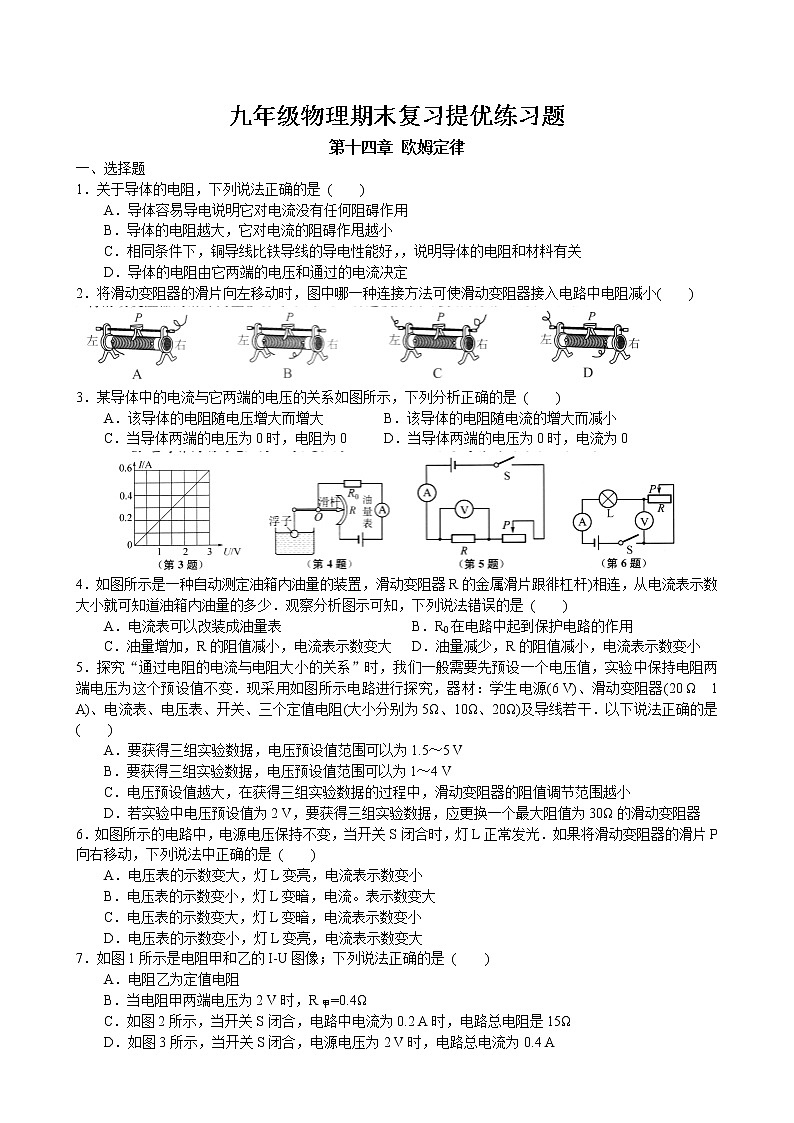

九年级物理期末复习提优练习题第十四章 欧姆定律一、选择题1．关于导体的电阻，下列说法正确的是 (    )    A．导体容易导电说明它对电流没有任何阻碍作用    B．导体的电阻越大，它对电流的阻碍作甩越小    C．相同条件下，铜导线比铁导线的导电性能好，，说明导体的电阻和材料有关    D．导体的电阻由它两端的电压和通过的电流决定2．将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小(    )3．某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是 (    )  A．该导体的电阻随电压增大而增大      B．该导体的电阻随电流的增大而减小  C．当导体两端的电压为0时，电阻为0   D．当导体两端的电压为0时，电流为04．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟徘杠杆)相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是 (    )  A．电流表可以改装成油量表        B．R0在电路中起到保护电路的作用  C．油量增加，R的阻值减小，电流表示数变大 D．油量减少，R的阻值减小，电流表示数变小5．探究“通过电阻的电流与电阻大小的关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为这个预设值不变．现采用如图所示电路进行探究，器材：学生电源(6 V)、滑动变阻器(20 Ω  1 A)、电流表、电压表、开关、三个定值电阻(大小分别为5Ω、10Ω、20Ω)及导线若干．以下说法正确的是 (    )  A．要获得三组实验数据，电压预设值范围可以为1.5～5 V  B．要获得三组实验数据，电压预设值范围可以为1～4 V  C．电压预设值越大，在获得三组实验数据的过程中，滑动变阻器的阻值调节范围越小  D．若实验中电压预设值为2 V，要获得三组实验数据，应更换一个最大阻值为30Ω的滑动变阻器6．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右移动，下列说法中正确的是 (    )  A．电压表的示数变大，灯L变亮，电流表示数变小  B．电压表的示数变小，灯L变暗，电流。表示数变大  C．电压表的示数变大，灯L变暗，电流表示数变小  D．电压表的示数变小，灯L变亮，电流表示数变大7．如图1所示是电阻甲和乙的I-U图像；下列说法正确的是 (    )A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲=0.4Ω    C．如图2所示，当开关S闭合，电路中电流为0.2 A时，电路总电阻是15Ω  D．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A8．为治理雾霾天气，环保部门加强了对PM 2.5的监控．如图所示是某兴趣小组设计的监测PM 2.5的四个电路图，其中R是气敏电阻，阻值随PM 2.5浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是 (    )9．如图所示是电阻甲、乙的U-I图像，小明对图像信息作出的判断，正确的是 (    )  A．当甲两端电压为0.5 V时，通过它的电流为0.3 A  B．当乙两端电压为2.5 V时，其电阻值为10Ω  C．将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 V  D．将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A10．如图所示的电路中，电源电压恒为6 V，R1、R2为定值电阻，R1=10Ω. 甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别是 (    )    A．1.8 A，1.2 A     B．1.8 A，0.6 A     C．0.9 A，0.6 A     D．0.9 A，0.3 A11．如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中 (    )    A．灯泡L的亮度不变        B．R2两端的电压变大    C．电流表的示数变大       D．电流表的示数变大12．如图所示，电源电压恒为6 V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，电流表A的示数为0.6 A；当滑片P移到B端时，电流表A的示数为0.2 A．则R1和滑动变阻器R2的最大阻值分别是 (    )    A．10Ω，15Ω     B．10Ω，20Ω       C．10Ω，30Ω  D．30Ω，10Ω二、填空题13．我们在考试时用到的2B铅笔中的石墨是________(选填“导体”或“绝缘体”)．如果你家中同时使用的用电器越多，干路中的电流将越________．14．在如图所示的电路中，电源电压为6 V且保持不变，R1=12Ωl，R2=6Ω，当开关S、S1都闭合时，电流表示数为______A；若只将开关S1断开，则电流表示数变化______A．  第14题                          第16题15．当电铃两端的电压为24 V时，恰好能正常工作，此时通过电铃的电流为0.5 A．现要将该电铃接到电压为36 V的电源上且能正常工作，应______联一个阻值为______Ω的电阻．16．如图甲所示是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变)，图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知电阻R两端的电压为______V；当R的阻值由10Ω更换为15Ω时，闭合开关S后，为使R两端的电压______(选填“改变”或“不变”)，滑动变阻器的滑片应向______(选填“a”或“6”)端滑动．17．某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．开关S闭合后，当烟雾遮挡程度增大时电流表的示数______，电压表的示数______(选填“增大”“减小”或“不变”)．   第17题                            第18题 18．创建生态文明城市需要我们共同关注环境．我市某兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路．R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压为12 V且保持不变，R0=5Ω．当电压表示数为4 V时，通过R的电流是______A，此时空气质量指数为_______.19．如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表的示数U与电流表的示数I的变化关系如图乙所示．则可判断电源电压是______V，滑动变阻器的最大阻值是______Ω．      第19题                                 第20题20．用如图甲所示的电路可以测量一个未知电阻的阻值, 其中Rx为待测电阻,R为电阻箱,S为单刀双掷开关,R0为定值电阻.某同学用该电路进行实验,主要步骤有:A.把开关S接b点,调节电阻箱,使电流表的示数仍为I；B.读出电阻箱的示数R；C.把开关S接a点,读出电流表的示数为I；D.根据电路图,连接实物,将电阻箱的阻值调至最大.（1）上述步骤的合理顺序是_______________ (只需填写序号).（2）步骤A中电阻箱调节好后示数如图乙所示,则它的示数为____Ω.若己知R0的阻值为10Ω,则待测电阻的阻值为_____________Ω. （3）实验中定值电阻R0的作用是：________________           .（4）本实验所采用的物理思想方法可称为________________.21．小明想测某未知电阻Rx的阻值，设计了如图所示电路图（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并用已知物理量的符号和测量物理量的符号写出未知电阻Rx的表达式。实验步骤：（1）按照设计的电路图连接电路；（2）断开S2、闭合S1记录电流表示数为I1；（3）　   　；（4）表达式：Rx＝　   　。8.用图4所示电路测量小灯的电阻。1）图4中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确连接方法。2）按图4中改正后的实物电路连接情况，在图5虚线框内画出相应的电路图。3）电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半。虽然这样也能读出电流值计算小灯的电阻，但为了提高精确度，应对电路连接做如下改进                               。4）电路改进后，某一时刻，电压表、电流表示数如图6所示，此时小灯的电阻为        Ω。      22．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度，并用两枚金属回形针夹住其两端进行实验。     （1）图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是　   　。②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为　  V，测出的电阻为   Ω。（2）移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。①正确连好电路，闭合开关S，将开关S1先拨至b。移动滑动变阻器滑片P，使电压表示数为U。②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”档的旋钮又旋了一格，发现电压表示数略小于U，此时他　   　（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。③推断铅笔芯接入电路的阻值　   　（填写范围）。（3）小明由上述两次实验，得出铅笔芯电阻与长度的关系。请评价他在探究过程中的不足之处：   。23．学习了电流、电压和电阻知识后，同学们发现电流与水管中的水流相似、电压与水压相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似，所以对于影响导体电阻大小的因素，他们提出了以下猜想：    猜想一：(类比管道长短)导体电阻的大小可能与导体的长度有关；    猜想二：(类比管道粗细)导体电阻的大小可能与导体的横截面积有关．于是他们从实验室老师那里借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路．(1)连接电路时，开关S应处于______ (选填“断开”或“闭合”)状态．闭合开关前滑动变阻器的滑片P应置于_______(选填“a”或“b”)位置． (2)闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是__________________________________________________．(3)电路连接正确后，他们经过认真测量，得到了下表所示的数据：  比较表中数据，要验证他们的猜想一，可选哪三组数据做比较? ___________________.比较表中数据，要验证他们的猜想二，可选哪三组数据做比较? ___________________.(4)本实验采用的研究方法是_________________．(5)实验结束后，细心的同学发现还有一个影响导体电阻的因素没有研究，这个因素是_____________.三、解答题24．某实验小组的同学们用如图甲所示电路进行“探究电流与电压的关系”的实验．    (1)请根据实物图在右侧虚线框内画出对应的电路图．    (2)连接电路时，开关应该________．    (3)闭合开关前，滑动变阻器滑片P应该位于________(选填“A”或“B”)端．    (4)闭合开关，同学们发现电流表没有示数，电压表示数接近电源电压，原因可能是____________．    (5)该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图乙所示电路测定待测电阻Rx的阻值，他们进行如下操作：    A．闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；    B．将滑动变阻器滑片P滑至b端，读出电流表示数为I2；C．待测电阻Rx的阻值的表达式为Rx=______ (用I1、I2、R0表示)．25. 如图所示，甲图为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图像，电源电压保持不变．当S1闭合，S2断开时，若滑片P处在a端，则电流表示数为0.6A，若滑片P处在b端，则电压表示数为8 V．求：(1)电源电压．(2)滑动变阻器R2的最大阻值．(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数．             26.为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？               27．如下图所示，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P 从a 端移到b 端，两电表示数变化关系用图线段AB 表示。求： （1）电源电压；（2）滑片P 滑到ab 中点时电压表的示数。             在如图(a)所示的电路中，电源电压U＝4 V，电阻R1＝5 Ω。闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图(b)所示，求：（1）电流表A1的示数；（2）滑动变阻器连入电路的阻值；（3）为避免电流表受损，变阻器阻值最小取多少？             29.如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，求：(1)当S1、S2均断开时，电流表和电压表的示数．(2)当S1、S2均闭合时，电压表和电流表的示数．
