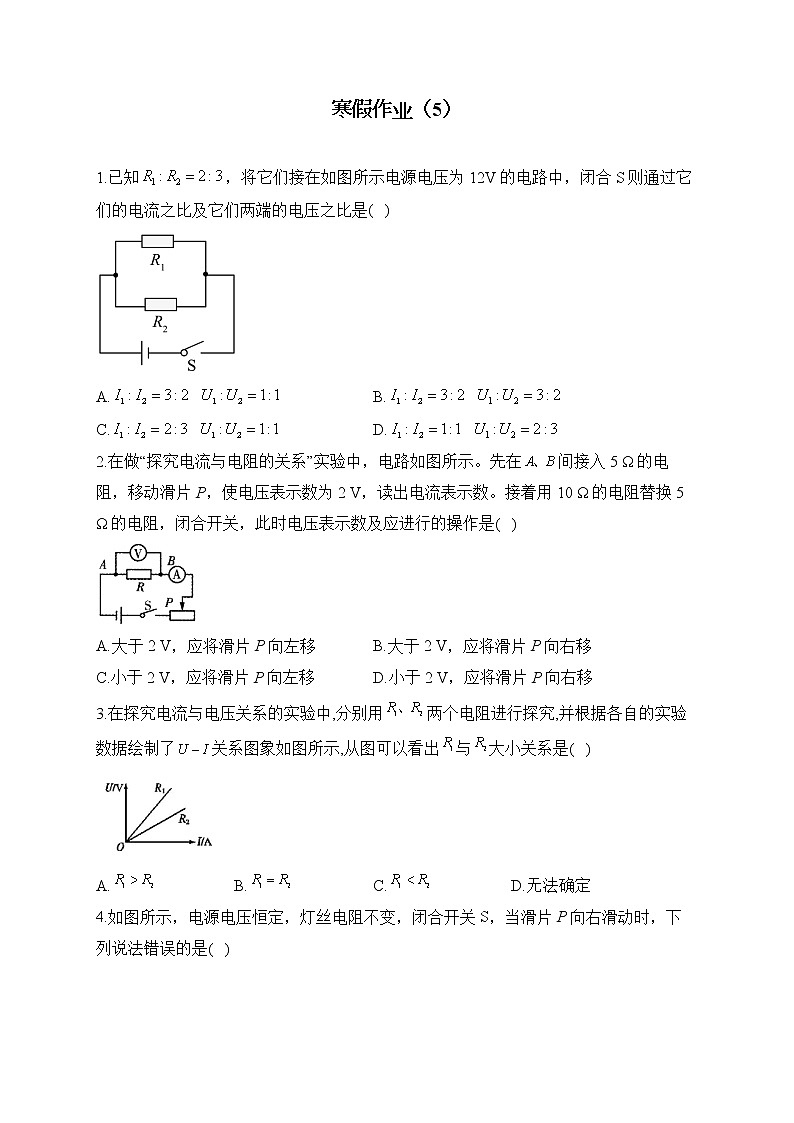

人教版九年级物理 寒假作业（5）

这是一份人教版九年级物理 寒假作业（5），共8页。试卷主要包含了6 A量程读数，如图所示的电路中小灯泡正常发光等内容，欢迎下载使用。
1.已知，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是( )
A. B.
C. D.
2.在做“探究电流与电阻的关系”实验中，电路如图所示。先在间接入5 Ω的电阻，移动滑片P，使电压表示数为2 V，读出电流表示数。接着用10 Ω的电阻替换5 Ω的电阻，闭合开关，此时电压表示数及应进行的操作是( )
A.大于2 V，应将滑片P向左移B.大于2 V，应将滑片P向右移
C.小于2 V，应将滑片P向左移D.小于2 V，应将滑片P向右移
3.在探究电流与电压关系的实验中,分别用两个电阻进行探究,并根据各自的实验数据绘制了关系图象如图所示,从图可以看出与大小关系是( )
A.B.C.D.无法确定

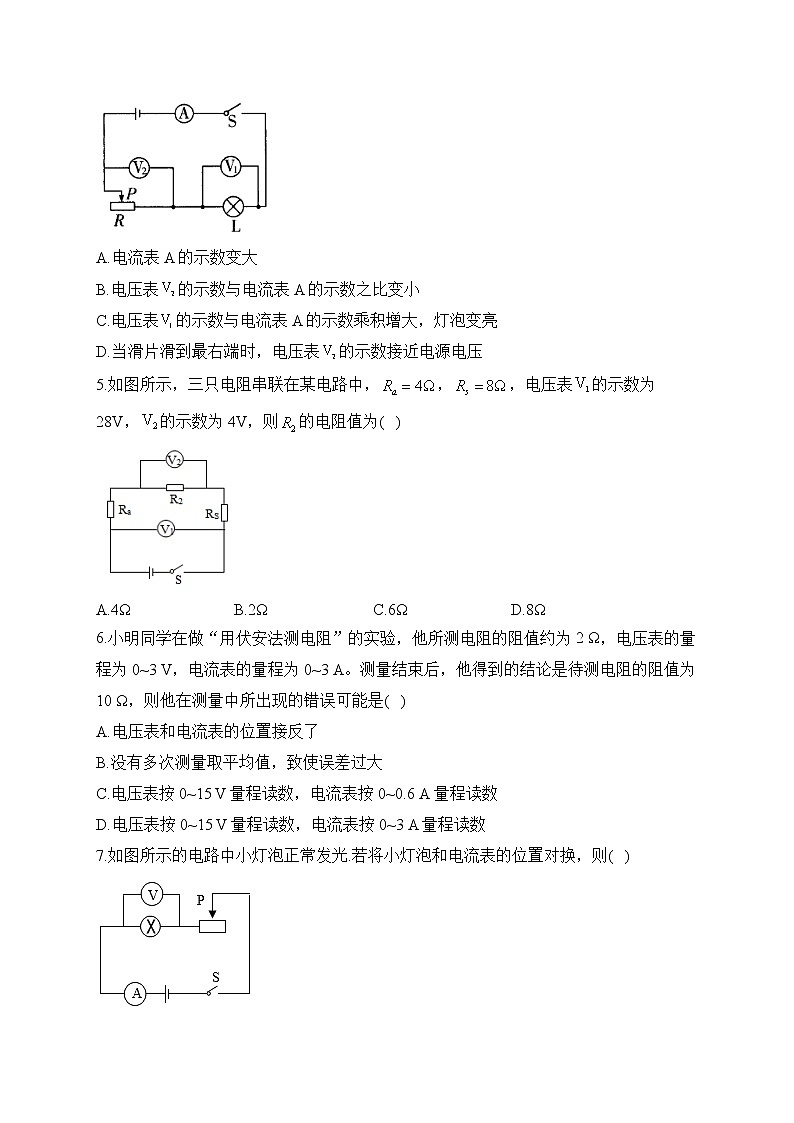

4.如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误的是( )
A.电流表A的示数变大
B.电压表的示数与电流表A的示数之比变小
C.电压表的示数与电流表A的示数乘积增大，灯泡变亮
D.当滑片滑到最右端时，电压表的示数接近电源电压
5.如图所示，三只电阻串联在某电路中，，，电压表的示数为28V，的示数为4V，则的电阻值为( )
A.4ΩB.2ΩC.6ΩD.8Ω
6.小明同学在做“用伏安法测电阻”的实验，他所测电阻的阻值约为2 Ω，电压表的量程为0~3 V，电流表的量程为0~3 A。测量结束后，他得到的结论是待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是( )
A.电压表和电流表的位置接反了
B.没有多次测量取平均值，致使误差过大
C.电压表按0~15 V量程读数，电流表按0~0.6 A量程读数
D.电压表按0~15 V量程读数，电流表按0~3 A量程读数
7.如图所示的电路中小灯泡正常发光.若将小灯泡和电流表的位置对换，则( )

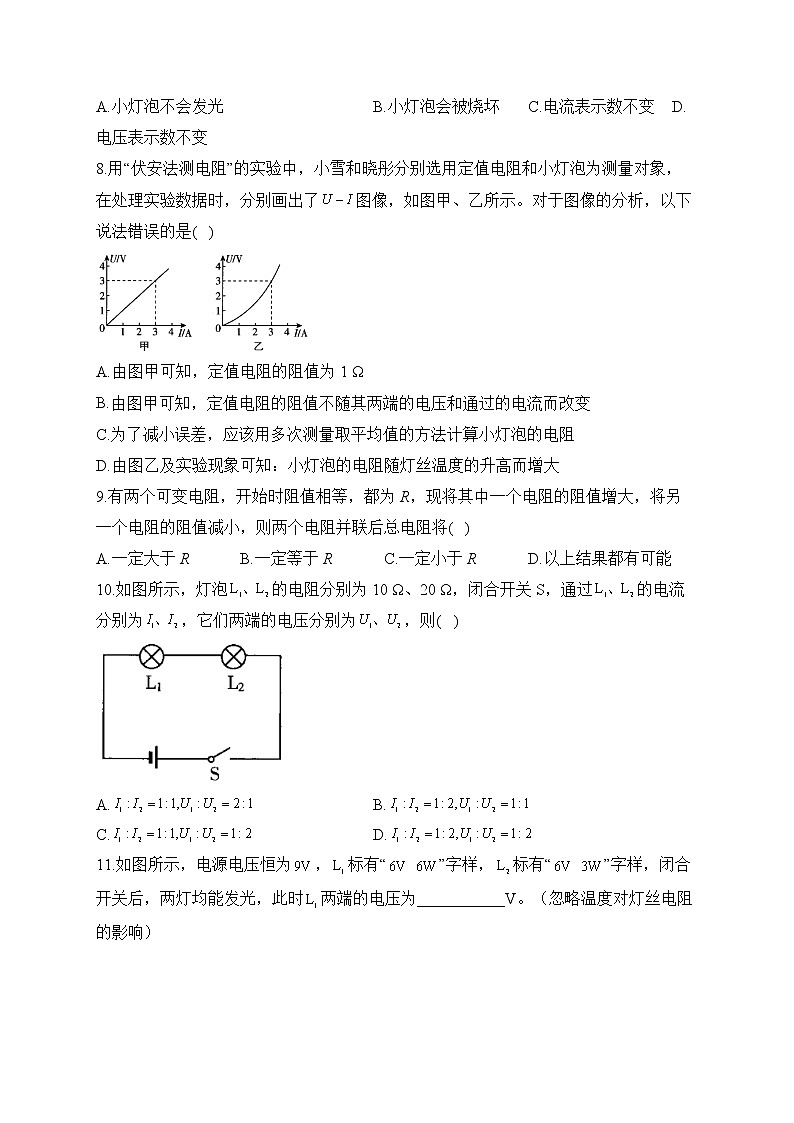

A.小灯泡不会发光 B.小灯泡会被烧坏 C.电流表示数不变 D.电压表示数不变
8.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了图像，如图甲、乙所示。对于图像的分析，以下说法错误的是( )
A.由图甲可知，定值电阻的阻值为1 Ω
B.由图甲可知，定值电阻的阻值不随其两端的电压和通过的电流而改变
C.为了减小误差，应该用多次测量取平均值的方法计算小灯泡的电阻
D.由图乙及实验现象可知：小灯泡的电阻随灯丝温度的升高而增大
9.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )
A.一定大于R B.一定等于R C.一定小于R D.以上结果都有可能
10.如图所示，灯泡的电阻分别为10 Ω、20 Ω，闭合开关S，通过的电流分别为，它们两端的电压分别为，则( )
A.B.
C.D.
11.如图所示，电源电压恒为，标有“ ”字样，标有“ ”字样，闭合开关后，两灯均能发光，此时两端的电压为___________V。（忽略温度对灯丝电阻的影响）
12.图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_____V；当R的电阻由10 Ω更换为15 Ω时，闭合开关后，为使R两端的电压_____（选填“改变”或“不变”），滑动变阻器的滑片应向_____（选填“a”或“b”）端滑动
13.把三个电阻并联起来，其总电阻为_______Ω；如果把它们串联起来接入电压为U的电路中，则三个电阻两端的电压之比为_______；将电阻串联起来接到电压为18 V的电路中，则和两端的电压分别为_______V，_______V。
14.某同学在电压表损坏的情况下用如图所示电路测出了待测电阻的阻值，请将他的实验过程补充完整。（滑动变阻器的最大阻值为）
①闭合开关，将滑片P调到最右端使滑动变阻器全部接入电路，记下此时电流表示数为；
②将滑片P调到_______，记下此时电流表示数为；
③待测电阻的阻值_______（用已知量和测量量表示）。
答案以及解析
1.答案：A
解析：两电阻并联在电源上，它们两端的电压相等，都等于电源电压，则它们两端的电压之比，通过它们的电流之比
故选A。
2.答案：B
解析：根据串联电路分压原理可知，将定值电阻由5 Ω替换成10 Ω的电阻，电阻阻值增大，则其分得的电压增大；探究电流与电阻的关系时，应控制电阻两端的电压不变，根据串联电路分压的规律可知，应增大滑动变阻器分得的电压，即应增大滑动变阻器连入电路中的电阻，所以滑片P应向右端移动，使电压表的示数保持为2 V。故选B。
3.答案：A
解析：由题图可知,当电压一定时,。因为当电压一定时,通过导体的电流跟电阻成反比,所以。
4.答案：D
解析：闭合开关S，滑动变阻器与灯泡串联，电流表测电路中的电流，电压表测灯泡L两端的电压，电压表测滑动变阻器两端的电压.当滑片P向右滑动时，滑动变阻器连入电路的阻值变小，电路的总电阻变小，由欧姆定律可知，电路中的电流变大，电流表A的示数变大，故A正确；根据串联电路的分压规律可知，电压表的示数变小，故电压表的示数与电流表A的示数之比变小，故B正确；根据串联电路电压的特点可知，灯泡两端的电压变大，即电压表的示数变大，故电压表的示数与电流表A的示数乘积增大，灯泡的实际功率变大，灯泡变亮，故C正确；当滑片滑到最右端时，电压表的示数为零，故D错误.
5.答案：B
解析：由题图可知，三个电阻串联，电压表测量两端电压，电压表测量电源两端的电压；串联电路中电流处处相等，由欧姆定律得：
代入数据得：
解得；
故选B。
6.答案：D
解析：如果电流表和电压表位置接反了，电路相当于开路，电压表测量电源电压，电流表示数接近于零，故A错误；已知待测电阻的阻值约为2 Ω，测量值应该接近或等于2 Ω，不可能为10 Ω，故与测量次数多少没有关系，故B错误；电压表按0~15 V量程读数，电流表按0~0.6 A量程读数，得到的电压是实际电压的5倍，电流是实际电流的，测量的电阻是实际电阻的25倍，故C错误；电压表按0~15 V量程读数，电流表按0~3 A量程读数，得到的电压是实际电压的5倍，电流不变，测量的电阻是实际电阻的5倍，所以将2 Ω的阻值测成了10 Ω，故D正确。
7.答案：C
解析：将小灯泡和电流表的位置对换后，相当于把电压表短路了，电压表示数变为0，故D错；交换后，总电阻不变，所以电流不变，灯泡的亮度不变，也不会烧坏，故应选C.
8.答案：C
解析：根据图甲可知，电流与电压成正比，因此该电阻为定值电阻，其阻值不随两端的电压和通过的电流而改变，由图可知，当电阻两端电压为3 V时，通过的电流为3 A，定值电阻，故A、B说法正确；测小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故C说法错误；由图乙可知，电流与电压不成正比，即灯泡两端电压改变时，流过灯泡的电流也改变，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的升高而增大，故D说法正确。
9.答案：C
解析：并联电路总电阻的倒数等于各支路电阻倒数之和，则并联电路总电阻小于任一支路的电阻，即两个电阻并联后总电阻小于较小电阻的阻值。
10.答案：C
解析：图中灯泡串联，则，即；同时：。故C符合题意。
11.答案：3
解析：由可知，灯泡的电阻为，灯泡的电阻为，由于两灯串联，由可知，电路中的电流为，此时两端的电压为。
12.答案：3；不变；b
解析：由图知当电路电流时，对应的电阻值，电阻两端的电压．
“探究通过导体的电流与电阻关系”的实验，根据控制变量法可知：控制电压不变．
所以当把10 Ω的电阻更换为15 Ω的电阻时，定值电阻阻值变大，电压变大，要保持电压不变，滑动变阻器接入电路的电阻要增大，滑片要向b端移动．
13.答案：0.57；1:2:4；15；3
解析：由得，则；由且串联电路中电流处处相等，三个电阻串联后，两端的电压之比；电阻串联起来接到电压为18 V的电路中，电路中的电流，则两端的电压两端的电压。
14.答案：②最左端；③
解析：①闭合开关，将滑片P调到最右端使滑动变阻器全部接入电路，记下此时电流表示数为；
②将滑片P调到最左端，记下此时电流表示数为；
③步骤①中，两电阻串联，电源电压为，①
步骤②只有连入电路中，电源电压，②
联立①②得，，
解得。
