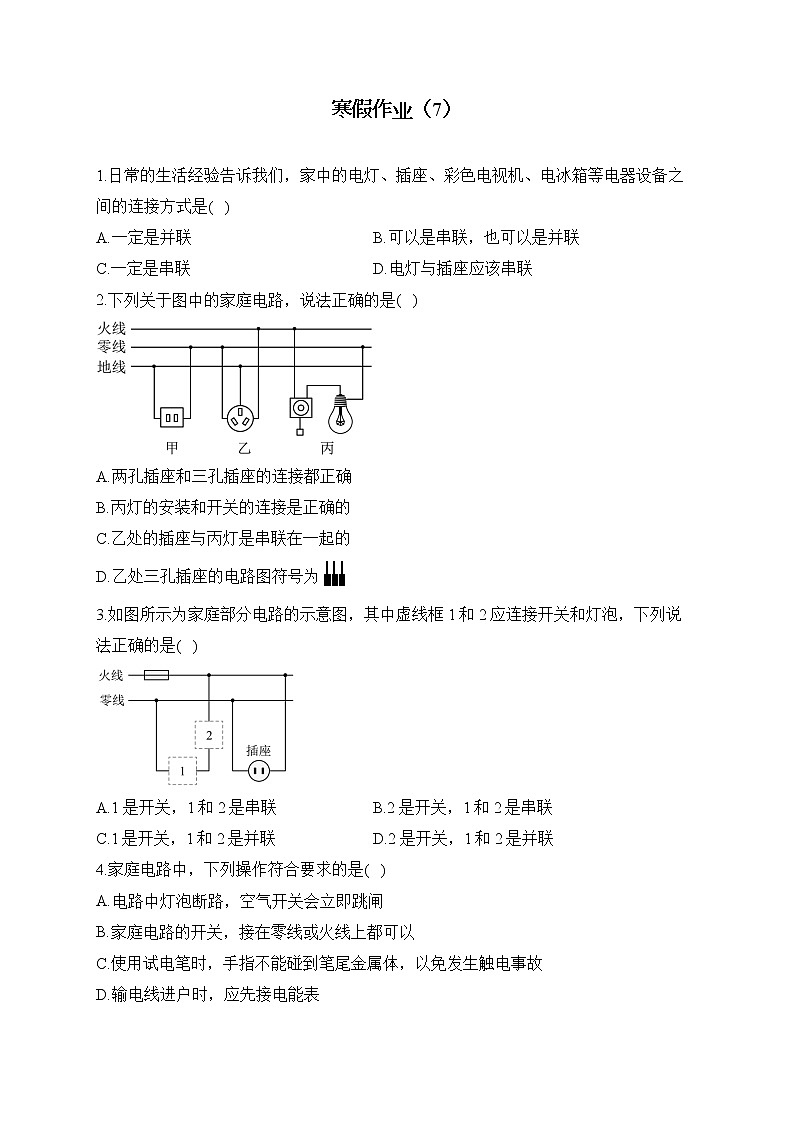

人教版九年级物理 寒假作业（7）

这是一份人教版九年级物理 寒假作业（7），共7页。试卷主要包含了下列做法符合安全用电的是，下列做法不符合安全用电的是等内容，欢迎下载使用。
1.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是( )
A.一定是并联B.可以是串联，也可以是并联
C.一定是串联D.电灯与插座应该串联
2.下列关于图中的家庭电路，说法正确的是( )
A.两孔插座和三孔插座的连接都正确
B.丙灯的安装和开关的连接是正确的
C.乙处的插座与丙灯是串联在一起的
D.乙处三孔插座的电路图符号为
3.如图所示为家庭部分电路的示意图，其中虚线框1和2应连接开关和灯泡，下列说法正确的是( )
A.1是开关，1和2是串联B.2是开关，1和2是串联
C.1是开关，1和2是并联D.2是开关，1和2是并联
4.家庭电路中，下列操作符合要求的是( )
A.电路中灯泡断路，空气开关会立即跳闸
B.家庭电路的开关，接在零线或火线上都可以
C.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D.输电线进户时，应先接电能表

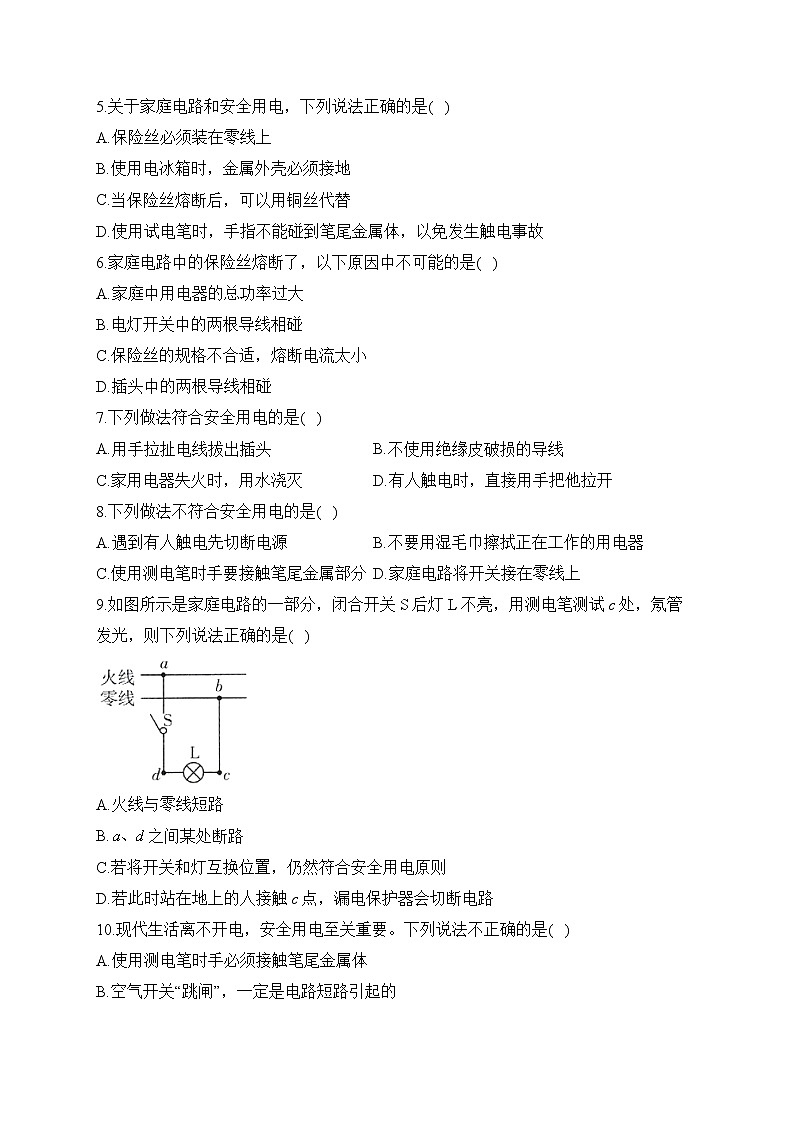

5.关于家庭电路和安全用电，下列说法正确的是( )
A.保险丝必须装在零线上
B.使用电冰箱时，金属外壳必须接地
C.当保险丝熔断后，可以用铜丝代替
D.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
6.家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A.家庭中用电器的总功率过大
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适，熔断电流太小
D.插头中的两根导线相碰
7.下列做法符合安全用电的是( )
A.用手拉扯电线拔出插头B.不使用绝缘皮破损的导线
C.家用电器失火时，用水浇灭D.有人触电时，直接用手把他拉开
8.下列做法不符合安全用电的是( )
A.遇到有人触电先切断电源B.不要用湿毛巾擦拭正在工作的用电器
C.使用测电笔时手要接触笔尾金属部分D.家庭电路将开关接在零线上
9.如图所示是家庭电路的一部分，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则下列说法正确的是( )
A.火线与零线短路
B.之间某处断路
C.若将开关和灯互换位置，仍然符合安全用电原则
D.若此时站在地上的人接触c点，漏电保护器会切断电路
10.现代生活离不开电，安全用电至关重要。下列说法不正确的是( )
A.使用测电笔时手必须接触笔尾金属体
B.空气开关“跳闸”，一定是电路短路引起的
C.发生触电事故时，应先切断电源再进行施救
D.洗衣机电冰箱等用电器使用三孔插座是为了让金属外壳接地

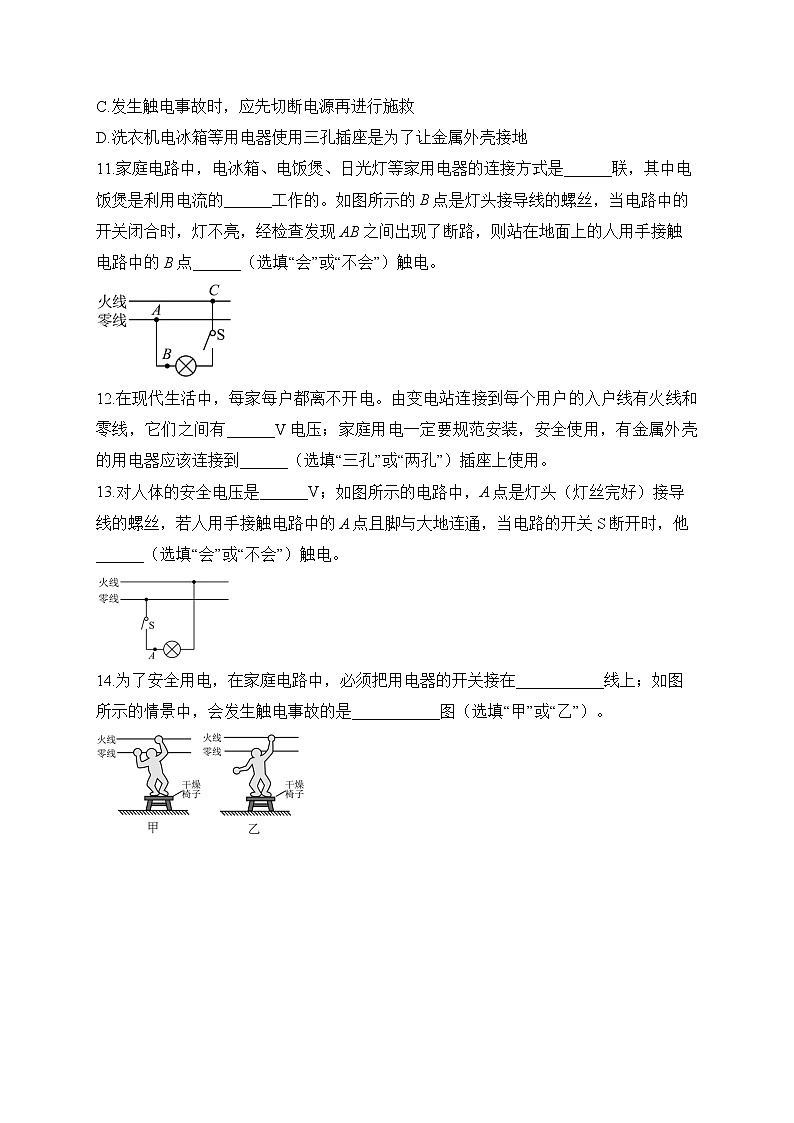

11.家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是______联，其中电饭煲是利用电流的______工作的。如图所示的B点是灯头接导线的螺丝，当电路中的开关闭合时，灯不亮，经检查发现AB之间出现了断路，则站在地面上的人用手接触电路中的B点______（选填“会”或“不会”）触电。
12.在现代生活中，每家每户都离不开电。由变电站连接到每个用户的入户线有火线和零线，它们之间有______V电压；家庭用电一定要规范安装，安全使用，有金属外壳的用电器应该连接到______（选填“三孔”或“两孔”）插座上使用。
13.对人体的安全电压是______V；如图所示的电路中，A点是灯头（灯丝完好）接导线的螺丝，若人用手接触电路中的A点且脚与大地连通，当电路的开关S断开时，他______（选填“会”或“不会”）触电。
14.为了安全用电，在家庭电路中，必须把用电器的开关接在___________线上；如图所示的情景中，会发生触电事故的是___________图（选填“甲”或“乙”）。
答案以及解析
1.答案：A
解析：ABC.因为家庭电路中各用电器之间既可以单独工作、互不影响，因此家中的电灯、彩色电视机、电冰箱等电器设备之间的连接方式是并联，故BC不符合题意，A符合题意；
D.若电灯与插座串联，则只要插座上没有用电器工作，灯泡也无法工作。所以灯泡和插座之间是并联，单独工作、互不影响。故D不符合题意。
故选A。
2.答案：B
解析：A.两孔插座的接法是左零右火；据图可知，两孔插座的两孔分别接到了零线和地线上；三孔插座的左孔接的是零线，上孔接的是地线，右孔接的是火线；故两孔插座连接错误，三孔插座的连接正确，故A错误；
B.在丙灯的安装及开关的连接中，火线直接进入开关，再进入灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全，故B正确；
C.电路中乙处的插座与丙灯是独立工作、互不影响的，所以它们是并联的，故C错误；
D.在电路图中，三孔插座的规定符号是：，故D错误。
故选B。
3.答案：B
解析：在家庭电路中，为了用电器的安全，开关应接在用电器和火线之间，且开关要控制灯泡，所以灯泡要与开关串联，即虚线框2应接入开关，1和2是串联的，故B正确；ACD错误。
故选B。
4.答案：D
解析：A.电路中灯泡断路，不会导致电流增大，空气开关不会跳闸，故A不符合题意；
B.控制用电器的开关接在零线上时，即使断开，用电器仍带电，易发生触电事故，故B不符合题意；
C.如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故C不符合题意；
D.家庭电路中，输电线进户后应先接电能表，再接保险装置，最后接用电器，故D符合题意。
故选D。
5.答案：B
解析：A.从安全的角度分析，保险丝必须装在火线上，故A错误；
B.电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故B正确；
C.铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故C错误；
D.如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，就不能判断出火线还是零线，所以使用试电笔时，手指必须碰到笔尾金属体，但是不能接触连接笔尖的金属体，故D错误。
故选B。
6.答案：B
解析：根据可得,家庭电路中的电压是一定的, ,所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断。电灯开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断。如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多,保险丝会熔断。插头中的 两根导线线头相碰，电路中发生短路,导致电路中电流过大，熔断保险丝。综上知,B符合题意。
7.答案：B
解析：A、用手拉扯电线拔出插头，这样做容易使导线和插头脱离，裸露出金属线，有触电危险，也容易拉坏电线，故A错误；
B、使用绝缘皮破损的导线会造成触电，故B正确；
C、水是导体，家用电器失火时，用水浇灭，容易发生触电事故，故C错误；
D、人体是导体，发现有人触电时，必须先切掉电源，若直接用手把他拉开，会造成触电事故，故D错误。
故选：B。
8.答案：D
解析：A.人体能够导电，遇到有人触电或电线失火时，必须先切断电源，然后再实施救治，否则可能会造成施救者触电，故A不符合题意；
B.用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B不符合题意；
C.使用测电笔时，笔尖接触待测处，手接触笔尾金属体，使火线、测电笔、人体、大地形成通路，故C不符合题意；
D.家庭电路中应该将开关接在用电器与火线之间，故D符合题意。
故选D。
9.答案：D
解析：若火线与零线短路，则会造成电路中电流过大，引起空气开关跳闸，此时不管测电笔测哪一点，测电笔的氖管都不会发光，A错误。c点与零线相连，正常情况下，闭合开关S，用测电笔测试c处时，氖管不发光，若此时氖管发光，则说明之间某处断路或零线断路；若之间某处断路，则c处与火线断开，用测电笔测c处时氖管不会发光，B错误。开关应接在用电器和火线之间，若将开关和灯互换位置，则断开开关后接触灯仍有触电的危险，不符合安全用电原则，C错误。若此时站在地上的人接触c点，则没有电流通过零线，电流会通过人体流向大地，漏电保护器将检测到通过火线和零线的电流不相等，从而会立即切断电路，D正确。故选D。
10.答案：B
解析：A.使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A正确，不符合题意；
B.家庭电路中空气开关跳闸，是因为电路中的电流过大，可能是用电器的总功率过大引起的，也可能是电路中发生了短路引起的，故B错误，符合题意；
C.发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故C正确；不符合题意；
D.三孔插座的上孔接地线，用电器的金属外壳连接三孔插座的上孔，这样在金属外壳的用电器漏电时，避免出现触电事故，故D正确，不符合题意。
故选B。
11.答案：并；热效应；会
解析：家庭电路中，电冰箱、电饭煲、日光灯等全部并联，这样可以在额定电压下工作，而且互相不影响。
电饭煲工作时电能转化为内能，是利用电流热效应工作的。
开关是闭合的，B处还和火线相连，接触B点，相当于接触火线，因此会发生触电事故。
12.答案：220；三孔
解析：正常情况下，火线和零线之间的电压是220V。
家庭电路中，金属用电器要使用三脚插头和三孔插座，是为了防止金属外壳的用电器漏电时发生触电事故。
13.答案：不高于36；会
解析：电压越高越危险，根据实践，人体的安全电压是不高于36V。
若人用手接触电路中的A点且脚与大地连通，当电路的开关S断开时，他会触电，因为此时人接触到火线，同时又接触到大地，220V的电压加在人体上。
14.答案：火；甲
解析：为了安全用电，开关断开后，用电器应与火线断开，则控制用电器的开关必须接在火线上。
人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲中有电流流过人体，会触电，图乙中没有电流流过人体，不会触电。
