重庆市忠县2019-2020学年九年级上学期期末物理试题

这是一份重庆市忠县2019-2020学年九年级上学期期末物理试题，共14页。

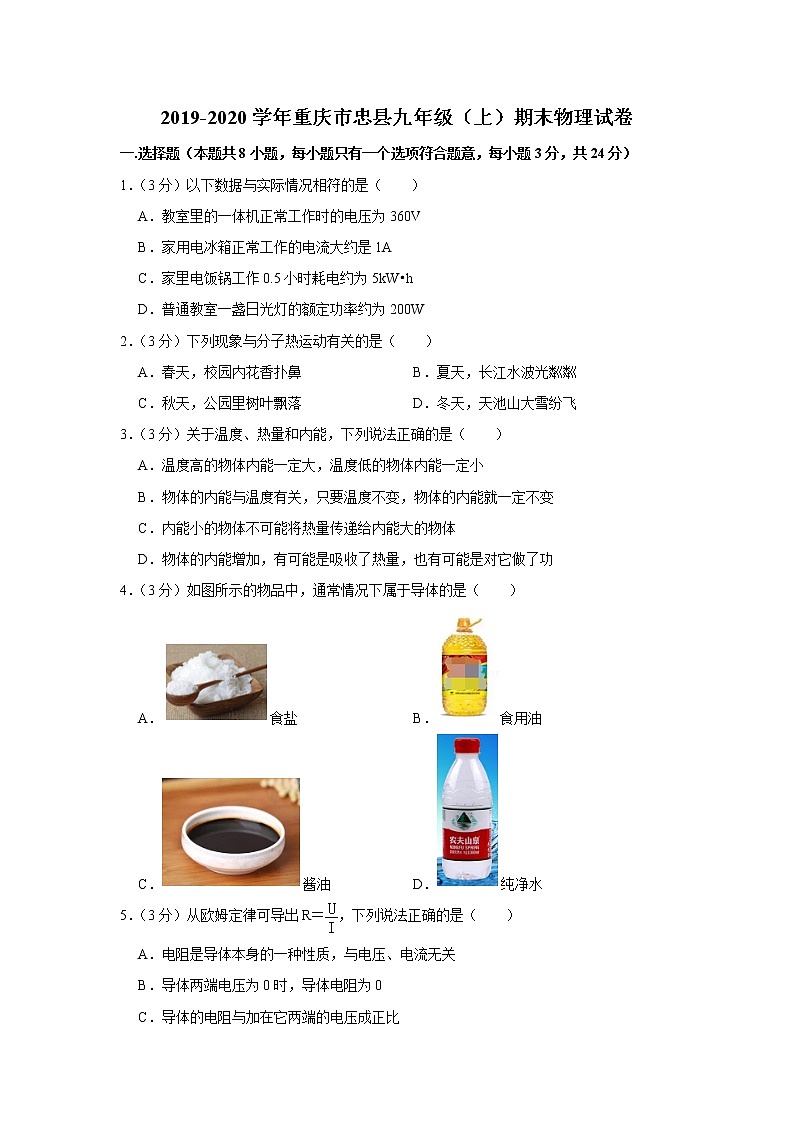

2019-2020学年重庆市忠县九年级（上）期末物理试卷
一.选择题（本题共8小题，每小题只有一个选项符合题意，每小题3分，共24分）
1．（3分）以下数据与实际情况相符的是（　　）
A．教室里的一体机正常工作时的电压为360V
B．家用电冰箱正常工作的电流大约是1A
C．家里电饭锅工作0.5小时耗电约为5kW•h
D．普通教室一盏日光灯的额定功率约为200W
2．（3分）下列现象与分子热运动有关的是（　　）
A．春天，校园内花香扑鼻 B．夏天，长江水波光粼粼
C．秋天，公园里树叶飘落 D．冬天，天池山大雪纷飞
3．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能小的物体不可能将热量传递给内能大的物体
D．物体的内能增加，有可能是吸收了热量，也有可能是对它做了功
4．（3分）如图所示的物品中，通常情况下属于导体的是（　　）
A．食盐 B．食用油
C．酱油 D．纯净水
5．（3分）从欧姆定律可导出R＝，下列说法正确的是（　　）
A．电阻是导体本身的一种性质，与电压、电流无关
B．导体两端电压为0时，导体电阻为0
C．导体的电阻与加在它两端的电压成正比
D．当电流增大2倍时，电阻减小2倍

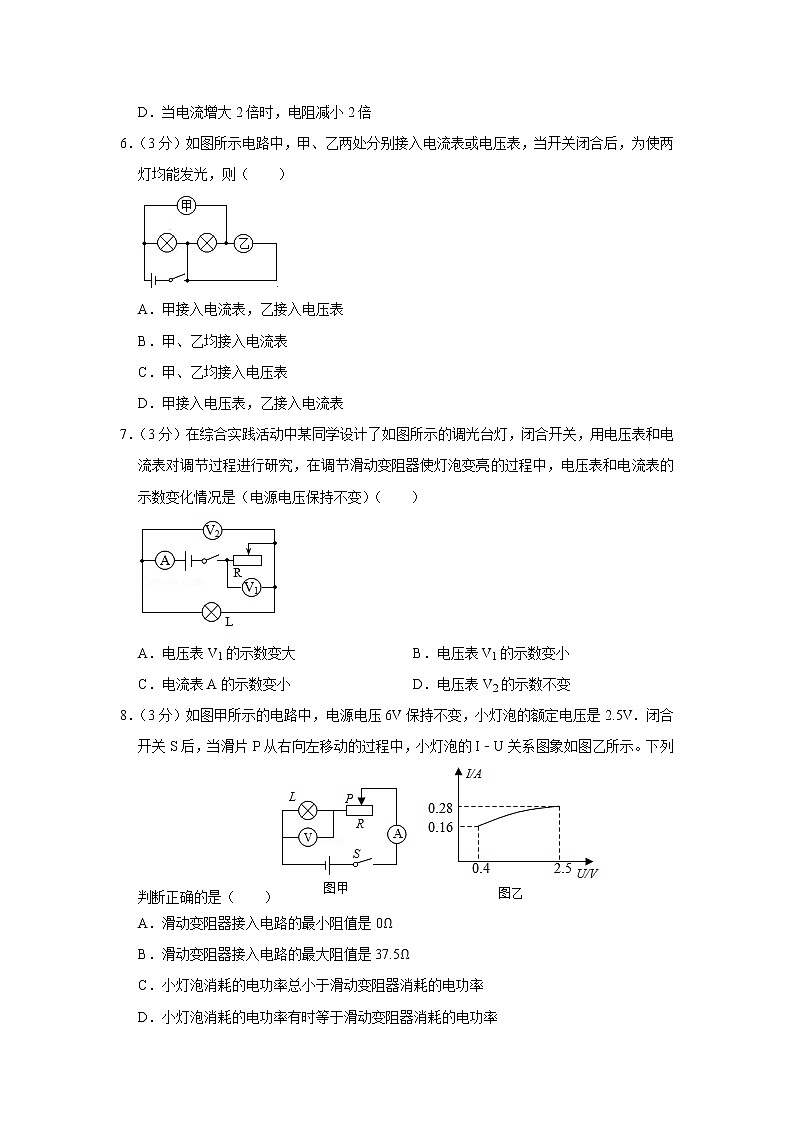

6．（3分）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，为使两灯均能发光，则（　　）

A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
7．（3分）在综合实践活动中某同学设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（　　）

A．电压表V1的示数变大 B．电压表V1的示数变小
C．电流表A的示数变小 D．电压表V2的示数不变
8．（3分）如图甲所示的电路中，电源电压6V保持不变，小灯泡的额定电压是2.5V．闭合开关S后，当滑片P从右向左移动的过程中，小灯泡的I﹣U关系图象如图乙所示。下列判断正确的是（　　）
A．滑动变阻器接入电路的最小阻值是0Ω
B．滑动变阻器接入电路的最大阻值是37.5Ω
C．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率
D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率

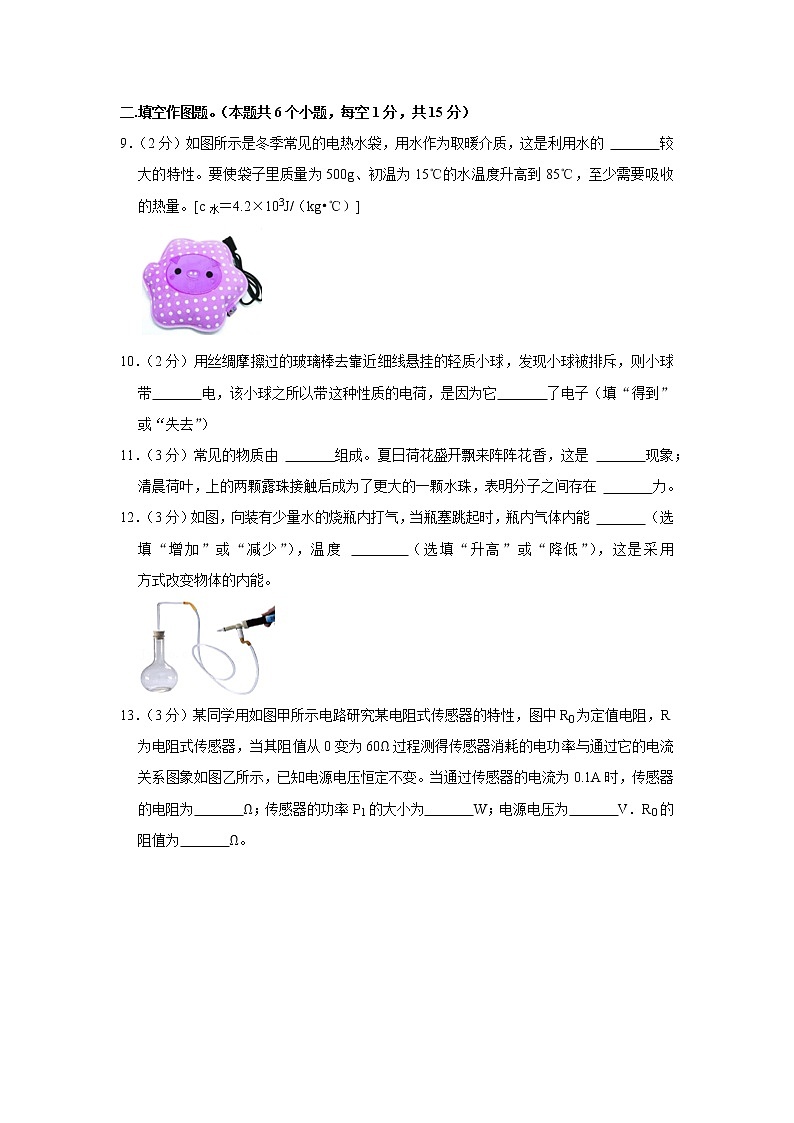

二.填空作图题。（本题共6个小题，每空1分，共15分）
9．（2分）如图所示是冬季常见的电热水袋，用水作为取暖介质，这是利用水的 　 　较大的特性。要使袋子里质量为500g、初温为15℃的水温度升高到85℃，至少需要吸收 　 　的热量。[c水＝4.2×103J/（kg•℃）]

10．（2分）用丝绸摩擦过的玻璃棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带　 　电，该小球之所以带这种性质的电荷，是因为它　 　了电子（填“得到”或“失去”）
11．（3分）常见的物质由 　 　组成。夏日荷花盛开飘来阵阵花香，这是 　 　现象；清晨荷叶，上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在 　 　力。
12．（3分）如图，向装有少量水的烧瓶内打气，当瓶塞跳起时，瓶内气体内能 　 　（选填“增加”或“减少”），温度 　 　（选填“升高”或“降低”），这是采用 　 　方式改变物体的内能。

13．（3分）某同学用如图甲所示电路研究某电阻式传感器的特性，图中R0为定值电阻，R为电阻式传感器，当其阻值从0变为60Ω过程测得传感器消耗的电功率与通过它的电流关系图象如图乙所示，已知电源电压恒定不变。当通过传感器的电流为0.1A时，传感器的电阻为　 　Ω；传感器的功率P1的大小为　 　W；电源电压为　 　V．R0的阻值为　 　Ω。

14．（2分）“烽烟三国”忠县大型山水实景演出，是中国首部以历史为背景、以战争为题材的大型山水实景演出。该剧以关羽传奇故事为主线，围绕忠义精神而展开，再现三国时期一些重大战役和事件，彰显了忠义精神，忠义情怀。
演出场地，波平如镜的水面上，有五个大方柱子，正面各有一个塑像；横跨表演区域，并且置于正中的，是超大型的威亚装置，跨度达到了300米，能够实现全自动操控。从一开始的桃园三结义，成片的桃花降落于舞台之上，再到后来关羽和众多关羽塑像一同现身的场面，这些都是普通威亚所无法办到的。水幕加投影，展现出变幻莫测的背景：观众席不仅分为了上下两层，左右两个区域，还可以180度旋转移动。
请指出描述中与物理有关的现象，并用所学知识解释这一物理现象。（不得与示例重复）
示例：物理现象：可以180度旋转移动。
物理知识：力改变物体的运动状态。
作答：物理现象：　 　；
物理知识：　 　。
三.实验题。（本题共3个小题，每空1分，连线2分，共20分）
15．（5分）在“探究不同物质的吸热能力”的实验中。
（1）器材：相同规格的电加热器、烧杯、温度计（以上二个）、秒表、　 　（选填“质量”或“体积”）相等的水和食用油。
（2）实验测得数据如下表：在6min内水和食用油吸收的热量 　 　（选填“相同”或“不同”）；在6min内食用油升高的温度比水升高的温度 　 　（选填“高”或“低”），若要它们升高相同的温度 　 　（选填“水”或“食用油”）需要加热时间更长。可以得出 　 　（选填“水”或“食用油”）吸热的能力更强。
物质
质量/g
初温/℃
末温/℃
时间/min
水
60
20
45
6
食用油
60
20
68
6

16．（6分）如图所示，小华利用电流表、电压表、滑动变阻器、开关、电源、阻值不同的电阻及导线等实验器材，探究电流与电阻的关系。
（1）请你用笔画线代替导线，帮小华完成实物电路的连接。要求滑动变阻器滑片P向左移动时，电流表的示数变小，导线不能交叉；
（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器滑片P的位置，使电阻R两端电压保持不变，这种方法是 　 　；
（3）某次实验中，闭合开关，电流表指针不发生偏转，电压表示数约3V，且移动滑片时无任何变化，产生这一现象的原因可能是 　 　。
（4）排除故障后，更换不同定值电阻进行了实验，记录实验数据如下表：
实验次数
1
2
3
4
电阻/Ω
5
10
20
25
电流/A
0.40
0.20
0.10
0.08
分析表中数据可得到的结论是：　 　；实验中，测量四次实验的目的是：　 　。

17．（9分）在“测量小灯泡的电功率”实验中，电源电压为6V保持不变。所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
（1）本实验的实验原理是 　 　。
（2）如图甲，连接电路时开关应该是 　 　（选填“闭合”或“断开”）的，滑片P应位于 　 　（选填“左”或“右”）端。

（3）连接好的实物电路图如图，闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是 　 　（填序号）。
A.检查电路是否断路
B.检查电路是否短路
C.移动滑动变阻器的滑片P，观察小灯泡是否发光
（4）实验过程中电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片P向 　 　（选填“左”或“右”）调节，眼睛观察 　 　表，直到它示数为 　 　。此时电流表的示数如丙图所示，则小灯泡的额定功率为 　 　W。
（5）实验中还观察到，小灯泡的亮度与实际功率的关系是：　 　。
四.计算题。（本题共3个小题，18小题6分，19小题6分，20小题9分，共21分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
18．（6分）如图所示，电源电压恒为6V，电阻R1为10Ω，当开关S闭合后，电压表的示数为2V。求：
（1）通过电阻R1的电流；
（2）通电1分钟，电阻R2产生的热量。

19．（6分）2019年是新中国成立70周年，举国上下一片欢腾。在国庆阅兵仪式上，我国自主研制的新型战斗机，具有超音速航行、电磁隐身、超视距攻击等优异性能。其最大航行速度达2.5倍声速（合3060km/h），最大载油量为5t，已知飞机使用的航空燃油的热值为5×107J/kg，飞机航行时所受阻力的大小与速度的关系见下表，试回答下列问题：
速度v/m•s﹣1
100
200
300
400
500
阻力f/N
0.3×104
1.2×104
2.7×104
4.8×104
7.5×104
（1）5t航空燃油完全燃烧释放的热量为多少J？
（2）若在飞机油箱中加满燃油，并且以500m/s的水平速度巡航时，飞机的最大航程约1200千米，则发动机做了多少有用功？发动机的效率为多少？
20．（9分）教室里的电热饮水机如图甲所示。图乙是它的电路原理图，其中电热丝R1与R2的阻值不变。温控开关S2可以根据热水箱中水的温度，自动控制饮水机处于加热或是保温状态。下表是这台电热饮水机的铭牌。求：
水桶容量
20L
热水箱容量
1.2L
额定电压
220V
加热功率
500W
保温功率
60W
（1）在加热状态下，饮水机正常工作时电路中的电流；
（2）电热丝R2的阻值是多少？
（3）某教室里只使用了饮水机，在加热状态下细心的小敏观察到电能表在2min内闪烁了27次，电能表上标有“2000imp/kW•h”的字样，此时，饮水机两端的实际电压是多少？


2019-2020学年重庆市忠县九年级（上）期末物理试卷
参考答案与试题解析
一.选择题（本题共8小题，每小题只有一个选项符合题意，每小题3分，共24分）
1．【解答】解：A、教室里的一体机正常工作时的电压为220V，故A错误；
B、家用电冰箱正常工作的电流大约是1A，符合实际，故B正确；
C、家里电饭锅的功率约1000W，工作0.5小时耗电约为0.5kW•h，故C错误；
D、普通教室一盏日光灯的额定功率约为40W，故D错误。
故选：B。
2．【解答】解：A、春天，校园内花香扑鼻，是花香分子无规则运动的结果，故A符合题意；
B、夏天，长江水波光粼粼，是光的反射现象，不属于分子热运动，故B不合题意；
C、秋天，公园里树叶飘落，是物体的宏观运动，不属于分子热运动，故C不合题意；
D、冬天，天池山大雪纷飞，是物体的宏观运动，不属于分子热运动，故D不合题意。
故选：A。
3．【解答】解：
A、温度高的物体，其质量若很小，其内能也可能小；温度低的物体，质量可能大，即内能可能大，故A错误；
B、晶体熔化过程中，虽然温度不变，但吸热，内能增大，故B错误；
C、内能小的物体可能温度高，内能大的物体可能温度低，所以内能小的物体也可能将热量传递给内能大的物体，故C错误；
D、改变内能的方法有两个：做功和热传递，物体的内能增加，有可能是吸收了热量，还有可能是外界对它做了功，故D正确。
故选：D。
4．【解答】解：纯净水、食用油、食盐颗粒都不容易导电，属于绝缘体；酱油在常温下容易导电，是导体。
故选：C。
5．【解答】解：电阻是导体本身的一种性质，公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，与它两端的电压和通过的电流无关，电阻的大小不能说与加在导体两端的电压成正比，跟通过导体中的电流成反比，故A正确，BCD错误。
故选：A。
6．【解答】解：由图可知，为使两灯均能发光，两灯的连接方式必须为并联；
如果甲表为电压表，则会造成没有电流通过右边灯泡，所以甲应是电流表；
乙表不能是电流表，否则会使右边灯泡短路，所以乙应是电压表；
因此甲接入电流表，乙接入电压表。
故选：A。
7．【解答】解：读图可知，灯泡与滑动变阻器串联，V1测滑动变阻器两端的电压，V2测灯泡两端的电压，电流表测串联电路的电流。
由于调节滑动变阻器使灯泡变亮，则电路中电流是变大的，即电流表A示数变大；
由U＝IR可知，灯泡两端的电压变大，即V2的示数变大；
根据串联电路的电压特点可知，变阻器分得的电压变小，即V1的示数变小。
故选：B。
8．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
（1）当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
由图乙可知，小灯泡两端的电压UL＝2.5V时（正常发光），通过的电流IL＝0.28A，
因串联电路中总电压等于各分电压之和，
所以，此时滑动变阻器两端的电压：
UR＝U﹣UL＝6V﹣2.5V＝3.5V，
由I＝可得，滑动变阻器接入电路中的最小阻值：
R小＝＝＝＝12.5Ω，故A错误；
此时灯泡的电阻：
RL＝＝≈8.9Ω；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，
由图乙可知，小灯泡两端的最小电压UL′＝0.4V时，通过的电流IL′＝0.16A，
此时滑动变阻器两端的电压：
UR′＝U﹣UL′＝6V﹣0.4V＝5.6V，
则滑动变阻器接入电路中的最大阻值：
R大＝＝＝＝35Ω，故B错误；
此时灯泡的电阻：
RL′＝＝＝2.5Ω，
因滑动变阻器接入电路中的最小阻值为12.5Ω，灯泡的最大阻值为8.9Ω，即灯泡的阻值始终小于变阻器接入电路的阻值，且同一时刻通过两者的电流相等，
所以，由P＝UI＝I2R可知，小灯泡消耗的电功率总小于滑动变阻器消耗的电功率，故C正确、D错误。
故选：C。
二.填空作图题。（本题共6个小题，每空1分，共15分）
9．【解答】解：（1）因为水的比热容较大，在质量相同、降低的温度相同时，水放出的热量多，所以电热水袋用水作为取暖介质；
（2）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.5kg×（85℃﹣15℃）＝1.47×105J。
故答案为：比热容；1.47×105。
10．【解答】解：用丝绸摩擦过的玻璃棒带正电，去靠近细线悬挂的轻质小球，发现小球被排斥，由于同种电荷相互排斥，则小球带正电；
小球是因为失去了电子而带正电。
故答案为：正；失去。
11．【解答】解：（1）物质由分子或原子组成；
（2）荷花盛开飘来阵阵花香，是花香分子发生的扩散现象，说明分子在不停息的做无规则运动；
（3）清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在引力。
故答案为：分子或原子；扩散；引。
12．【解答】解：用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，这是通过做功的方式改变的内能。
故答案为：减少；降低；做功。
13．【解答】解：由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流。
（1）由题知，电阻式传感器的阻值从0变为60Ω，传感器消耗的电功率与通过它的电流关系图象如图乙所示；
由图乙可知，通过传感器的电流最小为0.1A，由欧姆定律可知电路中的总电阻最大，传感器的电阻最大，即为60Ω；
此时传感器的功率：
P1＝I2R＝（0.1A）2×60Ω＝0.6W；
（2）当电路中的电流I＝0.1A时，因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I（R0+R）＝0.1A×（R0+60Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
当R＝0Ω时，电路为R0的简单电路，此时电路中的电流最大，由图乙可知最大电流I′＝0.5A，
则电源的电压：
U＝I′R0＝0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源的电压不变，
所以，0.1A×（R0+60Ω）＝0.5A×R0，
解得：R0＝15Ω，
电源的电压U＝I′R0＝0.5A×15Ω＝7.5V。
故答案为：60；0.6；7.5；15。
14．【解答】解：桃花降落在舞台上是因为受到了重力的作用，而且重力的方向总是竖直向下的。
故答案为：成片的桃花降落于舞台之上；桃花受到重力的作用
三.实验题。（本题共3个小题，每空1分，连线2分，共20分）
15．【解答】解：（1）“探究不同物质的吸热能力”的实验中，需要控制物质的质量和初温相同，所以需要质量相同的水和食用油；
（2）本实验中，加热时间的长度反映物质吸收热量的多少，都加热6min，在6min内水和食用油吸收的热量相同；根据表格中的数据可知，在6min内食用油升高的温度比水升高的温高；
若要它们升高相同的温度，则水的加热时间长，水吸收的热量多，由此可知，水的吸热能力更强。
故答案为：（1）质量；（2）相同；高；水；水。
16．【解答】解：（1）要求滑动变阻器滑片P向左移动时，电流表的示数变小，即电阻变大，故滑片以右电阻丝连入电路中，因（3）电压表示数约为3V，故电压表选用小量程与电阻并联，如下所示：
（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器的阻值，使电阻R两端电压保持不变，这种方法是控制变量法，
（3）闭合开关，电流表指针不发生偏转，电压表示数约3V，电压表有示数，且移动滑片时无任何变化，其原因可能是电阻处断路；
（4）通过分析上表数据知，在电压一定时，电阻增大几倍，电流减小到原来的几分之一。故实验结论为：当电压一定时，通过导体的电流与导体的电阻成反比；仅通过一个电阻探究得出的结论有偶然性，是不可靠的，为了避免结论的偶然性，要多次测量；
故答案为：（1）如上图所示；（2）控制变量法；（3）电阻R断路；（4）当电压一定时，通过导体的电流与导体的电阻成反比；避免实验的偶然性。
17．【解答】解：（1）测小灯泡额定电功率的实验原理为：P＝UI；
（2）在连接电路时，为保护电路，开关应该断开，滑动变阻器的滑片P移到阻值最大处，即最左端；
（3）闭合开关S后，但电流表和电压表均有示数，说明电路为通路，发现小灯泡不亮，则电路中电流过小，电阻较大，故接下来首先应该操作的是移动滑动变阻器的滑片P，观察小灯泡是否发光，选C；
（4）电压表使用0～3V量程，分度值为0.1V，电压为1.5V；要使灯泡正常工作，灯泡两端电压从1.5V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向右端移动，使电压表的示数为2.5V为止；
由图可知，当电压为2.5V时，灯泡电流I＝0.3A，则额定功率P＝UI＝2.5V×0.3A＝0.75W；
（5）分析可知，在第1次实验中通过的小灯泡的电流太小，小灯泡的实际功率太小，小灯泡不亮，
当小灯泡的额定电压为2.5V时，其电功率为0.75W，灯泡正常发光，
因此小灯泡的亮度与实际功率的关系是：小灯泡的实际功率越大，灯泡越亮。
故答案为：（1）P＝UI；（2）断开；左；（3）C；（4）右；电压表；2.5V；0.75；（5）小灯泡的实际功率越大，灯泡越亮。
四.计算题。（本题共3个小题，18小题6分，19小题6分，20小题9分，共21分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
18．【解答】解：由电路图可知，两电阻串联，电压表测量R2两端的电压；
（1）因串联电路两端电压等于各部分电路两端电压之和，所以电阻R1两端电压：U1＝U﹣U2＝6V﹣2V＝4V，
则通过电阻R1的电流：I1＝＝＝0.4A；
（2）因串联电路中各处电流相等，所以通过电阻R2的电流：I2＝I1＝0.4A，
则通电1分钟，电阻R2产生的热量：Q＝W＝U2I2t＝2V×0.4A×60s＝48J。
答：（1）通过电阻R1的电流为0.4A；
（2）通电1分钟，电阻R2产生的热量为48J。
19．【解答】解：（1）5t燃油完全燃烧释放的热量为：Q放＝mq＝5×103kg×5×107J/kg＝2.5×1011J；
（2）由表中数据可知当飞机速度为500m/s时，飞机受到的阻力f＝7.5×104N，
由二力平衡可知飞机的牵引力为：F＝f＝7.5×104N，
则发动机做的功为：W＝Fs＝7.5×104N×1200×103m＝9×1010J，
发动机的效率为：η＝＝＝36%。
答：（1）5t航空燃油完全燃烧释放的热量为2.5×1011J；
（2）发动机做了有用功9×1010J，发动机的效率为36%。
20．【解答】解：（1）由P＝UI可得加热时，电路中的电流：
I＝＝≈2.3A；
（2）由图乙知，当只闭合S1时，电路为R1的简单电路，电路中的电阻较大，电源电压一定，由P＝可知电路中电功率较小，饮水机处于保温状态；当S1、S2都闭合时，R1与R2并联，电路中的电阻较小，电源电压一定，由P＝可知电路中电功率较大，饮水机处于加热状态；
电阻R2的电功率：
P2＝P加热﹣P1＝P加热﹣P保温＝500W﹣60W＝440W，
由P＝得R2的阻值：
R2＝＝＝110Ω；
（3）饮水机加热时的总电阻：
R并＝＝＝96.8Ω，
电能表上标有“2000imp/（kW•h）”的字样，表示电路中的用电器每消耗1kW•h的电能，指示灯闪烁2000次，
则指示灯闪烁27次时，饮水机消耗的电能：
W＝kW•h＝0.0135kW•h＝0.0135×3.6×106J＝48600J，
t＝2min＝120s，
饮水机的实际加热功率：
P实＝＝＝405W，
由P＝得实际电压：
U实＝＝＝198V。
答：（1）在加热状态下，饮水机正常工作时电路中的电流约为2.3A；
（2）电热丝R2的阻值是110Ω；
（3）饮水机两端的实际电压是198V。
