粤沪版九年级下册第十六章 电磁铁与自动控制3 探究电磁铁的磁性集体备课ppt课件

这是一份粤沪版九年级下册第十六章 电磁铁与自动控制3 探究电磁铁的磁性集体备课ppt课件，文件包含163探究电磁铁的磁性pptx、02wmv、影响电磁铁磁性强弱的因素wmv、电磁继电器mp4、电磁铁的应用1mp4、自制电磁铁wmv等6份课件配套教学资源，其中PPT共18页， 欢迎下载使用。

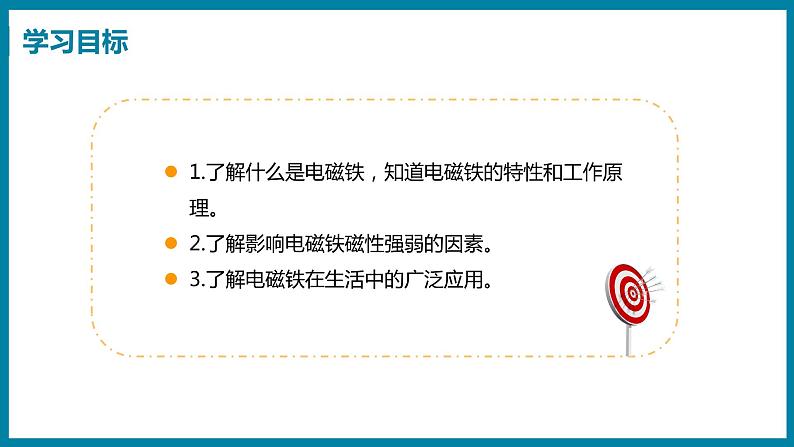

1.了解什么是电磁铁，知道电磁铁的特性和工作原理。2.了解影响电磁铁磁性强弱的因素。3.了解电磁铁在生活中的广泛应用。

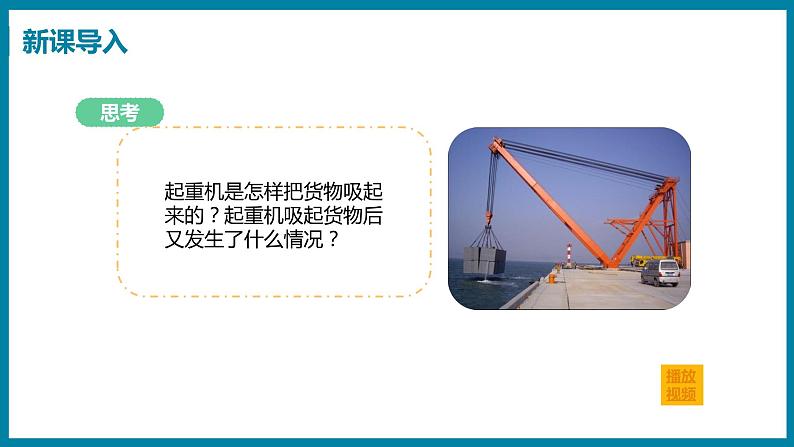

起重机是怎样把货物吸起来的？起重机吸起货物后又发生了什么情况？

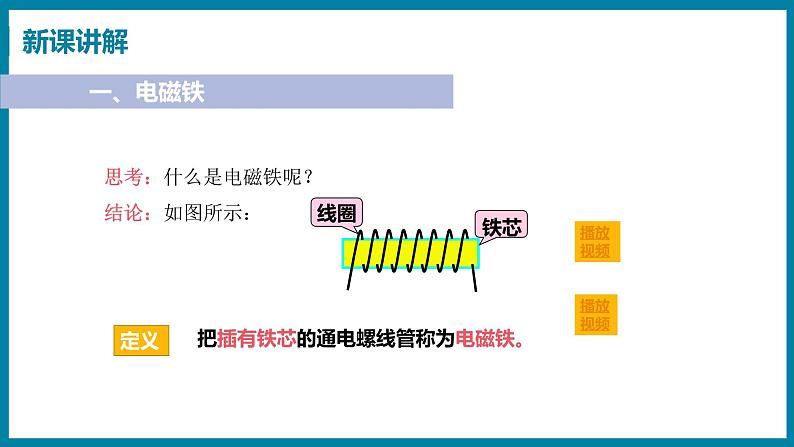

思考：什么是电磁铁呢？结论：如图所示：
把插有铁芯的通电螺线管称为电磁铁。
一、电磁铁

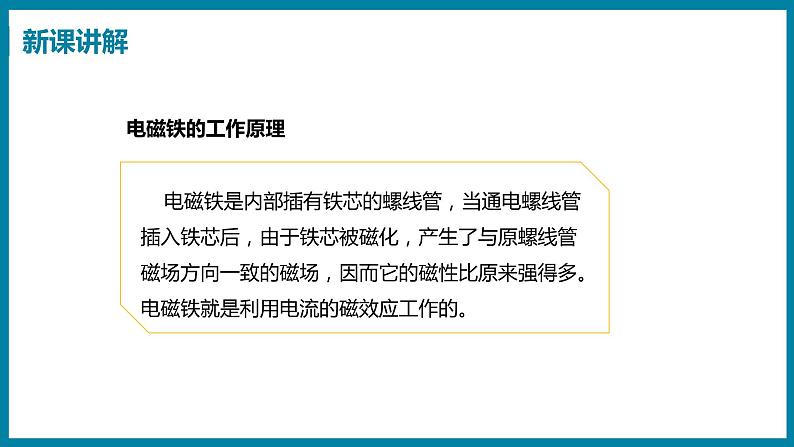

电磁铁是内部插有铁芯的螺线管，当通电螺线管插入铁芯后，由于铁芯被磁化，产生了与原螺线管磁场方向一致的磁场，因而它的磁性比原来强得多。电磁铁就是利用电流的磁效应工作的。

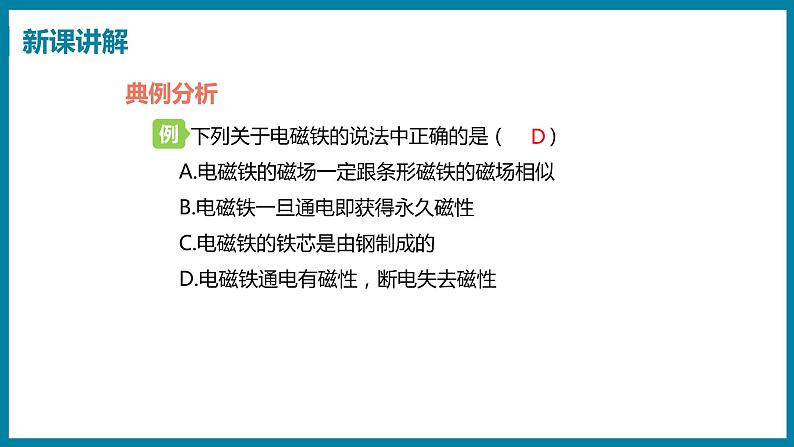

下列关于电磁铁的说法中正确的是（ ）A.电磁铁的磁场一定跟条形磁铁的磁场相似B.电磁铁一旦通电即获得永久磁性C.电磁铁的铁芯是由钢制成的D.电磁铁通电有磁性，断电失去磁性

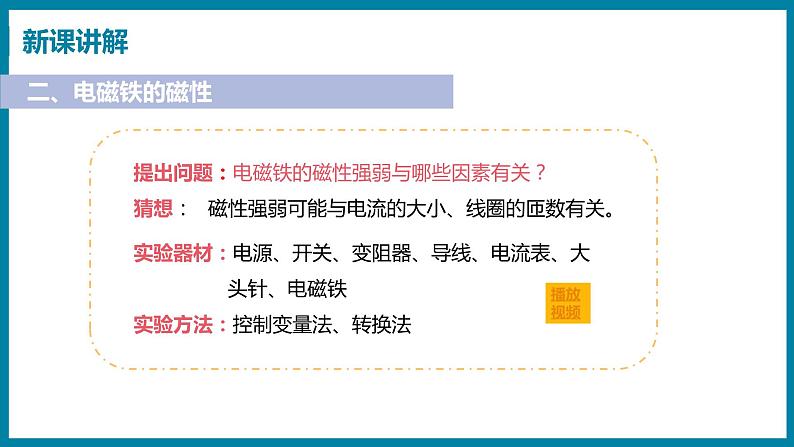

提出问题：电磁铁的磁性强弱与哪些因素有关？猜想： 磁性强弱可能与电流的大小、线圈的匝数有关。
二、电磁铁的磁性
实验器材：电源、开关、变阻器、导线、电流表、大 头针、电磁铁实验方法：控制变量法、转换法
研究电磁铁的磁性强弱跟电流大小的关系：现象：增大电流，电磁铁吸 引的大头针数目增多。表明：当匝数一定时，通过电磁铁的电 流越大,电磁铁的磁性 越强。
改变电路中的电流大小；
2.研究电磁铁的磁性跟线圈匝数的关系：现象：匝数越多,磁性越强。表明：当电流一定时，电磁铁线圈的匝数越多，磁性越强。
电磁铁的磁性强弱与电流的大小、线圈的匝数有关。当匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强。当电流一定时，电磁铁线圈的匝数越多，磁性越强。
探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。此实验说明影响电磁铁磁性强弱的因素是（ ） A．电流的大小 B．线圈的匝数 C．电流的方向 D．电磁铁的极性
1. 电磁铁的构成：内部插入铁芯的螺线管。2. 电磁铁的工作原理：电流的磁效应。3. 电磁铁的磁性有无可以通过电流的通断来控制。4. 电磁铁的磁性强弱可以通过线圈中电流大小和线圈 匝数来控制。5. 电磁铁的磁极方向可以通过线圈中电流方向来控制。
小红在码头附近游玩时看到正在工作的电磁起重机，它的主要部件是电磁铁，与永磁体相比，它的优点是：__________________ _______________________________________(写出一条)。你知道电磁铁还有那些应用，请举出一例：________________________。
磁性的有无可以控制(或磁性的强弱可以控制、极性可以控制等)
电铃(或空气开关、电磁继电器等)
通电螺线管中插入铁芯后，磁性大大增强，其原因是(　　)A．铁芯本身具有磁性B．插入铁芯，使电流增大了C．插入铁芯，相当于增加了线圈的匝数D．螺线管的磁性与被磁化的铁芯的磁性的共同作用
【中考·梅州】科学家的每次重大发现，都有力地推动了人类文明的进程。丹麦物理学家________首先发现了电流周围存在着磁场，第一个揭示了电和磁之间的联系。小周同学自制了一个用开关来控制电磁铁南、北极的巧妙装置，如图所示。当开关S接________(填“a”或“b”)点时，电磁铁的A端是N极。
