2022年中考物理真题汇编：光现象作图附解析

这是一份2022年中考物理真题汇编：光现象作图附解析，文件包含2022年中考物理真题汇编光现象作图附解析学生版docx、2022年中考物理真题汇编光现象作图附解析教师版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。

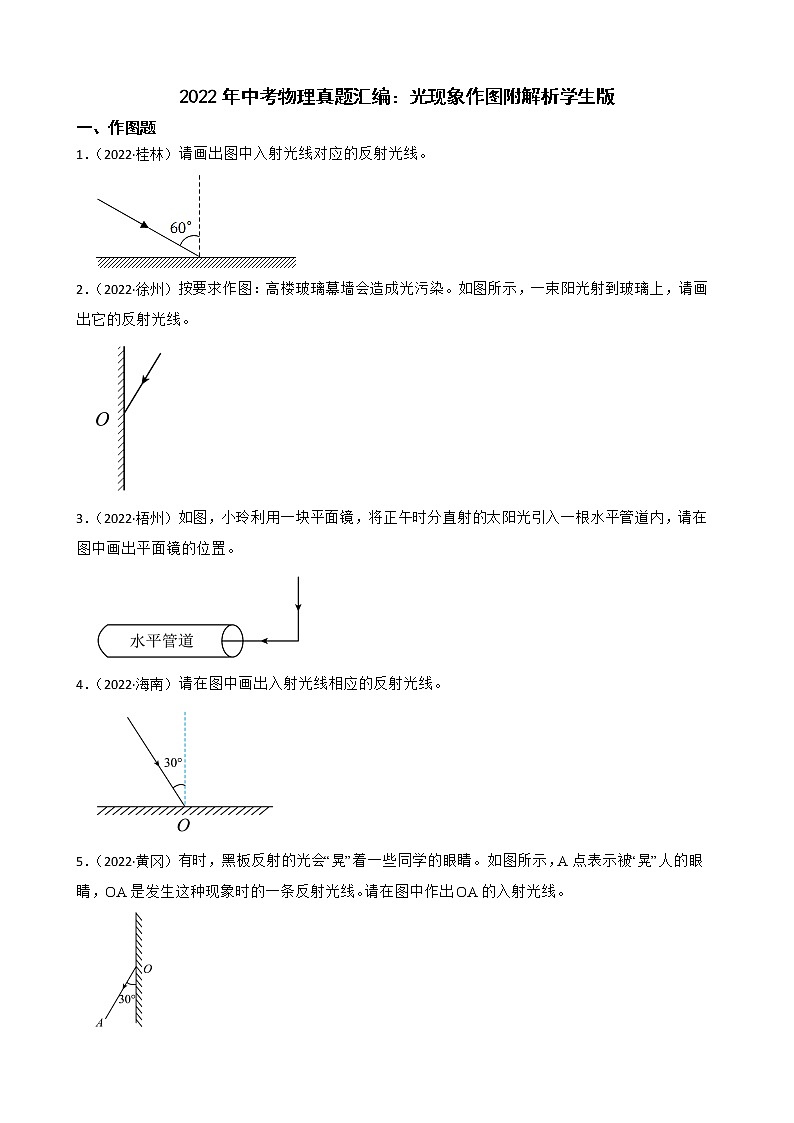

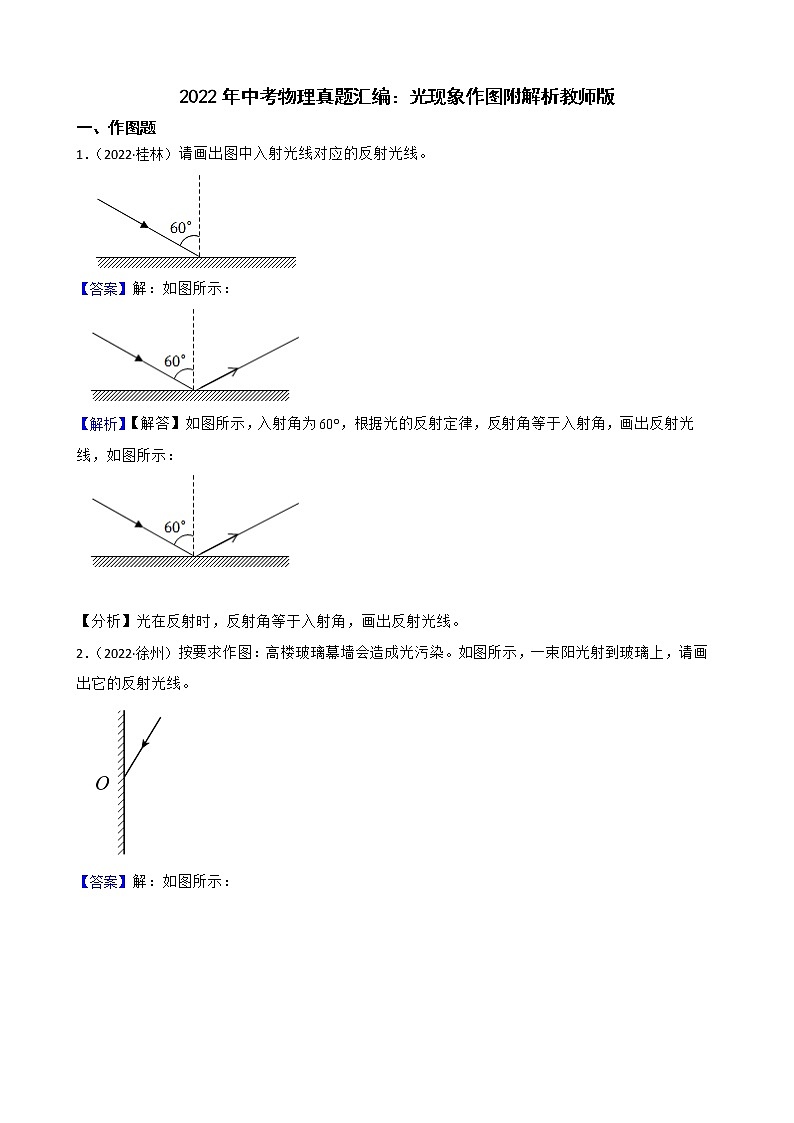

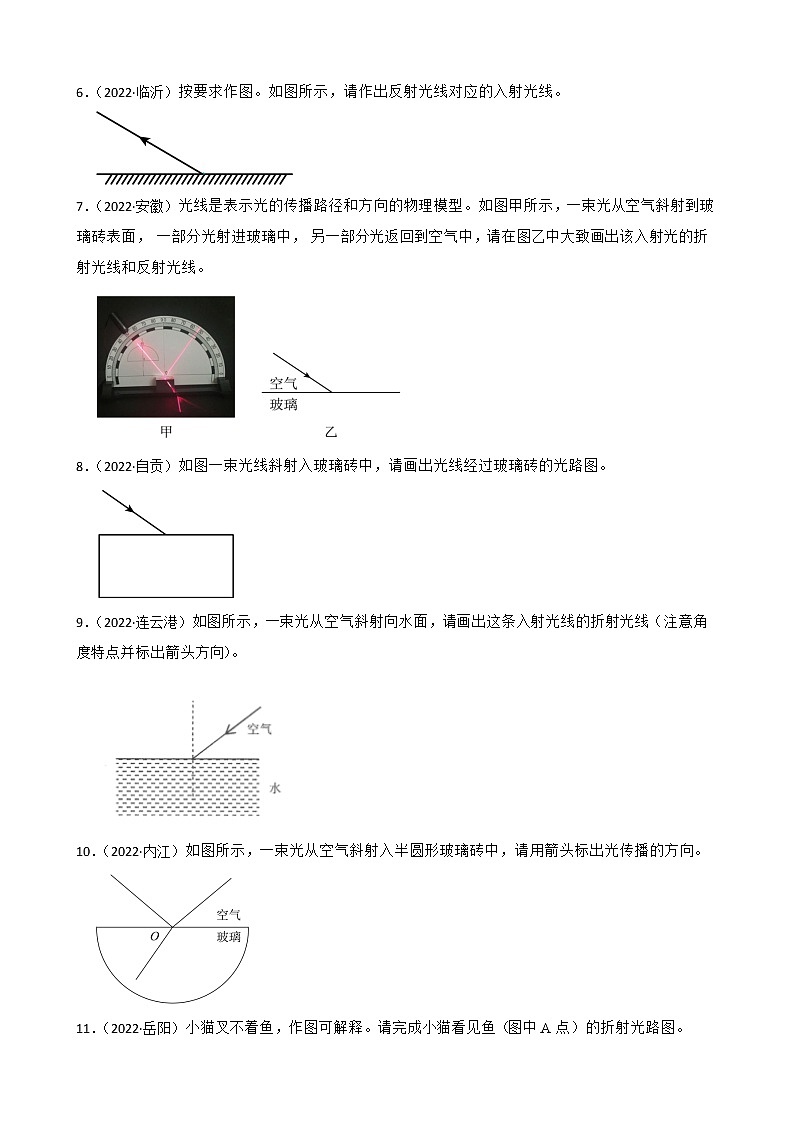

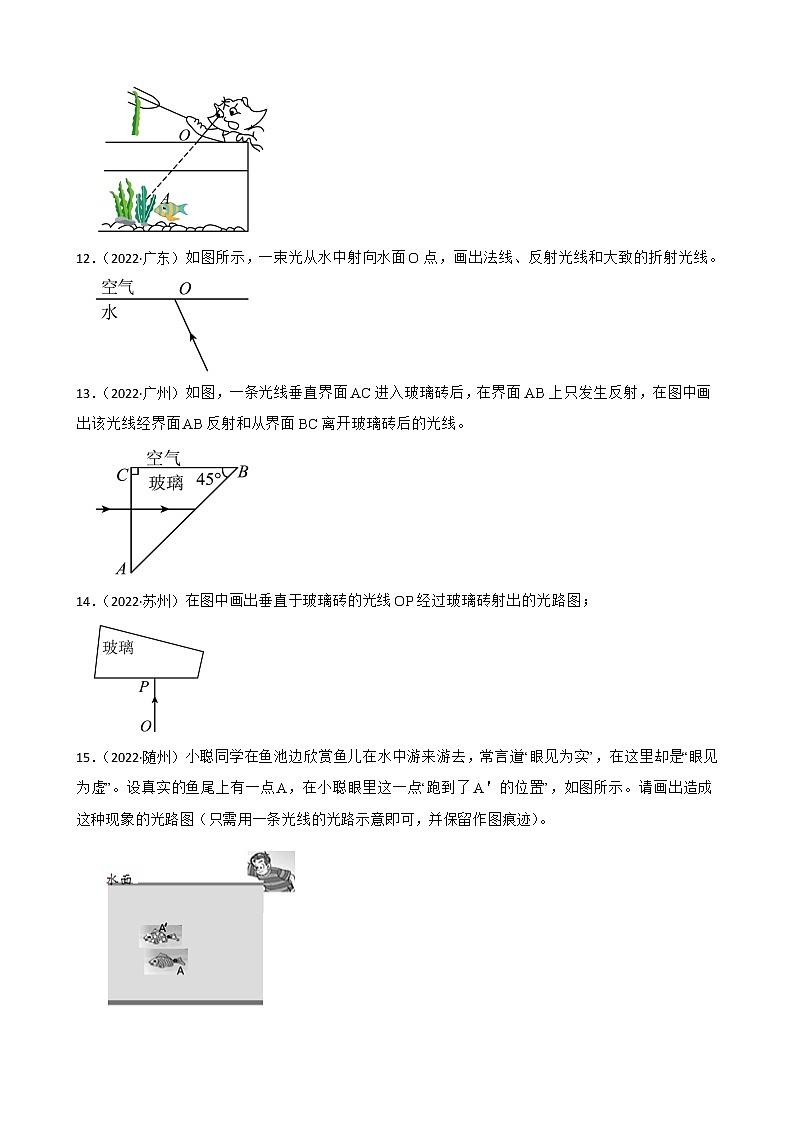

2022年中考物理真题汇编：光现象作图附解析学生版一、作图题1．（2022·桂林）请画出图中入射光线对应的反射光线。2．（2022·徐州）按要求作图：高楼玻璃幕墙会造成光污染。如图所示，一束阳光射到玻璃上，请画出它的反射光线。3．（2022·梧州）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。4．（2022·海南）请在图中画出入射光线相应的反射光线。5．（2022·黄冈）有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。请在图中作出OA的入射光线。6．（2022·临沂）按要求作图。如图所示，请作出反射光线对应的入射光线。7．（2022·安徽）光线是表示光的传播路径和方向的物理模型。如图甲所示， 一束光从空气斜射到玻璃砖表面， 一部分光射进玻璃中， 另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。8．（2022·自贡）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。9．（2022·连云港）如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线（注意角度特点并标出箭头方向）。10．（2022·内江）如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。11．（2022·岳阳）小猫叉不着鱼，作图可解释。请完成小猫看见鱼（图中A点）的折射光路图。12．（2022·广东）如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。13．（2022·广州）如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。14．（2022·苏州）在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光路图；15．（2022·随州）小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。设真实的鱼尾上有一点A，在小聪眼里这一点“跑到了A＇的位置”，如图所示。请画出造成这种现象的光路图（只需用一条光线的光路示意即可，并保留作图痕迹）。16．（2022·泸州）一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大致方向。17．（2022·十堰）在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。18．（2022·鄂州）游泳是一项有益身心健康和健美体型的运动，但同时存在安全隐患。如图所示，某游泳馆救生员在泳池边的高椅子上注视着泳池中的动向。他发现由于泳池边缘的阻挡，池底有一块视觉盲区监管不到。请画出一条光线从池底盲区边缘处刚好射入救生员眼睛的光路图。19．（2022·贵港）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。20．（2022·阜新）小丽站在落地镜前看到了自己的全身像。根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。21．（2022·宿迁）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A′B′。22．（2022·河南）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。23．（2022·成都）“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。24．（2022·南充）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。
答案解析部分1．【答案】解：如图所示：【解析】【解答】如图所示，入射角为60°，根据光的反射定律，反射角等于入射角，画出反射光线，如图所示：

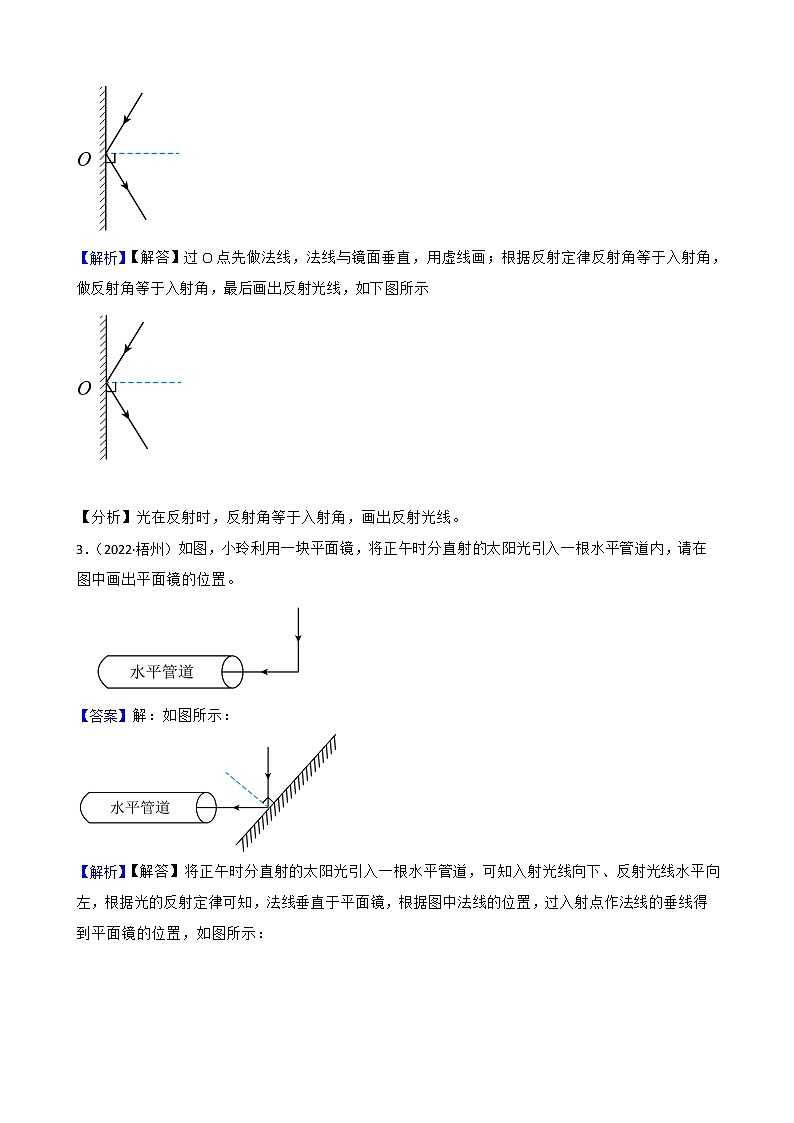

【分析】光在反射时，反射角等于入射角，画出反射光线。2．【答案】解：如图所示：【解析】【解答】过O点先做法线，法线与镜面垂直，用虚线画；根据反射定律反射角等于入射角，做反射角等于入射角，最后画出反射光线，如下图所示

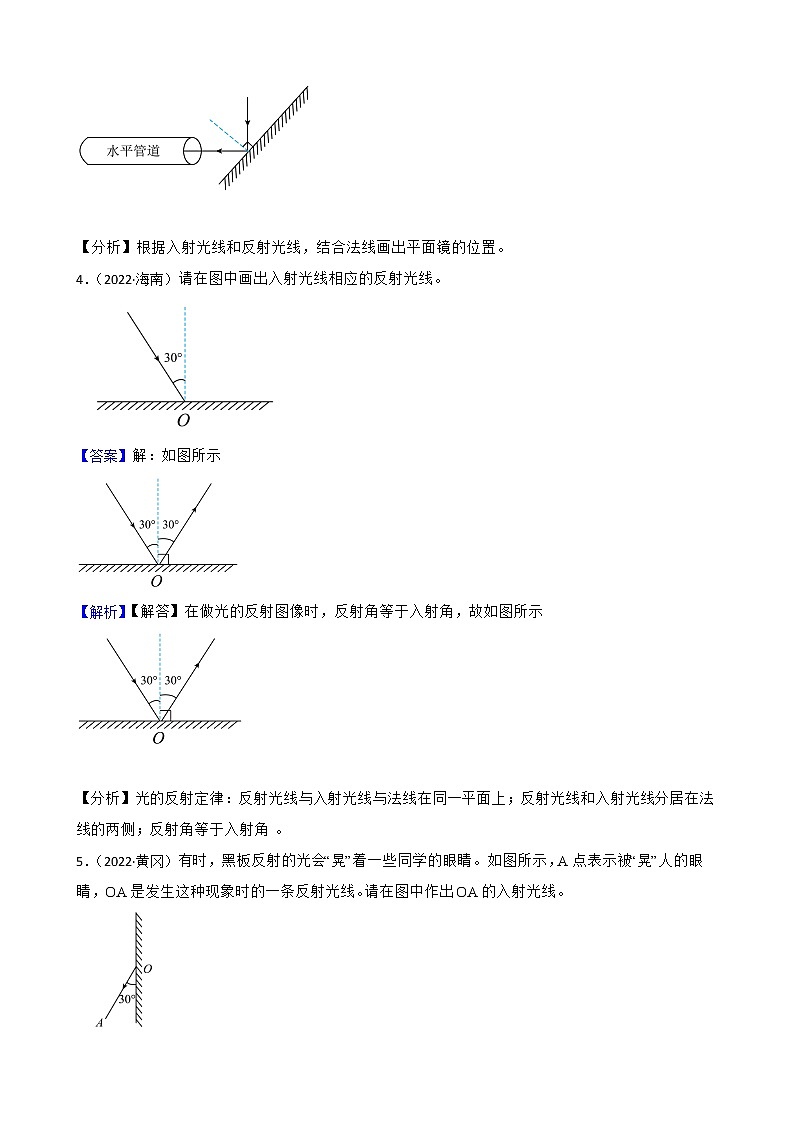

【分析】光在反射时，反射角等于入射角，画出反射光线。3．【答案】解：如图所示：【解析】【解答】将正午时分直射的太阳光引入一根水平管道，可知入射光线向下、反射光线水平向左，根据光的反射定律可知，法线垂直于平面镜，根据图中法线的位置，过入射点作法线的垂线得到平面镜的位置，如图所示：
【分析】根据入射光线和反射光线，结合法线画出平面镜的位置。4．【答案】解：如图所示【解析】【解答】在做光的反射图像时，反射角等于入射角，故如图所示
【分析】光的反射定律：反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角 。5．【答案】解：如图所示：【解析】【解答】过入射点O作反射面的垂线即法线，过O点作入射光线，使入射光线与法线的夹角等于反射光线与法线的夹角。
【分析】光在反射时，反射角等于入射角，画出入射光线。6．【答案】解：如图所示；【解析】【解答】先过入射点作出法线，反射光线与法线的夹角为反射角，根据反射角等于入射角作出入射光线，如图所示：
【分析】光在反射时，反射角等于入射角，画出入射光线。7．【答案】解：如图所示：【解析】【解答】过入射点做界面的垂线，即为法线，根据反射角等于入射角画出反射光线，光从空气中斜射入玻璃，根据折射角小于入射角，画出折射光线，故如图所示：
【分析】光在反射时，反射角等于入射角，在折射时，空气中的角度大。8．【答案】解：如图所示：【解析】【解答】第一次折射：先过入射点（光线与玻璃上表面的交点），垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过入射点（光线与玻璃下表面的交点），垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：
【分析】光从空气斜射入玻璃中，折射角小于入射角；光从玻璃斜射入空气中，折射角大于入射角。9．【答案】解：如图所示：【解析】【解答】由图可知，法线已画出，根据光的折射规律，光从空气斜射入水中时，折射角应该小于入射角，据此在法线左侧做出折射光线，并且标出折射光线的方向。如图所示
【分析】光从空气斜射入水中，折射角变小。10．【答案】解：如图所示：【解析】【解答】光照射在玻璃砖表面时会发生反射和折射，发生光的反射时，入射光线、反射光线在同一种介质内，而折射是光线从空气斜射入玻璃中，会在玻璃中发生偏转，故入射光线、折射光线在不同的介质中，玻璃中的直线是折射光线，而空气中的两条直线，一条是入射光线、一条是反射光线，根据光的折射定律可知，折射光线与入射光线分居法线两侧，故右边的直线为入射光线，左边的直线为反射光线，故如图所示：
【分析】光在反射时，反射角等于入射角，在折射时，空气中的角度变大。11．【答案】解：如图所示：【解析】【解答】从A点反射的光传播到水和空气的交界面处，会发生折射，折射光线偏离法线折射，折射角大于入射角，折射光线的反向延长线的A′点就是虚像的位置，作图如下：
【分析】光从水中斜射入空气中，折射角变大。12．【答案】解：如图所示【解析】【解答】一束光从水中射向水面O点，过O点作垂直于分界面的一条虚线，即法线，根据光的反射定律可知，反射光线与入射光线分居法线两侧，且反射角等于入射角，据此画出反射光线；根据光的折射定律可知，折射光线与入射光线分居法线两侧且不在同一介质中，由于光从水中射入空气，所以折射角大于入射角，据此画出折射光线，如图所示：
【分析】光在反射时，反射角等于入射角；光在折射时，空气中的角度大。13．【答案】解：如图所示：【解析】【解答】光线由空气垂直射入玻璃时，传播方向不改变，此光线射向AB界面时，发生了全反射，据光的反射定律，作AB的垂线，即法线。因为玻璃砖是一个底角为45度的等腰三角形，AB为底边，那么垂直于腰AC入射的光线与AB的夹角为45度。所以射向AB的光线的入射角为45度。在光的反射现象中，反射角等于入射角，作出反射光线。反射角为45度，此反射光线与AB的夹角也为45度，所以是垂直射向BC，则此反射光线由玻璃射出时，传播方向不改变。作图如下：
【分析】光线和界面垂直时，沿直线传播；光在反射面上发生反射，反射时反射角等于入射角。14．【答案】解：如图所示【解析】【解答】入射光线垂直射入玻璃，传播方向不变，从玻璃砖出来时会发生偏折，根据折射角大于入射角，画出折射光线，故如图所示：
【分析】光从空气垂直射入玻璃中，传播方向不变；光从玻璃中斜射入空气中，折射角变大。15．【答案】解：如图所示：【解析】【解答】在眼睛看来光是沿直线传播的，所以像点A＇与人眼的连线是一条直线，用虚线将像点A＇与人眼连起来，与水面的交点即为折射点，在折射点垂直水面画一条虚线，即为法线，再分别用实线连接折射点与A点、折射点与人眼，用箭头表示出光线的方向，从真实的鱼尾A点射向水面，然后从水面折射点射向人眼，如下图所示：
【分析】光在发生折射时，水中斜射入空气中，折射角大于入射角。16．【答案】解：如图所示：【解析】【解答】由图中可知，入射光线与水面的夹角为60°，则入射光线与法线的夹角为30°，即入射角为30°，由光的反射规律可知，反射角等于入射角，等于30°，光线从水中斜射入空气中时，会发生折射，折射光线远离法线，如下图所示
【分析】光从水中斜射入空气中，折射角大于入射角。17．【答案】解：如图所示：【解析】【解答】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：
【分析】空气中看水中的物体比实际变浅；光从水中斜射入空气中，折射角变大。18．【答案】解：如图所示：【解析】【解答】由于光在同种均匀介质中是沿直线传播，根据人的眼睛和泳池边缘作出折射光线可得入射点O，连接O点和盲区左边缘可得入射光线，如下图所示：
【分析】光在同种均匀介质中是沿直线传播，在不同介质中会发生折射。19．【答案】解：如图所示：【解析】【解答】在法线右侧根据反射角等于入射角画出对应的反射光线OB；光从水中斜射入空气中，折射角大于入射角，在法线右侧的空气中画出对应的折射光线OC，如图所示：
【分析】光在反射时，反射角等于入射角，画出反射光线；光从水中折射入空气中时，折射角大于入射角。20．【答案】解：如图所示：【解析】【解答】过物点P作垂直于镜面的直线（虚线）PQ（Q点为垂足），延长PQ到点P′，使此时P′即是P在平面镜中的像的位置。连接P′E，与镜面的交点为入射点O，再连接PO，即为入射光线，OE为反射光线。如下图所示
【分析】平面镜成时像和物体关于平面镜对称；像和反射光线经过的点在同一直线上，画出入射光线和反射光线。21．【答案】解：如图所示： 【解析】【解答】由于物、像关于平面镜对称，所以先做A点、B点关于平面镜的对称点A′、B′，然后用虚线连接A′、B′，即为物体AB在平面镜中所成的像。如下图所示：
【分析】平面镜成像时，像和物体关于平面镜对称。22．【答案】解：如图所示：【解析】【解答】根据平面镜成像规律可知，像和物关于平面镜对称，画出弧线AB关于平面镜的对称图即AB的像；A点的光线经过平面镜反射进入演员的眼睛。如图：
【分析】平面镜成像时，像和物体关于平面镜对称；像和所经过的点在同一直线上，画出反射光线。23．【答案】解：如图所示：【解析】【解答】光线照射到横梁上，由于光线沿直线传播，光线通过景符上的小孔，照射到“圭”面上，这是小孔成像，在“圭”上形成横梁的像。如图所示：
【分析】光在同种均匀介质中，沿直线传播，小孔成像是光沿直线传播形成的。24．【答案】解：如图所示：【解析】【解答】过A向平面镜做A点关于平面镜的对称点，即为像点A'，B与像点A'的连线与平面镜的交点为入射点O，连接AO为入射光线，图如下：
【分析】平面镜成像时，像和物体关于平面镜对称；像和反射光线所经过的点在同一直线上。
