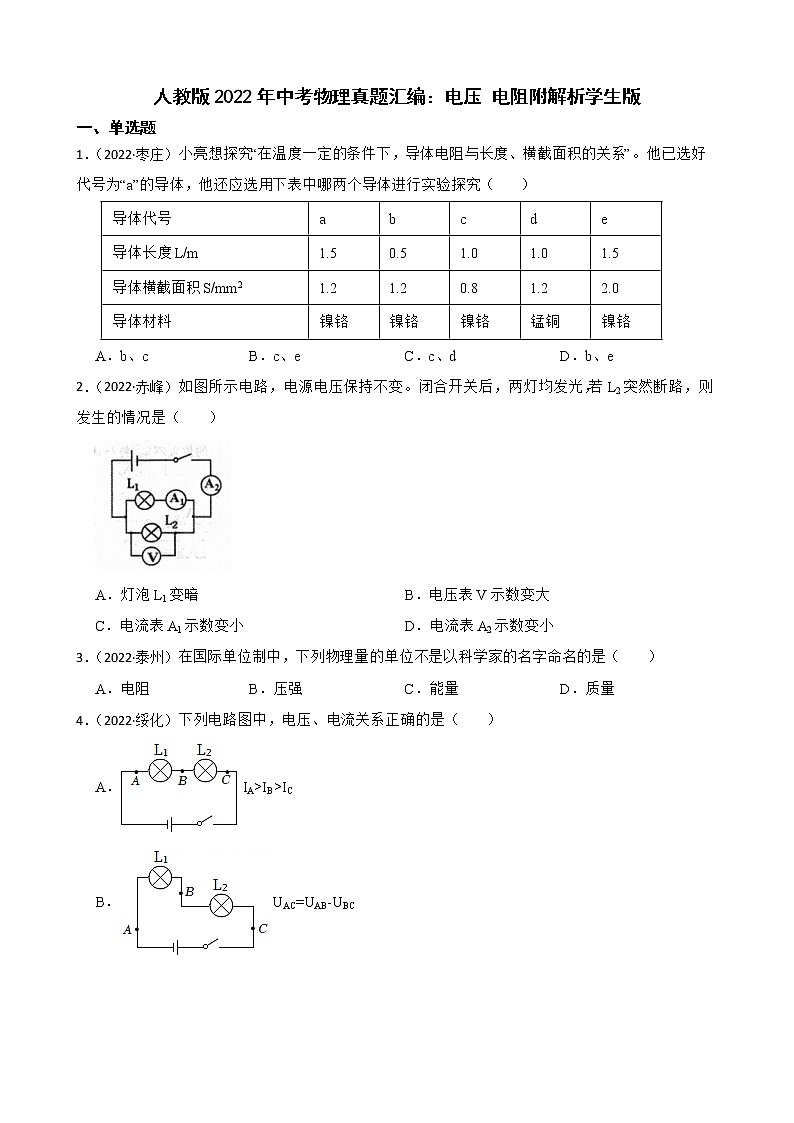

人教版2022年中考物理真题汇编：电压 电阻附解析学生版
一、单选题

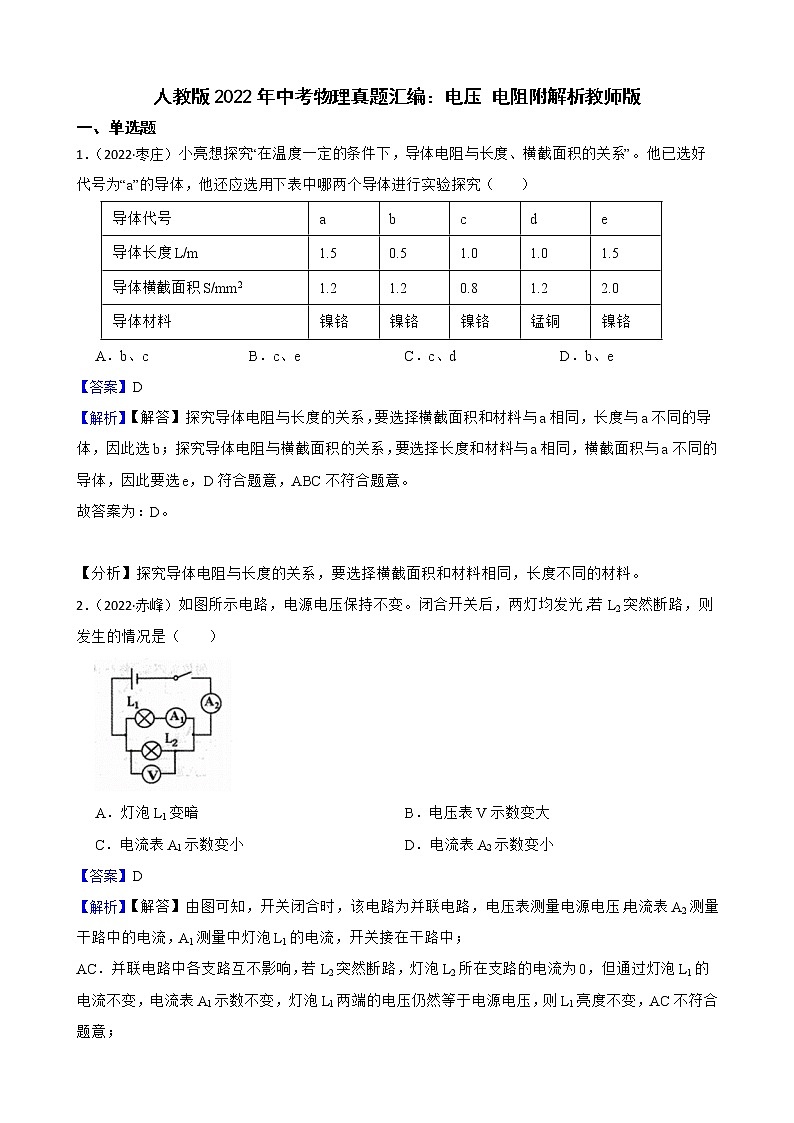

1．（2022·枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（　　）
导体代号
a
b
c
d
e
导体长度L/m
1.5
0.5
1.0
1.0
1.5
导体横截面积S/mm2
1.2
1.2
0.8
1.2
2.0
导体材料
镍铬
镍铬
镍铬
锰铜
镍铬
A．b、c B．c、e C．c、d D．b、e
2．（2022·赤峰）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L2突然断路，则发生的情况是（　　）

A．灯泡L1变暗 B．电压表V示数变大
C．电流表A1示数变小 D．电流表A2示数变小
3．（2022·泰州）在国际单位制中，下列物理量的单位不是以科学家的名字命名的是（　　）
A．电阻 B．压强 C．能量 D．质量

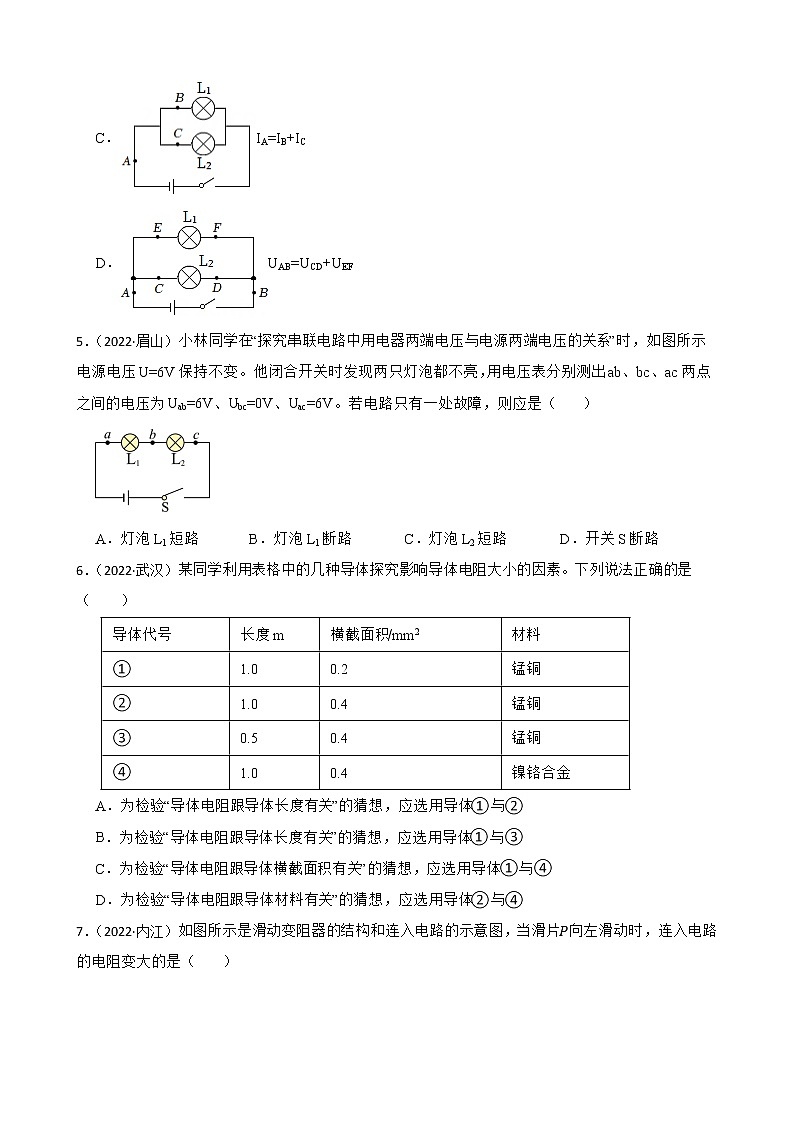

4．（2022·绥化）下列电路图中，电压、电流关系正确的是（　　）
A．IA>IB>IC
B．UAC=UAB-UBC
C．IA=IB+IC
D．UAB=UCD+UEF
5．（2022·眉山）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（　　）

A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2短路 D．开关S断路
6．（2022·武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④

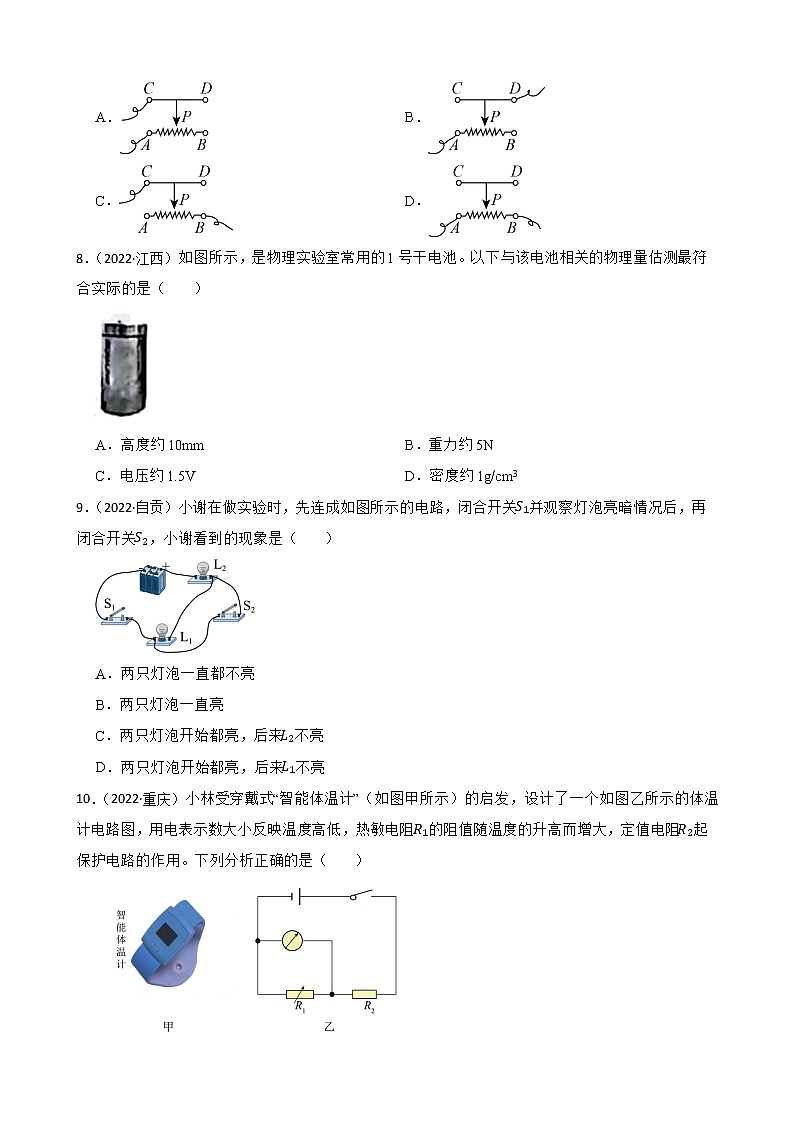

7．（2022·内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（　　）
A． B．
C． D．
8．（2022·江西）如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实际的是（　　）

A．高度约10mm B．重力约5N
C．电压约1.5V D．密度约1g/cm3
9．（2022·自贡）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（　　）

A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
10．（2022·重庆）小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。下列分析正确的是（　　）

A．该电路中的电表是电流表 B．温度变化时R2两端电压不变
C．温度升高时电路中电流变大 D．温度降低时电路的总功率变大
11．（2022·深圳）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　）

A．R不断减小 B．R总不断减小
C．I总不断减小 D．R两端电压不断减小
12．（2022·乐山）课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小。如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。闭合开关S，当气体浓度越高时，会出现（　　）

A．电流表示数增大，电压表示数增大
B．电流表示数增大，电压表示数变小
C．电流表示数变小，电压表示数增大
D．电流表、电压表示数均不变
13．（2022·永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
14．（2022·龙东）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）

A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
15．（2022·恩施）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（　　）

A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
16．（2022·龙东）请你仔细观察并分析电路图，下列说法正确的是（　　）

A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
17．（2022·海南）小明在做电学实验时，连接电路如图所示。闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。电路故障可能是（　　）

A．电流表断路 B．电压表短路 C．灯L1断路 D．灯L2短路
18．（2022·百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）

A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
19．（2022·凉山）某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（　　）

A．电压表断路 B．小灯泡断路 C．电流表断路 D．开关断路
20．（2022·凉山）如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（　　）

A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小
C．电流表A的示数、电流表A1的示数、电压表V的示数均不变
D．电流表A的示数、电流表A1的示数、电压表V的示数均增大
二、填空题
21．（2022·德阳）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1　 　；（2）L2　 　（选填“熄灭”“变亮”或“变暗”）。

22．（2022·泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是　 　片，用水果电池给电路供电时，将　 　能转化为电能。

23．（2022·江西）如图所示，电源电压不变。当开关S1断开时，电压表的示数　 　，电流表的示数　 　。（均选填“变大”“变小”或“不变”）

24．（2022·自贡）在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是　 　联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是　 　联。（均选填“串”或“并”）

25．（2022·青海）如图所示，电源电压保持不变，先闭合开关S1，再闭合开关S2，电压表的示数　 　（选填“变大”“不变”或“变小”），灯泡L1的亮度　 　（选填“变亮”“不变”或“变暗”）。

26．（2022·本溪）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将　 　（填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数　 　，电流表示数　 　（以上两空均填“变大”“变小”或“不变”）。

三、作图题
27．（2022·南通模拟）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

28．（2022·广安）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

29．（2022·上海）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大。

四、实验探究题
30．（2022·乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
表1

（1）图1中，将三个电阻串联是为了保证　 　三（选填“电压”或“电流”）相等；
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为　 　V。由欧姆定律分析得出，电压表示数越大，导体电阻越　 　（选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越　 　（选填“大”或“小”）；
（3）在探究“导体电阻与长度的关系”时，选用B、　 　和　 　（填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；
（4）本实验主要运用的物理方法是　 　（选填“控制变量法”或“模型法”）。
31．（2022·贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C．导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。

（1）　 　状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想　 　（选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的　 　有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为　 　V，此时电路中电流表的示数为0.2A，则②导体的电阻为　 　Ω。

答案解析部分
1．【答案】D
【解析】【解答】探究导体电阻与长度的关系，要选择横截面积和材料与a相同，长度与a不同的导体，因此选b；探究导体电阻与横截面积的关系，要选择长度和材料与a相同，横截面积与a不同的导体，因此要选e，D符合题意，ABC不符合题意。
故答案为：D。

【分析】探究导体电阻与长度的关系，要选择横截面积和材料相同，长度不同的材料。
2．【答案】D
【解析】【解答】由图可知，开关闭合时，该电路为并联电路，电压表测量电源电压，电流表A2测量干路中的电流，A1测量中灯泡L1的电流，开关接在干路中；
AC．并联电路中各支路互不影响，若L2突然断路，灯泡L2所在支路的电流为0，但通过灯泡L1的电流不变，电流表A1示数不变，灯泡L1两端的电压仍然等于电源电压，则L1亮度不变，AC不符合题意；

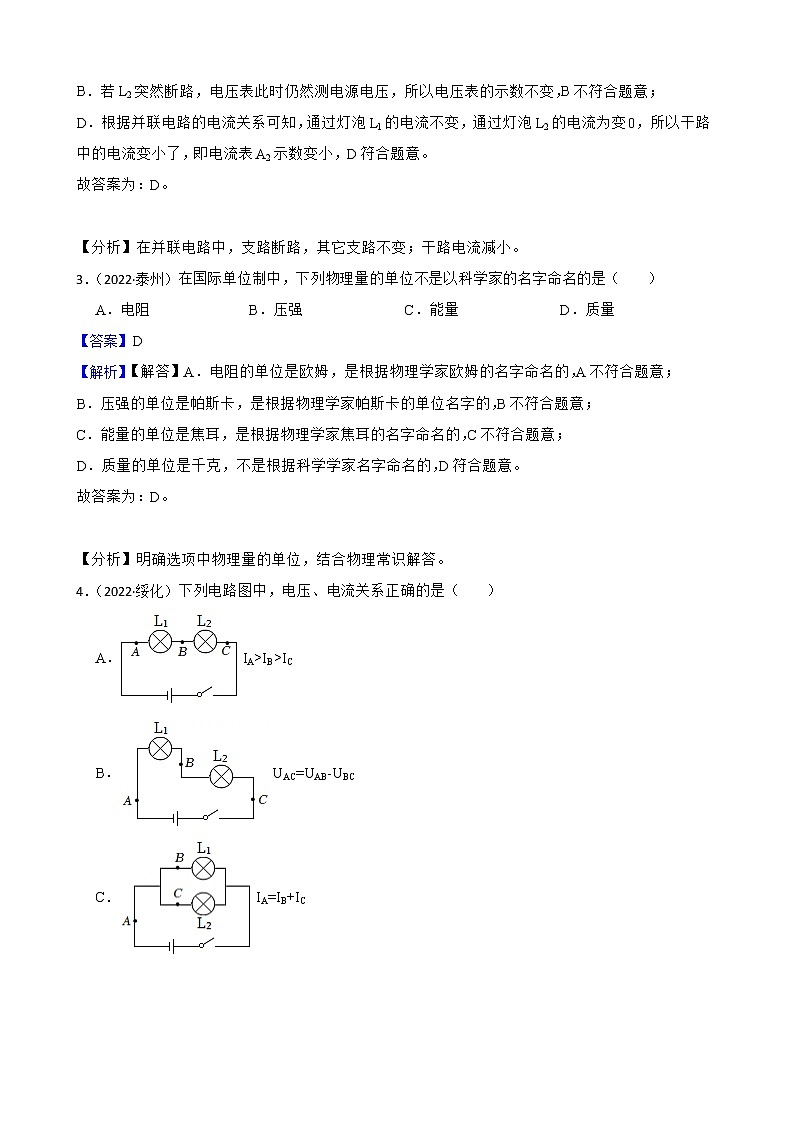

B．若L2突然断路，电压表此时仍然测电源电压，所以电压表的示数不变，B不符合题意；
D．根据并联电路的电流关系可知，通过灯泡L1的电流不变，通过灯泡L2的电流为变0，所以干路中的电流变小了，即电流表A2示数变小，D符合题意。
故答案为：D。

【分析】在并联电路中，支路断路，其它支路不变；干路电流减小。
3．【答案】D
【解析】【解答】A．电阻的单位是欧姆，是根据物理学家欧姆的名字命名的，A不符合题意；
B．压强的单位是帕斯卡，是根据物理学家帕斯卡的单位名字的，B不符合题意；
C．能量的单位是焦耳，是根据物理学家焦耳的名字命名的，C不符合题意；
D．质量的单位是千克，不是根据科学学家名字命名的，D符合题意。
故答案为：D。

【分析】明确选项中物理量的单位，结合物理常识解答。

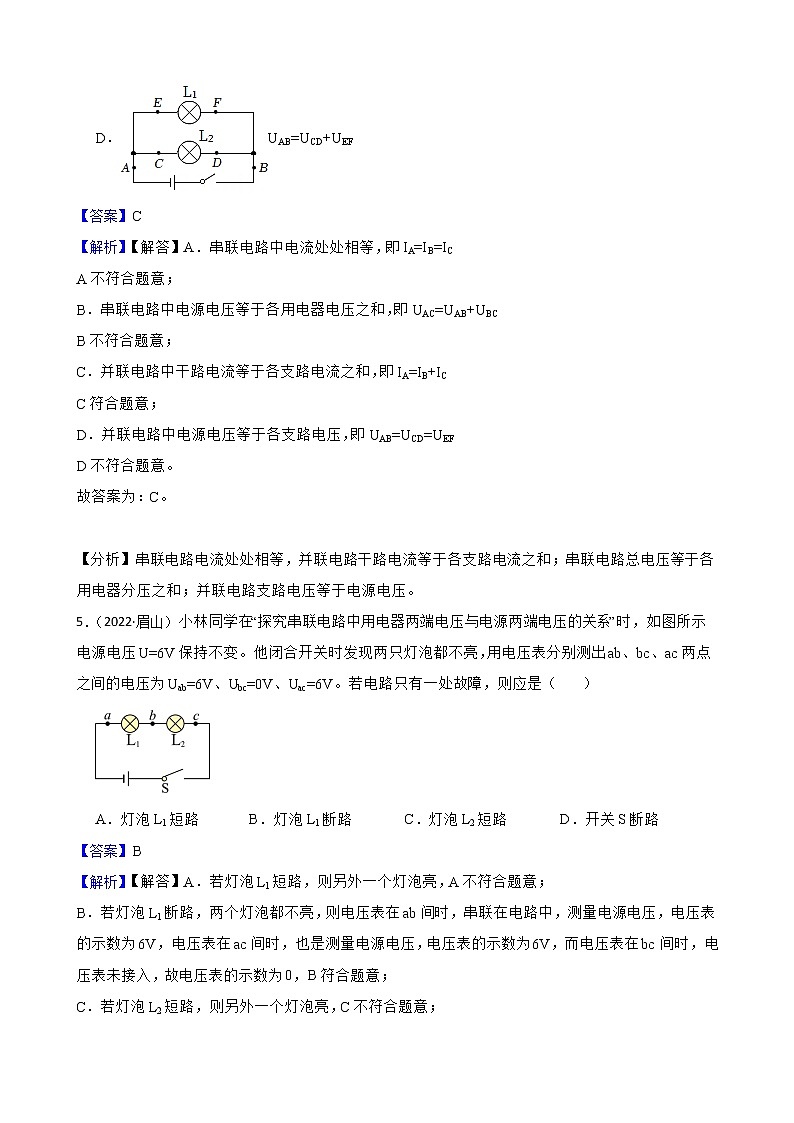

4．【答案】C
【解析】【解答】A．串联电路中电流处处相等，即IA=IB=IC
A不符合题意；
B．串联电路中电源电压等于各用电器电压之和，即UAC=UAB+UBC
B不符合题意；
C．并联电路中干路电流等于各支路电流之和，即IA=IB+IC
C符合题意；
D．并联电路中电源电压等于各支路电压，即UAB=UCD=UEF
D不符合题意。
故答案为：C。

【分析】串联电路电流处处相等，并联电路干路电流等于各支路电流之和；串联电路总电压等于各用电器分压之和；并联电路支路电压等于电源电压。
5．【答案】B
【解析】【解答】A．若灯泡L1短路，则另外一个灯泡亮，A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，D不符合题意。
故答案为：B。

【分析】在串联电路中，无电流时发生了断路，电压表测量的位置有示数，电压表测量的位置断路。
6．【答案】D
【解析】【解答】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，AB不符合题意；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，C不符合题意；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，D符合题意、
故答案为：D。

【分析】电阻的影响因素和导体的材料、程度、横截面积和温度有关，探究时利用控制变量法，改变被研究的物理量，其他保持不变。
7．【答案】C
【解析】【解答】A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，A不符合题意；
B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，B不符合题意；
C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，C符合题意；
D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，D不符合题意。
故答案为：C。

【分析】滑动变阻器连接时，接线柱一上一下，滑片远离下面的接线柱，电阻变大。
8．【答案】C
【解析】【解答】A.1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，A不符合题意；
B.1号干电池的质量约为m=130g=0.13kg
故由G=mg可得，其重力约为G=mg=0.13kg×10N/kg=1.3N
B不符合题意；
C．一节新干电池的电压约为1.5V，C符合题意；
D．由图中可知，1号干电池的体积约为V=56cm3，故由 ρ=mV 可得，其密度约为 ρ=mV=130g56cm3≈2.3g/cm3
D不符合题意。
故答案为：C。

【分析】根据常见物体的长度、重力、电压和密度，结合数据解答。
9．【答案】D
【解析】【解答】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故答案为：D。

【分析】开关和用电器并联，开关闭合，用电器短路。
10．【答案】D
【解析】【解答】A．由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，A不符合题意；
BC．当热敏电阻的温度升高时，热敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U=IR可知，定值电阻R2 两端的电压变小，根据串联电路的电压规律可知，热敏电阻两端的电压变大，即电压表示数变大，BC不符合题意；
D．温度降低时，热敏电阻的阻值变小，串联电路的总电阻变小，电路中的电流变大，电源电压不变，根据P=UI可知，电路消耗的总功率变大，D符合题意。
故答案为：D。

【分析】电压表和所测量的位置并联；在串联电路中，电阻减小，分压减小，电流变大；电路的总功率变大。
11．【答案】C
【解析】【解答】由电路图可知，R0与R串联，电流表测量电路中的电流。当油量减少时，浮子下降，滑杆右端向上滑动，R接入电阻增大，串联电路中，电路的总电阻等于各个电阻之和，所以电路中总电阻R总增大，根据I=UR可知，电压不变时，电流I总减小；R接入电阻增大，根据串联正比分压可知，R两端电压不断增大，C符合题意，ABD不符合题意。
故答案为：C。

【分析】根据串联电路电压电流特点，结合欧姆定律公式进行解答。
12．【答案】A
【解析】【解答】CD．闭合开关S，当气体浓度越高时，R的阻值减小，总电阻变小，电源电压不变，故电流表的示数变大，CD不符合题意；
AB．电流表的示数变大，而定值电阻的阻值不变，故电压表的示数变大，A符合题意；B不符合题意。
故答案为：A。

【分析】在串联电路中，电阻减小，电流变大，减小的电阻分压减小，其他位置分压变大。
13．【答案】C
【解析】【解答】A．由图可知，电压表测滑动变阻器两端电压，在滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，A不符合题意；
B．灯泡的亮暗取决于实际功率的大小，由A可知，滑动变阻器两端电压变大，而电源电压不变，所以灯泡两端的电压变小，由P=U2R可知，灯泡的实际功率变小，灯泡变暗，B不符合题意；
C．滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路中电阻的特点可知，电路中的总电阻变大，根据I=UR可得，电路中的电流变小，所以电流表的示数变小，C符合题意；
D．由A可知，电压表示数变大，由C可知，电流表的示数变小，所以电压表的示数与电流表的示数的比值变大，D不符合题意。
故答案为：C。

【分析】在串联电路中，电阻变大，电流减小，变大的电阻分压变大。
14．【答案】A
【解析】【解答】分析电路图可知电路为电阻R0与滑动变阻器R串联，滑动变阻器的滑片通过电子秤的弹簧接入一个电压表，当滑动变阻器滑片上下移动过程中，没有改变电路中的电阻值，故电路中的电流不变，CD说法错误，当物体质量越大时，电子秤的弹簧被拉伸的越长，滑动变阻器滑片向下移动越多，在电流不变的情况下，电压表并联电阻值越大，电压表示数就越大，即电子秤示数越大，A符合题意，B不符合题意。
故答案为：A。

【分析】在串联电路中，滑片上连接电压表，电压表测量的范围越大，示数越大。
15．【答案】D
【解析】【解答】如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故答案为：D。

【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
16．【答案】C
【解析】【解答】由电路图可知，电流从电源正极流出，依次流过开关、灯泡L1、灯泡L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表V2测灯泡L2两端的电压，由串联电路电压规律可知，电压表V1示数大于电压表V2。ABD不符合题意，C符合题意。
故答案为：C。

【分析】在串联电路中，电压表和所测量的位置并联；各用电器的分压和等于电源电压。
17．【答案】B
【解析】【解答】A．若为电流表断路，则两灯泡串联的电流中都没有电流，灯 L1 、 L2都不发光，电流表将无示数，A不符合题意；
B．若为电压表短路，则 L1 也被短路，则电路中依然有电流，灯 L1 不发光， L2发光，电流表有示数，电压表短路会导致电压表无示数，B符合题意；
C．若为灯 L1 断路，则两灯泡串联的电流中都没有电流，灯 L1 、 L2都不发光，电流表无示数，C不符合题意；
D．若为灯 L2短路，则电路中依然有电流，灯 L2不发光， L1 发光，电流表有示数，此时电压表测量电源电压，电压表有示数，D不符合题意。
故答案为：B。

【分析】串联电路中，若电流表有示数，电压表无示数，则电压表或电压表并联部分短路。
18．【答案】D
【解析】【解答】A．由图可知，闭合开关S1、S2，灯L1与灯L2并联，A正确，不符合题意；
B．由图可知，电压表并联在灯泡L1两端，所以电压表测量灯L1两端的电压，B正确，不符合题意；
C．由图可知，闭合开关S1、S2，灯L1与灯L2并联，两灯独立工作互不干扰，所以若只断开开关S1，灯泡L2不受影响，将会正常发光，C正确，不符合题意；
D．由图可知，电流表与灯泡L2串联，所以电流表测的是通过灯L2的电流，D错误，符合题意。
故答案为：D。

【分析】各用电器并列连接是并联电路；干路的电流表测量干路电流。
19．【答案】B
【解析】【解答】A．如图，为灯泡的简单电路，电压表测灯泡两端电压，电流表测电路中电流；若电压表断路，小灯泡发光，与题意不符，A不符合题意；
B．若小灯泡断路，则电压表串联在电路中，测量电源电压，电压表指针有较大偏转，小灯泡也不亮，电流表也没有示数，B符合题意；
C．若电流表断路，则电压表没有示数，与题意不符，C不符合题意；
D．若开关断路，则电压表没有示数，与题意不符，D不符合题意。
故答案为：B。

【分析】在串联电路中，电流表无示数，电压表有示数，电压表测量的位置断路。
20．【答案】A
【解析】【解答】由图可知，闭合开关S、S1时，电阻R1、R2并联，电流表A测干路中的电流，电流表A1测通过R2的电流，根据并联电路电流的特点可知，电流表A的示数大于电流表A1的示数，电压表测电源电压；当只闭合S时，电阻R1没有接入电路，此时电流表A与电流表A1相等，都是测通过R2的电流，而通过R2的电流根据欧姆定律可知，其前后不变，所以电流表A的示数减小，电流表A1的示数不变，电压表仍然测电源电压，所以电压表的示数也不变。
故答案为：A。

【分析】在并联电路中，支路电阻减小，电流减小，干路电流减小，其它支路不变。
21．【答案】变亮；熄灭
【解析】【解答】闭合开关，两只灯泡串联，都发光，若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光，同时电源电压全部加在L1两端，所以L1变亮。
【分析】在串联电路中，部分用电器短路，不能工作，其他位置电功率变大。
22．【答案】铁；化学
【解析】【解答】由图可知，电压表3V的接线柱接在了铜片上，“－”接线柱接在了铁片上，由此可知，铁片为水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。
【分析】电压表的负接线柱与电源的负极相连；电池是将化学能转化为电能的装置。
23．【答案】不变；变小
【解析】【解答】开关都闭合时，两灯泡并联，电流表测干路电流，电压表测电源电压。
当S1断开时，由于电源电压不变，所以电压表示数不变。
两开关都闭合时，电流表示数为I=I1+I2。由于并联电路互不影响，所以当S1断开时，通过L2的电流I2不变，通过L1的电流I1变为0，所以电流表示数等于I′=I2，故电流表示数变小。

【分析】在并联电路中，各支路电压等于电源电压；支路减少，干路电流减小。
24．【答案】并；串
【解析】【解答】由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。

【分析】电流表在电路中串联连接，并联电路中，干路电流等于各支路电流之和；在串联电路中，总电压等于各用电器电压之和。
25．【答案】不变；不变
【解析】【解答】如图所示，电源电压保持不变，先闭合开关S1，只有灯泡L1的简单电路，电压表测量电源电压，再闭合开关S2，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电器互不影响，所以灯泡L1的亮度不变。
【分析】并联电路中，支路电阻变化，电源电压和其它支路不受影响。
26．【答案】变亮；变小；变大
【解析】【解答】由图知道，只闭合开关S1，灯泡、定值电阻与滑动变阻器串联，电压表测量定值电阻与灯泡L的总电压，电流表测量电路电流，将滑动变阻器滑片从最右端向左移动至中点，滑动变阻器完全接入电路中的电阻逐渐减小，由欧姆定律知道，电路电阻变大，电流变小，由P=I2R知道，灯泡的功率变大，亮度将变亮。
保持滑片位置不动，再闭合开关S2，定值电阻与滑动变阻器串联，灯泡短路， 则电路总电阻减小，由欧姆定律知道，电流变大，则电流表示数变大，根据串联电路的电压规律，由U=IR知道，电压表示数变小。

【分析】根据串联电路电流、电压规律结合欧姆公式，确定灯泡亮度的变化及电流表、电压表示数的变化。
27．【答案】解：如图所示：
或 或
【解析】【解答】1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或

【分析】串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径，且互不影响，电流表、开关与测量部分串联，电压表与被测部分并联，根据串并联电路的特点进行分析。
28．【答案】解：如图所示：

【解析】【解答】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示：


【分析】电压表和所测量的位置并联；电流表和所测量的位置串联。
29．【答案】解；如图所示：

【解析】【解答】因为电压表应与用电器并联，读图可知，左右两个位置分别与灯泡和滑动变阻器串联，所以不可能是电压表，则电压表应在中间的位置。根据向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大，说明滑动变阻器接入电路中的电阻变大，电压表测的是滑动变阻器两端的电压，则右侧的位置是电源，左侧的位置是电流表。如下图所示：


【分析】电流表在电路中串联连接，电压表和所测量的位置并联。
30．【答案】（1）电流
（2）0.5；大；小
（3）D；E
（4）控制变量法
【解析】【解答】（1）将三个电阻串联是为了保证电流相等，因为串联时，电流处处相等。
（2）如图2所示为电压表，选择小量程，分度值为0.1V，故读数为0.5V；由欧姆定律分析得出，电阻之比为R1R2=U1IU2I=U1U2
电阻之比即为电压之比，电压表示数越大，导体电阻越大；电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数为0.5V可知，导体的电阻越变越小，而从A、B、C三段导体横截面积越变越大，故可以得出结论：材料和长度相同时，横截面积越大，导体电阻越小。
（3）在探究“导体电阻与长度的关系”时，应该控制材料和横截面积相同时，长度不同，故选择B、D、E三段导体进行实验。
（4）探究“影响导体电阻大小的因素”，有材料、长度、粗细都影响电阻的大小，有多个变量影响实验结果，故需要采用控制变量法。

【分析】（1）串联电路中，电流处处相等；
（2）根据电压表的量程和指针位置，测量电压；在串联电路中，电阻越大，分压越大；材料和长度相同时，横截面积越大，导体电阻越小；
（3）探究电阻大小和长度的关系时，保证导体的材料和横截面积相同；
（4）探究电阻的影响因素时，利用控制变量法。
31．【答案】（1）断开
（2）B
（3）材料
（4）2.4；12
【解析】【解答】（1）为避免误操作引起短路现象，保护电路各个原件，连接电路时要求开关断开。
（2）①②两根导体的材料和模截面积相同，长度不同，根据控制变量法的要求，选择编号①②分别接入电路进行实验，可验证猜想导体的电阻与导体长度的关系，即验证猜想B。
（3）①④两根导体的长度和横截面积相同，材料不同，分别接入图中M、N两点间，闭合开关电流表的示数不同，说明电路中的电阻不同，由此可知：在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。
（4）如图乙，电压表使用的是0∼3V的量程，分度值为0.2V，示数是2.4V。
电路中电流表的示数为0.2A，则②导体的电阻为R=UI=2.4V0.2A=12Ω

【分析】（1）为了保护电路，连接电路时要求开关断开；
（2）根据控制变量法的要求，①②可验证猜想导体的电阻与导体长度的关系；
（3）在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关；
（4）根据电压表的量程和分度值，确定指针所指位置进行读数，根据 ，求出电阻。
