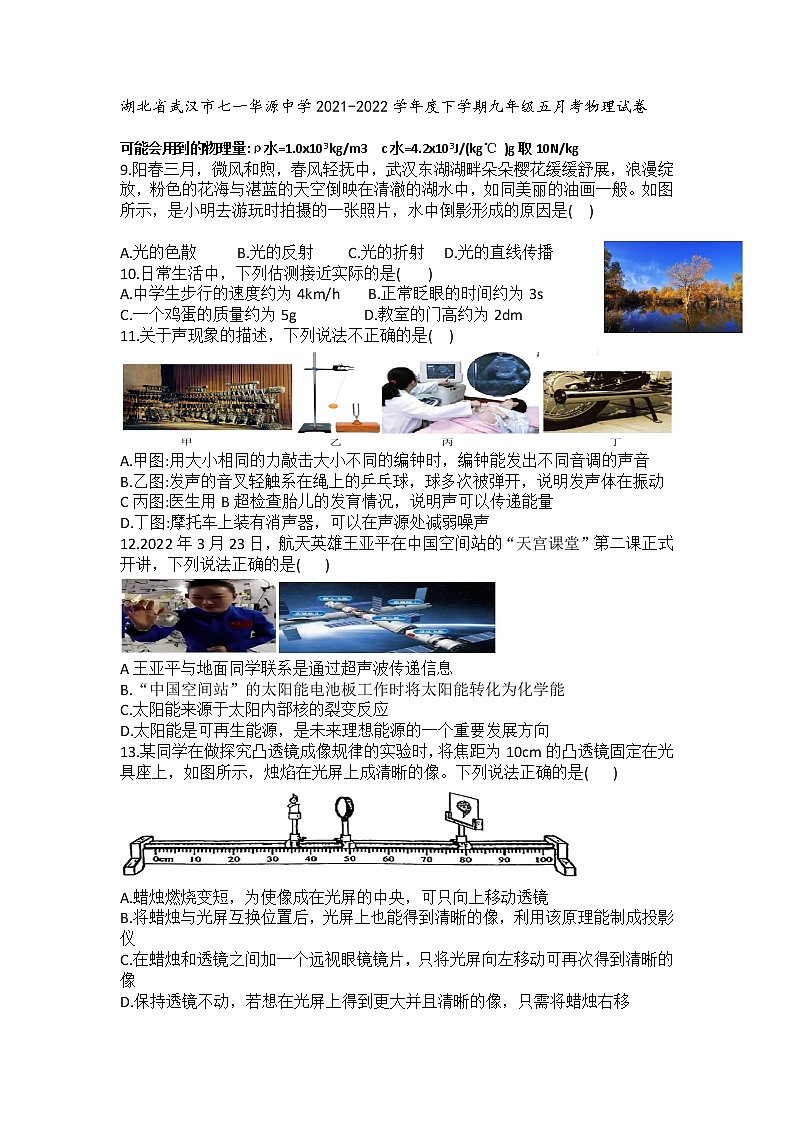

湖北省武汉市七一华源中学2021-2022学年度下学期九年级五月物理试卷

这是一份湖北省武汉市七一华源中学2021-2022学年度下学期九年级五月物理试卷，共6页。试卷主要包含了如图所示等内容，欢迎下载使用。

可能会用到的物理量:ρ水=1.0x103kg/m3 c水=4.2x103J/(kg℃ )g取10N/kg
9.阳春三月，微风和煦，春风轻抚中，武汉东湖湖畔朵朵樱花缓缓舒展，浪漫绽放，粉色的花海与湛蓝的天空倒映在清澈的湖水中，如同美丽的油画一般。如图所示，是小明去游玩时拍摄的一张照片，水中倒影形成的原因是( )
A.光的色散 B.光的反射 C.光的折射 D.光的直线传播
10.日常生活中，下列估测接近实际的是()
A.中学生步行的速度约为4km/h B.正常眨眼的时间约为3s
C.一个鸡蛋的质量约为5g D.教室的门高约为2dm
11.关于声现象的描述，下列说法不正确的是( )
A.甲图:用大小相同的力敲击大小不同的编钟时，编钟能发出不同音调的声音
B.乙图:发声的音叉轻触系在绳上的乒乓球，球多次被弹开，说明发声体在振动
C丙图:医生用B超检查胎儿的发育情况，说明声可以传递能量
D.丁图:摩托车上装有消声器，可以在声源处减弱噪声
12.2022年3月23日，航天英雄王亚平在中国空间站的“天宫课堂”第二课正式开讲，下列说法正确的是( )

A王亚平与地面同学联系是通过超声波传递信息
B.“中国空间站”的太阳能电池板工作时将太阳能转化为化学能
C.太阳能来源于太阳内部核的裂变反应
D.太阳能是可再生能源，是未来理想能源的一个重要发展方向
13.某同学在做探究凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上，如图所示，烛焰在光屏上成清晰的像。下列说法正确的是( )
A.蜡烛燃烧变短，为使像成在光屏的中央，可只向上移动透镜
B.将蜡烛与光屏互换位置后，光屏上也能得到清晰的像，利用该原理能制成投影仪
C.在蜡烛和透镜之间加一个远视眼镜镜片，只将光屏向左移动可再次得到清晰的像
D.保持透镜不动，若想在光屏上得到更大并且清晰的像，只需将蜡烛右移
14.如图，是某运动员撑杆跳的情形，不计空气阻力，以下说法正确的是( )
A.撑杆形变后产生的弹力是运动员施加的
B.撑杆形变最大的时候，运动员的受到的力是非平衡力
C.撑杆形变最大的时候，运动员的弹性势能最大
D.运动员在最高点时，他若失去一切外力，将保持静止
15.如图所示。生活中很多事物都蕴含着丰富的物理知识。下列说法正确的是( )
A甲图，卫生间的地漏存水杯是一个连通器
B.乙图，拿着自制气压计从一楼爬到十楼，玻璃管内水柱高度会逐渐降低
C.丙图，往B管中吹气时，则A管中的水面会下降
D.丁图，用撞击锤柄下端的方法使锤头套紧在锤柄上，主要是利用了锤柄具有惯性
16.如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。abc是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是( )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变电阻大小的
C.若只将ab接入电路，顺时针转动旋钮时灯泡变亮
D.若只将bc接入电路，顺时针转动旋钮时灯泡变暗
17.如图所示，关于家庭电路，下列说法正确的是( )
A.图甲中洗衣机插头上标着字母E的导线与洗衣机的金属外壳相连
B.图乙是空气开关，当家庭电路中有人触电时会“跳闸”
C.图丙是漏电保护器，会在插座短路时迅速切断电流
D.图丁中试电笔用来检查电气设备是否带电时，为了安全，不能触碰金属笔尖和金属笔卡
18,下图是有关“电与磁”的四幅图，对电与磁的关系描述正确的是()
A.如图甲，奥斯特实验证实了磁能产生电
B.如图乙，由小磁针静止时N极的指向可以判断螺线管的a端与电源正极连接
C.如图丙，扬声器与发电机工作原理相同
D.如图丁，话筒与电动机工作原理相同

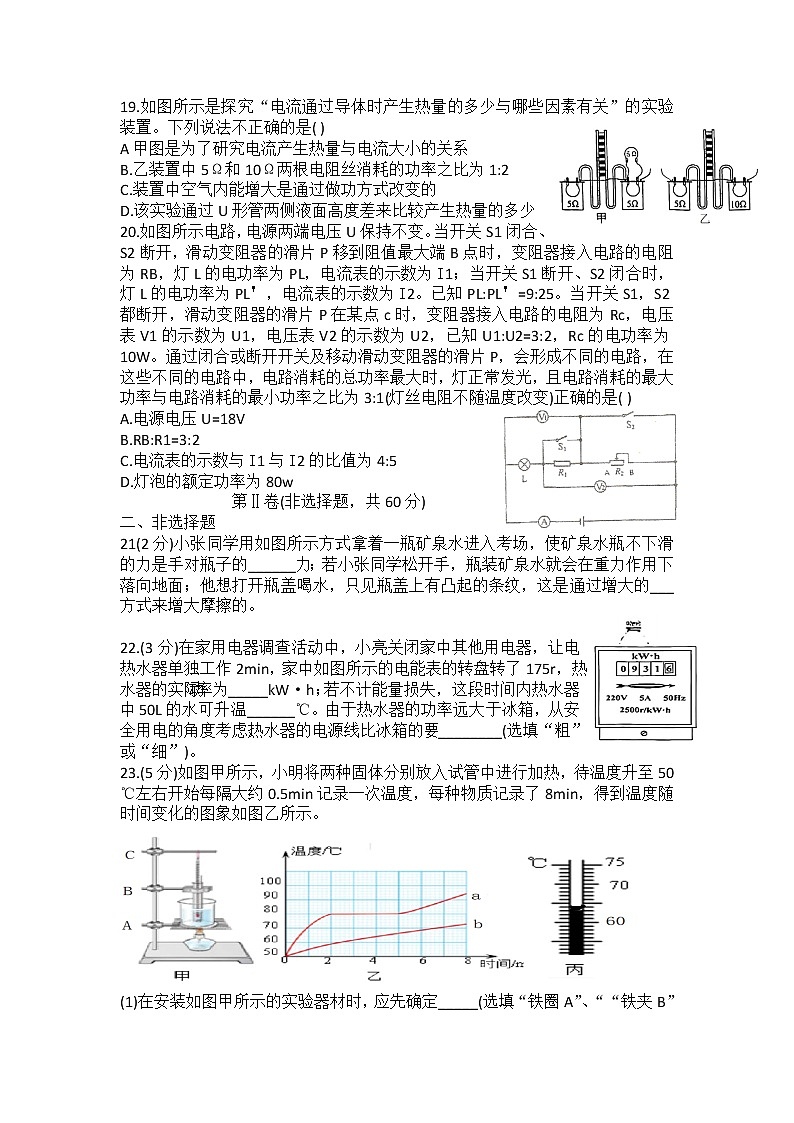

19.如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置。下列说法不正确的是( )
A甲图是为了研究电流产生热量与电流大小的关系
B.乙装置中5Ω和10Ω两根电阻丝消耗的功率之比为1:2
C.装置中空气内能增大是通过做功方式改变的
D.该实验通过U形管两侧液面高度差来比较产生热量的多少
20.如图所示电路，电源两端电压U保持不变。当开关S1闭合、S2断开，滑动变阻器的滑片P移到阻值最大端B点时，变阻器接入电路的电阻为RB，灯L的电功率为PL，电流表的示数为I1；当开关S1断开、S2闭合时，灯L的电功率为PL＇，电流表的示数为I2。已知PL:PL＇=9:25。当开关S1，S2都断开，滑动变阻器的滑片P在某点c时，变阻器接入电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2=3:2，Rc的电功率为10W。通过闭合或断开开关及移动滑动变阻器的滑片P，会形成不同的电路，在这些不同的电路中，电路消耗的总功率最大时，灯正常发光，且电路消耗的最大功率与电路消耗的最小功率之比为3:1(灯丝电阻不随温度改变)正确的是( )
A.电源电压U=18V
B.RB:R1=3:2
C.电流表的示数与I1与I2的比值为4:5
D.灯泡的额定功率为80w
第Ⅱ卷(非选择题，共60分)
二、非选择题
21(2分)小张同学用如图所示方式拿着一瓶矿泉水进入考场，使矿泉水瓶不下滑的力是手对瓶子的______力；若小张同学松开手，瓶装矿泉水就会在重力作用下落向地面；他想打开瓶盖喝水，只见瓶盖上有凸起的条纹，这是通过增大的___方式来增大摩擦的。
22.(3分)在家用电器调查活动中，小亮关闭家中其他用电器，让电热水器单独工作2min，家中如图所示的电能表的转盘转了175r，热水器的实际功率为_____kW·h；若不计能量损失，这段时间内热水器中50L的水可升温______℃。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要________(选填“粗”或“细”)。
23.(5分)如图甲所示，小明将两种固体分别放入试管中进行加热，待温度升至50℃左右开始每隔大约0.5min记录一次温度，每种物质记录了8min，得到温度随时间变化的图象如图乙所示。
(1)在安装如图甲所示的实验器材时，应先确定_____(选填“铁圈A”、““铁夹B”或“铁棒C”)的位置，实验过程中某时刻温度计的示数如图丙所示，此时温度计的示数为_______℃。
(2)如图乙所示，当物质a的温度为80℃时，物质a__________(选填“一定”、“不可能”或“可能”)处于固液共存态。
(3)下列措施中，一定不能延长物质a熔化时间的是________(填字母)。
A.增加试管中物质a的质量 B.增加烧杯中水的质量
C.降低烧杯中烧水的初温 D.撤掉酒精灯或用“小火”加热
(4)对物质b的判断正确的是____(填字母)。
A.一定是晶体B.一定是非晶体 C.可能是品体
24.(4分)在探究“压力的作用效果与哪些因素有关”的实验时，某同学利用小桌、海绵和砝码等器材进行如图所示的实验。

(1)实验中通过观察观________来比较压力的作用效果，物理学上把这种物理研究方法叫做___________。
(2)分析图乙和图_____两次实验，可得出结论:当压力一定时，受力面积越小，压力的作用效果越明显。
(3)请在丙上画出小桌对海绵的压力示意图。
25.(5分)如图所示，是探究“浮力的大小跟哪些因索有关”的实验过程。
(1)金属块A浸没在水中时，受到的浮力是______N。
(2)分析乙、丙两图实验数据可得:物体所受的浮力大小与_________________有关，分析丙、丁两图可知，浮力大小跟物体没入液体深度_____(选填“有关”或“无关”)。
(3)由图中数据可算出金属块A的密度是______Kg/m3，盐小的密度是_____Kg/m3
26.(6分)小乐同学按图甲所示的电路图，完成“测量小灯泡电功率”实验。可用器材：标有2.5V字样的灯泡、电压恒为4.5V的电源、滑动变阻器R1“20Ω1A”、R2“50Ω 1A”、R3“100Ω 0.1A”电流表(量程为0~0.6A、0~3A)电压表(量程为0~3V、0~15V)。

(1)请根据图甲的电路图用笔画线代替导线将图乙的实物连接成完整电路(导线不许交叉)
(2)小乐按照正确步骤操作后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来小乐应该________(填选项前的字母)。
A.更换小灯泡 B.检查电路是否断路
C.移动滑动变阻器的滑片，观察小灯泡是否发光
(3)实验过程中，移动滑动变阻器滑片到某一位置，发现电压表示数为2.2V，在甲电路图中，若要灯泡正常发光。则应向______(选填“A”或“B”)端移动滑片，当小灯泡正常发光时，电流表示数为0.3A，小灯泡的额定功率为_____W。
(4)小乐又陆续测量出了灯泡在不同电压下对应的电流，并填入表中，根据表中数据可知，小乐选择的滑动变阻器是_________(选填“R1”、“R2”或“R3”)。
(5)做完实验并断开开关一段时间后，灯泡的电阻可能是_____(选填“0Ω”、“4Ω”、“5Ω”或“9Ω”)。
27.(9分)热爱生活从节约用水开始，小安的爸爸调节了家中卫生间水箱的进水阀调节杆，以节约用水。在爸爸的介绍下小安认识了冲水水箱，其中进水装置的结构示意图如图所示，当水箱中没有水或水较少时，水从进水阀的进水孔流进水箱，直到浮盖在水的浮力作用下上升，通过进水阀调节杆拉动浮臂到水平位置时，恰好使固定在浮特臂B点位置的止水塞堵住进水孔，从而关闭进水阀。当水箱中的水被放出，水面下降后，浮臂自动释放止水塞，水又注入水箱中。停止注水时，箱内水的深度为30cm，浮盖的一半体积浸入水中，止水塞受到水向下的压力差为8N。已知浮盖质量为50g，浮臂OA是以O为支点的杠杆，A点与进水阀调节杆连接，OB=1cm ，AB=7cm。进水孔的大小为1cm2，进水孔比水箱底高5cm。(除浮盖以外装置其他部分的重力、浮力和体积均不计，不考虑摩擦和水流的作用)
(1)求浮盖的重力:
(2)求浮盖体积:
(3)停止注水后，进水阀内进水孔处水向下的压强。
湖北省武汉市七一华源中学2021-2022学年度下学期九年级五月考物理试卷答案
