初中物理12.2 滑轮教案配套ppt课件

这是一份初中物理12.2 滑轮教案配套ppt课件，共34页。PPT课件主要包含了新课导入，请同学们欣赏一幅漫画，起重机上的滑轮，学习目标，定滑轮和动滑轮，课堂探究，电动起重机的动滑轮，探究实验，探究定滑轮的特点，实验器材等内容，欢迎下载使用。
胖子与瘦子在提米的过程中，使用了什么工具，为什么会出现这种情况？
除了杠杆之外，滑轮也是一种常见的简单机械，它在日常生活中的应用非常广泛。大家在生活中见过滑轮吗？使用滑轮有什么特点呢？

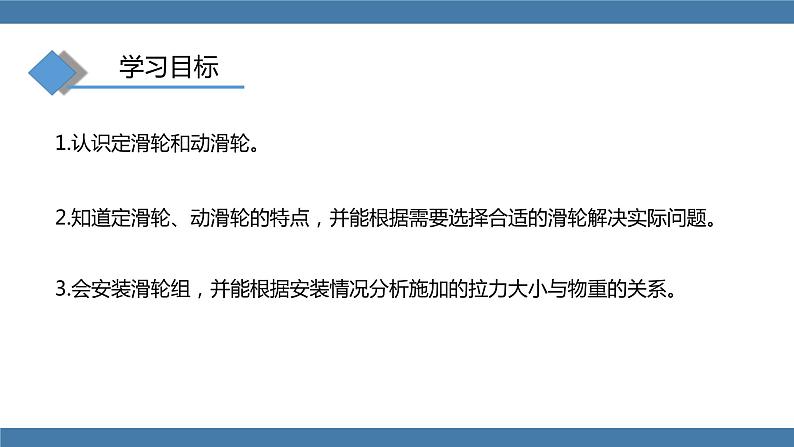

1.认识定滑轮和动滑轮。。
2.知道定滑轮、动滑轮的特点，并能根据需要选择合适的滑轮解决实际问题。
3.会安装滑轮组，并能根据安装情况分析施加的拉力大小与物重的关系。

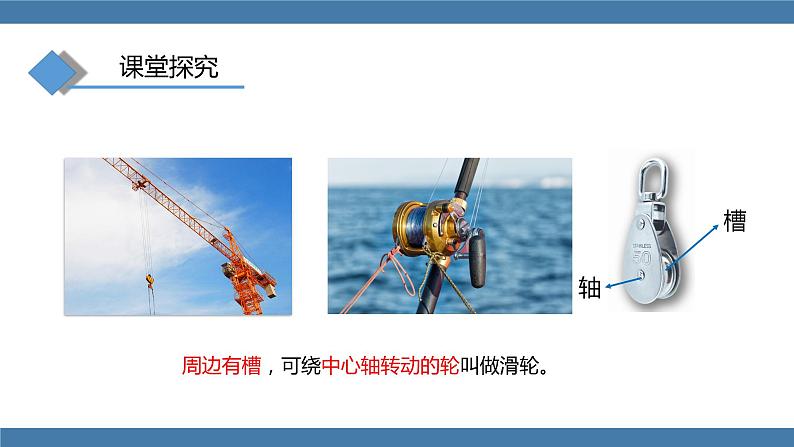

周边有槽，可绕中心轴转动的轮叫做滑轮。

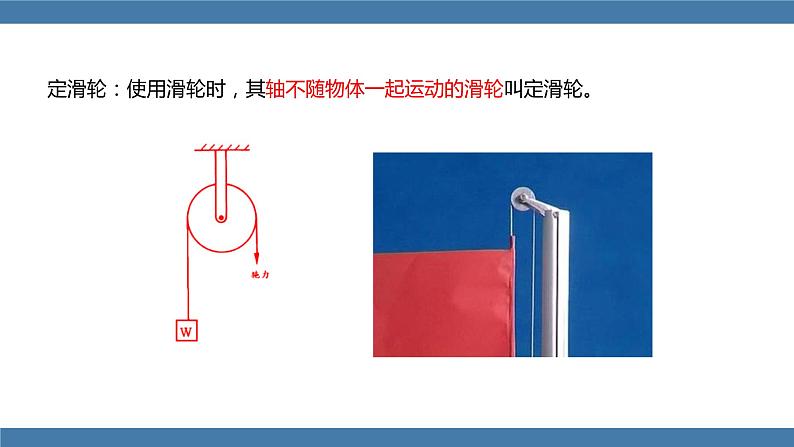

定滑轮：使用滑轮时，其轴不随物体一起运动的滑轮叫定滑轮。

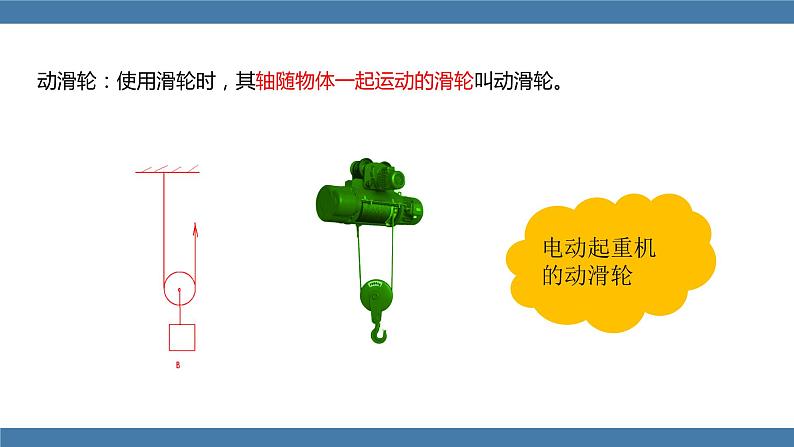

动滑轮：使用滑轮时，其轴随物体一起运动的滑轮叫动滑轮。
探究动滑轮与定滑轮的特点
实验需要测量的物理量如下表格
铁架台、定滑轮、细线、钩码、刻度尺、弹簧测力计
如图所示，把定滑轮固定在铁架台上，钩码挂在细线的一端；弹簧测力计挂在细线的另一端，用力缓慢拉动弹簧测力计向下匀速运动。
（1）用弹簧测力计直接测出钩码的重力 G。
（2）使用定滑轮缓缓提升钩码，记录整个过程中拉力的大小 F、钩码上升的距离 h物、拉力移动的距离 s绳 及拉力的方向。
（3）改变拉力的方向分别沿竖直方向拉升、斜着拉升、水平拉升钩码，观察拉力F1、 F2、 F3、的大小。把实验数据记入表格中。
（4）改变钩码的重力，重复上述实验。
（1）拉力与重力的大小关系：F=G，即使用定滑轮不省力。（2）拉力的方向：可以改变。（3）拉力（绳末端）移动距离S绳与钩码上升高度h物的关系： S绳=h物，相等。
使用定滑轮不省力； 不省距离，可以改变力的方向。
可以改变力的方向是指：
拉力的方向与物体运动方向相反（或不同）。
铁架台、动滑轮、细线、钩码、刻度尺、弹簧测力计
如图所示，把绳子一端固定在铁架台上，另一端通过动滑轮挂在测力计的挂钩上；钩码挂在动滑轮的轴上，用力缓慢拉动弹簧测力计竖直向上匀速运动。
（1）用弹簧测力计直接测出钩码的重力G。（2）使用弹簧测力计缓缓竖直向上拉动滑轮提升钩码，记录整个过程中用力大小F、钩码升高的距离h及拉力移动的距离s。
（3）将测量结果填入表格。改变钩码的个数，重复上述实验过程。
（1）拉力与重力的关系：F＜G，即使用动滑轮省力。 若不计动滑轮的重力及摩擦力时，则拉力：F=G/ 2。（2）拉力的方向：不能改变。（3）拉力（绳末端）移动距离S与钩码上升高度h的关系： S绳=2h物。
【分析数据，归纳结论】
使用动滑轮可以省力， 但不改变力的方向，且费距离。
拉力（绳末端）移动距离S是物体上升高度h的2倍：S拉=2h物。
1.下列各图中利用了动滑轮的是(　　)
2.在下图中，物体 A 重为 G，在拉力 F 的作用下，物体沿水平桌面做匀速直线运动，已知物体受到的摩擦力为 f，则人对绳的拉力 F 的大小等于(　　)A. 0.5GB. 2GC. 0.5fD. 2f
滑轮组的特点：① ____改变力的方向；②_______省力；③______距离。
定滑轮和动滑轮组合在一起的装置叫做滑轮组。
若忽略动滑轮重和摩擦，则
使用滑轮组时，忽略摩擦，滑轮组用几段绳子吊着物体，提起物体所用的力就是物重和动滑轮重的几分之一，即动力
s 指的是绳子自由端移动的距离；h 是指物体上升的高度；n 表示承担物重的绳子的段数。
滑轮组有几段绳子吊着物体，绳子自由端移动的距离就是物体升高距离的几倍： s=nh。
（1）确定绳子的段数用 n= — 或 n= — 来求，当n不是整数时，要采用只入不舍的“进一法”处理小数位。
（2）滑轮组的绕绳方法当承重绳子的段数n为奇数时，绳子的固定端在动滑轮上；当承重绳子的段数n为偶数时，绳子的固定端在定滑轮上；概括为“奇动偶定”。
3.如图所示，某同学用重为 10 N 的动滑轮匀速提升重为 50 N 的物体，不计摩擦，则该同学所用拉力 F 的可能值是( )A.20 N B.25 NC.30 N D.35 N
4.某工业园的车间工人用如图所示的滑轮组把重物提起 1 m 的高度，不计绳重和摩擦。下列关于这个滑轮组工作的说法中，正确的是（　　）A.绳子自由端被拉下了 3 mB.使用这个滑轮组不能改变力的方向C.使用这个滑轮组能省力D.使用这个滑轮组能省功
由一个轴和一个大轮组成能绕共同的轴线转动的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
轮子和轴固定在一起，大轮带动小轮运动。
轻轻转动门把手，就可以把门锁打开；司机用不大的力转动方向盘，在轴上就能产生较大的力使汽车转弯。
轮轴：由一个轴和一个大轮组成能绕共同的轴线转动的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
由一个轴和一个大轮组成能绕共同的轴线转动的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
注意：轮轴使用时，当轮半径是轴半径的n倍时，在不计摩擦情况下，作用在轮上的力的大小为作用在轴上的力的大小的 n 分之一。
斜面：是一个费了距离但能省力的简单机械。
注意：斜面长是斜面高度的n 倍时，在不计摩擦的情况下，所用的推力为物重的 n 分之一。
汽车在蜿蜒盘旋的公路上行驶到山顶便是利用了斜面这种简单机械。
