    物理九年级全册第十六章 电压 电阻第3节 电阻优质课件ppt

    展开

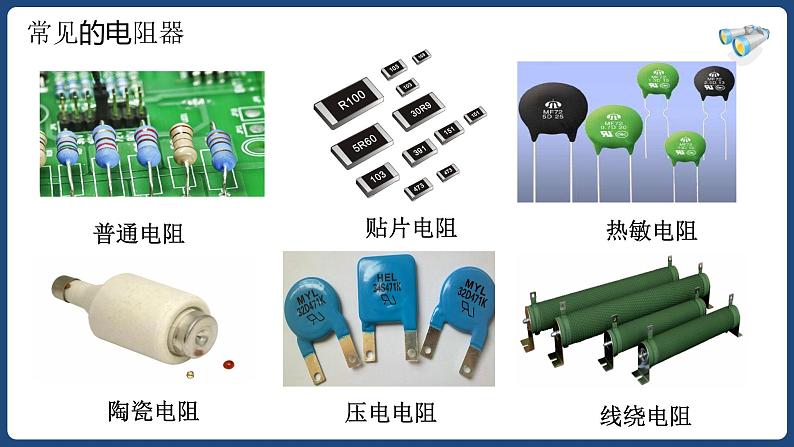

    这是一份物理九年级全册第十六章 电压 电阻第3节 电阻优质课件ppt,共33页。PPT课件主要包含了铜质导线,铝质导线,镀银音响线,想想议议,粗细相同,演示实验,实验现象,普通电阻,热敏电阻,陶瓷电阻等内容,欢迎下载使用。

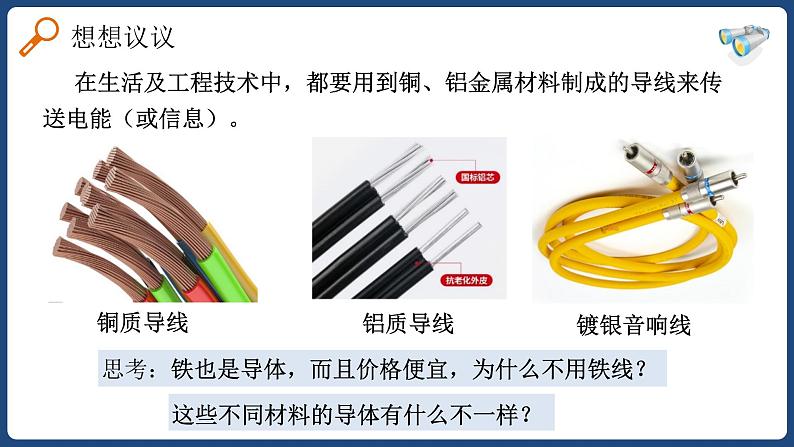

    在生活及工程技术中,都要用到铜、铝金属材料制成的导线来传送电能(或信息)。
    思考:铁也是导体,而且价格便宜,为什么不用铁线?
    这些不同材料的导体有什么不一样?

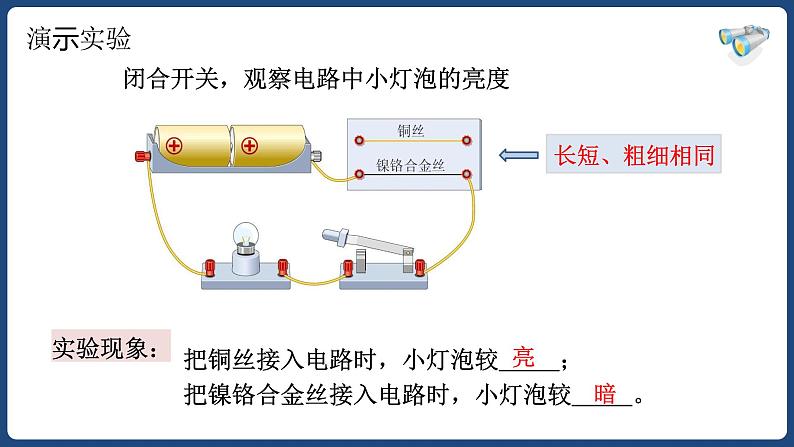

    闭合开关,观察电路中小灯泡的亮度
    把铜丝接入电路时,小灯泡较 ;把镍铬合金丝接入电路时,小灯泡较 。
    思考:在相同的电压下,通过铜丝的电流比镍铬合金丝的大,为什么会有这种差别呢?

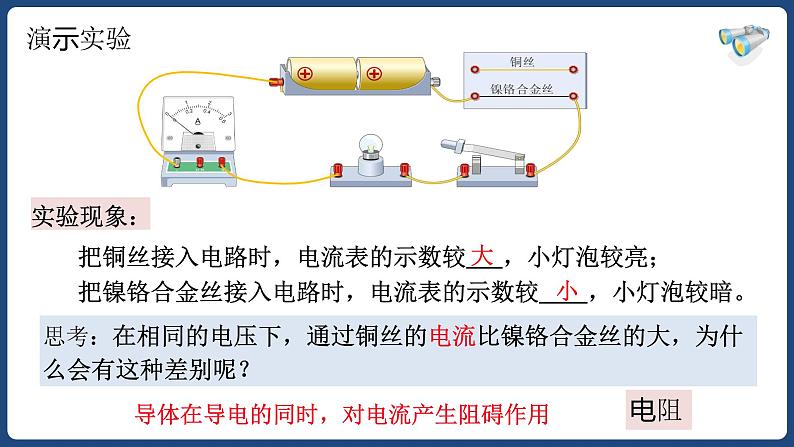

    把铜丝接入电路时,电流表的示数较 ,小灯泡较亮;把镍铬合金丝接入电路时,电流表的示数较 ,小灯泡较暗。
    导体在导电的同时,对电流产生阻碍作用

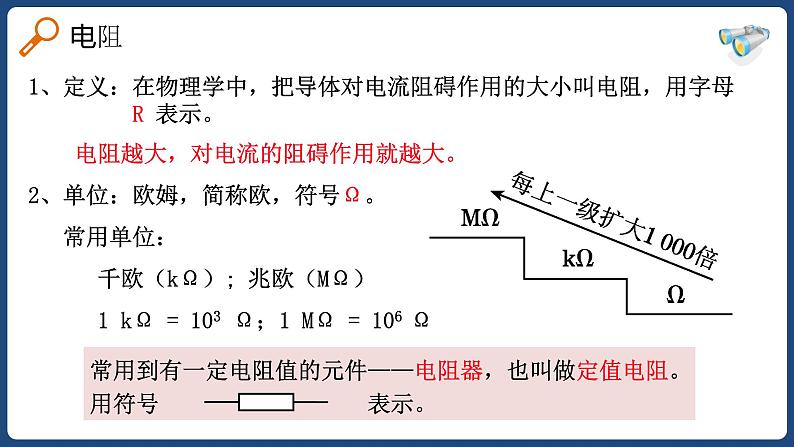

    1、定义:在物理学中,把导体对电流阻碍作用的大小叫电阻,用字母 R 表示。 电阻越大,对电流的阻碍作用就越大。2、单位:欧姆,简称欧,符号Ω。 常用单位: 千欧(kΩ); 兆欧(MΩ) 1 kΩ = 103 Ω;1 MΩ = 106 Ω
    常用到有一定电阻值的元件——电阻器,也叫做定值电阻。用符号 表示。
    欧姆(1789-1854),德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆是家里七个孩子中的长子,他的父亲是一位熟练的锁匠,爱好哲学和数学。欧姆从小就在父亲的教育下学习数学,这对欧姆以后的发展起了一定的作用。
    欧姆在物理学中的主要贡献是发现了欧姆定律。
    另外,欧姆还发现了电阻与导线的长度及横截面的关系。

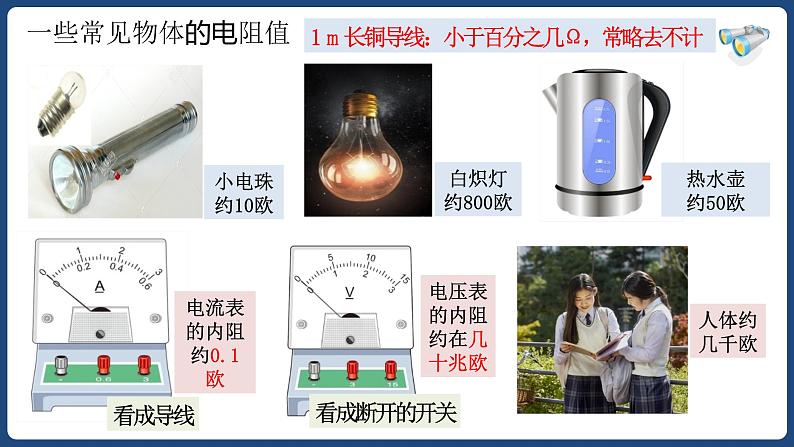

    电流表的内阻约0.1欧
    电压表的内阻约在几十兆欧
    1 m 长铜导线:小于百分之几Ω,常略去不计
    提出问题:导体的电阻大小与哪些因素有关呢?
    ①电阻的大小可能与导体的长短有关。②电阻的大小可能与导体的材料有关。③电阻的大小可能与导体的粗细有关。④电阻的大小可能与导体的温度有关。⑤电阻的大小可能与············有关。
    思考:①在实验中采用什么方法去研究?
    ②在实验中怎样比较电阻的大小?
    通过导体电流的大小(间接显示法)
    ①探究导体的电阻是否与导体的长度有关
    在本研究中应该控制导体的_________和___________不变,研究当导体的 发生变化时,导体电阻的变化情况。
    选用长的镍铬合金丝时,电流 ;选用短的镍铬合金丝,电流 。
    分析实验数据,归纳结论
    结论:导体的电阻与导体的 有关。在材料、横截面积相同时,导体越长,电阻越 。
    ②探究导体的电阻是否与导体的横截面积有关
    在本研究中应该控制导体的_________和___________不变,研究当导体的 发生变化时,导体电阻的变化情况.
    选用粗的镍铬合金丝时,电流 ;选用细的镍铬合金丝时,电流 。
    结论:导体的电阻与 有关。在 相同时,横截面积越大,电阻越 。
    ③探究导体的电阻是否与导体的材料有关
    在本研究中应该控制导体的_________和___________不变,研究当导体的 发生变化时,导体电阻的变化情况.
    选用铜丝时,电流 ;选用镍铬合金丝时,电流 。
    结论:导体的电阻与 有关。在 相同时,导体的材料不同,电阻 。
    导体电阻是否与导体的温度有关呢?
    结论:对大多数导体来说,温度越高,电阻越 。
    导体的电阻与导体的长度、横截面积、材料有关。在材料、横截面积相同时,导体越长,电阻越 。在材料、长度相同时,导体的横截面积越大,电阻越 。在长度、横截面积相同时,导体的材料不同,电阻 。
      电阻是导体本身的一种性质。一段导体不论是否接入电路,都有电阻,且电阻大小不变。 它的大小取决于导体的材料、长度、横截面积,还受 影响。
    用类比法理解影响电阻大小的因素
    导体的长为1米、横截面积为1毫米2的不同材料的金属丝在20 ℃时的电阻值
    1. 为什么不用又多又便宜的钢铁来做导线?
    2. 通常情况下用什么材料来做导线?高压输电线用什么材料来做导线?
    同种情况下,钢铁做导线,电能损耗更大。
    通常情况下用铜、铝做导线。高压输电线用横截面积较大的铝线进行输送电能的。
    高压线的绝缘子用陶瓷材料。
    一些材料的导电能力和绝缘能力
    导体和绝缘体之间没有绝对的界限。
    铜、铝、橡胶、陶瓷都是良好的电工材料。
    介于中间的锗、硅是常用的半导体材料。
    1. 半导体 导电能力介于导体和绝缘体之间的叫做半导体。常见物质材料为:锗、硅等。 利用半导体材料制成的二极管、三极管和电阻、电容等元件直接做在硅单晶片上(俗称芯片),就成了集成电路。 没有半导体就没有我们今天的现代化生活。
    1. 如图所示,将不同导体接到电路A、B之间时,闭合开关,可通过观察、比较_____________________来判断不同导体电阻的大小;若两个导体的电阻差异不大,则可以在电路中串联一个________作进一步的判断。
    2. 有两条粗细相同、材料相同的导线,甲长20cm,乙长1.3m,哪条导线电阻大,为什么? 3.有两条长短相同、材料相同的导线,甲的横截面积为0.4cm2,乙的横截面积为2mm2,哪条导线电阻大,为什么?4.“铜导线比铁导线的电阻小。”这种说法对吗?应该怎么说?
    乙。因为甲乙粗细相同、材料相同,乙比甲长。
    乙。因为甲乙长短相同、材料相同,乙比甲细。
    不对。应该说:长度相同、粗细相同的铜导线的电阻比铁导线的电阻小。
    《实验探究“影响电阻大小的因素”》
     换算关系:1 kΩ = 103 Ω 1MΩ =103 kΩ
    电阻:把导体对电流的阻碍作用叫电阻。用字母 R 表示。
    国际单位:欧姆,简称欧,符号Ω。
    常用单位:千欧(kΩ)、兆欧(MΩ)
    符号:
    导体的电阻与导体的长度、横截面积、材料有关。在材料、横截面积相同时,导体越长,电阻越大。在材料、长度相同时,导体的横截面积越大,电阻越小。在长度、横截面积相同时,导体的材料不同,电阻不同。
    1.关于导体的电阻,下列说法中正确的是( @18@ )A.导体导电说明它对电流没有任何阻碍作用B.导体的电阻越大,说明它对电流的阻碍作用越小C.相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关D.导体的电阻由它两端的电压和通过的电流决定
    2.下列说法正确的是( @19@ )A.通过导体的电流为零,导体的电阻也为零B.通过导体的电流越大,导体的电阻一定越小C.导体两端的电压为零,导体的电阻也为零D.导体的电阻是导体本身的一种性质
    3.如果在粗细和长度相同的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线,最好选用( @20@ )A.铜丝B.铁丝C.镍铬合金丝D.三种材料都一样
    5.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一个开关、若干根导线,现需要研究的课题有:①导体的电阻跟它的横截面积的关系;②导体的电阻跟它的长度的关系;③导体的电阻跟它的材料的关系。由上述实验器材可以完成的研究课题是( @22@ )A.只有①B.只有②C.①②D.①②③
