河南省漯河市舞阳县2019-2020学年八年级下学期期末物理试题

这是一份河南省漯河市舞阳县2019-2020学年八年级下学期期末物理试题，共17页。试卷主要包含了F2等内容，欢迎下载使用。

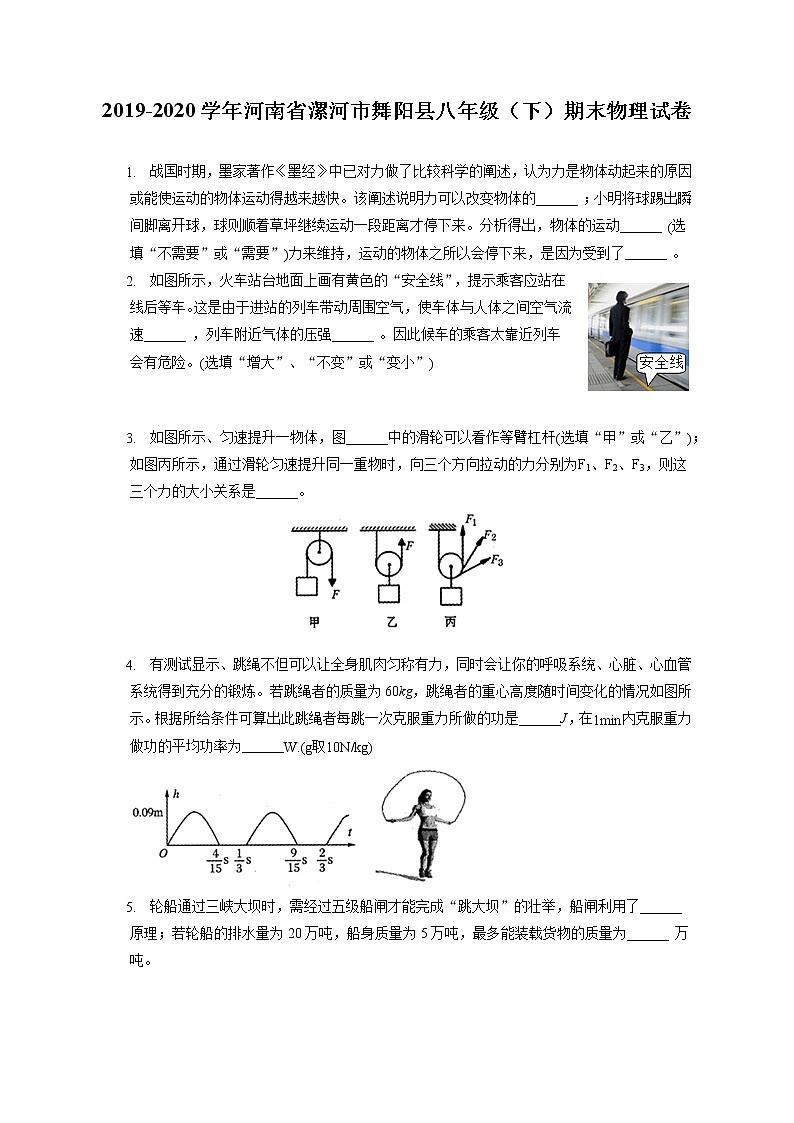

2019-2020学年河南省漯河市舞阳县八年级（下）期末物理试卷     战国时期，墨家著作《墨经》中已对力做了比较科学的阐述，认为力是物体动起来的原因或能使运动的物体运动得越来越快。该阐述说明力可以改变物体的______ ；小明将球踢出瞬间脚离开球，球则顺着草坪继续运动一段距离才停下来。分析得出，物体的运动______ 选填“不需要”或“需要”力来维持，运动的物体之所以会停下来，是因为受到了______ 。    如图所示，火车站台地面上画有黄色的“安全线”，提示乘客应站在线后等车。这是由于进站的列车带动周围空气，使车体与人体之间空气流速______ ，列车附近气体的压强______ 。因此候车的乘客太靠近列车会有危险。选填“增大”、“不变”或“变小”
     如图所示、匀速提升一物体，图______中的滑轮可以看作等臂杠杆选填“甲”或“乙”；如图丙所示，通过滑轮匀速提升同一重物时，向三个方向拉动的力分别为、、，则这三个力的大小关系是______。
    有测试显示、跳绳不但可以让全身肌肉匀称有力，同时会让你的呼吸系统、心脏、心血管系统得到充分的锻炼。若跳绳者的质量为60kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件可算出此跳绳者每跳一次克服重力所做的功是______J，在内克服重力做功的平均功率为______取

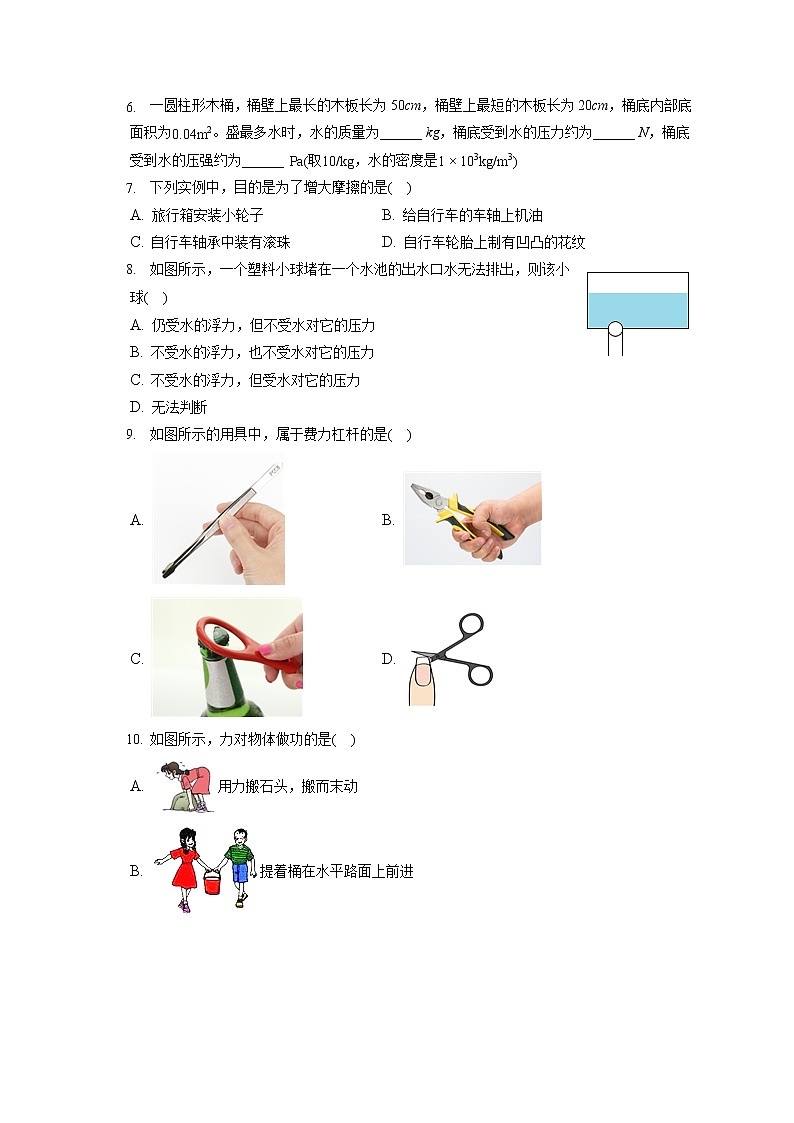

     轮船通过三峡大坝时，需经过五级船闸才能完成“跳大坝”的壮举，船闸利用了______ 原理；若轮船的排水量为20万吨，船身质量为5万吨，最多能装载货物的质量为______ 万吨。    一圆柱形木桶，桶壁上最长的木板长为50cm，桶壁上最短的木板长为20cm，桶底内部底面积为。盛最多水时，水的质量为______ kg，桶底受到水的压力约为______ N，桶底受到水的压强约为______ 取，水的密度是    下列实例中，目的是为了增大摩擦的是(    )A. 旅行箱安装小轮子 B. 给自行车的车轴上机油
C. 自行车轴承中装有滚珠 D. 自行车轮胎上制有凹凸的花纹    如图所示，一个塑料小球堵在一个水池的出水口水无法排出，则该小球(    )A. 仍受水的浮力，但不受水对它的压力
B. 不受水的浮力，也不受水对它的压力
C. 不受水的浮力，但受水对它的压力
D. 无法判断    如图所示的用具中，属于费力杠杆的是(    )A.  B.
C.  D. 如图所示，力对物体做功的是(    )A. 用力搬石头，搬而末动
B. 提着桶在水平路面上前进

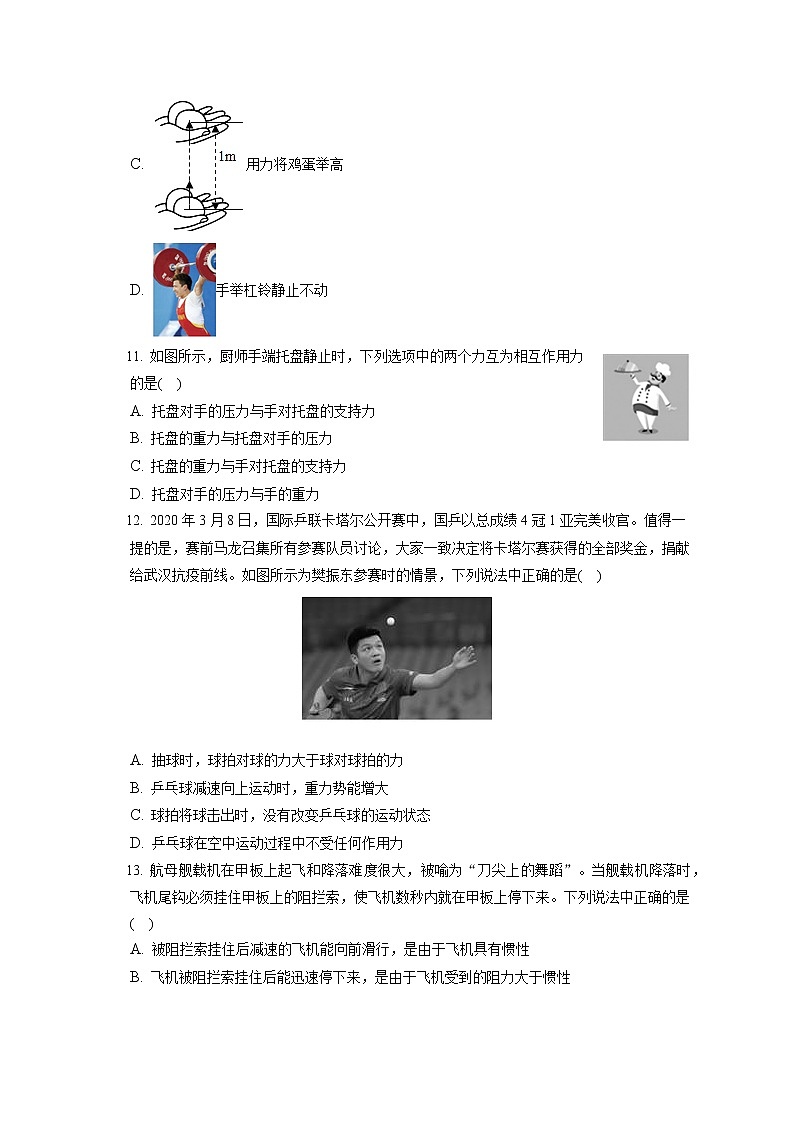

C. 用力将鸡蛋举高
D. 手举杠铃静止不动如图所示，厨师手端托盘静止时，下列选项中的两个力互为相互作用力的是(    )A. 托盘对手的压力与手对托盘的支持力
B. 托盘的重力与托盘对手的压力
C. 托盘的重力与手对托盘的支持力
D. 托盘对手的压力与手的重力2020年3月8日，国际乒联卡塔尔公开赛中，国乒以总成绩4冠1亚完美收官。值得一提的是，赛前马龙召集所有参赛队员讨论，大家一致决定将卡塔尔赛获得的全部奖金，捐献给武汉抗疫前线。如图所示为樊振东参赛时的情景，下列说法中正确的是(    )
A. 抽球时，球拍对球的力大于球对球拍的力
B. 乒乓球减速向上运动时，重力势能增大
C. 球拍将球击出时，没有改变乒乓球的运动状态
D. 乒乓球在空中运动过程中不受任何作用力航母舰载机在甲板上起飞和降落难度很大，被喻为“刀尖上的舞蹈”。当舰载机降落时，飞机尾钩必须挂住甲板上的阻拦索，使飞机数秒内就在甲板上停下来。下列说法中正确的是(    )A. 被阻拦索挂住后减速的飞机能向前滑行，是由于飞机具有惯性
B. 飞机被阻拦索挂住后能迅速停下来，是由于飞机受到的阻力大于惯性
C. 被阻拦索挂住后减速的飞机能向前滑行，是由于飞机受到的合力向前
D. 飞机被阻拦索挂住后能迅速停下来，是由于飞机受到的合力向后小宁同学随科学考察队乘坐“科普号”科考船对太平洋海域进行科学考察。到达某海域后，他利用超声波测位仪测得海底深度为1000米，然后他把一只装有一些铁砂的普通玻璃瓶密封后，投入大海设海水密度均匀，海水对瓶的阻力不计，以下可能出现的现象是(    )A. 玻璃瓶漂浮于海面 B. 玻璃瓶悬浮于海水中某一深度
C. 玻璃瓶下沉到某一深度后破碎 D. 玻璃瓶完好无损地沉海底在抗击“新冠肺炎”的战斗中，不少地方都运用无人机监控防疫情况。请你在图中画出当无人机悬停在空中时的受力示意图所受空气浮力忽略不计。
 如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，是箱体的重心。画出使旅行箱在图示位置静止时的最小动力F及箱体所受重力G的示意图。
 小明利用U形管压强计和装有水的大烧杯来探究液体内部压强的特点。实验前，他注意到U形管两边的液面已处在同一水平线上，如图甲所示。

当他将金属盒浸没于水中后，发现U形管两端液面如图乙所示的情景，则实验装置可能出现了______ 问题。
排除故障后，他重新将金属盒浸没于水中，发现随着金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，如图丙所示，由此可知液体内部的压强与______ 有关。
小明发现保持金属盒在丙中深度不变，只改变金属盒的方向，U形管两边液柱的高度差______ 选填“变化”或“不变化”，表明在相同条件下液体内部向各个方向的压强______ 选填“相等”或“不相等”。如图甲是探究“影响滑动摩擦力大小的因素”的实验装置，实验所用的长木板，一面比较光滑，另一面比较粗糙。同学们根据猜想进行了实验，得出数据如表所示：
 实验序号长木板表面木块放置方式拉动木块的个数弹簧测力计示数①较粗糙平放1②较粗糙平放2③较光滑平放2④较光滑侧放2实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据______ 的知识可知，滑动摩擦力的大小与______ 相等；
由实验序号______ 可以探究滑动摩擦力的大小是否和接触面的粗糙程度有关；
由实验序号①②可得到的结论是：滑动摩擦力的大小和______ 有关；
若在图甲的装置中，木块在运动过程中所受的拉力突然变大，滑动摩擦力将______ ；若木块的运动速度突然变小其所受的摩擦力将______ ；以上均填“变大”、“变小”或“不变”
同学们在老师的指导下对实验装置进行改进，用如图乙所示的方式测量滑动摩擦力，发现效果更好。图乙实验中，______ 选填“一定”或“不一定”要匀速拉动长木板；
根据在本实验中的收获，请写出一种避免汽车在冰雪路面出现打滑的具体做法：______ 。小吴利用如图甲所示的器材“探究浮力的大小跟物体浸入液体的体积是否有关”。

如图所示，小吴用弹簧测力计测出物块重，并把它慢慢放入烧杯内的水中。
根据测力计的示数，小吴绘制了弹簧测力计对物块的拉力和物块所受浮力随浸入水的深度变化的图象。小吴分析图象可知：
①图线______选填“a”或“b”是描物块所受浮力随浸入水的深度变化的图象；
②如果物块完全浸没在水中后测力计的示数为，则______N、______N、______N。
③由图象可以得出结论：浮力的大小跟物体浸入液体的深度______选填“有关”或“无关”。
如果将水换成盐水再次进行实验已知，则______选填“大于”、“小于”或“等于”。如图是某科技小组设计的在岸边打捞水中金属块的装置示意图，每个滑轮重为100N，均匀实心金属块的密度为，金属块的质量为80kg。绳重和摩擦、滑轮与轴及杠杆支点处的摩擦、水对金属块的阻力均忽略不计，金属块一直匀速上升。水的密度，g取
在金属块还未露出水面时，求此时金属块所受到的浮力；
在金属块未露出水面时，求人的拉力F；
金属块在水中匀速上升2m，且金属块未露出水面时，求人的拉力所做的功。为保障残障人土通行安全和便利，有关部门要求公共场所配套无障碍设施。如图为一种残疾人专用通道相当于斜面，长12m、高。某人乘坐电动轮椅在此通道上沿直线匀速向上行驶至水平台面，用时10s。人和电动轮椅的总质量为96kg。求：
电动轮椅沿通道运动的速度是多少？
此人乘坐轮椅静止在水平台面时，轮胎与台面的总接触面积为，则台面受到的压强是多大？
上行过程中，若该电动轮椅上坡时牵引力的功率为200W，则该通道的机械效率是多少？
答案和解析 1.【答案】运动状态  不需要  阻力 【解析】解：力可以使物体由静止变为运动或使运动的物体运动得越来越快，这说明力可以改变物体的运动状态；
被踢出的足球在草坪滚动越来越慢，最后会停下来，是因为受到阻力的作用，说明力可以改变物体的运动状态。
故答案为：运动状态；不需要；阻力。
力可以改变物体的运动状态，但力不是使物体运动的原因。
本题考查了力的作用效果和力与运动的关系，尤其要注意力是改变物体运动状态的原因，但力不是使物体运动的原因。
 2.【答案】增大  变小 【解析】解：列车进站时，由于速度较大，使车体与人体之间空气流动速度增大，列车附近气体的压强变小，人外侧的压强不变，在内外压强差的作用下，乘客容易被压向列车出现事故。
故答案为：增大；变小。
液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大，压强越小。
掌握流体流速和压强的关系，并能用流体压强知识解释有关问题。
 3.【答案】甲   【解析】解：由图知，甲不随货物一起升降是定滑轮，其本质是等臂杠杆；
固定绳子的一端与动滑轮接触的地方为支点，各力臂如下：

可知，的力臂为直径，力臂最大，的力臂较大，的力臂最小，由杠杆平衡条件知，当阻力与阻力的力臂的乘积一定时，动力臂越大，动力越小。故三个力的关系为：。
故答案为：甲；  。
定滑轮的本质是等臂杠杆，不省力，也不省距离；
找出支点，分析三个力的力臂的大小后，由杠杆平衡条件分析。
本题考查了定滑轮，动滑轮的特点，在使用动滑轮时，只有当竖直向上拉绳子时，拉力才是物重的一半。
 4.【答案】54 162 【解析】解：
跳绳者每跳一次克服重力所做的功：；
由图分析可知，每跳一次，则在lmin内跳绳的次数为次，
则lmin内克服重力做功的平均功率：；
故答案为：54；162。
求解克服重力所做的功可利用公式求解计算功的大小，利用功率的公式计算功率的大小。
求解此类问题要结合功的公式和功率的计算公式进行求解。看懂图意是解答此题的关键。
 5.【答案】连通器   【解析】解：据船闸的结构特点可知，其在工作时，上端开口，下部连同，即符合连通器的定义，所以船闸是利用连通器的原理工作的。
轮船排开水的质量：，
轮船排开水的重力为：，
轮船受到的浮力为：，
而轮船漂浮在水面上，，
所以，货物的重力为：，
则最大载货量为：。
故答案为：连通器；。
上端开口、下端相连通的容器叫连通器；船闸是连通器的应用。
根据一艘轮船的排水量可求出排开水的重力，根据阿基米德原理可求出船满载时受到的浮力，再利用物体的漂浮条件，船受到的浮力等于船自重加上货物重，从而可以计算出货物的重力，再利用公式计算货物的质量。
此题考查了连通器的应用、液体压强的特点、阿基米德原理和物体的漂浮条件的应用，是一道综合性较强的题目，明确排水量的含义排开水的质量是本题的关键。
 6.【答案】8 80 2000 【解析】解：桶壁上最短的木板长为20cm，桶内最多装水的深度，
桶内水的体积：
，
由可得桶内最多盛水的质量：
；
桶底受到水的压强：
；
由可得桶底受到水的压力：
。
故答案为：8；80；2000。
桶内最多装水的深度等于桶壁上最短的木板长度，利用求桶内水的体积，再利用求桶内最多盛水的质量；
利用求桶底受到水的压强，再利用求桶底受到水的压力。
本题考查了密度公式、压强定义式、液体压强公式的应用，注意：桶内水最大深度等于短板的长度。
 7.【答案】D 【解析】解：A、旅行箱底部装有轮子，用滚动摩擦代替滑动摩擦减小摩擦。不符合题意。
B、给自行车的车轴上机油，在压力一定时，减小接触面的粗糙程度来减小摩擦。不符合题意。
C、自行车轴承中装有滚珠。这是用滚动摩擦代替滑动摩擦来减小摩擦的，不符合题意。
D、自行车轮胎上制有凹凸不平的花纹，在压力一定时，增大接触面的粗糙程度来增大摩擦。符合题意。
故选：D。
增大摩擦的方法：在压力一定时，增大接触面的粗糙程度。在接触面的粗糙程度一定时，增大压力。
减小摩擦的方法：在压力一定时，减小接触面的粗糙程度。在接触面的粗糙程度一定时，减小压力。使接触面脱离。滚动摩擦代替滑动摩擦。
增大有益摩擦和减小有害摩擦的事例在生活中随处可见，我们应学会用已有的知识对它们进行分析和判断。
 8.【答案】C 【解析】解：浮力产生的原因是液体对物体上下表面产生的压力差；
将塑料小球堵在一个水池的出口处，球的上表面受到水向下的压力，而下表面不受水的压力，所以该小球不受浮力。
故选项ABD错误，C正确。
故选：C。
浮力指物体在流体包括液体和气体中，上下表面所受的压力差。据此分析。
物体上、下面浸没在液体中的深度不同，物体下部受到液体向上的压强较大，压力也较大，可以证明，浮力等于物体所受液体向上、向下的压力之差。若下表面不在液体中，则该物体只受到水的压力而不受浮力。
 9.【答案】A 【解析】解：镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A符合题意；
B.钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C.起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D.剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选：A。
结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
本题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
 10.【答案】C 【解析】解：
A、用力搬石头，搬而末动，有力作用在石头上，石头在力的作用下没有通过距离，所以力对物体没有做功，故A不符合题意。
B、提着桶在水平路面上前进，人给水桶的力向上，水桶向上没有通过距离，所以力对物体没有做功，故B不符合题意。
C、用力将鸡蛋举高，人给鸡蛋的力向上，鸡蛋向上移动了距离，所以力对物体做功，故C符合题意。
D、手举杠铃静止不动，手给杠铃的力向上，杠铃没有移动距离，所以力对物体没有做功，故D不符合题意。
故选C。
本题要抓住做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可。
有力有距离，力对物体不一定做功，物体必须在力的作用下通过了距离，力对物体才做功。
 11.【答案】A 【解析】解：A、托盘对手的压力与手对托盘的支持力，作用在两个物体上，是一对相互作用力，故A正确；
B、托盘的重力与托盘对手的压力，没有相互作用在彼此物体上，不是一对相互作用力，故B错误；
C、托盘的重力与手对托盘的支持力，大小相等、方向相反、作用在一条直线上、作用在一个物体上，是一对平衡力，故C错误；
D、托盘对手的压力与手的重力方向相同，大小不等，不是一对相互作用力，故D错误。
故选：A。
二力平衡力的条件是：大小相等、方向相反、作用在一条直线上、作用在一个物体上；
相互作用力的条件：大小相等、方向相反、作用在一条直线上、作用在不同的物体上；
根据平衡力的条件和相互作用力的条件进行判断。
此题主要考查学生对平衡力的辨别，学习中特别要注意平衡力和相互作用力的区别：是否作用于同一物体。
 12.【答案】B 【解析】解：
A、抽球时，球拍对乒乓球的作用力与乒乓球对球拍的作用力是一对相互作用力，二者大小相等，故A错误；
B、乒乓球减速向上运动时，高度增加、速度减小，质量不变，即重力势能增加，故B正确；
C、球拍击球时，乒乓球的运动方向和速度大小都发生了改变，所以乒乓球的运动状态发生改变，故C错误；
D、乒乓球在空中运动过程中，受到重力和空气阻力的作用，故D错误。
故选：B。
物体间力的作用是相互的，两个相互作用力大小相等、方向相反、作用在同一直线上；
重力势能大小的影响因素：质量、位置高度，质量越大，高度越高，重力势能越大；
力的作用效果有两个，一个是可改变物体的运动状态；一个是可改变物体的形状，运动状态的改变包括：速度大小的改变和方向的改变；
地球表面及附近的一切物体都受到重力的作用。
本题考查了相互作用力的特点、影响重力势能的因素、力的作用效果、物体的受力分析等力学中的多个知识点，都是基础内容，是必须掌握的。
 13.【答案】AD 【解析】解：飞机被阻拦索挂住后减速仍能继续向前滑行，是因为飞机具有惯性，仍然保持向前的运动状态，惯性不是力，不能与力比较大小，故A正确，B错误；
飞机被阻拦索挂住后能迅速停下来，是因为阻力改变了飞机的运动状态，飞机受到地面阻力和绳索阻力的作用，这两个力的合力向后，故C错误，D正确。
故选：AD。
惯性是指物体能够保持原来运动状态不变的性质，任何物体都具有惯性，惯性不是力；
阻力的方向总是与物体的相对运动方向相反。
本题以航空母舰上的舰载机为载体，考查了惯性、阻力的方向等知识，注重了物理知识和生产生活实际的结合，注重了学以致用。
 14.【答案】AC 【解析】解：
将装有一些铁砂的普通玻璃瓶，投入大海：
A、若玻璃瓶的密度小于海水的密度，最后将漂浮在海面上，故A有可能发生；
B、若玻璃瓶的密度等于海水的密度，在海水中受到的浮力等于重力，受平衡力，由于原来运动，浸入大海后将做匀速直线运动，不会悬浮于某一深度，故B不可能发生；
CD、若玻璃瓶的密度大于海水的密度，在海水中受到的浮力小于重力，将加速下沉；由于是普通玻璃瓶，随着下沉深度增大，受到海水的压强增大，大到一定程度，玻璃瓶将会被压碎，不会完好无损地沉入海底，故C可能发生，D不可能发生。
可见可能发生的现象是AC。
故选：AC。
装有一些铁砂的普通玻璃瓶，其密度不确定，投入大海，和海水的密度比较，有三种可能：玻璃瓶漂浮、悬浮、下沉，分析三种情况下的情形判断正误；注意液体压强随深度的增加而增大。
本题考查了物体浮沉条件的应用和液体压强的特点，易错点在B的判断，注意玻璃瓶原来是运动的。
 15.【答案】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：
 【解析】首先对无人机进行受力分析，然后按照力的示意图的画法画出各个力；
画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。
 16.【答案】解：
①过箱子的重心点作竖直向下的作用力G即为箱子所受的重力，如图所示：
②由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，此时动力最小，动力F的方向垂直于动力臂向上，如下图所示：
 【解析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可。
要想抬起拉杆时的动力最小，就要求动力臂最长，支点到动力作用点的距离作为动力臂最长，根据力与力臂的关系可画出最小作用力F。
本题考查重力的示意图和力臂的画法，求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂。
 17.【答案】橡皮管漏气  深度  不变化  相等 【解析】解：当他将金属盒浸没于水中后，发现U形管两端液面相平，说明橡皮管出现漏气现象，因此在使用压强计之前要用手轻压金属盒，看U形管液面是否变化。
金属盒没入水中的深度增大，U形管两边液面的高度差逐渐变大，所以在液体密度一定时，液体越深，液体压强越大，所以液体压强跟液体深度有关。
小明保持丙图金属盒在水中的深度不变，改变金属盒的方向，观察中发现U形管两边的高度差没有改变，由此可得：在同一深度，液体向各个方向的压强相等。
故答案为：橡皮管漏气；深度；不变化；相等。
压强计的金属盒浸没在液体中，压强计的U形管左右液面是相平的，说明橡皮管破裂而漏气。
液体压强大小跟液体深度和密度有关。探究液体压强跟深度关系时，控制液体的密度不变，改变液体深度；探究液体压强跟方向的关系时，控制深度、密度不变，改变金属盒的方向；探究液体压强跟密度时，控制深度不变，改变密度的大小。
掌握液体压强大小的影响因素，利用控制变量法探究液体压强大小的影响因素。
 18.【答案】二力平衡  弹簧测力计的示数  ②③  压力大小  不变  不变  不一定  在冰面上撒炉渣或安装防滑链或在汽车上增加货物的重力 【解析】解：实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡的知识可知，弹簧测力计的示数与滑动摩擦力的大小相等；
要探究滑动摩擦力的大小是否和接触面的粗糙程度有关，需要控制压力大小相同，接触面的大小相同，接触面的粗糙程度不相同，实验②③符合题意；
由实验序号①②知，接触面粗糙程度相同，压力不相同，且压力越大，弹簧测力计的示数越大，滑动摩擦力越大，故可得到的结论是：滑动摩擦力的大小和压力的大小有关；
若在甲装置中，木块在运动过程中所受拉力突然变大，压力和接触面的粗糙程度都不变，滑动摩擦力不变；若木块的运动速度突然变小，压力和接触面的粗糙程度都不变，其所受摩擦力不变；
图乙实验中，木块相对于地面处于静止状态，受到的滑动摩擦力和测力计的拉力是一对平衡力，大小相等，故不一定要匀速拉动长木板；
汽车在冰雪路面上行驶时出现打滑，说明摩擦力过小，为增大摩擦，可现象的具体做法：在冰面上撒炉渣或在汽车上增加货物的重力。
故答案为：二力平衡；弹簧测力计的示数；②③；压力大小；不变；不变；不一定；在冰面上撒炉渣或安装防滑链或在汽车上增加货物的重力。
根据二力平衡的条件分析；
影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论；
图乙实验中，木块相对于地面处于静止状态，受到滑动摩擦力和测力计的拉力是一对平衡力；
汽车在冰雪路面上行驶时出现打滑，说明摩擦力过小，增大压力和增大接触面粗糙程度可增大摩擦力。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对过程和方法的考查。
 19.【答案】无关  大于 【解析】解：由图甲知，弹簧测力计的分度值为，所以物体的重力为；
图乙中，图象b表示的是随物体浸入液体深度的增大，物体受到的浮力开始越来越大，最后保持不变；图象a表示的是随物体浸入液体深度的增大，物体受到的拉力开始越来越小，最后保持不变。所以描述浮力与深度关系的是b；
①图乙中，图象a表示的是随物体浸入液体深度的增大，物体受到的拉力越来越小，在没有浸入水中时，弹簧测力计的示数即为图中的大小物体的重力；
②图象a中的表示物体全部浸没后弹簧测力计的拉力，则，表示重力，则，
图象b中的表示物体全部浸没后，物体所受的浮力；又知道物体全部浸没后受到三个力的作用，向下的重力和向上的浮力、拉力，此时物体处于静止状态，受的是平衡力，即重力等于浮力加拉力，所以；
则；
③根据图乙可知，物块浸没在水中后所受浮力不变，因此物块浸没在水中后所受浮力大小与误块所处的深度无关；
如果将水换成盐水再次进行实验已知，排开液体的体积相同，浸没的深度相同，液体的密度变大，由可知，物块在盐水中所受浮力大于在水中所受浮力。
故答案为：①b； ②2； ； ；  ③无关； 大于。
①物块在完全浸没前，物块排开水的体积随浸入水深度的增大而增大，根据公式分析浮力变化；物块在完全浸没后，物块排开水的体积不再改变，所以浮力不再变化；
②弄清楚弹簧测力计的分度值和量程，再根据指针所指示刻度来读数；
③读懂图象中物体受到的拉力浮力与所在水的深度的关系，就能得出正确的答案；
浸在液体中的物体受的浮力大小和排开液体的体积、液体密度有关，采用控制变量法来分析。
物体受到的浮力与排开液体的体积大小有关，与所处的深度无关。当物体接触液面不断向下过程中，不要只注意深度的增大，排开液体的体积也是增大的，这才是浮力增大的根本原因。
 20.【答案】解：
因为金属块浸没水中，
所以金属块排开水的体积：
；
金属块所受的浮力：
；
由图知，使用的滑轮组，在金属块未露出水面时，绳重和摩擦、滑轮与轴及杠杆支点处的摩擦、水对金属块的阻力均忽略不计，人的拉力：
；
拉力端移动距离，
人的拉力所做的功：
。
答：在金属块还未露出水面时，此时金属块所受到的浮力为100N；
在金属块未露出水面时，人的拉力F为400N；
金属块在水中匀速上升2m，且金属块未露出水面时，人的拉力所做的功为1600J。 【解析】由于金属块浸没水中，金属块排开水的体积等于金属块的体积，利用密度公式求解，再利用阿基米德原理求金属块所受的浮力；
由图知，使用的滑轮组，绳重和摩擦、滑轮与轴及杠杆支点处的摩擦、水对金属块的阻力均忽略不计，人的拉力；
拉力端移动距离，利用求人的拉力所做的功。
本题考查了密度公式、阿基米德原理、功的公式的应用，计算时注意：在金属块未露出水面时，人的拉力。
 21.【答案】解：斜面长，乘坐电动轮椅在此通道上沿直线匀速向上行驶至水平台面，用时，速度：
；
压力，，
；
推力做的有用功：，
总功：，
斜面的机械效率：
。
答：电动轮椅沿通道运动的速度是；
此人乘坐轮椅静止在水平台面时，轮胎与台面的总接触面积为，则台面受到的压强是；
上行过程中，若该电动轮椅上坡时牵引力的功率为200W，则该通道的机械效率是。 【解析】根据求得速度；
根据求得压强；
知道斜面长s、斜面高，利用求推力做的有用功，利用求总功，斜面的机械效率等于有用功和总功之比。
本题考查压强的计算，速度的计算，机械效率的计算是一道综合题。
