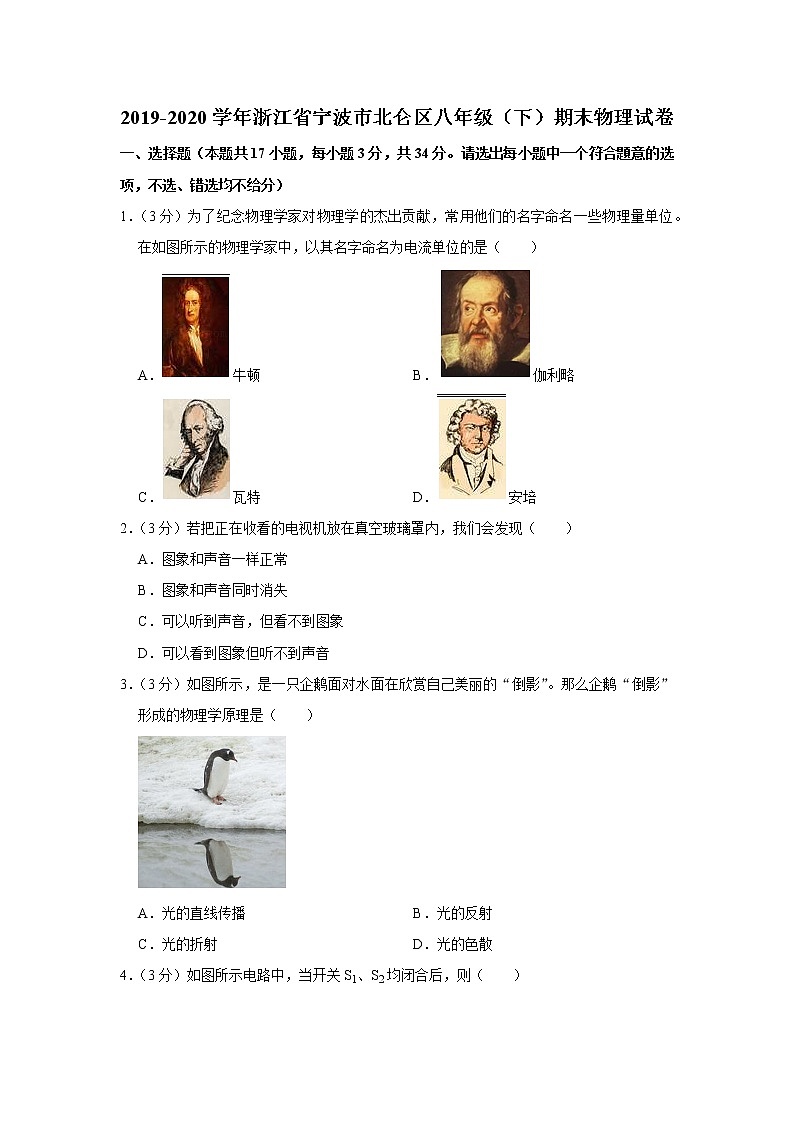

2019-2020学年浙江省宁波市北仑区八年级（下）期末物理试卷
一、选择题（本题共17小题，每小题3分，共34分。请选出每小题中一个符合題意的选项，不选、错选均不给分）
1．（3分）为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。在如图所示的物理学家中，以其名字命名为电流单位的是（　　）
A．牛顿 B．伽利略
C．瓦特 D．安培
2．（3分）若把正在收看的电视机放在真空玻璃罩内，我们会发现（　　）
A．图象和声音一样正常
B．图象和声音同时消失
C．可以听到声音，但看不到图象
D．可以看到图象但听不到声音
3．（3分）如图所示，是一只企鹅面对水面在欣赏自己美丽的“倒影”。那么企鹅“倒影”形成的物理学原理是（　　）

A．光的直线传播 B．光的反射
C．光的折射 D．光的色散

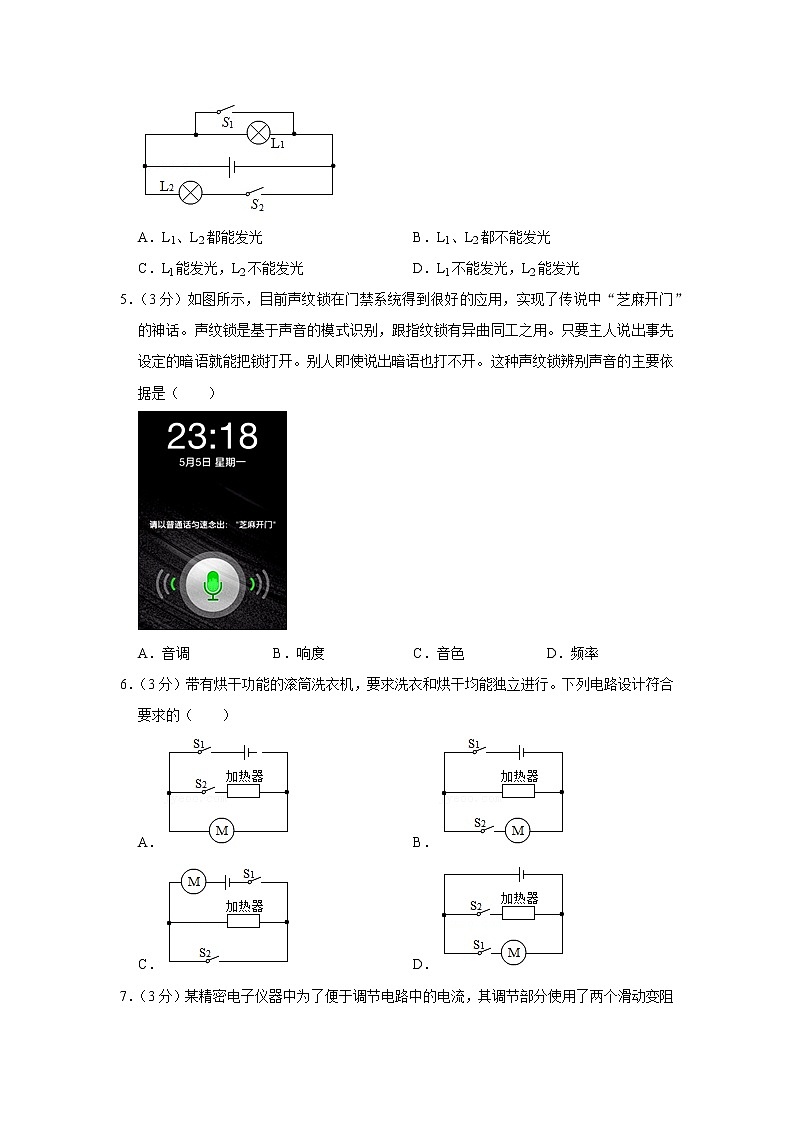

4．（3分）如图所示电路中，当开关S1、S2均闭合后，则（　　）

A．L1、L2都能发光 B．L1、L2都不能发光
C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光
5．（3分）如图所示，目前声纹锁在门禁系统得到很好的应用，实现了传说中“芝麻开门”的神话。声纹锁是基于声音的模式识别，跟指纹锁有异曲同工之用。只要主人说出事先设定的暗语就能把锁打开。别人即使说出暗语也打不开。这种声纹锁辨别声音的主要依据是（　　）

A．音调 B．响度 C．音色 D．频率
6．（3分）带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（　　）
A． B．
C． D．

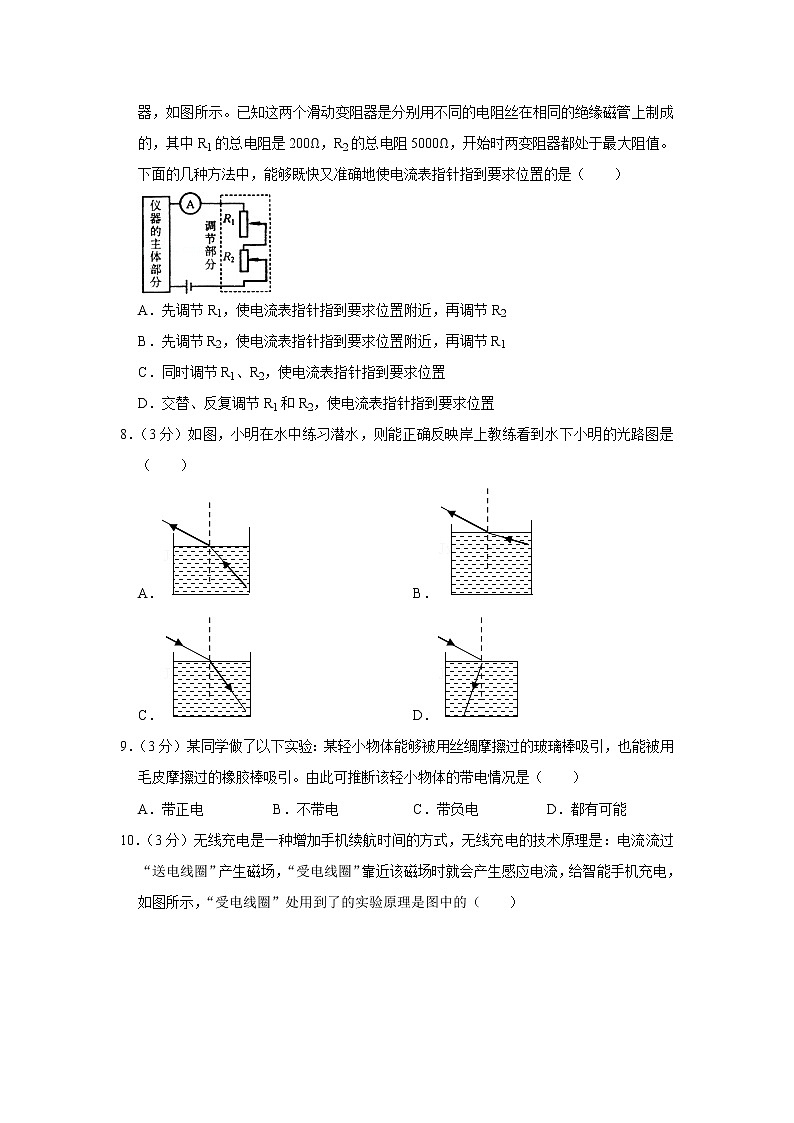

7．（3分）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝在相同的绝缘磁管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（　　）

A．先调节R1，使电流表指针指到要求位置附近，再调节R2
B．先调节R2，使电流表指针指到要求位置附近，再调节R1
C．同时调节R1、R2，使电流表指针指到要求位置
D．交替、反复调节R1和R2，使电流表指针指到要求位置
8．（3分）如图，小明在水中练习潜水，则能正确反映岸上教练看到水下小明的光路图是（　　）
A． B．
C． D．
9．（3分）某同学做了以下实验：某轻小物体能够被用丝绸摩擦过的玻璃棒吸引，也能被用毛皮摩擦过的橡胶棒吸引。由此可推断该轻小物体的带电情况是（　　）
A．带正电 B．不带电 C．带负电 D．都有可能
10．（3分）无线充电是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过“送电线圈”产生磁场，“受电线圈”靠近该磁场时就会产生感应电流，给智能手机充电，如图所示，“受电线圈”处用到了的实验原理是图中的（　　）

A．
B．
C．
D．
11．（3分）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（　　）

A． B．
C． D．
12．（3分）如图所示的电路中电源电压和小灯泡的阻值均保持不变，下列说法正确的是（　　）


A．只闭合开关S1、S2，两个灯泡并联
B．只闭合开关S1，两个灯泡串联
C．只闭合开关S1、S2，只有灯L1亮
D．只闭合开关S1、S3，两个灯泡并联
13．（3分）把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（　　）
A．10cm B．12.5cm C．4.5cm D．7.5cm
14．（3分）如图所示的电路中，开关S闭合后，滑片P从左向右滑动的过程中，下列说法正确的是（　　）


A．灯泡L的亮度变亮 B．灯泡L的亮度变暗
C．电压表的示数将减小 D．电压表的示数将增大
15．（3分）下列作图中，有错误的是（　　）
A．光的反射 B．通电螺线管的极性
C．同名磁极间磁感线分布 D．磁感线和小磁针
16．（3分）人类在探索自然规律的过程中，总结出了许多科学研究方法，如：控制变量法、等效替代法模型法、类比法等。下面是初中科学中的几个研究实例：
①研究磁场时，引入“磁感线”；
②研究电流时，把电流比作水流；
③研究平面镜成像特点时拿一支相同的蜡烛在玻璃板后面移动；
④研究光的传播时，引人“光线”。
上述几个实例中，采用了相同研究方法的是（　　）
A．①② B．②③ C．③④ D．①④
17．（3分）如图所示的电路，将A、B两端接入10V电源，电压表示数为4V；拆去A、B两端电源，再将C、D两端接入20V电源，电压表示数为12V，则R1：R3的值为（　　）

A．3：2 B．1：1 C．9：4 D．4：9
二、填空题（本题共7小题，每空2分，共44分）
18．（6分）GaN蓝光LED是南昌大学江风益院士发现的一种特殊材料发光二极管，具有稳定性好、寿命长等特点。
（1）如图甲所示的是这种产品的LED手电筒，内有5个LED灯，小科在使用时发现有个LED灯不亮，而其他LED灯仍然发光，说明手电筒内的5个LED灯是（填“串联”或“并联”）的；手电筒在使用时，LED灯相当于电路中的 　 　（填“电源”“用电器”或“开关”）。
（2）小科用LED光源代替蜡烛来研究凸透镜成像的规律，当三个光学元件移动到如图乙所示的位置时，光屏上出现了清晰的放大的像。关于本实验中得到的像在生活中的应用，举一个例子：　 　；如果将LED光源与光屏的位置互换，在光屏上仍然能成清晰的像，理由：光路 　 　。

19．（6分）一节干电池的电压是 　 　V；某定值电阻，两端加3V电压时，通过它的电流为0.15A，它的电阻为 　 　Ω；当其两端电压为0V时，它的电阻是 　 　Ω。
20．（4分）如图是某学校校门处放置的一台人脸识别测温一体机能够在测冠体温的同时进行人脸识别，从而辨别学生的身份。通过摄像镜头来捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片进行比对。该摄像镜头相当于　 　镜，这种透镜可用来矫正 　 　眼（填“近视”或“远视”）；当我们走近一体机时，它所成的像将 　 　（填“变大”“变小”或“不变”）。

21．（6分）噪声污染、光污染和电磁污染同水、大气和固体废弃物污染一起被列为当今主要的污染源。城市的主要路段都有如图所示的标识，这是从 　 　处减弱噪声的。光污染主要是建筑物外墙的玻璃、瓷砖等发生 　 　（选填“镜面反射”或“漫反射”）引起的，该种反射 　 　（选填“遵循”“不遵循”）光的反射规律。

22．（6分）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值 　 　，电路中的电流增大，电磁铁的磁性 　 　，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则 　 　是除尘器。

23．（4分）某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中，根据 　 　判断接入M、N两点间电阻的大小，选用的电阻丝是 　 　。

24．（2分）在如图所示的电路中，M为电子集成元件，其电阻与两端所加的电压成正比（即RM＝kUM，式中k为常数）且遵循欧姆定律，R为定值电阻，电源为电压可调的电源。现闭合开关S，增加电源电压。下列说法不正确的 　 　。
A.通过电阻R的电流变大
B.通过电阻R的电流减小
C.电子元件M两端的电压变大
D.电子元件M两端的电压不变

三、实验探究题（本题共2小题，每空3分，共22分）
25．（15分）小科同学在做“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、硬币两支完全相同的蜡烛A和B。

（1）实验中用薄玻璃板代替平面镜的目的是便于确定像的 　 　。
（2）如图甲所示，在玻璃板M前点燃蜡烛A，在玻璃板后面移动蜡烛B。人眼一直在玻璃板 　 　（填“前”或“后”）观察，当移动到A像的位置时，观察到它与蜡烛A的像完全重合。这表明 　 　。
（3）如图乙所示，小科把一枚硬币放在玻璃板前，若将硬币向远离玻璃板的方向移动了3cm，则所成像的大小将 　 　（填“变大”“变小”或“不变”），在此过程中硬币与它的像之间的距离变化了 　 　cm。
26．（18分）图甲是小科“探究电流与电阻的关系”的实验电路图。已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。

（1）小科根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中在这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，小科先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，定值电阻两端电压为 　 　V；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，若要使电压表示数与上一次电压表示数相同，则滑动变阻器接入的阻值要比上一次的 　 　（填“大”或“小”）。小科还想多测组数据，但他不能选用的定值电阻有哪些？　 　。
（3）如果将所测得的数据描成图像来反映实验结论，最可能是下图中的 　 　。
A.
B.
C.
D.
（4）某次实验过程中，闭合开关后，出现了电流表示数为0、电压表示数接近4.5V的情况，电路发生的故障可能是 　 　。
四、解答题（本题共3小题，第27题4分，第28题12分，第29题16分，共18分）
27．（4分）如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。请画出：
（1）光源S的位置；
（2）光线ab经凸透镜后折射光线的大致位置。

28．（12分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为
18Ω．当开关S闭合、S1断开时，电压表示数为3V。
求：（1）电流表的示数I；
（2）电源两端的电压U。
（3）当开关S、S1同时闭合时，电路中变化的电流△I。

29．（16分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图，已知电源电压为12V，定值电阻R0的阻值为30Ω。电流表的量程为0～0.2A，电压表的量程为0﹣9V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：

（1）当监测湿度RH增大时，湿敏电阻R的阻值 　 　，电压表的示数 　 　。（均填“增大”“减小”或“不变”）
（2）当电流表的示数为0.2A时，R接入电路中的阻值是多少？
（3）当电压表示数为7.5V时，通过R0的电流是多少？
（4）装置能监测湿度的最大值为多少？

2019-2020学年浙江省宁波市北仑区八年级（下）期末物理试卷
参考答案与试题解析
一、选择题（本题共17小题，每小题3分，共34分。请选出每小题中一个符合題意的选项，不选、错选均不给分）
1．【解答】解：A、牛顿是伟大的物理学家，其名字被命名为力的单位。故A不符合题意；
B、伽利略是著名的物理学家，但其名字没有被命名为物理量的单位。故B不符合题意；
C、瓦特是英国的物理学家，其名字被命名为功率的单位。故C不符合题意；
D、安培是英国的物理学家，其名字被命名为电流的单位。故D符合题意。
故选：D。
2．【解答】解：图象属于光信号，光的传播不需要介质，光可以在真空中传播，所以把正在收看的电视机放在真空玻璃罩内，我们仍可以看到图象；
声音的传播需要介质，声音不能在真空中传播，所以把正在收看的电视机放在真空玻璃罩内，我们就听不到声音了。
故选：D。
3．【解答】解：平静的水面是一个平面镜，水中“倒影”是景物反射的光照到水面上，形成的倒影，是由光的反射形成的。
故选：B。
4．【解答】解：当开关S1、S2均闭合后，在S1发生短路，两个电灯不亮，会烧坏电源的。
故选：B。
5．【解答】解：音调是指声音的高低，响度是指声音的强弱、大小，音色指声音的特色，不同的人音调和响度可能会相同，但每个人的音色都不相同，所以这种声纹锁辨别声音的主要依据是音色，故C正确。
故选：C。
6．【解答】解：
A．由电路图可知，开关S1闭合时电动机工作，再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；
B．由电路图可知，开关S1闭合时加热器工作，再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；
C．由电路图可知，开关S1闭合时电动机和加热器串联同时工作，再闭合S2时加热器被短路，只有电动机工作，而加热器不能独立工作，故C不符合题意；
D．由电路图可知，只闭合S1时电动机工作，只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。
故选：D。
7．【解答】解：由题意可知，R2比R1大很多（R2＞＞R1），线路中电流I＝．调节R2阻值变化大，对电流影响大，所以要快速将电路中的电流调到要求位置，应先调节大电阻R2，当电流表的指针到达要求位置附近时，若再调节R2使指针达到准确位置就很困难，因为只要有R2很小的调节，就会引起阻值很大的变化，电流I就有大的改变。所以此时要调节小电阻R1，因为它对电流的影响较小，能使指针准确地达到要求位置。故ACD错误，B正确。
故选：B。
8．【解答】解：
（1）岸上教练看到水下的小明，光线是由水下小明“射出”的，即光线的传播方向应该是从水里斜射向空气中，故CD错误；
（2）根据光的折射定律可知，当光由水斜射入空气中时，折射角大于入射角，故B错误、A正确。
故选：A。
9．【解答】解：丝绸和玻璃棒摩擦，因为玻璃棒上的电子转移到丝绸上，玻璃棒缺少电子带正电，丝绸有多余电子带负电；毛皮与橡胶棒摩擦，因为毛皮上的电子转移到橡胶棒带上，毛皮因缺少电子带正电，橡胶棒因有多余电子带负电，该轻小物体能够被带正电、负电的带电体吸引，所以被吸引的轻小物体既不带正电，也不带负电，故ACD错误，B正确；
故选：B。
10．【解答】解：
从题意中知道，手机背面的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A、此图是研究电磁铁磁性强弱与电流的大小的关系的实验，故A不符合题意；
B、图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故B符合题意；
C、图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，故C不符合题意；
D、图中给线圈通电，线圈会转动，说明通电导体受到磁场力的作用，故D不符合题意。
故选：B。
11．【解答】解：原电路图中，两电池串联后给电池供电：
A、两电池是并联的，A错误；
B、电池串联时，应将电池正负极连接起来，即将铜片与锌片连接起来，B正确；
C、两电池的正极连接在一起了，C错误；
D、两个电池没有连入电路中，D错误。
故选：B。
12．【解答】解：AC、只闭合开关S1、S2，则L1会被短路，只有灯泡L2连入电路，只有灯泡L2发光，故AC错误；
B、只闭合开关S1，只有灯泡L2连入电路，故B错误；
D、只闭合开关S1、S3，电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合回到电源的负极，所以两个灯泡并联，故D正确。
故选：D。
13．【解答】解：根据题干条件，此时所成的像是倒立放大的实像，所以满足：5cm＝f＜u＜2f＝10cm，处于这一物距范围内的只有7.5cm。
故选：D。
14．【解答】解：由图可知，该电路为串联电路，电压表测量滑动变阻器右部分的电压；
开关S闭合后，滑片P从左向右滑动的过程中，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，灯泡的实际功率不变，灯泡的亮度由灯泡的实际功率决定的，所以灯泡亮度不变；
滑片P从左向右滑动的过程中，与电压表并联部分的电阻变小，根据U＝IR可知，电压表示数变小，故C正确，ABD错误。
故选：C。
15．【解答】解：A、图中，入射角＝90°﹣45°＝45°，反射角等于入射角，也等于45°，法线垂直镜面，用虚线画出，画图正确，故A正确；
B、根据右手螺旋定则可得，螺线管的左端应为N极，右端为S极，故B错误；
C、在磁体外部，磁感线是N极发出，回到S极，图中磁感线方向正确，故C正确；
D、在磁体外部，磁感线的方向从N极流向S极，由磁极间的相互作用可知，小磁针上端为S极，下端为N极，故D正确。
故选：B。
16．【解答】解：①研究磁场时，引入“磁感线”，采用的是建立模型法；
②研究电流时，把电流比作水流，采用的是类比法；
③研究平面镜成像特点时拿一支相同的蜡烛在玻璃板后面移动，采用的是等效替代法；
④研究光的传播时，引入“光线”，采用的是建立模型法。
比较可知：①和④都采用的是建立模型法。
故选：D。
17．【解答】解：
（1）由图可知，将AB两端接入10V电源时，R1与R2串联，电压表测R2两端的电压，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1＝U﹣U2＝10V﹣4V＝6V，
串联电路中各处的电流相等，即：I＝I1＝I2，
由I＝可得，R1与R2的比值：
＝＝＝＝，即：R1＝R2；
（2）将CD两端接入20V电源，R2与R3串联，电压表测R2两端的电压，
R3两端的电压：U3＝U﹣U2′＝20V﹣12V＝8V，
则R2与R3的比值：＝＝＝＝，即：R3＝R2，
则有：＝＝，故C正确。
故选：C。
二、填空题（本题共7小题，每空2分，共44分）
18．【解答】解：（1）手电筒在使用时，消耗电能产生光能，即是将电能转化为光能的过程，则LED灯相当于简单电路中的用电器；
（2）由图可知，此时的物距小于像距，成倒立、放大的实像，其应用是投影仪或幻灯机；如果将LED光源与光屏的位置互换，根据光路可逆可知，在光屏上仍然能成清晰的像。
故答案为：（1）用电器；（2）投影仪或幻灯机；可逆。
19．【解答】解：一节干电池的电压是1.5V；
由I＝可得定值电阻的阻值：
R＝＝＝20Ω；
电阻是导体本身的一种阻碍电流的性质，与两端的电压大小无关，当导体两端电压为0V时，电阻仍为20Ω。
故答案为：1.5；20；20。
20．【解答】解：摄像机的镜头是一个凸透镜，凸透镜对光线有会聚作用，凹透镜对光线有发散作用。因此需要用凸透镜来矫正远视眼，用凹透镜来矫正近视眼；当我们走近一体机时，物距变小，像距变大，它所成的像将变大。
故答案为：凸透；远视；变大。
21．【解答】解：
（1）图示的标识为“禁鸣喇叭”，这是切断声音的产生，因此是在声源处减弱噪声的；
（2）有些建筑物用玻璃、瓷砖做外墙，在阳光照射下，玻璃、瓷砖就会反射出刺眼的光芒，是因为建筑物玻璃做的外墙表面光滑，光在上面发生镜面反射；镜面反射遵循光的反射规律。
故答案为：声源；镜面反射；遵循。
22．【解答】解：当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上时，电路中的电流增大，根据欧姆定律可知光敏电阻的阻值减小；
当电路中的电流增大，电磁铁的磁性增强，吸引衔铁，使动触点和下面的静触点接触，开启自动除尘模式，所以下面的b是除尘器，上面的a是指示灯。
故答案为：减小；增强；b。
23．【解答】解：（1）将电阻的大小转换成电流表的示数，电流表示数越大则电阻就越小；
（2）要探究“导体电阻的大小与其横截面积的关系”，就应选材料相同、长度相同，横截面积不同的导体甲和乙；
故答案为：（1）电流表示数；（2）甲和乙。
24．【解答】解：由电路图可知，电子集成元件M与电阻R串联，
AB、因电子集成元件M的阻值与两端所加的电压成正比，且遵循欧姆定律，所以，由I＝＝＝可知，增加电源电压时，通过M的电流不变，因串联电路中各处的电流相等，所以，通过电阻R的电流不变，故AB错误；
CD、由U＝IR可知，电阻R两端的电压不变，因串联电路中总电压等于各分电压之和，且电源电压增大，所以，电子元件M两端的电压变大，故C正确，D错误。
故答案为：ABD。
三、实验探究题（本题共2小题，每空3分，共22分）
25．【解答】解：（1）因为玻璃板是透明的，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，说明像和物大小相等；
（3）他将蜡烛A向玻璃板远离3cm，蜡烛A的像也向玻璃板远离3cm；因此，再将蜡烛B移到A像的位置，通过测量，发现蜡烛A与它在玻璃板中像的距离变化了6cm；平面镜所成的像与物体等大，此过程像的大小不变。
故答案为：（1）位置和大小；（2）前；像和物大小相等；（3）不变；6。
26．【解答】解：
（1）原电路中，定值电阻与变阻器并联，电压表串联在电路中是错误的，变阻器应与定值电阻串联，电压表与定值电阻并联，如下所示：

（2）电路连接正确后，小科先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，示数为0.4A，根据欧姆定律可知定值电阻两端电压UR＝IR＝0.4A×5Ω＝2V；
再将5Ω的定值电阻换成10Ω的定值电阻进行实验，滑片未移动的情况下，根据串联分压特点可知，定值电阻两端的电压变大，若要使电压表示数与上一次电压表示数相同，应让滑动变阻器两端的电压变大，则滑动变阻器接入的阻值要比上一次的大；
定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝4.5V﹣2V＝2.5V，
定值电阻分得的电压为变阻器电压的0.8倍，根据分压原理，当变阻器的最大电20Ω连入电路中时，对应的定值电阻最大值为：R滑＝0.8×20Ω＝16Ω，不能选用的定值电阻是20Ω、25Ω和30Ω；
（3）在电压一定时，电流和电阻成反比，如果将所测得的数据描成图像来反映实验结论，I﹣R图像应为反比例函数关系图像，故选C；
（4）电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障。电压表示数为4.5V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了。
故答案为：（1）如上图；（2）2；大；阻值为20Ω、25Ω和30Ω的定值电阻；（3）C；（4）定值电阻断路。
四、解答题（本题共3小题，第27题4分，第28题12分，第29题16分，共18分）
27．【解答】解：
（1）画出像S′的对称点S，可得光源S的位置，连接Sa，可得ab的入射光线；
（2）ab的延长线过凸透镜的焦点，不属于凸透镜的三条特殊光线，由于凸透镜对光线具有会聚作用，折射光线向凸透镜的主光轴靠拢，如图所示：

28．【解答】解：
（1）当开关S闭合、S1断开时，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电流表的示数：
I＝＝＝0.5A；
（2）当开关S闭合、S1断开时，R1、R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，电源两端的电压：
U＝I（R1+R2）＝0.5A×（6Ω+18Ω）＝12V；
（3）当开关S、S1同时闭合时，电路为R1的简单电路，
此时电路中的电流：
I′＝＝＝2A，
则电路中电流的变化量：
△I＝I′﹣I＝2A﹣0.5A＝1.5A。
答：（1）电流表的示数为0.5A；
（2）电源两端的电压为12V；
（3）当开关S、S1同时闭合时，电路中电流的变化量为1.5A。
29．【解答】解：（1）乙图中，两电阻串联，电压表测湿敏电阻R的电压；
由图丙可知，湿度增大，湿敏电阻R的阻值增大，由串联分压规律可知，湿敏电阻两端的电压也增大（即电压表示数增大）；
（2）由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
当电流表的示数为0.2A时，由I＝可得，此时的总电阻：
R总＝＝＝60Ω，
因串联电路总电阻等于各电阻之和，
所以，此时R接入电路中的阻值：
R＝R总﹣R0＝60Ω﹣30Ω＝30Ω；
（3）当电压表示数为7.5V时，由串联电路的电压特点可得，R0两端的电压：
U0＝U﹣UR＝12V﹣7.5V＝4.5V，
此时通过R0的电流：
I′＝＝＝0.15A；
（4）由于电压表量程为0～9V，所以湿敏电阻R两端的电压最大为9V时，此时监测的湿度最大；
由串联电路电压的规律，定值电阻的电压：
U0′＝U﹣UR最大′＝12V﹣9V＝3V；
由欧姆定律，通过R0的电流：
I最小＝＝＝0.1A；
根据欧姆定律可知，R的最大电阻为：
R最大＝＝＝90Ω，
由图丙可知，装置能监测湿度的最大值为80%。
答：（1）当监测湿度RH增大时，湿敏电阻R的阻值增大，电压表的示数增大；
（2）当电流表的示数为0.2A时，R接入电路中的阻值为30Ω；
（3）当电压表示数为9V时，通过R0的电流为0.15A；
（4）装置能监测湿度最大值为80%。
