2021-2022学年贵州省六盘水市盘州市九年级（上）期末物理试卷
一、选择题：（本题包括8个小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1．（3分）我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0．此现象中石墨烯是（　　）
A．超导体 B．导体 C．半导体 D．绝缘体
2．（3分）“加水就能跑的神车”一度成为舆论热点，该汽车实际是利用水解制氢技术获得氢气，通过氢燃料电池给车提供动力（该技术成本很高，目前仍处在试验阶段），但被曲解为“加水就能跑”。下列对该事件的看法正确的是（　　）
A．该车行驶的效率能达到100%
B．氢燃料电池能将化学能转化为电能
C．水解技术制取氢气的过程不需要消耗其它能量
D．“加水就能跑的神车”不需要遵循能量守恒定律
3．（3分）科幻大片《流浪地球》中地球为脱离木星，主人公点燃了木星上的可燃气体，从而将地球推离木星，其中“点燃木星”将地球推开相当于内燃机的（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．（3分）如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观。重阳节前夕，学校倡议同学们用热水为奶奶洗一次脚。关于热水洗脚过程中涉及的物理知识，下列说法正确的是（　　）

A．热水泡脚是通过热传递改变了脚的内能
B．泡在热水中的脚温度升高，内能不变
C．洗脚过程中水的温度降低，比热容变小
D．洗脚水的温度越高，所含的热量越多

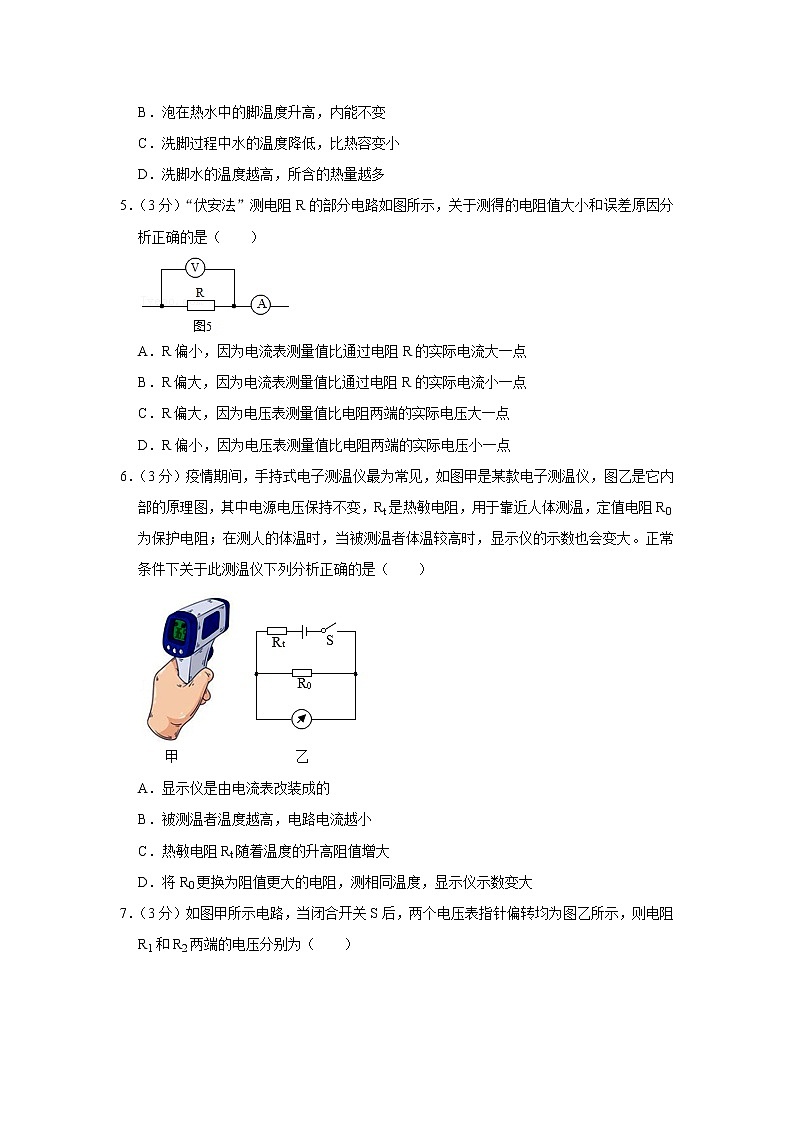

5．（3分）“伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（　　）

A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C．R偏大，因为电压表测量值比电阻两端的实际电压大一点
D．R偏小，因为电压表测量值比电阻两端的实际电压小一点
6．（3分）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，Rt是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪下列分析正确的是（　　）

A．显示仪是由电流表改装成的
B．被测温者温度越高，电路电流越小
C．热敏电阻Rt随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
7．（3分）如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）

A．8V 2V B．10V 2V C．2V 8V D．2V 10V
8．（3分）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器，记录电压表与电流表测得的多组数据，作出U﹣I图线如图乙，下列判断正确的是（　　）

A．随电压表示数的增加，小灯泡的电阻减小
B．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
C．灯泡正常发光时，电路的总功率是2.25W
D．电路中最小电流是0.18A
二、填空题：（本题包括5个小题，第9、10、11小题每空1分，第12、13小题每空2分，共14分。）
9．（2分）PM2.5是大气中直径小于等于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液.我国科研人员研制出PM2.5净化器，其原理如图所示.风扇旋转吸入带有颗粒物的空气，颗粒物接近带有负电荷的金属网C时受到强烈的吸引力，这是因为带电体具有 　 　的性质，但很快又受到光洁金属网C对它的斥力，这又是因为接触后颗粒物也带上负电，同种电荷 　 　.离开金属网C后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为异种电荷 　 　。

10．（3分）如图为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表　 　（选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表　 　（选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表　 　（选填“有”或“无”）示数。

11．（3分）电视节目“荒野求生”中展示了一个野外获取火种的场景：主持人将口香糖的铝纸剥下，剪成5毫米宽、10厘米长、中间较窄的细条，使铝纸条两端的铝面直接接触电池的正负极，很快发现铝纸条中间处开始冒烟，起火苗，如图所示，这是因为铝具有 　 　性（选填“导电”或“导热”），把它的两端直接接入电池正负极，造成短路，电流很 　 　，铝纸条中间最细处的电阻较 　 　，迅速发热使温度达到纸的着火点而燃烧起来。

12．（4分）如图所示，电阻甲和乙的I﹣U图象，甲的电阻R甲＝　 　；如甲、乙并联在2V电路中，干路中的电流I＝　 　A；如甲、乙串联时，通过甲的电流为0.2A时，则电路总功率P＝　 　W。

13．（2分）如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示。图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应。则电源电压为　 　V。

三、简答题：（本题包括3个小题，每小题3分，共9分。）
14．（3分）小红和小明在学习了“分子热运动”之后，知道“一切物质的分子都在永不停息地做无规则运动”。小红说：“妈妈炒菜时，我闻到菜香味，就是这个原因。”小明说：“阳光照进屋子里，有时能看到许多的灰尘在空气中飞舞，灰尘运动也是分子运动。”请你判断小红和小明的说法是否正确？并分别说明理由。
15．（3分）小明发现：家中的一台电热水器使用800W功率工作一段时间后，热水器的电源线温度与室温无差异，而使用3000W功率工作相同时间后，电源线温度明显升高，请你解释上述两次电源线温度不同的原因。（可借助相关公式分析说明）
16．（3分）多年来，南宁市政府投入了大量资金，种植花草树木，提高绿地覆盖率，修建人工湖，扩大水域面积，大大改善了市民的居住环境，让全市人民享受到了“绿城”带来的实惠。请你运用所学的物理知识，分析说明绿化城市、修建人工湖对改善居住环境所带来的好处（至少说出两点）。
四、作图题：（本题包括4个小题，每小题2分，共8分。）
17．（2分）如图所示，有两个金属球，甲球带大量正电荷，乙球带大量负电荷，用铜导线连接两球。当铜导线连接两球时，请用“→”或“←”符号在括号内标出铜导线中电流的方向及电子移动的方向。

18．（2分）如图所示的场景发生在炎热的天气，在图中虚线框内画一条带箭头的线段，用来表示地面附近空气的流动方向。

19．（2分）如图所示是氦原子的核式结构模型，其核外有两个电子绕核旋转，请你在图中用“⊕”表示质子，根据电子数在相应位置画出数量对应的质子。

20．（2分）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电流表只测量通过L1的电流，导线不能交叉。

五、实验探究题：（本题包括3个小题，每空2分，共30分。）
21．（10分）小明在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的甲、乙两种物质进行了实验。并用图像对实验数据进行了处理，如图1所示。实验中，两种物质在相同时间内放出的热量相等。
（1）如图2为某时刻甲物质的温度，读出其示数为 　 　；
（2）对于乙物质，第5分钟的内能 　 　（填“大于”、“小于”或“等于”）第10分钟的内能，你的判断依据是 　 　；
（3）甲、乙两种物质放热能力强的是 　 　；依据是 　 　。
22．（12分）在探究“通过导体的电流与电阻的关系”的实验中，某同学从实验室取得以下器材：电压恒为6V的电池组、电流表、电压表、开关和5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，规格为“30Ω 1A”的滑动变阻器，导线若干。实验的电路图和记录的数据如下：

（1）连接电路时开关应 　 　，请根据图甲所示电路图，将图乙所示的实物电路连接完整；
（2）该同学将电路接好，闭合开关后，发现无论怎样移动滑动变阻器的滑片，电压表与电流表的示数始终很小，其原因可能是 　 　。
（3）该同学用5Ω的电阻做完第1组实验后，改用10Ω的电阻接入电路继续实验，发现电压表示数 　 　2.5V（选填“大于”或“小于”），应向 　 　（选填“左”或“右”）移动滑片P才能达到实验要求；
（4）老师看了该同学的数据后（图丙），分析发现采用 　 　Ω的定值电阻的这组实验数据是捏造的，该同学也明白了物理作为一门实证科学，应该实事求是；
（5）本实验中测量了多组数据，该同学想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律有的是为了求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的是 　 　（填序号）。
①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系；
23．（8分）电学实验中使用的电流表和电压表都是由小量程电流表G（如图甲）改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。电流表G的电阻Rg叫做电流表内阻，指针偏转到最大刻度时的电流Ig叫做满偏电流，加在它两端的电压Ug叫做满偏电压。则：
（1）电流表G的满偏电压Ug为　 　。
（2）如图所示，有一个电流表G，内阻Rg＝10Ω，满偏电流为30mA，如图乙将电流表G串联一个电阻R为　 　Ω后，就将它改装成了一个量程为3V的电压表。
（3）将该电流表G改装成了一个量程为0.6A的电流表，应　 　（选填“串联”或者“并联”）一个R'＝　 　Ω的电阻。（结果保留2位小数）

六、计算题：（本题包括2个小题，第24小题8分，第25小题7分，共15分；解答时须写出必要的文字说明，计算公式及过程，若只写出计算结果将不得分。）
24．（8分）随着人们生活水平的提高，越来越多的家庭采用“水地暖”进行取暖。其原理是：在房间地面装饰层下铺设散热管道，通过管道内的热水散热提高室温。当供水温度为45℃时，单位面积的散热功率与地面装饰层材料、散热管材料的对应关系见表：

陶瓷
塑料
木地板
聚乙烯（PE﹣RT）
136.6W/m2
103.5W/m2
93.5W/m2
聚丁烯（PB）
125.7W/m2
96.9W/m2
90.0W/m2
（1）若该地暖系统的总水量为2×103kg，将全部的水从5℃加热至45℃，水至少需要吸收多少热量？[水的比热容c水＝4.2×103J/（kg•℃）]
（2）如果用燃烧干木材来给上一小题中的水加热，当水的吸热效率为14%时，需要完全燃烧多少kg干木材？[干木材的热值q干木材＝1.2×107J/kg]
（3）某家庭木地板的面积为80m2，散热管材料为聚丁烯（PB），供水温度为45℃，则该供暖系统每小时的散热量为多少焦耳？
（4）“水地暖”散热量除与散热时间、面积有关外，你认为还与哪些因素有关？（请至少写出两点）
25．（7分）“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U＝6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1＝5V，调零后R2的滑片位置保持不变。

（1）当电压表示数为U1＝5V时，求R1消耗的电功率；
（2）当电压表示数为U1＝5V时，求R2接入电路中的阻值；
（3）某次检测中，电流表示数I1′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。

2021-2022学年贵州省六盘水市盘州市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：（本题包括8个小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1．【解答】解：由题意知，当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，故A正确。
故选：A。
2．【解答】解：A、汽车在工作过程中不可避免地要克服机械间的摩擦而产生额外功，因此效率不能达到100%，故A错误；
B、氢燃料电池是将氢气的化学能最终转化为电能，再用来驱动汽车的，故B正确；
C、根据能量守恒定律，水解技术制取氢气的过程一定要消耗其它能量，故C错误；
D、任何能量的转化都遵循能量守恒定律，“加水就能跑的神车”也需要遵循能量守恒定，故D错误。
故选：B。
3．【解答】解：
影片“流浪地球”开启了中国科幻元年，其中“点燃木星”将地球推开，内能转化为机械能，相当于内燃机的做功冲程，故C正确。
故选：C。
4．【解答】解：A、热水泡脚是通过热传递改变了脚的内能，故A正确；
B、泡在热水中的脚温度升高，内能增大，故B错误；
C、洗脚过程中水的温度降低，但比热容大小不变，故C错误；
D、洗脚水的温度高，但不能说所含的热量越多，因为热量是过程量，不能用“含有”来修饰，故D错误。
故选：A。
5．【解答】解：图中电压表与电阻并联，电压表测的电压是准确的；
通过电压表也有一定的电流，根据并联电路电流的规律，电流表示数大于通过灯的实际电流，根据欧姆定律，R＝，故R偏小，只有A正确，BCD错误。
故选：A。
6．【解答】解：A、因为显示仪与R0并联，所以显示仪是电压表，故A错误；
B、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，故B错误；
C、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流变大，由串联电路电压特点可知，R两端电压越小，由R＝可知，热敏电阻的阻值随温度的升高而减小，故C错误；
D、温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D正确。
故选：D。
7．【解答】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，
所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，
电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，
则R1两端的电压：
U1＝U﹣U2＝10V﹣2V＝8V。
故选：A。
8．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
A、由图乙可知，随着灯泡两端电压的增大，通过灯泡的电流增大，由P＝UI可知，灯泡的实际功率变大，灯丝的温度升高，由灯泡的电阻随温度的升高而增大可知，灯泡的电阻变大，故A错误；
B、灯泡正常发光时，灯泡两端的电压为2.5V，由图乙可知，通过灯泡的电流即电路中的电流I＝IL＝0.5A，则由串联电路中总电压等于各分电压之和可知，灯泡正常发光时滑动变阻器两端的电压：U滑＝U﹣UL＝4.5V﹣2.5V＝2V，则根据欧姆定律可得，滑动变阻器接入电路中的电阻：R滑＝＝＝4Ω，故B错误；
C、灯泡正常发光时其两端的电压为2.5V，由图乙可知，通过灯泡的电流即电路中的电流I＝IL＝0.5A，则电路的总功率P＝UI＝4.5V×0.5A＝2.25W，故C正确；
D、根据P＝可得，灯泡正常发光时的电阻：RL＝＝＝5Ω，
因滑动变阻器接入电路中的电阻越大，电路中的电流越小，灯泡的实际功率越小，温度越低，其阻值越小，则：R总＜R+RL，
所以，当滑动变阻器接入电路中的电阻最大时，电路中的最小电流I小＝＞＝＝0.18A，故D错误。
故选：C。
二、填空题：（本题包括5个小题，第9、10、11小题每空1分，第12、13小题每空2分，共14分。）
9．【解答】解：颗粒物接近带有负电荷的金属网C时受到强烈的吸引力，这是因为带电体具有吸引轻小物体的性质。
金属网C对它的斥力，这又是因为接触后颗粒物也带上负电，同种电荷相互排斥。
离开金属网C后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为异种电荷相互吸引。
故答案为：吸引轻小物体；相互排斥；相互吸引。
10．【解答】解：（1）若1和2之间接一电阻，则电路为两电阻的串联电路，电流表测电路中的电流，所以电流表有示数，电压表测新接入电阻两端的电压，所以也有示数；
（2）若1和2之间接一导线，电路为只有R的简单电路，则电流表有示数，则电压表测一段导线两端的电压，所以电压为零，无示数；
（3）若1和2之间为断路，则电压表与电流表、电阻R串联在电路中，则于电压表的内阻很大，相当于断路，所以电流表无示数，电压表测电源电压，有示数。
故答案为：有；无；有。
11．【解答】解：因为铝是金属，因此具有导电性，铝纸条两端的铝面直接接触电池的正负极，造成短路，这样电流会很大，铝纸条中间最细处的电阻较大，根据Q＝I2Rt可知，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
故答案为：导电；大；大。
12．【解答】解：
（1）由图象可知，甲对应的电流与电压成正比，则甲为定值电阻，
当U甲＝2V时，通过的电流I甲＝0.4A，
由I＝可得，甲的电阻：
R甲＝＝＝5Ω。
（2）甲、乙并联在2V的电路中时，
因为并联电路中各支路两端的电压相等，所以两电阻两端的电压均为2V，
由图象可知，I甲＝0.4A，I乙＝0.2A，
因并联电路中干路电流等于各支路电流之和，所以干路电流：
I＝I甲+I乙＝0.4A+0.2A＝0.6A。
（3）甲、乙串联时，通过甲的电流为0.2A时，通过乙的电流也为0.2A，
由图象可知，两电阻两端的电压分别为：U甲′＝1V，U乙＝2V，
因串联电路中总电压等于各分电压之和，
所以电源电压：U＝U甲′+U乙＝1V+2V＝3V，
则电路总功率：P＝UI′＝3V×0.2A＝0.6W。
故答案为：5Ω；0.6；0.6。
13．【解答】解：
由电路图可知，R0与滑动变阻器串联，
当P在a点时，总电阻较大，电流较小，由图乙知，电路中电流I＝0.4A，滑动变阻器功率PR＝3.2W，
由P＝UI可知，此时变阻器两端电压：UR＝＝＝8V，
由串联电路的特点和欧姆定律可得电源电压：U＝U0+UR＝IR0+UR，
即：U＝0.4A×R0+8V，
当P在b点时，总电阻较小，电流较大，由图乙知，电路中电流I′＝0.8A，滑动变阻器功率PR＝3.2W，
此时变阻器两端电压，UR′＝＝＝4V，
则电源电压：U＝I′R0+UR′＝0.8A×R0+4V，
电源电压不变，所以有：0.4A×R0+8V＝0.8A×R0+4V，
解得：R0＝10Ω，
所以电源电压：U＝0.4A×10Ω+8V＝12V。
故答案为：12。
三、简答题：（本题包括3个小题，每小题3分，共9分。）
14．【解答】答：由于菜中的芳香类物质分子不停地做无规则运动，这是扩散现象，所以能闻到妈妈炒菜的香味；阳光照到屋子里，有时能看到许多的灰尘在空中飞舞，灰尘是固态小颗粒的运动，不是分子的运动；所以小红的说法是正确的，小明的说法是错误的。
15．【解答】答：由于热水器和电源线串联，根据串联电路中电流处处相等可知，通过热水器和电源线的电流相等，
因为3000W热水器的功率大于800W热水器的功率，根据P＝UI可知，在电源电压一定时，使用3000W功率的热水器通过电源线的电流较大；
再根据Q＝I2Rt可知，当电源线的电阻和通电时间一定时，使用3000W功率的热水器电源线产生的热量较多，故其温度明显升高。
16．【解答】答：（1）植树造林可以减弱噪声的影响；
（2）绿化、扩大水域面积，可以利用水的蒸发吸热来降低气温；
（3）绿化、扩大水域面积，还可以利用水的比热容较大，在吸收相同的太阳辐射热的情况下，水的温度升高较少，来降低气温。
四、作图题：（本题包括4个小题，每小题2分，共8分。）
17．【解答】解：甲球带大量正电荷（缺少电子），乙球带大量负电荷（多余电子），甲、乙两球相互接触时，电子从乙向甲定向移动，电流的方向由甲向乙，答案如图所示：

18．【解答】解：
由图可知此时为晚上，气温降低，水的比热容比泥土、沙石的比热容大，陆地和海水放出相同的热量时，海水温度下降的慢，陆地温度下降的快，即海面上方空气的温度较高，陆地上方空气的温度较低；海面上热空气上升，陆地上冷空气下降，所以空气从陆地吹向海面，形成风。如图所示：

19．【解答】答：原子是由带正电的原子核和带负电的核外电子组成；
原子不显电性的原因是原子核所带正电荷的数目与核外电子所带负电荷的数目相等；
原子核是由带正电荷的质子和不带电的中子组成，所以质子数与电子数相同，如图所示：

20．【解答】解：两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表与灯泡L1串联，因不知通过L1的电流大小，故电流表选用大量程与灯串联，如下所示：
。
五、实验探究题：（本题包括3个小题，每空2分，共30分。）
21．【解答】解：
（1）如图2为某时刻甲物质的温度，分度值为1℃，示数为38℃；
（2）对于乙物质，第5分钟的内能大于第10分钟的内能，同一物体温度降低内能变小；
（3）时间相等时两种物质放出的热量相等，由图示可以看出，乙物质的温度降低的快，甲物质温度降低慢；利用热量的计算公式Q＝cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得慢，它的放热能力大，甲的温度将的慢，故甲的放热能力大；
故答案为：
（1）38℃；（2）大于；同一物体温度降低内能变小；（3）甲；时间相等时，两种物质放出的热量相等，甲的温度降低得慢，它的放热能力大。
22．【解答】解：（1）为保护电路，连接电路时开关应断开；据甲图可知，变阻器右下接线柱连入电路中与电阻串联，如下所示：

（2）电压表与电阻并联测定值电阻两端的电压，电流表测电路的电流，该同学将电路接好，闭合开关后，发现无论怎样移动滑动变阻器的滑片，电压表与电流表的示数始终很小，说明电路的电阻很大，其原因可能是：将变阻器下面两个接线柱连入了电路中；
（3）该同学用5Ω的电阻做完第1组实验后，改用10Ω的电阻接入电路继续实验，连入电路的电阻变大，由分压原理，发现电压表示数大于2.5V；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数保持不变；
（4）规格为“30Ω 1A”的滑动变阻器，可知变阻器的最大电阻为30Ω，选用25Ω的电阻时，由串联电阻的规律及欧姆定律I＝，电路的最小电流为：
I＝＝≈0.11A＞0.1A，故采用25Ω的定值电阻的这组实验数据是捏造的；
（5）本实验中测量了多组数据，进行多次测量，是为了从不同情况中找到普遍规律：
①测量物体的长度，进行多次测量，是为了取平均值减小误差；
②用伏安法测量定值电阻的阻值，进行多次测量，是为了取平均值减小误差；
③探究重力大小与质量的关系，进行多次测量，有的是为了从不同情况中找到普遍规律；
故选③。
故答案为：（1）断开；如上所示；（2）将变阻器下面两个接线柱连入了电路中；（3）大于；左；（4）25；（5）③。
23．【解答】解：
（1）由I＝可得，电流表G的满偏电压Ug＝IgRg；
（2）图乙中，电流表G与电阻R串联，
当电压表的示数为3V，通过电压表的电流为Ig＝30mA＝0.03A，
此时电压表的总电阻：
RV＝＝＝100Ω，
因串联电路中总电阻等于各分电阻之和，
所以，串联的电阻：
R＝RV﹣Rg＝100Ω﹣10Ω＝90Ω；
（3）由并联电路的分流特点可知，将该电流表G改装成了一个量程为0.6A的电流表时，应并联一个电阻R'，
当电流表的示数为0.6A时，电流表G达到满偏电压，则
Ug＝IgRg＝0.03A×10Ω＝0.3V，
因并联电路中干路电流等于各支路电流之和，
所以，通过R′的电流：
I′＝IA﹣Ig＝0.6A﹣0.03A＝0.57A，
则并联电阻的阻值：
R′＝＝≈0.53Ω。
故答案为：（1）IgRg；（2）90；（3）并联；0.53。
六、计算题：（本题包括2个小题，第24小题8分，第25小题7分，共15分；解答时须写出必要的文字说明，计算公式及过程，若只写出计算结果将不得分。）
24．【解答】解：
（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2×103kg×（45℃﹣5℃）＝3.36×108J；
（2）根据Q吸＝14%Q放可知，干木材完全燃烧放出的热量为：
Q放＝＝＝2.4×109J；
根据Q放＝mq可知，需要干木柴的质量为：
m′＝＝＝200kg。
（3）由题知，散热管材料为聚丁烯，用木地板，该家庭地面单位面积上的散热功率P＝90.0W/m2，
该供暖系统每小时的散热量：
Q＝PSt＝90.0W/m2×80m2×3600s＝2.592×107J；
（3）“水地暖”散热量除与散热时间、面积有关外，还与地面装饰层材料、散热管材料、装饰层厚度、供水温度、管间距离等有关。
答：（1）水至少需要吸收3.36×108J的热量；
（2）需要干木柴的质量为200kg；
（3）该供暖系统每小时的散热量为2.592×107J；
（4）“水地暖”散热量除与散热时间、面积有关外，还与地面装饰层材料、散热管材料有关。
25．【解答】解：
（1）由电路图可知，气敏电阻R1与变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
由图象可知，气体中酒精含量为0mg/100mL时，气敏电阻的阻值R1＝50Ω，
R1消耗的电功率：
P1＝＝＝0.5W；
（2）此时R2两端的电压：
U2＝U﹣U1＝6V﹣5V＝1V，
根据串联电路的分压规律可得：＝，
即：＝，
解得R2接入电路中的阻值：R2＝10Ω；
（3）某次检测中，电流表示数I1′＝0.2A，
根据欧姆定律可得，此时电路的总电阻：
R总＝＝＝30Ω，
由电阻的串联可得，此时气敏电阻R1的阻值：
R1′＝R总﹣R2＝30Ω﹣10Ω＝20Ω，
由图象可知，R1′＝20Ω时，气体中酒精含量大于0mg/100mL且小于80mg/100mL，则此驾驶员属于酒驾。
答：（1）R1消耗的电功率为 0.5W；
（2）R2接入电路的阻值为 10Ω；
（3）此驾驶员为酒驾。
