2021-2022学年贵州省黔西南州金成学校九年级（上）期末物理试卷
一、单选题（每题3分，共18分）
1．（3分）下列几种估测中符合实际情况的是（　　）
A．一节干电池的电压是5V
B．对人体安全的电压是220V
C．家用空调正常工作时的电流约为5A
D．普通教室一盏日光灯正常发光时的电功率约为1000W
2．（3分）如图，下列说法不正确的是（　　）

A．甲图中组成金块的微粒是原子，原子间距离小，作用力大
B．乙图中抽掉玻璃板后，两瓶中气体的颜色最后相同，说明分子在不停地做无规则运动
C．丙图中铅圆柱体下可以吊钩码，说明分之间有引力
D．丁图中从水面提起玻璃板，测力计的示数变大，是由于大气压力的作用
3．（3分）如图所示，下列说法正确的是（　　）
A．图中验电器的原理是异种电荷互相排斥
B．图是奥斯特发现的电磁感应现象

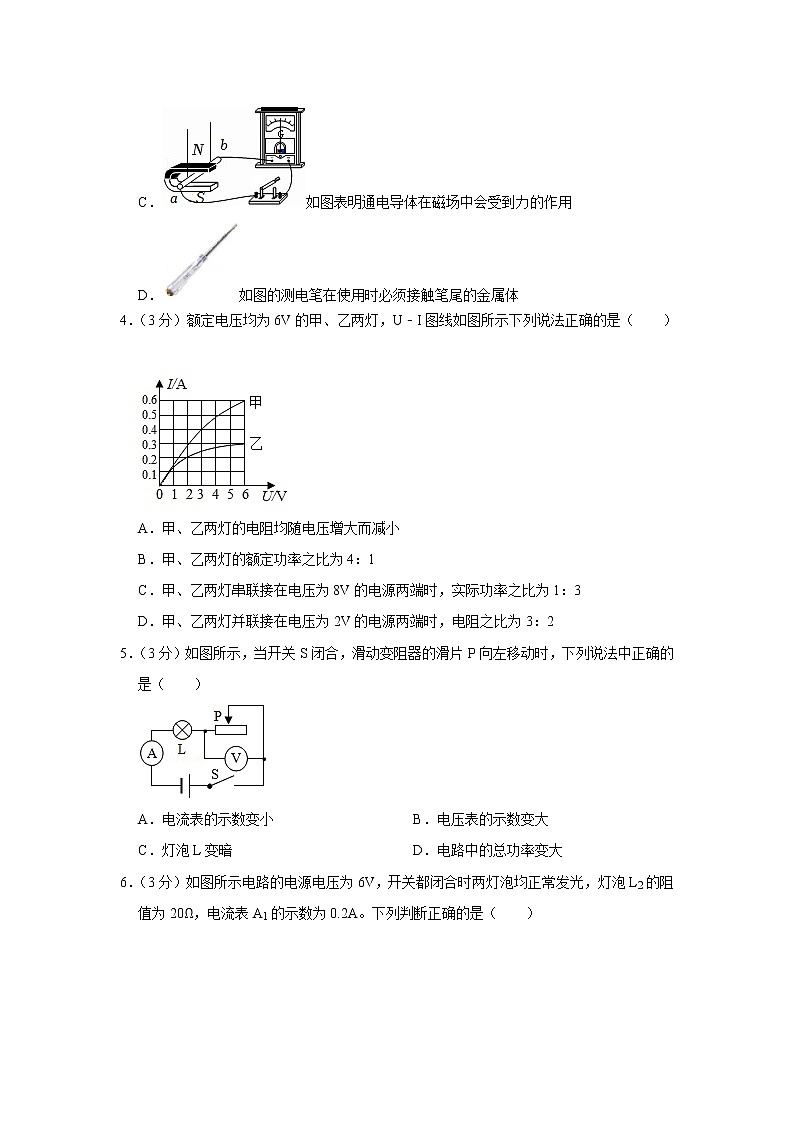

C．如图表明通电导体在磁场中会受到力的作用
D．如图的测电笔在使用时必须接触笔尾的金属体
4．（3分）额定电压均为6V的甲、乙两灯，U﹣I图线如图所示下列说法正确的是（　　）


A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
D．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
5．（3分）如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）

A．电流表的示数变小 B．电压表的示数变大
C．灯泡L变暗 D．电路中的总功率变大
6．（3分）如图所示电路的电源电压为6V，开关都闭合时两灯泡均正常发光，灯泡L2的阻值为20Ω，电流表A1的示数为0.2A。下列判断正确的是（　　）

A．两灯泡的亮度一定相同 B．断开S2时灯泡L1变亮
C．电流表A2的示数为0.5A D．灯泡L2的额定功率为3W
二、填空题（每空1分，共11分）
7．（3分）2021年5月15日，“天问一号”火星探测器所携带的“祝融号”火星车及其着陆组合体成功降落在火星。“祝融号”火星车使用太阳能电池板供电，太阳能属于 　 　（选填“可再生”或“不可再生”）能源，来源于太阳内部发生的核 　 　（选填“裂变”或“聚变”）。地面控制中心通过 　 　波向它发出指令。
8．（3分）如图所示的漫画粗略反映了电流和电压、电阻的关系。图中　 　能使电子发生定向移动形成电流；　 　（前两空均选填“电压”或“电阻”）对电流起到阻碍作用；图中信息还反映出导体的电阻与导体的　 　有关。

9．（3分）双能源（汽油和天然气）汽车以其经济、污染小等优点倍受人们青睐（已知汽油的热值为3.2×107J/L，天然气的热值为7.2×107J/m3）。
（1）内燃机是汽车的“心脏”，它是把内能转化为 　 　能的机器。一台单缸四冲程汽油机工作时飞轮的转速为1800r/min，则该汽油机工作过程中每秒种可以对外做功 　 　次。
（2）完全燃烧9L汽油放出的热量与完全燃烧 　 　m3的天然气放出的热量相等。
10．（2分）如图所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗 　 　kW•h的电能。小明断开其它用电器，只将“220V 1000W”的电炉子接入电路，测得2min内电能表转盘转过81转，电炉子的实际功率为 　 　W，此时电炉子两端的实际电压 　 　（选填“大于”、“等于”或“小于”）它的额定电压。

三、简答题（每题3分，共9分）
11．（3分）有位哲人曾经说过：“天下最不能等待的事情莫过于孝敬父母。”感恩父母，孝敬父母是我们中华民族的传统美德。如图所示，用心做一件事来孝敬父母，是每一个人必须做的一件事，也是很容易做到的一件事。请认真观察这温馨画面，写出两个现象并说明其牵涉到的有关热学和电学物理知识。

12．（3分）研究表明，在导体连接中，相互连接处会产生一个额外的电阻﹣﹣接触电阻。接触电阻的大小主要与导体间的接触状态有关，接触越好（稳定、牢固、接触面大）电阻越小，反之则电阻越大。在电学实验中，会发现这样一个现象，将小灯泡连入灯座时，若没有拧紧，导致灯泡接触不良，灯亮度很暗；若将其拧紧，灯泡一下就变得很亮，请你用电学知识解释这个现象。
13．（3分）在光滑的水平金属导轨上静止放置两根铜质金属棒a、b（金属棒与轨道接触良好），当条形磁铁快速向下运动时，金属棒a、b运动方向如图甲所示。
（1）请说明金属棒a、b从静止到运动过程中的能量转化情况；
（2）现将条形磁铁两极对调仍快速向下运动（如图乙所示），发现金属棒a、b仍从静止开始运动，请判断金属棒a、b运动方向并说明理由。

四、作图题（每题2分，共8分）
14．（2分）如图所示，画出内燃机做功冲程活塞运动的箭头方向和吸气冲程气缸门的开闭情况。

15．（2分）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。

16．（2分）请在右边方框里画出左图的实物图对应的电路图。

17．（2分）小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。

五、实验题（15题每空1分，16-17题每空2分，共30分）
18．（6分）在探究并联电路电流规律的实验中，图甲是实验的电路图。

（1）在拆、接电路时，开关必须 　 　。
（2）电流表应 　 　（填“串联”或“并联”）在被测电路中．若要测量干路中的电流，则电流表应接在甲图中的 　 　点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是 　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　 　A。
（4）排除故障后，他用电流表分别在A、B、C三处测得电流表数据如表格。
比较如表数据，可以初步得出结论，并联电路中干路的电流等于 　 　。
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
（5）在实验中可以采用换用不同规格小灯泡的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是 　 　。
19．（14分）在“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为8Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干，另有标有“30Ω，2A”的滑动变阻器R1和标有“5Ω，1A”的滑动变阻器R2。
（1）小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作 　 　。
（2）若小明设计的电路如图乙所示，请选择合适的量程，并用笔画线代替导线将图乙的实物图连接完整。
（3）本实验选择的滑动变阻器是 　 　（选填“R1”或“R2”）。
（4）小明把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压。为了排除故障，小明接下来的操作合理的是 　 　（选填字母符号）。
A.拧紧小灯泡和它两端的接线柱
B.拧紧开关两端的接线柱
C.检查滑动变阻器是否短路
（5）小明根据实验数据绘制出I﹣U图像，如图丙所示，图中阴影部分面积的物理含义是 　 　。
（6）老师说：虽然电压表的内阻很大，但电路接通后仍有微小电流流过电压表；虽然电流表的内阻很小，但是电路接通后电流表的两端仍有微小的电压，请你根据这一事实并结合电路图分析判断，该电路引起测量的小灯泡电功率偏 　 　（选填“大”或“小”）。
（7）当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实　 　P额（选填“＞”“＜”或“＝”）。
（8）小明增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，如图A、B是他设计的两种不同方案的电路图，则以下判断正确的是 　 　（填序号）。
A.两种方案都能
B.两种方案都不能
C.A方案能，B方案不能
D.A方案不能，B方案能

20．（10分）阅读短文，回答问题。
电压源与电流源
电视冰箱等用电器工作时，需要稳定的电压，而像LED灯等用电器工作时，为了使获得稳定的亮度，需要稳定的电流，所以常见的电源可分为电压源和电流源两种，如图甲所示，分别是电压源与电流源的电路符号。
电压源的输出电压是确定的，而输出电流可以是任意的，且电压不随电流的变化而变化，当外接电路的电阻在增大的同时，电流会随之减小，确保电源电压的恒定。电流源输出电流是确定的，而它两端的电压是任意的，且电流不随电压的变化而变化，当外接电路的电阻在增大的同时，电阻两端的电压会随之增大，确保电路中电流的恒定。
由于电源内部也存在电阻等多方面的原因，理想的电压源与电流源是不存在的，如果一个电源在特定的范围内，电流变化时，电压的变化不明显，我们通常就假定它是一个理想电压源；同样，电压变化时，电流的波动不明显，就可看成是一个理想的电流源。

（1）我们在做“测量小灯泡电功率”的实验时用到的干电池属于　 　（电压源/电流源）
（2）在某次社团活动中，物理兴趣小组设计了如图乙所示的电路，该电路　 　
A.可以研究电阻一定时，电流与电压的关系
B.可以研究电压一定时，电流与电阻的关系
C.用伏安法测量未知电阻的阻值，并且可以多次测量求平均值减小误差
D.向左移动滑片，电阻的电功率不变
（3）可以用图丙所示虚线框内电路模拟理想电源，闭合开关S，当输出端的变阻器滑片P1向右滑动的同时，滑动变阻器P2的滑片　 　（向左/不/向右）滑动就可模拟理想电压源。
（4）下列电路中，闭合开关S，当滑片向左滑动时，能使灯变亮的电路是　 　

（5）图丁所示电路中R0为定值电阻，移动变阻器滑片，电压表示数U、电流表示数I变化的关系图线中，正确的是　 　

六、计算题（14分）
21．（6分）如图所示的电路，电源电压保持不变，小灯泡的额定电压为6V，当开关S1闭合，S2断开时，小灯泡恰好正常发光，电流表读数为0.5A，电压表读数为4V。求：
（1）电源电压；
（2）电阻R0的阻值；
（3）小灯泡的额定功率；
（4）当开关S1、S2都闭合时，通电1min电路消耗的电能。

22．（8分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h＝5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U＝12V，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）0～t1时间内，重物在空中下落，压力传感器的电阻是多少？
（2）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是多少？样品受到的最大撞击力是多少N？撞击后重物静止在样品上，定值电阻R0的功率是多少W？

2021-2022学年贵州省黔西南州金成学校九年级（上）期末物理试卷
参考答案与试题解析
一、单选题（每题3分，共18分）
1．【解答】解：A、一节干电池的电压为1.5V，故A不符合实际；
B、对人体的安全电压是不超过36V，故B不符合实际；
C、家用空调的额定功率大约1000W，正常工作时的电流为I＝＝≈5A，故C符合实际；
D、教室一盏日光灯的额定功率约为40W，达不到1000W，故D不符合实际。
故选：C。
2．【解答】解：A、图中组成金块的微粒是原子，原子间距离小，作用力大，故A正确；
B、抽掉玻璃板，瓶内气体颜色最后变得均匀，说明分子在不停地运动。故B正确；
C、铅圆柱体下可以吊钩码，说明分子间有引力。故C正确；
D、缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明水分子和玻璃分子间存在引力，故D错误。
故选：D。
3．【解答】解：A、验电器的工作原理是同种电荷互相排斥，故A错误；
B、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围存在磁场，这是奥斯特发现的“电流的磁效应”现象，故B错误；
C、法拉第在奥斯特的启发下，研究了磁能否生电，通过十年的努力发现了电磁感应现象，即导体在磁场中做切割磁感线运动时会产生感应电流，故C错误；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D正确。
故选：D。
4．【解答】解：
A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大，故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额＝0.6A，I乙额＝0.3A，
则：＝＝＝＝，故B错误；
D、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲＝0.3A，I乙＝0.2A，根据I＝可得电阻之比：＝＝＝＝，故D错误；
C、把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象可知，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：＝＝＝＝，故C正确。
故选：C。
5．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量变阻器两端的电压；
滑片P向左移动时，滑动变阻器接入电路的阻值变小，滑动变阻器分压变小，电压表示数变小；
变阻器的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，灯泡变亮；
根据P＝UI，总电压不变，电流变大，所以电路中的总功率变大。
故选：D。
6．【解答】解：由图分析可知，该电路为灯泡L1和L2的并联电路，电流表A1测通过L1的电流，电流表A2测干路电流；
AD、开关都闭合时两灯泡均正常发光，由并联电路的电压特点可知，灯泡L1和L2两端的电压等于电源电压，即U1＝U2＝U＝6V，电流表A1的示数为0.2A，即通过灯泡L1的电流I1＝0.2A，则灯泡L1的实际电功率为：P1＝U1I1＝6V×0.2A＝1.2W，
灯泡L2的阻值R2＝20Ω，灯泡L2的实际功率为：＝，则灯泡L2的额定功率为1.8W，又P1≠P2，所以两灯泡的亮度不相同，故A、D错误；
B、由于两灯泡并联，并联电路各个支路之间互相不影响，所以断开S2时灯泡L1的亮度无变化，故B错误；
C、由欧姆定律可求出通过灯泡L2的电流为：，
干路电流为：I＝I1+I2＝0.2A+0.3A＝0.5A，则电流表A2的示数为0.5A，故C正确。
故选：C。
二、填空题（每空1分，共11分）
7．【解答】解：
太阳能可以从自然界中源源不断地得到，属于是可再生能源；
在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能；
电磁波可以传递信息，能在真空中传播，飞行控制团队通过电磁波向“天问一号”传递指令。
故答案为：可再生；聚变；电磁。
8．【解答】解：如图所示的漫画粗略反映了电流和电压、电阻的关系。图中电压能使电子发生定向移动形成电流；电阻对电流起到阻碍作用；图中信息还反映出导体的电阻与导体的横截面积有关。
故答案为：电压；电阻；横截面积。
9．【解答】解：（1）内燃机是汽车的“心脏”，它是把内能转化为机械能的机器；
飞轮转速是1800r/min是说飞轮每分钟转1800转，即每秒钟转30转（30r/s），因一个工作循环飞轮转2圈，做功一次，所以每秒可以做功15次；
（2）汽油的热值为3.2×107J/L，则完全燃烧9L汽油放出的热量为：
Q放＝qV＝3.2×107J/L×9L＝2.88×108J，
若汽油完全燃烧放出的热量与天然气完全燃烧放出的热量相等，则天然气的体积为：
V′＝＝＝4m3。
故答案为：（1）机械；15；（2）4。
10．【解答】解：读图可知，此时电能表的示数为123.4kW•h，说明到目前为止，小明家已消耗的123.4kW•h的电能；
电能表表盘转动81圈消耗的电能：
W＝kW•h＝0.027kW•h，
电炉子的实际功率：
P＝＝＝0.81kW＝810W＜1000W。
故此时电炉子两端的实际电压小于它的额定电压。
故答案为：123.4；810；小于。
三、简答题（每题3分，共9分）
11．【解答】答：（1）用热水洗脚时，脚吸收热量，温度升高，感到舒服，是通过热传递的方式改变脚的内能；
（2）空气干燥时，用梳子梳头，梳子与头发相互摩擦而带异种电荷，会看到头发随着梳子飘起来，属于摩擦起电现象。
12．【解答】答：因为接触电阻的大小主要与导体间的接触状态有关，接触越好（稳定、牢固、接触面大）电阻越小，反之则电阻越大，所以当把灯泡拧紧后，电路中的阻值最小，由欧姆定律可知，电流最大，由P＝UI可知，灯泡的实际功率变大，因此灯泡变亮。
13．【解答】答：（1）条形磁铁向下运动时，产生电磁感应现象，条形磁铁的机械能转化为电能，电能又转化为金属棒的机械能；
（2）条形磁铁向下运动时，闭合电路中的金属棒切割磁场运动的方向不变，仅对调条形磁铁两极，改变磁场方向，所以金属棒内电流方向发生改变；因条形磁铁磁场方向和电流方向均发生改变，所以金属棒a、b受力方向不变，金属棒a、b的运动方向不变（或金属棒a向右，金属棒b向左或者二者向中间靠拢）。
四、作图题（每题2分，共8分）
14．【解答】解：
在内燃机的做功冲程中，两个气门都关闭，活塞向下运动；吸气冲程中，进气门打开，排气门关闭，活塞向下运动；如下图所示：

15．【解答】解：
（1）图中给出通电螺线管的左端为S极，则右端为N极。在磁体外部，磁感线总是从磁体的N极发出，最后回到S极。所以图中所给的两条磁感线的方向都是从左指向右。
（2）螺线管左侧为N极、右侧为S极，由于异名磁极相互吸引，小磁针左端为N极、右端为S极。
（3）根据右手螺旋定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指弯曲所指的方向为电流的方向。所以，电流由最右端的导线流入，即电源的右端为正极、左端为负极。
如图所示：

16．【解答】解：
由实物图知，电流从电源正极流出后，经过开关S分成两支，分别通过两个灯泡，电流汇合后回到电源负极，由此画出电路图如图所示：

17．【解答】解：三孔插座的上孔接地线，左孔接零线，右孔接火线；电冰箱的外壳要通过三孔插座的上孔接地，这样能防止触电事故的发生，如图所示：

五、实验题（15题每空1分，16-17题每空2分，共30分）
18．【解答】解：（1）电路在连接过程中要断开开关；
（2）电流表要串联在电路中；若测量干路电流需要将电流表接到C点；
（3）电流表连接的时候要使电流正进负出，若接反了会出现向左偏转的情况；电流表读数要先看量程和分度值，图中显示连接的是0﹣0.6A的量程，分度值为0.02A，指针在0.2A的示数后边两个格子处，所以示数为0.24A；
（4）并联电路中电流的规律是：干路电流等于各个支路电流之和；
（5）探究类型的实验多次实验的目的是避免偶然性得到普遍性的规律。
故答案为：（1）断开；（2）串联；C；（3）电流表正负接线柱接反了；0.24；（4）各个支路电流之和；（5）避免偶然性，得到普遍性的规律。
19．【解答】解：（1）连接电路前，电流表指针位置如图乙所示，说明电流表未进行调零，接下来应当进行的操作是电流表进行调零；
（2）额定电压为2.5V的待测小灯泡，电阻约为8Ω，所以小灯泡处于额定电压时的电流约为：，故电流表选择的量程为0～0.6A，电压表选择的量程为0～3V，电压表与灯泡并联，电流表与灯泡串联，均采用“正进负出”的连接方式，连接电路如图所示：

（3）电源电压恒为4.5V，额定电压为2.5V的待测小灯泡，根据串联电路分压原理可得滑动变阻器两端的电压为2V，则有：，即，故此时滑动变阻器接入电路的电阻R＝6.4Ω，所以滑动变阻器的最大电阻必须大于6.4Ω，故选择R1滑动变阻器；
（4）把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压，电路故障为小灯泡断路，电压表串联在电路中，此时应拧紧小灯泡和它两端的接线柱；
故选：A；
（5）如图丙所示，图中阴影部分是长为1V宽为0.1A的长方形，该面积的物理含义是电压为1V，电流为0.1A时小灯泡的电功率；
（6）测量功率时，应该测量电阻两端的实际电压和通过电阻的实际电流，而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，根据电功率公式可知灯泡额定功率的测量值大于真实值，故灯泡额定功率的测量值偏大；
（7）当加在灯泡两端的电压为额定电压的一半时，根据公式可知，若灯泡电阻不变，则灯泡的实际功率P实＝P额，但是随着功率减小，灯泡电阻随温度的降低而减小，故灯泡的实际功率P实＞P额；
（8）图A中，无论开关接“a”还是接“b”都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；图B中，R0、小灯泡和滑动变阻器三者串联，开关S接“a”时，电压表测量定值电阻的电压，当开关接“b”时测量灯泡和定值电阻的总电压，不能通过调节滑动变阻器使灯泡两端的电压为2.5V，所以此方案不能测出小灯泡的额定功率；
故选：B；
故答案为：（1）电流表进行调零；（2）如图所示；（3）R1；（4）A；（5）电压为1V，电流为0.1A时小灯泡的电功率；（6）大；（7）＞；（8）B。
20．【解答】解：（1）我们在做“测量小灯泡电功率”时，根据P＝UI可知，需要多组小灯泡的电压值和电流值，所以实验时用到的干电池属于电压源，如果是电流源，电流只有一组；
（2）图乙所示的电路中干电池是电流源，所以电路中电流恒定。未知电阻和滑动变阻器串联。
AB、因为电路中电流恒定，所以无法探究电流和电压、电流和电阻的关系，故A和B都错误；
C、用伏安法测量未知电阻的阻值，需要多次测量未知电阻的电压和电流，而电路中电流恒定，故C错误；
D、向左移动滑片，电路中的电流不变，未知电阻的电阻值一定，所以根据P＝I2R可知：电阻的电功率不变，故D正确。
故选：D。
（3）闭合开关S，当输出端的变阻器滑片P1向右滑动的同时，此滑动变阻器的电阻增大，根据串联电路分压原理可知，此时滑动变阻器电压变大，要使其电压不变，需要减小电路中的电流，故滑动变阻器P2的滑片要向右移动；
（4）A、A中灯泡和滑动变阻器器串联，电源是电压源，故电路中总电压不变，当滑片向左滑动时，滑动变阻器阻值增大，根据串联电路分压原理可知，滑动变阻器两端的电压增大，电路中电流减小，串联电路中总电压等于各个用电器电压之和，所以灯泡两端电压减小，根据P＝UI可知灯泡的实际功率减小，灯泡变暗，故A不符合题意；
B、B中灯泡和滑动变阻器器串联，电源是电流源，故电路中电流不变，所以根据P＝I2R可知，灯泡的实际功率不变，故B不符合题意；
C、C中灯泡和滑动变阻器并联，电源是电压源，所以各个支路电压都相等且不变，根据P＝可知：灯泡的实际功率不变，灯泡亮度不变，故C不符合题意；
D、D中灯泡和滑动变阻器并联，电源是电流源，干路电流等于各个支路电流之和，而且干路电流不变，
当滑片向左滑动时，滑动变阻器阻值增大，电路中的总电阻增大，要使电路中总电流不变，那么说明电路中的总电压增大，各个支路电压相等且都增大，根据P＝可知：灯泡的实际功率变大，灯泡变亮，故D符合题意。
故选：D。
（5）图丁的电源是电流源，R0和滑动变阻器R并联，干路电流等于各支路电流之和，各个支路电压都相等，假设干路电流是I，通过滑动变阻器的电流是I0，电压表示数为U，
在移动滑动变阻器的过程中：U＝（I﹣I0）R0＝IR0﹣I0R0，IR0是定值，所以I0越大，U越小，B符合题意。
故答案是：（1）电压源；（2）D；（3）向右；（4）D；（5）B。
六、计算题（14分）
21．【解答】解：
（1）（2）（3）由电路图可知，当S1闭合、S2断开时，L与R0串联，电压表测R0两端电压，电流表测电路中电流，
因小灯泡恰好正常发光，所以，灯泡的额定功率：PL＝ULIL＝6V×0.5A＝3W；
因串联电路中总电压等于各分电压之和，所以电源的电压：U＝UL+U0＝6V+4V＝10V；
因串联电路处处电流相等，所以由I＝可得，R0的阻值：R0＝＝＝8Ω；
（4）当S1、S2都闭合时，电路为R0的简单电路，电压表测电源的电压，电流表测电路中的电流，
此时电路电流：I′＝＝＝1.25A，
通电1min电路消耗的电能：W＝UI′t＝10V×1.25A×60s＝750J。
答：（1）电源电压为10V；
（2）电阻R0的阻值为Ω；
（3）小灯泡的额定功率为3W；
（4）当开关S1、S2都闭合时，通电1min电路消耗的电能为750J。
22．【解答】解：
（1）在重物下落的过程中，压力传感器受到的压力最小且保持不变，总电阻最大，电路中的电流最小，由图乙可知，此时的电流I＝0.1A，
由I＝可得，电路中的总电阻：R总＝＝＝120Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压力传感器R的阻值：R＝R总﹣R0＝120Ω﹣10Ω＝110Ω；
（3）在测试过程中，样品受到的撞击力最大时，压敏电阻的阻值最小，电路中的电流最大，
由图乙可知，电路中的最大电流I′＝0.8A，
此时电路中的总电阻：R总′＝＝＝15Ω，
则此时压力传感器R的阻值：R′＝R总′﹣R0＝15Ω﹣10Ω＝5Ω，
由图丙可知，样品受到的最大撞击力为400N；
当重物在样品上静止时，重物对样品的压力大小等于重物的重力大小；
此时与撞击过程相比，压力减小，电阻变大，电流减小；
由图乙可知，此时的电流为I2＝0.2A，
定值电阻R0的功率为：P0＝IR0＝（0.2A）2×10Ω＝0.4W。
答：（1）0～t1时间内，重物在空中下落，压力传感器的电阻是110Ω；
（2）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是0.8A；
样品受到的最大撞击力是400N；
撞击后重物静止在样品上，定值电阻R0的功率是0.4W。
