河北省石家庄市2021-2022学年九年级上学期期末物理试题

这是一份河北省石家庄市2021-2022学年九年级上学期期末物理试题，共18页。试卷主要包含了选择题，填空题，作图及实验探究，计算题等内容，欢迎下载使用。

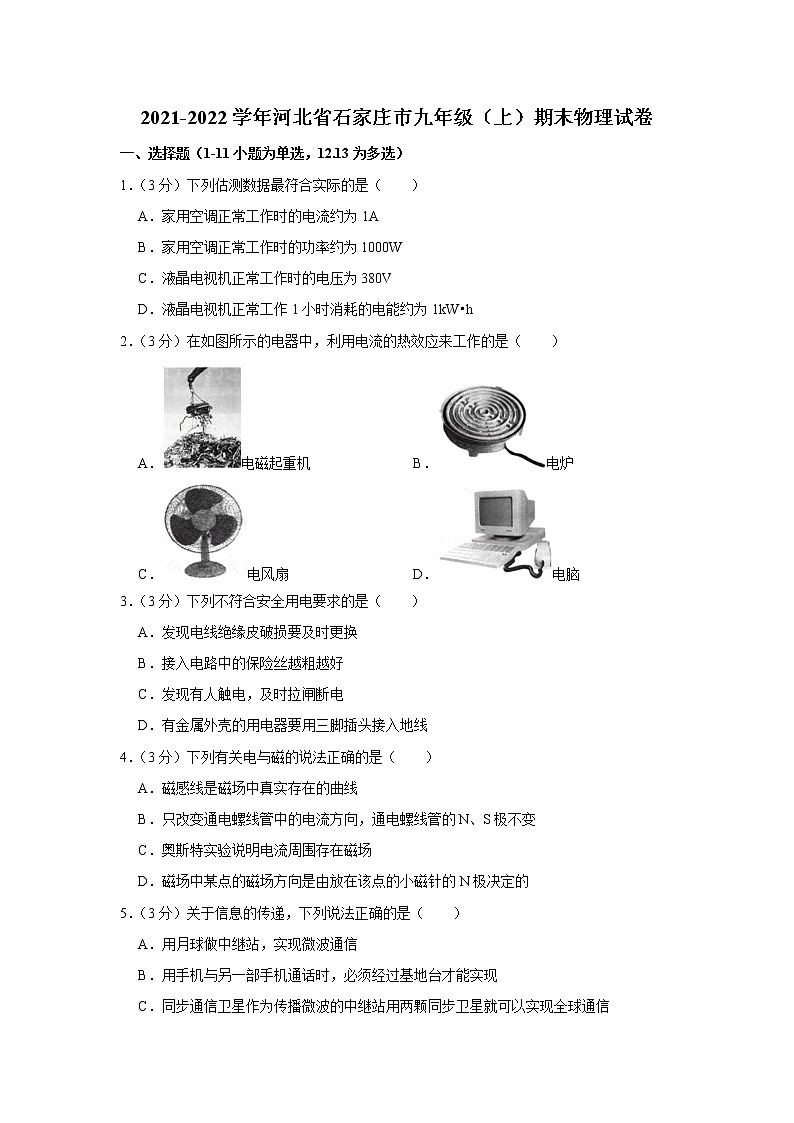

2021-2022学年河北省石家庄市九年级（上）期末物理试卷
一、选择题（1-11小题为单选，12.13为多选）
1．（3分）下列估测数据最符合实际的是（　　）
A．家用空调正常工作时的电流约为1A
B．家用空调正常工作时的功率约为1000W
C．液晶电视机正常工作时的电压为380V
D．液晶电视机正常工作1小时消耗的电能约为1kW•h
2．（3分）在如图所示的电器中，利用电流的热效应来工作的是（　　）
A．电磁起重机 B．电炉
C．电风扇 D．电脑
3．（3分）下列不符合安全用电要求的是（　　）
A．发现电线绝缘皮破损要及时更换
B．接入电路中的保险丝越粗越好
C．发现有人触电，及时拉闸断电
D．有金属外壳的用电器要用三脚插头接入地线
4．（3分）下列有关电与磁的说法正确的是（　　）
A．磁感线是磁场中真实存在的曲线
B．只改变通电螺线管中的电流方向，通电螺线管的N、S极不变
C．奥斯特实验说明电流周围存在磁场
D．磁场中某点的磁场方向是由放在该点的小磁针的N极决定的
5．（3分）关于信息的传递，下列说法正确的是（　　）
A．用月球做中继站，实现微波通信
B．用手机与另一部手机通话时，必须经过基地台才能实现
C．同步通信卫星作为传播微波的中继站用两颗同步卫星就可以实现全球通信

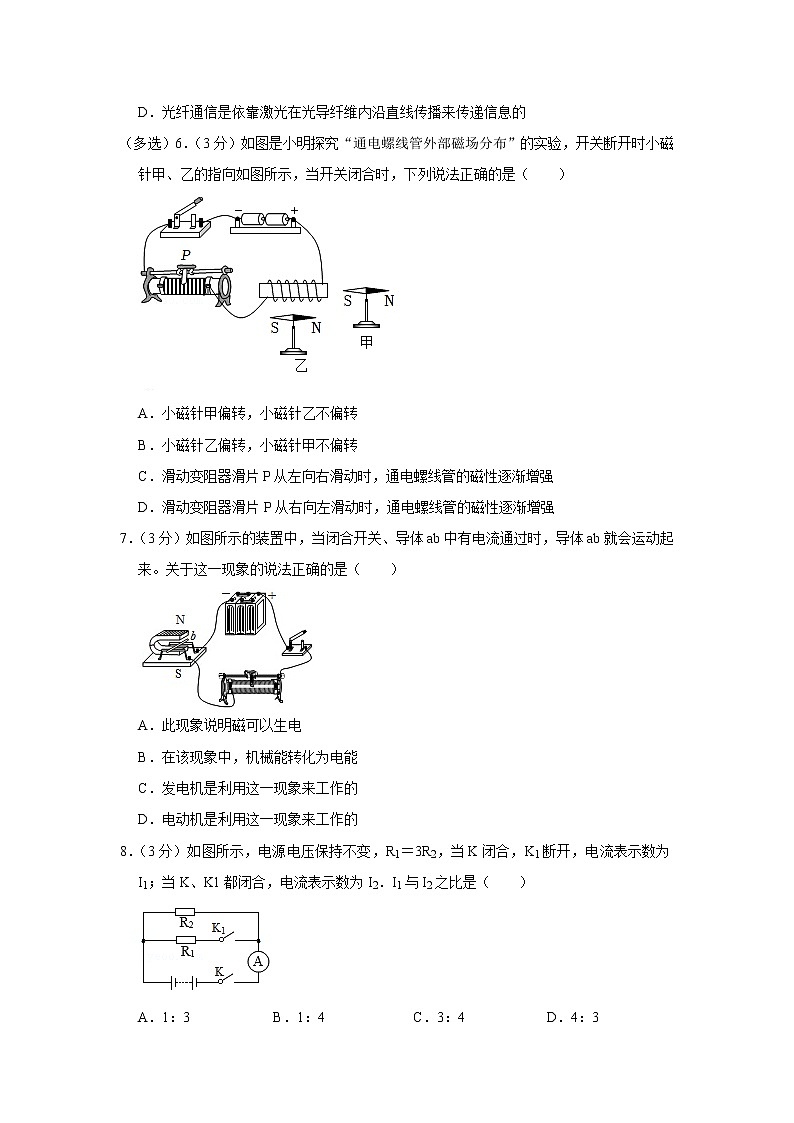

D．光纤通信是依靠激光在光导纤维内沿直线传播来传递信息的
（多选）6．（3分）如图是小明探究“通电螺线管外部磁场分布”的实验，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，下列说法正确的是（　　）

A．小磁针甲偏转，小磁针乙不偏转
B．小磁针乙偏转，小磁针甲不偏转
C．滑动变阻器滑片P从左向右滑动时，通电螺线管的磁性逐渐增强
D．滑动变阻器滑片P从右向左滑动时，通电螺线管的磁性逐渐增强
7．（3分）如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来。关于这一现象的说法正确的是（　　）

A．此现象说明磁可以生电
B．在该现象中，机械能转化为电能
C．发电机是利用这一现象来工作的
D．电动机是利用这一现象来工作的
8．（3分）如图所示，电源电压保持不变，R1＝3R2，当K闭合，K1断开，电流表示数为I1；当K、K1都闭合，电流表示数为I2．I1与I2之比是（　　）

A．1：3 B．1：4 C．3：4 D．4：3

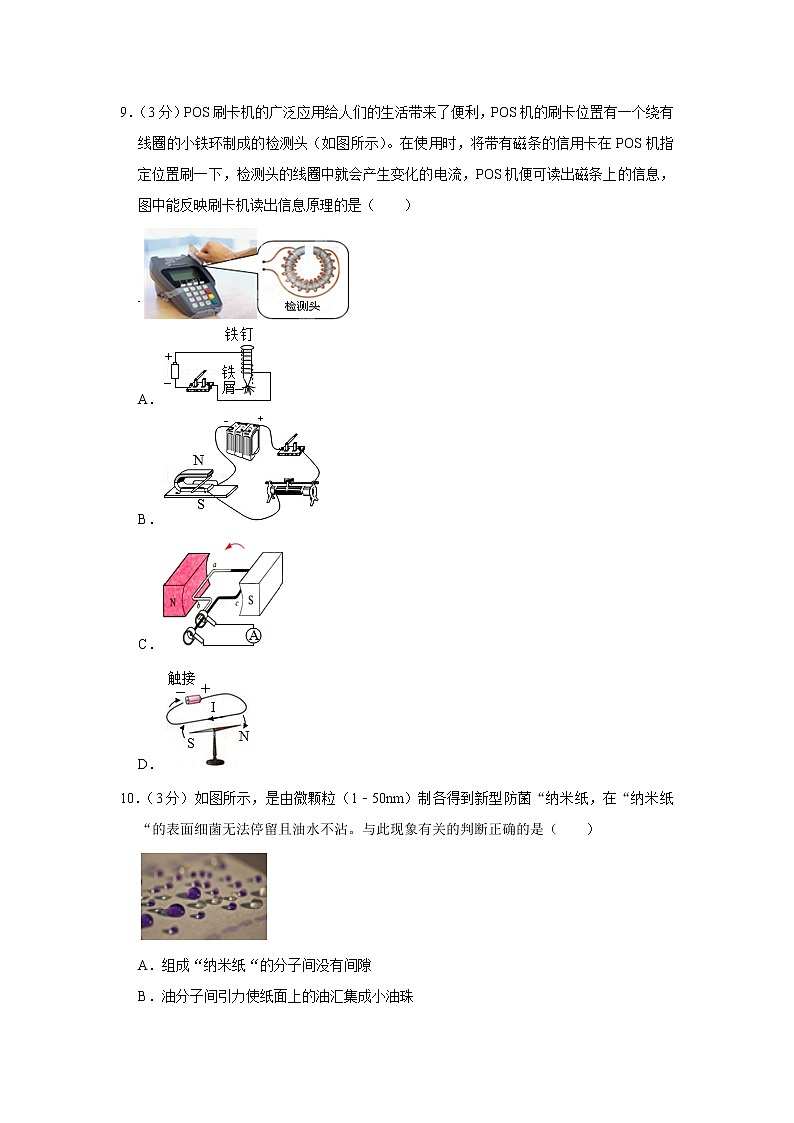

9．（3分）POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映刷卡机读出信息原理的是（　　）

A．
B．
C．
D．
10．（3分）如图所示，是由微颗粒（1﹣50nm）制各得到新型防菌“纳米纸，在“纳米纸“的表面细菌无法停留且油水不沾。与此现象有关的判断正确的是（　　）

A．组成“纳米纸“的分子间没有间隙
B．油分子间引力使纸面上的油汇集成小油珠
C．“纳米纸“可阻止细菌分子无规则运动
D．油与“纳米纸”分子间有斥力没有引力
11．（3分）电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，但开关S闭合后，则下列说法中正确的是（　　）


A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．电压表的示数与电源电压之比是1：3
D．两灯消耗的总功率是1.5W
（多选）12．（3分）如图是一种水位自动报警器的原理图，它运用了许多物理知识。以下说法中正确的是（　　）

A．不纯净的水是导体
B．水位到达金属块B时，绿灯亮
C．报警器中的电磁铁运用了电流的磁效应
D．电磁继电器实质是一种电路开关
（多选）13．（3分）某元件R（阻值不变）标有“6V 6W”字样，将它与灯L接入电路中，如图所示。通过灯L的电流随电压变化的图像如图所示。电流表量程为“0～0.6A”，电压表量程为“0～3V”，闭合开关，在保证电路各元件都安全的情况下，下列说法正确的（　　）

A．元件R的阻值为6Ω
B．电源电压为5V
C．电路中的最大电流为0.6A
D．灯L消耗的最大电功率为1W
二、填空题
14．（3分）如图所示为生活中常用的热水瓶，其外壁采用镀银的双层玻璃，并将中间抽成真空，这是为了减少通过 　 　的方式损失内能，注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，这一过程中瓶内气体的 　 　能转化为软木塞的机械能，汽油机的 　 　冲程也发生同样的能量转化。

15．（3分）如图所示是太阳能LED照明路灯，LED是一种发光二极管，可以把电能直接转化成
　 　能，当电流从发光二极管较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于 　 　（选填“短路”或“断路”）状态，这说明发光二极管具有 　 　导电性。

16．（3分）太阳能属于　 　（选填“可再生”或“不可再生”）能源；在太阳内部，氢原子核在超高温下发生　 　（选填“裂变”或“聚变”）。释放出巨大的核能。
17．（3分）2021年10月16日搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心成功发射。美女航天员王亚平第二次在太空授课，我们通过电视都看到了，这些信息是通过 　 　波由太空传到地球的；该波在太空中的传播速度与光在真空中的传播速度 　 　（选填“相同”或“不同”）；火箭在上升过程中，其头部表面温度将会急剧升高，这是通过 　 　方式使火箭头部表面的内能增加，温度升高。
18．（3分）如图所示，灯泡L上标有“6V 6W”字样（不计灯丝电阻的变化）电源电压6V且保持不变，定值电阻R＝4Ω．只闭合开关S1和S3，电阻R在100s产生的热量是　 　J；电路在工作状态下整个电路消耗的最小功率是　 　W。

19．（3分）小明学习了电能表的知识后，回到家里观察自家电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 　 　kW•h；若小明只让家中一个用电器工作，观察到30min电能表的转盘转了30转，则该用电器的功率是 　 　W。

三、作图及实验探究
20．如图是用来探究“产生感应电流的条件”的实验装置。请完成下列各问：
（1）闭合开关，若保持导体ab不动，磁铁 　 　移动（选填“上下”或“左右”），电路中有感应电流。
（2）闭合开关，若保持磁铁不动，将导体ab竖直方向在磁铁内上下运动，电路中 　 　感应电流（选填“有”或“无”）；将导体ab在磁铁内保持水平并向左上方移动，电路中 　 　感应电流（选填“有”或“无”）；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做 　 　磁感线运动时，导体中就会产生感应电流。

21．小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的液体（水或煤油），甲瓶中铜丝的电阻R1比乙瓶中镍铬合金丝的电阻R2大。
（1）为了在较短的时间内达到明显的实验效果，小明应在甲、乙两瓶中装入质量与初温相同的 　 　（选填“水”或“煤油”）做实验，理由是 　 　。
（2）采用这种连接方式的目的是 　 　。
（3）实验发现，甲瓶中的温度计示数升高得快，由此得出的实验结论是 　 　。

22．在“测量小灯泡电功率”的实验中，小丽所在的实验小组用的电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，有两个滑动变阻器R甲：“10Ω 1A”；R乙：“50Ω 0.5A”。
（1）实验中，应选用的滑动变阻器是 　 　。（选填“R甲”或“R乙”）
（2）请用笔画线代替导线在图甲中完成实物电路的连接。
（3）小丽进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是 　 　（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）。
（4）排除故障后，小丽闭合开关，移动滑片P到某一位置时，电压表示数为1.5V，若想测量小灯泡的额定功率，应将滑动变阻器的滑片P从该位置向 　 　（选填“左”或“右”）端移动，使电压表的示数为 　 　V，若此时电流表的示数如图乙所示，则小灯泡的额定功率为 　 　W。
四、计算题（要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
23．如图的电路中，电源电压U＝6V且保持不变，定值电阻R1＝6Ω，定值电阻R2＝4Ω。求：
（1）只闭合S1电流表的示数多大？
（2）只闭合S2电流表的示数多大？
（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，电流表的示数变化了多少？

24．有一款电热水壶，有加热和保温两种工作状态。其工作电路简图如图所示，R1、R2是电热丝，S是温度控制开关，根据水温的变化可以自动切换，接通触点a、b或接通触点c，其铭牌上的部分参数如表所示。请完成以下各问：
额定电压
220V
加热功率
1100W
保温功率
100W
最大容量
2kg
（1）当温控开关S与触点c接通，此时电热水壶处于 　 　（选填“保温”或“加热”）状态；（有说明或计算）
（2）求R2的阻值；
（3）求R1的阻值；
（4）将电热水壶装满初温为20℃的水，加热5min后水温上升到53℃，此电热水壶的加热效率是多少。[c水＝4.2×103J/（kg•℃）]


2021-2022学年河北省石家庄市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（1-11小题为单选，12.13为多选）
1．【解答】解：A、家用空调的正常工作时的电流约为5A，故A错误；
B、家用空调正常工作时的功率约为1000W，故B正确；
C、液晶电视机正常工作时的电压为220V，故C错误；
D、液晶电视机的正常工作时功率约200W＝0.2kW，液晶电视机正常工作1h消耗的电能W＝Pt＝0.2kW×1h＝0.2kW•h，故D错误。
故选：B。
2．【解答】解：A、电磁起重机是利用电流的磁效应来工作的，不符合题意，该选项错误；
B、电炉工作时电能转化成内能，是利用电流的热效应来工作的，符合题意，该选项正确；
C、电风扇工作时电能转化成机械能，不是利用电流的热效应来工作的，不符合题意，该选项错误；
D、电脑工作时把电能转化成声能和光能，不是利用电流的热效应来工作的，不符合题意，该选项错误。
故选：B。
3．【解答】解：A、发现导线的绝缘部分破损时要及时更换，否则破损的导线会造成触电，故A符合安全用电要求；
B、保险丝根据实际使用情况选择，不是越粗越好，故B不符合安全用电要求；
C、发现有人触电时，要及时切断电源，再实施抢救，故C符合安全用电要求；
D、为了安全，大功率用电器的金属外壳接地是为了防止外壳带电而发生触电，因此插头必须用三脚插头，故D符合安全用电要求。
故选：B。
4．【解答】解：A、为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线，故A错误；
B、通电螺线管的极性与电流的方向和线圈的绕法有关，故对于给定的螺线管，改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极；故B错误；
C、“奥斯特实验”说明了电流周围是存在磁场的，故C正确；
D、磁场中某点的磁场方向与放在该点小磁针静止时N极的指向一致，放不放小磁针，此点的磁场方向始终是不变的，故D错误。
故选：C。
5．【解答】解：A、微波大致沿直线传播，不能沿地球表面绕射，因此需要建立微波中继站，但是不能把月亮当做中继站，因为月亮绕地球转动，故A错误；
B、用手机与另一部手机通话时，必须经过基地台才能实现，故B正确；
C、应该用和地球同步的卫星作为微波中继站，在地球周围均匀的分配三颗人造卫星就能实现全球通信，故C错误；
D、光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息，故D错误。
故选：B。
6．【解答】解：（1）由图可知，电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，由右手螺旋定则可知，螺线管左端应为N极，因同名磁极相互排斥、异名磁极相互吸引，则小磁针甲转动、小磁针乙转动，故AB错误；
（2）滑动变阻器滑片P从左向右滑动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流变大，则通电螺线管的磁性将增强，故C正确，D错误。
故选：AC。
7．【解答】解：
A、当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，这说明磁场对电流有力的作用，不是磁可以生电，故A错误；
B、在该现象中，消耗了电能，并转化为机械能，故B错误；
CD、电动机是利用该原理工作的，而发电机的工作原理是电磁感应现象，故C错误，D正确。
故选：D。
8．【解答】解：
当K闭合，K1断开时，只有R2接在电源U上，电流表示数I1＝，
当K、K1都闭合时，电阻R1和R2是并联的，电流表测量干路电流，
则由并联电路的电流特点和欧姆定律可得，此时电流表示数I2＝+，
又R1＝3R2，
所以I1：I2＝：（+）＝：（+）＝3：4。
故选：C。
9．【解答】解：POS刷卡机读出信息的原理就是电磁感应现象；
A、如图是一个电磁铁，说明电能产生磁，故A错误。
B、如图电路中有电源，是通电导体在磁场中受力运动，故B错误。
C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故C正确。
D、如图是奥斯特实验，反映了电流周围存在着磁场，故D错误。
故选：C。
10．【解答】解；A、因分子之间斥力的存在，构成地球上物质的分子之间都会存在一定的空隙，纳米材料也不例外，故A错误。
B、距离很近的两滴油会在分子引力的作用下汇聚成一滴，故B错误；
C、细菌是由大量分子组成的，它虽然很小，但是它的运动仍是宏观运动，而不是分子的无规则运动，故C错误；
D、油分子与纳米纸分子的距离很近，所以两种分子之间即存在引力，也存在斥力，故D正确。
故选：D。
11．【解答】解：（1）由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝1A，I2＝＝＝0.5A，
由I＝可得，两灯泡的电阻分别为：
R1＝＝＝3Ω，R2＝＝＝6Ω；
（2）由电路图可知，开关S闭合后，L1与L2串联，电压表测L1两端的电压，
因串联电路中各处的电流相等，且总电阻等于各分电阻之和，
所以，电压表的示数与电源电压之比：＝＝＝＝，故C正确；
此时电路中的电流：
I＝＝＝A，
灯L1消耗的实际功率：
P1′＝I2R1＝（A）2×3Ω＝W，故A错误；
灯L2消耗的实际功率：
P2′＝I2R2＝（A）2×6Ω＝W，故B错误；
两灯消耗的总功率：
P＝P1′+P2′＝W+W＝1W，故D错误。
故选：C。
12．【解答】解：A、纯净的水是绝缘体，不纯净的水一般是导体，故A正确；
B、读图可知，当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；故B错误；
C、报警器中的电磁铁运用了电流的磁效应，故C正确；
D、电磁继电器实质是一种电路开关，由控制电路来间接控制工作电路，故D正确。
故选：ACD。
13．【解答】解：由电路图可知，R与L串联，电压表测R两端的电压，电流表测电路中的电流；
（1）由P＝UI可得，元件R正常工作时的电流：I1＝＝＝1A，
由I＝可得，元件R的阻值：R1＝＝＝6Ω，故A正确；
（2）由电压表的量程可知，R两端的最大电压UR′＝3V，通过R的电流：I′＝＝＝0.5A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为0.5A，故C错误；
由图2可知，当电路中电路为I′＝0.5A时，小灯泡两端的电压为UL＝2V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：U＝UR′+UL＝3V+2V＝5V，故B正确；
小灯泡的最大电功率：PL＝ULI′＝2V×0.5A＝1W，故D正确。
故选：ABD。
二、填空题
14．【解答】解：（1）真空可以避免空气产生对流，防止热传递的产生，减少热量散失，起到保温作用；
（2）瓶塞跳起来，机械能增大，这是由于暖瓶内气体膨胀做功造成的，水蒸气的内能转化成瓶塞的机械能；汽油机在做功冲程中，气缸内高温气体膨胀推动活塞做功，内能转化为机械能。
故答案为：热传递；内；做功。
15．【解答】解：LED是一种发光二极管，工作时可以把电能直接转化成光能；在电路中，电流只能从二极管的正极流入，负极流出。如图当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管将不发光，处于断路状态。说明二极管的单向导电性。
故答案为：光；断路；单向。
16．【解答】解：太阳能可以源源不断的获得，故它是可再生能源。
在太阳内部，太能之所以能发光发热，实质相当于无数个的氢弹爆炸而造成的，即氢原子核在超高温下发生聚变释放核能。
故答案为：可再生；聚变。
17．【解答】解：（1）我们看到的电视直播画面是通过通讯卫星，用电磁波做载体传到地面的；电磁波的传播速度与光在真空中的传播速度相同；
（2）火箭在上升过程中，需要克服空气摩擦做功，使火箭头部表面的内能增加，温度升高。
故答案为：电磁；相同；做功。
18．【解答】解：（1）由P＝UI可得，I额＝＝＝1A，
由I＝可得灯泡L的电阻值RL＝＝＝6Ω；
（2）只闭合S1和S3，电阻R与灯泡并联，电阻R两端的电压为电源电压6V，
电阻R在100s产生的热量：Q＝W＝t＝×100s＝900J；
（3）闭合开关S2，断开开关S1、S3，电阻R和灯泡L串联，使其接入电路的阻值最大，则整个电路消耗的电功率最小。
最小电功率：P最小＝＝＝3.6W。
故答案为：900；3.6。
19．【解答】解：（1）电能表表盘的最后一位是小数，由图可以看出小明第一次看到电能表的示数为301.5kW•h，
过一段时间后电能表的示数为316.0kW•h，
则小明家这段时间消耗的电能：316.0kW•h﹣301.5kW•h＝14.5kW•h；
（2）用电器30min消耗的电能：W＝＝0.05kW•h，
用电器消耗电能的时间：t＝30min＝0.5h，
用电器的功率：P＝＝＝0.1kW＝100W。
故答案为：14.5；100。
三、作图及实验探究
20．【解答】解：（1）闭合开关，若保持导体ab不动，磁铁左右移动时，导体ab在磁场中做切割磁感线运动，电路中有感应电流；
（2）闭合开关，若保持磁铁不动，将导体ab竖直方向在磁铁内上下运动，ab没有做切割磁感线运动，电路中无感应电流；
将导体ab在磁铁内保持水平并向左上方移动，导体ab在磁场中做切割磁感线运动，电路中有感应电流；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
故答案为：（1）左右；（2）无；有；（3）切割。
21．【解答】解：（1）该实验中通过观察温度计示数的变化来比较电阻丝产生热量多少；由于煤油的比热容比水小，在质量、吸收热量均相同时，煤油的温度变化比较明显，能在较短的时间内达到明显的实验效果，所以应选用煤油进行实验；
（2）如图所示，两根金属丝串联，其目的是控制电流和通电时间均相同；
（3）由题知，甲瓶中铜丝的电阻R1比乙瓶中镍铬合金丝的电阻R2大，通电一定时间后，甲瓶中的温度计示数升高得快，说明甲瓶中铜丝产生的热量多，由此得出的实验结论是：在电流和通电时间相同时，电阻越大，导体产生的热量越多；
故答案为：（1）煤油；煤油的比热容比水小，在质量、吸收热量均相同时，煤油的温度变化比较明显；（2）控制电流和通电时间均相同；（3）在电流和通电时间相同时，电阻越大，导体产生的热量越多。
22．【解答】解：（1）灯的额定电压为2.5V，所以灯泡正常发光时，变阻器要分去6V﹣2.5V＝3.5V的电压，根据分压原理，＝，
滑动变阻器的阻值至少为：R滑＝×RL＝×10Ω＝14Ω，故应选用R乙“50Ω 0.5A”的滑动变阻器；
（2）灯的额定电压2.5V，电阻约为10Ω，由欧姆定律，灯的额定电流约为I＝＝＝0.25A，故电流表选用小量程与灯串联，
变阻器接一个上接线柱和一个下接线柱串联在电路中；因为小灯泡的额定电压为2.5V，所以电压表选用小量程与灯泡并联，如下所示：

（3）小灯泡不发光，电流表无示数，说明电路为断路，电压表有示数，说明电压表、电流表、开关、滑动变阻器与电源之间是连通的，则故障为灯泡断路；
（4）根据已知条件，电压表示数为1.5V，说明小灯泡两端的电压太小，应减小滑动变阻器两端的电压，根据串联分压原理可知，应减小滑动变阻器接入电路中的电阻，所以应向左端移动滑片，使灯泡两端的电压为额定电压2.5V；
根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P＝UI＝2.5V×0.24A＝0.6W。
故答案为：（1）R乙；（2）如图所示；（3）小灯泡断路；（4）左；2.5；0.6。
四、计算题（要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
23．【解答】解：（1）由图示电路图可知，只闭合S1，只有电阻R1接在电路中，
通过R1的电流为：I1＝＝＝1A；
（2）由图示电路图可知，只闭合S2，两电阻串联，
R1、R2串联的总电阻：R＝R1+R2＝6Ω+4Ω＝10Ω，
电路中的电流：I＝＝＝0.6A；
（3）只闭合S2和S3，R1被短路，只有电阻R2接在电路中，
此时，电流表示数为：I2＝＝＝1.5A，
只闭合S1和S3，R1、R2并联，此时电流表测干路中的电流，
因为并联电路干路中的电流等于各支路电流之和，所以此时电流表的示数为：
I′＝I1+I2＝+＝+＝2.5A，
电流表示数的变化量：△I＝I′﹣I2＝2.5 A﹣1.5 A＝1A。
答：（1）只闭合S1电流表的示数为1A；
（2）只闭合S2电流表的示数为0.6A；
（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，电流表的示数变化了1A。
24．【解答】解：（1）当温控开关s与触点c接通，只有R2工作，此时的电功率为P2＝；
当温控开关s与触点ab接通，R1、R2并联，此时电路的电功率为P＝+；
此时可知，P＞P2，所以，当温控开关s与触点c接通，电热水壶处于保温状态；
（2）由P保＝P2＝可知，电阻R2的阻值：
R2＝＝＝484Ω；
（3）由题意可知，电阻R1的电功率：
P1＝P加热﹣P保温＝1100W﹣100W＝1000W，
由P＝可知，电阻R1的阻值：
R1＝＝＝48.4Ω；
（4）电热水壶装满水，壶中的水吸收的热量：
Q吸＝c水mΔt＝4.2×103J/（kg•℃）×2kg×（53℃﹣20℃）＝2.772×105J；
电热水壶消耗的电能：
W电＝P加热t＝1100W×5×60s＝3.3×105J；
电热水壶的加热效率：
η＝×100%＝×100%＝84%。
答：（1）保温；
（2）R2的阻值为484Ω
（3）R1的阻值为48.4Ω；
（4）电热水壶的加热效率为84%。
