河南省三门峡市义马市2021-2022学年九年级上学期期末物理试题

这是一份河南省三门峡市义马市2021-2022学年九年级上学期期末物理试题，共14页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

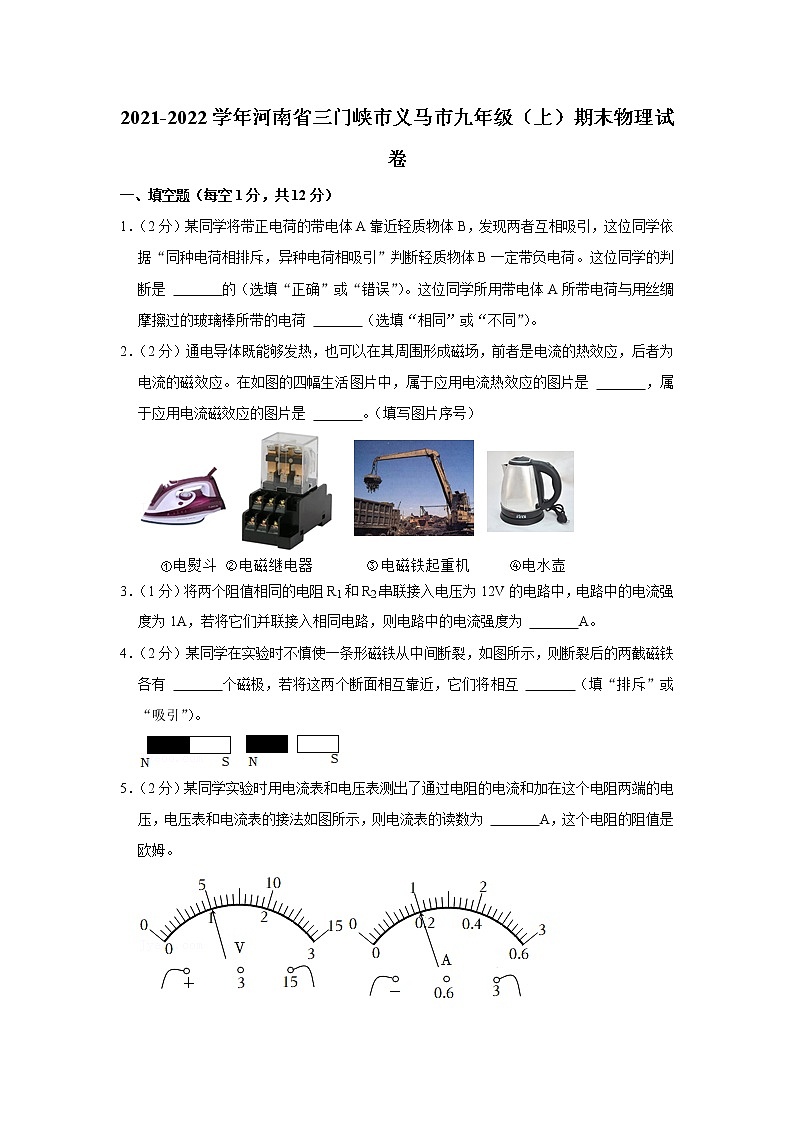

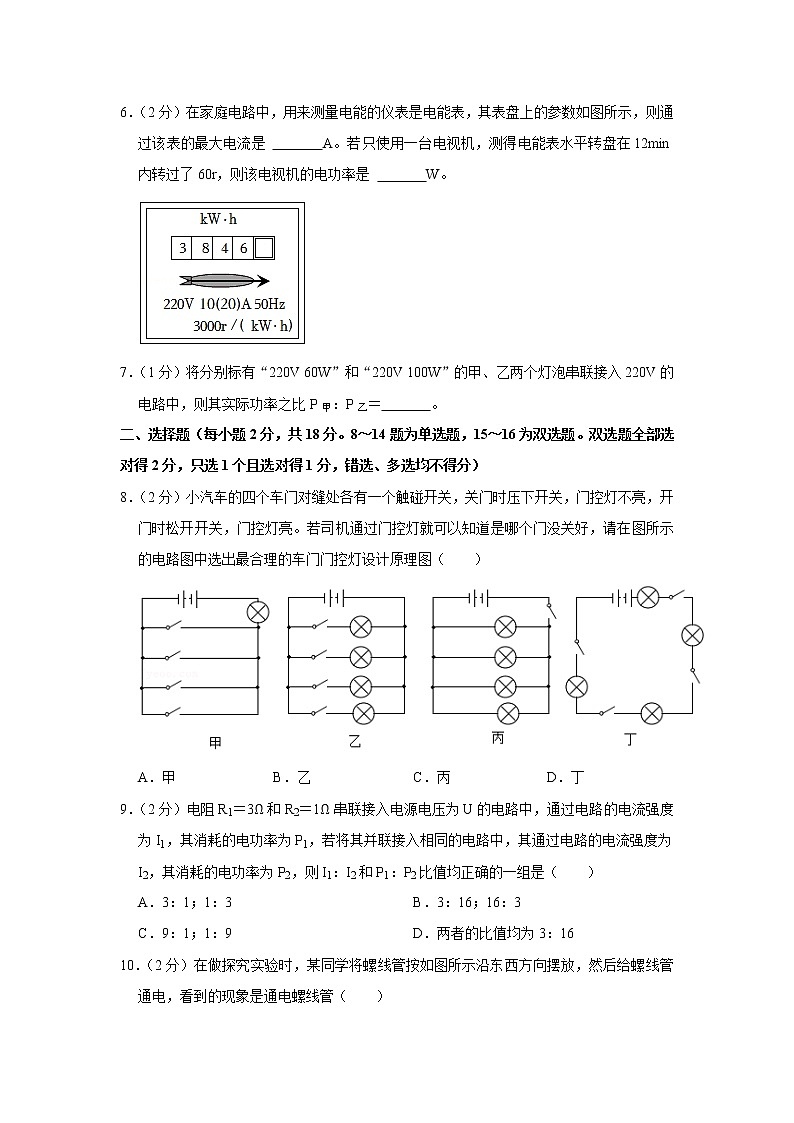

2021-2022学年河南省三门峡市义马市九年级（上）期末物理试卷一、填空题（每空1分，共12分）1．（2分）某同学将带正电荷的带电体A靠近轻质物体B，发现两者互相吸引，这位同学依据“同种电荷相排斥，异种电荷相吸引”判断轻质物体B一定带负电荷。这位同学的判断是 　   　的（选填“正确”或“错误”）。这位同学所用带电体A所带电荷与用丝绸摩擦过的玻璃棒所带的电荷 　   　（选填“相同”或“不同”）。2．（2分）通电导体既能够发热，也可以在其周围形成磁场，前者是电流的热效应，后者为电流的磁效应。在如图的四幅生活图片中，属于应用电流热效应的图片是 　   　，属于应用电流磁效应的图片是 　   　。（填写图片序号）3．（1分）将两个阻值相同的电阻R1和R2串联接入电压为12V的电路中，电路中的电流强度为1A，若将它们并联接入相同电路，则电路中的电流强度为 　   　A。4．（2分）某同学在实验时不慎使一条形磁铁从中间断裂，如图所示，则断裂后的两截磁铁各有 　   　个磁极，若将这两个断面相互靠近，它们将相互 　   　（填“排斥”或“吸引”）。5．（2分）某同学实验时用电流表和电压表测出了通过电阻的电流和加在这个电阻两端的电压，电压表和电流表的接法如图所示，则电流表的读数为 　   　A，这个电阻的阻值是 　   　欧姆。6．（2分）在家庭电路中，用来测量电能的仪表是电能表，其表盘上的参数如图所示，则通过该表的最大电流是 　   　A。若只使用一台电视机，测得电能表水平转盘在12min内转过了60r，则该电视机的电功率是 　   　W。7．（1分）将分别标有“220V 60W”和“220V 100W”的甲、乙两个灯泡串联接入220V的电路中，则其实际功率之比P甲：P乙＝　   　。二、选择题（每小题2分，共18分。8～14题为单选题，15～16为双选题。双选题全部选对得2分，只选1个且选对得1分，错选、多选均不得分）8．（2分）小汽车的四个车门对缝处各有一个触碰开关，关门时压下开关，门控灯不亮，开门时松开开关，门控灯亮。若司机通过门控灯就可以知道是哪个门没关好，请在图所示的电路图中选出最合理的车门门控灯设计原理图（　　）A．甲 B．乙 C．丙 D．丁9．（2分）电阻R1＝3Ω和R2＝1Ω串联接入电源电压为U的电路中，通过电路的电流强度为I1，其消耗的电功率为P1，若将其并联接入相同的电路中，其通过电路的电流强度为I2，其消耗的电功率为P2，则I1：I2和P1：P2比值均正确的一组是（　　）A．3：1；1：3 B．3：16；16：3 C．9：1；1：9 D．两者的比值均为3：1610．（2分）在做探究实验时，某同学将螺线管按如图所示沿东西方向摆放，然后给螺线管通电，看到的现象是通电螺线管（　　）A．仍保持在原来的位置上 B．不停地转动下去 C．转动后停在南北方向上 D．转动后停在任意位置上11．（2分）某家庭电路的部分电路如图所示，甲、乙两处分别装用电器和开关，下列说法正确的是（　　）A．随着用电器功率增大，通过电路的电流也增大 B．火线上的保险丝应当改接到零线上 C．甲处应装用电器，乙处应装开关 D．保险丝熔断了可以用铜丝代替12．（2分）如图所示的通电螺线管，四个小磁针静止后，N极指向正确的是（　　）A．①②③ B．①②④ C．①③④ D．②③④13．（2分）为了帮助触电者脱离危险，下列物体不可借助的是（　　）A．晾晒衣服的钢管 B．塑料拖把杆 C．玻璃纤维做的钓鱼竿 D．陶瓷制作的长柄挠痒爪14．（2分）下列关于日常生活用电常识中的认知，符合家庭电路知识和安全用电要求的是（　　）A．使用试电笔时，手不能接触笔尾的金属帽，以防触电 B．在日常生活中，可以把三脚插头插入两孔插座 C．在日常连接家庭电路时，开关接在火线或者零线上都可以 D．输电线进户后应先接电能表（多选）15．（2分）两只灯泡分别标有“220V 60W”的L1和标有“110V 100W”的L2灯泡分别接在甲、乙两个电路中，甲图电源电压220V，乙图电源电压110V，如图所示，下列说法正确的是（　　）A．在甲电路中，额定功率高的灯泡亮 B．在甲电路中，额定功率低的灯泡亮 C．在乙电路中，额定电压高的灯泡亮 D．在乙电路中，额定电压低的灯泡亮（多选）16．（2分）某同学在没有电流表的情况下（电源电压未知但不变），设计了利用电压表和已知阻值的电阻R0测定未知电阻Rx阻值。如图所示的四个电路图甲乙丙丁，不能测出未知电阻Rx阻值的电路图是（　　）A．甲 B．乙 C．丙 D．丁三、作图题（每题2分，共4分）17．（2分）如图所示，箭头表示磁感线方向，“⊙”表示通电导线中电流方向垂直纸面向外，请你根据 　   　判断通电导线的受力方向，并在图上用箭头表示出来。18．（2分）请用1个光控开关S1（光线较强时光控开关自动断开，光线弱时光控开关自动闭合）；1个声控开关S2（无声音时，声控开关自动断开；有声音时，声控开关自动闭合），1个灯泡；导线若干。用笔画线代替导线，请在图的方框内设计一个电路图，并符合以下要求：①白天，有人经过或无人经过，灯泡均不发光；②夜间，有人经过时灯泡发光，无人经过时，灯泡不发光。四、实验探究题（共24分）19．（4分）如图所示，是演示 　   　现象的实验，在该实验中，机械能转化为电能，该现象在生产、生活和科学研究方面都有着广泛的应用，请列举一个应用其原理工作的器具 　   　。20．（10分）在测定小灯泡电功率的实验中，现有器材为：电压为6V的电源1个，规格为“10Ω 1A”和“50Ω 2A”滑动变阻器各1个，额定电压为2.5V、阻值约为10Ω的小灯泡1个，请回答以下问题：（1）根据所学知识和题意，应选择规格为 　   　的滑动变阻器。（2）如图甲所示，是已连接好的实物图，图中有一处连接错误，并导致移动滑动变阻器滑片灯泡亮度较暗且不变，这一处错误是：　   　。（3）在改正错误后，移动滑动变阻器滑片进行了多次测量，其中小灯泡正常发光的电流表读数如图乙所示，则小灯泡的额定功率为 　   　W。（4）该实验中，移动滑动变阻器滑片进行多次实验的目的是：　   　。（5）请根据正确的图甲实物图，画出电路图。21．（10分）在“探究电流与电阻的关系”实验中，如图甲所示为电路图，图乙所示为实物图，请完成下列问题：（1）根据电路图，用笔划线代替导线，连接实物图。（导线不能交叉）（2）连接电路时，滑动变阻器的滑片应滑至 　   　端（选填“C”或“D”）。（3）保持电压表示数不变，将5Ω电阻分别替换成10Ω、20Ω的电阻，电流表示数的变化情况是 　   　（选填“变大”、“不变”或“变小”）。（4）在上问中，要保持电压表示数不变，应移动滑动变阻器滑片，使滑动变阻器接入电路的电阻阻值 　   　（选填“变大”、“不变”或“变小”）。（5）根据表中数据，你得出的结论是：　   　。实验次数123电阻R/Ω51020五、综合应用题（共12分）22．（6分）如图所示，电源电压U＝15V，R2＝4Ω，滑动变阻器滑片从A端滑至B端，电压表示数从6V变化为2V，求：（1）R1的阻值。（2）滑动变阻器Rx的最大阻值。23．（6分）将标有“6V 3W”的小灯泡L1与额定功率为6W的小灯泡L2并联接入如图所示的电路中，闭合开关S，小灯泡L1正常发光，且电流表示数为0.75A，求：（1）整个电路的总电功率。（2）灯泡L2的电阻。
2021-2022学年河南省三门峡市义马市九年级（上）期末物理试卷参考答案与试题解析一、填空题（每空1分，共12分）1．【解答】解：某同学将带正电荷的带电体A靠近轻质物体B，发现两者互相吸引，则B带负电或者不带电；用丝绸摩擦过的玻璃棒所带的电荷为正电荷，带电体A带正电荷，故它们所带电荷相同。故答案为：错误；相同。2．【解答】解：①电熨斗是将电能转化为内能，利用了电流的热效应；②电磁继电器的核心部件是电磁铁，利用了电流的磁效应；③电磁起重机的核心部件是电磁铁，利用了电流的磁效应；④电热水壶是将电能转化为内能，利用了电流的热效应；故属于应用电流热效应的图片是①④，属于应用电流磁效应的图片是②③。故答案为：①④；②③。3．【解答】解：将两个阻值相同的电阻R1和R2串联接入电压为12V的电路中，电路中的电流强度为1A，根据欧姆定律可得电路总电阻：R＝＝＝6Ω，串联电路总电阻等于各部分电阻之和，两电阻阻值相同，所以每个电阻的阻值为6Ω，将它们并联接入相同电路，并联电路各支路两端电压相等，根据欧姆定律可得通过每个电阻的电流：I′＝＝＝2A，并联电路干路电流等于各支路电流之和，所以电路中的电流强度为2A+2A＝4A。故答案为：4。4．【解答】解：一条形磁铁从中间断裂后，则断裂后的两截磁铁各有2个磁极；断裂后左边的磁体增加了S极，断裂后右边的磁体增加了N极，故它们会相互吸引。故答案为：2；吸引。5．【解答】解：由图可知电压表接入电路的是大量程，分度值是0.5V，示数为5V，电流表接入电路的是大量程，分度值为0.1A，示数为1A，根据欧姆定律可得该电阻的阻值：R＝＝＝5Ω。故答案为：1；5。6．【解答】解：（1）因为电能表上标的“10（20）A”表示这个电能表的标定电流为10A，额定最大电流为20A，所以通过该表的最大电流是20A；（2）电能表的表盘转了60转，消耗的电能：W＝＝0.02kW•h；用电器的实际功率：P＝＝＝0.1kW＝100W。故答案为：20；100。7．【解答】解：甲、乙两个灯泡分别标有“220V 60W”和“220V 100W”字样，则两个灯泡的额定电压相同，根据R＝可知：R甲：R乙＝P乙：P甲＝100W：60W＝5：3；当两灯串联时，通过它们的电流相等，由P＝I2R得：P甲实：P乙实＝R甲：R乙＝5：3。故答案为：5：3。二、选择题（每小题2分，共18分。8～14题为单选题，15～16为双选题。双选题全部选对得2分，只选1个且选对得1分，错选、多选均不得分）8．【解答】解：根据题意可知，关门时压下开关，门控灯不亮，开门时松开开关，门控灯亮，司机通过门控灯就可以知道是那个门没关好，这说明每盏灯工作时互不影响，是并联的，且每盏灯都有一个控制开关，故乙图正确。故选：B。9．【解答】解：串联电路总电阻等于各部分电阻之和，根据欧姆定律可得通过电路的电流：I1＝＝＝，电路的电功率：P1＝UI1＝U×＝，并联电路各支路两端电压相等，并联电路干路电流等于各支路电流之和，根据欧姆定律可得通过电路的电流：I2＝＝＝，电路的功率：P2＝UI2＝U×＝，则＝＝，＝＝。故选：D。10．【解答】解：根据安培定则可判断出左端为螺线管的S极，右端为N极。悬挂的螺线管由于受到地磁场的作用，同名磁极相互排斥、异名磁极相互吸引，其静止后会停在南北方向，具体情况是：右端指向北方，左端指向南方，故C正确。故选：C。11．【解答】解：A、当用电器功率增大时，通过保险丝的电流就增大，故A正确；B、为了安全，保险丝应该接到火线上，保险丝熔断时，整个电路与火线之间是断开的，故B错误；C、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器，故C错误；D、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误；故选：A。12．【解答】解：由图可知，电流从螺线管的右端流入，根据安培定则可知，螺线管的右端为N极、左端为S极；根据异名磁极相互吸引可知，小磁针①的右端为N极、小磁针②的左端为N极、小磁针③的左端为S极、小磁针④的左端为N极，故①②④正确。故选：B。13．【解答】解：为了帮助触电者脱离危险，需要借助绝缘物体；钢管属于导体，容易导电，不能借助；塑料拖把杆、玻璃纤维做的钓鱼竿、陶瓷制作的长柄挠痒爪属于绝缘体，可以借助。故选：A。14．【解答】解：A、如果手不接触试电笔笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故A故不符合要求；B、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故B故不符合要求；C、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故C不符合要求；D、输电线进户后应先接电能表，故D符合要求。故选：D。15．【解答】解：L1的额定电压大于L2的额定电压，L1的额定功率小于L2的额定功率，根据R＝可知，灯泡L1的电阻大于灯泡L2的电阻；AB、两只灯泡串联在220V的电路中时，通过两个灯泡的电流是相同的，根据P＝I2R可知，灯泡L1的实际功率大于灯泡L2的实际功率，所以灯泡L1亮，即额定功率低的灯泡亮，故B正确，A错误；CD、两只灯泡并联在110V的电路中时，两个灯泡两端的电压相同，根据P＝可知，灯泡L1的实际功率小于灯泡L2的实际功率，所以灯泡L2亮，即额定电压低的灯泡亮，故D正确，C错误；故选：BD。16．【解答】解：甲、当开关闭合时，R0短路，电压表测电源电压，当开关断开时，Rx与R0串联，电压表仍测电源电压，无法推导出待测电阻两端的电压以及通过Rx的电流，故此电路不能测出Rx阻值；乙、当开关闭合时，Rx短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与Rx串联，电压表测R0的电压，设此时示数为U2，根据串联电路电压规律可知此时Rx两端的电压为U1﹣U2，根据串联电路电流处处相等结合欧姆定律可列出等式：＝，解方程可得Rx，故此电路可以测出Rx阻值；丙、无论开关断开还是闭合，电压表始终测电源电压，无法推导出通过Rx的电流，故此电路不能测出Rx阻值；丁、当开关掷到1挡时，只有Rx接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2挡时，Rx与R0串联，电压表测Rx的电压，设此时示数为U2，则此时R0两端电压为U1﹣U2，根据串联电路电流处处相等可列出等式：＝，解方程可得Rx，故此电路可以测出Rx阻值。故选：AC。三、作图题（每题2分，共4分）17．【解答】解：通电导线在磁场中受到的力称为安培力。根据左手定则可知：让四指指向电流方向，让磁感线垂直穿过掌心，则大拇指指向为所受力的方向，由此可知导体棒受力的方向为竖直向下。如图所示：。故答案为：左手定则；见解析。18．【解答】解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；如图所示：四、实验探究题（共24分）19．【解答】解：由图可知，闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象；根据电磁感应发明了发电机、动圈式话筒等。故答案为：电磁感应；发电机。20．【解答】解：（1）灯泡额定电压为2.5V、阻值约为10Ω，灯泡额定电流约为：I＝＝＝0.25A，根据串联电路电压规律，灯泡正常发光时变阻器两端电压为U滑＝U﹣UL＝6V﹣2.5V＝3.5V，滑动变阻器接入电路的阻值：R滑＝＝＝14Ω＞10Ω，故应选择规格为“50Ω 2A”的滑动变阻器；（2）连好电路闭合开关后，发现小灯泡发光较暗，说明电路中的电流较小，电阻较大，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明变阻器没有变阻的作用，故这一处错误是：滑动变阻器接入的是下端两接线柱；（3）在改正错误后，移动滑动变阻器滑片进行了多次测量，其中小灯泡正常发光的电流表读数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，小灯泡额定功率为：PL＝ULIL＝2.5V×0.3A＝0.75W；（4）此实验中滑动变阻器的作用是改变小灯泡两端的电压实现多次测量，因此实验中多次测量的目的是：测量不同电压下小灯泡的实际电功率；（5）根据实物图画出电路图，如下图所示：。故答案为：（1）“50Ω 2A”；（2）滑动变阻器接入的是下端两接线柱；（3）0.75；（4）测量不同电压下小灯泡的实际电功率；（5）见解答图。21．【解答】解：（1）根据电路图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量定值电阻两端的电压；由于不知道电源电压和电路中电流的大小，电流表和电压表都选用大量程，实物图如下所示：；（2）为了保护电路，闭合开关前，滑动变阻器阻值调至最大的D端；（3）保持电压表示数不变，将5Ω电阻分别替换成10Ω、20Ω的电阻，根据I＝可知，电流表示数变小；（4）在上问中，要保持电压表示数不变，根据串联电路的电压规律可知，应增大滑动变阻器两端的电压，根据串联电路的分压规律可知，应增大滑动变阻器接入电路的电阻；（5）根据表格中的数据、电流的变化可知，在电压一定时，通过导体的电流与导体的电阻成反比。故答案为：（1）见解析；（2）D；（3）变小；（4）变大；（5）在电压一定时，通过导体的电流与导体的电阻成反比。五、综合应用题（共12分）22．【解答】解：（1）闭合开关，两定值电阻和滑动变阻器串联接入电路，电压表测R2两端的电压，滑动变阻器的滑片位于A端时，滑动变阻器接入电路的阻值为0，此时电路为两定值电阻的串联电路，串联电路各处电流相等，根据欧姆定律可得通过电路的电流：I＝＝＝1.5A，串联电路总电压等于各部分电压之和，则定值电阻R1两端的电压：U1＝U﹣U2＝15V﹣6V＝9V，R1的阻值：R1＝＝＝6Ω；（2）滑动变阻器的滑片位于B端时，滑动变阻器接入电路最大阻值，根据欧姆定律可得此时通过电路的电流：I′＝＝＝0.5A，此时定值电阻R1两端的电压：U1′＝I′R1＝0.5A×6Ω＝3V，此时滑动变阻器两端的电压：Ux＝U﹣U1′﹣U2′＝15V﹣3V﹣2V＝10V，滑动变阻器的最大阻值：Rx＝＝＝20Ω。答：（1）R1的阻值为6Ω；（2）滑动变阻器Rx的最大阻值为20Ω。23．【解答】解：由电路图可知，两灯泡并联接入电路，电流表测干路电流。（1）因并联电路中各支路两端的电压相等，且灯泡L1正常发光，所以，电源的电压U＝U1＝6V，整个电路的总电功率：P＝UI＝6V×0.75A＝4.5W；（2）由P＝UI可得灯泡L1支路的电流：I1＝＝＝0.5A，因并联电路中干路电流等于各支路电路之和，所以通过灯泡L2的电流：I2＝I﹣I1＝0.75A﹣0.5A＝0.25A，由I＝可得灯泡L2的阻值：R＝＝＝24Ω。答：（1）整个电路的总电功率为4.5W；（2）灯泡L2的电阻为24Ω。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/21 9:00:59；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
