河南省周口市郸城县2021-2022学年九年级上学期期末物理试题

这是一份河南省周口市郸城县2021-2022学年九年级上学期期末物理试题，共13页。试卷主要包含了填空题，选择题，作图题，实验题，计算题等内容，欢迎下载使用。

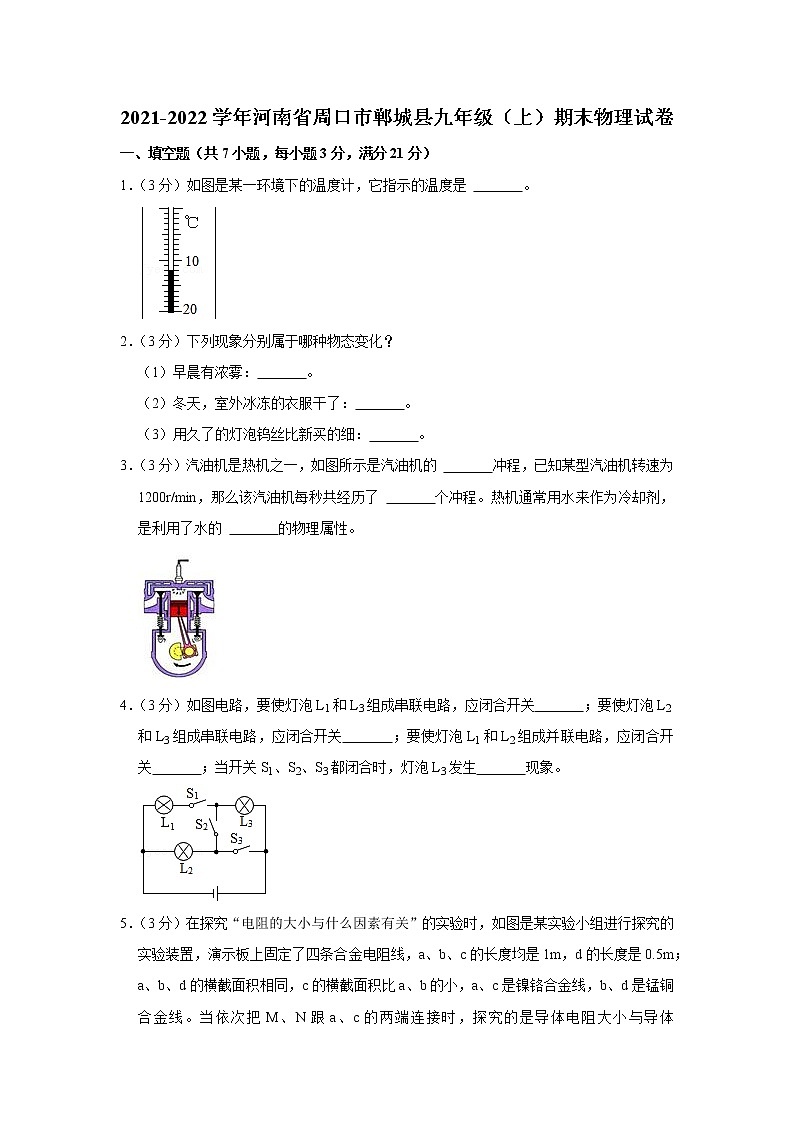

2021-2022学年河南省周口市郸城县九年级（上）期末物理试卷一、填空题（共7小题，每小题3分，满分21分）1．（3分）如图是某一环境下的温度计，它指示的温度是 　   　。2．（3分）下列现象分别属于哪种物态变化？（1）早晨有浓雾：　   　。（2）冬天，室外冰冻的衣服干了：　   　。（3）用久了的灯泡钨丝比新买的细：　   　。3．（3分）汽油机是热机之一，如图所示是汽油机的 　   　冲程，已知某型汽油机转速为1200r/min，那么该汽油机每秒共经历了 　   　个冲程。热机通常用水来作为冷却剂，是利用了水的 　   　的物理属性。4．（3分）如图电路，要使灯泡L1和L3组成串联电路，应闭合开关　   　；要使灯泡L2和L3组成串联电路，应闭合开关　   　；要使灯泡L1和L2组成并联电路，应闭合开关　   　；当开关S1、S2、S3都闭合时，灯泡L3发生　   　现象。5．（3分）在探究“电阻的大小与什么因素有关”的实验时，如图是某实验小组进行探究的实验装置，演示板上固定了四条合金电阻线，a、b、c的长度均是1m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线。当依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体 　   　的关系。当依次把M、N跟b、d的两端连接时，探究的是导体电阻大小与导体 　   　的关系。实验中采用的方法叫 　   　。6．（3分）如图是演示巨磁电阻效应原理的示意图，GMR是巨磁电阻，它的阻值在磁场中随磁性增强而急剧减小。当滑动变阻器滑片P向左滑动，电磁铁周围的磁场　   　（选填“增强”、“减弱”或“不变”），电压表示数　   　（选填“变大”、“变小”或“不变”），指示灯的亮度　   　（选填“变暗”、“变亮”或“不变”）。7．（3分）地磁南极与地理北极、地磁北极与地理南极并不完全重合，中间有一个夹角，叫做 　   　，是由我国宋代学者 　   　首先发现的。‍二、选择题（每题2分，共14分；其中8-12题为单选题，13-14题为双选题，少选且选对得1分，多选、错选均不得分）8．（2分）牙齿健康问题，越来越得到重视，电动牙刷已经成为了一款比较受欢迎的小家电，如图所示，关于电动牙刷下列说法正确的是（　　）A．使用电动牙刷的过程中电能主要转化为机械能 B．电动牙刷里的电动机工作原理是电流的磁效应 C．在给电池充电时电池相当于电源 D．电动牙刷上的指示灯主要是超导材料制成9．（2分）为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受。新能源汽车核心部件是电动机。图中能说明电动机工作原理的是（　　）A． B． C． D．10．（2分）将标有“220V 60W”的甲灯和标有“220V 100W”的乙灯并联起来，接到220V的电源上，则（　　）A．两灯都正常发光，乙灯比甲灯亮 B．两灯都不能正常发光，甲灯比乙灯亮 C．两灯都不能正常发光，乙灯比甲灯亮 D．两灯都正常发光，甲灯比乙灯亮11．（2分）某电能表的表盘如图所示，用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（　　）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J12．（2分）关于温度、热量、内能，以下说法正确的是（　　）A．温度越高的物体所含的热量越多 B．0℃的冰变成0℃的水，温度不变，内能不变 C．物体吸收了热量，它的温度一定会升高 D．物体温度升高了，它的内能一定增加（多选）13．（2分）如图所示，我国家庭电路实物布线图，下列说法正确的是（　　）A．我国的家庭电路的电压是380V B．三孔插座中的其中一个孔就是连接在地线上的 C．按钮开关既可以接在火线上，也可以接在零线上 D．家庭电路中的触电事故，都是人体直接或间接接触火线引起的（多选）14．（2分）关于分子热运动和物体的内能，下列说法中正确的是（　　）A．温度升高越多的物体，吸收的热量越多 B．用加热的方法可以改变物体的内能 C．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象 D．冬天，雪花漫天飞舞，这种现象说明分子在不停地做无规则运动三、作图题（每题2分，共4分）15．（2分）请根据实验电路，在方框内画出电路图。16．（2分）根据图中小磁针静止时的N、S极，标出磁感线方向和电源正极。四、实验题（每空1分，共17分）17．（7分）小明同学用“伏安法”测量未知电阻Rx的阻值，他设计的电路如图甲所示。（1）此实验的原理是　   　，闭合开关前，滑动变阻器的滑片P应移到最　   　端（选填“左”或“右”）使其阻值最大。（2）闭合开关后，发现电流表有示数，电压表示数接近为零，则故障原因可能是因为电阻Rx出现了　   　。（选填“断路”或“短路”）（3）排除故障后，当电压表的示数为6V时，电流表的示数如图乙所示，则此时电流表的示数为　   　A，待测电阻Rx的阻值为　   　Ω。（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0电源电压未知且不变），请将下列实验步骤补充完整：①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；②闭合开关S，将滑动变阻器的滑片P移到　   　，记录电流表示数为I2；③写出待测电阻的表达式，Rx＝　   　。（用R0、I1、I2表示）18．（4分）某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：（1）请根据图甲所示的电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）。（2）正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于　   　（选填“A”或“B”）端。（3）闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表　   　（选填“开路”或“短路”）。（4）排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则小灯泡的额定功率为　   　W。19．（6分）在探究“影响电流热效应的因素”实验中：（1）为了探究电热器产生的热量与电流的关系，小周设计了图甲的装置，在烧瓶内安装一根电阻丝。并插入一支温度计，通过比较烧瓶内　   　来判断相同时间内不同的电流通过电阻丝产生热量的多少。烧瓶内液体应选用　   　（填“煤油”或“水”）。理由是：　   　。实验中滑动变阻器的作用：　   　。（2）若探究电热器产生的热量与电阻的关系，应保持电流和通电时间相等，同时选择图乙中　   　（填“A”或“B”）烧瓶与图甲中的烧瓶　   　（填“串联”或“并联”）。五、计算题（每题8分，共16分）20．（8分）如图所示，R1的电阻为5Ω，闭合开关后，通过电阻R1和R2的电流分别为0.6A和0.3A，求：（1）电源电压；（2）整个电路消耗的总功率。21．（8分）某电热水壶的铭牌如图所示，电热水壶正常工作时，将一满壶20℃的水烧开（在标准大气压下）用时250s，求：产品型号KS﹣12最大容积1.0L额定电压220V额定频率50Hz额定功率1500W（1）水吸收的热量；（2）电热水壶的效率。
2021-2022学年河南省周口市郸城县九年级（上）期末物理试卷参考答案与试题解析一、填空题（共7小题，每小题3分，满分21分）1．【解答】解：图中温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃，温度值上小下大，所以显示的温度低于0℃，为﹣12℃。故答案为：﹣12℃。2．【解答】解：（1）早晨有浓雾是空气中的水蒸气遇冷液化成小水珠；（2）冬天，室外冰冻的衣服干了是固体的冰直接变为气态，这个过程叫升华；（3）用久了的灯泡钨丝比新买的细是固体的钨直接变为气体的钨蒸汽，是升华过程。故答案为：（1）液化；（2）升华；（3）升华。3．【解答】解：（1）如图所示的冲程中，两气门关闭，活塞向下运动，为做功冲程。（2）某型汽油机飞轮的转速为1200r/min＝20r/s，即每秒飞轮转动20周，因为汽油机在一个工作循环中，经历四个冲程，飞轮转动两周，所以该汽油机每秒共经历40个冲程。（3）水的比热容大，由Q吸＝c水mΔt可知，在质量和升高温度一定时，水吸收的热量多，冷却效果好，故用水作冷却剂，是利用了水的比热容大的特性。故答案为：做功；40；比热容大。4．【解答】解：（1）要使灯泡L1和L3组成串联电路，电流从电源正极出发后依次经过灯泡L3和L1，则闭合开关S1；（2）要使灯泡L2和L3组成串联电路，电流从电源正极出发后依次经过灯泡L3和L2，则闭合开关S2；（3）要使灯泡L1和L2组成并联电路，L1和L2的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，应闭合开关S1、S2、S3；（4）当开关S1、S2、S3都闭合时，导线把L3两端直接连接起来，灯泡L3发生短路现象。故答案为：S1；S2；S1、S2、S3；短路。5．【解答】解：合金电阻线a、c的材料、长度相同，横截面积不同，所以分析比较a、c两根金属丝的电阻大小，可探究电阻跟导体的横截面积的关系；合金电阻线b、d的横截面积、材料相同，长度不同，所以分析比较b、d两根金属丝的电阻大小，可探究电阻跟导体的长度的关系；研究一个物理量与其它多个物理量的关系时，要用到控制变量法，这是物理学中常用的一种方法。故答案为：横截面积；长度；控制变量法。6．【解答】解：（1）当滑动变阻器滑片P向左滑动时，滑动变阻器接入电路的阻值减小，则电路的总电阻变小，由欧姆定律可知，电路电流变大，因此电磁铁磁性增强，周围磁场增强；（2）因为巨磁电阻的阻值在磁场增大时急剧减小，所以此时巨磁电阻的阻值会变小，电路中的总电阻变小，根据串联电路分压的规律可知，电压表的示数变小；由欧姆定律可知，电路中的电流变大，通过指示灯的电流变大；由P＝I2R可知，灯的实际功率变大，所以指示灯变亮。故答案为：增强；变小；变亮。7．【解答】解；地理南、北极与地磁场的南、北极不重合有一定的夹角，中间有一个夹角，即为磁偏角；这一现象的发现人是我国宋代学者沈括。故答案为：磁偏角；沈括。二、选择题（每题2分，共14分；其中8-12题为单选题，13-14题为双选题，少选且选对得1分，多选、错选均不得分）8．【解答】解：AB、电动牙刷的主要工作部分是电动机，电动机的工作原理是通电导体在磁场中受力运动，其工作时消耗电能转化为机械能，故A正确，B错误；C、在给电池充电时电池需要消耗电能，故电池相当于用电器；故C错误；D、电动牙刷上的指示灯主要是半导体材料制成，故D错误。故选：A。9．【解答】解：A、图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故A不符合题意；B、图为通电螺线管的原理图，是根据电流的磁效应制成的，故B不符合题意；C、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故C符合题意；D、图中是磁极间的磁极间的相互作用，故D不符合题意。故选：C。10．【解答】解：两灯的额定电压都是220V，并联接到220V的电源上时，由并联电路的电压特点可知两灯的实际电压都为220V，因实际电压等于额定电压，所以两灯都能正常发光，则此时甲灯的实际功率P甲实＝P甲额＝60W，乙灯的实际功率P乙实＝P乙额＝100W，由此可知乙灯的实际功率更大，所以乙灯更亮，故A正确，BCD错误。故选：A。11．【解答】解：720revs/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转720r，电能表的转盘转了720转时，用电器消耗的电能：W＝kW•h＝1kW•h＝3.6×106J。故选：B。12．【解答】解：A、热量是一个过程量，不能说物体含有多少热量，故A错误；BC、晶体在熔化过程中，继续吸热，温度不变，内能增大，故BC错误；D、内能的大小与物体的质量、温度等有关，物体温度升高了，它的内能一定增加，故D正确。故选：D。13．【解答】解：A、我国的家庭电路的电压是220V，故A错误；B、三孔分别连接火线、零线和地线，故B正确；C、为了用电的安全，按钮开关应接在火线上，故C错误；D、家庭电路中的触电事故，都是人体直接或间接接触火线引起的，故D正确。故选：BD。14．【解答】解：A、物体吸收热量温度升高时吸收热量的计算公式：Q吸＝cm（t﹣t0），可以看出物体吸收热量温度升高的多少还和物质的比热容有关，故A错误。B、加热时，物体吸收热量，则物体的内能增加，这时吸收的热量等于物体增加的内能，故B正确。C、物质的分子是不停地做无规则运动的，不同的物质在相互接触时，由于分子的无规则运动彼此进入对方的现象属于扩散现象，故C正确。D、雪花漫天飞舞是固体小颗粒的机械运动，不能说明分子间存在斥力，故D错误。故选：BC。三、作图题（每题2分，共4分）15．【解答】解：由图甲知，灯泡L1、灯泡L2并联，开关S控制整个电路，电流表在L1支路上，S1在L2支路上，由此画出电路图如图所示：≈16．【解答】解：图中小磁针的右端为N极、左端为S极，根据磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极；在磁体的周围，磁感线从磁体的N极发出回到S极，所以图中磁感线的方向是向左的。利用螺线管的右端为N极和线圈的绕向，根据安培定则可知电流从螺线管的左端流入、右端流出，从而可以确定电源的左端为正极，右端为负极。如图所示：。四、实验题（每空1分，共17分）17．【解答】解：（1）用伏安法测电阻的实验原理是R＝，闭合开关前，滑动变阻器的滑片P应移到阻值最大处的左端；（2）闭合开关后，发现电流表有示数，电路为通路，电压表示数接近为零，则故障原因可能是因为电阻Rx出现了短路；（3）排除故障后，当电压表的示数为6V时，电流表的示数如图乙所示，电流表选用大量程，分度值为0.1A，则此时电流表的示数为1.5A，由欧姆定律，待测电阻：Rx＝＝＝4Ω；（4）②根据题意可知，闭合开关S，应将滑片移到b端，记录电流表示数I2。Rx表达式的推导：步骤②，闭合开关S，将滑动变阻器的滑片P移到b端，Rx被短路，只有R0工作，电流表示数为I2；由欧姆定律，所以电源电压：U＝I2R0，步骤①，闭合开关S，将滑动变阻器的滑片P移到a端，两电阻并联，总电流为I1；两次实验中，R0两端电压均等于电源电压，R0阻值不变，所以通过R0的电流均为I2，根据并联电路的电流特点可得，通过待测电阻的电流Ix＝I1﹣I2，并联电路电压相等，则待测电阻两端的电压：Ux＝U＝I2R0，所以待测电阻：Rx＝＝。故答案为：（1）R＝；左；（2）短路；（3）1.5；4；（4）②b；③。18．【解答】解：（1）滑片P向左移动的过程中电流表示数变小，此时变阻器连入电路的阻值变大，由实物图知，滑动变阻器应选择B接线柱串联入电路中，如图所示：（2）为了保护电路，闭合开关之前，应将滑动变阻器的滑片P置于最大值A端；（3）闭合开关S，发现电流表指针偏转，小灯泡微弱发光，若电压表开路，则电压表无示数，符合题意；若电压表短路，则灯泡也被短路不亮，不符合题意；（4）由图丙知，电流表使用小量程，分度值0.02A，所以灯泡两端电压达到额定电压时，通过小灯泡的电流为0.3A；灯泡的额定功率：P＝UI＝2.5V×0.3A＝0.75W。故答案为：（1）见上图；（2）A；（3）开路；（4）0.75。19．【解答】解：（1）为了探究电流通过电阻产生的热量与电流的关系，根据转换法，实验通过比较温度计上升的示数，来判断相同时间内不同电流产生的热量多少；实验中滑动变阻器的作用是保护电路；根据△t＝，等质量的水和煤油，吸收相同的热量，因煤油的比热容小于水的比热容，故煤油温度变化大；故实验中烧瓶内液体小明选择了煤油而不是水；（2）若要探究电流通过电阻产生热量与电阻的关系，根据控制变量法，要控制电流和通电时间相同，只改变电阻大小，故可选择乙图中“B”烧瓶中的电阻与甲图中的烧瓶电阻串联；故答案为：（1）温度计上升的示数；煤油；煤油比水比热容小，相等的质量吸收相同的热量，温度上升明显；（2）B；串联。五、计算题（每题8分，共16分）20．【解答】解：（1）由图知，R1和R2并联，R1两端的电压：U1＝I1R1＝0.6A×5Ω＝3V，由并联电路的电压特点可得电源电压：U＝U1＝3V；（2）并联电路的总电流I总＝I1+I2＝0.6A+0.3A＝0.9A；则总功率：P总＝UI总＝3V×0.9A＝2.7W。答：（1）电源电压为3V；（2）整个电路消耗的总功率为2.7W。21．【解答】解：（1）由ρ＝可知，满壶水的质量：m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg；1个标准大气压下，水的沸点是100℃，满壶水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；（2）由P＝可知，电热水壶消耗的电能：W＝Pt＝1500W×250s＝3.75×105J；则电热水壶的效率：η＝×100%＝×100%＝89.6%。答：（1）水吸收的热量3.36×105J（2）电热水壶的效率89.6%。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/21 20:59:19；用户：黄绍豪；邮箱：15778348456；学号：22306196
