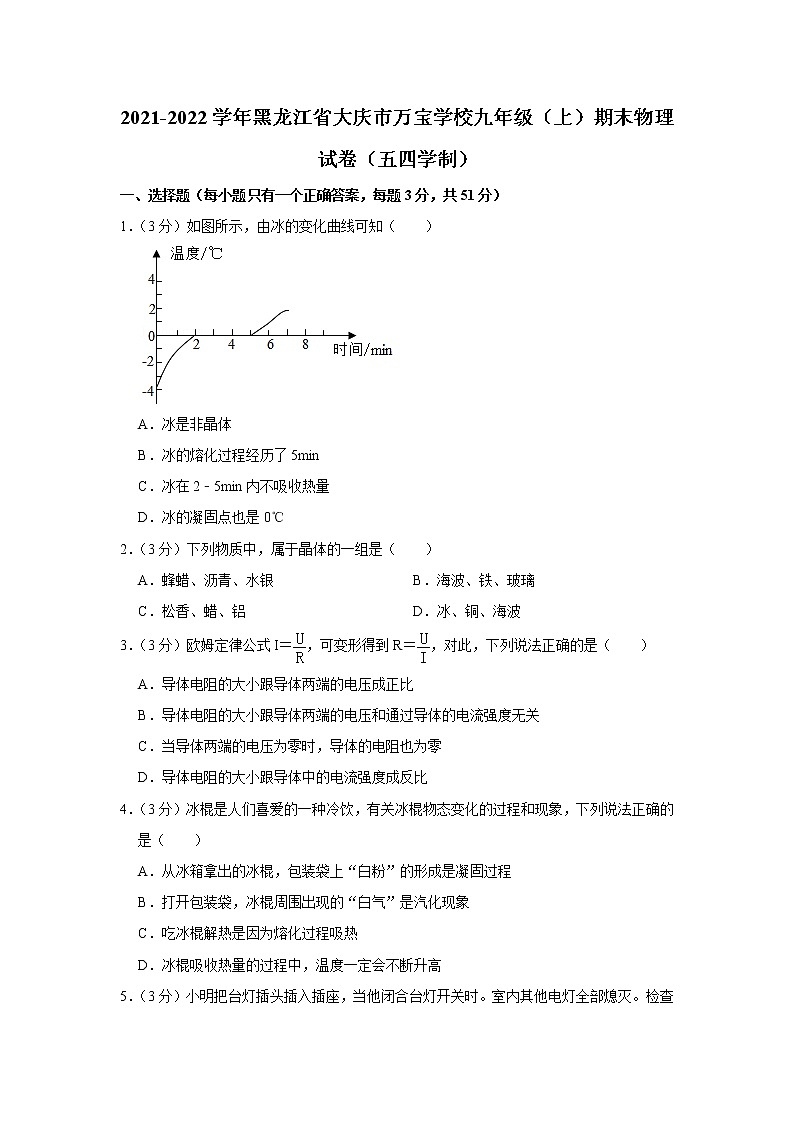

2021-2022学年黑龙江省大庆市万宝学校九年级（上）期末物理试卷（五四学制）
一、选择题（每小题只有一个正确答案，每题3分，共51分）
1．（3分）如图所示，由冰的变化曲线可知（　　）

A．冰是非晶体
B．冰的熔化过程经历了5min
C．冰在2﹣5min内不吸收热量
D．冰的凝固点也是0℃
2．（3分）下列物质中，属于晶体的一组是（　　）
A．蜂蜡、沥青、水银 B．海波、铁、玻璃
C．松香、蜡、铝 D．冰、铜、海波
3．（3分）欧姆定律公式I＝，可变形得到R＝，对此，下列说法正确的是（　　）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体中的电流强度成反比
4．（3分）冰棍是人们喜爱的一种冷饮，有关冰棍物态变化的过程和现象，下列说法正确的是（　　）
A．从冰箱拿出的冰棍，包装袋上“白粉”的形成是凝固过程
B．打开包装袋，冰棍周围出现的“白气”是汽化现象
C．吃冰棍解热是因为熔化过程吸热
D．冰棍吸收热量的过程中，温度一定会不断升高

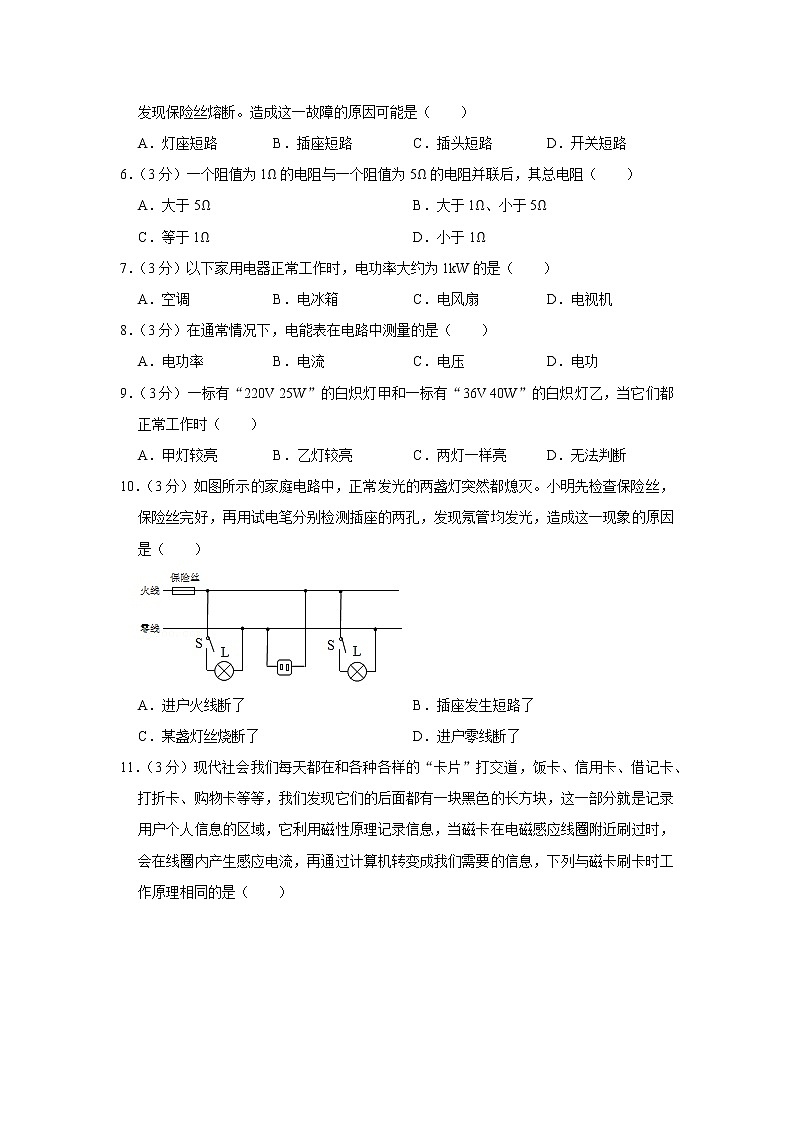

5．（3分）小明把台灯插头插入插座，当他闭合台灯开关时。室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（　　）
A．灯座短路 B．插座短路 C．插头短路 D．开关短路
6．（3分）一个阻值为1Ω的电阻与一个阻值为5Ω的电阻并联后，其总电阻（　　）
A．大于5Ω B．大于1Ω、小于5Ω
C．等于1Ω D．小于1Ω
7．（3分）以下家用电器正常工作时，电功率大约为1kW的是（　　）
A．空调 B．电冰箱 C．电风扇 D．电视机
8．（3分）在通常情况下，电能表在电路中测量的是（　　）
A．电功率 B．电流 C．电压 D．电功
9．（3分）一标有“220V 25W”的白炽灯甲和一标有“36V 40W”的白炽灯乙，当它们都正常工作时（　　）
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断
10．（3分）如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（　　）

A．进户火线断了 B．插座发生短路了
C．某盏灯丝烧断了 D．进户零线断了
11．（3分）现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（　　）

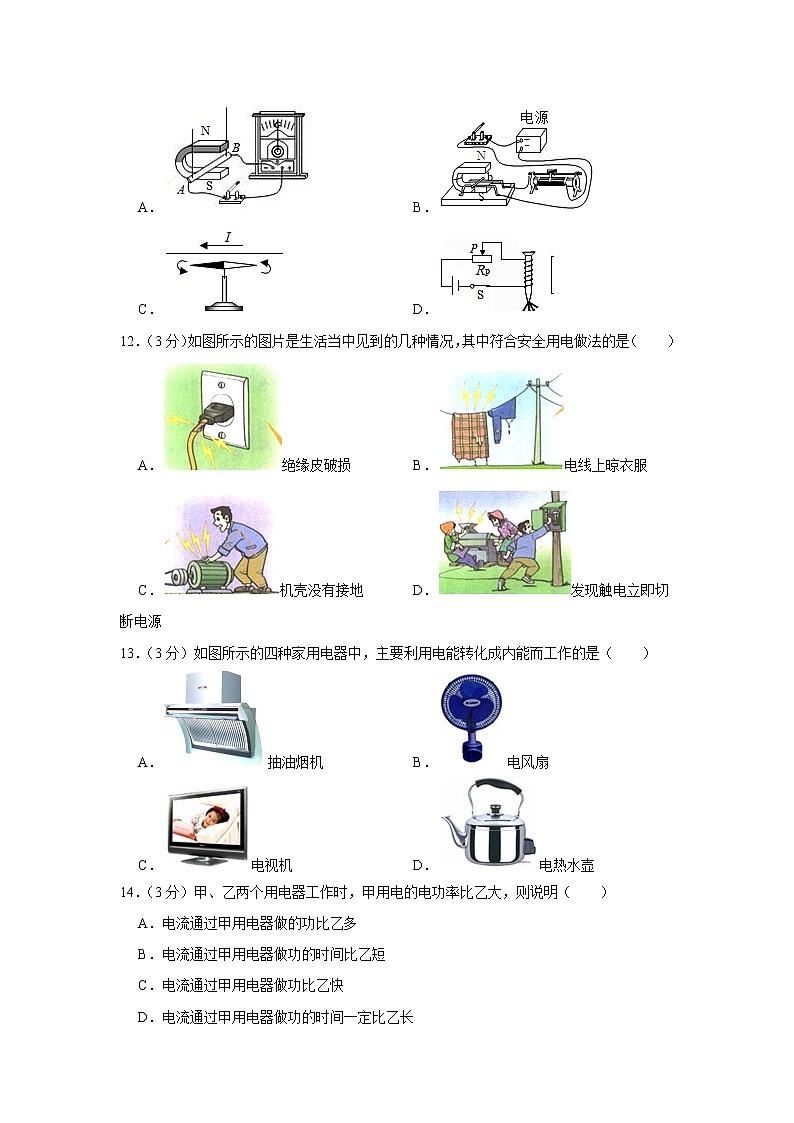

A． B．
C． D．
12．（3分）如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是（　　）
A．绝缘皮破损 B．电线上晾衣服
C．机壳没有接地 D．发现触电立即切断电源
13．（3分）如图所示的四种家用电器中，主要利用电能转化成内能而工作的是（　　）
A．抽油烟机 B．电风扇
C．电视机 D．电热水壶
14．（3分）甲、乙两个用电器工作时，甲用电的电功率比乙大，则说明（　　）
A．电流通过甲用电器做的功比乙多
B．电流通过甲用电器做功的时间比乙短
C．电流通过甲用电器做功比乙快
D．电流通过甲用电器做功的时间一定比乙长
15．（3分）如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（　　）

A．乙是小灯泡的I﹣U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2
D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W
16．（3分）在如图甲所示的电路图中，R1的阻值是40Ω，滑动变阻器R2消耗的功率P与其电阻的关系图象如图乙所示。则R2消耗的最大功率是（　　）

A．0.9W B．0.45W C．1.8W D．0.225W
17．（3分）如图所示的电路，电源电压为3V且保持不变，滑动变阻器R标有“1A10Ω”字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（　　）

A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过电路中的电流是0.9A
C．R消耗的电功率范围是1.5～3W
D．电路消耗的总功率范围是2.4W～4.5W
二、填空题（每空1分，共19分）
18．（2分）星级酒店自助餐的海鲜周围经常铺一层碎“干冰”，这是因为干冰 　 　时（填物态变化名称），要 　 　（选“放”或“吸”）热，所以能起到保鲜的作用。
19．（4分）图中单缸四冲程汽油机正处在　 　冲程，该冲程将 　 　能转化为 　 　能，若该汽油机转速为1800r/min，则它每秒钟完成 　 　个冲程。行驶中，油箱内汽油越来越少，汽油的热值 　 　（选填“变小”、“不变”或“变大”）。

20．（2分）在某地烧水，水在80℃左右就沸腾了，这是因为当地的气压较 　 　（填“高”或“低”）。若继续加热，则水的温度 　 　（选填“升高”、“不变”或“降低”）。
21．（2分）小明做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，实验装置中甲部分与 　 　（填“电动机”或“发电机”）的工作原理相同，cd棒运动过程中，将电能转化成 　 　能。

22．（3分）某段金属导体两端电压为4V时，通过的电流为0.2A；当该导体两端电压为2V时，通过该导体的电流为 　 　A，电流通过该导体消耗的功率为 　 　W；当该导体两端电压降为0时，电阻 　 　Ω。
23．（2分）某电能表上标有“220V 20A 3000r/（kW•h）”字样，当家用电器全部工作时，该表10min消耗了0.6度电，那么电能表的铝盘转了　 　转；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加　 　W以下的用电器。
24．（2分）已知甲、乙两个用电器的额定电压都是6V，某实验小组通过实验画出两个用电器的I﹣U图象，如图所示。若把它们串联到同一电路中，它们两端的总电压不得超过 　 　V；若把它们并联在电路中，10s内电路消耗的最大电能是 　 　J。

25．（2分）在如图所示的电路中，电阻R1＝6Ω，R2＝8Ω，电源电压及定值电阻R的阻值未知，当开关S接位置1时，电流表的示数为0.4A，则此时R1两端的电压是　 　V；当开关S接位置2时，电流表的示数将大于　 　A且小于0.4A。

三、实验探究题（每空1分，共15分）
26．（5分）如图甲所示是小明同时探究“水沸腾和晶体熔化时温度变化特点”的实验装置，烧杯中装有适量的水，试管中装有适量的晶体颗粒，水和晶体颗粒中分别放有温度计。

（1）某时刻水中温度计的示数如图甲所示，此时水的温度为 　 　℃。
（2）实验中两个温度计示数随时间变化的图象如图乙所示，晶体颗粒熔化过程所需的时间为 　 　min，它的熔点为 　 　℃。
（3）当试管中的物质温度达到99℃后不再升高，这时它 　 　（填“一定”、“可能”或“不会”）沸腾。
（4）小明分析图象得出，水沸腾和晶体熔化的共同特点是：吸收热量，温度 　 　。
27．（10分）探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一块，三个定值电阻（10Ω、15Ω、20Ω），导线若干。

（1）图1是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
（2）电路连接正确后，闭合开关前，滑片应置于 　 　端（选填“A”或“B”），在此实验中滑动变阻器除了有保护电路的作用，还起到的作用是：　 　。
（3）闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，实验中，他们将20Ω的定值电阻换成15Ω的定值电阻后，同时应将滑动变阻器的滑片P向 　 　端移动到适当位置。（选填“A”或“B”）移动滑动变阻器的目的是 　 　，接着再改接10Ω的电阻，重复上述实验，收集的实验数据如表所示。老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是 　 　。改变连接后，当电压表示数仍为4V时，电流表示数为 　 　A（如图2所示）。综合分析表数据可得结论：　 　。
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.28
0.40
（4）为了使所给的三个定值电阻都能进行实验，滑动变阻器的最大阻值至少应为 　 　Ω。（定值电阻两端电压为4V）
（5）若实验所提供的滑动变阻器最大阻值是40Ω，为了使所给的三个定值电阻都能进行实验，定值电阻两端设定的电压最低为 　 　V。
四、作图题（28题2分，29题3分，共5分）
28．（2分）在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

29．（3分）在图中的〇里填上适当的电表符号，闭合开关S使L1和L2两灯都能同时发光。

五、计算题（共10分，30题4分，31题6分）
30．（4分）小明家煮饭、烧水使用的是管道天然气，用天然气炉燃烧0.06m3的天然气刚好能把5kg的水从初温30℃加热到100℃。[q天然气＝4.5×107J/m3，c水＝4.2×103J/（kg•℃）]
（1）水吸收的热量是多少J？
（2）天然气放出的热量是多少J？
31．（6分）空气污染指数（API﹣Air Pollution Index的英文缩写）是一种反映和评价空气质量的方法，指数越高，空气污染越严重。某兴趣小组为了检测空气污染的指数，设计了如图甲所示的电路。R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表示数为4V时，求：

（1）通过R0的电流；
（2）此时气敏电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数。

2021-2022学年黑龙江省大庆市万宝学校九年级（上）期末物理试卷（五四学制）
参考答案与试题解析
一、选择题（每小题只有一个正确答案，每题3分，共51分）
1．【解答】解：AD、由乙图知，从第2min到5min，冰的温度保持0℃不变，所以冰是晶体，且熔点为0℃，凝固点也为0℃，故A错误，D正确；
B、由图知，冰从第2min开始熔化，到第5min完全熔化完，熔化过程经历了3min，故B错误；
C、由图知，冰在2﹣5min内，处于熔化过程不断吸热，但温度保持不变，故C错误。
故选：D。
2．【解答】解：A、蜂蜡和沥青没有固定的熔点，是非晶体，故A错误；
B、玻璃没有固定的熔点，是非晶体，故B错误；
C、松香、蜡没有固定的熔点，是非晶体，故C错误；
D、冰、铜、海波有固定的熔点，都是晶体，故D正确。
故选：D。
3．【解答】解：导体的阻值是导体本身所具有的性质，与通过它的电流、它两端的电压无关，电阻不随着电压和电流的改变而改变。当导体两端的电压为零时，导体的电阻依是不会改变。不会为零。故选项A、C、D说法错误，选项B说法正确。
故选：B。
4．【解答】解：A、从冰箱拿出的冰棍包装袋上“白粉”的形成是水蒸气遇冷凝华成的小冰晶，故A错误；
B、冰棍“冒”出的“白气”是空气中的水蒸气液化形成的小水滴，此过程需要放热。故B错误；
C、吃冰棍解热，是因为熔化过程要吸收人体的热量，故C正确；
D、冰是晶体，冰棍吸收热量的过程中，会发生熔化，熔化时温度保持不变，故D错误。
故选：C。
5．【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；
台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；
开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意。
故选：A。
6．【解答】解：因为电阻并联，越并越小，小于其中的任何一个电阻，所以R并＜1Ω。
故选：D。
7．【解答】解：A、空调属于大功率用电器，其功率约为1000W，故A正确；
B、电冰箱的功率约为200W，故B错误；
C、电风扇的功率约为60W，故C错误；
D、电视机的功率约为120W，故D错误。
故选：A。
8．【解答】解：电能表在电路中测电功，即消耗电能的多少。
故选：D。
9．【解答】解：由题意知，甲灯泡的额定功率为25W，乙灯泡的额定功率为40W，而灯泡亮度取决于灯泡的实际功率，灯泡实际功率越大，灯泡越亮，因此当它们都正常工作时，乙灯较亮。
故选：B。
10．【解答】解：A、进户线的火线断了，试电笔的氖管不会发光，故A错误。
B、插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故B错误；
C、因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故C错误；
D、试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故D正确。
故选：D。
11．【解答】解：刷卡机检测头利用的是电磁感应原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象；
A、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故A正确；
B、如图电路中有电源，是通电导体在磁场中受力运动，故B错误
C、如图是奥斯特实验，即反映电流周围存在着磁场，故C错误；
D、如图是电磁铁的实验。探究电磁铁磁性的大小与电磁铁匝数的关系，故D错误。
故选：A。
12．【解答】解：A、绝缘皮破损的导线不能再使用，会发生触电，故A不合题意。
B、水是电的导体，电线上晾衣服可能会发生触电事故，故B不合题意。
C、家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，故C不合题意。
D、发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，故D符合题意。
故选：D。
13．【解答】解：AB、抽油烟机和电风扇工作时，主要把电能转化为机械能，故AB错误；
C、电视机工作时主要转化为声能、光能以及少部分内能，故C错误；
D、电热水壶工作时把电能转化为内能，故D正确。
故选：D。
14．【解答】解：电功率是描述用电器消耗电能快慢的物理量，甲的电功率比乙大，则甲用电器电流做功比乙快；用电器在单位时间内消耗电能的多少叫电功率，电功率的大小与电流做功的多少、做功时间均有关，只根据一个量无法判定其他量的变化，故C正确，ABD错误。
故选：C。
15．【解答】解：（1）由图象可知乙为定值电阻的图像，当U＝4V时，I＝0.4A，
由欧姆定律可得，电阻R的阻值：R＝＝＝10Ω，故AB错误；
（2）将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为4V，
由图象可知对应的电流：IL＝0.8A，IR＝0.4A，
所以甲消耗的电功率：P甲＝UIL＝4V×0.8A＝3.2W，
乙消耗的电功率：P乙＝UIR＝4V×0.4A＝1.6W，
则甲乙消耗的电功率之比：＝＝，故C错误；
（3）串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，
串联电路总电压等于各部分电压之和，所以此时的电源电压：U＝UL+UR＝1V+4V＝5V，符合题目条件，
则电路的总功率：P总＝U'I'＝5V×0.4A＝2W，故D正确。
故选：D。
16．【解答】解：由电路图可知，R1与R2串联；
由图象乙可知，当滑动变阻器接入电路中的电阻R2＝20Ω时，R2的电功率为：P2＝0.8W，
因串联电路中各处的电流相等，所以由P＝I2R可得，电路中的电流为：I＝＝＝0.2A，
因串联电路中总电阻等于各分电阻之和，所以由I＝可得，电源的电压：U＝I（R1+R2）＝0.2A×（40Ω+20Ω）＝12V；
由图象乙可知，滑动变阻器的阻值为40Ω时，R2消耗的电功率最大，此时电路中的电流为：I′＝＝＝0.15A，
则R2消耗的最大功率为：P2′＝I′2R2′＝（0.15A）2×40Ω＝0.9W。
故选：A。
17．【解答】解：（1）由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；
（2）当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时通过滑动变阻器的电流和干路电流最小，
由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：
I1min＝＝＝0.3A，
则干路的电流Imin＝IL+R1min＝0.5A+0.3A＝0.8A，故B错误；
R1消耗的最小电功率：
P1min＝UI1min＝3V×0.3A＝0.9W，
电路消耗的最小总功率：
Pmin＝UImin＝3V×0.8A＝2.4W；
（3）由滑动变阻器的铭牌可知，允许通过的最大电流为1A，
R1消耗的最大电功率：
P1max＝UI1max＝3V×1A＝3W，
∴R1消耗的电功率范围是0.9W～3W，故C错误；
通过干路的最大电流：
Imax＝IL+R1max＝0.5A+1A＝1.5A，
电路消耗的最大总功率：
Pmax＝UImax＝3V×1.5A＝4.5W；
电路消耗的总功率范围是2.4W～4.5W，故D正确。
故选：D。
二、填空题（每空1分，共19分）
18．【解答】解：海鲜周围经常铺一层碎“干冰”，这是因为干冰升华吸收热量，能起到保鲜的作用。
故答案为：升华；吸。
19．【解答】解：（1）由图可知，两个气门都关闭，活塞向上运动，因此该冲程是压缩冲程；在压缩冲程中，将机械能转化为内能；
（2）汽油机完成1个工作循环，要经过四个冲程，飞轮转2转，对外做功1次；1800r/min＝30r/s，即每秒飞轮转30转，完成60个冲程；
（3）汽油的热值与汽油的质量大小无关，所以油箱内汽油越来越少，汽油的热值不变。
故答案为：压缩；机械；内；60；不变。
20．【解答】解：水在标准大气压下沸点是100℃，气压越低，沸点越低，水在80℃左右就沸腾了，说明当地气压低于标准大气压；
水沸腾时，需要继续吸热，但温度时不变的。
故答案为：低；不变。
21．【解答】解：闭合开关，导体ab和cd组成一个闭合电路，甲图中，闭合电路的一部分导体ab在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象，利用电磁感应现象制成了发电机。
电路中有了感应电流之后，感应电流经过导体cd，导体cd成为通电导体在磁场中受力而运动，这是生活中电动机的工作原理，在cd棒运动过程中，是将电能转化成机械能。
故答案为：发电机；机械。
22．【解答】解：（1）由I＝可得，导体的电阻：
R＝＝＝20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体两端电压为2V时或该导体两端电压降为0时，导体的电阻仍为20Ω不变，
当该导体两端电压为2V时，通过该导体的电流：
I′＝＝＝0.1A；
（2）电流通过导体消耗的功率：
P＝U'I'＝2V×0.1A＝0.2W。
故答案为：0.1；0.2；20。
23．【解答】解：（1）电能表的转盘转过的圈数n＝0.6kW•h×3000r/（kW•h）＝1800r；
（2）已知消耗的电能W＝0.6kW•h，
用电器的电功率：P＝＝＝3.6kW＝3600W；
“220V 20A”，说明电能表允许接入用电器的最大功率：
P＝UI＝220V×20A＝4400W
因此还可以增加的用电器的功率为：
P′＝4400W﹣3600W＝800W。
故答案为：1800；800。
24．【解答】解：已知两个用电器的额定电压都是6V，由图可知，两个用电器允许通过的最大电流分别为：I1＝1A，I2＝0.5A，若将它们串联到同一个电路中，电流处处相等，为保护电路安全，电路中的最大电流为I大＝I2＝0.5A，由图可知，当电路中电流为0.5A时，两个用电器两端的电压分别是2V和6V，由串联电路电压特点可知电源电压为U＝2V+6V＝8V；
若把它们并联在电路中，两路两端的电压为U′＝6V，由图可知，通过两个用电器的电流分别为0.5A和1A，由并联电路的电流特点可知干路电流为：I＝0.5A+1A＝1.5A，则10s内电路消耗的最大电能为：W＝UIt＝6V×1.5A×10s＝90J。
故答案为：8；90。
25．【解答】解：
当开关S接位置1时，R1与R串联，
由欧姆定律得R1两端的电压：
U1＝IR1＝0.4A×6Ω＝2.4V，
电源电压：U＝0.4A×（R1+R）
当开关接位置2时，R2与R串联，由欧姆定律得：U＝I（R2+R）
因电压值不变，故可得：0.4A×（6Ω+R）＝I（8Ω+R）
解得：I＝，
由分式的加减法可得：I＝＝0.4A﹣
因R未知，故R可能为从0到无穷大的任意值，当R＝0时，I＝0.4A﹣0.1A＝0.3A
当R取无穷大时，I无限接近于0.4A。
故电流值可以从0.3A到0.4A。
故答案为：2.4；0.3。
三、实验探究题（每空1分，共15分）
26．【解答】解：（1）图中温度计的分度值为1℃，示数为94℃；
（2）由图象可知，物质从第5min开始不断吸热，但物体温度不变，晶体从第5min开始熔化，熔化时间t＝8min﹣5min＝3min，它的熔点是48℃；
（3）当试管中的物质温度达到99℃后不再升高，由图可知，此时水已经沸腾，若该物质的沸点低于99℃，则物质的温度不能达到99℃，若该物质的沸点大于或等于99℃，则物质不能沸腾，所以该物质不会沸腾；
（4）由图可知，水沸腾和晶体熔化的共同特点是：吸收热量，温度保持不变；
故答案为：（1）94；（2）3；48；（3）不会；（4）保持不变。
27．【解答】解：（1）由图知，电阻处发生了短路，由变阻器到电阻的导线接法错误，应将电阻一端接到左边接线柱，如图所示：
；
（2）由图知，变阻器的下面接了右边的接线柱，闭合开关前，应将滑片移至最左端即A端，使其阻值最大；滑动变阻器还可以控制定值两端的电压不变；
（3）根据串联分压原理可知，将定值电阻由20Ω改接成15Ω的电阻，电阻减小，其分得的电压减小；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向B端移动到适当位置，使电压表示数为4V；
若再接入5Ω的电阻时，实验不能正常进行，是由于超过了电流表所选的量程；电阻两端的电压为4V，根据I＝，电流表选择0～3A量程，所以示数为0.8A；
根据表格中的数据可知，在电压一定时，电流与电阻成反比；
（4）由题可知实验中使用定值电阻的阻值最大为20Ω，定值电阻两端的电压始终保持UV＝4V，
根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣4V＝2V，变阻器分得的电压为电压表示数的＝0.5倍，根据分压原理，当接入20Ω的电阻时，变阻器连入电路中的电阻为：R滑＝0.5×20Ω＝10Ω，即所选择的变阻器的最大阻值不能小于10Ω；
（5）根据串联电路的分压规律可知，当电阻阻值越小时，其分担的电压最小；
电路中接入20Ω的电阻时，滑动变阻器全部接入电路，此时电路中的电流为：I''＝＝＝0.1A；
定值电阻两端的电压为：U''＝I''R''＝0.1A×20Ω＝2V；
为了完成这三次实验，则定值电阻两端的电压能控制的最小值为2V。
故答案为：（1）见解析；（2）A；控制定值两端的电压不变；（3）B；控制电压不变；超过了电流表所选的量程；0.8；在电压一定时，电流与电阻成反比；（4）10；（5）2。
四、作图题（28题2分，29题3分，共5分）
28．【解答】解：首先辨别上面三根线地线、火线、零线。
（1）灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上。如下图所示：

29．【解答】解：闭合开关S使L1和L2两灯都能同时发光，则通过两个灯泡都有电流；左面的电表与灯泡并联，为电压表；右面的电表与灯泡串联，为电流表；中间的电表与电源并联，为电压表，如图所示：

五、计算题（共10分，30题4分，31题6分）
30．【解答】解：
（1）水吸收的热量：
Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（100℃﹣30℃）＝1.47×106J；
（2）天然气完全燃烧放出的热量：
Q放＝Vq天然气＝0.06m3×4.5×107J/m3＝2.7×106J。
答：（1）水吸收的热量是1.47×106J；
（2）天然气放出的热量是2.7×106J。
31．【解答】解：由电路图可知，R0与R串联，电压表测R0两端的电压。
（1）当电压表示数为4V时，通过电阻R0的电流：
I0＝＝＝0.8A；
（2）因串联电路中总电压等于各分电压之和，
所以，R两端的电压：UR＝U﹣U0＝12V﹣4V＝8V，
因串联电路中各处的电流相等，则IR＝I0＝0.8A；
所以由I＝得R的阻值：
R＝＝＝10Ω；
（3）当电路中电流为1.2A时，由I＝可得，电路中的总电阻为：
R总＝＝＝10Ω；
根据串联电路的总电阻等于各分电阻之和可知：
R′＝R总﹣R0＝10Ω﹣5Ω＝5Ω，
则＝＝0.2Ω﹣1，
由图乙可知，此时空气质量指数为50。
答：（1）通过R0的电流为0.8A；
（2）此时气敏电阻的阻值为10Ω；
（3）当电路中电流为1.2A时，空气污染指数为50。
