湖南省衡阳市衡山县2021-2022学年九年级上学期期末物理试题

这是一份湖南省衡阳市衡山县2021-2022学年九年级上学期期末物理试题，共19页。试卷主要包含了选择题，双项选择，填空题，实验探究题，计算题等内容，欢迎下载使用。

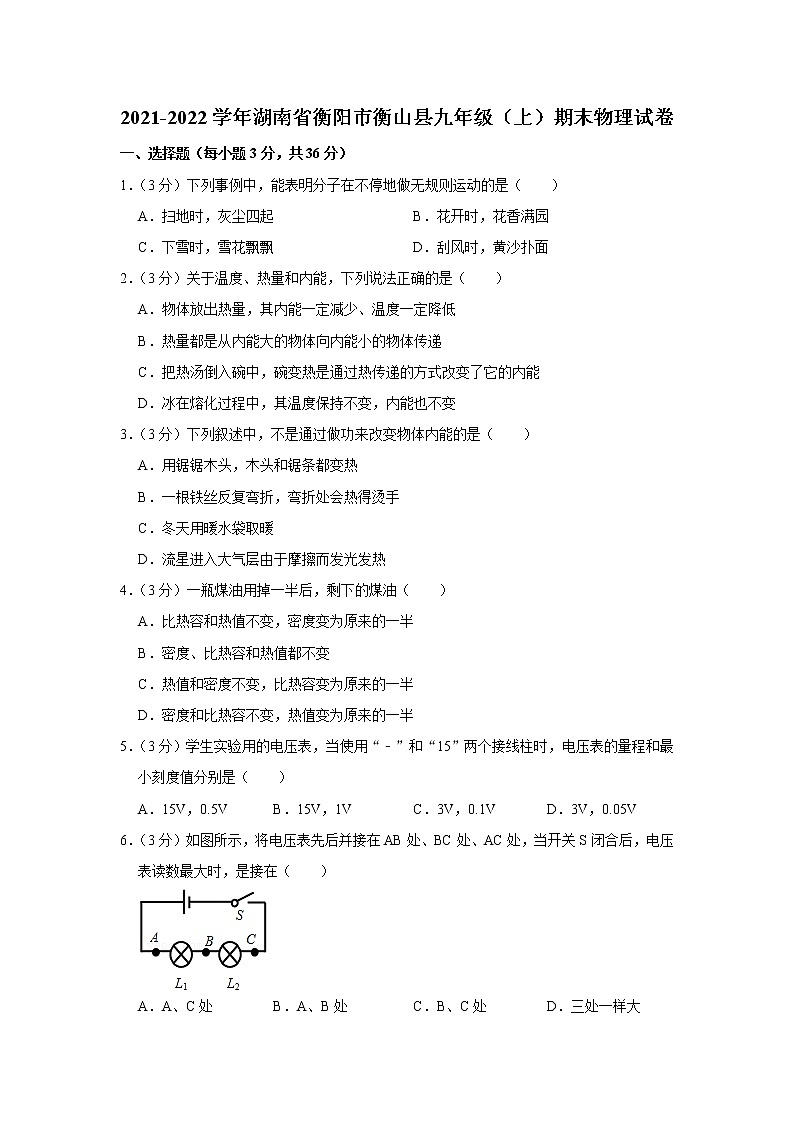

2021-2022学年湖南省衡阳市衡山县九年级（上）期末物理试卷
一、选择题（每小题3分，共36分）
1．（3分）下列事例中，能表明分子在不停地做无规则运动的是（　　）
A．扫地时，灰尘四起 B．花开时，花香满园
C．下雪时，雪花飘飘 D．刮风时，黄沙扑面
2．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．物体放出热量，其内能一定减少、温度一定降低
B．热量都是从内能大的物体向内能小的物体传递
C．把热汤倒入碗中，碗变热是通过热传递的方式改变了它的内能
D．冰在熔化过程中，其温度保持不变，内能也不变
3．（3分）下列叙述中，不是通过做功来改变物体内能的是（　　）
A．用锯锯木头，木头和锯条都变热
B．一根铁丝反复弯折，弯折处会热得烫手
C．冬天用暖水袋取暖
D．流星进入大气层由于摩擦而发光发热
4．（3分）一瓶煤油用掉一半后，剩下的煤油（　　）
A．比热容和热值不变，密度变为原来的一半
B．密度、比热容和热值都不变
C．热值和密度不变，比热容变为原来的一半
D．密度和比热容不变，热值变为原来的一半
5．（3分）学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（　　）
A．15V，0.5V B．15V，1V C．3V，0.1V D．3V，0.05V
6．（3分）如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在（　　）

A．A、C处 B．A、B处 C．B、C处 D．三处一样大

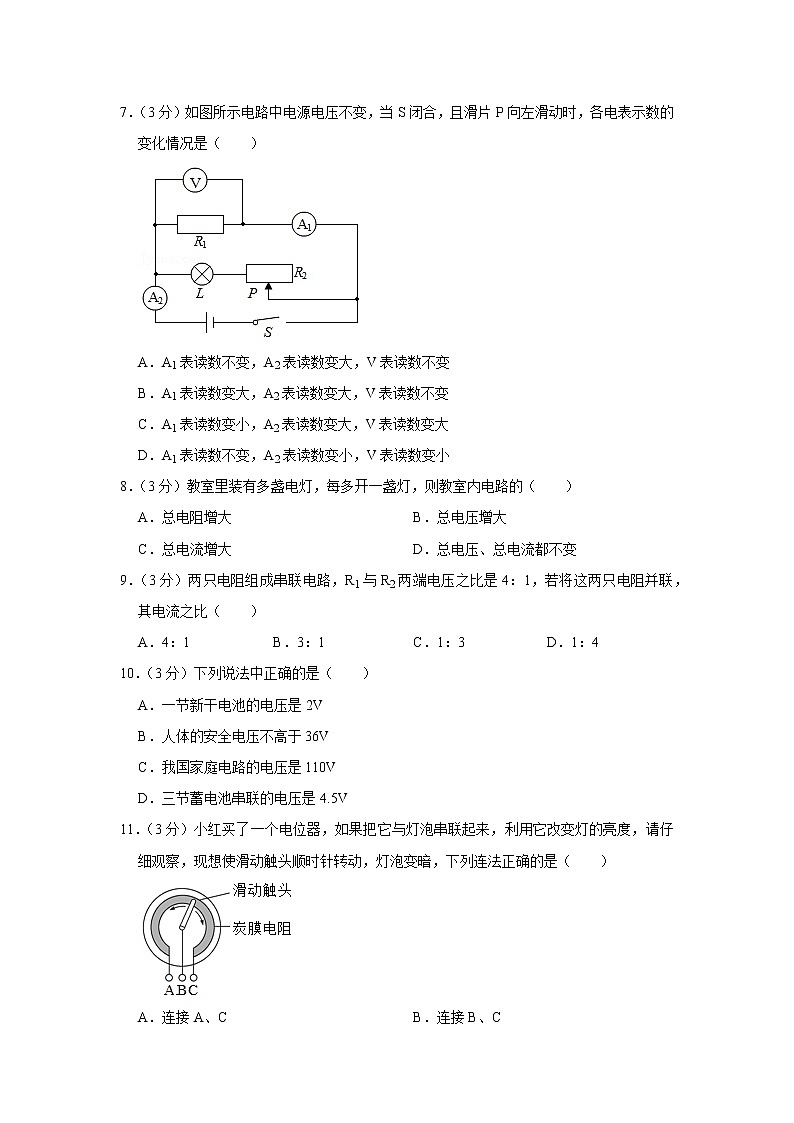

7．（3分）如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（　　）

A．A1表读数不变，A2表读数变大，V表读数不变
B．A1表读数变大，A2表读数变大，V表读数不变
C．A1表读数变小，A2表读数变大，V表读数变大
D．A1表读数不变，A2表读数变小，V表读数变小
8．（3分）教室里装有多盏电灯，每多开一盏灯，则教室内电路的（　　）
A．总电阻增大 B．总电压增大
C．总电流增大 D．总电压、总电流都不变
9．（3分）两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（　　）
A．4：1 B．3：1 C．1：3 D．1：4
10．（3分）下列说法中正确的是（　　）
A．一节新干电池的电压是2V
B．人体的安全电压不高于36V
C．我国家庭电路的电压是110V
D．三节蓄电池串联的电压是4.5V
11．（3分）小红买了一个电位器，如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（　　）

A．连接A、C B．连接B、C
C．连接A、B D．以上都不正确

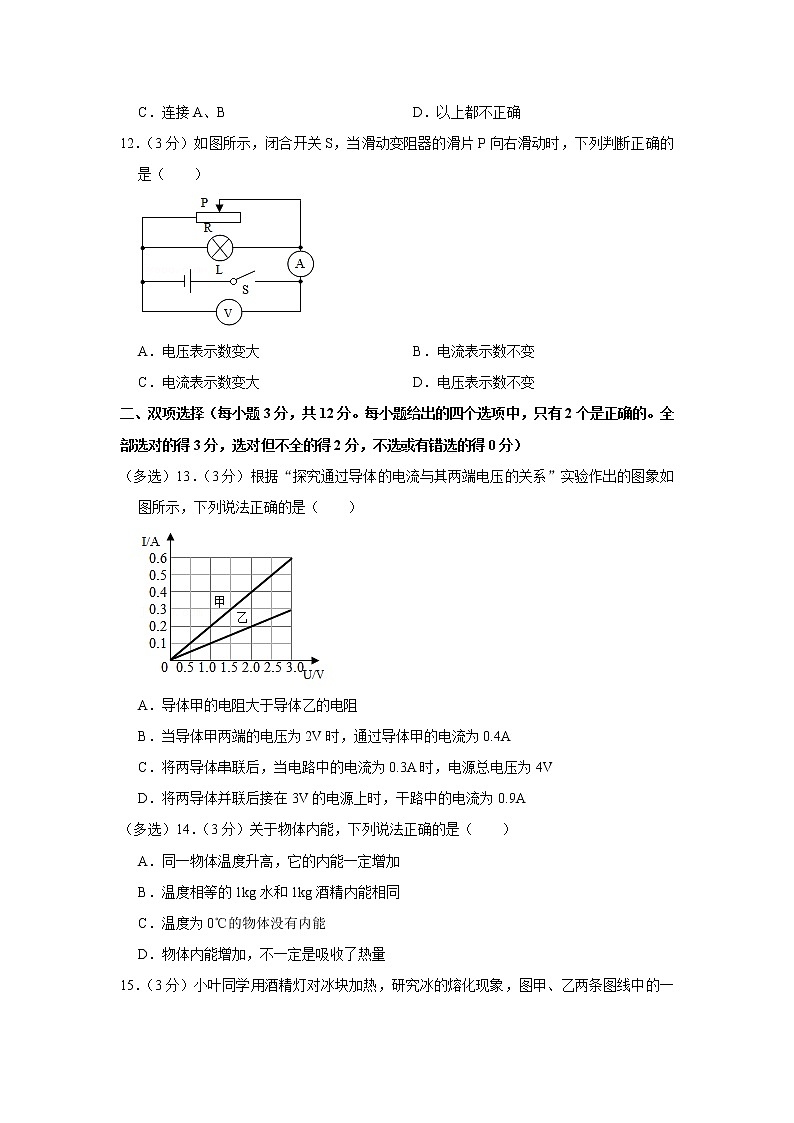

12．（3分）如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）

A．电压表示数变大 B．电流表示数不变
C．电流表示数变大 D．电压表示数不变
二、双项选择（每小题3分，共12分。每小题给出的四个选项中，只有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分）
（多选）13．（3分）根据“探究通过导体的电流与其两端电压的关系”实验作出的图象如图所示，下列说法正确的是（　　）

A．导体甲的电阻大于导体乙的电阻
B．当导体甲两端的电压为2V时，通过导体甲的电流为0.4A
C．将两导体串联后，当电路中的电流为0.3A时，电源总电压为4V
D．将两导体并联后接在3V的电源上时，干路中的电流为0.9A
（多选）14．（3分）关于物体内能，下列说法正确的是（　　）
A．同一物体温度升高，它的内能一定增加
B．温度相等的1kg水和1kg酒精内能相同
C．温度为0℃的物体没有内能
D．物体内能增加，不一定是吸收了热量
15．（3分）小叶同学用酒精灯对冰块加热，研究冰的熔化现象，图甲、乙两条图线中的一条，是他依据实验数据绘制而成。已知m冰＝0.1kg，c水＝4.2×103J/（kg•℃），c冰＝2.1×103J/（kg•℃）。下列分析正确的是（　　）

A．1～3min内温度不变，说明冰块没有吸收热量
B．如果酒精完全燃烧，酒精灯的加热效率可以达到100%
C．小叶绘制的是乙图线
D．0～1min内冰块吸收的热量为2.1×103J
（多选）16．（3分）如图所示，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表示数为0.25A；将滑片P移到中点时，电流表示数为0.4A。则下列说法正确的是（　　）

A．滑片P在最右端时，通过R1、R2的电流之比为1：1
B．滑片P在最右端时，R1、R2两端的电压之比为3：1
C．滑动变阻器的最大阻值为40Ω
D．电源电压为10V
三、填空题（每空1分，共16分）
17．（2分）山西老陈醋已有3000余年的历史，素有“天下第一醋”的盛誉，以色，香，醇，浓，酸五大特征著称于世。小明周末参观醋厂，远远就闻到了浓郁的醋香，这是 　 　现象，这种现象说明 　 　。
18．（2分）2019年6月5日，我国首次用固体燃料运载火箭把“文昌物联一号”卫星成功送上太空。火箭发射时要选用热值 　 　（选填“大”或“小”）的固体燃料；我国北方中的“暖气”用水作为介质，是因为水的 　 　大。
19．（1分）内燃机的一个工作循环有四个冲程，图中表示的是其中的 　 　冲程，如果一台汽油机飞轮转速为2400r/min，则该汽油机每分钟对外做功 　 　次。

20．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能　 　（填“增加”或“减少”），空气的内能是通过　 　方式改变的。

21．如图所示是部分不同物质的原子核对电子束缚能力强弱的排序，毛衣与梳子摩擦，梳子将带 　 　电。

22．一只小灯泡上标有“2.5V 0.3A”字样，即该灯泡在2.5V的电压下正常发光时的电流为0.3A，现在只有一个电压为5.5V的电源，为了使小灯泡正常发光，要 　 　联一个 　 　Ω电阻。
23．（2分）有两个电阻R1＝20Ω，R2＝30Ω，把它们串联在某电路中，通过它们的电流强度之比I1：I2＝　 　，加在它们的两端电压之比U1：U2＝　 　；如果把它们并联在某电路中，通过它们的电流之比I1：I2＝　 　。
24．（2分）如图所示电路中，电源电压为3V，R1和R2阻值相等。若断开S2，闭合S1、S3，两电阻的连接方式为　 　（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为　 　V。

四、实验探究题（共17分）
25．（4分）物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验。他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如下表。
序号
材料
长度
横截面积
1
炭钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
（1）他们应选择序号为　 　的两根电阻丝来研究；
（2）实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较　 　（选填“大”或“小”）；
（3）上面所采用的实验方法叫做　 　；
（4）从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体　 　的关系，这次你应该选择序号为　 　两根电阻丝来做实验。

26．（5分）如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器（图中用虚线形表示）分别装入质量相等的A、B两种液体，用相同的装置加热。
（1）实验前，按 　 　（填“自上而下”或“自下而上”）的顺序组装器材。
（2）实验中两种液体吸热的多少可通过 　 　（填“液体升高的温度”或“加热时间”）比较。
（3）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，　 　吸收的热量较多：质量相等的A和B两种液体，在吸收相同热量时，　 　升温较高。
（4）冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供暖物质，则应选择 　 　液体。
27．（4分）在探究并联电路电流规律的实验中，甲是实验电路图。

（1）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是　 　。
（2）排除故障后，电流表的示数如丙，则电流表的示数为　 　。
（3）小明用三块电流表分别测出A、B、C处的电流，连接的电路如丁所示，其中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连线。
（4）并联电路的电流特点：　 　。
28．（4分）某同学采用“伏安法”测量某定值电阻Rx的阻值。

实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.31
0.40

电阻Rx/Ω
4.8
5.0

Rx的平均值/Ω

（1）按图甲连接电路时，应先　 　开关，并将滑动变阻器的滑片P移到阻值最大处。
（2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是　 　。
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量。在第三次测量中电流表的示数如图乙所示，其示数为　 　A。
（4）根据三次实验数据可得，定值电阻Rx的阻值为　 　Ω．（结果保留一位小数）
（5）将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是　 　。
五、计算题（共19分）
29．（6分）某家庭用的燃气热水器，将25kg的水从10℃加热到80℃，完全燃烧了0.21m3的煤气。已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4×107J/m3。试求：
（1）煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）该热水器烧水的效率。
30．（6分）如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2A，求：
（1）通过灯L2的电流；
（2）灯L1两端的电压；
（3）灯L2两端的电压和灯L2的电阻。

31．（7分）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压18V（恒定不变），电压表的量程为0～15V，R0是定值电阻，R0＝450Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：

（1）当环境温度为60℃时，热敏电阻Rt的阻值是多少？
（2）当环境温度为60℃时，电压表的示数是多少？
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？

2021-2022学年湖南省衡阳市衡山县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题3分，共36分）
1．【解答】解：A、灰尘四起是灰尘受力运动，并非分子的运动，不符合题意；
B、花香满园，是花中的芳香类物质扩散的结果，表明分子不停无规则运动，符合题意；
C、雪花不是分子，雪花飘飘属于物质的机械运动，不符合题意；
D、黄沙扑面是黄沙颗粒受力运动的情况，并非分子运动，不符合题意；
故选：B。
2．【解答】解：
A、物体放出热量，内能一定减少，但温度不一定降低，如晶体在凝固过程中，放出热量、内能减少，但温度保持不变，故A错误。
B、热量总是从温度高的物体向温度低的物体传递；而不是从内能大的物体向内能小的物体传递，故B错误；
C、把热汤倒入碗中，碗的温度升高，碗吸收热量，是通过热传递的方式改变了它的内能，故C正确；
D、冰在熔化过程中吸收热量，虽然温度保持不变，但内能增加，故D错误；
故选：C。
3．【解答】解：A、用锯锯木头，木头和锯条都变热，是通过做功的方法来改变物体的内能的；
B、一根铁丝反复弯折，弯折处会热得烫手，是通过做功的方法来改变物体的内能的；
C、冬天用暖水袋取暖是通过热传递的方法来改变物体的内能的；
D、流星进入大气层由于摩擦而发光发热，是通过做功的方法来改变物体的内能的。
故选：C。
4．【解答】解：
单位体积的某种物质的质量叫做这种物质的密度，由此可知同种物质，密度是一定的，密度与物体的质量和体积无关；
单位质量的某种物质温度升高1℃时吸收的热量叫做这种物质的比热容，由此可知同种物质比热容一定，与质量和体积无关；
单位质量的某种燃料完全燃烧放出的热量叫做热值，由此可知同种物质热值一定，与质量和体积无关。
因此，一瓶煤油用掉一半后，剩下的煤油密度、比热容和热值都不变。
故选：B。
5．【解答】解：学生实验用的电压表，当使用“﹣”和“15”两个接线柱时，电压表能测量的最大电压为15V．每一个大格代表5V，每一个小格代表0.5V，所以分度值是0.5V。
故选：A。
6．【解答】解：∵两灯泡是串联；
∴总电压等于各部分电压的和；
即UAC＝UAB+UBC；
∴AC之间的电压最大。
故选：A。
7．【解答】解：原电路中，灯与R2串联后再与R1并联，电流表A1测R1的电流，电流表A2测干路的总电流，电压表测R1的电压，始终为电源电压保持不变；
根据欧姆定律，通过R1的电流大小不变，即A1的示数不变；
当S闭合，且滑片P向左滑动时，R2的阻值变小，根据电阻串联的规律，灯与R2串联的总电阻RL2变小，根据电阻的并联规律，R1与RL2并联的总电阻变小，由欧姆定律，电路的总电流变大，即A2示数变大。只有A正确。
故选：A。
8．【解答】解：因为并联电路中，支路越多，总电流会越大，总电阻会越小，电路两端的电压不变，故A、B、D选项错误，C选项正确。
故选：C。
9．【解答】解：因为两个电阻串联，所以R1：R2＝U1：U2＝4：1；
因为两个电阻并联，所以I1：I2＝R2：R1＝1：4；
故选：D。
10．【解答】解：
A、一节新干电池的电压是1.5V，故A错误；
B、对人体来说，不高于36V的电压是安全的，故B正确；
C、我国家庭电路的电压是220V，故C错误；
D、1节蓄电池串联的电压是2V，三节蓄电池串联的电压是6V，故D错误。
故选：B。
11．【解答】解：电位器的实质是一个滑动变阻器，滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大。应将左边部分接入电路，即连接A、B。
故选：C。
12．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路中的电流。
由于电源的电压不变，所以滑片移动时，电压表的示数不变；
并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变；滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，根据欧姆定律可知，该支路的电流变小；并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变小，故D正确，ABC错误。
故选：D。
二、双项选择（每小题3分，共12分。每小题给出的四个选项中，只有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分）
13．【解答】解：A、由图象可知，当通过甲、乙的电流都0.3A时，乙两端电压大于甲两端电压，由R＝可知乙的电阻大于甲的电阻，故A错误；
B、当导体甲两端的电压为2V时，从图像中读出2V时，通过甲的电流为0.4A，故B正确；
C、因为串联电路中各处的电流相等，
所以将导体甲、乙串联接到某电源上时，通过导体的电流为0.3A，即I甲＝I乙＝0.3A，
因为串联电路中总电压等于各分电压之和，
所以此时电源的电压：U＝U甲+U乙＝1.5V+3.0V＝4.5V，故C错误；
D、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当U＝3V时，I甲＝0.6A，I乙＝0.3A，干路中的电流I＝IA+IB＝0.6A+0.3A＝0.9A，故D正确。
故选：BD。
14．【解答】解：
A、同一物体，温度升高，内能一定增加，故A正确；
B、内能与物体的种类、质量、温度以及状态有关，水和酒精的比热容不同，因此温度相等的1kg水和1kg酒精内能不相同，故B错误；
C、一切物体都具有内能，温度为0℃的物体有内能，故C错误；
D、改变内能的方式：做功和热传递，因此物体内能增加，不一定是吸收了热量，故D正确。
故选：AD。
15．【解答】解：A、1～3min内冰块正在熔化，冰块在熔化过程中，要不断吸热，但是温度不变，故A错误；
B、酒精燃烧放出的热量有很大一部分会散发到空气中造成热量损失，所以，即使如果酒精完全燃烧，酒精灯的加热效率也不可能达到100%，故B错误；
C、冰熔化成水，质量不变，由于水的比热容大于冰的比热容，根据Q吸＝cmΔt可知，升高相同的温度，水吸收的热量更多，需要的时间更长，所以小叶绘制的是乙图线，故C正确；
D、由图可知，0～1min内冰块吸收的热量Q吸＝c冰m（t﹣t0）＝2.1×103J/（kg•℃）×0.1kg×[0﹣（﹣5℃）]＝1.05×103J，故D错误。
故选：C。
16．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
当滑动变阻器滑片P在最右端时，接入电路中的电阻最大，此时电路中的电流I＝0.25A，
因串联电路中各处的电流相等，
所以，通过R1、R2的电流之比为1：1，故A正确；
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I（R1+R2）＝0.25A×（10Ω+R2）﹣﹣﹣﹣﹣﹣①
把滑片P移到中点时，电路中的电流I′＝0.4A，
则电源的电压：
U＝I′（R1+R2）＝0.4A×（10Ω+R2）﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：U＝10V，R2＝30Ω，故C错误、D正确；
滑片P在最右端时，R1、R2两端电压之比为：
U1：U2＝IR1：IR2＝R1：R2＝10Ω：30Ω＝1：3，故B错误。
故选：AD。
三、填空题（每空1分，共16分）
17．【解答】解：打开醋瓶闻到醋香是因为醋分子进入空气中，属于扩散现象；表明组成物质的分子在不停地做无规则运动。
故答案为：扩散；分子在不停地做无规则运动。
18．【解答】解：
火箭发射时要选用热值大的固体燃料，原因是完全燃烧相同质量的燃料，热值大，可以放出更多的热量；
（2）我国北方地区房间中的“暖气”用水作为介质，是因为水的比热容比较大，相同质量的水，在温度变化相同时，其吸收或放出的热量多。
故答案为：大；比热容。
19．【解答】解：由图可知，内燃机两气门都关闭，火花塞点火，活塞下行，图示所示的冲程是内燃机的做功冲程；
汽油机的飞轮转速是2400r/min，表示每分钟飞轮转动2400周，
由于汽油机的飞轮转动2周，对外做功1次，所以该汽油机每分钟对外做功1200次。
故答案为：做功；1200。
20．【解答】解：迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的。
故答案为：增加；做功。
21．【解答】解：由图可知，毛衣的束缚电子的能力较弱，梳子束缚电子的能力较强，故毛衣与梳子摩擦起电时，毛衣失去电子带正电，梳子得到电子带负电。
故答案为：负。
22．【解答】解：灯泡正常发光时的电压UL＝2.5V，通过的电流IL＝0.3A，由于电源电压大于灯的额定电压，要使灯正常发光，应串联一个电阻分压；
因为串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
UR＝U﹣UL＝4V﹣2.5V＝1.5V，
因串联电路中各处的电流相等，
所以，由I＝可得，串联电阻的阻值：
R＝＝＝＝10Ω。
故答案为：串；10。
23．【解答】解：（1）两电阻串联在电路中时，
因串联电路中各处的电流相等，
所以，通过电阻的电流之比为1：1，
由I＝可得，两电阻两端的电压之比：
＝＝＝＝；
（2）两电阻并联在电路中时，
因并联电路中各支路两端的电压相等，
所以通过它们的电流之比：
＝＝＝＝。
故答案为：1：1；2：3；3：2。
24．【解答】解：（1）若断开S2，闭合S1、S3，R1和R2并列连接在电源两端，即为并联；
（2）若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测R1两端的电压；
由于R1和R2阻值相等，根据串联电路的分压特点可知：电压表示数U1＝U＝×3V＝1.5V。
故答案为：并联；1.5。
四、实验探究题（共17分）
25．【解答】解：（1）要探究导体电阻大小与导体长度的关系，根据控制变量法的思路，应该选择材料和横截面积都相同的两根电阻丝。从表格中可知，序号3和序号4的材料、横截面积都相同，所以应选择序号3与序号4的两根电阻丝来研究；
（2）第二次的示数小于第一次的示数，表明第二次的电流小于第一次的电流，说明第二次接入电路的电阻丝的阻值大于第一次接入电路的电阻丝的阻值；
（3）影响电阻大小的因素有多个，物理学中对于多因素的问题，常常采用控制变量法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决；
（4）从表中所给电阻丝的规格看，不能探究电阻与材料的关系，因为要探究电阻与材料的关系，必须保证两根电阻丝的长度和横截面积都相同，而表格中序号2、3、4没有一个和序号1的长度、横截面积都相同；从表中所给电阻丝的规格看，可以探究电阻与横截面积的关系，要探究电阻与横截面积的关系，必须保证两根电阻丝的材料和长度都相同，序号2和4的材料、长度都相同，只有横截面积不同。
故答案为 （1）3和4；（2）大；（3）控制变量法；（4）横截面积；2和4。
26．【解答】解：（1）因用酒精灯的外焰加热，故实验前，按自下而上的顺序组装器材；
（2）根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（3）根据实验数据绘制的温度与时间的关系图象如图乙所示可知：质量相等的A和B两种液体，在升高相同温度时，A加热时间长，故A吸收的热量较多；
质量相等的A和B两种液体，在吸收相同热量时，即加热时间相同，B升温较高；
（4）因质量相等的A和B两种液体，在升高相同温度时，A吸热多，A的吸热能力强，比热容大，
根据Q＝cm△t，质量相同的A、B液体降低相同的温度，A放热多，故从A或B中选一种液体装入暖手袋中作为供热物质，则应选择A。
故答案为：（1）自下而上；（2）加热时间；（3）A；B；（4）A。
27．【解答】解：（1）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的。
（2）由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.24A。
（3）由图丁所示电路图可知，测L2的电流表连线错误，修改后的电路图如图所示：。
（4）由并联电路特点可知，并联电路干路电流等于各支路电流之和。

故答案为：（1）电流表正负接线柱接反了；（2）0.24A；（3）电路图如图所示。（4）并联电路干路电流等于各支路电流之和。
28．【解答】解：（1）为保护电路，按图甲连接电路时，应先断开开关，并将滑动变阻器的滑片P移到阻值最大处；
（2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大，根据U＝IR，待测电阻的电压变大，即电压表示数变大，由串联电路电压的规律，变阻器的电压变小，故电路连接中存在的错误是电压表并联在滑动变阻器的两端了；
（3）在第三次测量中电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.48A；
（4）根据表中数据，由欧姆定律，第3次实验的电阻：
R3＝＝≈5.2Ω；
为减小误差，取平均值作为测量结果，帮根据三次实验数据可得，定值电阻Rx的阻值为：
R＝＝＝5.0Ω；
（5）因灯泡的电阻受温度的影响，故将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大。
故答案为：（1）断开；（2）电压表并联在滑动变阻器的两端了；（3）0.48；（4）5.0；（5）灯泡的电阻受温度的影响。
五、计算题（共19分）
29．【解答】解：（1）煤气完全燃烧放出的热量：Q放＝Vq＝0.21m3×4×107J/m3＝8.4×106J；
（2）水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×25kg×（80℃﹣10℃）＝7.35×106J；
（3）该热水器烧水的效率：η＝＝×100%＝87.5%。
答：（1）煤气完全燃烧放出的热量是8.4×106J；
（2）水吸收的热量是7.35×106J；
（3）该热水器烧水的效率是87.5%。
30．【解答】解：（1）因串联电路中各处的电流相等，
所以，通过灯L2的电流：
I2＝I＝I1＝0.2A；
（2）由I＝可得，灯L1两端的电压：
U1＝I1R1＝0.2A×8Ω＝1.6V；
（3）因串联电路中总电压等于各分电压之和，
所以，灯L2两端的电压：
U2＝U﹣U1＝6V﹣1.6V＝4.4V，
灯L2的电阻：
R2＝＝＝22Ω。
答：（1）通过灯L2的电流为0.2A；
（2）灯L1两端的电压为1.6V；
（3）灯L2两端的电压为4.4V，灯L2的电阻为22Ω。
31．【解答】解：由电路图可知，闭合开关，R0、Rt串联，电压表测R0两端的电压。
（1）由图乙知，当环境温度为60℃时，Rt1的阻值是150Ω；
（2）由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：
I1＝＝＝0.03A，
电压表的示数等于R0两端的电压，
为：UV＝U0＝IR0＝0.03A×450Ω＝13.5V；
（3）从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，热敏电阻分得的电压越小，则R0两端的电压越大，
电压表两端电压不能超过其最大测量值，故当R0两端的电压达到15V时，此时是此电路所允许的最高环境温度，
此时电路中的电流为：I′＝＝＝A
根据串联电路的电压特点可知，此时加在热敏电阻两端的电压为：
U1′＝U﹣U′＝18V﹣15V＝3V，
根据欧姆定律可知此时热敏电阻的阻值为：
Rt′＝＝＝90Ω；
由图乙可知，热敏电阻Rt的阻值与环境温度t的关系为一次函数，则有Rt＝kt+b……①，
当t＝20℃时，Rt＝250Ω；t＝100℃时，Rt＝50Ω；
代入①式解得：k＝﹣2.5Ω/℃，b＝300Ω，
此时有Rt＝﹣2.5Ω/℃×t+300Ω，
热敏电阻为90Ω时，对应的环境温度为：t'＝＝＝84℃。
答：（1）当环境温度为60℃时，热敏电阻Rt的阻值是150Ω；
（2）当环境温度为60℃时，电压表的示数是13.5V；
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是84℃。
