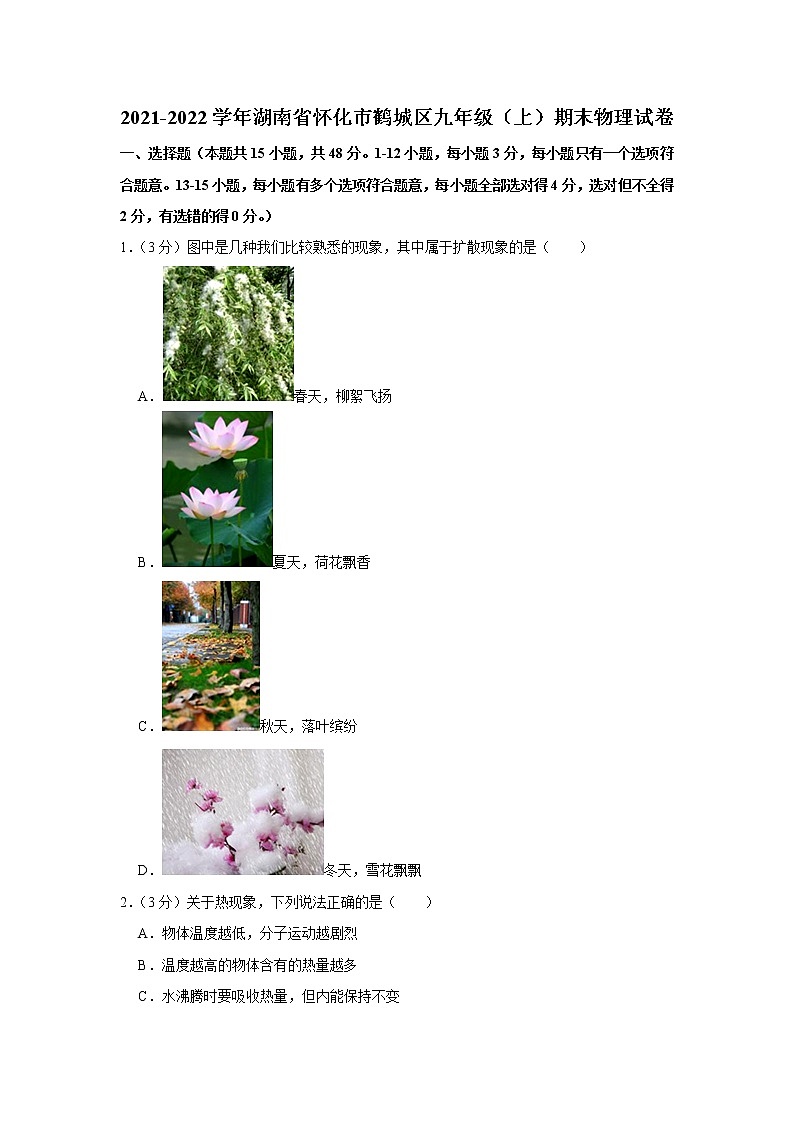

2021-2022学年湖南省怀化市鹤城区九年级（上）期末物理试卷
一、选择题（本题共15小题，共48分。1-12小题，每小题3分，每小题只有一个选项符合题意。13-15小题，每小题有多个选项符合题意，每小题全部选对得4分，选对但不全得2分，有选错的得0分。）
1．（3分）图中是几种我们比较熟悉的现象，其中属于扩散现象的是（　　）
A．春天，柳絮飞扬
B．夏天，荷花飘香
C．秋天，落叶缤纷
D．冬天，雪花飘飘
2．（3分）关于热现象，下列说法正确的是（　　）
A．物体温度越低，分子运动越剧烈
B．温度越高的物体含有的热量越多
C．水沸腾时要吸收热量，但内能保持不变

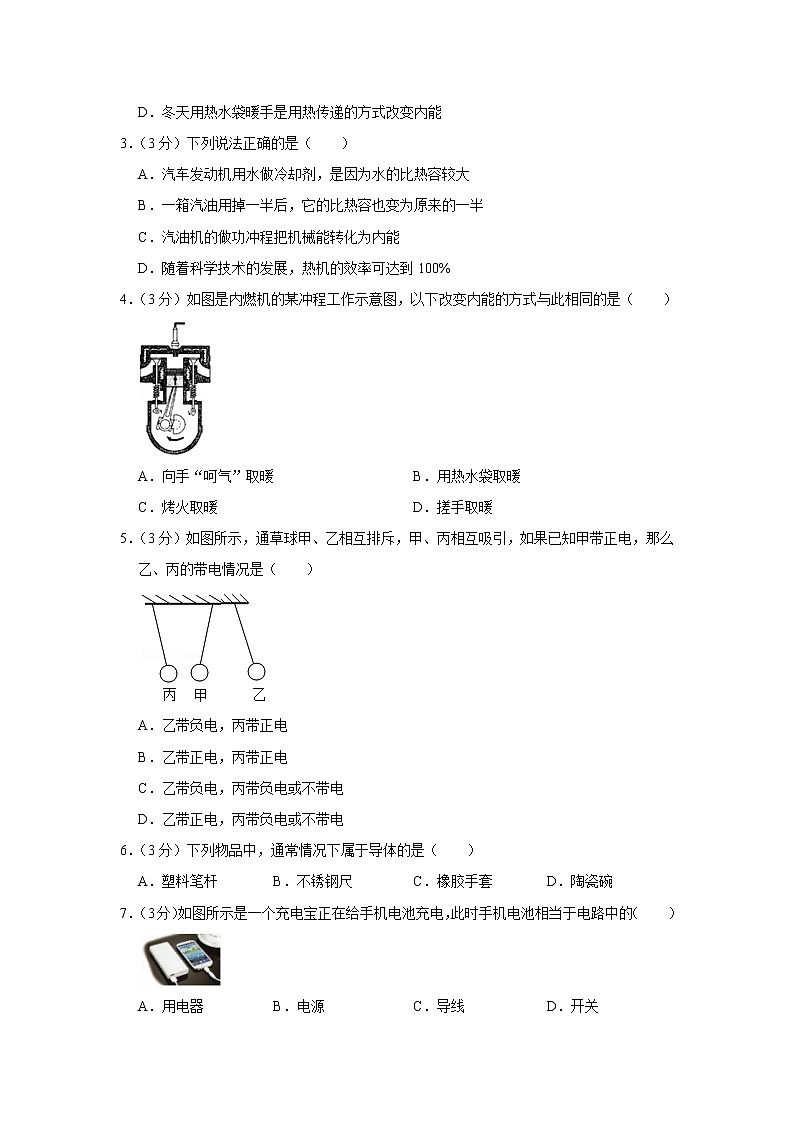

D．冬天用热水袋暖手是用热传递的方式改变内能
3．（3分）下列说法正确的是（　　）
A．汽车发动机用水做冷却剂，是因为水的比热容较大
B．一箱汽油用掉一半后，它的比热容也变为原来的一半
C．汽油机的做功冲程把机械能转化为内能
D．随着科学技术的发展，热机的效率可达到100%
4．（3分）如图是内燃机的某冲程工作示意图，以下改变内能的方式与此相同的是（　　）

A．向手“呵气”取暖 B．用热水袋取暖
C．烤火取暖 D．搓手取暖
5．（3分）如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（　　）

A．乙带负电，丙带正电
B．乙带正电，丙带正电
C．乙带负电，丙带负电或不带电
D．乙带正电，丙带负电或不带电
6．（3分）下列物品中，通常情况下属于导体的是（　　）
A．塑料笔杆 B．不锈钢尺 C．橡胶手套 D．陶瓷碗
7．（3分）如图所示是一个充电宝正在给手机电池充电，此时手机电池相当于电路中的（　　）

A．用电器 B．电源 C．导线 D．开关

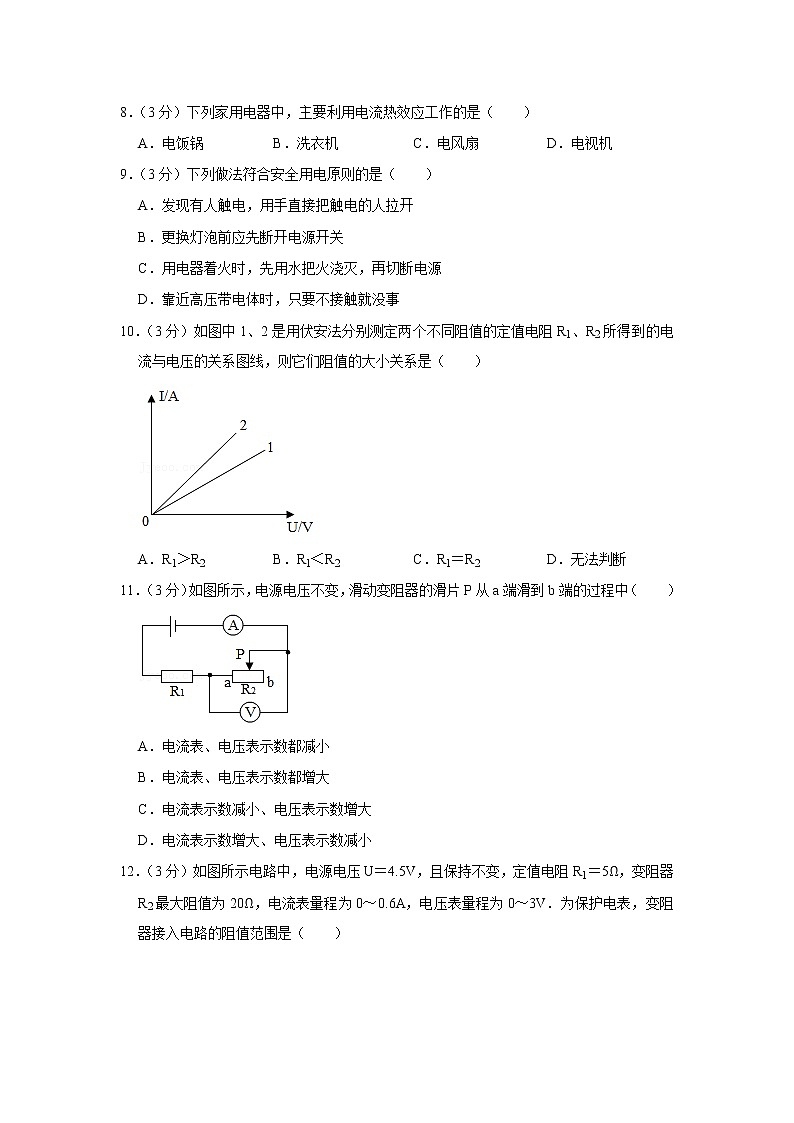

8．（3分）下列家用电器中，主要利用电流热效应工作的是（　　）
A．电饭锅 B．洗衣机 C．电风扇 D．电视机
9．（3分）下列做法符合安全用电原则的是（　　）
A．发现有人触电，用手直接把触电的人拉开
B．更换灯泡前应先断开电源开关
C．用电器着火时，先用水把火浇灭，再切断电源
D．靠近高压带电体时，只要不接触就没事
10．（3分）如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（　　）

A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法判断
11．（3分）如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（　　）

A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
12．（3分）如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是（　　）

A．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．2.5Ω～10Ω
（多选）13．（4分）某同学利用如图所示的电路探究“影响导体电阻大小的因素”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同，实验中（　　）

A．根据电流表量程判断接入M、N两点间电阻的最小值，这是控制变量法
B．探究导体电阻大小与导体长度的关系时，应控制粗细不变，这是控制变量法
C．探究导体电阻大小与其横截面积的关系时，应选用甲、乙电阻丝
D．探究导体电阻大小与其长度的关系时，应选用甲、丙电阻丝
（多选）14．（4分）两个工作原理相同的电暖器甲和乙，甲的额定功率为1000W，乙的额定功率为1200W。在它们正常工作的情况下，下列说法正确的是（　　）
A．电流通过电暖器甲做功比乙少
B．电暖器乙将电能转化为内能比甲多
C．电暖器甲消耗电能比乙慢
D．电暖器乙将电能转化成内能比甲快
（多选）15．（4分）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，根据图像可知（　　）

A．加热相同的时间，A和B的温度变化不同
B．A和B到达相同的温度，加热的时间不同
C．B比A的吸热能力强
D．A的比热容与B的比热容之比为2：1
二、填空题（每空1分，共16分）
16．（2分）如图是常用手电筒的剖面图，筒内每节干电池的电压为　 　V，按下按键后，小灯泡发光，它两端的电压为　 　V。

17．（2分）铅块不容易被压缩，这是因为分子间存在 　 　。表面平滑的铅块紧压后却会粘在一起，这是因为分子间存在 　 　。
18．（2分）神舟十号发射用的是“长征”系列运载火箭。运载火箭采用液氢作为燃料，50kg的氢完全燃烧能放出的热量是 　 　J；神舟十号升空几分钟后，第一级火箭残核脱离，它在落入大气层后会发生燃烧，这是利用 　 　的方法改变物体的内能。（q氢＝1.4×108J/kg）
19．（2分）金属导体中有大量的自由电子，当这些自由电子定向移动时，它的移动方向与该导体中的电流方向　 　（填“相同”或“相反”）．为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位，如：以伏特命名电压的单位，以　 　命名电流的单位。
20．（2分）某滑动变阻器上标有“50Ω 2A”字样，其中50Ω表示　 　，2A表示　 　。
21．（2分）小明在家开着空调看电视，电视机与空调是 　 　（选填“串联”或“并联”），妈妈用电热水壶烧着水，还想用电饭煲煮饭时，家里的空气开关“跳闸”了，“跳闸”的原因可能是 　 　。
22．（2分）一只小灯泡的额定电压为2.5V，正常发光时通过它的电流为0.5A，如果将该小灯泡接在6V的电源上，为使其正常发光，应 　 　（选填“串联”或“并联”）一个 　 　Ω的电阻。
23．（2分）李芳家的电能表上标着“3000r/（kW•h）”，她把家中的其它用电器都与电源断开，仅让某一个用电器工作，1min内电能表的表盘转了30转，则电流做的功是 　 　J，该用电器的电功率是 　 　W。
三、图示信息题（本大题共5小题。每空1分，每个作图4分，共15分）
24．（1分）如图所示电能表的示数为　 　kW•h。

25．（1分）如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是　 　图。（选填“甲”或“乙”）

26．（4分）用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路中。

27．（4分）按图1所示的电路图连接好图2的实物。

28．（5分）在探究“比较不同物质吸热的情况”的实验中。
（1）实验中选用两个规格相同的电加热器，目的是使甲和乙两种液体在相等时间内 　 　。
（2）实验中应量取质量 　 　（选填“相同”或“不同”）的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们加热相同的时间后，通过比较 　 　来判断吸热能力的强弱。
（3）通过实验，记录数据如表所示。从开始加热到甲、乙两种液体分别达到42℃时，两种液体吸收热量的关系为Q甲　 　Q乙（选填“大于”“等于”或“小于”）。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（4）分析实验数据可知，　 　（选填“甲”或“乙”）物质的吸热能力强。
四、实验与探究题（每空2分，作图4分，共20分）
29．（12分）小丽做“测量小灯泡电阻”的实验，如图1所示是实验所用到的器材
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整
（2）完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3v）出现故障的可能原因是　 　（填字母代号）
A．灯泡短路 B．灯泡断路 C．电压表短路 D．电流表断路
（3）当小丽同学排除故障后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图2甲所示）为　 　A，电压表示数（如图2乙所示）为　 　V．若他想小灯泡的电压为2.5v率，应将图1中变阻器滑片P向　 　端（填“A”或“B”）移动，

30．（8分）小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置。

（1）在实验过程中，通过观察U形管中 　 　的变化来比较电流通过电阻丝产生热量的多少。
（2）图甲装置是用来探究电流通过电阻丝产生的热量与 　 　的关系。图乙是用来探究电流通过电阻丝产生的热量与 　 　的关系。
（3）分析图乙装置的实验现象，可以得出的结论是 　 　。
五、综合应用题（本大题共3小题，共21分。第30题6分，第31题8分，第32题7分。解答过程要有必要的文字说明、公式和演算过程，只有最后结果不给分。）
31．（6分）某小组同学用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃，消耗了2.1g酒精。[c水＝4.2×103J/（kg•℃），q酒精＝3×107J/kg]求：
（1）酒精完全燃烧放出的热量；
（2）此过程中水吸收的热量；
（3）酒精灯烧水时的效率。
32．（8分）如图所示的电路中，电源电压为6V，且保持不变，R1＝R3＝4Ω，R2＝6Ω。
（1）当开关S1、S2均断开时，电流表和电压表的示数各是多少？
（2）当开关S1、S2均闭合时，电流表和电压表的示数各是多少？

33．（7分）电热饮水机是生活中常用电器，它有加热和保温两种功能，如表是该饮水机的铭牌，简化电路如图所示，S0为温控开关，求：
智能牌电热饮水机
额定电压
220V
额定功率
加热
1100W
保温
121W
频率
50Hz
（1）饮水机正常加热10min所消耗的电能。
（2）当饮水机加热时R1的功率。
（3）电路中R2的阻值。


2021-2022学年湖南省怀化市鹤城区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题共15小题，共48分。1-12小题，每小题3分，每小题只有一个选项符合题意。13-15小题，每小题有多个选项符合题意，每小题全部选对得4分，选对但不全得2分，有选错的得0分。）
1．【解答】解：
A、柳絮飞扬是可见的固体的机械运动，不能用分子的观点来解释，故A不符合题意；
B、花朵飘香是因为花中含有香味的分子运动到了鼻子中，说明了分子在不断地运动，故B符合题意；
C、落叶是固态物体的机械运动，不是分子运动，故C不符合题意；
D、雪花飘飘是大气中的水蒸气变成固态雪花降落下来，是物体的机械运动，故D不符合题意。
故选：B。
2．【解答】解：A、温度是表示物体冷热程度的物理量。从分子运动论来看，温度反映了物体内分子做无规则运动的剧烈程度，温度越高 分子运动越剧烈，温度越低，分子运动越缓慢，故A错误。
B、热量是个过程量，只有发生热传递时说物体吸收或放出多少热量，不能说物体具有或含有多少热量，故B错误；
C、水沸腾时，不断吸热，温度保持不变，内能增加，故C错误；
D、用暖水袋暖手是利用热传递的方式改变内能，故D正确。
故选：D。
3．【解答】解：A、汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高，故A正确；
B、汽车油箱中的汽油用掉一半后，汽油的质量减少一半，但密度、热值和比热容是不变的，故B错误；
C、汽油机的做功冲程，把内能转化为机械能，故C错误；
D、通过技术改造只能提高热机的效率，但不可能达到100%，故D错误。
故选：A。
4．【解答】解：
根据图示可知，两个气门都关闭，活塞上行，因此该冲程为压缩冲程，将机械能转化为内能，是通过做功改变物体的内能；
A、向手“呵气”取暖是利用热传递改变内能的，故A不符合题意；
B、用热水袋取暖是利用热传递改变内能的，故B不符合题意；
C、烤火取暖是利用热传递改变内能的，故C不符合题意；
D、搓手取暖是利用做功改变内能的，故D符合题意。
故选：D。
5．【解答】解：甲带正电，由图可知，甲乙是排斥的，所以乙带正电；甲丙相互吸引，则丙可以带负电，也可以不带电，故D正确。
故选：D。
6．【解答】解：A、塑料笔杆不容易导电，属于绝缘体；
B、不锈钢尺容易导电，属于导体；
C、橡胶手套不容易导电，属于绝缘体；
D、陶瓷碗不容易导电，属于绝缘体。
故选：B。
7．【解答】解：充电宝给手机电池充电时，充电宝提供电能，相当于电路中的电源；手机电池消耗电能，所以此时手机电池相当于电路中的用电器。故BCD错误，A正确。
故选：A。
8．【解答】解：
洗衣机、电风扇主要是把电能转化为机械能，电视机在工作时，主要将电能转化为光能和声能，故不合题意；
只有电饭锅是把电能转化为内能，是利用电流的热效应，符合题意。
故选：A。
9．【解答】解：
A、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A不符合安全用电原则；
B、更换灯泡之前必须断开开关，否则会触电，故B符合安全用电原则；
C、家用电器发生失火时，要先断开电源开关，再用泡沫灭火器灭火，否则会发生触电，故C不符合安全用电的原则；
D、靠近高压带电体，会造成高压跨步触电或高压电弧触电，故D不符合安全用电原则。
故选：B。
10．【解答】解：根据欧姆定律可知：
在导体两端的电压相同时，通过导体的电流越大，导体的电阻就越小；（或者在通过导体的电流相同时，导体两端的电压越大，导体的电阻就越大）
由图可知：

在电压相同时，通过1定值电阻的电流比2小，所以1的电阻比较大。（或者在电流相同时，1定值电阻两端的电压比2大，所以1的电阻比较大）
故选：A。
11．【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大。
故选：C。
12．【解答】解：由电路图可知，滑动变阻器R2与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流，
当电流表示数为I1＝0.6A时，滑动变阻器接入电路的电阻最小，
根据欧姆定律可得，电阻R1两端电压：
U1＝I1R1＝0.6A×5Ω＝3V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U2＝U﹣U1＝4.5V﹣3V＝1.5V，
因串联电路中各处的电流相等，
所以，滑动变阻器连入电路的电阻最小：
Rmin＝＝＝2.5Ω；
当电压表示数最大为U2max＝3V时，滑动变阻器接入电路的电阻最大，
此时R1两端电压：
U1′＝U﹣U2max＝4.5V﹣3V＝1.5V，
电路电流为：
I2＝＝＝0.3A，
滑动变阻器接入电路的最大电阻：
Rmax＝＝＝10Ω，
变阻器接入电路的阻值范围为2.5Ω～10Ω。
故选：D。
13．【解答】解：A、导体的电阻的大小反映了导体对电流的阻碍作用的大小，在电压相同的条件下，电阻越大，对电流的阻碍作用越大，电流越小，所以可以通过电流表的示数来判断接入M、N两点间电阻的大小，而不是电流表的量程，故A错误；
B、要探究导体电阻大小与导体长度的关系时，应控导体的材料和横截面积保持不变，题中提到甲、乙、丙都是镍铬合金丝，所以只需控制导体的横截面积即可，属于控制变量法，故B正确；
C、探究导体电阻大小与其横截面积的关系时，应控制导体的长度和材料保持不变，改变导体的横截面积，图中甲、乙电阻丝的长度和材料相同，横截面积不同，故C正确；
D、探究导体电阻大小与其长度的关系时，应控制导体的横截面积和材料保持不变，改变导体的长度，图中甲、丙电阻丝的材料相同，长度和横截面积都不同，故D错误。
故选：BC。
14．【解答】解：AB．不知道两只电暖器的工作时间，所以无法比较它们做功的多少和将电能转化为内能的多少，故AB错误；
CD．电功率是表示电流做功快慢的物理量，甲的额定功率为1000W，乙的额定功率为1200W，甲的额定电功率小于乙的额定功率，说明电暖器甲消耗电能比乙慢，同时也说明电暖器乙将电能转化成内能比甲快，故CD均正确。
故选：CD。
15．【解答】解：A、加热相同的时间，A和B的温度变化不同，B的温度上升快，故A正确。
B、根据图中信息，A和B到达相同的温度，A加热的时间要长一些，故B正确。
C、吸收相同的热量，B温度上升快，说明B的比热容小，吸热能力弱，故C错误。
D、吸收相同的热量，A和B质量相同，B上升的温度是A的两倍，根据c＝可知A的比热容与B的比热容之比为2：1，故D正确。
故选：ABD。
二、填空题（每空1分，共16分）
16．【解答】解：
一节新干电池的电压为1.5V；
按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V。
故答案为：1.5；3。
17．【解答】解：铅块不容易被压缩，这是因为分子间存在斥力；
将两个铅块底面削平、削干净，紧压后它们“粘”在一起很难被拉开，是因为分子间存在引力。
故答案为：斥力；引力。
18．【解答】解：
50kg氢气完全燃烧放出的热量：
Q放＝mq＝50kg×1.4×108J/kg＝×109J；
火箭残核脱离并下落，它在下落的过程中克服摩擦做功，使自身的内能增加、温度升高，达到着火点而燃烧，这是利用做功的方法改变物体的内能。
故答案为：7×109；做功 。
19．【解答】解：金属导体中有大量的自由电子，由于这些自由电子是负电荷，故当这些自由电子定向移动时，它的移动方向与该导体中的电流方向相反。
为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位，如：以伏特命名电压的单位，以安培命名电流的单位。
故答案为：相反；安培。
20．【解答】解：50Ω表示该变阻器的最大阻值是50Ω；
2A表示该变阻器允许通过的最大电流是2A。
故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；
此滑动变阻器允许通过的最大电流是2A。
21．【解答】解：小明在家开着空调看电视，电视机与空调工作时互不影响，是并联的；
妈妈用电热水壶烧着水，还想用电饭煲煮饭时，家里的空气开关“跳闸”了，则“跳闸”的原因可能是用电器总功率过大了。
故答案为：并联；接入电路的用电器总功率过大。
22．【解答】解：根据串联电路的分压特点可知，要使额定电压为2.5V的小灯泡在6V的电源上正常发光应串联一个电阻分压，
此时灯泡正常发光，其两端的电压为2.5V，
因串联电路中总电压等于各分电压之和，
所以，串联电阻分担的电压：
UR＝U﹣UL＝6V﹣2.5V＝3.5V，
因串联电路中各处的电流相等，则通过R的电流为：IR＝IL＝0.5A，
所以，由I＝可得串联电阻的阻值：
R＝＝＝7Ω。
故答案为：串联；7。
23．【解答】解：“3000r/（kW•h）”表示：电路每消耗1kW•h的电能，电能表的转盘转过3000r；
所以，1分钟内电能表盘转了30r时，用电器消耗的电能（电流做的功）：
W＝kW•h＝0.01kW•h，
该用电器电功率：
P＝＝＝0.6kW＝600W。
故答案为：3.6×104；600。
三、图示信息题（本大题共5小题。每空1分，每个作图4分，共15分）
24．【解答】解：由图可知，此时电能表的示数为2231.4kW•h。
故答案为：2231.4。
25．【解答】解：甲图的使用方法是正确的，手接触笔尾金属体。乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光；
故答案为：甲。
26．【解答】解：灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。如图所示：

27．【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联电流表、开关S1、开关S2、灯泡L2回到负极，再将灯泡L1并联在开关S2和灯泡L2的两端，实物图如下图所示：

28．【解答】解：（1）选用两个规格相同的电加热器，根据转换法，目的是使甲和乙两种液体在相等时间内吸收热量相等；
（2）根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热；
根据比较吸热能力的第2种方法，当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱；
（3）通过记录的数据知，从开始加热到42℃，甲用3分钟，乙用4分钟，甲用时小于乙用时，根据转换法，甲、乙两种液体吸收热量的关系为Q甲小于Q乙；
（4）分析实验数据可知，加热4分钟，甲升高16℃，乙升高32℃，根据比较吸热能力的第2种方法，甲物质的吸热能力强。物理上用比热容这个物理量来描述物质的吸热能力。
故答案为：（1）吸收热量相等；（2）相同；升高的温度；（3）小于；（4）甲。
四、实验与探究题（每空2分，作图4分，共20分）
29．【解答】解：（1）将电流表与灯泡串联，电压表与灯泡并联，如图所示：

（2）闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压，说明电压表能与电源两极相通，故是灯发生了断路，B正确。
（3）由图知，电流表的量程为0～0.6A，示数为0.2A；
电压表的量程为0～3V，示数为2V，低于灯泡的额定电压，要使灯泡正常发光，应减小滑动变阻器的阻值，将滑片向右滑动。
故答案为：（1）见上图；（2）B；（3）B。
30．【解答】解：（1）电流通过导体产生热量的多少不能直接观察，可以利用转换法，在实验过程中，通过观察U形管中液面高度的变化来比较电流通过电阻丝产生热量的多少；
（2）如图甲，两个电阻串联在电路中，通过的电流相同，通电时间相同，电阻不同，由控制变量法的要求可知，图甲是探究电流产生热量跟电阻大小的关系；
图乙装置中是两个5Ω的电阻并联之后再与一个5Ω的电阻串联，根据串并联电路的电流特点可知，右端两个电阻的总电流和左端的电阻通过的电流相等，则左端容器中电阻通过的电流大于右端容器中电阻通过的电流，由于两个容器内的电阻阻值相同，通电时间相同，而电流不同，由控制变量法的要求可知，图乙是探究电流产生热量跟电流的关系；
（3）根据图乙可知，左侧U形管的液面高，说明左侧电阻产生的热量多，故结论为：电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多。
故答案为：（1）液面高度差；（2）电阻；电流；（3）电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越多。
五、综合应用题（本大题共3小题，共21分。第30题6分，第31题8分，第32题7分。解答过程要有必要的文字说明、公式和演算过程，只有最后结果不给分。）
31．【解答】解：（1）m酒精＝2.1g＝2.1×10﹣3 kg，
酒精完全燃烧产生的热量：
Q放＝m酒精q酒精＝2.1×10﹣3 kg×3×107 J/kg＝6.3×104J；
（2）水的质量m水＝100g＝0.1kg，
水吸收的热量：
Q吸＝c水m水Δt
＝4.2×103 J/（kg•℃）×0.1kg×60℃
＝2.52×104 J；
（3）酒精灯烧水时的热效率：
η＝×100%＝×100%＝40%。
答：（1）2.1g酒精完全燃烧放出的热量是6.3×104J；
（2）此过程中水吸收的热量是2.52×104J；
（3）酒精灯烧水时的热效率是40%。
32．【解答】解：（1）当开关S1、S2均断开时，R2与R3与串联，电流表测电路中的电流，电压表测R2的电压，
根据电阻的串联和欧姆定律，电路中的电流：
I＝＝＝0.6A；
电压表示数，由欧姆定律：
U2＝IR2＝0.6A×6Ω＝3.6V；
（2）当开关S1、S2均闭合时，R3短路，R1、R2并联，电压表测电源电压，示数为6V，电流表测干路电流，根据欧姆定律和并联电路电流的规律，电流表示数为：
I＝I1+I2＝+＝+＝2.5A。
答：（1）当开关S1、S2均断开时，电流表示数为0.6A；电压表的示数是3.6V；
（2）当开关S1、S2均闭合时，电流表和电压表的示数分别是2.5A和6V。
33．【解答】解：（1）饮水机正常加热10min所消耗的电能W＝P加热t＝1100W×10×60s＝6.6×105J；
（2）当开关S0断开，S闭合时，电路中只有R2，总电阻较大，电源电压不变，根据P＝可知，总功率较小，饮水机处于保温状态，P2＝P保温＝121W，
当开关S0与S闭合时，电路中R1与R2并联，总电阻较小，电源电压不变，根据P＝可知，饮水机处于加热状态，且P加热＝+＝P1+P2，
故当饮水机加热时R1的功率P1＝P加热﹣P2＝1100W﹣121W＝979W；
（3）当开关S0断开，S闭合时，电路中只有R2，饮水机处于保温状态，P2＝P保温＝121W，
根据P＝可知R2＝＝＝400Ω。
答：（1）饮水机正常加热10min所消耗的电能为6.6×105J；
（2）当饮水机加热时R1的功率为979W；
（3）电路中R2的阻值为400Ω。
