吉林省松原市乾安县2021-2022学年九年级上学期期末物理试题

这是一份吉林省松原市乾安县2021-2022学年九年级上学期期末物理试题，共15页。试卷主要包含了单项选择题，填空题，简答题，作图等内容，欢迎下载使用。

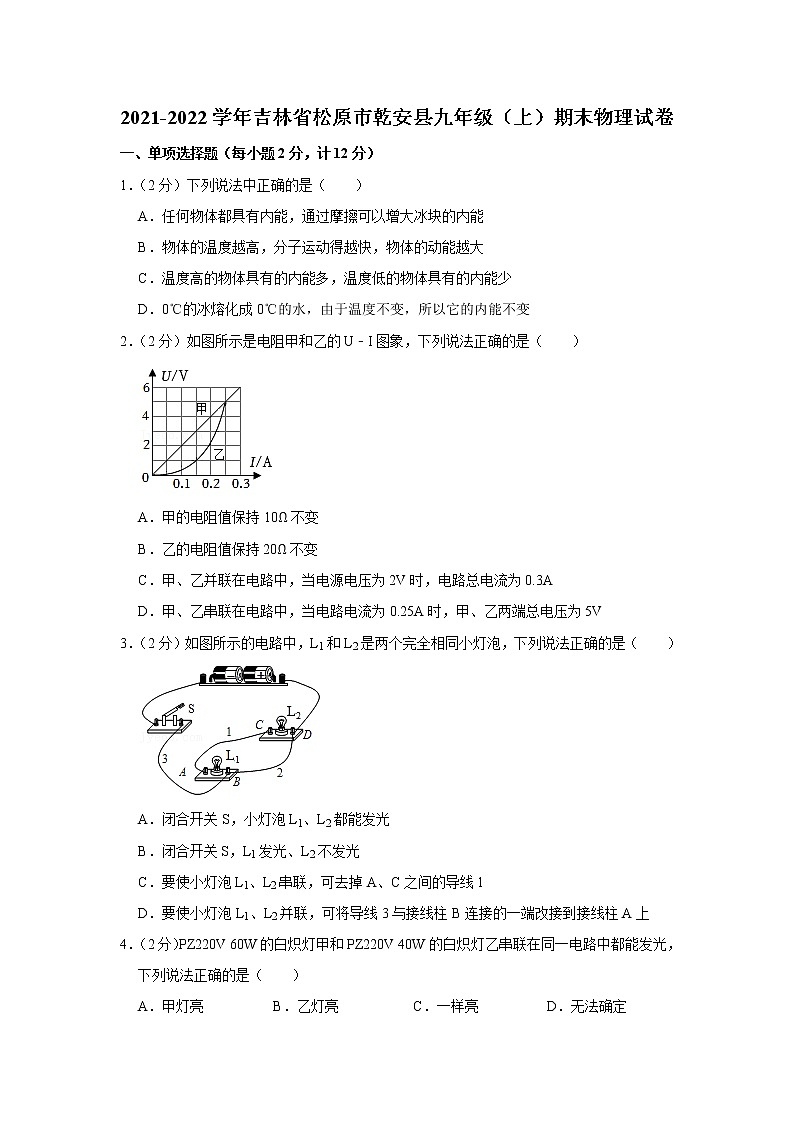

2021-2022学年吉林省松原市乾安县九年级（上）期末物理试卷一、单项选择题（每小题2分，计12分）1．（2分）下列说法中正确的是（　　）A．任何物体都具有内能，通过摩擦可以增大冰块的内能 B．物体的温度越高，分子运动得越快，物体的动能越大 C．温度高的物体具有的内能多，温度低的物体具有的内能少 D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变2．（2分）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（　　）A．甲的电阻值保持10Ω不变 B．乙的电阻值保持20Ω不变 C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A D．甲、乙串联在电路中，当电路电流为0.25A时，甲、乙两端总电压为5V3．（2分）如图所示的电路中，L1和L2是两个完全相同小灯泡，下列说法正确的是（　　）A．闭合开关S，小灯泡L1、L2都能发光 B．闭合开关S，L1发光、L2不发光 C．要使小灯泡L1、L2串联，可去掉A、C之间的导线1 D．要使小灯泡L1、L2并联，可将导线3与接线柱B连接的一端改接到接线柱A上4．（2分）PZ220V 60W的白炽灯甲和PZ220V 40W的白炽灯乙串联在同一电路中都能发光，下列说法正确的是（　　）A．甲灯亮 B．乙灯亮 C．一样亮 D．无法确定5．（2分）如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω 1A”。实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）A．20Ω和50Ω B．40Ω和60Ω C．20Ω和40Ω D．20Ω和60Ω6．（2分）在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中（　　）A．电压表示数不变，电路消耗总功率变大 B．电流表的示数变小，电路消耗的总功率变小 C．电流表的示数变大，V的示数与A的示数之比不变，电路消耗总功率变大 D．电流表的示数变大，V的示数与A的示数之比变大，电路消耗总功率变小二、填空题（每空1分，共18分）7．（2分）春暖花开，鸟语花香。闻到花香是因为分子的　   　。固体很难被压缩，是因为固体分子间存在着　   　。8．（2分）将玻璃棒和丝绸摩擦，玻璃棒会带上　   　电荷；用一个带负电的物体去靠近一个带负电的轻质小球，小球会被　   　（选填“吸引”或“排斥”）。9．（3分）如图所示是道路维修时常用的路面钻机（俗称“啄木鸟”），该机械利用压缩气体推动活塞将钻头打入路面。气体推动活塞时是将　   　能转化为　   　能；“啄木鸟”中用到了柴油机，若其机械效率是40%，则完全燃烧50kg柴油对外做的有用功是　   　J（柴油的热值是4.3×107J/kg）。10．（2分）如图所示，某同学要连接由L1和L2组成的并联电路。若开关S要同时控制两盏灯，应将导线M端接到图中　   　（选填“A”或“B”）点；若开关S只控制L1，则导线的M端应该接到图中的　   　（选填“A”或“B”）点。11．（2分）在测量小灯泡电功率的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电功率，原理如图所示。小军读出电流表A1的示数为0.5A，而电流表A2的示数为0.2A，则小灯泡L两端的电压为　   　V，小灯泡的实际功率为　   　W。12．（2分）小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电　   　度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为　   　W。13．（2分）检查是否饮酒的设备的电路如图甲所示，R为酒精气体传感器，其阻值随酒精气体浓度的变化的图像如图乙所示，R0为定值电阻，电源电压不变，当检测到酒精气体的浓度增大时，则电流表的示数 　   　，电压表示数 　   　。（选填“变大”、“变小”或“不变”）14．（3分）如图所示电路中，闭合开关S，R1与R2是 　   　联连接的。当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 　   　，电压表V的示数与电流表A2的示数之比将 　   　（后两空选填“变大”、“变小”或“不变”）三.计算题（每小题5分，共10分）15．（5分）将质量为100g、温度为20℃的自来水加热到50℃，水吸收的热量是多少？[水的比热容是4.2×103J/（kg•℃）]16．（5分）一盏电灯25h耗电1kW•h，这盏电灯的功率是多少？四、简答题（每小题2分，共6分）17．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是为什么？18．（2分）制作保险丝的材料为什么应该是熔点低，电阻较大的？19．（2分）某同学认为：“由I＝变形可得R＝．这就表明，导体的电阻R跟它两端的电压成正比，跟电流成反比。”这种说法是　   　（选填“正确”或“错误”）的。因为　   　。五、作图、实验与探究题（每空1分，每图2分，共24分）20．（2分）如图所示的家庭电路，请在甲、乙两处填上开关和灯泡的符号，使之成为正确的电路。21．（3分）如图是张华同学在“用电流表测电流”的实验中连接的电路（1）闭合开关，你会观察到灯泡L1、L2的发光情况是 　   　。（2）针对上述现象，你认为该电路存在的问题是：　   　。（3）请你在原图上改动一根导线，使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉。22．（5分）在进行“两个小灯泡串联”的探究活动中，小明和小红按照如图连接电路，刚连完最后一根导线，灯L2就亮了，但灯L1没亮。（1）他们在实验过程中的操作不当之处是 　   　。（2）关于灯L1没亮，小红认为存在三种可能：A、灯L1断路B、灯L1短路C、灯L1发光较暗小明马上排除了A的可能，你认为他排除的理由是 　   　。（3）为进一步确定故障，小明和小红采取了各自的方法，请将下列空格填写完整。小明：他把灯L1拧下，闭合开关，发现灯L2仍然亮着，则故障是 　   　（选填“B”或“C”）；小红：她把一根导线接在、b两点上，闭合开关，如果灯L2出现 　   　的现象，则灯L1发光较暗。23．（7分）小华做测量小灯泡电功率的实验，所用小灯泡额定电压为2.5V．（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前首先应进行的操作是　   　。（2）小华连接的电路如图乙所示，其中有一根导线连接不规范，导致开关没有闭合时　   　表就有读数，请在这根导线上打“×”，并用笔画线代替导线，将其改正。（3）实验中测出小灯泡在U＝2.0V时的功率后，要测量其额定功率。　   　（左/右）移动滑动变阻器的滑片。当电压表示数达到额定电压时，电流表示数如图丙所示，其值为　   　A，则小灯泡的额定功率　   　W。4）测量结束后，应断开开关，先拆除　   　两端的导线，再拆除其他导线。24．（7分）小明设计了如图甲所示电路探究“电流与电阻的关系”。所用实验器材：电压4.5V的电源，电流表、电压表、开关，阻值分别为5Ω，10Ω，20Ω的定值电阻各一个，标有“30Ω，1A”字样的滑动变阻器一只，导线若干。（1）请用笔画线代替导线，将图乙中的实物连接完整。（2）小明先将5Ω电阻接入电路。闭合开关前，应将滑动变阻器滑片P滑至最　   　（左/右）端。闭合开关后，移动滑片至某一位置，并记下此时电流表示数0.4A。（3）换上10Ω的电阻后，闭合开关，电压表示数将　   　（变大/变小），此时应将滑片P向　   　（左/右）端移动，使电阻两端电压为　   　V，记下此时电流表示数。（4）改用20Ω定值电阻，重复（3）中实验后，小明还想再换一只电阻进行上述探究实验，在不改变电路其它接线方法时，他可选用的电阻阻值范围是　   　。（小数保留2位）
2021-2022学年吉林省松原市乾安县九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（每小题2分，计12分）1．【解答】解：A、任何物体都具有内能，通过摩擦做功，对冰块做功，可增大冰块的内能，故A正确；B、影响物体动能大小的因素是质量和运动速度，与分子运动无关，故B错误；C、内能的大小跟温度、质量、状态有关，只知道温度高低，不能判断内能的多少，故C错误；D、所有的物体都具有内能，0℃的冰变成0℃的水，温度不变，冰吸收热量，内能增大，故D错误。故选：A。2．【解答】解：AB、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；由图象可知，当甲两端电压为2V时，通过甲的电流为0.1A，则根据欧姆定律可得：R甲＝＝＝20Ω；故AB错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲＝0.1A，I乙＝0.2A，故干路电流I＝I甲+I乙＝0.1A+0.2A＝0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.25A时，甲和乙电流都为0.25A，由图可知U甲′＝5V，U乙′＝5V；因为串联电路中总电压等于各分电压之和，所以此时电源的电压：U＝U甲′+U乙′＝5V+5V＝10V，故D错误。故选：C。3．【解答】解：AB、如图所示，开关S闭合后，电流将从电源正极经过导线2与导线3和开关回到电源负极，造成电源短路，两灯都不发光，故AB错误；C、要使小灯泡L1、L2串联，应去掉BD之间的导线2，故C错误；D、如图所示，若将导线3从接线柱B改接到接线柱A上，两灯在两条支路上，两灯并联，且都能发光，故D正确；故选：D。4．【解答】解：由题意知，两灯额定电压相同，甲灯的额定功率大，根据P＝可知，甲灯的电阻小于乙灯的电阻，两灯串联在同一电路中都能发光，串联电路的电流处处相等，根据P＝I2R可知甲灯的实际功率比乙灯小，故乙灯较亮。故选B。5．【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，串联电路中总电压等于各分电压之和，滑动变阻器两端的电压：U滑＝U﹣UR＝6V﹣4V＝2V，定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20欧姆，则定值电阻的最大阻值为40欧姆，故C正确；故选：C。6．【解答】解：由图可知，定值电阻与滑动变阻器串联，电流表串联在电路中，测量的是整个电路中的电流，电压表并联在定值电阻Rl两端，测量的是定值电阻Rl两端的电压；滑动变阻器滑片由b端向a端移动时，滑动变阻器接入电路的阻值减小，则电路中的总电阻R变小，而电源电压U不变，由I＝可知电路电流变大，即电流表示数变大；定值电阻的阻值不变，由公式U＝IR可知，定值电阻两端电压变大，即电压表示数变大；电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，根据R＝可知，电压表示数与电流表示数的比值是定值电阻的阻值，并且定值电阻的阻值不变，即电压表示数与电流表示数的比值不变；电源电压U不变，而电路中的电流变大，由公式P＝UI可知，电路消耗总功率的变大。故A、B、D错误，C正确。故选：C。二、填空题（每空1分，共18分）7．【解答】解：春暖花开，鸟语花香，闻到花香，是芳香物质的分子扩散到空气中，扩散现象表明一切物质的分子都是不停的做无规则的运动；分子间存在斥力，固体分子间距离较小，所以固体和液体很难被压缩。故答案为：无规则运动；斥力。8．【解答】解：规定丝绸摩擦过的玻璃棒，玻璃棒带正电；因为同种电荷相互排斥，因此用一个带负电的物体去靠近一个带负电的轻质小球，小球会被排斥。故答案为：正；排斥。9．【解答】解：（1）气体推动活塞，气体对活塞做功，气体的内能转化为活塞的机械能；（2）完全燃烧50kg柴油产生的热量Q放＝qm＝4.3×107J/kg×50kg＝2.15×109J；∵η＝∴柴油对外做的有用功：W有用＝Q放η＝2.15×109J×40%＝8.6×108J。故答案为：气体的内；活塞的机械；8.6×108。10．【解答】解：由题意可知，两灯泡并联；当导线M端接到图中A点时，如图所示：开关S位于干路上，同时控制两盏灯；当导线M端接到图中B点时，如图所示：开关S位于灯泡L1支路上，只控制该支路，不能控制L2的支路。故答案为：A；B。11．【解答】解：电流表A1测干路电流，故干路电流为0.5A；电流表A2测流过灯泡的电流，故通过灯泡的电流为0.2A；∵并联电路中，干路电流等于各支路电流之和，∴通过定值电阻的电流：I＝0.5A﹣0.2A＝0.3A，∵I＝，并且并联电路两端电压相等，∴小灯泡L两端的电压：UL＝UR0＝IR0＝0.3A×10Ω＝3V；小灯泡的实际功率：P＝UIL＝3V×0.2A＝0.6W。故答案为：3；0.6。12．【解答】解：（1）月底电能表示数W2＝1362.5kW•h，小明家本月用电：W＝W2﹣W1＝1362.5kW•h﹣1262.5kW•h＝100kW•h＝100度。（2）电能表转盘转动600r，电路消耗的电能为：W'＝600×kW•h＝0.2kW•h，电热水壶单独工作时间；t＝10min＝h，电热水壶的实际功率：P＝＝＝1.2kW＝1200W。故答案为：100；1200。13．【解答】解：由图象可知，随酒精浓度的增大，酒精气体传感器R阻值变小，由于串联电路总电阻等于各部分电阻之和，因此电路的总电阻，根据I＝可知电路电流增大，即电流表示数变大，由U＝IR可知，R0两端电压变大，即电压表示数变大。故答案为：变大；变大。14．【解答】解：（1）由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测R1支路电流，电流表A2测R2支路电流；（2）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数将不变，当滑动变阻器R2的滑片P向左端移动时，接入电路中的电阻变大，由I＝可知，通过R2的电流变小，即电流表A2的示数变小；（3）因电压表V的示数不变，电流表A2示数变小，所以，电压表V示数与电流表A2示数的比值变大。故答案为：并；不变；变大。三.计算题（每小题5分，共10分）15．【解答】解：水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）＝1.26×107J。答：水吸收的热量是1.26×107J。16．【解答】解：这盏电灯的功率：P＝＝＝0.04kW＝40W。答：这盏电灯的功率是40W。四、简答题（每小题2分，共6分）17．【解答】解：吸收相同热量，水的比热容大，温度升高的少，沙子温度升高的多，沙子烫脚。答：与同质量的海水相比，沙子的比热容较小，吸收相同热量时，沙子的温度升得快，所以沙子烫脚，而海水却是凉凉的。18．【解答】答：由焦耳定律Q＝I2Rt可知，在电流和通电时间相同时，电阻越大，熔丝发热越多；熔点低，使熔丝容易被熔断。故保险丝要选择电阻大、熔点低的材料制成。19．【解答】解：这种说法不对，导体电阻是导体本身的一种性质，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它的材料、长度、横截面积和温度有关。故答案为：错误；导体的电阻是导体本身的一种性质，与电压、电流无关。五、作图、实验与探究题（每空1分，每图2分，共24分）20．【解答】解：在连接开关、灯泡时，开关要接在火线和灯之间，甲处是开关、乙处是灯泡，如图所示：21．【解答】解：（1）由图知，闭合开关时，电流表A1将灯泡L1短路，所以L1不发光；电流表A1与L2串联在电路中，则L2发光；（2）该电路存在的问题是：电流表A1将灯泡L1短路；（3）根据题意可知，两灯应并联，一个电流表在干路，另一个电流表在支路；由图知，A1的量程为0﹣3A，所以A1应接在干路上；将A2的0.6接线柱改接到开关的右侧接线柱或L2右侧接线柱即可满足要求，如图所示：故答案为：（1）L2发光，L1不发光；（2）电流表A1将灯泡L1短路；（3）如上图。22．【解答】解：（1）刚连完最后一根导线，灯L2就亮了，说明连接电路过程中开关没有断开；（2）因为两盏灯是串联的，若L1断路，则L2也不能发光，所以不可能是L1断路；（3）把灯L1拧下，闭合开关，发现灯L2仍然亮着，说明电路仍未断开，则L1处原来短路，故障是B；她把一根导线接在a、b两点上，将L1短路，闭合开关，若L2变亮，则说明L1原来未被短路，不发光是由于发光暗造成的。故答案为：（1）连接电路过程中开关没有断开；（2）在串联电路中，L1断路，灯L2仍然亮着；（3）B；更亮。23．【解答】解：（1）由图甲所示可知，电压表指针没有指在零刻度线上，在使用前应对电压表进行调零，使指针指在零刻度线上。（2）由图乙所示电路图可知，电压表连线错误，电压表与电源两极相连接，在闭合开关前，电压表有示数，修改后的电路图如图所示：（3）电压表示数为2V，小于灯泡额定电压，为测灯泡额定功率，由图示电路图可知，应向右移动滑片，使电压表示数等于灯泡额定电压2.5V；由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A，灯泡额定功率P＝UI＝2.5V×0.26A＝0.65W。（4）测量结束后，应断开开关，先拆除电源两端的导线，再拆除其他导线。故答案为：（1）将电压表的指针调零；（2）电压；如图所示；（3）右；0.26；0.65；（4）电源。24．【解答】解：（1）变阻器按一上一下接入电路中与电阻串联，电压表与电阻并联，如下所示：（2）小明先将5Ω电阻接入电路。闭合开关前，应将滑动变阻器滑片P滑至阻值最大，即最右端。闭合开关后，移动滑片至某一位置，并记下此时电流表示数0.4A。（3）由欧姆定律，电阻的电压为：UV＝IR＝0.4A×5Ω＝2V，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，电压表示数将变大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，记下此时电流表示数；（4）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝4.5V﹣2V＝2.5V，定值电阻的电压为变阻器分得的电压的＝0.8倍，根据分压原理，当变阻器最大电阻接入时，对应的最大定值电阻为：R定大＝0.8×30Ω＝24Ω；电流表选用小量程，而0.6A＜1A，故电流的最大电流为0.6A，由欧姆定律，电路的最小定值电阻为：R定小＝＝≈3.33Ω；小明还想再换一只电阻进行上述探究实验，在不改变电路其它接线方法时，他可选用的电阻阻值范围是 3.33Ω﹣24Ω。故答案为：（1）如上所示；（2）右；（3）变大；右；2；（4）3.33Ω﹣24Ω。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/21 10:08:26；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
