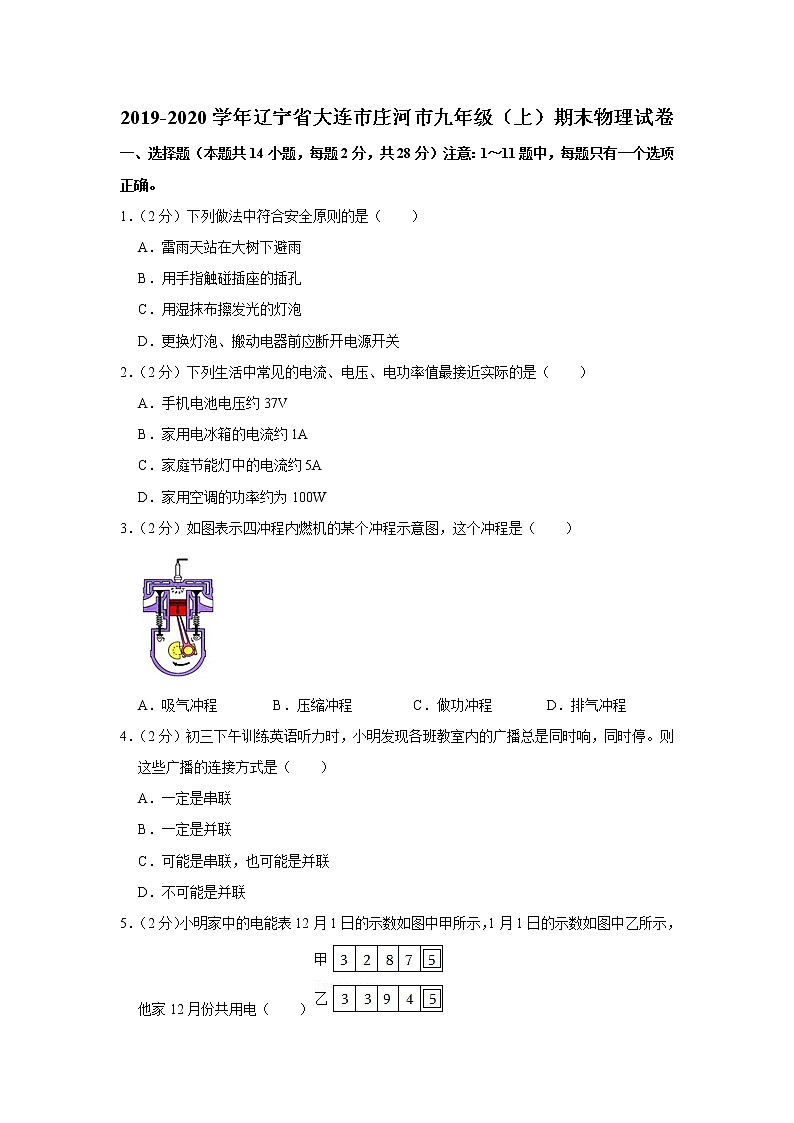

2019-2020学年辽宁省大连市庄河市九年级（上）期末物理试卷
一、选择题（本题共14小题，每题2分，共28分）注意：1～11题中，每题只有一个选项正确。
1．（2分）下列做法中符合安全原则的是（　　）
A．雷雨天站在大树下避雨
B．用手指触碰插座的插孔
C．用湿抹布擦发光的灯泡
D．更换灯泡、搬动电器前应断开电源开关
2．（2分）下列生活中常见的电流、电压、电功率值最接近实际的是（　　）
A．手机电池电压约37V
B．家用电冰箱的电流约1A
C．家庭节能灯中的电流约5A
D．家用空调的功率约为100W
3．（2分）如图表示四冲程内燃机的某个冲程示意图，这个冲程是（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．（2分）初三下午训练英语听力时，小明发现各班教室内的广播总是同时响，同时停。则这些广播的连接方式是（　　）
A．一定是串联
B．一定是并联
C．可能是串联，也可能是并联
D．不可能是并联

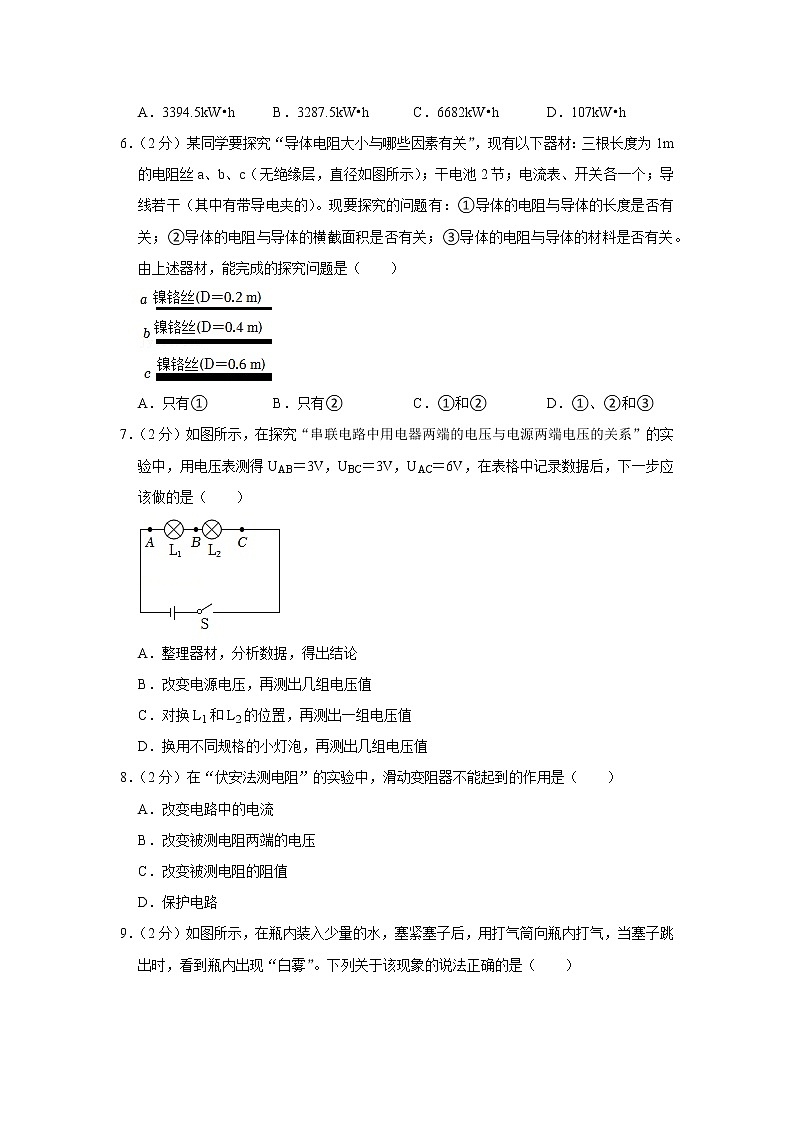

5．（2分）小明家中的电能表12月1日的示数如图中甲所示，1月1日的示数如图中乙所示，他家12月份共用电（　　）
A．3394.5kW•h B．3287.5kW•h C．6682kW•h D．107kW•h
6．（2分）某同学要探究“导体电阻大小与哪些因素有关”，现有以下器材：三根长度为1m的电阻丝a、b、c（无绝缘层，直径如图所示）；干电池2节；电流表、开关各一个；导线若干（其中有带导电夹的）。现要探究的问题有：①导体的电阻与导体的长度是否有关；②导体的电阻与导体的横截面积是否有关；③导体的电阻与导体的材料是否有关。由上述器材，能完成的探究问题是（　　）

A．只有① B．只有② C．①和② D．①、②和③
7．（2分）如图所示，在探究“串联电路中用电器两端的电压与电源两端电压的关系”的实验中，用电压表测得UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．对换L1和L2的位置，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
8．（2分）在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A．改变电路中的电流
B．改变被测电阻两端的电压
C．改变被测电阻的阻值
D．保护电路

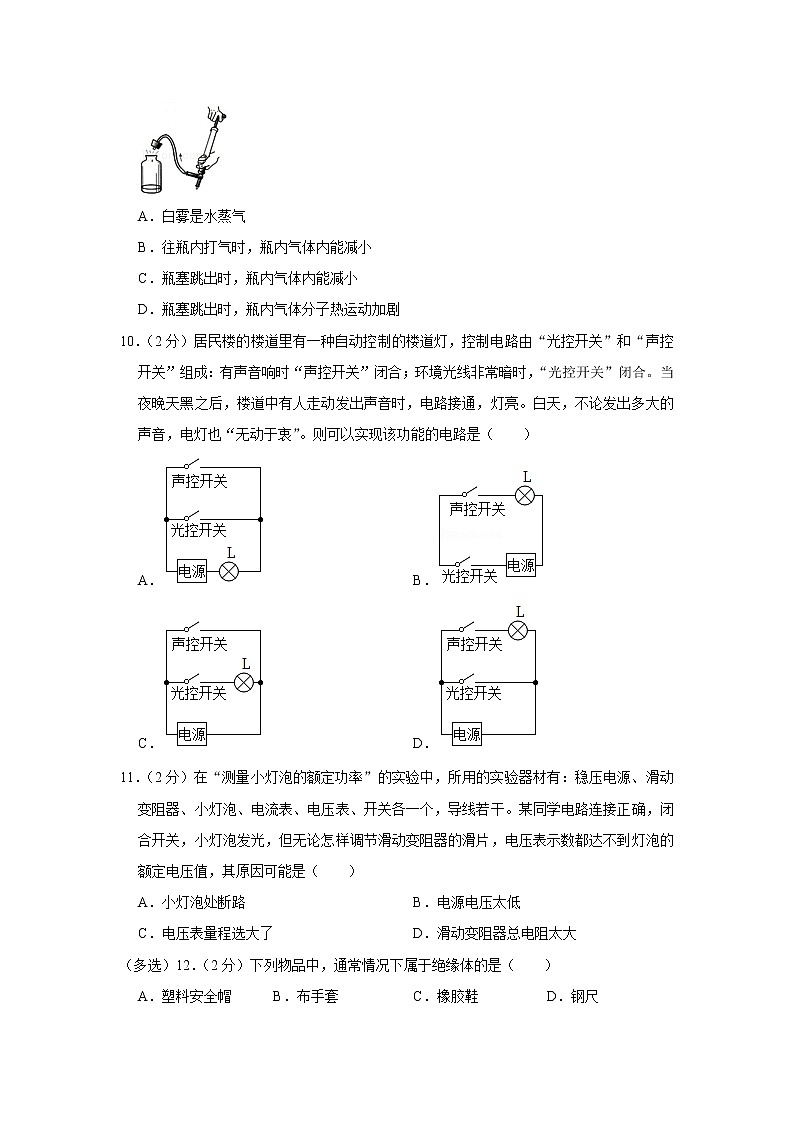

9．（2分）如图所示，在瓶内装入少量的水，塞紧塞子后，用打气筒向瓶内打气，当塞子跳出时，看到瓶内出现“白雾”。下列关于该现象的说法正确的是（　　）

A．白雾是水蒸气
B．往瓶内打气时，瓶内气体内能减小
C．瓶塞跳出时，瓶内气体内能减小
D．瓶塞跳出时，瓶内气体分子热运动加剧
10．（2分）居民楼的楼道里有一种自动控制的楼道灯，控制电路由“光控开关”和“声控开关”组成：有声音响时“声控开关”闭合；环境光线非常暗时，“光控开关”闭合。当夜晚天黑之后，楼道中有人走动发出声音时，电路接通，灯亮。白天，不论发出多大的声音，电灯也“无动于衷”。则可以实现该功能的电路是（　　）
A． B．
C． D．
11．（2分）在“测量小灯泡的额定功率”的实验中，所用的实验器材有：稳压电源、滑动变阻器、小灯泡、电流表、电压表、开关各一个，导线若干。某同学电路连接正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器的滑片，电压表示数都达不到灯泡的额定电压值，其原因可能是（　　）
A．小灯泡处断路 B．电源电压太低
C．电压表量程选大了 D．滑动变阻器总电阻太大
（多选）12．（2分）下列物品中，通常情况下属于绝缘体的是（　　）
A．塑料安全帽 B．布手套 C．橡胶鞋 D．钢尺
（多选）13．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．炽热的铁水具有内能
B．0℃的冰水没有内能
C．温度高的物体，内能一定大
D．温度相同的两物体间不会发生热传递
（多选）14．（2分）如图所示的电路中，电源电压不变，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2。闭合开关S后，将滑动变阻器的滑片P从a端滑到中点，忽略温度对灯丝电阻的影响。下列说法正确的是（　　）

A．电路的总电阻变大
B．灯L逐渐变亮
C．滑动变阻器的电流变化量大于电阻R1的电流变化量
D．电阻R1的电流变化量大于电阻R2的电流变化量
二、填空题（本题共10小题，每题2分，共20分）
15．（2分）常见的物质是由大量的分子、　 　、离子构成的；扩散现象说明物质内的分子在不停地 　 　。
16．（2分）　 　的定向移动形成电流； 　 　、用电器、导线、开关组成了电流可以流过的路径——电路。
17．（2分）自然界只有两种电荷，人们把用毛皮摩擦过橡胶棒带的电荷叫做 　 　电荷。在干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，是由于头发带同种电荷相互 　 　。
18．（2分）在行驶的汽车中，燃料的化学能通过燃烧，再通过热机做功，一部分转化为机械能，一部分转化成了热机和周围环境的 　 　能，在这个过程中，能量的总量 　 　（选填“变大”、“变小”或“不变”）。
19．（2分）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：铜片是盐水电池的　 　极，盐水电池的电压为　 　V。

20．（2分）将R1＝5Ω和R2＝10Ω的两个电阻串联在电路中，闭合开关，R1两端电压和R2两端电压之比是 　 　；若将这两个电阻并联在电路中，闭合开关，它们的电流之比是 　 　。
21．（2分）A、B两根完全一样的导线，长度都是1m，把A剪去一半，剩下的一半导线A1跟B相比，　 　电阻大：把A剩下的一半A1再拉长到1m（称作A2）跟B相比　 　电阻大。
22．（2分）完全燃烧质量为m的酒精放出的热量为Q放，则酒精的热值q＝　 　；酒精在燃烧过程中，其热值大小 　 　（选填“变大”、“变小”或“不变”）。
23．（2分）用笔划线代替导线，将图中的电路连接完整。要求：L1灯和L2灯并联；开关控制整个电路，电流表测量通过L2灯的电流。

24．（2分）某家庭进户线和各元件如图所示，请完成家庭电路的连接。

三、计算题（本题共3小题，共20分）
25．（6分）一电热水壶的铭牌上标有“220V 2000W”字样，在额定电压下用它对质量为1.5kg的水加热，使水的温度升高了80℃，用时5min，已知c水＝4.2×103J/（kg•℃）。
试求：（1）水吸收的热量为多少？
（2）此过程中电热水壶消耗的电能为多少？
（3）该电热水壶烧水的效率是多少？
26．（6分）如图所示，电源电压恒为6V，定值电阻R1＝20Ω，R1两端电压为1.2V。
试求：（1）通过电阻R1的电流是多少？
（2）电阻R2的阻值是多少？
（3）通电100s电流共做了多少功？

27．（8分）如图为某品牌电热水器内部简化电路，R1和R2均为电热丝，S1断开，S2接b时，为低温挡，额定功率为440W；S1闭合，S2接b时，为中温挡，额定功率为1100W；S1闭合，S2接a时，为高温挡，额定功率为1833W。
试求：（1）低温挡正常工作时通过R1的电流是多少？
（2）R1的电阻是多少？
（3）高温挡正常工作时R2的功率是多少？

四、简答题（本题共2小题，每小题3分，共6分）
28．（3分）我国北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖。请从物理学角度和生活实际简要说明用水（与煤油、酒精等常见液体相比）做输送能量的介质有什么好处？
29．（3分）如图是某用电器的插头，由于使用年限过长，导致插头电线的绝缘皮破损，这种情况很容易造成火灾。请解释：电线绝缘皮破损容易造成火灾的原因。

五、综合题（本题共3小题，共16分）
30．（5分）已知导体中的电流与导体的电阻和导体两端的电压有关，某兴趣小组为了探究“导体中的电流跟导体两端电压的关系”，所用的实验器材有：两节干电池，滑动变阻器、定值电阻（5Ω）、电流表、电压表、开关各一个，导线若干。
（1）请根据他们所用的器材设计出实验用电路图。
（2）连接好电路，检查无误后，通过操作得出电阻两端电压的取值范围为0.3V～2.4V，则该操作是：闭合开关，　 　。
（3）记录的实验数据如下表。
实验次数
1
2
3
4
5
6
电阻R
5Ω
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.08
0.16
0.24
0.32
0.40
0.48
①根据表中数据在方格纸上画出电流I与电压U的关系图象。

②根据图象，得出的探究结论是 　 　。
31．（5分）某同学猜想电流通过导体产生的热量与电流、电阻和通电时间有关。为了探究“电流通过导体产生的热量与电流是否有关”。所用的实验器材有：电压为6V的电源、电流表、滑动变阻器、停表、开关各一个；与U形管相连的塑料盒一个，盒内密封着空气，盒内电阻丝的阻值为10Ω；导线若干。
（1）用笔划线代替导线，将图中的电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片移到 　 　端（选填“A”或“B”）。
（3）请画出记录实验数据的表格，表中要有必要信息。

32．（6分）某同学在探究“并联电路中干路电流与各支路电流的关系”的实验中，所用的实验器材有：两节干电池串联的电池组，电流表、开关各一个，10Ω、15Ω和20Ω的定值电阻各一个，导线若干，设计的电路图如图甲所示。

（1）在连接电路时，开关必须处于 　 　状态。
（2）图乙是他某次实验时连接的电路，电流表的示数如图丙所示，则电流表示数为 　 　A，此时电流表测量的是 　 　（选填“A”、“B”或“C”）处的电流。测出另两处电流后，经分析发现IA+IB＝IC。接下来，该同学更换定值电阻进行了多次测量，多次实验的目的是 　 　。
（3）该同学利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。

2019-2020学年辽宁省大连市庄河市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题共14小题，每题2分，共28分）注意：1～11题中，每题只有一个选项正确。
1．【解答】解：A.雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故A错误；
B、用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的火线而触电将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故B错误；
C、生活用水是导体，用湿布擦拭通电的用电器易发生触电事故，故C错误；
D、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电，故D正确。
故选：D。
2．【解答】解：A.手机电池的电压为3.7V左右，故A不符合实际；
B.家用电冰箱的功率约220W，其正常工作的电流，故B符合实际；
B.家庭节能灯的电功率一般是20W左右，电流约为，不会达到5A，故C不符合实际；
D.家用空调的电功率约1000W，故D不符合实际。
故选：B。
3．【解答】解：由图可知，两气门都关闭，活塞下行，汽缸容积变大，同时火花塞发出电火花，所以是做功冲程。
故选：C。
4．【解答】解：各教室的广播如果一个发生了故障，其它的仍可以继续工作，说明它们互不影响，因此，各教室的广播连接方式是并联。
故选：B。
5．【解答】解：小明家12月份消耗的电能是：W＝3394.5kW•h﹣3287.5kW•h＝107kW•h。
故选：D。
6．【解答】解：导体的电阻与导体的材料、长度、横截面积以及温度有关，根据控制变量法可知探究导体的电阻与导体的长度是否有关需控制导体的材料、横截面积相同，导体的长度不同，由图可知三根电阻丝的横截面积都不相同，故不可行；探究导体的电阻与导体的横截面积是否有关需控制导体的材料、长度相同，导体的横截面积不同，由图可知三根电阻丝的材料和长度相同，横截面积不同，故可行；探究导体的电阻与导体的材料是否有关需控制导体的长度、横截面积相同，导体的材料不同，由图可知三根电阻丝的材料相同，故不可行，故B正确，ACD错误。
故选：B。
7．【解答】解：用电压表测出L1、L2、电源两端的电压分别为U1＝3V，U2＝3V，U电源＝6V。
说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡再测出几组电压值，然后分析数据，这样得出的结论才具有普遍性。
故选：D。
8．【解答】解：A、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流。故A不符合题意。
B、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U＝IR，电阻不变，电流变化，所以被测电阻两端的电压变化。故B不符合题意。
C、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变。故C符合题意。
D、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用。故D不符合题意。
故选：C。
9．【解答】解：ACD、当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，瓶内气体分子热运动变慢，水蒸气遇冷液化形成了小水滴，从而形成白雾，故AD错误，C正确；
B、往瓶内打气时，外界对瓶内气体做功，使瓶内气体内能增加、温度升高，故B错误。
故选：C。
10．【解答】解：由题意可知，居民楼的楼道里灯亮的条件：两个开关要同时闭合，即光控开关和声控开关不能独立工作，由此可知两个开关串联控制灯泡。
A、由图可知，白天有人发出声音时声控开关闭合，灯亮；晚上，光控开关闭合时，灯亮，故A不符合题意；
B、由图可知，晚上，天黑光控开关闭合，同时有人走动发出声音，声控开关闭合时，灯亮，故B符合题意；
C、由图可知，声控开关闭合时，电路短路，故C错误；
D、由图可知，光控开关闭合时，电路短路，故D错误。
故选：B。
11．【解答】解：A、如果小灯泡处断路，则灯泡不会发光，故A不符合题意；
B、如果电源电压太低，即使变阻器阻值最小，也有可能达不到灯泡的额定电压，故B符合题意；
C、电压表量程的大小，不会影响灯泡两端的电压，故C不符合题意；
D、变阻器是可以调节的，而且最小可调节至阻值为零，此时灯泡两端电压等于电源电压，故D不符合题意。
故选：B。
12．【解答】解：塑料安全帽、布手袋、橡胶鞋都不容易导电，属于绝缘体，故ABC正确；
钢尺容易导电，属于导体，故D错误。
故选：ABC。
13．【解答】解：AB、一切物体都有内能，因此0℃的冰水和炽热的铁水都具有内能，故A正确，B错误；
C、内能与物体的质量、温度、状态等因素有关，所以温度高的物体内能不一定大，故C错误；
D、发生热传递的条件是要有温度差，温度相同的两物体间不会发生热传递，故D正确。
故选：AD。
14．【解答】解：由电路图可知，电路为混联电路，R1在干路中，L与R0串联后，再与R2并联。
A、闭合开关S后，将滑动变阻器的滑片P从a端滑到中点，R0接入电路的电阻变大，则电路的总电阻变大，故A正确；
B、电源电压不变，根据I＝可知，电路总电流的变小，根据U＝IR可知，R1两端的电压变小，
根据串联电路的电压规律可知，R2两端的电压变大，根据I＝可知通过R2的电流变大，
根据并联电路的电流规律可知，通过L和R0支路的电流变小，灯的亮度变暗，故B错误；
C、由于干路中的电流变小，即R1的电流变小，而R2的电流变大，R0的电流变小，所以滑动变阻器的电流减小量大于R1电流的减小量，故C正确；
D、因串联总电压等于各部分电压之和，且电源电压不变，所以R1减小的电压等于R2增大的电压，即两者的电压变化量相等，根据欧姆定律可得，在定值电阻中，电流的变化量ΔI＝，由于R1＜R2，则ΔI1＞ΔI2，故D正确。
故选：ACD。
二、填空题（本题共10小题，每题2分，共20分）
15．【解答】解：常见的物质是由大量的分子、原子、离子构成的；扩散现象说明物质内的分子在不停地做无规则运动。
故答案为：原子；无规则运动。
16．【解答】解：电荷的定向移动形成电流；一般的电路有电源、导线、用电器和开关四部分组成。
故答案为：电荷；电源。
17．【解答】解：人们把用毛皮摩擦过橡胶棒带的电荷叫做负电荷；在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，是由于头发带同种电荷相互排斥。
故答案为：负；排斥。
18．【解答】解：行驶的汽车中，燃料的化学能通过燃烧转化为燃气的内能，再通过热机的做功冲程把该能量转化为汽车行驶的机械能，同时还会有一部分能量转化为热机和周围环境的内能，总之在能量的转化和转移过程中，能量的总量保持不变（守恒）。
故答案为：内；不变。
19．【解答】解：
根据图示可知，铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V。
故答案为：正；0.6。
20．【解答】解：两个电阻串联在电路中，根据串联电路中电流处处相等和欧姆定律可知：
U1：U2＝IR1：IR2＝R1：R2＝5Ω：10Ω＝1：2；
若将它们并联在电路中，根据并联电路各支路两端的电压相等和欧姆定律可得：
I1：I2＝：＝R2：R1＝10Ω：5Ω＝2：1。
故答案为：1：2；2：1。
21．【解答】解：把A剪去一半，剩下的一半导线A1跟B相比，材料、横截面积都相同，但长度减小了，所以B的电阻大；把A剩下的一半A1再拉长到1m（称作A2）跟B相比，材料不变，长度一样，但是横截面积变小了，所以A2的电阻大。
故答案为：B；A2
22．【解答】解：由Q放＝mq知，
酒精的热值q＝；
因为热值是物质的特性，与物体质量的多少无关，所以酒精在燃烧过程中，其热值大小不变。
故答案为：；不变。
23．【解答】解：根据电流流向法连接电路，电流从电源正极经开关后开始分支，一支电流经过灯泡L1回到电源负极，另一支路电流流过L2后，再流经电流表到电源负极，如图所示：
。
24．【解答】解：
（1）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
（2）电灯和开关的接法：火线先进开关，再接入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示：

三、计算题（本题共3小题，共20分）
25．【解答】解：（1）水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×1.5kg×80℃＝5.04×105J；
（2）由P＝可知，电热水壶消耗的电能：W＝Pt＝2000W×5×60s＝6×105J；
（3）该电热水壶烧水的效率：η＝×100%＝×100%＝84%。
答：（1）水吸收的热量为5.04×105J；
（2）此过程中电热水壶消耗的电能为6×105J；
（3）该电热水壶烧水的效率是84%。
26．【解答】解：（1）R1两端电压和电阻U1＝1.2V，电阻R1＝20Ω，
电阻R1的电流I1＝＝＝0.06A；
（2）由图知，闭合开关时，R1和R2串联，I＝I2＝I1＝0.06A，U2＝U﹣U1＝6V﹣1.2V＝4.8V，
电阻R2＝＝＝80Ω，
（3）通电100s电流共做功W＝UIt＝6V×0.06A×100s＝36J。
答：（1）通过电阻R1的电流是0.06A；
（2）电阻R2的阻值是80Ω；
（3）通电100s电流共做功36J。
27．【解答】解：（1）由题意：S1断开，S2接b时，此时R1和R2串联，为低温挡，额定功率为440W，
低温挡正常工作时通过R1的电流I＝＝＝2A；
（2）当S1闭合，S2接b时，电路中只有R1工作，为中温挡，额定功率为1100W，
则R1＝＝＝44Ω；
（3）当S1闭合，S2接a时，R1和R2并联，为高温挡，额定功率为1833W，电路总功率为R1和R2的功率之和。高温挡和中温挡时R1的功率不变，仍是P中＝1100W，所以R2的功率是P2＝P高﹣P中＝1833W﹣1100W＝733W。
答：（1）低温挡正常工作时通过R1的电流是2A；
（2）R1的电阻是44Ω；
（3）高温挡正常工作时R2的功率是733W。
四、简答题（本题共2小题，每小题3分，共6分）
28．【解答】答：因为水的比热容最大，相同质量的水和煤油、酒精等常见液体相比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热。
29．【解答】答：电线的绝缘皮被磨破之后可能发生短路，此时电路中的电流过大，根据Q＝I2Rt可知，在电阻和通电时间一定时，导线上的电流越大，产生的电热越多，使得导线的温度急剧升高，很容易造成火灾。
五、综合题（本题共3小题，共16分）
30．【解答】解：（1）在探究“导体中的电流跟导体两端电压的关系”实验中，用电压表测电阻两端的电压，用电流表测通过电阻中的电流，为了得到普遍性规律，利用滑动变阻器改变电阻两端的电压，进行多次测量，故电压表与定值电阻并联，电流表与定值电阻串联，滑动变阻器串联在电路中，如下图所示：
；
（2）当变阻器连入电路中的电阻最大时，电压表示数最小，当变阻器连入电路中的电阻最小时，电压表示数最大，故为了确定电压的取值范围，闭合开关以后的操作是：闭合开关，缓慢将滑动变阻器滑片由最大阻值向最小阻值端滑动，记下电压表的最小值和最大值；
（3）①根据表格中数据描点连线，如下图所示：
；
②由表中数据可知，定值电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故在电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：（1）见解答图；（2）缓慢将滑动变阻器滑片由最大阻值向最小阻值端滑动，记下电压表的最小值和最大值；（3）①见解答图；②在电阻一定时，通过导体的电流与导体两端的电压成正比。
31．【解答】解：（1）电路中的最大电流为：I＝＝＝0.6A，所以电流表选用小量程；电流表串联接入电路中，滑动变阻器应接A或B接线柱，如图所示：
；
（2）开关闭合前，为了保护电路，滑动变阻器阻值应调至最大，即滑片在A端；
（3）探究“电流通过导体产生的热量与电流是否有关”时，应控制电阻、通电时间相同，电流不同，通过U形管液面的高度差来反映热量的多少，所以实验中需要测量通电时间、U形管液面的高度差的大小，表格如下所示：
实验次数
电阻值
通电时间
电流表示数I/A
U形管液面高度差h/cm
1




2


3


故答案为：（1）见解析；（2）A；（3）见解析。
32．【解答】解：（1）连接电路时，开关需要处于断开状态；
（2）图丙电流表示数为0.3A，此时电流表测量的是电路的总电流，即：C处的电流。更换电阻多次测量的目的是使得实验结果更具有普遍性。
（3）电路如图所示。当S1和S2均闭合时，电流表测试的是电路总电流，当S1闭合S2断开时，电流表测试的是R1的电流，当S1断开S2闭合时，电流表测试的是R2的电流，
。
故答案为：（1）断开；（2）1.5；C；使得实验结论更具有普遍性；
（3）。
