辽宁省阜新市清河门区2020-2021学年九年级上学期期末物理试题
展开
这是一份辽宁省阜新市清河门区2020-2021学年九年级上学期期末物理试题，共22页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

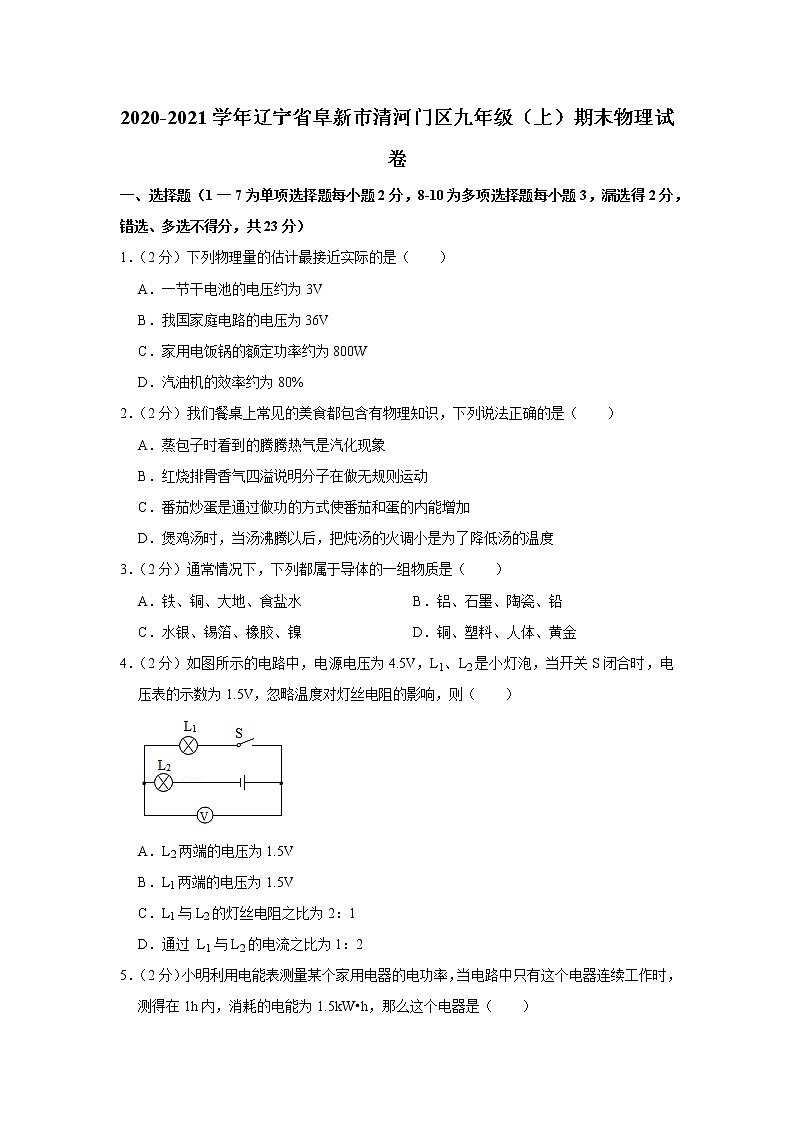

2020-2021学年辽宁省阜新市清河门区九年级（上）期末物理试卷
一、选择题（1一7为单项选择题每小题2分，8-10为多项选择题每小题3，漏选得2分，错选、多选不得分，共23分）
1．（2分）下列物理量的估计最接近实际的是（ ）
A．一节干电池的电压约为3V
B．我国家庭电路的电压为36V
C．家用电饭锅的额定功率约为800W
D．汽油机的效率约为80%
2．（2分）我们餐桌上常见的美食都包含有物理知识，下列说法正确的是（ ）
A．蒸包子时看到的腾腾热气是汽化现象
B．红烧排骨香气四溢说明分子在做无规则运动
C．番茄炒蛋是通过做功的方式使番茄和蛋的内能增加
D．煲鸡汤时，当汤沸腾以后，把炖汤的火调小是为了降低汤的温度
3．（2分）通常情况下，下列都属于导体的一组物质是（ ）
A．铁、铜、大地、食盐水 B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍 D．铜、塑料、人体、黄金
4．（2分）如图所示的电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过 L1与L2的电流之比为1：2
5．（2分）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.5kW•h，那么这个电器是（ ）
A．液晶电视机 B．台式计算机 C．家用空调 D．电冰箱
6．（2分）图甲是小灯泡的电压﹣﹣电流图象。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（ ）
A．电流表的示数为0.2A
B．滑动变阻器R接入电路中的电阻为15Ω
C．电路消耗的总功率为1.35W
D．10s内滑动变阻器R产生的热量为13.5J
7．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．电荷移动就能形成电流
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D．电压的作用是电路中产生自由电荷
（多选）8．（3分）下列说法正确的是（ ）
A．热传递时，内能从温度高的物体转移到温度低的物体或者从物体的高温部分转移到低温部分
B．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
C．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
D．四冲程汽油机的做功冲程中，内能转化为机械能

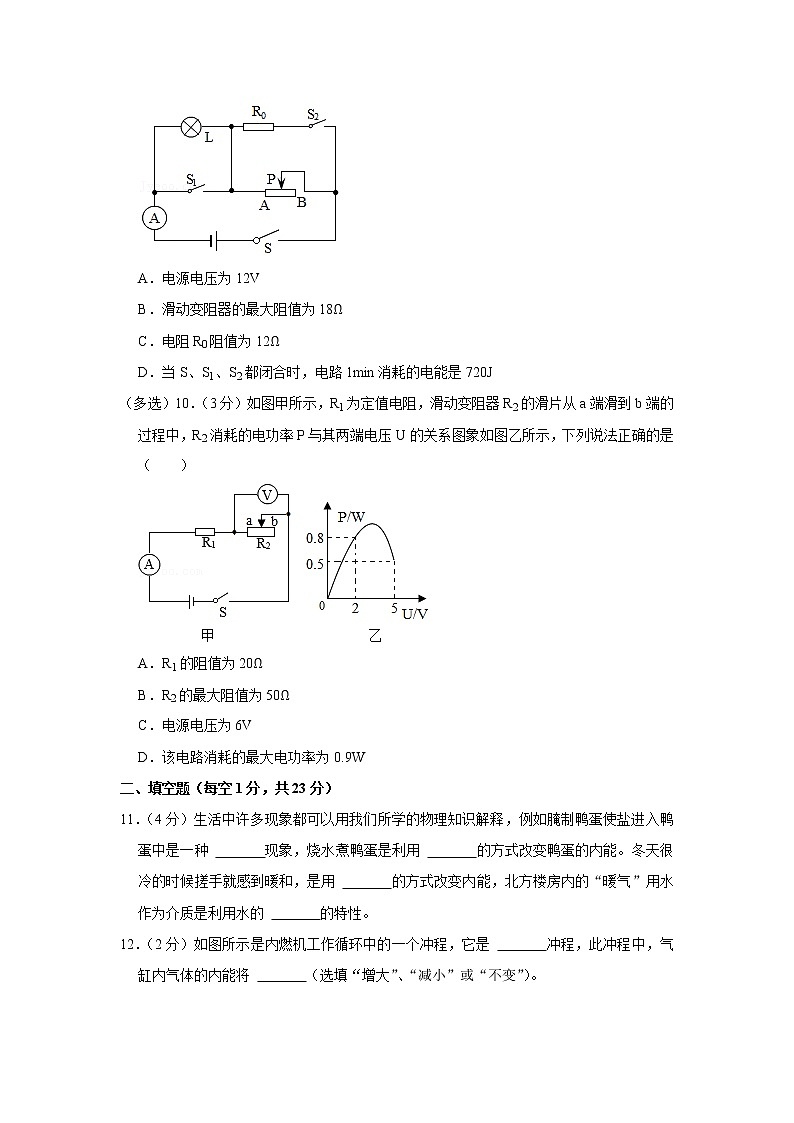

（多选）9．（3分）如图所示，电源电压不变，小灯泡L规格为“6V 3W”（灯丝电阻不变），开关S闭合，S1、S2断开，滑动变阻器的滑片P从最右端B向左滑到某一位置时，它的电阻减少了6Ω，电流表的示数变化了0.1A，此时小灯泡恰好正常发光，保持滑片P的位置不变，开关S、S1、S2都闭合时，电流表示数为2A。下列说法正确的是（ ）
A．电源电压为12V
B．滑动变阻器的最大阻值为18Ω
C．电阻R0阻值为12Ω
D．当S、S1、S2都闭合时，电路1min消耗的电能是720J
（多选）10．（3分）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω
B．R2的最大阻值为50Ω
C．电源电压为6V
D．该电路消耗的最大电功率为0.9W
二、填空题（每空1分，共23分）
11．（4分）生活中许多现象都可以用我们所学的物理知识解释，例如腌制鸭蛋使盐进入鸭蛋中是一种 现象，烧水煮鸭蛋是利用 的方式改变鸭蛋的内能。冬天很冷的时候搓手就感到暖和，是用 的方式改变内能，北方楼房内的“暖气”用水作为介质是利用水的 的特性。
12．（2分）如图所示是内燃机工作循环中的一个冲程，它是 冲程，此冲程中，气缸内气体的内能将 （选填“增大”、“减小”或“不变”）。
13．（2分）如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 （填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2＝2：3，则RL：R＝ 。
14．（2分）如图所示，是研究“在相同时间内电流通过导体产生的热量与 的关系”的实验装置。若电阻丝R甲＝5Ω，R乙＝10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生的热量是 J。
15．（3分）如图所示是电暖气和暖宝。它们都是利用电流的 来工作的，不同的是电暖气充入的是比热容小的液体，是为了通电后升温速度 （选填“快”或“慢”）；而暖宝要充入比热容大的液体，是为了使它在一次通电加热后可以放出更 （选填“多”或“少”）的热量。
16．（2分）出于对安全和环保的考虑，沈阳市政府为喜爱户外烧烤的市民提供了专门的场所。烧烤的主要原料是木炭，已知它的热值是3.4×107J/kg，那么84g的木炭完全燃烧放出 J热量，如果这些热量全部被水吸收，则能使初温为20℃，质量为17kg的水，温度升高到 ℃[水的比热容为4.2×103J/（kg•℃）]。
17．（2分）如图所示电路中，电源电压不变，R1＝10Ω．当开关S1、S2都闭合时电压表的示数为3V，则电源电压为 V．当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为 A，R2的阻值为 Ω。
18．（3分）如图甲所示，电源电压不变，闭合开关后，滑片P由b端滑a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定值电阻R的阻值为 Ω，变阻器的最大阻值是 Ω。
19．（3分）在如图所示的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V；6W”字样，灯泡电流随电压变化关系如图所示，则灯泡正常发光时的电流为 A，当电流表示数为0.4A时。电压表的示数为 V，在保证电路安全的前提下，电路消耗的最大总功率为 W。
三.作图题（共6分）
20．（3分）根据实物图，画出相应的电路图。
21．（3分）如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮。按要求连接实物图并画出相应的电路图。
四.计算题（共18分）
22．（9分）家用电磁炉以其高效、节能成为新一代智能灶具，小明在家中关闭其他所有用电器，在只有电磁炉正常工作的情况下。请你回答下列有关问题：
（1）1标准大气压下，锅内装有4.5L温度为20℃的水，给电磁炉通电把水加热到沸腾，水至少吸收多少热量？[水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）]
（2）把上述水烧开用了20min．家中安装的标有“3000r/（kW•h）”的电能表转了1400圈，求该电磁炉的额定功率？
（3）此电磁炉烧水时的效率是多少？
23．（9分）如图所示，小灯泡L上标有“6V 3W“，R1是定值电阻，R2是最大阻值为24Ω的滑动变阻器，电源电压和灯丝电阻均保持不变。
（1）求小灯泡正常工作时的电阻；
（2）闭合开关S、S1，滑动变阻器滑片在a端时，小灯泡恰好正常发光，电流表示数为0.9A，求R1的功率；
（3）闭合开关S，断开S1，求灯泡在1min内消耗的电能最小值。
五.实验题（共30分）
24．（6分）为了比较甲、乙两种液体的吸热能力，做了如图所示的实验：在相同的烧杯中，分别装入初温和质量相同的两种液体，用两个相同的电加热器加热，实验数据记录如表：
物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
（1）实验器材：水、食用油、电加热器、钟表、 、 。
（2）选用相同电加热器的目的是使两种液体在相同时间内 （不计热量损失）。
（3）加热过程中，某一时刻温度计的示数是 ℃。
（4）分析表中的实验数据可得 液体的吸热能力强。
（5）停止加热后， 液体温度下降得快。
25．（6分）在探究“串联电路电压的规律”实验中：
（1）按如图1所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有 。
（2）实验中最好选择规格 （选填“相同”或“不相同”）的小灯泡。
（3）下面是实验中出现的故障，请你找出故障原因：
①闭合开关，发现电压表有示数，L1和L2都不发光，则故障可能是： 。
②闭合开关，发现电压表示数为零，L1和L2都不发光，则故障可能是： 。
（4）如果甲、乙两组的同学分别发现电压表出现了如图甲、乙所示的现象，请你分析他们在实验时出现问题的原因：甲组： ；乙组： 。
26．（5分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；
（2）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 （选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻，从而可以 输电线上的电能损失（选填“增大”或“减小”）。
27．（7分）小芳利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I﹣U图象，如图丙所示。由图象可得Rx＝ Ω。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝ 。（用已知和测出的物理量符号表示）
28．（6分）如图所示，在“测量小灯泡电功率”的实验中，小灯泡的额定电压为3.8V，电阻约为18Ω，电源电压为6V。
（1）闭合开关前，滑动变阻器滑片应置于 （选填“A”或“B”）端，闭合开关灯泡不亮，电压表和电流表都有示数，但示数较小，接下来操作 。
（2）电压表的示数为3.8V时电流表的示数如图乙所示，则小灯泡的额定功率为 W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是 。
（3）完成测量后，同学又找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。当电阻为10欧时，电流表的示数为0.2A；换用20Ω电阻后，闭合开关。应将滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数为 V；读电流表的示数，多次换用阻值不同的电阻，进行正确操作后即可得出结论。
2020-2021学年辽宁省阜新市清河门区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（1一7为单项选择题每小题2分，8-10为多项选择题每小题3，漏选得2分，错选、多选不得分，共23分）
1．【解答】解：A、一节新的干电池电压为1.5V，故A错误；
B、我国家庭电路电压为220V，故B错误；
C、家用电饭锅的额定功率约为800W，故C正确；
D、汽油机工作效率比较低，约为20%﹣30%，故D错误。
故选：C。
2．【解答】解：A、蒸包子时看到的腾腾热气是水蒸气遇冷液化形成的，故A错误；
B、红烧排骨香气四溢说明排骨的香分子在不停地做无规则运动，故B正确；
C、番茄炒蛋是通过热传递的方式使番茄和蛋的内能增加，故C错误；
D、汤沸腾后，把炖汤的火调小，此时汤继续沸腾，汤的温度不变，故D错误。
故选：B。
3．【解答】解：
A、铁、铜、大地、食盐水中，铁和铜是金属，属于导体；大地属于导体；食盐水是溶液，属于导体；故A正确；
B、铝、石墨、陶瓷、铅中，陶瓷是很好的绝缘体；故B错误；
C、水银、锡箔、橡胶、镍中，橡胶是很好的绝缘体；故C错误；
D、铜、塑料、人体、黄金中，塑料是很好的绝缘体；故D错误；
故选：A。
4．【解答】解：
由电路图可知，两灯泡串联，电压表测L1两端的电压，所以L1两端的电压为U1＝1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以L2两端的电压：U2＝U﹣U1＝4.5V﹣1.5V＝3V，故A错误；
因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1：1，故D错误；
由I＝可得，L1与L2的灯丝电阻之比：＝＝＝＝，故C错误。
故选：B。
5．【解答】解：用电器在t＝1h内消耗的电能为W＝1.5kW•h，用电器的电功率：P＝＝＝1.5kW＝1500W，
液晶电视机的电功率约为100W，台式计算机的电功率约为200W，家用空调的电功率约在1000W以上，电冰箱的功率约为200W，所以电功率是1500W的用电器是家用空调。
故选：C。
6．【解答】解：
A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I＝0.3A，即电流表的示数为0.3A，故A错误；
B、根据串联电路电压的规律，变阻器两端的电压：
U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
由I＝可得，滑动变阻器R接入电路中的电阻：
R滑＝≈6.7Ω，故B错误；
C、电路消耗的总功率：
P总＝U总I＝4.5V×0.3A＝1.35W，故C正确；
D、变阻器R在10s产生的热量：Q＝W滑＝U滑It＝2V×0.3A×10s＝6J，故D错误。
故选：C。
7．【解答】解：A、电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故A错误；
B、电荷的定向移动形成电流；正电荷、负电荷定向移动均能形成电流，故B错误；
C、电阻大小与导体的材料、长度、横截面积有关。相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关，故C正确；
D、电压的作用使电荷发生定向移动，从而形成电流，故D错误。
故选：C。
8．【解答】解：A、热传递的条件是物体之间有温度差，并且热量是从高温物体传到低温物体，故A正确；
B、用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故B正确；
C、根据Q＝mq可知，物质燃烧放出的热量与热值、质量有关，还与是否充分燃烧有关，故热值大的煤燃烧时放出的热量不一定比热值小的干木柴燃烧时放出的热量多，故C错误；
D、四冲程汽油机的做功冲程是将燃料燃烧释放的内能转化为机械能，故D正确。
故选：ABD。
9．【解答】解：小灯泡L电阻为RL＝＝＝12Ω
滑动变阻器的滑片P从最右端B向左滑动时，电路总电阻变小，电路电压U不变，电路电流变化的0.1A应为电流的增大量。电路电流变化前后电路电压U没有变，设动变阻器的最大阻值为R，可据此列出等式
（12Ω+R）×（0.5A﹣01.A）＝（12Ω+R﹣6Ω）×0.5A
解得R＝18Ω，故选项B正确。
U＝（12Ω+R）×（0.5A﹣01.A）＝12V
故选项A正确。
开关S、S1、S2都闭合时，电阻R0与滑动变阻器并联，
R总＝＝＝6Ω
根据并联电路中电阻公式列式
+＝6Ω
解得R0＝12Ω
故选项C正确。
电路消耗电能为
W＝UIt＝12V×2A×60S＝1440J
故选项D错误。
故选ABC。
10．【解答】解：
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，
由P＝UI可得，此时电路中的电流为：I1＝＝＝0.4A，
由I＝及串联电路的电压规律可得，电源的电压：U＝I1R1+U1＝0.4A×R1+2V﹣﹣﹣﹣﹣﹣﹣﹣①；
当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，
由P＝UI可得，此时电路中的电流为：I2＝＝＝0.1A，
由I＝及串联电路的电压规律可得，电源的电压：U＝I2R1+U2＝0.1A×R1+5V﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
电源电压不变，则：0.4A×R1+2V＝0.1A×R1+5V，
解得：R1＝10Ω；故A错误；
电源电压为：U＝I1R1+U1＝0.4A×10Ω+2V＝6V，故C正确；
由图乙可知，当变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I2＝0.1A，
则滑动变阻器的最大阻值为：R2＝＝＝50Ω；故B正确；
当滑动变阻器接入电路的电阻为0时（电路为R1的简单电路），电路中的电阻最小，电流最大，
则电路中的最大电流为：I大＝＝＝0.6A；
该电路消耗的最大电功率：P大＝UI大＝6V×0.6A＝3.6W，故D错误。
故选：BC。
二、填空题（每空1分，共23分）
11．【解答】解：把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这就是鸭蛋与盐之间的扩散现象，是分子热运动的表现；
烧水煮鸭蛋，水的温度高，鸭蛋温度低，两者之间存在温度差，所以发生热传递；冬天很冷的时候搓手就感到暖和，这是通过克服摩擦做功的方式改变内能的；
因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质。
故答案为：扩散；热传递；做功；比热容大。
12．【解答】解：图中两气门关闭，活塞向下运动，是汽油机的做功冲程；在这一冲程中，燃料燃烧，使燃料混合物的内能转化为活塞的机械能，此冲程中，气缸内气体的内能将减小。
故答案为：做功；减小。
13．【解答】解：（1）由图可知，电阻R与灯泡L并联，并联电路各支路用电器的工作状况互不影响，因此再闭合开关S2，小灯泡的亮度不变；
（2）由图可知，电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1，再闭合开关S2时，电流表测干路电流I2＝I1+IR，
I1：I2＝2：3可得：＝＝，即＝，
并联电路中，U1＝UL，由欧姆定律可得：
＝＝＝。
故答案为：不变；。
14．【解答】解：
（1）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，根据控制变量法可知，是探究电流产生热量跟电阻的关系；
（2）甲电阻丝在2min内产生的热量：
Q甲＝I2R甲t＝（0.5A）2×5Ω×2×60s＝150J。
故答案为：电阻；150。
15．【解答】解：电暖气和暖宝都是利用电流的热效应来工作的；
质量相同的不同物质在吸收相同的热量时，比热容小的温度升高得快，因此电暖气内部应充入比热容小的液体；
根据Q放＝cm△t可知，在质量相同、降低的温度相同时，比热容大的液体放出的热量越多，所以暖宝要充入比热容大的液体。
故答案为：热效应；快；多。
16．【解答】解：（1）木炭完全燃烧放出的热量：
Q放＝mq＝0.084kg×3.4×107J/kg＝2.856×106J，
（2）由题知，Q吸＝Q放＝2.856×106J，
由Q吸＝cm△t可得：
△t＝＝＝40℃；
因此水的末温为：20℃+40℃＝60℃。
故答案为：2.856×106；60。
17．【解答】解：
（1）当开关S1、S2都闭合时，R2被短路，电路为R1的简单电路，电压表测电源两端的电压，
由电压表的示数可知，电源的电压U＝3V；
（2）当开关S1闭合，S2断开时，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电路中电流表的示数：
I＝＝＝0.1A，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣U1＝3V﹣1V＝2V，
则R2的阻值：
R2＝＝＝20Ω。
故答案为：3；0.1；20。
18．【解答】解：由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电路为R的简单电路，电压表和电流表的示数最大，
由图乙可知，电源的电压U＝12V，此时电路中电流I＝1.5A，
由欧姆定律可得定值电阻的阻值：R＝＝＝8Ω；
（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，此时定值电阻与滑动变阻器串联，电路中的电流最小，电压表的示数最小，
由图乙可知，电路的电流I′＝0.5A，电压表的示数UR＝4V，
因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：UH＝U﹣UR＝12V﹣4V＝8V，
则滑动变阻器的最大阻值：RH＝＝＝16Ω。
故答案为：12；8；16。
19．【解答】解：（1）∵P＝UI，
∴小灯泡正常发光时的电流：I＝＝＝1A；
（2）由图可知，当电流表示数为0.4A时，小灯泡两端的电压为1V，则电压表读数：U＝U总﹣U额＝9V﹣1V＝8V；
（3）由电流表量程可知电路最大电流为I′＝0.6A，电源电压U＝9V，
故电路消耗的最大总功率为P′＝UI′＝9V×0.6A＝5.4W。
故答案为：1；8；5.4。
三.作图题（共6分）
20．【解答】解：由实物图可知，灯泡L1、L2并联，开关S1位于干路，开关S2在灯泡L2的支路上，然后与电源组成电路，如下图所示：
21．【解答】解：（1）由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与灯泡并联；
电路中电流约为0.5A，所以电流表的量程选0～0.6A，且与灯泡串联；
滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：
（2）先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：
四.计算题（共18分）
22．【解答】解：（1）锅内水的体积：
V＝4.5L＝4.5×10﹣3m3，
由ρ＝可得，锅内水的质量：
m＝ρV＝1.0×103kg/m3×4.5×10﹣3m3＝4.5kg，
1标准大气压下水的沸点是100℃，则水吸收的热量：
Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×4.5kg×（100℃﹣20℃）
＝1.512×106J；
（2）该电磁炉正常工作20min消耗的电能：
W＝×3.6×106J＝1.68×106J，
因用电器正常工作时的功率和额定功率相等，
所以，该电磁炉的额定功率：
P＝＝＝1400W；
（3）此电磁炉烧水时的效率：
η＝×100%＝×100%＝90%。
答：（1）水至少吸收1.512×106J的热量；
（2）该电磁炉的额定功率为1400W；
（3）此电磁炉烧水时的效率是90%。
23．【解答】解：
（1）灯泡L上标有“6V 3W“，由P＝可得，灯泡的电阻：
RL＝＝＝12Ω。
（2）闭合开关S、Sl，变阻器滑片在a端时，滑动变阻器接入电路电阻为0，
此时灯泡和电阻R1并联，电流表测干路电流，
因灯泡正常发光，则电源电压等于灯泡的额定电压，即U＝6V；
由P＝UI可得，通过灯泡的电流：IL＝＝＝0.5A，
通过电阻R1的电流：I1＝I﹣IL＝0.9A﹣0.5A＝0.4A，
则电阻R1的功率为：
P1＝UI1＝6V×0.4A＝2.4W；
（3）闭合开关S，断开Sl时，灯泡与滑动变阻器串联；
当滑动变阻器接入电路的电阻最大为24Ω时，电路中电流最小，此时灯泡消耗的功率最小，
此时电路的电流为：I′＝＝＝A，
灯泡在1min内消耗的电能最小值：
WL小＝I′2RLt＝×12Ω×60s＝20J。
答：（1）小灯泡的阻值为12Ω；
（2）R1的功率为2.4W；
（3）灯泡在1min内消耗的电能最小值为20J。
五.实验题（共30分）
24．【解答】解：
（1）比较甲、乙两种液体的吸热能力时，采用的是控制变量法，实验中需要控制水和食用油的质量相同，所以需要用到天平；实验中需要测量液体温度的变化，需要用到温度计；
（2）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（3）该温度计的分度值为1℃，这一时刻温度计的示数是44℃；
（4）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能量强；
（5）甲的吸热能量强，即c甲＞c乙质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快。
故答案为：（1）天平；温度计；（2）吸收相同的热量；（3）44；（4）甲；（5）乙。
25．【解答】解：（1）小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时开关没有断开；
（2）为了实验结论具有普遍性，应该选用不同规格的小灯泡进行实验；
（3）由电路图可知，灯泡L1和L2串联，电压表测量灯泡L1的电压。①闭合开关，L1和L2都不发光，说明电路存在断路，电压表有示数，则是灯泡L1断路；②闭合开关，L1和L2都不发光，说明电路存在断路，电压表示数为零，则是灯泡L2断路；
（4）甲图中，电压表指针偏转较小，则说明电压表选的量程不合适，所测的电压值较小，电压表选的是0～15V的大量程；乙图中，电压表指针偏向左偏，说明电压表正负接线柱接反了。
故答案为：（1）断开开关；（2）不同；（3）①灯泡L1断路；②灯泡L2断路；（4）电压表选用的是0～15V的大量程；电压表正负接线柱接反了。
26．【解答】解：（1）要验证猜想①，导体的电阻与导体的长度有关时，应控制材料和横截面积相同，长度不同，符合此要求的有A、B两根电阻丝；
如果选用编号为A、C两根电阻丝进行实验，A、C两根电阻丝的材料和长度相同，只有横截面积不同，因此研究的是导体的电阻与导体的横截面积的关系；
（2）电源电压一定时，所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的变化情况。
（3）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，电阻值减小了，导线上消耗损失的电能也就减小了，从而起到节能的效果。
故答案为：（1）AB；②；（2）不明显；（3）减小；减小。
27．【解答】解：（1）电流表选用小量程与电阻串联在电路中，电压表并联在待测电阻RX两端，如下图所示：
；
（2）连接电路时开关应断开，闭合开关之前滑动变阻器的滑片应处于阻值最大处即B端。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明与a、b之间和b、c之间并联部分是通路；接在a、c之间，电压表无示数，说明b、c之间断路。如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路；
（4）由图象知，当Rx的电压是1.0V时，对应的电流值为0.25A，由I＝可得Rx＝＝＝4Ω；
（5）电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝＝＝＝。
故答案为：（1）如上图；（2）B；（3）滑动变阻器断路；（4）4；（5）①S1闭合、S2断开；③。
28．【解答】解：（1）为了保护电路，闭合开关前，滑动变阻器滑片应置于阻值最大处，即B端；闭合开关，灯泡不亮，电压表和电流表都有示数，说明电路为通路，但示数较小，说明电路中的电阻较大，接下来的操作是：向左移动变阻器的滑片，观察灯的发光情况；
（2）电压表的示数为3.8V时电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.2A，小灯泡额定功率为：
P＝UI＝3.8V×0.2A＝0.76W；
在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变力0，电路可能有断路发生，而电压表示数接近6V，说明电压表两接线柱到电源两极间是通路，故障可能是小灯泡断路；
（3）当电阻为10Ω时，电流表的示数为0.2A，由欧姆定律，电压表的示数：UV＝I1R1＝0.2A×10Ω＝2V；
根据串联分压原理可知，将定值电阻R由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V。
故答案为：（1）B；将变阻器滑片向左移动，观察灯的发光情况；（2）0.76；小灯泡断路；（3）B；2。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/19 16:44:19；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
2020-2021学年辽宁省阜新市清河门区九年级（上）期末物理试卷
一、选择题（1一7为单项选择题每小题2分，8-10为多项选择题每小题3，漏选得2分，错选、多选不得分，共23分）
1．（2分）下列物理量的估计最接近实际的是（ ）
A．一节干电池的电压约为3V
B．我国家庭电路的电压为36V
C．家用电饭锅的额定功率约为800W
D．汽油机的效率约为80%
2．（2分）我们餐桌上常见的美食都包含有物理知识，下列说法正确的是（ ）
A．蒸包子时看到的腾腾热气是汽化现象
B．红烧排骨香气四溢说明分子在做无规则运动
C．番茄炒蛋是通过做功的方式使番茄和蛋的内能增加
D．煲鸡汤时，当汤沸腾以后，把炖汤的火调小是为了降低汤的温度
3．（2分）通常情况下，下列都属于导体的一组物质是（ ）
A．铁、铜、大地、食盐水 B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍 D．铜、塑料、人体、黄金
4．（2分）如图所示的电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过 L1与L2的电流之比为1：2
5．（2分）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.5kW•h，那么这个电器是（ ）
A．液晶电视机 B．台式计算机 C．家用空调 D．电冰箱
6．（2分）图甲是小灯泡的电压﹣﹣电流图象。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（ ）
A．电流表的示数为0.2A
B．滑动变阻器R接入电路中的电阻为15Ω
C．电路消耗的总功率为1.35W
D．10s内滑动变阻器R产生的热量为13.5J
7．（2分）关于电压、电流和电阻，下列说法正确的是（ ）
A．导体的电阻由它两端电压和通过的电流决定
B．电荷移动就能形成电流
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D．电压的作用是电路中产生自由电荷
（多选）8．（3分）下列说法正确的是（ ）
A．热传递时，内能从温度高的物体转移到温度低的物体或者从物体的高温部分转移到低温部分
B．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
C．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
D．四冲程汽油机的做功冲程中，内能转化为机械能
（多选）9．（3分）如图所示，电源电压不变，小灯泡L规格为“6V 3W”（灯丝电阻不变），开关S闭合，S1、S2断开，滑动变阻器的滑片P从最右端B向左滑到某一位置时，它的电阻减少了6Ω，电流表的示数变化了0.1A，此时小灯泡恰好正常发光，保持滑片P的位置不变，开关S、S1、S2都闭合时，电流表示数为2A。下列说法正确的是（ ）
A．电源电压为12V
B．滑动变阻器的最大阻值为18Ω
C．电阻R0阻值为12Ω
D．当S、S1、S2都闭合时，电路1min消耗的电能是720J
（多选）10．（3分）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω
B．R2的最大阻值为50Ω
C．电源电压为6V
D．该电路消耗的最大电功率为0.9W
二、填空题（每空1分，共23分）
11．（4分）生活中许多现象都可以用我们所学的物理知识解释，例如腌制鸭蛋使盐进入鸭蛋中是一种 现象，烧水煮鸭蛋是利用 的方式改变鸭蛋的内能。冬天很冷的时候搓手就感到暖和，是用 的方式改变内能，北方楼房内的“暖气”用水作为介质是利用水的 的特性。
12．（2分）如图所示是内燃机工作循环中的一个冲程，它是 冲程，此冲程中，气缸内气体的内能将 （选填“增大”、“减小”或“不变”）。
13．（2分）如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 （填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2＝2：3，则RL：R＝ 。
14．（2分）如图所示，是研究“在相同时间内电流通过导体产生的热量与 的关系”的实验装置。若电阻丝R甲＝5Ω，R乙＝10Ω，通过电路中的电流为0.5A，则甲电阻丝在2min内产生的热量是 J。
15．（3分）如图所示是电暖气和暖宝。它们都是利用电流的 来工作的，不同的是电暖气充入的是比热容小的液体，是为了通电后升温速度 （选填“快”或“慢”）；而暖宝要充入比热容大的液体，是为了使它在一次通电加热后可以放出更 （选填“多”或“少”）的热量。
16．（2分）出于对安全和环保的考虑，沈阳市政府为喜爱户外烧烤的市民提供了专门的场所。烧烤的主要原料是木炭，已知它的热值是3.4×107J/kg，那么84g的木炭完全燃烧放出 J热量，如果这些热量全部被水吸收，则能使初温为20℃，质量为17kg的水，温度升高到 ℃[水的比热容为4.2×103J/（kg•℃）]。
17．（2分）如图所示电路中，电源电压不变，R1＝10Ω．当开关S1、S2都闭合时电压表的示数为3V，则电源电压为 V．当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为 A，R2的阻值为 Ω。
18．（3分）如图甲所示，电源电压不变，闭合开关后，滑片P由b端滑a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定值电阻R的阻值为 Ω，变阻器的最大阻值是 Ω。
19．（3分）在如图所示的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V；6W”字样，灯泡电流随电压变化关系如图所示，则灯泡正常发光时的电流为 A，当电流表示数为0.4A时。电压表的示数为 V，在保证电路安全的前提下，电路消耗的最大总功率为 W。
三.作图题（共6分）
20．（3分）根据实物图，画出相应的电路图。
21．（3分）如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮。按要求连接实物图并画出相应的电路图。
四.计算题（共18分）
22．（9分）家用电磁炉以其高效、节能成为新一代智能灶具，小明在家中关闭其他所有用电器，在只有电磁炉正常工作的情况下。请你回答下列有关问题：
（1）1标准大气压下，锅内装有4.5L温度为20℃的水，给电磁炉通电把水加热到沸腾，水至少吸收多少热量？[水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）]
（2）把上述水烧开用了20min．家中安装的标有“3000r/（kW•h）”的电能表转了1400圈，求该电磁炉的额定功率？
（3）此电磁炉烧水时的效率是多少？
23．（9分）如图所示，小灯泡L上标有“6V 3W“，R1是定值电阻，R2是最大阻值为24Ω的滑动变阻器，电源电压和灯丝电阻均保持不变。
（1）求小灯泡正常工作时的电阻；
（2）闭合开关S、S1，滑动变阻器滑片在a端时，小灯泡恰好正常发光，电流表示数为0.9A，求R1的功率；
（3）闭合开关S，断开S1，求灯泡在1min内消耗的电能最小值。
五.实验题（共30分）
24．（6分）为了比较甲、乙两种液体的吸热能力，做了如图所示的实验：在相同的烧杯中，分别装入初温和质量相同的两种液体，用两个相同的电加热器加热，实验数据记录如表：
物质种类
质量/g
温度升高10℃所需时间/s
温度升高20℃所需时间/s
温度升高30℃所需时间/s
甲
200
110
225
342
乙
200
85
179
270
（1）实验器材：水、食用油、电加热器、钟表、 、 。
（2）选用相同电加热器的目的是使两种液体在相同时间内 （不计热量损失）。
（3）加热过程中，某一时刻温度计的示数是 ℃。
（4）分析表中的实验数据可得 液体的吸热能力强。
（5）停止加热后， 液体温度下降得快。
25．（6分）在探究“串联电路电压的规律”实验中：
（1）按如图1所示的电路图连接电路，小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时没有 。
（2）实验中最好选择规格 （选填“相同”或“不相同”）的小灯泡。
（3）下面是实验中出现的故障，请你找出故障原因：
①闭合开关，发现电压表有示数，L1和L2都不发光，则故障可能是： 。
②闭合开关，发现电压表示数为零，L1和L2都不发光，则故障可能是： 。
（4）如果甲、乙两组的同学分别发现电压表出现了如图甲、乙所示的现象，请你分析他们在实验时出现问题的原因：甲组： ；乙组： 。
26．（5分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；
（2）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 （选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻，从而可以 输电线上的电能损失（选填“增大”或“减小”）。
27．（7分）小芳利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I﹣U图象，如图丙所示。由图象可得Rx＝ Ω。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝ 。（用已知和测出的物理量符号表示）
28．（6分）如图所示，在“测量小灯泡电功率”的实验中，小灯泡的额定电压为3.8V，电阻约为18Ω，电源电压为6V。
（1）闭合开关前，滑动变阻器滑片应置于 （选填“A”或“B”）端，闭合开关灯泡不亮，电压表和电流表都有示数，但示数较小，接下来操作 。
（2）电压表的示数为3.8V时电流表的示数如图乙所示，则小灯泡的额定功率为 W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是 。
（3）完成测量后，同学又找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。当电阻为10欧时，电流表的示数为0.2A；换用20Ω电阻后，闭合开关。应将滑动变阻器的滑片向 （选填“A”或“B”）端移动，使电压表的示数为 V；读电流表的示数，多次换用阻值不同的电阻，进行正确操作后即可得出结论。
2020-2021学年辽宁省阜新市清河门区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（1一7为单项选择题每小题2分，8-10为多项选择题每小题3，漏选得2分，错选、多选不得分，共23分）
1．【解答】解：A、一节新的干电池电压为1.5V，故A错误；
B、我国家庭电路电压为220V，故B错误；
C、家用电饭锅的额定功率约为800W，故C正确；
D、汽油机工作效率比较低，约为20%﹣30%，故D错误。
故选：C。
2．【解答】解：A、蒸包子时看到的腾腾热气是水蒸气遇冷液化形成的，故A错误；
B、红烧排骨香气四溢说明排骨的香分子在不停地做无规则运动，故B正确；
C、番茄炒蛋是通过热传递的方式使番茄和蛋的内能增加，故C错误；
D、汤沸腾后，把炖汤的火调小，此时汤继续沸腾，汤的温度不变，故D错误。
故选：B。
3．【解答】解：
A、铁、铜、大地、食盐水中，铁和铜是金属，属于导体；大地属于导体；食盐水是溶液，属于导体；故A正确；
B、铝、石墨、陶瓷、铅中，陶瓷是很好的绝缘体；故B错误；
C、水银、锡箔、橡胶、镍中，橡胶是很好的绝缘体；故C错误；
D、铜、塑料、人体、黄金中，塑料是很好的绝缘体；故D错误；
故选：A。
4．【解答】解：
由电路图可知，两灯泡串联，电压表测L1两端的电压，所以L1两端的电压为U1＝1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以L2两端的电压：U2＝U﹣U1＝4.5V﹣1.5V＝3V，故A错误；
因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1：1，故D错误；
由I＝可得，L1与L2的灯丝电阻之比：＝＝＝＝，故C错误。
故选：B。
5．【解答】解：用电器在t＝1h内消耗的电能为W＝1.5kW•h，用电器的电功率：P＝＝＝1.5kW＝1500W，
液晶电视机的电功率约为100W，台式计算机的电功率约为200W，家用空调的电功率约在1000W以上，电冰箱的功率约为200W，所以电功率是1500W的用电器是家用空调。
故选：C。
6．【解答】解：
A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I＝0.3A，即电流表的示数为0.3A，故A错误；
B、根据串联电路电压的规律，变阻器两端的电压：
U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
由I＝可得，滑动变阻器R接入电路中的电阻：
R滑＝≈6.7Ω，故B错误；
C、电路消耗的总功率：
P总＝U总I＝4.5V×0.3A＝1.35W，故C正确；
D、变阻器R在10s产生的热量：Q＝W滑＝U滑It＝2V×0.3A×10s＝6J，故D错误。
故选：C。
7．【解答】解：A、电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故A错误；
B、电荷的定向移动形成电流；正电荷、负电荷定向移动均能形成电流，故B错误；
C、电阻大小与导体的材料、长度、横截面积有关。相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关，故C正确；
D、电压的作用使电荷发生定向移动，从而形成电流，故D错误。
故选：C。
8．【解答】解：A、热传递的条件是物体之间有温度差，并且热量是从高温物体传到低温物体，故A正确；
B、用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故B正确；
C、根据Q＝mq可知，物质燃烧放出的热量与热值、质量有关，还与是否充分燃烧有关，故热值大的煤燃烧时放出的热量不一定比热值小的干木柴燃烧时放出的热量多，故C错误；
D、四冲程汽油机的做功冲程是将燃料燃烧释放的内能转化为机械能，故D正确。
故选：ABD。
9．【解答】解：小灯泡L电阻为RL＝＝＝12Ω
滑动变阻器的滑片P从最右端B向左滑动时，电路总电阻变小，电路电压U不变，电路电流变化的0.1A应为电流的增大量。电路电流变化前后电路电压U没有变，设动变阻器的最大阻值为R，可据此列出等式
（12Ω+R）×（0.5A﹣01.A）＝（12Ω+R﹣6Ω）×0.5A
解得R＝18Ω，故选项B正确。
U＝（12Ω+R）×（0.5A﹣01.A）＝12V
故选项A正确。
开关S、S1、S2都闭合时，电阻R0与滑动变阻器并联，
R总＝＝＝6Ω
根据并联电路中电阻公式列式
+＝6Ω
解得R0＝12Ω
故选项C正确。
电路消耗电能为
W＝UIt＝12V×2A×60S＝1440J
故选项D错误。
故选ABC。
10．【解答】解：
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，
由P＝UI可得，此时电路中的电流为：I1＝＝＝0.4A，
由I＝及串联电路的电压规律可得，电源的电压：U＝I1R1+U1＝0.4A×R1+2V﹣﹣﹣﹣﹣﹣﹣﹣①；
当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，
由P＝UI可得，此时电路中的电流为：I2＝＝＝0.1A，
由I＝及串联电路的电压规律可得，电源的电压：U＝I2R1+U2＝0.1A×R1+5V﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
电源电压不变，则：0.4A×R1+2V＝0.1A×R1+5V，
解得：R1＝10Ω；故A错误；
电源电压为：U＝I1R1+U1＝0.4A×10Ω+2V＝6V，故C正确；
由图乙可知，当变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I2＝0.1A，
则滑动变阻器的最大阻值为：R2＝＝＝50Ω；故B正确；
当滑动变阻器接入电路的电阻为0时（电路为R1的简单电路），电路中的电阻最小，电流最大，
则电路中的最大电流为：I大＝＝＝0.6A；
该电路消耗的最大电功率：P大＝UI大＝6V×0.6A＝3.6W，故D错误。
故选：BC。
二、填空题（每空1分，共23分）
11．【解答】解：把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这就是鸭蛋与盐之间的扩散现象，是分子热运动的表现；
烧水煮鸭蛋，水的温度高，鸭蛋温度低，两者之间存在温度差，所以发生热传递；冬天很冷的时候搓手就感到暖和，这是通过克服摩擦做功的方式改变内能的；
因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质。
故答案为：扩散；热传递；做功；比热容大。
12．【解答】解：图中两气门关闭，活塞向下运动，是汽油机的做功冲程；在这一冲程中，燃料燃烧，使燃料混合物的内能转化为活塞的机械能，此冲程中，气缸内气体的内能将减小。
故答案为：做功；减小。
13．【解答】解：（1）由图可知，电阻R与灯泡L并联，并联电路各支路用电器的工作状况互不影响，因此再闭合开关S2，小灯泡的亮度不变；
（2）由图可知，电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1，再闭合开关S2时，电流表测干路电流I2＝I1+IR，
I1：I2＝2：3可得：＝＝，即＝，
并联电路中，U1＝UL，由欧姆定律可得：
＝＝＝。
故答案为：不变；。
14．【解答】解：
（1）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，根据控制变量法可知，是探究电流产生热量跟电阻的关系；
（2）甲电阻丝在2min内产生的热量：
Q甲＝I2R甲t＝（0.5A）2×5Ω×2×60s＝150J。
故答案为：电阻；150。
15．【解答】解：电暖气和暖宝都是利用电流的热效应来工作的；
质量相同的不同物质在吸收相同的热量时，比热容小的温度升高得快，因此电暖气内部应充入比热容小的液体；
根据Q放＝cm△t可知，在质量相同、降低的温度相同时，比热容大的液体放出的热量越多，所以暖宝要充入比热容大的液体。
故答案为：热效应；快；多。
16．【解答】解：（1）木炭完全燃烧放出的热量：
Q放＝mq＝0.084kg×3.4×107J/kg＝2.856×106J，
（2）由题知，Q吸＝Q放＝2.856×106J，
由Q吸＝cm△t可得：
△t＝＝＝40℃；
因此水的末温为：20℃+40℃＝60℃。
故答案为：2.856×106；60。
17．【解答】解：
（1）当开关S1、S2都闭合时，R2被短路，电路为R1的简单电路，电压表测电源两端的电压，
由电压表的示数可知，电源的电压U＝3V；
（2）当开关S1闭合，S2断开时，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电路中电流表的示数：
I＝＝＝0.1A，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣U1＝3V﹣1V＝2V，
则R2的阻值：
R2＝＝＝20Ω。
故答案为：3；0.1；20。
18．【解答】解：由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。
（1）当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电路为R的简单电路，电压表和电流表的示数最大，
由图乙可知，电源的电压U＝12V，此时电路中电流I＝1.5A，
由欧姆定律可得定值电阻的阻值：R＝＝＝8Ω；
（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，此时定值电阻与滑动变阻器串联，电路中的电流最小，电压表的示数最小，
由图乙可知，电路的电流I′＝0.5A，电压表的示数UR＝4V，
因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：UH＝U﹣UR＝12V﹣4V＝8V，
则滑动变阻器的最大阻值：RH＝＝＝16Ω。
故答案为：12；8；16。
19．【解答】解：（1）∵P＝UI，
∴小灯泡正常发光时的电流：I＝＝＝1A；
（2）由图可知，当电流表示数为0.4A时，小灯泡两端的电压为1V，则电压表读数：U＝U总﹣U额＝9V﹣1V＝8V；
（3）由电流表量程可知电路最大电流为I′＝0.6A，电源电压U＝9V，
故电路消耗的最大总功率为P′＝UI′＝9V×0.6A＝5.4W。
故答案为：1；8；5.4。
三.作图题（共6分）
20．【解答】解：由实物图可知，灯泡L1、L2并联，开关S1位于干路，开关S2在灯泡L2的支路上，然后与电源组成电路，如下图所示：
21．【解答】解：（1）由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与灯泡并联；
电路中电流约为0.5A，所以电流表的量程选0～0.6A，且与灯泡串联；
滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：
（2）先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：
四.计算题（共18分）
22．【解答】解：（1）锅内水的体积：
V＝4.5L＝4.5×10﹣3m3，
由ρ＝可得，锅内水的质量：
m＝ρV＝1.0×103kg/m3×4.5×10﹣3m3＝4.5kg，
1标准大气压下水的沸点是100℃，则水吸收的热量：
Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×4.5kg×（100℃﹣20℃）
＝1.512×106J；
（2）该电磁炉正常工作20min消耗的电能：
W＝×3.6×106J＝1.68×106J，
因用电器正常工作时的功率和额定功率相等，
所以，该电磁炉的额定功率：
P＝＝＝1400W；
（3）此电磁炉烧水时的效率：
η＝×100%＝×100%＝90%。
答：（1）水至少吸收1.512×106J的热量；
（2）该电磁炉的额定功率为1400W；
（3）此电磁炉烧水时的效率是90%。
23．【解答】解：
（1）灯泡L上标有“6V 3W“，由P＝可得，灯泡的电阻：
RL＝＝＝12Ω。
（2）闭合开关S、Sl，变阻器滑片在a端时，滑动变阻器接入电路电阻为0，
此时灯泡和电阻R1并联，电流表测干路电流，
因灯泡正常发光，则电源电压等于灯泡的额定电压，即U＝6V；
由P＝UI可得，通过灯泡的电流：IL＝＝＝0.5A，
通过电阻R1的电流：I1＝I﹣IL＝0.9A﹣0.5A＝0.4A，
则电阻R1的功率为：
P1＝UI1＝6V×0.4A＝2.4W；
（3）闭合开关S，断开Sl时，灯泡与滑动变阻器串联；
当滑动变阻器接入电路的电阻最大为24Ω时，电路中电流最小，此时灯泡消耗的功率最小，
此时电路的电流为：I′＝＝＝A，
灯泡在1min内消耗的电能最小值：
WL小＝I′2RLt＝×12Ω×60s＝20J。
答：（1）小灯泡的阻值为12Ω；
（2）R1的功率为2.4W；
（3）灯泡在1min内消耗的电能最小值为20J。
五.实验题（共30分）
24．【解答】解：
（1）比较甲、乙两种液体的吸热能力时，采用的是控制变量法，实验中需要控制水和食用油的质量相同，所以需要用到天平；实验中需要测量液体温度的变化，需要用到温度计；
（2）用相同的电加热器加热，在相同的时间内，两种液体吸收的热量是相同的；
（3）该温度计的分度值为1℃，这一时刻温度计的示数是44℃；
（4）甲、乙两种液体的温度都升高10℃时，甲用时110s，乙用时85s，这说明在升高相同温度时，甲吸收的热量大于乙吸收的热量，故甲的吸热能量强；
（5）甲的吸热能量强，即c甲＞c乙质量相同的甲和乙，停止加热后，放出相同热量，乙的比热容小于甲的比热容，由Q＝cmΔt可知，乙降温快。
故答案为：（1）天平；温度计；（2）吸收相同的热量；（3）44；（4）甲；（5）乙。
25．【解答】解：（1）小明刚连接好最后一根导线，两灯立即发光，这说明他在连接电路时开关没有断开；
（2）为了实验结论具有普遍性，应该选用不同规格的小灯泡进行实验；
（3）由电路图可知，灯泡L1和L2串联，电压表测量灯泡L1的电压。①闭合开关，L1和L2都不发光，说明电路存在断路，电压表有示数，则是灯泡L1断路；②闭合开关，L1和L2都不发光，说明电路存在断路，电压表示数为零，则是灯泡L2断路；
（4）甲图中，电压表指针偏转较小，则说明电压表选的量程不合适，所测的电压值较小，电压表选的是0～15V的大量程；乙图中，电压表指针偏向左偏，说明电压表正负接线柱接反了。
故答案为：（1）断开开关；（2）不同；（3）①灯泡L1断路；②灯泡L2断路；（4）电压表选用的是0～15V的大量程；电压表正负接线柱接反了。
26．【解答】解：（1）要验证猜想①，导体的电阻与导体的长度有关时，应控制材料和横截面积相同，长度不同，符合此要求的有A、B两根电阻丝；
如果选用编号为A、C两根电阻丝进行实验，A、C两根电阻丝的材料和长度相同，只有横截面积不同，因此研究的是导体的电阻与导体的横截面积的关系；
（2）电源电压一定时，所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的变化情况。
（3）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，电阻值减小了，导线上消耗损失的电能也就减小了，从而起到节能的效果。
故答案为：（1）AB；②；（2）不明显；（3）减小；减小。
27．【解答】解：（1）电流表选用小量程与电阻串联在电路中，电压表并联在待测电阻RX两端，如下图所示：
；
（2）连接电路时开关应断开，闭合开关之前滑动变阻器的滑片应处于阻值最大处即B端。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明与a、b之间和b、c之间并联部分是通路；接在a、c之间，电压表无示数，说明b、c之间断路。如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路；
（4）由图象知，当Rx的电压是1.0V时，对应的电流值为0.25A，由I＝可得Rx＝＝＝4Ω；
（5）电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝＝＝＝。
故答案为：（1）如上图；（2）B；（3）滑动变阻器断路；（4）4；（5）①S1闭合、S2断开；③。
28．【解答】解：（1）为了保护电路，闭合开关前，滑动变阻器滑片应置于阻值最大处，即B端；闭合开关，灯泡不亮，电压表和电流表都有示数，说明电路为通路，但示数较小，说明电路中的电阻较大，接下来的操作是：向左移动变阻器的滑片，观察灯的发光情况；
（2）电压表的示数为3.8V时电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.2A，小灯泡额定功率为：
P＝UI＝3.8V×0.2A＝0.76W；
在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变力0，电路可能有断路发生，而电压表示数接近6V，说明电压表两接线柱到电源两极间是通路，故障可能是小灯泡断路；
（3）当电阻为10Ω时，电流表的示数为0.2A，由欧姆定律，电压表的示数：UV＝I1R1＝0.2A×10Ω＝2V；
根据串联分压原理可知，将定值电阻R由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V。
故答案为：（1）B；将变阻器滑片向左移动，观察灯的发光情况；（2）0.76；小灯泡断路；（3）B；2。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/19 16:44:19；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
相关试卷
辽宁省阜新市海州区2023-2024学年八年级上学期1月期末物理试题： 这是一份辽宁省阜新市海州区2023-2024学年八年级上学期1月期末物理试题，共8页。
辽宁省阜新市太平区2023-2024学年八年级上学期1月期末物理试题： 这是一份辽宁省阜新市太平区2023-2024学年八年级上学期1月期末物理试题，共9页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
辽宁省阜新市太平区2023-2024学年八年级上学期1月期末物理试题： 这是一份辽宁省阜新市太平区2023-2024学年八年级上学期1月期末物理试题，共5页。
