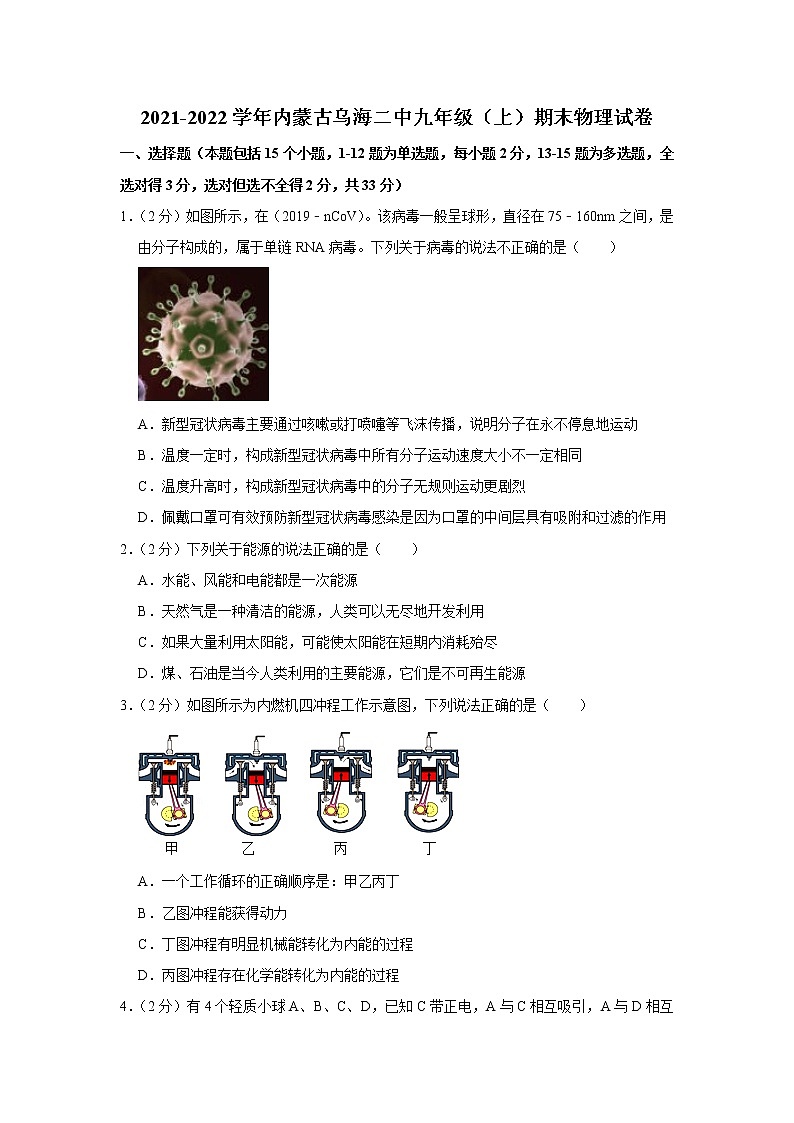

2021-2022学年内蒙古乌海二中九年级（上）期末物理试卷
一、选择题（本题包括15个小题，1-12题为单选题，每小题2分，13-15题为多选题，全选对得3分，选对但选不全得2分，共33分）
1．（2分）如图所示，在（2019﹣nCoV）。该病毒一般呈球形，直径在75﹣160nm之间，是由分子构成的，属于单链RNA病毒。下列关于病毒的说法不正确的是（　　）

A．新型冠状病毒主要通过咳嗽或打喷嚏等飞沫传播，说明分子在永不停息地运动
B．温度一定时，构成新型冠状病毒中所有分子运动速度大小不一定相同
C．温度升高时，构成新型冠状病毒中的分子无规则运动更剧烈
D．佩戴口罩可有效预防新型冠状病毒感染是因为口罩的中间层具有吸附和过滤的作用
2．（2分）下列关于能源的说法正确的是（　　）
A．水能、风能和电能都是一次能源
B．天然气是一种清洁的能源，人类可以无尽地开发利用
C．如果大量利用太阳能，可能使太阳能在短期内消耗殆尽
D．煤、石油是当今人类利用的主要能源，它们是不可再生能源
3．（2分）如图所示为内燃机四冲程工作示意图，下列说法正确的是（　　）

A．一个工作循环的正确顺序是：甲乙丙丁
B．乙图冲程能获得动力
C．丁图冲程有明显机械能转化为内能的过程
D．丙图冲程存在化学能转化为内能的过程

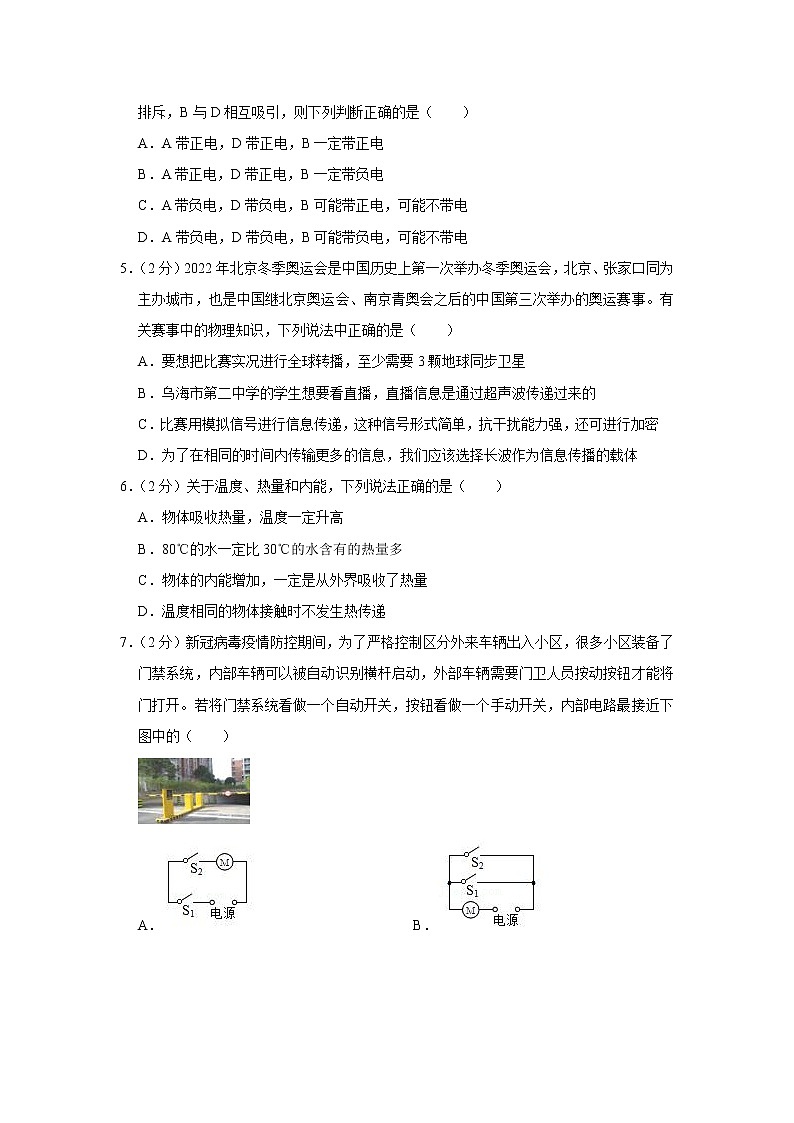

4．（2分）有4个轻质小球A、B、C、D，已知C带正电，A与C相互吸引，A与D相互排斥，B与D相互吸引，则下列判断正确的是（　　）
A．A带正电，D带正电，B一定带正电
B．A带正电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，可能不带电
D．A带负电，D带负电，B可能带负电，可能不带电
5．（2分）2022年北京冬季奥运会是中国历史上第一次举办冬季奥运会，北京、张家口同为主办城市，也是中国继北京奥运会、南京青奥会之后的中国第三次举办的奥运赛事。有关赛事中的物理知识，下列说法中正确的是（　　）
A．要想把比赛实况进行全球转播，至少需要3颗地球同步卫星
B．乌海市第二中学的学生想要看直播，直播信息是通过超声波传递过来的
C．比赛用模拟信号进行信息传递，这种信号形式简单，抗干扰能力强，还可进行加密
D．为了在相同的时间内传输更多的信息，我们应该选择长波作为信息传播的载体
6．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．物体吸收热量，温度一定升高
B．80℃的水一定比30℃的水含有的热量多
C．物体的内能增加，一定是从外界吸收了热量
D．温度相同的物体接触时不发生热传递
7．（2分）新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（　　）

A． B．
C． D．

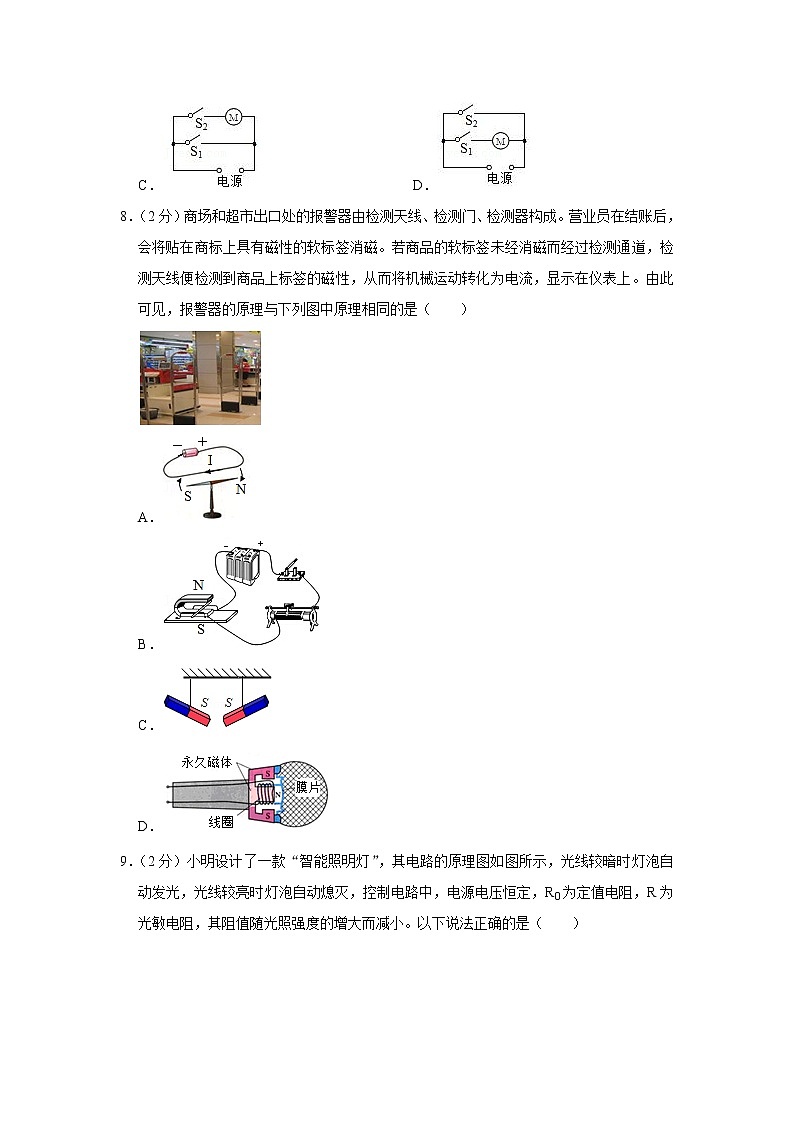

8．（2分）商场和超市出口处的报警器由检测天线、检测门、检测器构成。营业员在结账后，会将贴在商标上具有磁性的软标签消磁。若商品的软标签未经消磁而经过检测通道，检测天线便检测到商品上标签的磁性，从而将机械运动转化为电流，显示在仪表上。由此可见，报警器的原理与下列图中原理相同的是（　　）

A．
B．
C．
D．
9．（2分）小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）

A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
10．（2分）A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
11．（2分）甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图象如图所示，则下列说法正确的是（　　）

A．甲灯正常工作时的电阻是5Ω
B．乙灯的实际功率是2.4W时，它两端的实际电压是0.6V
C．两灯发光时要发热，是通过热传递改变内能的
D．把甲、乙两灯串联接在电压为7V的电源上时，电路的总功率为2.1W
12．（2分）如图，甲、乙为两只相同电表，当闭合S1、S2时，甲、乙两表示数之比为3：2，电路总功率为P1；同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则R1：R2和P1：P2是（　　）

A．1：2 2：9 B．1：3 1：3
C．1：2 2：3 D．1：2 1：2
（多选）13．（3分）关于家庭电路知识，下列说法正确的是（　　）
A．使用试电笔测火线时，手应该接触笔尾金属体
B．发生单线触电和双线触电时，漏电保护器都会迅速切断电源，对人身起到保护作用
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．安全用电原则：不接触低压带电体，不靠近高压带电体
（多选）14．（3分）将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转6转用时1min。下列关于电能表和电热水瓶的说法正确的是（　　）

A．电能表应接在空气开关和用电器之间
B．该电能表所在家庭电路用电器同时工作时总功率不能超过4400W
C．电热水瓶的实际功率是600W
D．若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的
（多选）15．（3分）如图所示电路，电源电压不变，滑片移至最大阻值处，闭合开关，电流表示数为0.2A，小灯泡的功率为0.4W。移动滑片，将滑动变阻器最大阻值的1/4接入电路时，电流表示数为0.4A，小灯泡恰好正常发光消耗的功率为2W。下列说法正确的是（　　）

A．电源电压8V
B．小灯泡正常发光时电阻为10Ω
C．滑动变阻器的最大阻值30Ω
D．小灯泡正常发光时，滑动变阻器消耗的功率为1.2W
二、作图题（本题共4分）
16．（4分）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

三、实验题（本题包括4个小题，第17题6分，第18题5分，第19题5分，第20题5分，共21分）
17．（6分）某实验小组设计了a、b、c三套规格完全相同的装置，其中甲、乙液体质量和初温相同。

（1）组装实验器材时，应先固定 　 　（选填A、B）的位置。如果要比较“不同物质的吸热情况”，则应选择 　 　两套装置；如果要比较“不同燃料放热本领”，则应选择 　 　两套装置。
（2）选定a、c装置进行实验，记录相关数据并绘制如图d所示的图像（不计热量损失），则加热6min，甲吸收的热量 　 　（选填“大于”“小于”或“等于”）乙吸收的热量，　 　液体吸热本领强。

（3）若甲、乙两种液体中，乙液体是水，则甲液体的比热容是 　 　J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
18．（5分）小聪利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。

（1）请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮。
（2）连接电路时，开关应处于 　 　状态。连接好电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡 　 　引起的。
（3）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为 　 　W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏 　 　。
19．（5分）如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液面相平。
（1）实验中，乙容器外部并联一个电阻的作用是：　 　。
（2）由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是 　 　。
（3）通过对比观察可知 　 　（选填“甲”或“乙”）容器中导体的电阻产生的热量较多。由此可知，在电阻和 　 　相同时，　 　，导体产生的热量越多。

20．（5分）小珠利用如图所示装置探究“感应电流产生的条件”。
（1）图中a、b两接线柱间应接入的器材是 　 　。
（2）要使感应电流方向发生改变，可采取的具体措施是 　 　。（填字母）
A.使用磁性更强的磁体
B.保持磁体静止，只改变导体竖直运动的方向
C.保持磁体静止，只改变导体水平运动的方向
D.改变磁极方向，同时改变导体水平运动的方向
（3）从能量转化的角度来分析，感应电流的产生过程是 　 　转化为电能。
（4）完成上述实验后，小珠还想探究“磁场对通电导体的作用”，只需将a、b两接线柱间的器材换为 　 　即可，得出结论：通电导体在磁场中受到力的作用，这个结论是 　 　（选填“发电机”、“电动机”）的原理。

四、计算题（本题包括3个小题，第21题4分，第22题6分，第23题12分，共22分）
21．（4分）已知天然气的热值是7.5×107J/m3，若某家庭一个月用8m3的天然气，则这些天然气完全燃烧时放出的热量为多少？若这些热量全部由热值是3.0×107J/kg的焦炭来提供，应完全燃烧多少千克的焦炭？
22．如图所示电路中，电源电压不变，小灯泡L标有“3V 1.2W”的字样，R1、R2为定值电阻，R1＝15Ω，R2＝30Ω。当开关S闭合，S1、S2都断开时小灯泡L正常发光（不考虑温度对灯丝电阻的影响）。求：
（1）电压表的示数；
（2）当开关S、S1闭合，S2断开时，电流表的示数；
（3）当开关S、S1、S2都闭合时，整个电路消耗的电功率？

23．康康家里有一台电火锅，部分技术参数如下表，图甲是其内部电路的工作原理简图，R1、R2均为阻值不变的加热电阻，通过开关S、S1、S2的通断可实现三个挡位功能的切换，其中S2是能分别与a、b两掷点相连的单刀双掷开关，c水＝4.2×103J/（kg•℃）。
（1）电火锅正常工作时，锅内水温随时间变化的图象如图乙所示。若用高温挡把质量为3.3kg、初温为50℃的水加热到60℃，求此过程中水吸收的热量和电火锅的热效率；
（2）若改用低温挡给（1）问中的水加热，请比较使用高温挡还是低温挡更节能；
（3）求电火锅正常工作时保温挡的电功率。


额定电压
220V
高温挡
1100W
低温挡
440W
保温挡
××W

2021-2022学年内蒙古乌海二中九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，1-12题为单选题，每小题2分，13-15题为多选题，全选对得3分，选对但选不全得2分，共33分）
1．【解答】解：
A、新型冠状病毒主要通过咳嗽或打喷嚏等飞沫传播，病毒属于物质，不是分子，所以不能说明分子在永不停息地运动，故A错误；
B、虽然分子的无规则运动与温度有关，但温度一定时，构成新型冠状病毒中所有分子运动速度大小不一定相同，故B正确；
C、分子的无规则运动与温度有关，温度越高，分子无规则运动越快，所以温度升高时，构成新型冠状病毒中的分子无规则运动更剧烈，故C正确；
D、医用外科口罩中间层的熔喷布经过驻极处理，对病毒起到静电吸附阻隔的作用，故D正确。
故选：A。
2．【解答】解：A．风能、水能是一次能源，电能是二次能源，故A错误；
B．天然气是一种清洁的能源，也是不可再生能源，人类不可以无尽地开发利用，故B错误；
C．太阳能是可再生能源，短时间之内是消耗不完的，故C错误；
D．煤、石油虽然是当今人类利用的主要能源，但不能短期内从自然界得到补充，是不可再生能源，故D正确。
故选：D。
3．【解答】解：
甲图中两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程，此冲程将内能转化为机械能；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图中两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能；
A、四个冲程的正确顺序是乙丁甲丙，故A错误；
B、乙图为吸气冲程，内燃机在做功冲程能获得动力，故B错误；
C、丁图为压缩冲程，在该冲程中将机械能转化为内能，故C正确；
D、丙图为排气冲程，而在做功冲程存在化学能转化为内能的过程，故D错误。
故选：C。
4．【解答】解：A、B、C、D四个小球，因C带正电，
A与C相互吸引，所以根据异种电荷相互吸引和带电体可以吸引轻小物体，可知A带负电荷或者不带电；
A与D相互排斥，根据同种电荷相互排斥，所以A、D一定带异种电荷，所以A带负电荷，D带负电荷；
B、D相互吸引，所以根据异种电荷相互吸引和带电体可以吸引轻小物体，可知B带正电荷或者不带电。
故选：C。
5．【解答】解：A．地球同步卫星相对地面静止，位于赤道平面内，赤道上方，在赤道上每颗卫星信号可覆盖120°的范围，赤道所对应的圆心角是360°，因此全球只需要3颗同步卫星均匀分布，恰好将整个地球覆盖，实现全球通信，故A正确；
B．乌海市第二中学的学生想要看直播，直播信息是通过电磁波传递过来的，故B错误；
C．比赛用数字信号进行信息传递，这种信号形式简单，抗干扰能力强，还可进行加密，故C错误；
D．为了在相同的时间内传输更多的信息，我们应该选择激光作为信息传播的载体，故D错误。
故选：A。
6．【解答】解：
A、物体吸收了热量，温度不一定升高，如晶体在熔化时，吸收热量，温度不变，故A错误；
B、热量是过程量，不能说含有或者具有热量，故B错误；
C、物体内能增加，可能是从外界吸收了热量，也可能是有物体对它做了功，故C错误；
D、发生热传递的条件是存在温度差，温度相同的物体接触时不发生热传递，故D正确。
故选：D。
7．【解答】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。
故选：B。
8．【解答】解：
根据题意“从而将机械运动转化为电流，显示在仪表上”可知，该过程是有感应电流产生，所以报警器的工作原理为电磁感应现象；
A、该实验是奥斯特实验，说明通电导线周围有磁场，故A不符合题意；
B、图中导体通电后能在磁场中运动，将电能转化为机械能，反映了电动机的工作原理，故B不符合题意；
C、该实验说明了同名磁极相互排斥，故C不符合题意；
D、话筒中的线圈振动时会切割磁感线，有感应电流产生，是电磁感应现象，与报警器工作原理相同，故D符合题意；
故选：D。
9．【解答】解：
A、由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；
B、当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；
C、当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；
D、光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。
故选：D。
10．【解答】解：
（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。
（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV 1＝6V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV 2＝1.2V。
（3）电压表V2测L1两端的电压，所以L1两端的电压U1＝UV 2＝1.2V；
由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2＝UV 1﹣UV 2＝6V﹣1.2V＝4.8V。
故选：D。
11．【解答】解：
A．甲灯正常发光时的电压U甲＝6V，由图象可知通过甲灯的电流I甲＝0.3A，由I＝可知，甲灯正常工作时的电阻R甲＝＝＝20Ω，故A错误；
B．由图乙知，当灯的电压为4V时，通过的电流为0.6A，乙灯的实际功率P乙′＝U乙′I乙′＝4V×0.6A＝2.4V，所以当乙灯的实际功率是2.4W时，它两端的实际电压是4V，故B错误；
C．两灯发光时要发热，是通过电流做功改变内能的，故C错误；
D．把甲、乙两灯串联接在7V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象可知，当电路中的电流为0.3A，甲灯的实际电压为6V，乙灯的实际电压为1V时满足电源电压为7V，所以电路中的电流为0.3A，电路的总功率P＝UI＝7V×0.3A＝2.1W，故D正确。
故选：D。
12．【解答】解：（1）甲、乙为两只相同电表，当闭合S1、S2时，甲、乙两表示数之比为3：2，若量表均为电流表，则甲表会将电源短路，故两表均为电压表。
（2）当闭合S1、S2时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为3：2，
由I＝可得：＝＝，因串联电路两端电压等于各部分电压之和，所以＝＝＝，即＝，
（3）设电源电压为U，当两表都为电压表时，闭合S1、S2，两电阻串联，
因串联电路的总电阻等于各分电阻之和，所以电路总功率：P1＝；
同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，电流表甲测量通过R2的电流，电流表乙测量总电流，则电路总功率：P2＝+，
则P1：P2＝：（+）＝R1R2：（R1+R2）2＝1×2：（1+2）2＝2：9。
故选A。
13．【解答】解：A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故A正确；
B、发生双相触电事故时，火线和零线上的电流相同，则漏电保护器不会切断电流，故B错误；
C、家庭电路的电压可认为不变，用电器的总功率过大时，根据I＝可知，干路中的电流过大，所以用电器的总功率过大是家庭电路中电流过大的原因之一，故C正确；
D、安全用电原则是：不接触低压带电体，不靠近高压带电体，故D正确。
故选：ACD。
14．【解答】解：A、电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故A错误；
B、由表盘信息可知，电能表平时工作允许通过的最大电流I最大＝20A，工作电压为220V，
该电能表所在家庭电路用电器同时工作时最大总电功率P最大＝UI最大＝220V×20A＝4400W，故B正确；
C、600r/kW•h表示每消耗1kW•h的电能，电能表转盘转600转，
则转6转消耗的电能W＝kW•h＝0.01kW•h，实际功率P＝＝＝0.6kW＝600W，故C正确；
D、若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间互不影响，是并联的，故D错误。
故选：BC。
15．【解答】解：
AC、电路中，灯与变阻器串联，电压表测灯两端的电压，电流表测电路的电流，滑片移至最大阻值处，
闭合开关，电流表示数为0.2A，小灯泡的功率为0.4W，
根据P＝UI，灯泡两端的电压为：
UL1＝＝＝2V；
根据串联电路的规律及欧姆定律，电源电压：
U＝UL1+IL1×R滑＝2V+0.2A×R滑﹣﹣﹣﹣﹣﹣①，
移动滑片，将滑动变阻器最大阻值的接入电路时，电流表示数为0.4A，小灯泡恰好正常发光，消耗的功率为2W，
灯的电压为：UL2＝＝＝5V，
根据串联电路的规律及欧姆定律，电源电压：
U＝UL2+IL2××R滑＝5V+0.4A×0.25R滑﹣﹣﹣﹣﹣②，
由①②得：
R滑＝30Ω，U＝8V；AC正确；
BD、由欧姆定律，灯泡正常发光时的电阻为：
RL2＝＝＝12.5Ω，
故B错误；
小灯泡正常发光时，滑动变阻器两端的电压为：
U滑＝U﹣UL2＝8V﹣5V＝3V，
变阻器的功率为：
P滑＝U滑I滑＝3V×0.4A＝1.2W，D正确。
故选：ACD。
二、作图题（本题共4分）
16．【解答】解：（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示：

三、实验题（本题包括4个小题，第17题6分，第18题5分，第19题5分，第20题5分，共21分）
17．【解答】解：（1）由于要用酒精灯的外焰加热，所以需先根据酒精灯固定B的高度；
要比较不同物质的吸热情况，需要燃烧相同的燃料，加热不同的液体，所以应选择a、c两套装置；
如果要比较“不同燃料放热本领”，需要用不同的燃料，加热同一种液体，所以应选择a、b两套装置；
（2）用相同的热源给两种液体加热相同的时间，则两种液体吸收的热量相同，即甲吸收的热量等于乙吸收的热量；
由图知：吸收相同的热量，甲升温快，乙升温慢，说明乙液体吸热本领强；
（3）加热6min，即吸收相同热量时，甲的温度从10℃升高到50℃，温度变化了40℃，而乙液体的温度从10℃升高到30℃，温度变化了20℃，据Q吸＝cmΔt得：
c甲＝c乙＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。
故答案为：（1）B；a、c；a、b；（2）等于；乙；（3）2.1×103。
18．【解答】解：（1）滑动变阻器滑片P向右移动时小灯泡变亮，说明电路中电流变大，电阻变小，故变阻器选用右下接线柱与灯泡串联在电路中；如下所示：
；
（2）为了保护电路，连接电路时，开关应处于断开状态；
闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的支路短路或电压表短路，故原因可能是小灯泡短路或电压表短路；
（3）当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，电流为0.24A，则小灯泡的额定功率是：
P＝UI＝2.5V×0.24A＝0.6W；
电压表与灯并联测灯的电压，测量值是准确的，电流表测灯与电压表并联的电流，由并联电路电流的规律，电流表示数大于通过灯的实际电流，根据P＝UI，故所测小灯泡的额定功率偏大。
故答案为：（1）见上图；（2）断开；短路；（3）0.6；大。
19．【解答】解：（1）乙容器外部的电阻与乙容器内部的电阻并联，甲容器内部的电阻在干路中，通过它的电流大于通过乙容器内部电阻的电流，所以乙容器外部的电阻的作用是为了使甲、乙容器内导体的电流不相等；
（2）实验中是通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化。像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法；
（3）由图知，A管的液面高度差比B管的液面高度差大，说明甲容器中气体膨胀程度较大，温度上升得较高，因此甲容器中电阻产生的热量较多；两个电阻的阻值相同，通电时间相同，但电流不同，通过甲的电阻的电流大；由此可得：在电阻相同、通电时间相同的情况下，电流越大，电流产生的热量越多。
故答案为：（1）使通过甲、乙两容器中电阻的电流不同；（2）转换法；（3）甲；通电时间；电流越大。
20．【解答】解：
（1）探究导体切割磁感线时电路中是否有感应电流，判断是否有电流用电流表测量，因为电流微弱，所以ab间安装灵敏电流表。
（2）A、使用磁性更强的磁体，只能改变电流大小，不能改变感应电流方向，说法错误；
B、保持磁体静止，只改变导体竖直运动的方向，导体没有切割磁感线运动，导体中不会产生感应电流，说法错误；
C、保持磁体静止，只改变导体水平运动的方向，导体中感应电流会发生改变，说法正确；
D、改变磁极方向，同时改变导体水平运动的方向，同时改变了两个因素，导体中感应电流方向不变，说法错误。
故选：C；
（3）闭合回路产生感应电流的过程，是机械能转化为电能的过程。
（4）通电导体在磁场中受力运动，电路中有电源有磁场，电路中缺少电源，所以在ab间接电源，利用该实验结论的是电动机。
故答案为：（1）灵敏电流表；（2）C；（3）机械能；（4）电源；电动机。
四、计算题（本题包括3个小题，第21题4分，第22题6分，第23题12分，共22分）
21．【解答】解：8m3天然气完全燃烧放出的热量：Q放＝Vq天然气＝8m3×7.5×107J/m3＝6×108J，
由Q放＝mq焦炭得，放出这些热量需要完全燃烧焦炭的质量：m焦炭＝＝＝20kg。
答：（1）这些天然气完全燃烧时放出的热量为6×108J；
（2）应完全燃烧20千克的焦炭。
22．【解答】解：（1）当开关S闭合，S1、S2都断开时，灯泡L与电阻R1串联，电压表测R1两端的电压，
因串联电路中各处的电流相等，且小灯泡L正常发光，
所以，由P＝UI可得，电路中的电流I＝＝＝0.4A，
由I＝可得，电压表的示数U1＝IR1＝0.4A×15Ω＝6V；
（2）因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝UL+U1＝3V+6V＝9V，
当开关S，S1闭合，S2断开时，电路为R1的简单电路，电流表测电路中电流，
则电流表的示数I1＝＝＝0.6A；
（3）当开关S，S1、S2都闭合时，R1与R2并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路的总电阻R＝＝＝10Ω，
整个电路消耗的电功率P＝＝＝8.1W。
答：（1）电压表的示数为6V；
（2）当开关S、S1闭合，S2断开时，电流表的示数为0.6A；
（3）当开关S、S1、S2都闭合时，整个电路消耗的电功率为8.1W。
23．【解答】解：（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×3.3kg×（60℃﹣50℃）＝1.386×105J；
由图乙可知，用高温挡把质量为3.3kg、初温为50℃的水加热到60℃需要的时间t1＝3min＝180s，
由P＝可知，电火锅消耗的电能：W＝P高t1＝1100W×180s＝1.98×105J，
电火锅的热效率：η＝×100%＝×100%＝70%；
（2）由图以可知，使用低温挡加热的需要的时间t2＝10min＝600s，
由P＝可知，电火锅低温挡消耗的电能：W′＝P低t2＝440W×600s＝2.64×105J，
由于W′＞W，所以使用高温挡加热更节能；
（3）由公式P＝可知，在电压不变时，电阻越小，电功率越大；
在图甲中，当闭合S、S1时，只有电阻R1工作，为低温挡，
由P＝可知，R1的电阻为：R1＝＝＝110Ω，
当闭合S、S1，S2接a，电阻R1和R2并联，为高温挡，则电阻R2的电功率为：P2＝P高﹣P低＝1100W﹣440W＝660W，
所以R2的电阻为：R2＝＝＝Ω，
当S闭合，S1断开，S2接b，电阻R1和R2串联，电火锅处于“保温挡”，则电火锅正常工作时保温挡的电功率为：P保＝＝＝264W。
答：（1）水吸收的热量为1.386×105J；电火锅的热效率为70%；
（2）使用高温挡加热更节能；
（3）电火锅正常工作时保温挡的电功率为264W。
