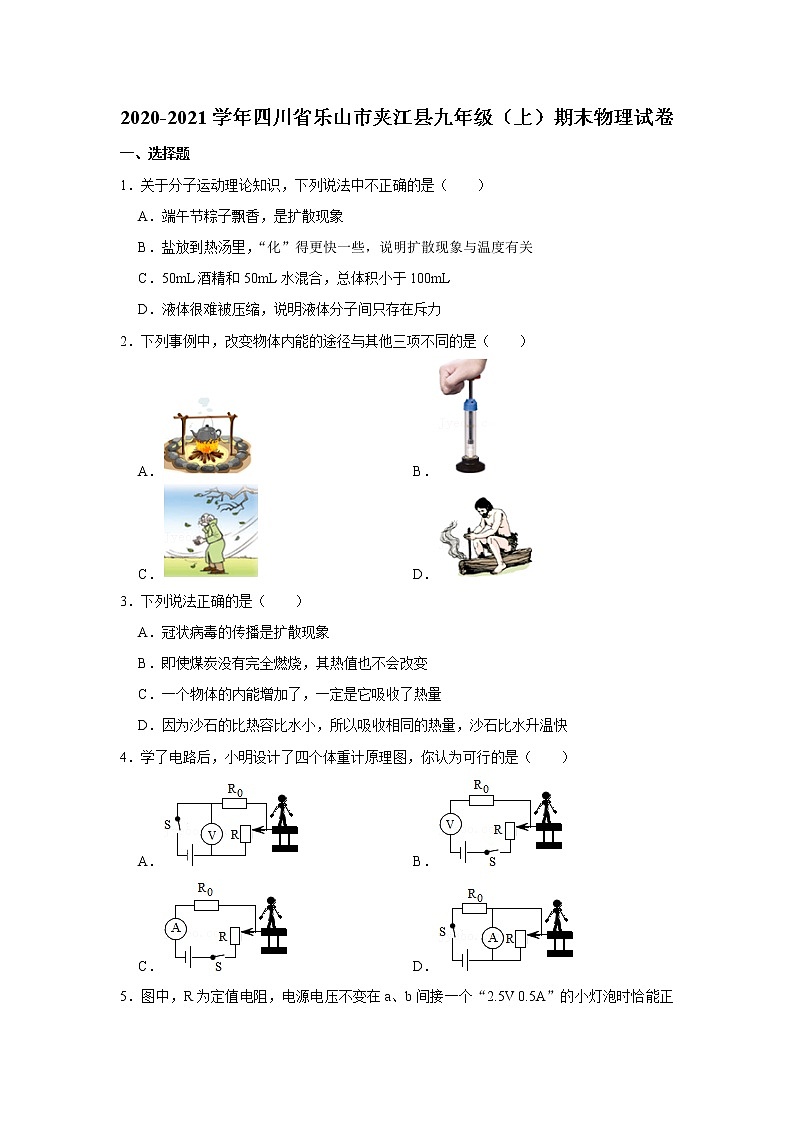

四川省乐山市夹江县2020-2021学年九年级上学期期末物理试题

这是一份四川省乐山市夹江县2020-2021学年九年级上学期期末物理试题，共17页。试卷主要包含了选择题等内容，欢迎下载使用。
1．关于分子运动理论知识，下列说法中不正确的是（ ）
A．端午节粽子飘香，是扩散现象
B．盐放到热汤里，“化”得更快一些，说明扩散现象与温度有关
C．50mL酒精和50mL水混合，总体积小于100mL
D．液体很难被压缩，说明液体分子间只存在斥力
2．下列事例中，改变物体内能的途径与其他三项不同的是（ ）
A．B．
C．D．
3．下列说法正确的是（ ）
A．冠状病毒的传播是扩散现象
B．即使煤炭没有完全燃烧，其热值也不会改变
C．一个物体的内能增加了，一定是它吸收了热量
D．因为沙石的比热容比水小，所以吸收相同的热量，沙石比水升温快
4．学了电路后，小明设计了四个体重计原理图，你认为可行的是（ ）
A．B．
C．D．
5．图中，R为定值电阻，电源电压不变在a、b间接一个“2.5V 0.5A”的小灯泡时恰能正常发光。若换接一个“2.5V 0.6A”的小灯泡时，则（ ）
A．比正常发光暗
B．仍能正常发光
C．比正常发光亮
D．条件不足，发光程度不能确定
6．一瓶酒精用去一半后，剩下的酒精（ ）
A．热值不变，比热容减小一半
B．热值和比热容都减小一半
C．热值减小一半，比热容不变
D．热值不变，比热容不变
7．物理兴趣小组设计了一种声光报警器，其电路实物连接如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A．灯亮，铃一定响B．灯亮，铃一定不响
C．铃响，灯一定亮D．铃响，灯一定不亮
8．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个相同水果电池串联后可提供更高电压
D．水果电池将内能转化为电能
9．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转B．小灯泡发光
C．电压表指针明显偏转D．电池被烧坏
10．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．B．
C．D．
11．如图所示，电路两端的总电压保持不变，要使电流表的示数最大，下列做法正确的是（ ）
A．S1、S2都断开B．S1断开，S2闭合
C．S1闭合，S2断开D．S1、S2都闭合
12．在家过年，安全第一。关于用电符合安全要求的是（ ）
A．家庭电路中，把开关接在火线和灯泡之间
B．使用测电笔时，手指必须接触笔尖金属体
C．所有用电器都必须用三孔插座
D．用电器着火时，应迅速向用电器泼水
13．如图所示，在左、右两个相同容器中分别装有初温均为20℃的等量的水，通电一段时间后，左、右两容器中水的温度分别上升到80℃和40℃，由此可知（ ）
A．R1＝2R2B．R1＝4R2C．R1＝3R2D．R1＝9R2
14．如图是电阻甲和乙的U﹣I图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其电阻值为5Ω且等于甲的阻值
C．将甲和乙串联，若电流为0.3A，则它们两端总电压为3V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.5A
15．如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．丙冲程的能量转化过程和摩擦生热相同
B．丁冲程是对外输出动力的冲程
C．一个工作循环的正确顺序是：甲丙丁乙
D．甲冲程有明显的机械能与内能转化过程
16．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大阻值R＝60Ω．不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．开关S断开时，电压表没有示数
B．灯泡L正常发光时，滑动变阻器消耗的电功率为6W
C．开关S闭合后，灯泡L的最小电功率约为0.48W
D．开关S闭合后移动滑片P，当电压表的示数减少1V时，滑动变阻器两端的电压就增加1V
二.填空题（本大题共3小题，每空1分，共8分）
17．一台汽油机飞轮的转速为3600r/min，在1s内汽油机对外做了 次功。如果汽油机在一段时间内消耗了0.5kg汽油，若这些汽油完全燃烧，可放出热量 J．汽油机用水作冷却液，是利用水的 大的特点。（q汽油＝4.6×107J/kg）
18．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象。这是因为塑料丝带了 电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为 ，塑料丝带电的实质是 在物体间转移。
19．某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为 安，该导体的电阻为 欧；增大该导体两端的电压，其电阻值 （选填“增大”“不变”或“减小”）。
三.作图题（本大题共两小题，共6分）
20．当闭合开关S1，灯L1发光，再闭合S2灯L1、L2都发光。断开S1、闭合S2，两灯都不发光，闭合S1和S2时，两灯同时发光，根据题意连接图的实物电路。
21．用笔画线代替导线，将图中的灯泡和三孔插座正确连入家庭电路中。
四.实验题与探究题（本大题共两小题，共14分）
22．甲图是用伏安法测定电阻的电路图。
（1）该实验的实验原理是 。
（2）如果闭合开关后发现，电流表指针向左偏转（乙图），产生故障的原因可能是 ，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V时，电流表的示数如丙图，则被测电阻的阻值Rx＝ Ω。
23．学校实验室有一根长略大于60cm的均匀电阻丝，小明等同学打算探究这根电阻丝不同长度的电阻与对应长度的关系。已知这根电阻丝总电阻约6Ω．他们设计了如图甲所示电路示意图，电源电压3V，电阻丝拉直固定在木板上的a、b两点，P为鳄鱼夹。
完成实验，回答下列问题：
（1）电流表应选用 （选填序号）。
A．电流表A1（0～60mA）
B．电流表A2（0～0.6A）
C．电流表A3（0～3.0A）
（2）正确连接电路，断开开关，鳄鱼夹P夹接在电阻丝上靠近b端某位置，用刻度尺测鳄鱼夹与a端间电阻丝长度L，闭合开关，读取电流表示数I；断开开关，将鳄鱼夹P向a端移动约10cm，重复前面的操作。6次测得的电阻丝长度L和对应电流表示数I如下表所示。
（3）计算接入电路电阻丝的电阻R，并填在上表中。请补填根据第2次测量算出的电阻丝的电阻R2＝ Ω。
（4）请在图乙的坐标系中，制定纵横坐标的标度，把上表中数据在坐标系中描点，然后画出图象。
（5）根据你画出的图象， （选填“可以”或“不可以”）得到结论：在误差范围内，电阻丝的电阻与其长度成正比。
五.计算题（12分，每道6分）
24．在如图所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧 2安”字样。只闭合开关S1，电流表示数为0.3安。
①求电阻R1的阻值；
②求通电10秒钟，电流通过电阻R1所做的功W；
③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P最小。
25．养生壶是一种用于养生保健的可以烹饮的容器，小明家买了一个养生壶（如图），其铭牌如表所示，求：
（1）该养生壶正常工作时，其电阻的阻值多少？
（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg•℃）]
（3）小明关闭了家中的其他所有用电器，只用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？
2020-2021学年四川省乐山市夹江县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题
1．【解答】解：A、能闻到粽子的香味，是由于有香味的物质分子在不停地做无规则运动进入到空气中，所以是扩散现象。故A正确；
B、分子扩散与温度有关，温度越高，分子无规则运动越剧烈，扩散越快。所以盐放到热汤里，“化”得更快一些。故B正确；
C、50mL的酒精和50mL的水混合之后，总体积小于100mL，这是由于分子间存在间隙，水分子与酒精分子相互进入对方分子间的空隙，从而使总体积变小。故C正确；
D、液体很难被压缩，说明分子间有斥力；同时液体分子之间也存在引力。故D错误。
故选：D。
2．【解答】解：
A、柴火烧水是通过热传递的方式改变内能的；
BCD、压缩空气发热、搓手取暖、钻木取火都是做功使物体的内能增加的；
显然A选项与其它三个选项改变物体内能的方式不同。
故选：A。
3．【解答】解：
A．新冠病毒属于微生物，它通过飞沫传播是微生物所做的机械运动，不是分子的运动，不属于扩散现象，故A错误；
B．热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否燃烧无关，故B正确；
C．一个物体的内能增加可能是吸收了热量，也可能是外界对此物体做功，故C错误；
D．因为沙石的比热容比水小，所以相同质量的沙石和水吸收相同的热量，沙石比水升温快，故D错误。
故选：B。
4．【解答】解：
①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意。
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意。
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意。
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意。
故选：C。
5．【解答】解：根据I＝可得：
“2.5V、0.5A”的小灯泡的电阻：R1＝＝＝5Ω，
“2.5V、0.6A”的小灯泡的电阻：R2＝＝≈4.1Ω，
所以，R1＞R2，
当接入“2.5V、0.6A”的小灯泡时，a、b两点间的电阻变小，则该灯泡分得的电压小于2.5V，故实际功率小于额定功率，比正常发光暗些。
故选：A。
6．【解答】解：酒精的比热容、热值两个物理量，都是表示酒精的某种特性；是从不同的角度来描述酒精的特性，只与物质的种类和状态有关，是一般不发生变化的量；一瓶酒精用去一半，则剩下的酒精的比热容、热值不变。
故选：D。
7．【解答】解：由电路图可知，只闭合下面的开关时，灯泡和电铃串联，此时灯亮铃响，
两开关同时闭合时，电铃被短路，电路为灯泡的简单电路，则灯亮铃不响，
综上可知，灯亮铃不一定响，铃响灯一定亮，故ABD错误、C正确。
故选：C。
8．【解答】解：
A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B、由图知电压表的量程为0﹣3V，分度值为0.1V，水果电池的电压为0.6V，故B错误；
C、两个相同水果电池串联后可提供更高电压，故C正确；
D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选：C。
9．【解答】解：由图知道电压表与电流表、灯泡串联，由于电压表的内阻很大，所以电路的电流几乎为零，故电流表指针几乎没有偏转、灯泡不会发光、电池也不会被烧坏；根据串联分压原理知道，电压表两端的电压几乎等于电源电压，故电压表指针明显偏转，故只有C符合题意。
故选：C。
10．【解答】解：
A图滑动变阻器的接线柱接C和D，无电阻丝连入电路。此选项不符合题意；
B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分。当滑片P向左滑动时，PB电阻丝长度变大，电阻变大。此选项不符合题意；
C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分。无论怎样移动滑片，滑动变阻器接入电路电阻不变。此选项不符合题意；
D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分。当滑片P向左滑动时，AP电阻丝长度变小，电阻变小。此选项符合题意。
故选：D。
11．【解答】解：由图可知，当S1、S2都闭合时，通过R1、R2、R3的电流路径如下图所示，
所以可以判断R1、R2和R3并联，电流表测的是干路中的总电流；根据并联电路的特点，并联电路的总电阻小于任何一条支路电阻，即此时总电阻最小，根据I＝可知，此时电路中的电流最大，即电流表的读数最大。
故选：D。
12．【解答】解：
A．家庭电路中，为安全起见，灯泡的开关一定接在灯泡和火线之间，故A符合安全要求；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能接触笔尖金属体，容易发生触电，故B不符合安全要求；
C．小功率的用电器用双孔插座，大功率有金属外壳的用电器用三孔插座，故C不符合安全要求；
D．生活用水是导体，用电器着火时，如果向用电器泼水，会造成触电，故D不符合安全要求。
故选：A。
13．【解答】解：两容器内装有质量和初温都相等的水，通电一段时间后，左、右两容器中水的温度分别上升到80℃和40℃，则左边容器内水升高的温度为80℃﹣20℃＝60℃，右边容器内水升高的温度为40℃﹣20℃＝20℃，升高的温度之比为60℃：20℃＝3：1，根据公式Q＝cm△t可知，水吸收的热量之比为3：1，即R1和R2放出的热量之比为3：1；由于电流和通电时间相同，根据Q＝I2Rt可知，电阻之比等于热量之比，即R1：R2＝3：1，R1＝3R2。
故选：C。
14．【解答】解：A、根据图中信息可知：当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误；
B、根据图中信息可知：当乙两端电压为2.5V时，通过它的电流为0.5A，故它的电阻R＝＝＝5Ω，此时甲和乙的电压和电流都相等，所以甲的电阻也是5Ω，故B正确；
C、将甲和乙串联，若电流为0.3A，则通过两电阻的电流均为0.3A，由图象可知：此时U甲＝1.5V，U乙＝0.5V，由串联电路中总电压等于各分电压之和可知它们两端的电压：U总＝U甲+U乙＝1.5V+0.5V＝2V，故C错误；
D、根据图中信息可知：若甲和乙并联，若电压为1V，则它们两端的电压均为1V，由图象可知此时I甲＝0.2A，I乙＝0.4A，由并联电路中干路电流等于各支路电流之和可知，干路电流：I总＝I甲+I乙＝0.2A+0.4A＝0.6A，故D错误。
故选：B。
15．【解答】解：
甲图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
乙图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将化学能转化为内能，内能再转化为机械能；
丙图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能；
丁图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
A、丙冲程中机械能转化为内能，摩擦生热也是机械能转化为内能，能量的转化是相同的，故A正确；
B、丁冲程是排气冲程，不是对外输出动力的冲程，故B错误；
C、热机的四个冲程依次是吸气冲程、压缩冲程、做功冲程、排气冲程，即甲丙乙丁，故C错误；
D、甲冲程是吸气冲程，没有能量的转化，故D错误。
故选：A。
16．【解答】解：由电路图可知，开关S闭合时，滑动变阻器与灯泡串联，电压表测灯泡两端电压；
（1）S断开时，电压表通过变阻器与电源连通，电压表测电源的电压，所以此时电压表的示数为12V，故A错误；
（2）灯泡正常发光时的电压为6V，功率为3W；
因为串联电路中总电压等于各分电压之和，所以此时滑动变阻器两端的电压：UR＝U﹣UL＝12V﹣6V＝6V；
因为串联电路中各处的电流相等，根据P＝UI可知，此时滑动变阻器消耗的电功率和灯泡消耗的电功率相等，即为3W，故B错误；
（3）灯泡的电阻：RL＝＝＝12Ω，
当滑动变阻器接入电路中的电阻最大时，灯泡消耗的电功率最小，
因为串联电路中总电阻等于各分电阻之和，当变阻器的最大电阻连入电路时，电路的总电阻最大，
根据欧姆定律可知，此时电路中的最小电流：I＝＝＝A，
灯泡的最小电功率：PL＝I2RL＝（A）2×12Ω≈0.33W，故C错误；
（4）S闭合时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，因此电压表示数减小1V，灯泡L两端的电压就减小1V，由串联电路的电压特点可知，滑动变阻器两端的电压也就增大1V，故D正确。
故选：D。
二.填空题（本大题共3小题，每空1分，共8分）
17．【解答】解：
汽油机飞轮转速是3600r/min＝60r/s，每秒钟飞轮转动60圈，完成30个工作循环，对外做功30次；
0.5kg汽油完全燃烧放出的热量：
Q放＝mq＝0.5kg×4.6×107J/kg＝2.3×107J；
因为水的比热容较大，所以常用来作为冷却液使用。
故答案为：30；2.3×107；比热容。
18．【解答】解：将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象。这是因为塑料丝带有同种电荷，同种电荷相互排斥。这种使塑料丝带电的方法叫摩擦起电；塑料丝带电的实质是电子的转移。
故答案为：同种；摩擦起电；电子。
19．【解答】解：
通过导体的电流为I＝＝＝0.3A；
由I＝可得，该导体的电阻为R＝＝＝20Ω；
电阻是导体本身的一种性质，与导体的材料、长度和横截面积和温度有关，与导体两端的电压和通过的电流无关，因此当导体两端的电压增大时，导体的电阻不变。
故答案为：0.3；20；不变。
三.作图题（本大题共两小题，共6分）
20．【解答】解：经分析可知，灯L1、L2并联，开关S1位于干路，开关S2位于L2支路，
从电源的正极出发，依次串联S1、L1回到电源负极，然后把S2和L2串联后并联在L1两端，如下图所示：
21．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
四.实验题与探究题（本大题共两小题，共14分）
22．【解答】解：（1）实验原理：R＝；
（2）闭合开关后，电流表指针向左偏转，这是由于电流表正负接线柱接反了造成的；
由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，其示数为0.24A；
则被测电阻的阻值：R＝＝＝10Ω。
故答案为：（1）R＝；（2）电流表正负接线柱接反了；10。
23．【解答】解：（1）根据实验数据可知，当电路中接入的阻值为1Ω时，电路的电流：I最大＝＝＝3A，所以选用0～3A的电流表，故选C；
（3）由I＝可得，电阻丝R2的电阻：R2＝＝＝5Ω；
（4）根据表中数据描点，然后用直线将各点连接起来，如下图所示：
（5）根据图象可知，R与L的图象是一条直线，即R与L成正比，所以可以得出的结论为：在误差范围内，电阻丝的电阻与其长度成正比。
故答案为：（1）C；（3）5；（4）如图；（5）可以。
五.计算题（12分，每道6分）
24．【解答】解：
①只闭合开关S1，电路为只有R1的简单电路，电阻R1的阻值为：
R1＝＝＝10Ω；
②通电10秒钟，电流通过电阻R1所做的功为：
W＝UI1t＝3V×0.3A×10s＝9J；
③闭合开关S2，R1R2并联，要使R1和R2消耗的总功率最小，即电路中总电阻最大，即滑动变阻器滑片P移至最右端，通过R2的最小电流为：
I2＝＝＝0.15A；
电路中最小电流I＝I1+I2＝0.3A+0.15A＝0.45A；
则最小总功率P最小＝UI＝3V×0.45A＝1.35W。
答：
①电阻R1的阻值为10Ω；
②通电10秒钟，电流通过电阻R1所做的功W为9J；
③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，此最小总功率P最小为1.35W。
25．【解答】解：（1）由P＝可得，养生壶正常工作时的阻值：
R＝＝＝40Ω；
（2）水的体积：
V＝2L＝2dm3＝2×10﹣3m3，
由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×2×10﹣3m3＝2kg，
在一个标准大气压下水的沸点是100℃，则水所需吸收热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J；
（3）此过程中养生壶消耗的电能：
W＝kW•h＝0.1kW•h，
养生壶的实际功率：
P′＝＝＝1.2kW。
答：（1）该养生壶正常工作时，其电阻的阻值为40Ω；
（2）此过程中水吸收的热量是6.72×105J；
（3）此过程中养生壶消耗的电能为0.1kW•h，实际电功率是1.2kW。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/19 18:09:50；用户：小吴老师；邮箱：rFmNt0PUPN61rW1YwPH0yM1Das@；学号：28286588序号
1
2
3
4
5
6
L/cm
60.0
50.0
40.0
30.0
20.0
10.0
I/A
0.51
0.60
0.73
1.05
1.48
2.95
算出的电阻R/Ω
5.9
？
4.1
2.9
2.0
1.0
型号
HX﹣201504
额定电压
220V
额定功率
1210W
容量
2L
