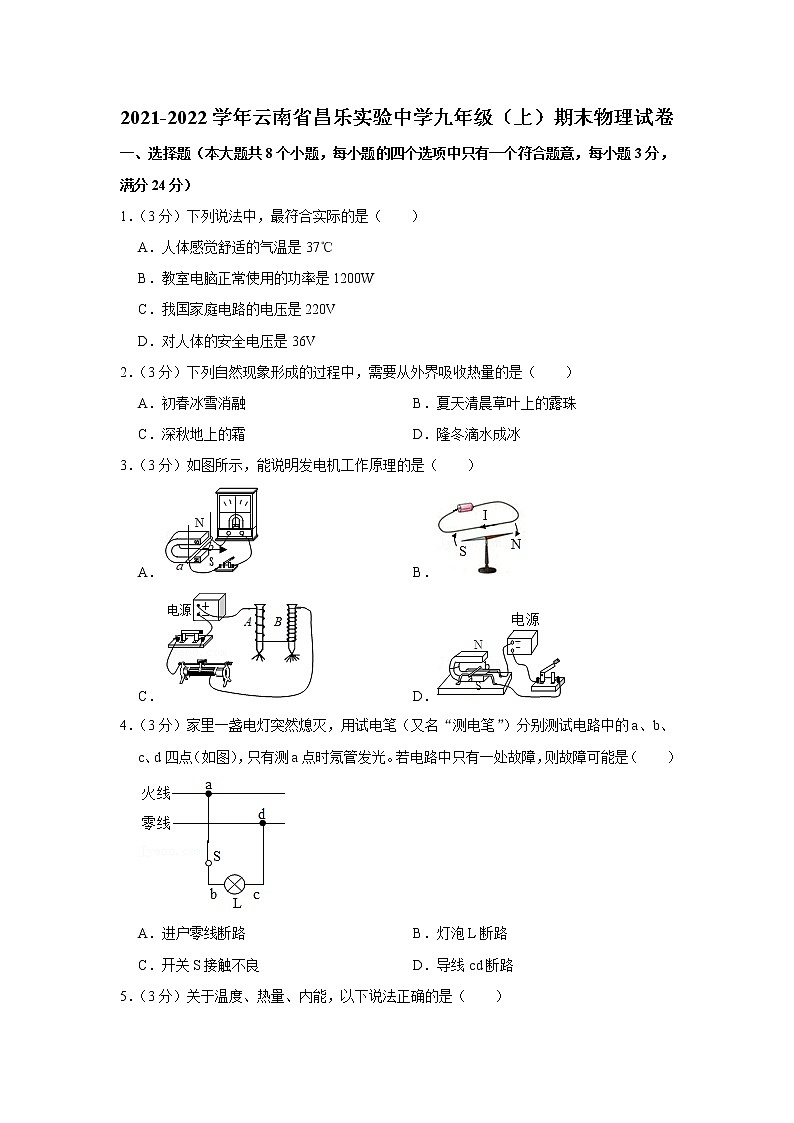

2021-2022学年云南省昌乐实验中学九年级（上）期末物理试卷
一、选择题（本大题共8个小题，每小题的四个选项中只有一个符合题意，每小题3分，满分24分）
1．（3分）下列说法中，最符合实际的是（　　）
A．人体感觉舒适的气温是37℃
B．教室电脑正常使用的功率是1200W
C．我国家庭电路的电压是220V
D．对人体的安全电压是36V
2．（3分）下列自然现象形成的过程中，需要从外界吸收热量的是（　　）
A．初春冰雪消融 B．夏天清晨草叶上的露珠
C．深秋地上的霜 D．隆冬滴水成冰
3．（3分）如图所示，能说明发电机工作原理的是（　　）
A． B．
C． D．
4．（3分）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）

A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路

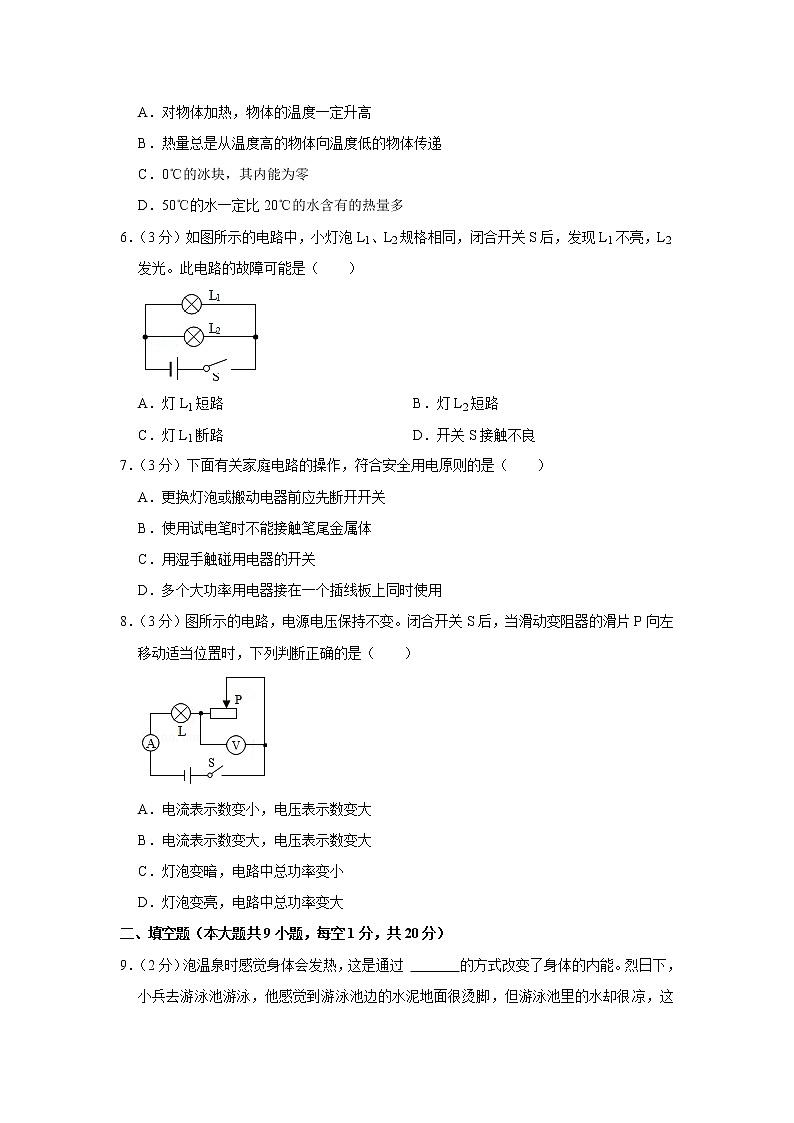

5．（3分）关于温度、热量、内能，以下说法正确的是（　　）
A．对物体加热，物体的温度一定升高
B．热量总是从温度高的物体向温度低的物体传递
C．0℃的冰块，其内能为零
D．50℃的水一定比20℃的水含有的热量多
6．（3分）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（　　）

A．灯L1短路 B．灯L2短路
C．灯L1断路 D．开关S接触不良
7．（3分）下面有关家庭电路的操作，符合安全用电原则的是（　　）
A．更换灯泡或搬动电器前应先断开开关
B．使用试电笔时不能接触笔尾金属体
C．用湿手触碰用电器的开关
D．多个大功率用电器接在一个插线板上同时使用
8．（3分）图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小
D．灯泡变亮，电路中总功率变大
二、填空题（本大题共9小题，每空1分，共20分）
9．（2分）泡温泉时感觉身体会发热，这是通过 　 　的方式改变了身体的内能。烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的 　 　较大的缘故。

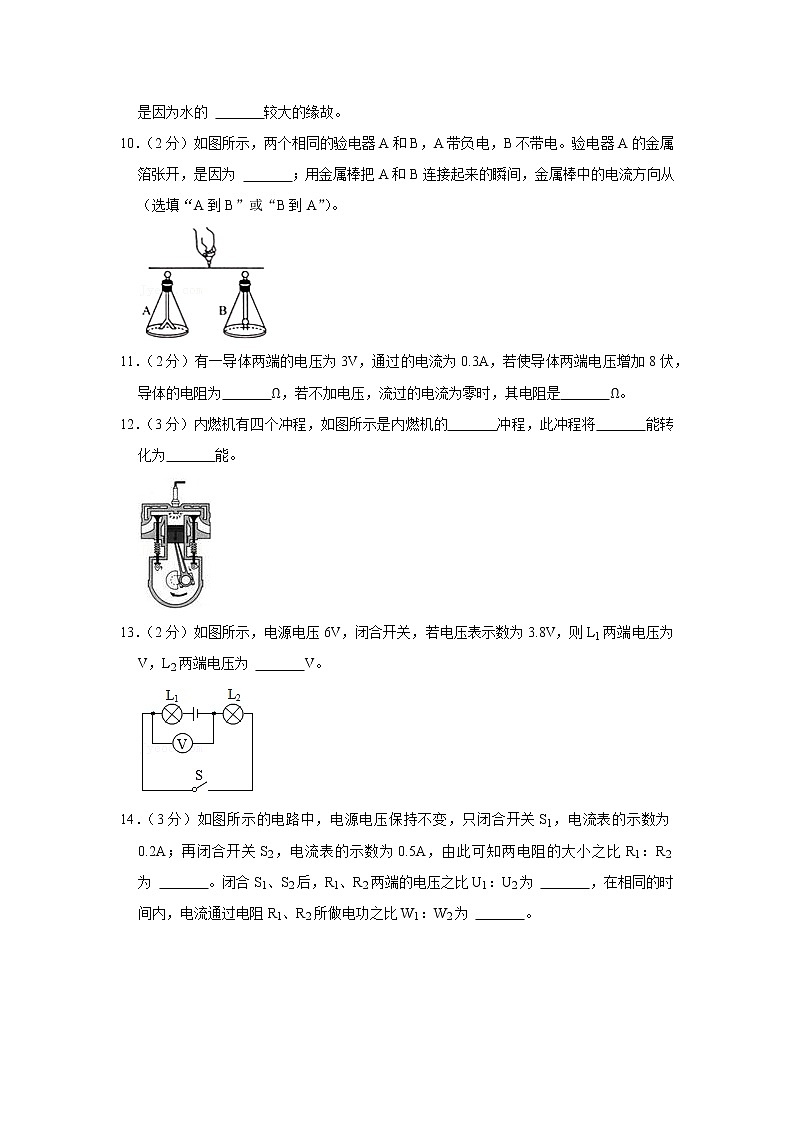

10．（2分）如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属箔张开，是因为 　 　；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从 　 　（选填“A到B”或“B到A”）。

11．（2分）有一导体两端的电压为3V，通过的电流为0.3A，若使导体两端电压增加8伏，导体的电阻为　 　Ω，若不加电压，流过的电流为零时，其电阻是　 　Ω。
12．（3分）内燃机有四个冲程，如图所示是内燃机的　 　冲程，此冲程将　 　能转化为　 　能。

13．（2分）如图所示，电源电压6V，闭合开关，若电压表示数为3.8V，则L1两端电压为 　 　V，L2两端电压为 　 　V。

14．（3分）如图所示的电路中，电源电压保持不变，只闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数为0.5A，由此可知两电阻的大小之比R1：R2为 　 　。闭合S1、S2后，R1、R2两端的电压之比U1：U2为 　 　，在相同的时间内，电流通过电阻R1、R2所做电功之比W1：W2为 　 　。

15．（2分）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数　 　，电压表示数与电流表示数之比　 　。（两空均选填“变大”、“变小”或“不变”）

16．（2分）甲灯标有“6V 1.5W”的字样，乙灯标有“6V 6W“的字样，若将它们串联后接入电压为6V的电路中，两灯中较亮的是　 　灯（选填“甲”或“乙”），此时甲灯的实际功率为　 　W。
17．（2分）某品牌的电动机，当加在它两端的电压为U1时，电动机不转，测得通过电动机的电流为I1；若加在它两端的电压增大到U2时，电动机正常工作，测得此时流过电动机的电流是I2。那么该电动机线圈的电阻为　 　。电动机正常工作时因发热损失的功率为　 　。（均用字母表示）
三、作图、实验及探究题（本大题共4个小题，共32分）
18．（3分）如图所示，电能表的示数为 　 　kW•h。

19．（3分）把带有开关的电灯，三孔插座正确地连入图7中的家庭电路中。

20．（3分）如图，已知静止在通电螺线管右端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正负极。


21．（7分）如图是探究“水的沸腾”的实验装置。当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录。

（1）图甲中温度计的示数为　 　℃．图乙中，表示水在沸腾时的现象是其中的　 　图。
（2）根据实验数据，做出了水的温度随时间变化的图象，如图丙所示。由图象可知，在当时条件下，水的沸点是　 　℃，此时烧杯内水面上方的气压　 　（填“大于”、“等于”或“小于”）1标准大气压。
（3）水在沸腾过程中，需要　 　（选填“吸收”或“放出”）热量，温度　 　（选填“升高”或“不变”或“降低”）。
（4）水沸腾时，杯口附近出现大量“白气”。“白气”是水蒸气遇冷　 　（填物态变化名称）形成的。
22．（8分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。根据图甲所示的电路图进行实验。

（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整；
（2）连接电路时，开关应 　 　，滑动变阻器滑片P应处于 　 　（选填“A”或“B”）端；
（3）闭合开关，发现电流表有示数，电压表指针几乎无偏转，原因可能是 　 　；
（4）实验中滑动变阻器的主要作用是 　 　；
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为 　 　A；
（6）实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的，帮小明分析出错的是第 　 　次，原因是 　 　。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
23．（8分）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。

（1）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障是 　 　。
（2）排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为 　 　A，小灯泡的额定功率为 　 　W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率 　 　（填“大于”、“小于”或“等于”）1.08W。
（3）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为 　 　V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应 　 　（填“变大”“变小”或“不变”）。
②实验结论是电压一定时，　 　。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是 　 　。
四、综合题（本大题共3个小题，共24分）要求：（1）语言表述简练、准确；（2）写出必要的运算和推理过程（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
24．（7分）某中学锅炉房每天要将2000kg水从20℃加热到100℃.求：
（1）这些水要吸收热量为多少？[水的比热容为4.2×103J/（kg•℃）]
（2）用煤气作为燃料来烧水，设煤气完全燃烧释放热量的80%被水吸收，煤气完全燃烧要放出多少热量？
（3）学校每天因烧水要消耗多少kg煤气？（煤气的热值q＝4.2×107J/kg）
25．（8分）如图所示，灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化），定值电阻R1＝28Ω，当开关S1、S2、S3全部闭合时，灯泡正常发光，电流表示数为0.75A．求：
（1）电源电压U；
（2）定值电阻R0的大小；
（3）当S1闭合，S2、S3断开时，电路消耗的功率。

26．（9分）图甲是小明家电热水壶内部的简化电路图，其中R1为加热管，R2为限流电阻，只有加热管R1放出的热量能被水吸收。S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下表是该电热水壶的铭牌。

XX牌电热水壶
额定电压
220V
额定容量
1.2L
额定加热功率
880W
额定功率
50Hz
（1）加热水壶处于加热状态时，手动开关S、S2应处于什么状态？正常工作时，通过加热管R1的电流为多少？
（2）水烧开后，让电热水壶处于保温状态，若R2＝165Ω，则电热水壶的保温功率为多少？
（3）小明发现在晚上用电高峰时烧开一壶水比白天用时长，晚上他进行了测量，关掉家里其他电器，仅电热水壶工作，他观察到家里电能表（如图乙）1min转盘转了40转，则晚上烧水时电热水壶的实际功率为多少？

2021-2022学年云南省昌乐实验中学九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题，每小题的四个选项中只有一个符合题意，每小题3分，满分24分）
1．【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右。故A不符合实际；
B、教室中的电脑正常工作的电流在1A左右，其功率在P＝UI＝220V×1A＝220W左右。故B不符合实际；
C、在我国，家用电器正常工作的电压一般是220V，为保证它们正常工作，与之配套的家庭电路电压也是220V．故C符合实际；
D、经验证明，只有不高于36V的电压对人体才是安全的。故D不符合实际。
故选：C。
2．【解答】解：A、初春冰雪消融为熔化现象，熔化吸热，故A正确；
B、夏天清晨草叶上的露珠是液化现象，液化放热，故B错误；
C、深秋地上的霜是凝华现象，凝华放热，故C错误；
D、隆冬滴水成冰是凝固现象，凝固放热，故D错误。
故选：A。
3．【解答】解：A、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故A正确；
B、图中是奥斯特实验，说明了电流周围存在磁场，故B错误；
C、这是研究电磁铁的磁性强弱与螺线管匝数关系的实验，故C错误；
D、电路中有电源，这是研究通电导体在磁场中受力的实验，是电动机的原理，故D错误。
故选：A。
4．【解答】解：用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良，故C正确，ABD错误。
故选：C。
5．【解答】解：
A、对物体加热，物体温度不一定升高，例如晶体的熔化过程中物体吸热但温度不变。故A错误；
B、发生热传递的条件是物体之间有温度差，热量总是从温度高的物体向温度低的物体传递，故B正确；
C、一切物体都具有内能，冰块的温度为0℃，但其内能不为0，故C错误。
D、热量是一个过程量，不能说含有热量，只能说吸收热量或放出热量，故D错误。
故选：B。
6．【解答】解：由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。
当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。
故选：C。
7．【解答】解：
A、为了用电的安全，更换灯泡、搬动电器前应断开电源开关，故A正确；
B、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故B错误；
C、生活用水是导体，用湿手触碰用电器的开关易触电，故C错误；
D、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故D错误。
故选：A。
8．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；
由串联电路的分压特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故AB错误；
由串联电路的电压规律可知，灯泡两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI可知，灯泡的实际功率变大，则灯泡变亮，电源电压保持不变，由P＝UI可知，电路的总功率变小，故C错误，D正确。
故选：D。
二、填空题（本大题共9小题，每空1分，共20分）
9．【解答】解：
（1）人在泡温泉的过程中，身体从水中吸收热量，所以身体会变热，这是通过热传递的方式改变了身体的内能；
（2）烈日下游泳池旁的水泥地面热得烫脚，而池中的水却不怎么热，是因为水的比热容大，在同等情况下，吸收热量，水的温度不如水泥地面温度变化明显。
故答案为：热传递；比热容。
10．【解答】解：
（1）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开，是因为同种电荷相互排斥；
（2）验电器A带负电，说明A有多余的电子，而验电器B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由A向B移动；因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向由B到A。
故答案为：同种电荷相互排斥；B到A。
11．【解答】解：由I＝可得，导体的电阻：
R＝＝＝10Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，若不加电压，流过的电流为零时，导体的电阻仍为10Ω不变。
故答案为：10；10。
12．【解答】解：如图，进气门和排气门都是关闭的，活塞下行，可以判断是做功冲程；该冲程中高温高压燃气推动活塞做功，将内能转化为机械能；
故答案为：做功；内；机械。
13．【解答】解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即UL2＝3.8V；
因为串联电路两端电压等于各部分电压之和，所以L1两端的电压：UL1＝U﹣UL2＝6V﹣3.8V＝2.2V。
故答案为：2.2；3.8。
14．【解答】解：由电路图可知，当只闭合开关S1时，电路为R1的简单电路，电流表的示数为通过R1的电流，即：I1＝0.2A；
当再闭合开关S2时，两电阻并联，电流表测干路电流，
因为并联电路中各支路独立工作、互不影响，
所以，闭合开关S2时，通过R1的电流不变，
因为并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A，
因为并联电路中各支路两端的电压相等，则R1、R2两端的电压之比U1：U2＝1：1，
所以，由I＝可得：
＝＝＝＝＝3：2，
由W＝UIt可得，闭合S、S1后，R1与R2的电功之比：
＝＝＝＝2：3。
故答案为：3：2；1：1；2：3。
15．【解答】2解：（1）当P向左移动时，滑动变阻器接入电路的阻值变小，
电路总电阻R变小，电源电压U不变，由I＝可知电路电流变大，电流表示数变大。
（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压U1，
由欧姆定律可知R1＝，由于电阻R1不变，则电压表与电流表示数的比值不变。
故答案为：变大；不变。
16．【解答】解：由P＝可得，
甲灯电阻R1＝＝＝24Ω；
乙灯电阻R2＝＝＝6Ω，
将它们串联后使用，电路中的电流I＝＝＝0.2A，
甲灯的实际功率P实1＝I2R1＝（0.2A）2×24Ω＝0.96W，
乙灯的实际功率P实2＝I2R2＝（0.2A）2×6Ω＝0.24W，
灯泡的亮度取决于其实际功率的大小，因为P实1＞P实2，所以甲灯较亮；
故答案为：甲；0.96。
17．【解答】解：电动机不转时，电能全部转化为电阻发热产生的热量，根据欧姆定律可知，线圈电阻为：R＝
电动机正常工作时因发热损失的功率为：P热＝R＝×。
故答案为：；×。
三、作图、实验及探究题（本大题共4个小题，共32分）
18．【解答】解：由图可知电能表的示数为5652.8kW•h。
故答案为：5652.8。
19．【解答】解：（1）零线直接进入灯泡的螺旋套；火线先接入开关，再进入灯泡顶端的金属点。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

20．【解答】解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针S极靠近的螺线管右端一定是N极，其左端为S极；
在磁体的外部，磁感线方向从N极指向S极，方向向左；根据图示的线圈绕向和螺线管的N极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极；如下图所示：

21．【解答】解：
（1）从图中知，温度计的分度值为1℃，所以当时的温度为96℃．A中气泡在上升过程中体积逐渐变大，所以是沸腾时的现象。
（2）从图象可以看出水在沸腾过程中保持98℃不变，所以沸点为98℃；气压小于标准大气压时，沸点低于100℃；
（3）水沸腾时，不断吸收热量，温度保持不变。
（4）白气是高温水蒸气遇冷形成的小水珠，是液化现象。
故答案为：（1）96；A；（2）98；小于；（3）吸收；不变；（4）液化。
22．【解答】解：（1）由图丙知，电流表选用小量程与电阻串联，变阻器按上下各选一个接线柱与电阻串联接入电路中，如下图所示：
；
（2）为了保护电路，连接电路时，开关应断开，滑动变阻器滑片P应处于阻值最大处，即B端；
（3）闭合开关，发现电流表有示数，说明电路是通路，电压表指针几乎无偏转，说明电压表并联的电路短路或电压表短路或电压表断路，故原因可能是定值电阻短路（或电压表短路或电压表断路）；
（4）在研究导体中的电流与导体两端的电压时，为得出普遍性的规律，要多次测量，故滑动变阻器起到主要作用是：改变电阻两端的电压和通过的电流；
（5）实验过程中，电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.3A；
（6）已知滑动变阻器（20Ω、2A）、定值电阻（5Ω）、干电池（1.5V）两节，即电源电压为3V，
由图可知，滑动变阻器与定值电阻串联，在第一次实验时，滑动变阻器调到阻值最大处，即20Ω，因为定值电阻为5Ω，其电阻之比为4：1，根据串联分压的特点可知，此时定值电阻两端电压最小为×3V＝0.6V，即出错的是第1次，原因是定值电阻两端电压最小为0.6V；
根据欧姆定律，通过的电流为：
I＝＝＝0.12A＞0.1A．故出错的是第1次，原因是定值电阻R两端的最小电压为0.6V，不可能为0.5V（或者通过电阻R的最小电流为0.12A，不可能为0.1A）。
故答案为：（1）见解答图；（2）断开；B；（3）定值电阻短路（或电压表短路或电压表断路）；（4）改变电阻两端的电压和通过的电流；（5）0.3；（6）1；定值电阻R两端的最小电压为0.6V，不可能为0.5V（或者通过电阻R的最小电流为0.12A，不可能为0.1A）。
23．【解答】解：（1）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，说明电路中有断路，电压表有示数，说明电压表与电源间通路，而电路只有一处故障，则故障原因是灯泡断路；
（2）灯泡两端电压为2.5V时，灯泡正常发光，由图乙知，电流表使用小量程，分度值0.02A，则此时通过灯泡的电流为0.3A，
所以灯泡的额定功率：
P＝UI＝2.5V×0.3A＝0.75W；
根据P＝，在电阻不变时，电功率与电压的平方成正比，3.0V为额定电压的＝1.2倍，若灯的电阻不变，则灯泡的实际功率为：P实＝（1.2）2×0.75W＝1.08W，但因灯的电阻随温度的升高而变大，根据P＝，故此时灯泡的实际功率小于1.08W；
（3）①由图丙知，电阻两端的电压始终保持：
UV＝IR＝0.2A×15Ω＝﹣﹣﹣﹣﹣＝0.6A×5Ω＝3V，即电阻两端的电压控制为3V不变；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，滑动变阻器连入电路的阻值应变大；
②因电流与电阻之积为一定值，故实验结论是：电压一定时，通过导体的电流与导体的电阻成反比；
③电阻两端的电压始终保持UV＝3V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝6V﹣3V＝3V，变阻器分得的电压为电压表示数的1倍，根据分压原理，更换50Ω的定值电阻实验时，变阻器连入电路中的电阻为：
R滑＝1×50Ω＝50Ω，而现有变阻器的最大电阻为20Ω，故不能更换50Ω的定值电阻继续进行此实验，原因是滑动变阻器的最大阻值过小。
故答案为：（1）灯泡断路；（2）0.3；0.75；小于；（3）①3；变大；②通过导体的电流与导体的电阻成反比；③滑动变阻器的最大阻值过小。
四、综合题（本大题共3个小题，共24分）要求：（1）语言表述简练、准确；（2）写出必要的运算和推理过程（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
24．【解答】解：（1）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2000kg×（100℃﹣20℃）＝6.72×108J；
（2）由用η＝可知，煤气完全燃烧放出的热量：Q放＝＝＝8.4×108J；
（3）由Q放＝mq可知，需要消耗的煤气的质量：m＝＝＝20kg。
答：（1）这些水要吸收热量为6.72×108J；
（2）煤气完全燃烧要放出为8.4×108J；
（3）学校每天因烧水要消耗20kg煤气。
25．【解答】解：（1）当开关S1、S2、S3均闭合时，R1短路，灯L与R0并联，电流表测干路电流，
因为灯L正常发光，则有：U源＝UL＝U0＝6V；
（2）由P＝UI得，通过小灯泡电流：
IL＝＝＝0.5A；
根据并联电路电流的规律知，通过R0电流为：
I0＝I﹣IL＝0.75A﹣0.5A＝0.25A，
由I＝可得，定值电阻R0的阻值：
R0＝＝＝24Ω；
（3）当开关S1闭合，S2和S3断开时，灯L与R1串联，
由I＝可得，小灯泡电阻：
RL＝＝＝12Ω；
电路总电阻：
R总＝RL+R1＝12Ω+28Ω＝40Ω，
电路消耗的功率：
P＝＝＝0.9W。
答：（1）电源电压为6V；
（2）定值电阻R0的值为24Ω；
（3）当S1闭合，S2、S3断开时，电路消耗的功率是0.9W。
26．【解答】解：（1）由电路图可知，当S1、S、S2都闭合时，R2短路，电路只有R1工作；
当开S、S1闭合、S2断开时，两电阻串联；根据串联电阻的规律，根据P＝，当电路只有R1工作时功率大，为加热状态，即手动开关S、S2都闭合时，电热水壶处于加热状态；
根据表乙中数据可知，电热水壶的额定功率为880W，由P＝UI，
正常工作时，通过加热管R1的电流为：
I＝＝＝4A；
（2）由欧姆定律I＝，
根据（1）知，加热管电阻：
R1＝＝＝55Ω，
当开S1、S闭合、S2断开时，两电阻串联，电路处于保温状态，根据电阻的串联，此时电路的电阻：
R串联＝R2+R1＝165Ω+55Ω＝220Ω，
由欧姆定律，此时电路中的电流：
I′＝＝＝1A，
则电热水壶的保温功率，
P保＝I′2R1＝（1A）2×55Ω＝55W；
（3）如图丙电能表上标有3000r/kW•h，表示电能表转盘每转3000圈消耗1度电，则转40转消耗的电能为：
W＝×40kW•h＝×3.6×106J＝4.8×104J，
1min转盘转了40转，晚上烧水时电热水壶的实际功率为：
P实＝＝＝800W。
答：（1）加热水壶处于加热状态时，手动开关S、S2都处于闭合状态；正常工作时，通过加热管R1的电流为4A；
（2）若R2＝165Ω，则电热水壶的保温功率为55W；
（3）晚上烧水时电热水壶的实际功率为800W。
