甘肃省金昌市金川区宁远中学2021-2022学年九年级上学期期中物理试题

这是一份甘肃省金昌市金川区宁远中学2021-2022学年九年级上学期期中物理试题，共21页。试卷主要包含了选择题，填空题，识图，计算题等内容，欢迎下载使用。

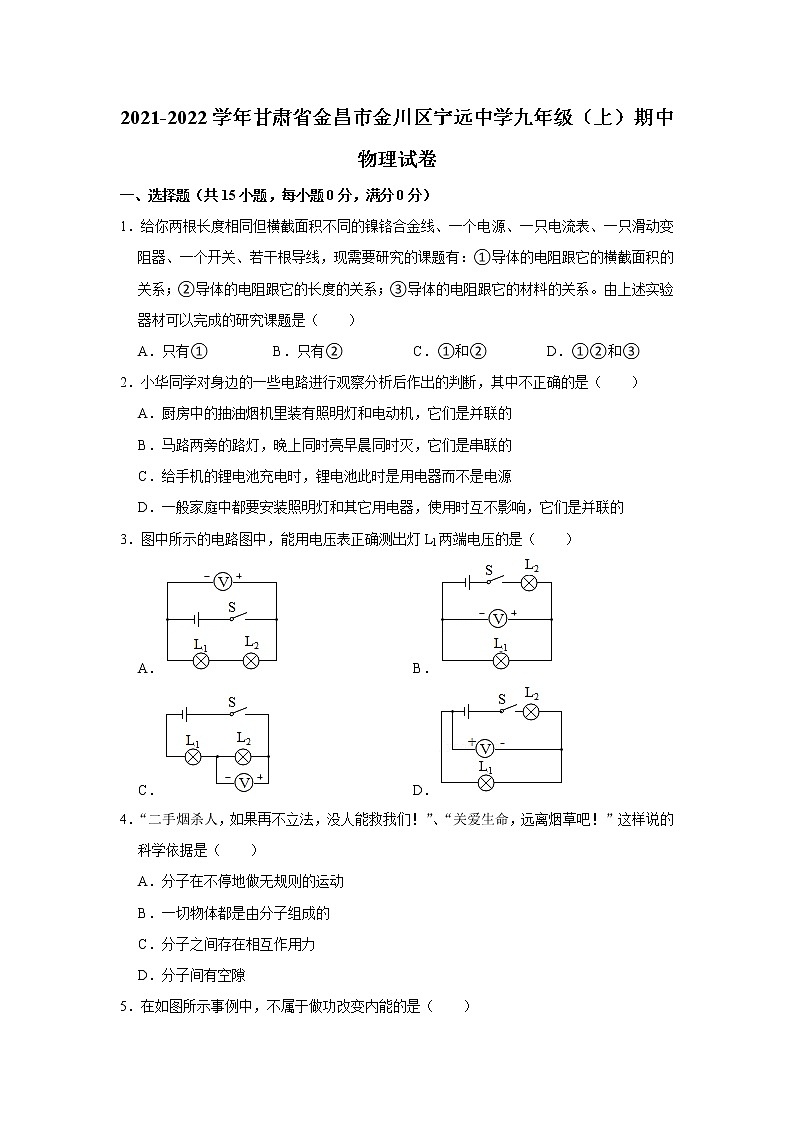

2021-2022学年甘肃省金昌市金川区宁远中学九年级（上）期中物理试卷
一、选择题（共15小题，每小题0分，满分0分）
1．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材可以完成的研究课题是（　　）
A．只有① B．只有② C．①和② D．①②和③
2．小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（　　）
A．厨房中的抽油烟机里装有照明灯和电动机，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．给手机的锂电池充电时，锂电池此时是用电器而不是电源
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
3．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（　　）
A． B．
C． D．
4．“二手烟杀人，如果再不立法，没人能救我们！”、“关爱生命，远离烟草吧！”这样说的科学依据是（　　）
A．分子在不停地做无规则的运动
B．一切物体都是由分子组成的
C．分子之间存在相互作用力
D．分子间有空隙

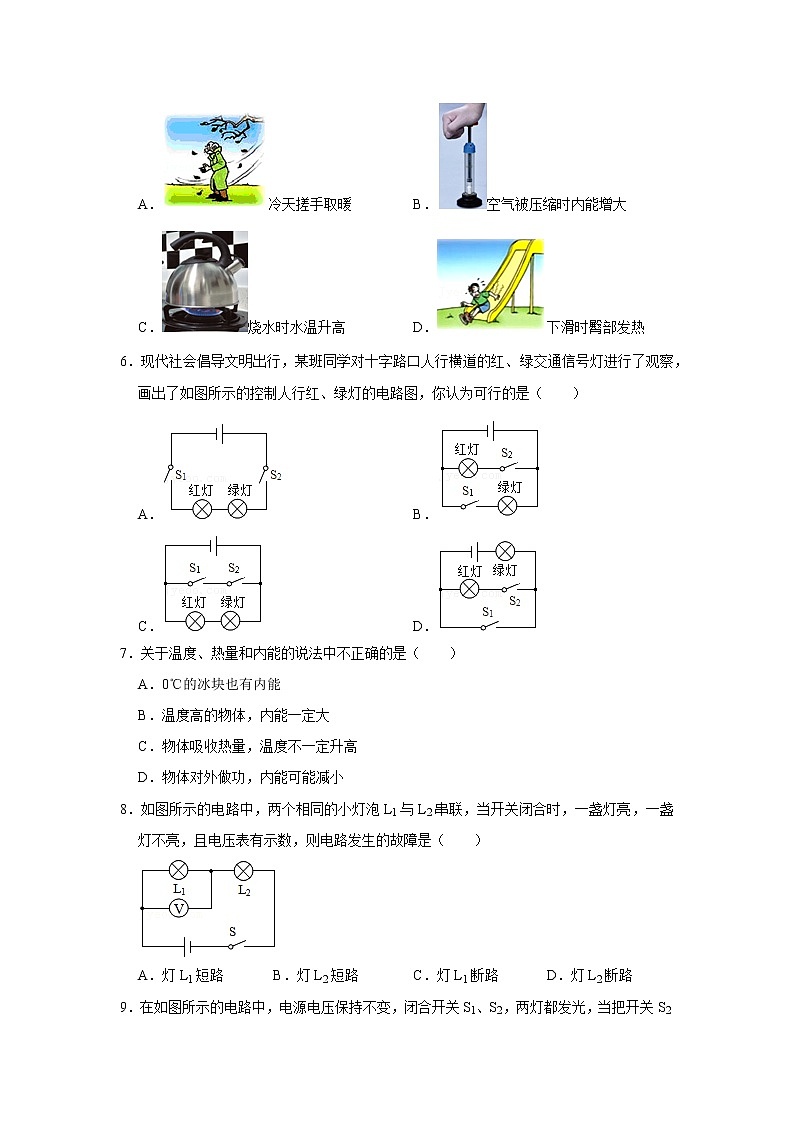

5．在如图所示事例中，不属于做功改变内能的是（　　）
A．冷天搓手取暖 B．空气被压缩时内能增大
C．烧水时水温升高 D．下滑时臀部发热
6．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（　　）
A． B．
C． D．
7．关于温度、热量和内能的说法中不正确的是（　　）
A．0℃的冰块也有内能
B．温度高的物体，内能一定大
C．物体吸收热量，温度不一定升高
D．物体对外做功，内能可能减小
8．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

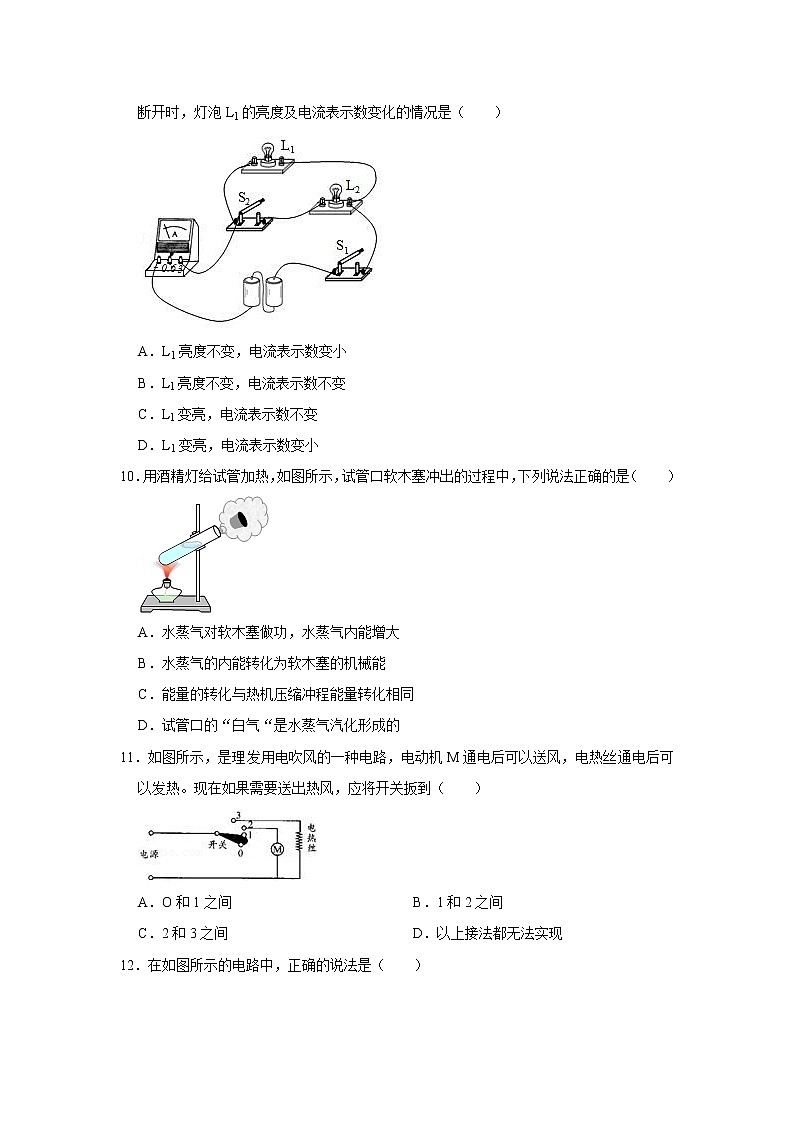

9．在如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　）

A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变
D．L1变亮，电流表示数变小
10．用酒精灯给试管加热，如图所示，试管口软木塞冲出的过程中，下列说法正确的是（　　）

A．水蒸气对软木塞做功，水蒸气内能增大
B．水蒸气的内能转化为软木塞的机械能
C．能量的转化与热机压缩冲程能量转化相同
D．试管口的“白气“是水蒸气汽化形成的
11．如图所示，是理发用电吹风的一种电路，电动机M通电后可以送风，电热丝通电后可以发热。现在如果需要送出热风，应将开关扳到（　　）

A．O和1之间 B．1和2之间
C．2和3之间 D．以上接法都无法实现
12．在如图所示的电路中，正确的说法是（　　）

A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光
13．定时炸弹的引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，作为拆弹专家的你千万不能实施的是（　　）

A．在a处剪断导线
B．在b处剪断导线
C．赶在起爆之前用导线连接ab
D．赶在起爆之前用导线直接连接电源两极
14．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
15．1964年人类制成了世界上第一盏用海浪发电的航标灯。它的气室示意图如图所示，其工作原理是利用海浪上下起伏的力量将空气吸入气室，压缩后再推入工作室，然后推动涡轮机带动发电机发电。那么（　　）

A．当海水下降时，阀门K1开启，阀门K2关闭
B．当海水上升时，阀门K1关闭，阀门K2开启
C．航标灯消耗的电能是空气的机械能转化来的
D．航标灯消耗的电能是海水的机械能转化来的
二、填空题（每空1分，共22分）
16．单缸四冲程柴油机，做功冲程将 　 　能转化为 　 　能。科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立刻向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。为进入下一个工作循环，这款内燃机的第六冲程是 　 　冲程。
17．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应　 　联一个　 　Ω的电阻。
18．验电器的金属箔片会张开是因为 　 　种电荷互相排斥（填“同”或“异”）；使用电饭锅时，　 　能转换为 　 　能。
19．若一太阳能热水器内装有100kg温度为20℃的水，阳光照射一天后，水温升高到70℃，则热水器内的水吸收了　 　J的太阳能；这是通过　 　改变了水的内能。[已知水的比热容为4.2×103J/（kg•℃）]。
20．上海世界博览会被称为“绿色世博”。中国国家馆内，“水的流动”联系了各个展层和展项，水资源的利用已成为各国探讨的热点。如果在江河上修筑拦河坝，抬高坝内水位就能增大坝内水的 　 　能，水流下时可以带动发电机发电。城市在科学规划和建设城市时，大量增加水面面积，是利用水的 　 　大的特性，且水在蒸发时 　 　（选填“吸热”或“放热”），可以调节气温，营造“宜居”的舒适环境。汽车发动机工作时，缸体的温度很高，为确保发动机正常工作，需对缸体进行冷却。一般使用水来充当冷却剂，在同等条件下吸热较 　 　（选填“多”或“少”），冷却效果好；水在沸腾时，吸收热量，温度 　 　，能确保缸体的温度不致升得过高。
21．“可燃冰”作为新型能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的　 　很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为　 　J，这些热量可以使　 　kg的水从20℃加热至100℃[c＝4.2×103J/（kg•℃）•q煤气＝4.2×107J/kg]。
22．柴油机是工农业生产中常用的热机。已知某型号柴油机的效率为η，柴油的热值为q，将质量为m的柴油完全燃烧，能放出的热量Q＝　 　，这些热量通过该柴油机的转化对外所做的有用功W＝　 　。当柴油机的转速是2400r/min时，每秒做功 　 　次，若每次做功90J，其功率是 　 　W。
三、识图、作图、实验题（共28分）
23．如图，向一端封闭的玻璃管中注水至一半位置，再注入酒精直至充满。封闭管口，并将玻璃管反复翻转，使水和酒精充分　 　，观察液面的位置，混合后与混合前相比，总体积变　 　。

24．如图，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到测力计读数变 　 　，说明了 　 　。

25．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该闭合开关　 　。

26．如图所示。电灯L1、L2间的连接是 　 　联。小明同学正确连接后闭合开关S1，灯 　 　亮，电铃 　 　（选填“响”或“不响”）。

27．抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作。如图所示的四个电路中，你认为符合上述要求的是：　 　。

28．如图，根据实物连接在虚线框内画出对应的电路图。

29．如图所示的是探究“动能的大小与什么因素有关”的实验装置。

（1）在实验中，物体B被推动的距离能够反映小球A动能的大小，理由是物体B被推动的距离越远，说明小球A对物体B　 　越多。
（2）为了探究动能的大小与质量的关系，应该选用质量　 　（选填“相同”或“不同”）的小球从斜面　 　的（选填“相同”或“不同”）位置由静止释放。
（3）为了探究动能的大小与速度的关系，应该选用质量　 　（选填“相同”或“不同”）的小球从斜面的　 　（选填“相同”或“不同”）高度由静止释放。
30．为探究电流与电压、电阻的关系，小明将实物连接成如图甲所示
（1）请你指出图甲中连接的错误之处：①　 　；②　 　。
（2）请你将正确的电路图画在虚线框内。
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节　 　，使定值电阻两端的电压　 　。
（4）图乙是实验中电流表的某次示数，则电流是　 　A，要使电路中的电流增大，滑动变阻器的滑片应向　 　移动。
31．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。

（1）比较不同燃料的热值，应选择　 　两图进行实验；比较不同物质的比热容，应选择　 　两图进行实验；
（2）酒精的热值为3.0×107J/kg，完全燃烧10g酒精放出的热量为　 　J。
32．如图所示，灯L1与L2并联，电路中电流方向如箭头所示。试根据电流方向在图中的虚线方框中选填电池或开关的符号，使电路连接符合要求。

33．如图所示，甲图中AB和CD是长度不同，粗细相同的镍铬合金线。乙图中AB和CD是长度相同，粗细不同的镍铬合金线，用图示的装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系。由甲图的实验可以得出的结论是　 　；由乙图的实验可以得出的结论是　 　。

34．为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、　 　相同的水和煤油。
（2）实验中搅拌器的作用是：使液体 　 　；选用相同酒精灯加热的目的是：使水和煤油在相同时间内 　 　。
（3）实验中发现煤油的温度比水的温度升高得 　 　（填“快”或“慢”），这表明 　 　吸热本领更强。
（4）根据表格记录的数据，可知煤油的比热容为 　 　，它表示的物理意义是 　 　。
加热时间min
0
1
2
水的温度/℃
20
26
32
煤油的温度/℃
20
32
44

四、计算题（共20分）
35．如图所示，电阻R1为8Ω，R2为4Ω．问：
（1）开关S断开时，电流表的示数为0.5A，电压表的示数是多少？
（2）开关S闭合时，电流表和电压表的示数各是多少？

36．当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示。已知某太阳能热水器在冬季有效日照时段里，能将8℃、100L水加热到38℃．请解答：[水的比热容为4.2×103J/（kg•℃），水的密度为1.0×103kg/m3]
（1）热水器中水的质量是多少？
（2）在此过程中，水吸收了多少热量？
（3）若此期间太阳辐射到热水器的热量为4.2×107J，则该热水器的效率是多少？

37．将一温度为20℃、质量为4.2kg的铁块的温度升高到80℃，需要吸收多少热量？然后将其放入一个装有温度为10℃、质量为1.15kg的水的量热器中，最后水的温度将升高到多少摄氏度？
【忽略量热器吸热，c水＝4.2×103J/（kg•℃），c铁＝0.46×103J/（kg•℃）】
38．如图所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？


2021-2022学年甘肃省金昌市金川区宁远中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（共15小题，每小题0分，满分0分）
1．【解答】解：
①在研究导体的电阻跟导体横截面积的关系时，要控制导体的长度相同、材料相同，而导体的横截面积不同，而两根长度相同、横截面积不同的镍铬合金线 正好符合实验要求；
②在研究导体的电阻跟导体长度的关系时，要控制导体的材料相同、横截面积相同，而导体的长度不同，我们可以用同一根镍铬合金丝，这样材料和横截面积相同，将合金丝的不同长度接入电路中，可以完成实验；
③在研究导体的电阻跟导体的材料的关系时，要控制导体的横截面积相同、长度相同，而导体的材料不同，题目中没有不同材料，故不可以完成实验；
所以C符合题意，A、B、D不符合题意；
故选：C。
2．【解答】解：A、厨房的抽油烟机中的照明灯和电动机，它们既可以单独工作，又互不影响，因此它们的连接方式为并联，故A正确；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此各路灯是并联的；故B错误；
C、给手机的锂电池充电时，消耗电能，获得了化学能，将电能转化为化学能，即此时充电的电池是用电器，而不是电源，故C正确；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故D正确。
故选：B。
3．【解答】解：A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A错误。
B、由图可知，电压表与L1并联，正负接线柱正确，故B正确。
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误。
D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误。
故选：B。
4．【解答】解：和抽过烟的人呆在一起，烟草分子会不停地做无规则运动，烟草分子会通过空气进入到旁边的人鼻子里，被吸入肺里。
故选：A。
5．【解答】解：A、冷天搓手取暖是通过做功的方式把机械能转化为内能；
B、空气被压缩时，外界对物体做功，物体内能增大，是通过做功的方式把机械能转化为内能；
C、烧水时水温升高，是通过热传递的方式改变物体内能的；
D、下滑时臀部发热是通过外界对物体做功的方式把机械能转化为内能；
故选：C。
6．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；
B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；
C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；
D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮。故D不正确。
故选：B。
7．【解答】解：A、因为一切物体的分子都在不停地无规则运动，所以0℃的冰块也有内能，故A正确。
B、因为内能的大小与物体的温度、质量和体积都有关，所以温度高的物体，内能不一定大，故B错误。
C、物体吸收热量，温度可能升高，也可能不变，故C正确。
D、对物体做功，物体内能会增加，物体对外做功，物体内能会减小，故D正确。
故选：B。
8．【解答】解：由于两个电灯串联，电压表测量L1的电压，且有示数，故应是L1亮，L2短路了而不亮。
故选：B。
9．【解答】解：（1）由电路图知，开关S1、S2都闭合时与开关S2断开后，灯泡L1两端电压都等于电源电压，电源电压不变，灯两端的电压不变，灯的实际功率不变，灯泡亮度不变；
（2）开关S1、S2都闭合时，电流表测干路电流，即流过灯L1与L2的电流之和，开关S2断开后，电流表测流过灯L1的电流，开关S2断开时电流表示数变小；
故选：A。
10．【解答】解：A、水蒸气对软木塞做功，水蒸气内能减小，选项说法错误，不符合题意；
B、软木塞冲出的过程中是水蒸气的内能转化为软木塞的机械能的过程，选项说法正确，符合题意；
C、能量的转化与热机做功冲程能量转化相同，选项说法错误，不符合题意；
D、试管口的“白气“是水蒸气遇冷液化形成的小液滴，选项说法错误，不符合题意；
故选：B。
11．【解答】解：如果只有电动机工作，则吹出冷风；只有让电热丝通电后发热，电动机工作才会吹出热风，这样就必须让触点2和3同时接入电路。
故选：C。
12．【解答】解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；
B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；
C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；
D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确。
故选：D。
13．【解答】解：由图可知，引爆装置工作原理是：起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；
则在a处剪断导线可以使起爆器不能与电源相连，而赶在起爆之前用导线连接ab、在起爆之前用导线直接连接电源两极这种情况都能使起爆器被短路，从而能使起爆器不工作，定时炸弹不会爆炸；
但是作如果剪断线b，则电源电压加在起爆器上，使起爆器有电流通过从而引爆炸弹。
故作为拆弹专家的你千万不能实施的是在b处剪断导线。
故选：B。
14．【解答】解：
A、当声控开关闭合时，电灯被短路，同时形成电源短路，电灯不亮。故A不符合题意。
B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光。故B不符合题意。
C、当光控开关闭合时，电灯被短路，同时形成电源短路，电灯不亮。故C不符合题意。
D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光。故D符合题意。
故选：D。
15．【解答】解：海水下降时，阀门K1关闭，阀门K2开启，将空气吸入气室；
海水上升时，阀门K1开启，阀门K2关闭，压缩后将空气推入工作室。
整个过程是海水推动活塞做功，将海水的机械能转化成了电能。
故选：D。
二、填空题（每空1分，共22分）
16．【解答】解：（1）单缸四冲程柴油机，做功冲程燃气对活塞做功，内能转化为机械能。
（2）在这个第五冲程（第二个做功冲程）的工作过程中水蒸气膨胀做功，温度降低，内能减小，这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率；
这款内燃机第六冲程的工作过程排气冲程，即：把水蒸气排放到一个冷却器，水蒸气在那里重新变成水。
故答案为：内；机械；排气。
17．【解答】解：
灯泡正常发光时的电压为8V，现将该小灯泡接在12V的电源上，应串联一个电阻分压。
因串联电路中总电压等于各分电压之和，
则串联电阻两端的电压：UR＝U﹣UL＝12V﹣8V＝4V，
串联电路中各处的电流相等，
根据欧姆定律可得，串联电阻的阻值：R＝＝＝10Ω。
故答案为：串；10。
18．【解答】解：验电器的金属箔片带上同种电荷，同种电荷相互排斥，所以箔片会张开；
电流做功的过程，实际上是电能转化为其它形式的能的过程，电流通过电饭锅时，电能转化为内能。
故答案为：同；电；内。
19．【解答】解：Q吸＝c水m水△t＝4.2×103J/（kg•℃）×100kg×（70℃﹣20℃）＝2.1×107J，
故答案为：2.1×107
太阳能热水器是通过热传递改变水的内能的工作原理，故答案为：热传递。
20．【解答】解：（1）修建大坝，可以使水位的升高，增大了水的重力势能。在水力发电中，可以有更多的电能产生。
（2）大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收较多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的温差；水蒸发吸热，可以使夏季凉爽一些。
（3）因为水的比热容较大，升高相同的温度，水吸收的热量多，所以汽车发动机中用水来冷却。
（4）水在沸腾时，吸收热量，温度不变。
故答案为：重力势；比热容；吸热；多；不变。
21．【解答】解：（1）在同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
（2）1kg煤气完全燃烧放出的热量：
Q放＝mq＝1kg×4.2×107J/kg＝4.2×107J，
1kg“可燃冰”完全燃烧放出的热量：
Q放′＝10Q放＝10×4.2×107J＝4.2×108J；
（3）由题知，Q吸＝Q放′＝4.2×108J，
∵Q吸＝cm△t，
∴水的质量：
m＝＝＝1250kg。
故答案为：热值；4.2×108；1250。
22．【解答】解：根据燃料燃烧放出热量公式可知放出的热量Q＝mq，由η＝可得，柴油机对外所做的有用功W＝η×Q＝ηmq；
柴油机转速2400r/min＝40r/s，每秒钟完成20个循环，做功20次，功率P＝＝＝1800W。
故答案为：mq；ηmq；20；1800。
三、识图、作图、实验题（共28分）
23．【解答】解：因为分子间存在着空隙，水和酒精充分混合后，酒精分子和水分子分别进入了对方分子的空隙中，使得水和酒精混合后的总体积变小了。
故答案为：混合；小；
24．【解答】解：
因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计示数变大且大于玻璃板的重力，即观察到测力计读数变大。
故答案为：大；分子间存在引力。
25．【解答】解：要使灯泡L1和L2组成并联电路，即电流有两条路径，所以同时闭合S1和S3，断开S2；
闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路；
故答案为：S1和S3。
26．【解答】解：因为电灯L1和L2并列连接，因此电灯L1、L2间的连接是并联；
当闭合开关S1时，电铃和电灯L1串联，因此电铃响，电灯L1亮，电灯L2不亮。
故答案为：并；L1；响。
27．【解答】解：由题意知，风扇与灯泡是相互不影响的，故应当是并联关系，且各支路上有一个开关控制，干路上没有开关，故只有A图符合这一要求。
故答案为：A。
28．【解答】解：先画出电源符号，从电源的正极开始分支，一路经过开关S1、L1，另一路经过L2、S2，然后两路汇合共同经S回到负极，如下图所示：
。
29．【解答】解：（1）B在水平面所受的阻力相同，根据W＝Fs，物体B被推动的距离越远，说明小球A对物体B做的功越多。
（2）要探究动能的大小与质量的关系，应让质量不同的小球以相同的速度推动木块；
（3）为探究动能的大小与速度的关系，应让质量相同的小球以不同的速度推动木块。
故答案为：（1）做功；（2）不同；相同；（3）相同；不同。
30．【解答】解：（1）原电路中，电流从电流表负接线柱流入了，即电流表正负接线柱接反了；
电压表测电源（变阻器和电阻R的）电压，应测值电阻R的电压；
（2）改正后，根据实物图画出电路图，如下所示：

（3）在研究电流与电阻的关系时，应保持定值电阻的电压不变，更换阻值不同的定值电阻后，根据分压原理，电阻的电压发生变化，应通过调节变阻器的滑片，使定值电阻两端的电压保持不变。
（4）图乙中电流表选用小量程，分度值为0.02A，示数为0.2A；
要使电路中的电流增大，根据欧姆定律，要减小电路的总电阻，由电阻串联的规律，应减小变阻器连入电路的电阻，即滑动变阻器的滑片应向右移动。
故答案为：
（1）电流表正负接线柱接反了；电压表不是测量定值电阻的电压；
（2）如上所示；
（3）通过调节滑动变阻器滑片，保持不变；
（4）0.2；右。
31．【解答】解：（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验；
（2）Q放＝mq＝10×10﹣3kg×3.0×107J/kg＝3×105J。
故答案为：（1）甲、乙；甲、丙；（2）3.0×105。
32．【解答】解：电流通过上面的灯时，方向向左，与通过下面灯的电流汇合后，
一起应回到电源的负极，即左框中应是电源，且电源的负极在下面，由此可知右框中应是开关。
本题也可以采用依次试验的方法：
两方框中都画电池不符题意，都画开关不产生电流，只能一个画电池一个画开关，
如果在右边方框画电池，电池正极在上边和在下边都不符题意中的箭头指示的电流方向，
如果在左边方框画电池，为了符合箭头指示的电流方向，只能上边正极，下边负极。
故答案为如图所示：

33．【解答】解：甲图中AB和CD是长度不同、粗细相同的镍铬合金线，可以得出的结论：在材料和横截面积一定时，导体越长，电阻越大；
乙图中AB和CD是长度相同、粗细不同的镍铬合金线，可以得出的结论：在材料和长度一定时，导体横截面积越大，电阻越小。
故答案为：在材料和横截面积一定时，导体越长，电阻越大；在材料和长度一定时，导体横截面积越大，电阻越小。
34．【解答】解：（1）根据比较不同物质吸热能力方法，要控制不同物质的质量相同，故在两个相同的烧杯中应加入初温相同、质量相同的水和煤油。
（2）实验中搅拌器的作用是使液体受热均匀；用相同酒精灯加热，由转换法，相同的时间内水和煤油吸收的热量相同；
（3）煤油的温度比水的温度升高的快，由比较吸热能力的方法，这表明水的吸热本领更强；
（4）由表中数据可知，质量相同的水和煤油升高相同的温度，水的加热时间是煤油加热时间的2倍，则水吸收的热量是煤油吸收热量的2倍；根据c＝可知，水的比热容是煤油比热容的2倍，故煤油的比热容为：c＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃），其物理意义是：1kg煤油温度升高（或降低）1℃所吸收（或放出）的热量是2.1×103J。
故答案为：（1）质量；（2）受热均匀；吸收相同的热量；（3）快；水；（4）2.1×103；1kg煤油温度升高（或降低）1℃所吸收（或放出）的热量是2.1×103J。
四、计算题（共20分）
35．【解答】解：（1）开关S断开时，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，
由I＝可得，R1两端的电压：
U1＝IR1＝0.5A×8Ω＝4V；
（2）开关S断开时，两电阻串联，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝I（R1+R2）＝0.5A×（8Ω+4Ω）＝6V；
开关S闭合时，电路为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，
则电压表的示数为6V，电流表的示数I′＝＝＝0.75A。
答：（1）开关S断开时，电压表的示数是4V；
（2）开关S闭合时，电流表和电压表的示数依次为0.75A、6V。
36．【解答】解：（1）太阳能热水器中水的体积：
V＝100L＝100dm3＝0.1m3，
由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×0.1m3＝100kg；
（2）在此过程中，水吸收的热量：
Q吸＝cm（t﹣t0）
＝4.2×103J/（kg•℃）×100kg×（38℃﹣8℃）
＝1.26×107J；
（3）该热水器的效率：
η＝×100%＝×100%＝30%。
答：（1）热水器中水的质量是100kg；
（2）在此过程中，水吸收了1.26×107J的热量；
（3）该热水器的效率是30%。
37．【解答】解：
（1）铁块吸收的热量Q吸＝c铁m铁（t﹣t0）＝0.46×103 J/（kg⋅℃）×4.2kg×（80℃﹣20℃）＝1.1592×105J；
（2）将铁块投入到盛水的量热器中，达到热平衡时，铁块和水的末温度相同，设此时的温度为t′；
水吸收的热量：Q水吸＝c水m水（t′﹣t0水），
铁块放出的热量：Q铁放＝c铁m铁（t0铁﹣t′），
忽略量热器吸热，铁块放出的热量等于水吸收的热量，即Q水吸＝Q铁放，
所以有c水m水（t′﹣t0水）＝c铁m铁（t0铁﹣t′），
即：4.2×103J/（kg•℃）×1.15kg×（t′﹣10℃）＝0.46×103J/（kg•℃）×4.2kg×（80℃﹣t′），
解得：t′＝30℃。
答：铁块需要吸收的热量为1.1592×105J；最后水的温度将升高到30℃。
38．【解答】解：∵两电阻并联
∴U＝U2＝U1＝I1R1＝0.4A×30Ω＝12V
R2＝＝＝15Ω
答：电源电压和R2的阻值各为12V、15Ω。
