河南省周口十九中2021-2022学年九年级上学期期中物理试题

2021-2022学年河南省周口十九中九年级（上）期中物理试卷

一、填空题（本题共6题，每空1分，共14分）

1．（3分）如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它所处在 　   　冲程，其能量转化情况与 　   　（选填“乙”或“丙”）图相同；若飞轮转速是1200r/min，则汽油机每分钟对外做功 　   　次。

2．（2分）刚做好了鱼，满屋子都是鱼的香味，这是 　   　现象。刚做好的鱼的香味比凉的更容易被我们闻到，这是因为分子无规则运动与 　   　有关。

3．（2分）火柴头可以擦燃，也可以点燃，前者是用　   　的方法改变火柴的内能，后者是用　   　的方法改变火柴头的内能。

4．（3分）如图所示，验电器的工作原理是　   　；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些　   　转移到b上，所以金属球b也带上负电，瞬时电流方向　   　（选填“a→b”、“b→a”）。

5．（2分）有一只标有“8V 0.25A”的小灯泡，如果把它接在12V的电源上使用，必须 　   　联一个阻值为 　   　的电阻才能使小灯泡正常发光。

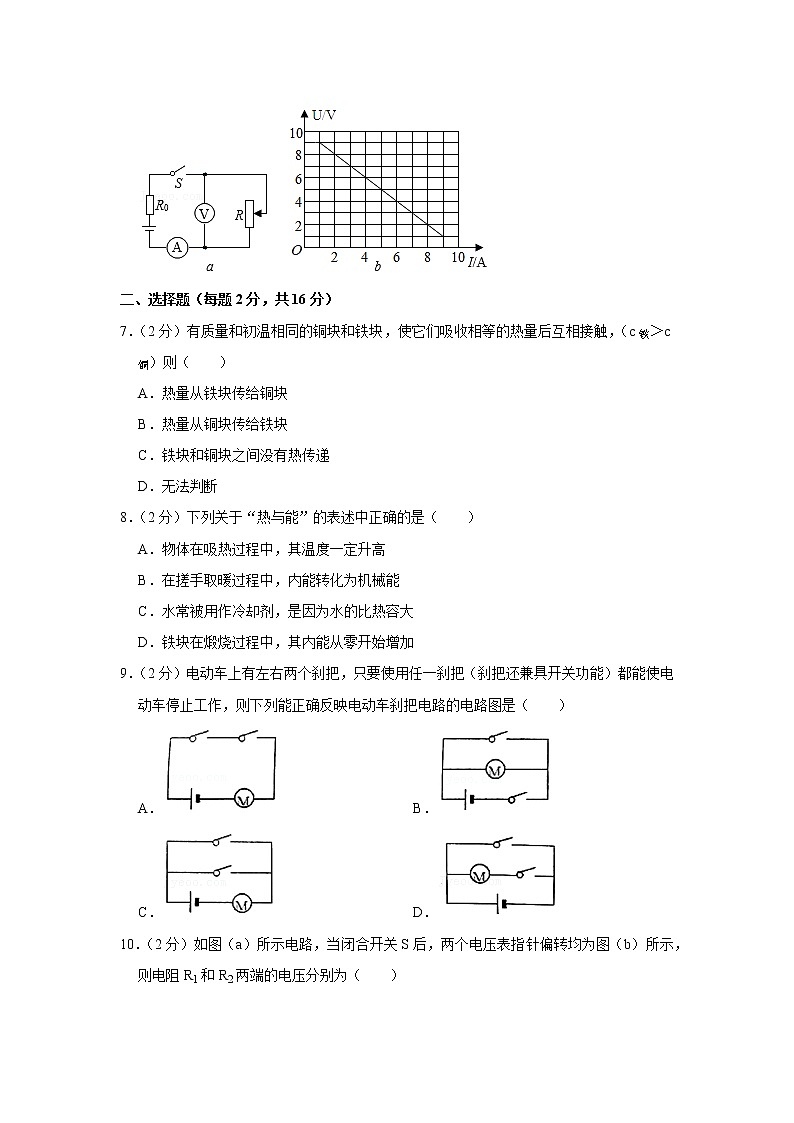

6．（2分）如图a所示电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线如图b所示，则R0的阻值为　   　，电源电压为　   　V。

二、选择题（每题2分，共16分）

7．（2分）有质量和初温相同的铜块和铁块，使它们吸收相等的热量后互相接触，（c铁＞c铜）则（　　）

A．热量从铁块传给铜块

B．热量从铜块传给铁块

C．铁块和铜块之间没有热传递

D．无法判断

8．（2分）下列关于“热与能”的表述中正确的是（　　）

A．物体在吸热过程中，其温度一定升高

B．在搓手取暖过程中，内能转化为机械能

C．水常被用作冷却剂，是因为水的比热容大

D．铁块在煅烧过程中，其内能从零开始增加

9．（2分）电动车上有左右两个刹把，只要使用任一刹把（刹把还兼具开关功能）都能使电动车停止工作，则下列能正确反映电动车刹把电路的电路图是（　　）

A． B．

C． D．

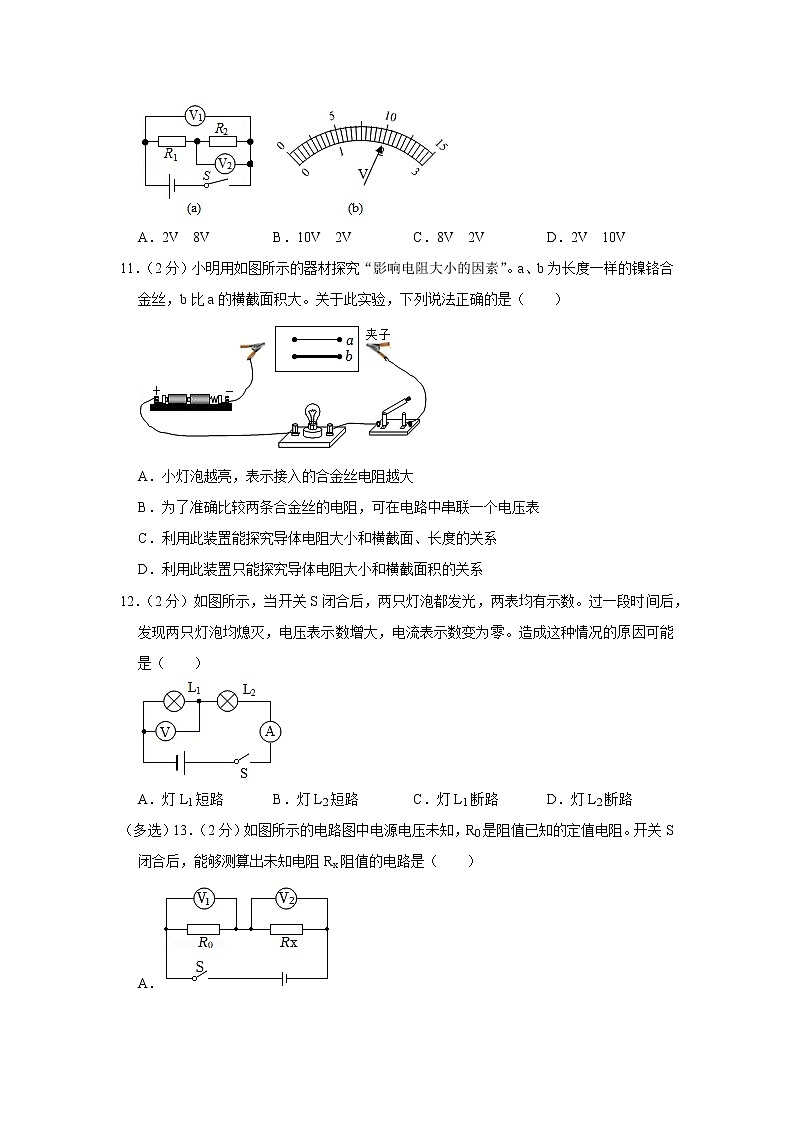

10．（2分）如图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A．2V  8V B．10V  2V C．8V  2V D．2V  10V

11．（2分）小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）

A．小灯泡越亮，表示接入的合金丝电阻越大

B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表

C．利用此装置能探究导体电阻大小和横截面、长度的关系

D．利用此装置只能探究导体电阻大小和横截面积的关系

12．（2分）如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数。过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零。造成这种情况的原因可能是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

（多选）13．（2分）如图所示的电路图中电源电压未知，R0是阻值已知的定值电阻。开关S闭合后，能够测算出未知电阻Rx阻值的电路是（　　）

A．

B．

C．

D．

（多选）14．（2分）在如图所示电路中，下面说法正确的是（　　）

A．滑片P自左向右移动时，电流表的示数变大

B．滑片P自左向右移动时，电压表的示数不变

C．滑片P自左向右移动时，电灯变暗

D．滑片P移到A点时，电流表烧坏

三、作图题（共4分）

15．（2分）根据实物图画出电路图。

16．（2分）如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”。

四、实验探究题（本题共3小题，第17题5分，第18题5分，第19题8分，共18分）

17．（5分）某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。

（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处：　   　；

（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 　   　℃；

（3）实验中用 　   　表示物质吸热的多少；

（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 　   　吸热能力强。已知水的比热容为4.2×103J/（kg•℃），则煤油的比热容为 　   　J/（kg•℃）。

18．（5分）小明同学所在的实验小组，用如图所示的电路来探究“电阻上的电流跟两端电压”的关系。

（1）小明同学选择某一定值电阻R，闭合开关得到如表所示的实验数据，根据这些数据得出结论：　   　。

（2）为了使实验结论具有普遍性，有同学建议将定值电阻R更换为小灯泡，再重复实验，你认为这个建议 　   　（选填“合理”或“不合理”），理由是 　   　。

（3）在实验探究中，经常可以用同样的实验装置完成不同的探究课题。小明同学所在的实验小组，利用如图所示的电路来探究“电阻上的电流跟电阻”的关系，定值电阻R由5Ω更换为10Ω时，滑动变阻器的滑片应向 　   　端（选填“A”或“B”）移动，目的是 　   　。

19．（8分）在做“用伏安法测电阻”的实验中。实验器材有：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。

（1）用笔画线代替导线，将图乙中的电路连接完整；

（2）在连接电路时，开关应处于　   　状态，闭合开关前，滑动变阻器的滑片应置于　   　端（选填“A”或“B”）。

（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是　   　（填符号）；

A．R断路

B．R短路

C．Rx断路

D．Rx短路

（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为A，它的阻值是　   　Ω（结果保留1位小数）。

（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx＝　   　。

五、综合应用题（本题共2小题，第20题8分，第21题10分，共18分）

20．（8分）新能源的开发利用为我们日常生活带来了极大的方便，如图是我们学校在暑假中安装的空气能热水器，其工作原理是通过少量的电量来驱动压缩机工作，把空气中的热量转移到水中，使水变热。外界气温为20℃时它每小时能将440L水从15℃升高到55℃，求：

（1）这些水吸收的热量是多少？

（2）若这些热量用效率为80%的锅炉为其加热，需要完全燃烧多少无烟煤？

（3）空气能热水器与锅炉相比有哪些优点？[c水＝4.2×103J/（kg•℃），q烟＝2.8×107J/kg]。

21．（10分）空气污染指数（API﹣Air Pollution Index的英文缩写）是一种反映和评价空气质量的方法，指数越高，空气污染越严重。某兴趣小组为了检测空气污染的指数，设计了如图甲所示的电路。R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表示数为4V时，求：

（1）通过R0的电流；

（2）此时气敏电阻的阻值；

（3）当电路中电流为1.2A时，空气污染指数。

2021-2022学年河南省周口十九中九年级（上）期中物理试卷

参考答案与试题解析

一、填空题（本题共6题，每空1分，共14分）

1．【解答】解：

（1）两个气门都关闭，火花塞喷出电火花，活塞向下运动，因此是做功冲程；

（2）乙图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能。

丙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程。

因此与做功冲程原理相同的是乙实验。

（3）飞轮的转速是1200r/min，即1min转动的圈数为1200r，

因为四冲程内燃机1个工作循环中曲轴转2圈，完成4个冲程，对外做功1次，

所以汽油机每分钟对外做功600次。

故答案为：做功；乙；600。

2．【解答】解：刚做好了鱼，满屋子都是鱼的香味，这是扩散现象；刚做好的鱼的香味比凉的更容易被我们闻到，这是因为分子无规则运动与温度有关。

故答案为：扩散；温度。

3．【解答】解：火柴可以擦燃是通过克服摩擦做功来改变物体内能的。

放在火上点燃是将火柴从温度高的地方来获得内能，由温度差引起了内能的改变，故是通过热传递来改变物体内能的。

故答案为：做功；热传递。

4．【解答】解：验电器的原理是同种电荷相互排斥；

原来验电器的金属球b不带电，对外显中性，金属球b与带负电的a物体接触时，带负电a物体多电子，所以电子由带负电的物体a转移到金属球b，b得到电子带负电，电子的移动方向为a→b，电流方向与电子的移动方向相反，所以瞬时电流的方向为b→a。

故答案为：同种电荷相互排斥；电子；b→a。

5．【解答】解：如果把它接在12V的电源，要使小灯泡正常发光，小灯泡两端电压应该是8V，则电路中需串联的一个电阻分压，

电阻两端电压为：UR＝U﹣UL＝12V﹣8V＝4V，

串联的电阻阻值为：

R＝＝＝16Ω。

故答案为：串；16Ω。

6．【解答】解：由U﹣I图象可知：

（1）当UR＝6V时，I＝4A，此时：

U＝UR+U0，即：U＝6V+4A×R0，﹣﹣﹣﹣﹣①

（2）当UR′＝4V时，I′＝6A，此时：

U＝UR′+U0′，即：U＝4V+6A×R0，﹣﹣﹣﹣﹣②

由①②联立解得：

R0＝1Ω，U＝10V

故答案为：1Ω，10。

二、选择题（每题2分，共16分）

7．【解答】解：已知铜和铁的质量、初温相同，并且吸收相同的热量，因为铁的比热容比铜的比热容大，由公式△t＝可知，比热容越大，升高的温度越低，因此铁的末温低于铜的末温，当它们相互接触时，热量会从铜块传给铁块，故只有选项B正确。

故选：B。

8．【解答】解：A、物体在吸热过程中，其温度可能升高可能不变，如晶体在熔化过程中，尽管吸热，但是温度不变，故A错误；

B、人们搓手取暖，消耗了机械能，得到了内能，是机械能转化为内能的过程，故B错误；

C、水常被用作冷却剂，是因为水的比热容大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多，故C正确；

D、任何物体都具有内能，故铁块在煅烧过程中，其内能不是从零开始增加的，故D错误。

故选：C。

9．【解答】解：

根据题意可知，电动车上左、右两个刹把，只要使用任一刹把都能使电动车停止工作，也就是说任一刹把（开关）都能使电动机断路，说明左右两个刹把（开关）应串联，再与电动机串联，故A电路图符合题意。

故选：A。

10．【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；

电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；

（2）电压表V1量程是15V，最小分度值是0.5V，电压表示数U1＝10V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是2V；则电阻R2两端的电压U2＝UV2＝2V，由串联电路特点知，电阻R1两端的电压U1＝UV1﹣UV2＝10V﹣2V＝8V。

故选：C。

11．【解答】解：

A、小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A错误；

B、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，电压表应并联在电路中，故B错误；

CD、利用此装置中的一根电阻丝，用移动夹子来改变接入电阻丝的长度，也可以探究导体电阻大小和长度的关系；已知a、b为长度一样的镍铬合金丝，b 比a的横截面积大，所以利用此装置能探究导体电阻大小和横截面积的关系，故C正确，D错误。

故选：C。

12．【解答】解：A、假设灯L1短路，则电压表也被短路，示数为零，不符合题意，该选项错误；

B、假设灯L2短路，则灯L1会发光，不符合题意，该选项错误；

C、假设灯L1断路，则两灯都不会发光，电流表示数为零，灯泡L2只起导线的作用，电压表示数等于电源电压，符合题意，该选项正确；

D、假灯L2断路，整个电路断路，电压表和电流表都没有示数，不符合题意，该选项错误。

故选：C。

13．【解答】解：A、由电路图可知，两电阻串联，通过它们的电流相等，电压表V1测出电阻R0的电压，由欧姆定律可以求出电路电流，电压表V2可以测出电阻Rx两端的电压，由欧姆定律可以求出电阻Rx的阻值，故A符合题意；

B、由电路图可知，该电路不能测出电阻Rx两端的电压，该电路不能测出电阻阻值，故B不符合题意；

C、由电路图可知，两电阻并联，电压表测各支路两端的电压，电流表测干路电流，由欧姆定律可以求出通过R0的电流，由并联电路电流的特点可以求出通过Rx电流，然后由欧姆定律可以求出电阻Rx的阻值，故C符合题意；

D、由电路图可知，两电阻并联，电流表测干路电流，不能测量出R0和Rx各自的电流，不可以求出Rx的阻值，故D不符合题意。

故选：AC。

14．【解答】解：由图可知，灯泡和滑动变阻器并联，电流表测量通过滑动变阻器的电流，电压表测量电源的电压；

由于电源电压不变，所以移动滑片时，电压表示数不变；

闭合开关S，因并联电路中各支路互不影响，所以，移动滑片时，通过灯泡的电流和它两端的电压不变，则灯泡的亮度不变；

把滑动变阻器的滑片P自左向右移动（在各元件安全的前提下），滑动变阻器接入电路中的电阻变大，其两端的电压不变，根据欧姆定律可知，通过滑动变阻器的电流变小，电流表示数变小；

滑片P移到A点时，滑动变阻器接入电路中的电阻为0，电流表直接接在电源的两极上，电流表烧坏；

综上所述，BD正确，AC错误。

故选：BD。

三、作图题（共4分）

15．【解答】解：

由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电路图如图所示：

。

16．【解答】解：开关S闭合后，要使电阻R1、R2并联，因此电流必须从正极出发，分别流入电阻R1和R2中，故B为相当于开路的电压表；又因为电流通过A、通过电阻R1流回负极，因此A为相当于导线的电流表。如图所示：

四、实验探究题（本题共3小题，第17题5分，第18题5分，第19题8分，共18分）

17．【解答】解：（1）要探究不同物质的吸热能力，需要控制液体的质量相同，图甲中液面相平，液体的体积相同，由于液体的密度不相同，根据m＝ρV知液体的质量不相同，故甲图中的错误是没有控制液体的质量相同；

（2）图中温度计的分度值为1℃，温度计的示数为27℃；

（3）根据转换法，加热过程中，水和煤油吸热的多少是通过加热时间来反映的；

（4）①根据图象分析可知，加热相同的时间，水升温小，根据比较吸热能力的第2种方法，水的吸热能力强些；

②由图乙可以看出，升高40℃，水要加热8分钟，煤油要4分钟，即升高相同的温度，煤油吸热的热量是水的 ，

根据Q吸＝cmΔt可知，在质量和升高温度相同的情况下，比热容c与Q吸正比，故煤油的比热容是：

c煤油＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。

 故答案为：（1）没有控制液体的质量相同；（2）27； （3）加热时间；（4）水；2.1×103。

18．【解答】解：（1）由实验数据可知，＝＝﹣﹣﹣﹣﹣﹣＝5Ω，故得出结论：在电阻一定时，导体中的电流与导体两端的电压成正比；

（2）探究电流与电压的关系时，应控制电阻阻值不变，由于灯泡电阻随温度的变化而变化，不是定值，所以不能用灯泡做探究电流与电压关系实验；

（3）实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故滑动变阻器的滑片应向B端移动，使电压表的示数保持不变。

故答案为：（1）在电阻一定时，导体中的电流与导体两端的电压成正比；（2）不合理；灯泡电阻随温度的变化而变化；（3）B；使电压表的示数保持不变。

19．【解答】解：（1）变阻器按一上一下接入电路中与电阻串联，如下图所示：

（2）在连接电路时，开关应处于断开状态，闭合开关前，滑动变阻器的滑片应置于阻值最大处的B端；（3）由题知，闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数；

A．若变阻器R断路，整个电路断路，两表都没有示数，不符合题意；

B、若变阻器R短路，电路为通路，两表都有有示数，不符合题意；

C、若RX断路，电流表没有示数，电压表串联在电路中测电源电压，有示数，不符合题意；

D、若RX短路，电压表也被短路而无示数，电路为通路，电流表有示数，符合题意；

故选D；

（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，则通过Rx的电流大小为0.3A，

由欧姆定律可得，它的阻值：

Rx＝＝≈8.3Ω；

（5）由题意可知电源电压为3V，将电压表与滑动变阻器并联，测得电压表的示数为U1，

根据串联电路电压的规律，电阻Rx的电压为：Ux＝3V﹣U1，

由欧姆定律可得，其表达式为：

Rx＝＝。

故答案为：（1）如上图所示；（2）断开；B；（3）D；（4）0.3；8.3；（5）。

五、综合应用题（本题共2小题，第20题8分，第21题10分，共18分）

20．【解答】解：

（1）由ρ＝得：水的质量m＝ρV＝1×103kg/m3×440×10﹣3m3＝440kg，

水吸收的热量：

Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×440kg×（55℃﹣15℃）＝7.392×107J；

（2）由η＝知，Q放＝＝＝9.24×107J；

由Q放＝mq得需要的无烟煤质量：

m′＝＝＝3.3kg；

（3）空气能热水器与锅炉相比，空气能热水器的优点：安全、节能、无污染等。

答：（1）这些水吸收的热量是7.392×107J；

（2）若这些热量用效率为80%的锅炉为其加热，需要完全燃烧3.3kg无烟煤？

（3）空气能热水器的优点：安全、节能、无污染等。

21．【解答】解：由电路图可知，R0与R串联，电压表测R0两端的电压。

（1）当电压表示数为4V时，通过电阻R0的电流：

I0＝＝＝0.8A；

（2）因串联电路中总电压等于各分电压之和，

所以，R两端的电压：UR＝U﹣U0＝12V﹣4V＝8V，

因串联电路中各处的电流相等，则IR＝I0＝0.8A；

所以由I＝得R的阻值：

R＝＝＝10Ω；

（3）当电路中电流为1.2A时，由I＝可得，电路中的总电阻为：

R总＝＝＝10Ω；

根据串联电路的总电阻等于各分电阻之和可知：

R′＝R总﹣R0＝10Ω﹣5Ω＝5Ω，

则＝＝0.2Ω﹣1，

由图乙可知，此时空气质量指数为50。

答：（1）通过R0的电流为0.8A；

（2）此时气敏电阻的阻值为10Ω；

（3）当电路中电流为1.2A时，空气污染指数为50。
