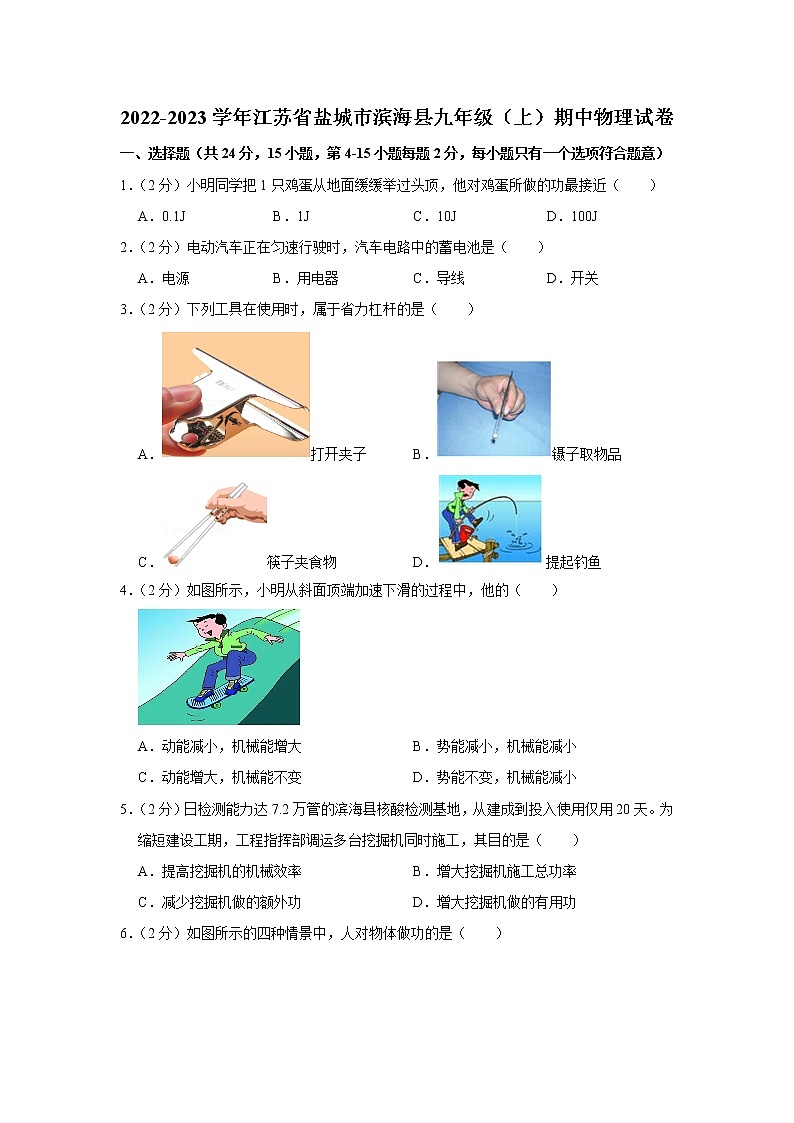

2022-2023学年江苏省盐城市滨海县九年级（上）期中物理试卷
一、选择题（共24分，15小题，第4-15小题每题2分，每小题只有一个选项符合题意）
1．（2分）小明同学把1只鸡蛋从地面缓缓举过头顶，他对鸡蛋所做的功最接近（　　）
A．0.1J B．1J C．10J D．100J
2．（2分）电动汽车正在匀速行驶时，汽车电路中的蓄电池是（　　）
A．电源 B．用电器 C．导线 D．开关
3．（2分）下列工具在使用时，属于省力杠杆的是（　　）
A．打开夹子 B．镊子取物品
C．筷子夹食物 D．提起钓鱼
4．（2分）如图所示，小明从斜面顶端加速下滑的过程中，他的（　　）

A．动能减小，机械能增大 B．势能减小，机械能减小
C．动能增大，机械能不变 D．势能不变，机械能减小
5．（2分）日检测能力达7.2万管的滨海县核酸检测基地，从建成到投入使用仅用20天。为缩短建设工期，工程指挥部调运多台挖掘机同时施工，其目的是（　　）
A．提高挖掘机的机械效率 B．增大挖掘机施工总功率
C．减少挖掘机做的额外功 D．增大挖掘机做的有用功

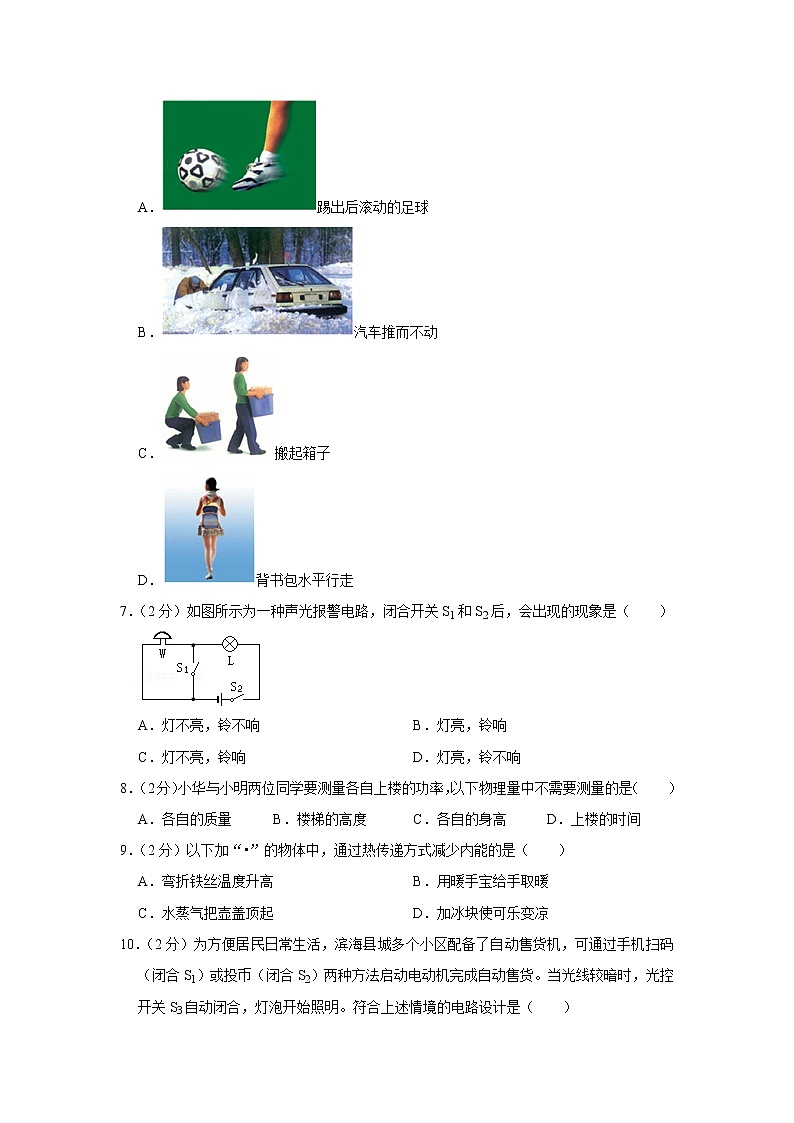

6．（2分）如图所示的四种情景中，人对物体做功的是（　　）
A．踢出后滚动的足球
B．汽车推而不动
C．搬起箱子
D．背书包水平行走
7．（2分）如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）

A．灯不亮，铃不响 B．灯亮，铃响
C．灯不亮，铃响 D．灯亮，铃不响
8．（2分）小华与小明两位同学要测量各自上楼的功率，以下物理量中不需要测量的是（　　）
A．各自的质量 B．楼梯的高度 C．各自的身高 D．上楼的时间
9．（2分）以下加“•”的物体中，通过热传递方式减少内能的是（　　）
A．弯折铁丝温度升高 B．用暖手宝给手取暖
C．水蒸气把壶盖顶起 D．加冰块使可乐变凉

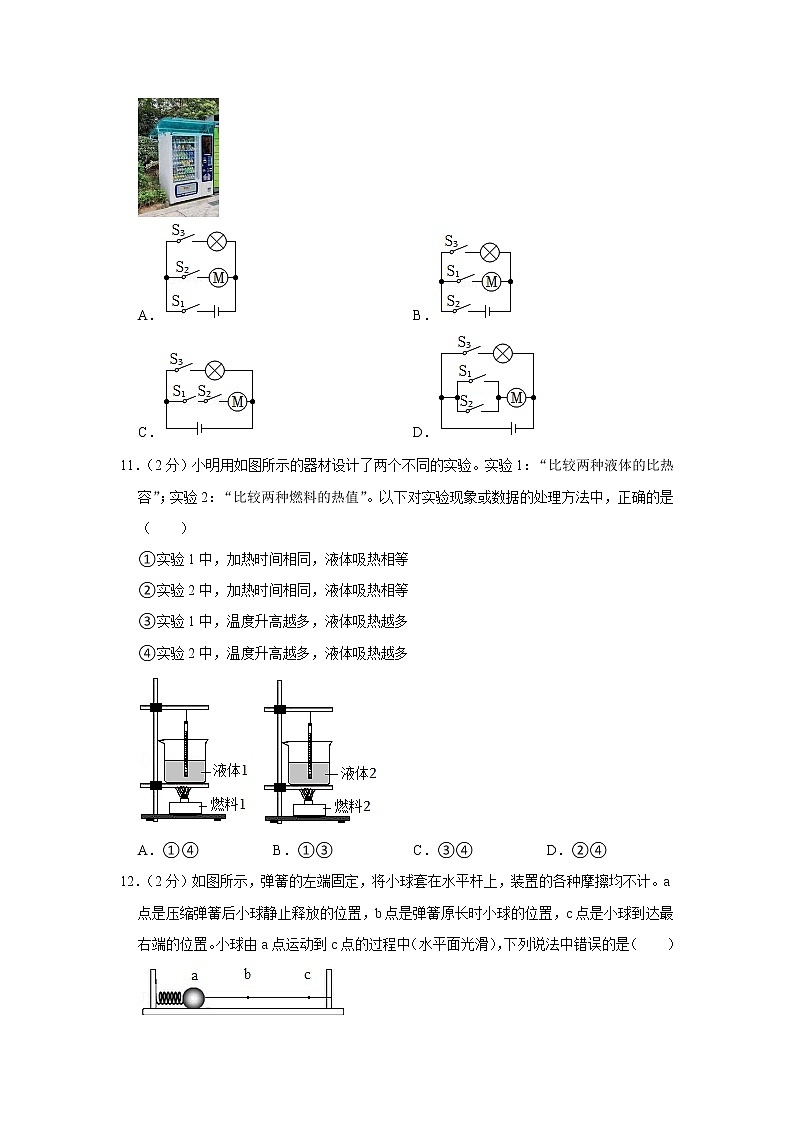

10．（2分）为方便居民日常生活，滨海县城多个小区配备了自动售货机，可通过手机扫码（闭合S1）或投币（闭合S2）两种方法启动电动机完成自动售货。当光线较暗时，光控开关S3自动闭合，灯泡开始照明。符合上述情境的电路设计是（　　）

A． B．
C． D．
11．（2分）小明用如图所示的器材设计了两个不同的实验。实验1：“比较两种液体的比热容”；实验2：“比较两种燃料的热值”。以下对实验现象或数据的处理方法中，正确的是（　　）
①实验1中，加热时间相同，液体吸热相等
②实验2中，加热时间相同，液体吸热相等
③实验1中，温度升高越多，液体吸热越多
④实验2中，温度升高越多，液体吸热越多

A．①④ B．①③ C．③④ D．②④
12．（2分）如图所示，弹簧的左端固定，将小球套在水平杆上，装置的各种摩擦均不计。a点是压缩弹簧后小球静止释放的位置，b点是弹簧原长时小球的位置，c点是小球到达最右端的位置。小球由a点运动到c点的过程中（水平面光滑），下列说法中错误的是（　　）

A．在a点时，弹簧的弹性势能最大
B．在b点时，小球的运动速度最大
C．从a点到b点，小球的机械能逐渐增大
D．从b点到c点，小球处于加速滑动过程
二、填空题：（本题共24分，8小题，每空1分。）
13．（3分）如图所示，旗杆顶端装置是 　 　（定/动）滑轮，使用它的目的是 　 　；升旗时，小明将绳子拉下了15m，则红旗被拉高了 　 　m。

14．（3分）在用橙子做水果电池时，将电压表的两个接线柱分别连在铜片和锌片上，发现指针发生了偏转（如图）。水果电池是将 　 　能转化为电能，锌片是橙子电池的 　 　极（正/负），橙子电池的电压为 　 　V。

15．（3分）如图所示的压缩空气引火仪，迅速下压活塞使棉花点燃，在此过程中是通过　 　的方式来改变空气内能的，此过程与四冲程汽油机的　 　冲程的能量转化相同。若某汽油机在1s内完成20个工作循环，则飞轮的转速为　 　r/min。

16．（3分）如图为10月25日梦天实验舱等待发射的现场，承载发射任务的火箭用液态氢作为燃料，是因为氢的 　 　大；梦天实验舱将与空间站对接后一起在轨运行，当空间站组合体从远地点向近地点运行时，它的动能 　 　（变大/变小/不变，下同），势能 　 　。

17．（3分）闭合图甲电路中的开关S，电流表指针偏转如图乙，电流表a测量的是通过 　 　（干路/L1/L2）的电流，电流表b的示数为 　 　A，通过L2的电流是 　 　A。

18．（3分）斜面长3m，高2m，工人6s内用250N的拉力将300N的物体从底端匀速拉到顶端，他做的有用功为 　 　J，拉力做功的功率为 　 　W，斜面对物体的摩擦力为 　 　N。
19．（3分）小明用酒精灯均匀加热0.6kg某固体（酒精灯在单位时间内放出的热量相同），其熔化过程中温度随时间变化图像如图所示．则物质在A点时的内能 　 　（大于/小于/等于）在B点时的内能，理由是 　 　。它在固态与液态时吸收热量之比为 　 　，比热容之比是 　 　。规定“质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热”，如果该物质液态时的比热容为2×103J/（kg•℃），试计算出该固体的熔化热为 　 　J/kg。

20．（3分）如图是螺旋千顶的原理图，实质是一个绕在圆柱体上的 　 　（填一种简单机械名称），螺距为h，手柄末端A点到螺旋轴线的距离为L，将力F作用在A点且始终与手柄垂直，用力旋转手柄一圈，重为G的物体会升高h。若不计机械自重和摩擦，则作用在A点的力F＝　 　；若考虑机械自重和摩擦，此时的机械效率η＝　 　。（圆周率用π表示）

三、解答题：（本题7小题，共52分。解答25、26题时应有解题过程。）
21．（2分）在图中标出支点O，并作出拉力F的力臂l。

22．（2分）在图中作出闭合开关时，所需的最小力F及其力臂l。

23．（2分）观察手电筒结构图，在虚线方框内画出对应的电路图。
24．（6分）2022年9月26日，国内规模最大的液化天然气（LNG）储备项目投入运营。刚接入管道然气的某学校食堂给质量为100kg、初温为30℃的水加热，完全燃烧0.9m3的天然气，若燃气灶的热效率为50%，c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3。求：
（1）0.9m3的天然气完全燃烧放出的热量。
（2）水吸收的热量。
（3）水升高的温度。
25．（9分）如图为塔吊起重机的结构图。为保证塔吊施工时不会倾翻，在吊臂的左端装有配重物P，图中OA＝12m，OB＝4m，动滑轮重为500N，施工材料D重为4×103N；将材料D从地面匀速竖直提升了5m（不计钢绳、塔吊横梁及定滑轮的自重和摩擦，g＝10N/kg），求：
（1）为安全考虑，配重物P的最小重力。
（2）钢绳端的水平拉力F。
（3）钢绳端的实际拉力F为2000N，滑轮组的机械效率。（百分号前取1位小数）

26．（6分）图甲是探究“杠杆平衡条件”的实验装置，杠杆每格等距，每个钩码重0.5N。
（1）实验前，杠杆在图甲位置静止，此时杠杆处于 　 　（平衡/非平衡）状态；要想使杠杆在水平位置平衡，应将两端的平衡螺母向 　 　（左/右）侧调节。
（2）图乙是一个加宽的杠杆装置，此时处于水平平衡，若只将左侧的钩码改挂到A点正上方的B点，此时杠杆 　 　（仍能/不能）保持水平平衡。
（3）有人提出：若支点不在杠杆的中点，杠杆平衡条件是否仍成立？于是实验小组在图丙杠杆的O点处挂上2个钩码，用测力计在A点竖直向上拉，使杠杆水平静止，此时测力计示数为 　 　N。以测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次改变动力作用点位置进行实验，发现：当杠杆水平平衡时，F1l1总是 　 　（大于/等于/小于）F2l2，其原因是 　 　。
27．（7分）小明在探究“物体动能大小与哪些因素有关”的实验中，选择了质量不同的两个小球、斜面和木块等器材。

（1）图甲实验中，探究的“动能”是指 　 　。
A.小球在斜面上时的动能
B.小球撞击木块时的动能
C.小球撞击木块后的动能
D.小球在刚释放时的动能
（2）为控制小球到达水平面时的速度相等，小明应让不同质量的小球从斜面的 　 　（不同/相同）高度处释放；用图甲中的装置 　 　（也能/不能）探究动能大小与速度的关系；实验过程中是通过比较 　 　来反映小球的动能大小。
（3）被碰撞的木块在水平木板上滑行一段距离后停下，设木块克服摩擦力做功为Wf，碰撞后木块获得的动能为Ek，忽略空气阻力，则Wf　 　Ek（＞/＜/＝）。
（4）小明还想用质量不同的小球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，探究小球的动能大小与质量的关系。这个设计方案 　 　（可行/不可行），如果按此方案操作，可以观察到的现象是 　 　。
28．（8分）为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V且保持不变）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。

（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是 　 　。
（3）电路连接正确后进行实验，某小组分别测出小灯泡L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为 　 　V。根据这组数据，该小组得出并联电路中电压的规律，你认为实验的疏漏之处是 　 　。纠正后得到并联电路中的电压规律为 　 　。
（4）实验结束前，小明发现L2熄灭了，但L1仍然发光，则此时电压表的示数将 　 　（变大/不变/变小），L2熄灭的原因是 　 　。
29．（10分）阅读短文，回答问题
热电偶
ㅤㅤ用两种不同材料的导体（如铁线和铜线）组成如甲图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应（又叫热电效应），这种电路叫热电偶电路。
ㅤㅤ热电偶所产生的热电压由接触电压U接触和温差电压U温差两部分组成，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温差大小有关。实验测得某热电偶电路中的电流大小与接点温差的数据如表所示：
接点温差/℃
0
100
200
300
…
500
600
…
电路中的电流/mA
0
64
142
234
…
460
594
…
（1）热电偶产生温差电压为电路提供的电能，主要是由 　 　（机械能/内能）转化而来的。
（2）以下材料组合中，可以制作热电偶电路的是 　 　。
A.玻璃片铝薄片
B.玻璃片玻璃片
C.铝薄片锌薄片
D.锌薄片锌薄片
（3）将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的电流表示数标注为温度示数，改装成温度计。该温度计的温度刻度分布 　 　（均匀/不均匀）。
（4）结合表中的数据分布特征推算：当接点温差为400℃时，电路中的电流为 　 　。
A.326mA
B.340mA
C.350mA
D.360mA
（5）如图乙所示，热电偶的温差电压与J1、J2两点间的温度差成正比，当热、冷两点间的温度差为100℃时，产生的电压为1.5mV；若低温J2处的温度为﹣10℃，热、冷热两点间产生的温差电压为15mV，则高温处的温度为 　 　℃。

2022-2023学年江苏省盐城市滨海县九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（共24分，15小题，第4-15小题每题2分，每小题只有一个选项符合题意）
1．【解答】解：一只鸡蛋的重力约为0.5N，小明的身高约为1.7m，小明将鸡蛋从地面捡起缓缓举过头顶，升高的高度接近2m，对鸡蛋做的功约为：W＝Gh＝0.5N×2m＝1J，故B正确。
故选：B。
2．【解答】解：蓄电池提供电能使电动汽车匀速行驶，所以蓄电池相当于电路中的电源，故A正确，BCD错误。
故选：A。
3．【解答】解：夹子在使用过程中，动力臂大于阻力臂，是省力杠杆；镊子、筷子和钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确，BCD 错误。
故选：A。
4．【解答】解：小明从斜面顶端加速下滑的过程中，质量不变，高度变小，重力势能减小；速度增大，动能变大。由于滑板车与斜面之间存在摩擦，一部分机械能转化为内能，机械能会减小，故B正确，ACD错误。
故选：B。
5．【解答】解：建设核酸检测基地需要做的总功一定。每台挖掘机的工作功率一定，同时工作的挖掘机越多，总功率越大。总功率越大，由公式t＝知，做功时间越短，也就是建设工期回缩短。
故选：B。
6．【解答】解：A、足球被踢出后，在地面上滚动，此时人没有对足球施加力，所以人对足球不做功，故A错误；
B、人给汽车一个推力，但是汽车没动，即没有沿力的方向通过距离，所以人对汽车不做功，故B错误；
C、人给箱子一个向上的力，箱子被搬起，箱子向上通过了一段距离，所以人对箱子做了功，故C正确；
D、背着书包水平行走，人给书包一个向上的力，但书包向上没有移动距离，则人对书包没有做功，故D错误。
故选：C。
7．【解答】解：由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。
故选：D。
8．【解答】解：上楼的过程是克服其重力做功的过程，上楼时的功率P＝＝＝，
所以，需要测量的物理量有小华与小明的质量、楼梯的竖直高度、登楼所用的时间，不需要测量各自的身高，故C符合题意。
故选：C。
9．【解答】解：A、来回弯折铁丝，是通过做功增加物体的内能，故A错误；
B、用暖手宝取暖是通过热传递的方式增加手的内能，故B错误；
C、烧水时水蒸气把壶盖顶起，是水蒸气对外做功，自身的内能减小，温度降低，故C错误；
D、冰块放入可乐中时，可乐会放出热量，是通过热传递的方式减少可乐的内能的，故D正确。
故选：D。
10．【解答】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，
由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，
综上结合选项图可知，只有D图符合题意。
故选：D。
11．【解答】解：①③实验1中，比较两种液体的比热容，液体的种类不同，燃料的种类相同，加热时间相同，液体吸热相等，故①正确、③错误；
②④实验2中，比较两种燃料的热值，燃料的种类不相同，液体的种类相同，加热时间相同，液体吸热不一定相等，温度升高越多，液体吸热越多，故③错误、④正确。
故选A。
12．【解答】解：
A、a点是压缩弹簧后形变程度最大处，弹性势能也最大，故A正确；
B、因为水平杆光滑，所以小球在a点时只受到弹簧向右的弹力，则小球由a向b运动时会做加速运动，过了b点受向左的弹簧拉力而减速运动，则b点时小球的速度最大，故B正确；
C、小球质量一定，从a点到b点时速度越来越快，所以动能逐渐增大；小球的重力势能不变，所以机械能变大，故C正确；
D、b点是弹簧原长时小球的位置，弹性势能为0，小球到达b点后由于惯性继续向右运动，所以弹簧逐渐被拉伸，弹性势能逐渐变大，小球的动能转化为弹性势能，使得小球的动能减小，速度变小，小球做减速运动，故D错误。
故选：D。
二、填空题：（本题共24分，8小题，每空1分。）
13．【解答】解：根据滑轮的轴固定不动的特点可知：旗杆顶部的滑轮是定滑轮；
定滑轮相当于等臂杠杆，旗杆顶部的定滑轮能改变力的方向，而不能省力；
升旗时，小明将绳子拉下了15m，则红旗被拉高了15m。
故答案为：定；改变力的方向；15。
14．【解答】解：（1）水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置；
（2）图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，负接线柱连接负极，即锌片是水果电池的负极。
（3）根据图示可知，电压表的量程为0～3V，分度值为0.1V，示数为0.6V。
故答案为：化学；负；0.6。
15．【解答】解：
（1）在空气压缩引火仪玻璃筒的底部放棉花，用力将活塞迅速向下压，棉花燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加；
（2）该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（3）若某汽油机在1s内完成20个工作循环，则1min完成1200个工作循环；由于一个工作循环活塞往复2次，飞轮转动2周，所以飞轮的转速为2400r/min。
故答案为：做功；压缩；2400。
16．【解答】解：火箭一般使用液态氢作为燃料，原因是液态氢具有较大的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
梦天实验舱将与空间站对接后一起在轨运行，当空间站组合体从远地点向近地点运行时，它的速度变大、质量不变，动能变大；质量不变、高度变小，势能变小。
故答案为：热值；变大；变小。
17．【解答】解：由图甲可知，闭合开关后，L1和L2并联；电流表a与灯L1串联在一条支路中，测量的是通过灯L1的电流；电流表b串联在干路上，测量干路中的电流；
由于并联电路干路中的电流等于各支路中的电流之和，且电流表a的指针偏转角度大于电流表b的偏转角度，所以电流表a选用的量程为0～0.6A，分度值为0.02A，其示数为0.3A；
电流表b选用的量程为0～3A，分度值为0.1A，其示数为1.2A；
则干路电流I＝1.2A，通过L1的电流I1＝0.3A，
通过L2的电流I2＝I﹣I1＝1.2A﹣0.3A＝0.9A。
故答案为：L1；1.2；0.9。
18．【解答】解：（1）工人做的有用功：W有＝Gh＝300N×2m＝600J；
（2）拉力做的总功：W总＝Fs＝250N×3m＝750J，
拉力做功的功率：P＝＝＝125W；
（3）额外功：W额＝W总﹣W有＝750J﹣600J＝150J，
由W额＝fs可知，斜面对物体的摩擦力：f＝＝＝50N。
故答案为：600；125；50。
19．【解答】解：（1）据图象能看出，该物质在AB段处于熔化过程中，晶体在熔化过程中，继续吸热，温度不变，但内能增加，所以物质正在A点时的内能小于在B点时的内能；
（2）根据图中坐标信息可知，该物质在固态段温度升高60℃﹣20℃＝40℃，被加热2min；在液态段温度升高80℃﹣60℃＝20℃，被加热4min；
因为是相同的酒精灯对晶体加热，晶体熔化、质量不变，
所以该物质在AB段吸热与CD段吸热之比为1：2，
因为Q吸＝cmΔt，所以c＝，则c1：c2＝：＝＝＝1：4；
（2）晶体液态时的比热容c液＝2×103J/（kg•℃），液态时温度升高了Δt＝20℃，晶体的质量m＝0.6kg，
由Q吸＝cmΔt得该晶体液态时4min吸收的热量：Q吸＝c液mΔt＝2×103J/（kg•℃）×0.6kg×（80℃﹣60℃）＝2.4×104J；
由图象知，该晶体的熔化过程经历了6min，
则其熔化过程中吸收的热量：Q吸′＝2.4×104J×＝3.6×104J；
（3）根据定义可知，该晶体物质的熔化热：λ＝＝＝6×104J/kg。
故答案为：小于；熔化过程中需要吸收热量；1：2；1：4；6×104。
20．【解答】解：如图是螺旋千顶的原理图，实质是一个绕在圆柱体上的斜面；
根据题意可知，不计机械自重和摩擦，总功等于有用功，当作用在手柄末端上的最小力为F时，此时力臂为L，当螺旋旋转一周时，F移动的距离：S＝2πL，
螺旋旋转一周时，有用功：W有＝Gh，
则力F为：F＝＝＝；
若考虑机械自重和摩擦，此时的机械效率η＝＝＝。
故答案为：斜面；；。
三、解答题：（本题7小题，共52分。解答25、26题时应有解题过程。）
21．【解答】解：定滑轮的支点O在滑轮的中心，动力F为绳子的拉力，过支点O向动力作用线画垂线，就得到F的力臂l，如图所示：

22．【解答】解：连接O与杠杆的最左端，即为最长的力臂l，最小力F与最长力臂垂直，要使杠杆平衡，方向应向下，如图所示：

23．【解答】解：在手电筒中，按钮相当于开关，灯泡作为用电器，干电池为电源，金属外壳和弹簧相当于导线；所以这是灯泡的简单电路，电路图如图：

24．【解答】解：（1）0.9m3的天然气完全燃烧放出的热量Q放＝Vq天然气＝0.9m3×4.2×107J/m3＝3.78×107J；
（2）水吸收的热量Q吸＝Q放η＝3.78×107J×50%＝1.89×107J；
（3）水升高的温度Δt＝＝＝45℃。
答：（1）0.9m3的天然气完全燃烧放出的热量为3.78×107J；
（2）水吸收的热量为1.89×107J；
（3）水升高的温度为45℃。
25．【解答】解：（1）由杠杆平衡条件可得：OA×（G动+G物）＝OB×G配，
配重物P的最小重力：G配＝＝＝1.35×104N；
（2）由图可知，绳子的有效股数n＝3，
不计摩擦和绳重，根据F＝（G物+G动）可知拉力F的大小：F＝（G物+G动）＝×（4×103N+500N）＝1500N；
（3）钢绳端的实际拉力F为2000N，滑轮组的机械效率η＝＝＝＝≈66.7%。
答：（1）为安全考虑，配重物P的最小重力为1.35×104N。
（2）钢绳端的水平拉力F为1500N。
（3）钢绳端的实际拉力F为2000N，滑轮组的机械效率为66.7%。
26．【解答】解：（1）实验前，杠杆在图甲位置静止，即处于静止状态，则杠杆处于平衡状态。要想使杠杆在水平位置平衡，根据“左高左调，右高右调”，应当向左调节平衡螺母。
（2）若只将左侧的钩码改挂到A点正上方的B点，力的作用线保持不变，即力的力臂保持不变，所以杠杆仍能保持平衡。
（3）由图丙可知，弹簧测力计的分度值为0.1N，指针指在2下方第3小格处，则其示数为2.3N。当杠杆的支点在杆的中心点处时，因杆的重心通过支点，所以杆的自重对实验没有影响。当支点不在杆的中点时，杆的自重就会对实验产生影响。根据杠杆的平衡条件有：F1l1＝G杆l杆+F2l2，所以F1l1＞F2l2。
故答案为：（1）平衡；左。（2）仍能。（3）2.3；大于；杠杆自重对实验有影响。
27．【解答】解：（1）小钢球的动能大小是通过小木块移动的距离大小来反映的，所以探究的动能指的是小球撞击木块时的动能，故选B；
（2）要探究动能大小与物体质量的关系，应使质量不同的小球从斜面的同一高度由静止滚下，保持小球到达水平面的速度相同；
图甲中可以让相同小球从不同高度滑下，从而改变速度大小，故图甲中的装置能探究动能大小与速度的关系；
实验中通过观察木块被撞击后移动的距离来判断小球动能的大小；
（3）木块在运动过程中，克服摩擦做功，机械能转化为内能，所以木块克服摩擦做的功等于木块的动能大小，即Wf＝Ek；
（4）观察图乙的装置可知，若用质量不同的小球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧弹性势能相同，转化出的动能相同，如果按此方案操作，可以观察到的现象是木块最终移动的距离相同。
故答案为：（1）B；（2）相同；能；木块移动的距离；（3）＝；（4）不可行；木块移动的距离相等。
28．【解答】解：（1）将两灯并联，因电源电压约为3V，所以电压表选用小量程，如下图所示；

（2）小明刚连完最后一根导线，两灯就亮了，说明连接电路时，开关没有断开；
（3）图乙中，电压表使用小量程，分度值为0.1V，示数为2.6V；
根据这组数据，该小组得出并联电路中电压的规律，实验的疏漏之处是未换用不同规格的灯泡多次实验；
纠正后得到并联电路中的电压规律为：并联电路中，各支路电压相等，且等于电源电压；
（4）实验结束前，小明发现L2熄灭了，但L1仍然发光，L1两端的电压仍等于电源电压，则此时电压表的示数将不变；L2熄灭的原因是L2断路。
故答案为：（1）如图；（2）连接电路时，开关没有断开；（3）2.6；未换用不同规格的灯泡多次实验；并联电路中，各支路两端电压相等，且等于电源电压；（4）不变；L2断路。
29．【解答】解：（1）由题目可知，温差电压产生的原因是，在同一导体的两端因其温度不同而产生的一种热电压，故从能量转化角度，热电偶消耗了内能转化成了电能；
（2）根据热电偶电路的定义知制作热电偶电路的材料是两种不同的导体；
A、玻璃片是绝缘体，铝薄片是导体，这两种组合不符合题意，故A错误；
B、玻璃片是绝缘体，这两种组合不符合题意，故B错误；
C、铝薄片和锌薄片是两种不同材料的导体，符合题意，故C正确；
D、锌薄片和锌薄片是同种材料的导体，不符合题意，故D错误。
故选：C；
（3）根据表中数据可知，电流的变化与温度的变化不成正比，所以这种温度计的刻度是不均匀的；
（4）由表格数据知电路中电流的变化量依次为64mA﹣0mA＝64mA、142mA﹣64mA＝78mA、234mA﹣142mA＝92mA，
温度每变化100℃，所以电路中电流的变化量相差都为78mA﹣64mA＝92mA﹣78mA＝14mA，
所以当接点温差为400℃时，电路中电流的变化量为：92mA+14mA＝106mA，
所以当接点温差为400℃时，电路中的电流为：
I＝234mA+106mA＝340mA，故B正确；
（5）因为热电偶的电压与J1、J2两点间的温度差成正比，设高温处温度为t，所以＝，解得t＝990℃。
故答案为：（1）内能；（2）C；（3）不均匀；（4）B；（5）990。
