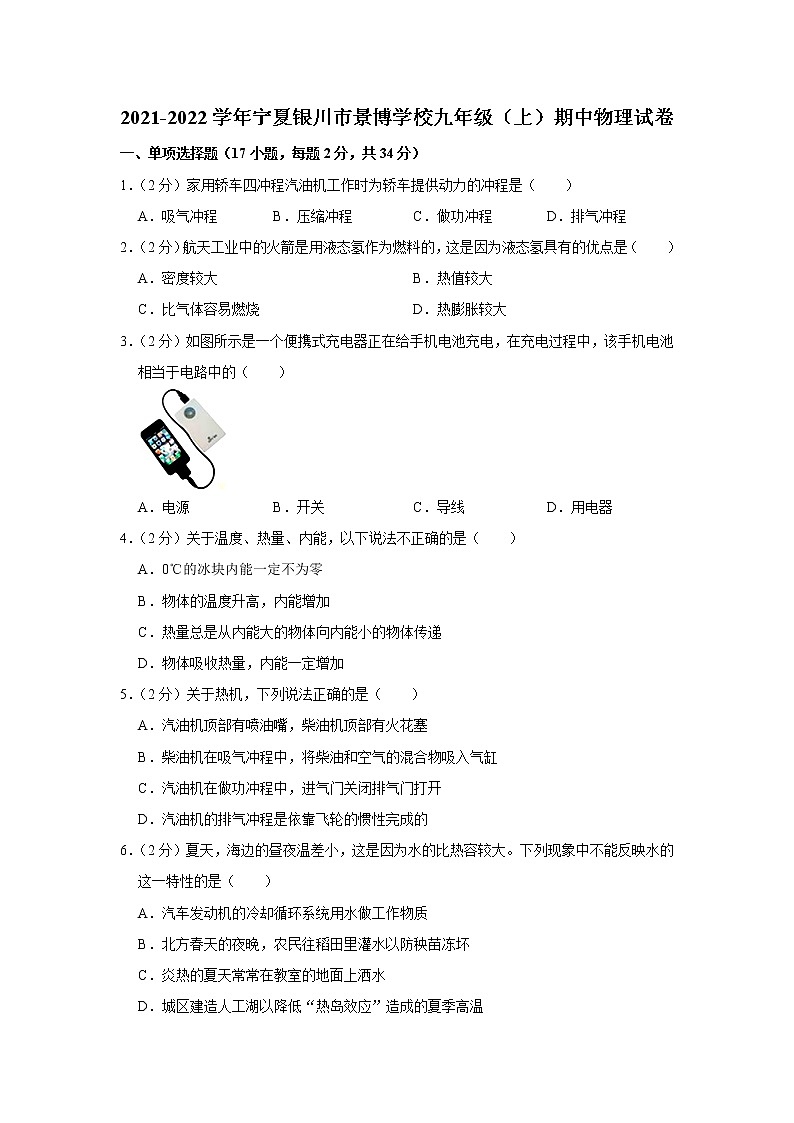

2021-2022学年宁夏银川市景博学校九年级（上）期中物理试卷
一、单项选择题（17小题，每题2分，共34分）
1．（2分）家用轿车四冲程汽油机工作时为轿车提供动力的冲程是（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
2．（2分）航天工业中的火箭是用液态氢作为燃料的，这是因为液态氢具有的优点是（　　）
A．密度较大 B．热值较大
C．比气体容易燃烧 D．热膨胀较大
3．（2分）如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　）

A．电源 B．开关 C．导线 D．用电器
4．（2分）关于温度、热量、内能，以下说法不正确的是（　　）
A．0℃的冰块内能一定不为零
B．物体的温度升高，内能增加
C．热量总是从内能大的物体向内能小的物体传递
D．物体吸收热量，内能一定增加
5．（2分）关于热机，下列说法正确的是（　　）
A．汽油机顶部有喷油嘴，柴油机顶部有火花塞
B．柴油机在吸气冲程中，将柴油和空气的混合物吸入气缸
C．汽油机在做功冲程中，进气门关闭排气门打开
D．汽油机的排气冲程是依靠飞轮的惯性完成的
6．（2分）夏天，海边的昼夜温差小，这是因为水的比热容较大。下列现象中不能反映水的这一特性的是（　　）
A．汽车发动机的冷却循环系统用水做工作物质
B．北方春天的夜晚，农民往稻田里灌水以防秧苗冻坏
C．炎热的夏天常常在教室的地面上洒水
D．城区建造人工湖以降低“热岛效应”造成的夏季高温

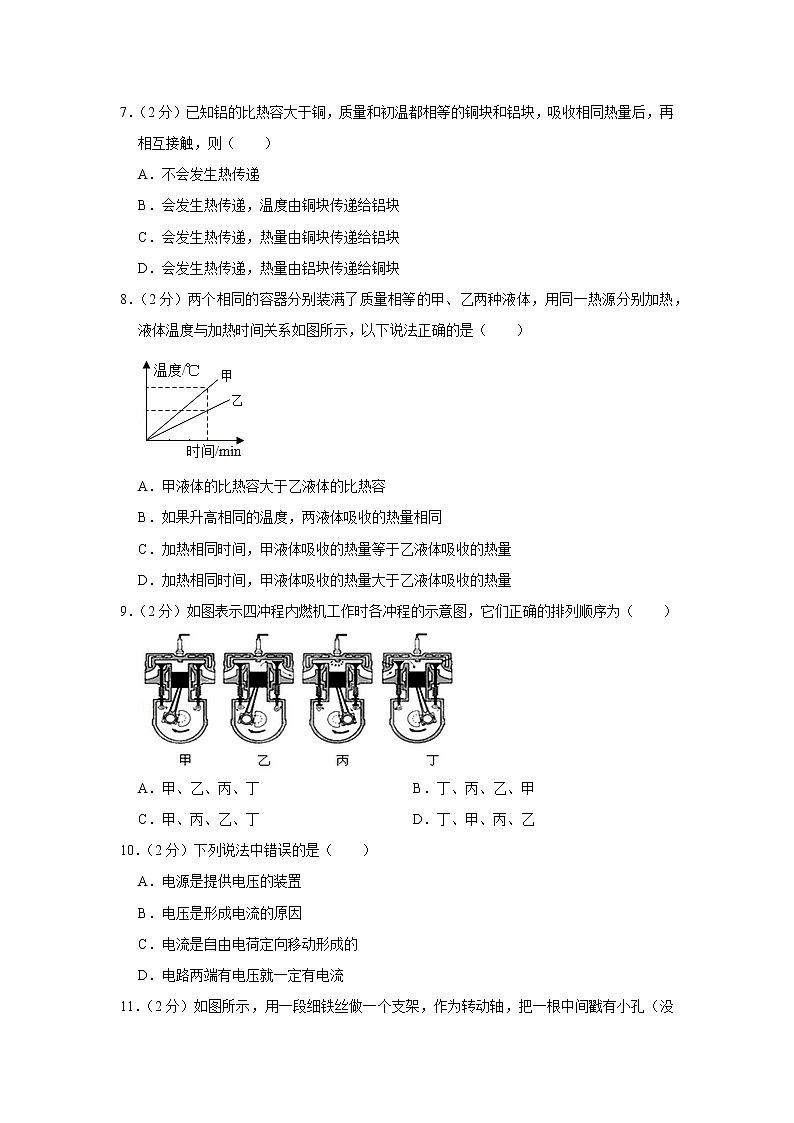

7．（2分）已知铝的比热容大于铜，质量和初温都相等的铜块和铝块，吸收相同热量后，再相互接触，则（　　）
A．不会发生热传递
B．会发生热传递，温度由铜块传递给铝块
C．会发生热传递，热量由铜块传递给铝块
D．会发生热传递，热量由铝块传递给铜块
8．（2分）两个相同的容器分别装满了质量相等的甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示，以下说法正确的是（　　）

A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收的热量相同
C．加热相同时间，甲液体吸收的热量等于乙液体吸收的热量
D．加热相同时间，甲液体吸收的热量大于乙液体吸收的热量
9．（2分）如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（　　）

A．甲、乙、丙、丁 B．丁、丙、乙、甲
C．甲、丙、乙、丁 D．丁、甲、丙、乙
10．（2分）下列说法中错误的是（　　）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是自由电荷定向移动形成的
D．电路两端有电压就一定有电流

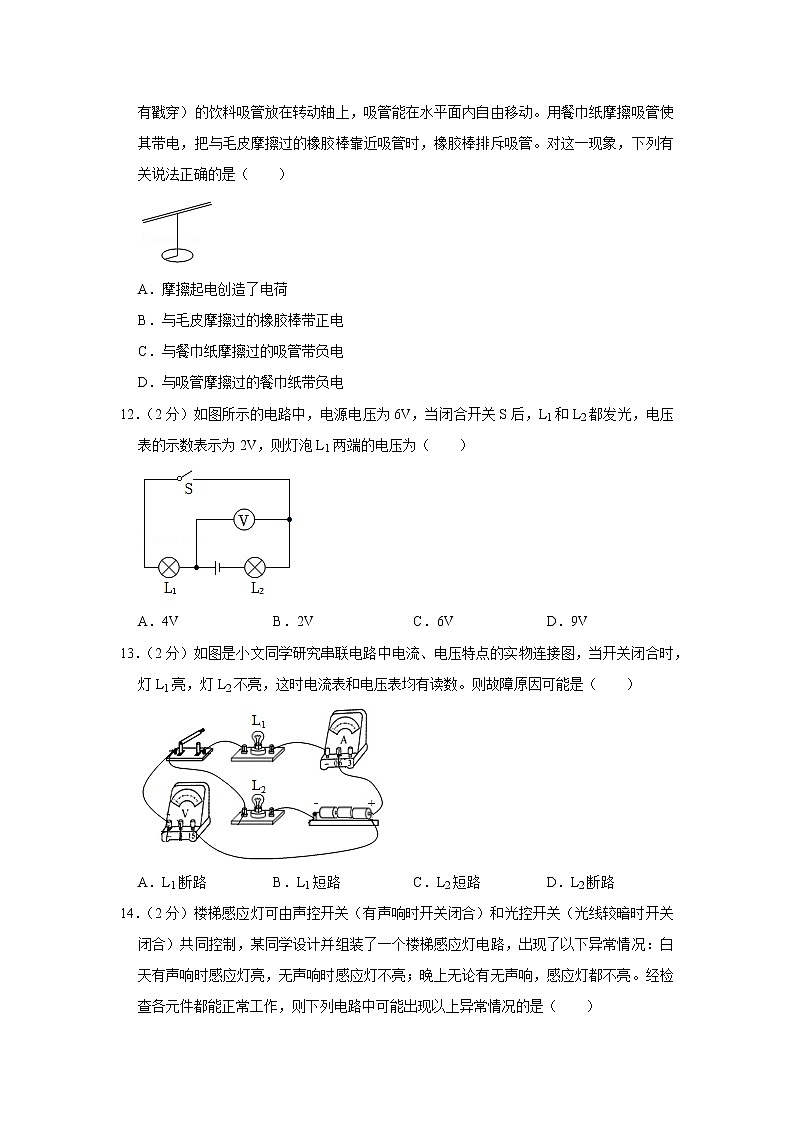

11．（2分）如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由移动。用餐巾纸摩擦吸管使其带电，把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象，下列有关说法正确的是（　　）

A．摩擦起电创造了电荷
B．与毛皮摩擦过的橡胶棒带正电
C．与餐巾纸摩擦过的吸管带负电
D．与吸管摩擦过的餐巾纸带负电
12．（2分）如图所示的电路中，电源电压为6V，当闭合开关S后，L1和L2都发光，电压表的示数表示为2V，则灯泡L1两端的电压为（　　）

A．4V B．2V C．6V D．9V
13．（2分）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数。则故障原因可能是（　　）

A．L1断路 B．L1短路 C．L2短路 D．L2断路
14．（2分）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）
A． B．
C． D．
15．（2分）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（　　）
A． B．
C． D．
16．（2分）如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可以判断（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
17．（2分）（单选）如图所示的电路，下列判断正确的是（　　）

A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
二、选择说理题（选出各题唯一正确答案，并在横线上说明选择理由。每小题3分，共6分。不选、多选、错选均不得分）
18．（3分）家用电器中大功率电子元件在工作时会产生较多的热量，为了尽快散热，通常在大功率元件上安装金属散热片，下表是四种金属材料的比热容，选作散热片最好的材料是（　　）
物质
比热容c/[J/（kg•℃）]
铝
0.88×103
铁
0.46×103
锌
0.39×103
铅
0.13×103
A．铝 B．铁 C．锌 D．铅
19．（3分）某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图。若开关闭合其后果是（　　）

A．两表都会被烧坏
B．两表都不会被烧坏
C．电压表不会被烧坏，且示数正常
D．电压表不会被烧坏，电流表可能被烧坏
三、填空题（每空1分，共26分）
20．（2分）请你写出：1节新干电池电压 　 　V，人体安全电压为 　 　V。
21．（4分）“粘”字常用来表述一些物理现象，例如：表面平滑的铅块紧压后会粘在一起，这是因为分子间有 　 　；吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到 　 　的作用；刚从冰箱的冷冻室拿出的冰棒会“粘”住舌头是因为液体瞬间 　 　的缘故；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了 　 　的缘故。
22．（1分）一台四冲程内燃机转速为600r/min，则每秒内有 　 　次做功冲程。
23．（2分）如图所示一种节日小彩灯是由多个小灯泡组成的，若每个小彩灯上标注的正常工作电压是9V，则应将 　 　个小彩灯 　 　（填“串”或“并”）联接在家庭电路两端。

24．（2分）有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示。则乙球带　 　电或　 　；丙球一定带　 　电。

25．（2分）如图所示，一条粗细不均匀的导线，AB段的横截面积是BC段横截面积的2倍，今将AC接入电路后，通过AB段和BC段的电流分别为I1和I2，则I1　 　I2。AB段和BC段的电阻分别为R1和R2，R1　 　R2（填“＞”、“＜”或“＝”）。

26．（1分）某同学用电压表测出同一电路中两只小灯泡两端的电压相等，则这两个灯泡的连接方式 　 　（一定是串联/一定是并联/串联和并联都有可能）。
27．（1分）调节收音机音量的旋钮开关，实际上是一个滑动变阻器，它的原理是 　 　。
28．（2分）如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是 　 　，若验电器带正电，在这一过程中的电流方向是 　 　（填“从手到金属箔”或“从金属箔到手”）

29．（2分）如图所示电路，当S1，S2都闭合时，能发光的灯泡是　 　，它们是　 　联，当S1，S2都断开时，能发光的灯泡是　 　，它们是　 　联。

30．（3分）如图所示，当开关闭合时会发生 　 　现象，若要两灯串联，应去掉导线 　 　；若要两灯并联，应将导线 　 　改接到 　 　接线柱。

31．（2分）当开关S闭合时，R1和R2并联时，甲为 　 　、乙为 　 　（电压表/电流表）。

32．（2分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动式灯逐渐变亮，则M应该接 　 　，N接 　 　。

四、作图、简答、计算（5小题，共14分）
33．（2分）用笔画线代替导线，把如图所示的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉。

34．（2分）根据如图的电路连接图画出电路图。

35．（2分）设计一个自动防盗报警电路。要求：晚间开关S闭合后，当房门被打开时，细导线EF被扯断，电铃发声自动报警；当房门未被打开时，细导线EF完好，电铃不发声。请你按要求连接图所示的电路元件。

36．（3分）据勘测，在相同的日照下，当草地温度32℃的时候，水泥地面的温度可达到57℃，柏油马路的温度更高达63℃！银川市城市建设局采取大量增加水域面积来调节市内温度。
（1）请你根据比热容的知识，解释为什么增加水域面积能调节气温？
（2）类似水泥地面、柏油马路这些高温物体在现代城市中比比皆是，形成巨大的热源，烘烤着城市的大气和人们的生活环境，请提出一条改善这一现象的合理建议或措施。（不要求解释）
37．（5分）水的比热容是4.2×103J/（kg•℃），它的物理含义是 　 　。用天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高50℃。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。
求：（1）0.5m3天然气完全燃烧放出的热量Q放。
（2）水吸收的热量Q吸。
（3）燃气灶的效率η。
（4）燃气灶烧水效率低于100%的原因是 　 　。
五、实验探究题（3小题，共20分）
38．（4分）在“比较不同物质的吸热能力”实验中，小明取了两只相同的烧杯，且在烧杯里分别装入质量和初温都相同的水和煤油。他用两个完全相同的“热得快”同时给它们加热，并记录得到了如表中的实验数据，请你回答下列问题
加热时间/min
0
1
2
3
4
5
6
7
水的温度/℃
20
22
24
26
28
30
32
34
煤油的温度/℃
20
24
28
32
36
40
44
48
（1）实验中通过比较 　 　来比较水和煤油吸收热量的多少。
（2）两种液体相比较，温度升高比较快的是 　 　。
（3）小明给水和煤油加热，选用两个同样的“热得快”的目的是什么？
（4）如图是小明根据实验数据画出的图线，其中 　 　表示的是水吸热升温情况。

39．（7分）鸣鸣同学对串联电路电压规律进行了探究。
（1）按图甲所示的电路图连接电路时，开关必须 　 　。
（2）鸣鸣根据图甲连接好电路，闭合开关，电压表示数如图乙所示，接下来他应该进行的操作是 　 　。
（3）测出L1两端的电压后，鸣鸣断开开关，准备拆下电压表，改接在B、C之间。聪聪认为鸣鸣的操作太麻烦，只需将与A点相连的导线改接到C点即可。聪聪的办法是否正确？　 　，理由是 　 　。
（4）排除问题后，该组同学进行了测量，收集数据如表你认为这些数据是否合理？　 　，理由是 　 　。
（5）分析数据，可以得出的结论是：　 　。
实验次数
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.6
2
3.0
1.4
4.4
3
1.1
1.7
2.9

40．（9分）小明要探究“并联电路中电流的规律”，所设计的电路如图甲所示。


实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
（1）小明按照图甲的电路图刚刚连接完实际电路的最后一根导线，就发现两个灯泡立刻发光，导致这一现象发生的原因是：　 　。
（2）由于小明不知道实验时通过小灯泡的电流大小，他应采取的方式是 　 　.
（3）在使用电流表测电流的实验中，小明试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是：　 　。
（4）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2　 　（选填“发光”或“不发光”），通过分析电路连接情况，该电路存在的问题是：　 　。请在图丙上只改动一根导线，符合L1、L2并联，电流表A测干路电流，A2测灯L2的电流，开关控制所有用电器（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（5）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流如表。
①通过对上面数据的分析，可以得出的结论是：　 　。
②在实验中可以采用 　 　的方法改变A、B、C处电流的大小，从而进行多次实验；多次测量的目的是 　 　。

2021-2022学年宁夏银川市景博学校九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（17小题，每题2分，共34分）
1．【解答】解：
家用轿车上的四冲程内燃机工作时，做功冲程将内能转化为机械能，提供了动力。
故选：C。
2．【解答】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故选：B。
3．【解答】解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；
故选：D。
4．【解答】解：A、任何物体的分子都在不停地做无规则运动，温度为0℃的物体内能也不为零，故A正确；
B、物体的温度表现了分子运动剧烈程度，故同一物体的温度升高，分子动能增大，内能增加，故B正确；
C、热传递的定义可知，内能总是从温度高的物体向温度低的物体转移，或者从同一物体温度高的部分传到温度低的部分，故C错误；
D、物体吸收热量，内能一定增加，故D正确。
故选：C。
5．【解答】解：A、汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴，故A错误；
B、工作过程中，汽油机吸入的是空气和汽油的混合物，柴油机吸入的是空气，故B错误；
C、四冲程汽油机在工作过程中，进、排气门同时关闭的冲程是做功冲程和压缩冲程，故C错误；
D、在四冲程汽油机工作的过程中，做功冲程将内能转化为机械能，产生动力，吸气、压缩和排气这三个冲程是依靠飞轮惯性来完成的，故D正确。
故选：D。
6．【解答】解：
A、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机的冷却循环系统用水做工作物质，故A不符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故B不符合题意；
C、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，故C符合题意；
D、城市修建人工湖，使水的覆盖面积增大，因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，温度升高的少，可以减弱热岛效应，故D不符合题意。
故选：C。
7．【解答】解：因为铝块和铜块的质量、吸收的热量均相同，由c铜＜c铝，根据△t＝可判断铜块升高的温度更多，又因为二者的初温相同，所以铜块的末温比铝块的末温高，根据热传递的条件可得热量将从铜块传给铝块。
故选：C。
8．【解答】解：A、已知两种液体质量相等，相同热源加热说明相同时间提供的热量相等。由图象可以看出：在吸收热量相同时，甲液体升高的温度更大，由公式c＝知，甲液体比热较小，故A错误；
B、由图象可以看出：升高相同温度时，甲需要的时间较短，也就是甲需要的热量少，故B错误；
C、加热时间相同，两种液体吸收的热量相同，故C正确；
D、加热相同时间，甲液体吸收的热量等于乙液体吸收的热量，故D错误；
故选：C。
9．【解答】解：甲图中两个气门都关闭，活塞向上运动，因此是压缩冲程；
乙图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；
丙图中两个气门都关闭，活塞向下运动，因此是做功冲程；
丁图中进气门打开，排气门关闭，因此是吸气冲程。
故正确顺序是：丁、甲、丙、乙。
故选：D。
10．【解答】解：
A、电源是提供电压的装置，故A正确；
B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；
C、电流是电荷的定向移动形成的，故C正确；
D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误。
故选：D。
11．【解答】解：A、摩擦起电不是创造了电荷，而是电荷的转移，故A错误；
B、据课本可知，毛皮摩擦过的橡胶棒带负电，故B错误；
C、毛皮摩擦过的橡胶棒带负电，由于毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管，即说明吸管带负电，故C正确；
D、由于吸管带负电，据摩擦起电的特点可知，与吸管摩擦过的餐巾纸带正电，故D错误。
故选：C。
12．【解答】解：由电路图可知，L1与L2串联，电压表测L1两端的电压，
由电压表的示数可知，灯L1两端电压为U1＝2V，故B正确，ACD错误。
故选：B。
13．【解答】解：串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路。
故选：C。
14．【解答】解：A、由电路图可知，两个开关串联后再与灯泡和R0串联，白天光控开关断开，有声响时感应灯不会亮，故A不符合题意；
B、由电路图可知，两开关并联后再与灯泡和R0串联，白天有声响时感应灯亮，无声响时感应灯不亮，晚上无论有无声响感应灯都亮，故B不符合题意；
C、由电路图可知，S光与灯泡L并联后再与S声、R0串联，白天有声响时感应灯亮，无声响时感应灯不亮，晚上无论有无声响感应灯都不亮，故C符合题意。
D、由电路图可知，S声与灯泡L并联后再与S光、R0串联，白天无论有无声响时感应灯都不亮，晚上无声响时感应亮，有声响时感应灯不亮，故D不符合题意；
故选：C。
15．【解答】解：由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；
结合选项可知B符合题意，A闭合开关，指示灯亮，C不管开关是否闭合，指示灯都亮，D指示灯与开关串联了，故ACD都不符合。
故选：B。
16．【解答】解：
A 如果灯L1短路，L2完好，L2会发光。此选项不符合题意；
B 如果灯L2短路，L1完好，L1会发光。此选项不符合题意；
C 如果灯L1断路，将导线接在L1两端时，L2会发光。此选项不符合题意；
D 如果灯L2断路，将导线接在L2两端时，L1会发光。此选项符合题意。
故选：D。
17．【解答】解：A、闭合开关S1、S3，断开开关S2时，灯L1、L2并联，故A错误；
B、闭合开关S2，断开开关Sl、S3时，灯L1、L2串联，故B错误；
C、闭合开关S1、S2，断开开关S3时，灯L1被短路，不亮，L2亮，故C错误；
D、同时闭合开关S1、S2、S3时，L1及L2被短路，电源被短路，故D正确。
故选：D。
二、选择说理题（选出各题唯一正确答案，并在横线上说明选择理由。每小题3分，共6分。不选、多选、错选均不得分）
18．【解答】解：表中提供的四种物质的比热容不同，铝的比热容最大，由吸热公式Q吸＝cmt可知，当m和△t相同的情况下，铝吸收的热量最多，所以选铝作为散热材料最好。
所以A符合题意。B、C、D不符合题意。
故选：A。
19．【解答】解：如图中，若电流表并联在了电源两端，由于电流表的内阻很小，会发生短路，可能会损坏电流表和电源，电压表的内阻很大，串联使用时，一般不会损坏。
故选：D。
三、填空题（每空1分，共26分）
20．【解答】解：1节新干电池电压1.5V，人体安全电压为不高于36V。
故答案为：1.5；不高于36。
21．【解答】解：
光滑铅块压在一起就能“粘”住﹣﹣因为分子间有引力，但分子间也有斥力；
吸盘式挂衣钩能够“粘”在墙上﹣﹣由于大气压的作用；
刚从冷冻室拿出的冰棒会“粘”住，是因为舌头上的水分遇到比较冷的冰棍形成的，液态变为固态的现象叫凝固；
穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体。
故答案为：引力；大气压；凝固；静电。
22．【解答】解：一台四冲程内燃机转速为600r/min＝10r/s，表示飞轮每秒转动10圈，由飞轮转动2圈，只有做功冲程对外做功1次可知，该内燃机每秒对外做功5次，即每秒有5次做功冲程。
故答案为：5。
23．【解答】解：小彩灯额定电压小于家庭电路电压，小彩灯应串联接入家庭电路；
串联的只数n＝＝≈24.4（个），取25个串联。
故答案为：25；串。
24．【解答】解：甲、丙相互排斥，说明甲、丙一定带同种电荷，甲带正电，则丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电。
故答案为：负；不带电；正。
25．【解答】解：由图可知，导体AB和BC段是串联的，根据串联电路的电流特点可知，通过它们的电流相等，即I1＝I2；
AB段和BC段长度相同，材料相同，AB段的横截面积是BC段横截面积的2倍，横截面积越大，电阻越小，所以R1＜R2。
故答案为：＝；＜。
26．【解答】解：由于并联电路各支路两端的电压相等，因此两灯泡并联连接时灯泡两端的电压相同；
当两个灯泡完全相同时，在串联电路中两个灯泡分得的电压相同；所以，两个灯泡串联和并联都有可能。
故答案为：串联和并联都有可能。
27．【解答】解：收音机的旋钮开关实际上是一个滑动变阻器，移动滑片，它的原理是改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流，从而能改变收音机的音量。
故答案为：改变接入电路电阻丝的长度，来改变接入电路的电阻，改变电路中的电流。
28．【解答】解：
用手接触验电器的金属球后金属箔片闭合，即人将电子导入验电器，该现象说明人体是导体。
验电器上带有正电荷，也就是缺少电子，人接触验电器的金属球时，电子从大地、人体传到金属箔；自由电子定向移动的方向与电流的方向相反，因此瞬间电流的方向从金属箔到手。
故答案为：导体；从金属箔到手。
29．【解答】解：当S1、S2都闭合时，灯L3被短路，灯L1、L2先首首相连、尾尾相连，再接入电路与电源构成闭合回路，因此它们是并联关系；
当S1、S2都断开时，灯L2、L1首尾顺次连接，接入电路与电源构成闭合回路，因此它们是串联关系。
故答案为：L1、L2；并；L2、L3；串。
30．【解答】解：由于导线几乎没有电阻，故开关闭合后，电流从电源正极出发，经导线1→2→3→5直接回到电源的负极，即不经过用电器，因此开关闭合后电路为短路现象；若两灯串联，即该电路中只有一条电流的路径，且两灯泡均在该路径上，故去掉导线3后，电流从电源正极依次经过开关和两个灯泡，即此时两个灯泡串联连接；若要求两灯并联，即两灯泡各自有一条路径，即将导线5改接到b（d）端或者将导线2改接到b（d）端即可。
故答案为：短路；3；5（2）；b（d）。
31．【解答】解：当开关S闭合时，R1和R2并联时，电流分别流过两个电阻；甲与电阻R2并联，所以甲为电压表；乙与R2串联，为电流表。
故答案为：电压表；电流表。
32．【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P＝I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。
故答案为：A或B；D。
四、作图、简答、计算（5小题，共14分）
33．【解答】解：由题意可知，小灯泡L1、L2并联，开关位于干路，如下图所示：

34．【解答】解：从正极开始依次是灯泡L2、L1、开关，回到负极，电压表并联在L1的两端，如图所示：

35．【解答】解：从电源正极依次串联开关、定值电阻以及电铃回到电源负极，然后将EF并联在电铃两端，如下图所示：

36．【解答】答：（1）在相同的日照下，当草地温度32℃的时候，水泥地面的温度可达到57℃，柏油马路的温度更高达63℃！这主要是因为：水泥和马路表面组成物质的比热容比水的比热容小得多，在相同的日照条件下，水吸热升温较小，所以增加水域面积能调节气温。
（2）多种植绿色的植物，或多建绿地，可以改变人们的生活环境。
37．【解答】解：根据比热容的定义可以知道，水的比热容为4.2×103J/（kg•℃）的物理意义是：1kg水温度升高（或降低）1℃吸收（或放出）的热量是4.2×103J；
（1）天然气完全燃烧放出的热量：
Q放＝Vq＝0.5m3×7.0×107J/m3＝3.5×107J。
（2）水吸收的热量：
Q吸＝cmΔt＝4.2×103J/（kg•℃）×100kg×50℃＝2.1×107J。
（3）燃气灶的效率：
η＝＝×100%＝60%。
（4）燃气灶烧水效率低于100%的原因是燃气不能完全燃烧、废气带走一部分热量等。
答：1kg水温度升高（或降低）1℃吸收（或放出）的热量是4.2×103J；
（1）0.5m3天然气完全燃烧放出的热量为3.5×107J。
（2）水吸收的热量为2.1×107J。
（3）燃气灶的效率为60%。
（4）燃气不能完全燃烧、废气带走一部分热量等。
五、实验探究题（3小题，共20分）
38．【解答】解：（1）（3）实验中两个同样的“热得快”加热，目的是使水和煤油在相同的时间内吸收的热量相同；实验中通过比较加热时间来比较水和煤油吸收热量的多少；
（2）由表中数据可知，加热相同的时间，吸收相同的热量，煤油温度升高的快；
（4）选同样的加热时间（水和煤油吸热相同），如t＝3min时，A升高的温度要多于B升高的温度，所以B的吸热能力强，B表示的是水吸热升温情况。
故答案为：（1）加热时间；（2）煤油；（3）使水和煤油在相同的时间内，吸热相同；（4）B。
39．【解答】解：（1）为了保护电路，连接电路时断开开关；
（2）闭合开关，电压表示数如图乙所示，指针偏向没有示数的一侧，接下来需要将电流表正负接线柱上导线对调；
（3）测L1两端的电压，则与B相连的为电压表的正接线柱，与A相连的为电压表的负接线柱，若将与A点相连的导线改接到C点，则聪聪的办法不正确，理由是电压表的正负接线柱接反了，不能测出L2的电压；
（4）（5）根据表中数据，考虑到误差因素，可得出结论串联电路的总电压等于各部分电压之和，故这些数据合理。
故答案为：（1）断开；（2）将电流表正负接线柱上导线对调；（3）不正确；电压表的正负接线柱接反了；（4）合理；测量中误差不可避免；（5）串联电路的总电压等于各部分电压之和。
40．【解答】解：（1）按照图甲的电路图刚刚连接完实际电路的最后一根导线，就发现两个灯泡立刻发光，导致这一现象发生的原因是：连接过程中开关是闭合的；
（2）无法估计待测电流大小，可以采用“试触法”来选择电表的量程；
（3）在使用电流表测电流的实验中，试触时电流表的指针向着没有刻度的一侧偏转，原因可能是：电流表正、负接线柱接反了；
（4）图丙中接错的地方有：电流表A2正负接线柱接反了，且A2、L2被短路；故灯L2不发光；
只允许改其中一条导线，因此将A1、L2之间的连线改接到灯L1右接线柱或开关的右接线柱即可。如图所示：

（5）①由实验数据可知，并联电路中干路电流等于各支路电流之和；
②在实验中可以采用改变电源电压的方法改变A、B、C处电流的大小从而进行多次实验；
测量三次的目的是：找普遍规律，避免偶然性。
故答案为：
（1）连接过程中开关是闭合的；   （2）采用“试触法”来选择电表的量程；（3）电流表正、负接线柱接反了；（4）不发光；A2、L2被短路；（5）①干路电流等于各支路电流之和；②改变电源电压；找普遍规律，避免偶然性。
