陕西省西工大附中2021-2022学年九年级上学期期中物理试题

这是一份陕西省西工大附中2021-2022学年九年级上学期期中物理试题，共17页。试卷主要包含了选择题，填空题与作图，实验与探究，计算题等内容，欢迎下载使用。

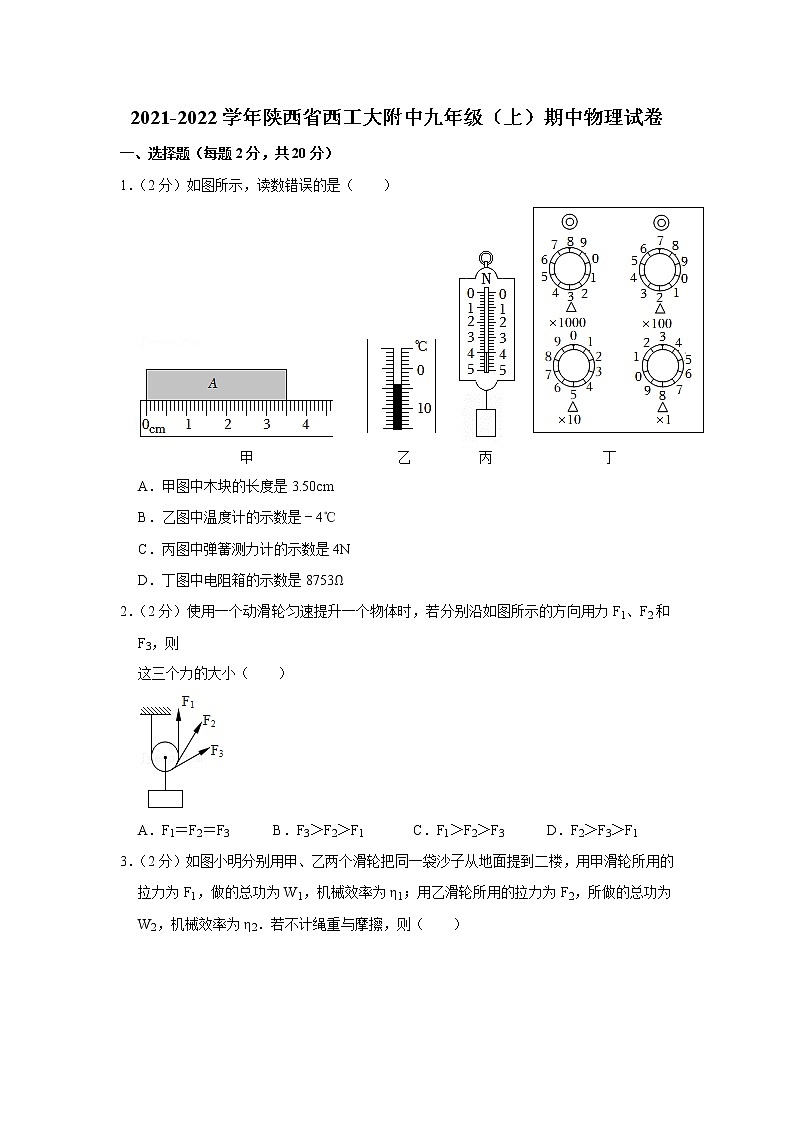

2021-2022学年陕西省西工大附中九年级（上）期中物理试卷
一、选择题（每题2分，共20分）
1．（2分）如图所示，读数错误的是（　　）

A．甲图中木块的长度是3.50cm
B．乙图中温度计的示数是﹣4℃
C．丙图中弹簧测力计的示数是4N
D．丁图中电阻箱的示数是8753Ω
2．（2分）使用一个动滑轮匀速提升一个物体时，若分别沿如图所示的方向用力F1、F2和F3，则
这三个力的大小（　　）

A．F1＝F2＝F3 B．F3＞F2＞F1 C．F1＞F2＞F3 D．F2＞F3＞F1

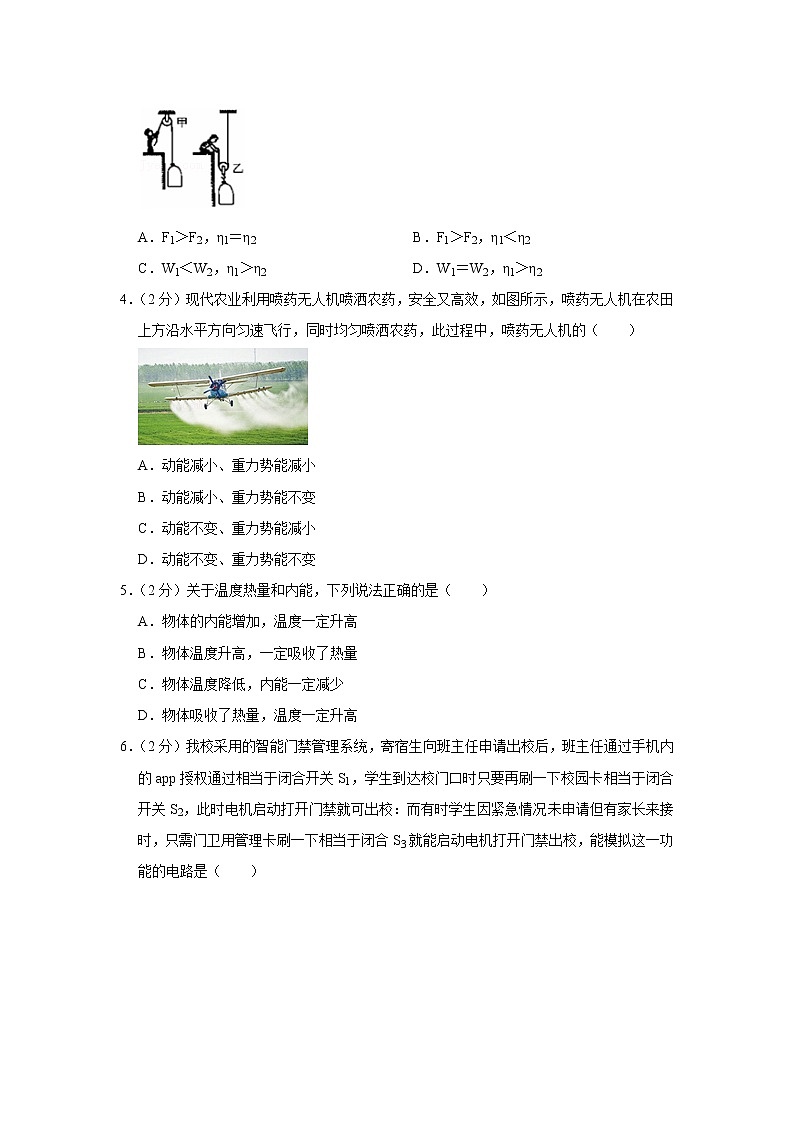

3．（2分）如图小明分别用甲、乙两个滑轮把同一袋沙子从地面提到二楼，用甲滑轮所用的拉力为F1，做的总功为W1，机械效率为η1；用乙滑轮所用的拉力为F2，所做的总功为W2，机械效率为η2．若不计绳重与摩擦，则（　　）

A．F1＞F2，η1＝η2 B．F1＞F2，η1＜η2
C．W1＜W2，η1＞η2 D．W1＝W2，η1＞η2
4．（2分）现代农业利用喷药无人机喷洒农药，安全又高效，如图所示，喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷洒农药，此过程中，喷药无人机的（　　）

A．动能减小、重力势能减小
B．动能减小、重力势能不变
C．动能不变、重力势能减小
D．动能不变、重力势能不变
5．（2分）关于温度热量和内能，下列说法正确的是（　　）
A．物体的内能增加，温度一定升高
B．物体温度升高，一定吸收了热量
C．物体温度降低，内能一定减少
D．物体吸收了热量，温度一定升高

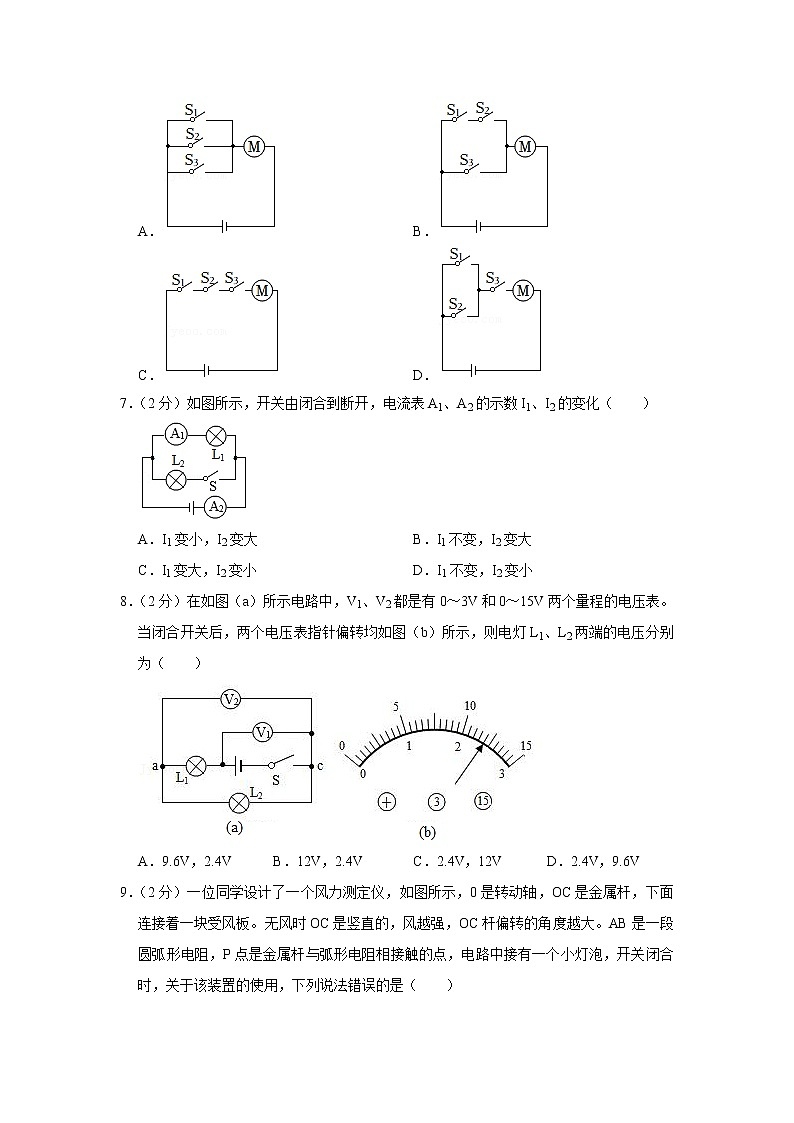

6．（2分）我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的app授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校：而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，能模拟这一功能的电路是（　　）
A． B．
C． D．
7．（2分）如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（　　）

A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
8．（2分）在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（　　）

A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
9．（2分）一位同学设计了一个风力测定仪，如图所示，0是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（　　）

A．风力越大，接入电路中的电阻越小
B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小
C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，PA部分连入电路
D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表
10．（2分）在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（　　）

A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5V
D．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1：2
二、填空题与作图（每空1分、每图2分，共22分）
11．（3分）如图所示是便捷式充电宝正在给手机电池充电，充电宝相当于电路组成中的　 　（填“电源”或“用电器”），在充电过程中，　 　能转化为　 　能储存在手机电池中。

12．（3分）如图，汽车内燃机一个工作循环包括四个冲程，正常工作的四个冲程的顺序是 　 　（对甲、乙、丙、丁重新排序），　 　冲程中内燃机给汽车提供动力。若该汽油机飞轮的转速为3600r/min，则每秒钟汽油机对外做功 　 　次。

13．（3分）如图1所示是小华做的自动回转“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当他将“魔罐”在粗糙的水平地面上滚出后，它还能自动滚回来，“魔罐”滚回时是 　 　能转化为 　 　能；小明将铜片、锌片插入土豆，制成土豆电池。小明为判断土豆电池的正、负极，他连接的电路如图2所示，试触开关S，发现电压表的指针向右偏转，则铜片是土豆电池的 　 　极。

14．（3分）如图所示电路，L1、L2是灯泡，且两灯均正常发光，“〇”处可以连接电流表、电压表测量电路中的电流、电压，则a为 　 　，b为 　 　，c为 　 　（选填“电压表”或“电流表”）。

15．（3分）用同种材料的导体制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的，a、b的电阻分别为Ra和Rb，则Ra　 　Rb（选填“＞”、“＝”或“＜”）；如图所示，把a和b互相连接，并将它们接入电路中，通过a、b的电流分别为Ia和Ib，a、b两端的电压分别为Ua和Ub，则Ia　 　Ib，Ua　 　Ub（选填“＞”、“＝”或“＜”）。

16．（3分）将一只彩灯的玻璃外壳小心地打碎，留下支架、玻璃芯、灯丝部分，再从实验室取一小灯泡、电流表、开关等器材接成如图2电路。闭合开关S，小灯泡微微发光，此时小灯泡中流过的电流 　 　（选填“大于”、“小于”或“等于”）彩灯灯丝中流过的电流。若用酒精灯加热彩灯灯丝至红炽状态，电流表的读数将 　 　（选填“增大”、“减小”或“不变”）。若用酒精灯加热玻璃芯至红炽状态，电流表的读数将 　 　（选填“增大”、“减小”或“不变”）。

17．（2分）如图所示是一办公桌，小明想用最小的力将左端桌腿稍稍抬离地面，请画出这个力的方向和此力的力臂。
18．（2分）某同学给某牧场设计了一个警报电路，将整个牧场用导线围起来，要求：正常情况下值班室灯亮，若有牲畜撞坏牧场围墙导线被拉断值班室的灯亮且电铃响报警。值班人员就可以去查看修复，以免牲畜逃跑。请用笔画线代替导线设计连接电路。

三、实验与探究（每空1分、每图2分，共22分）
19．（5分）小强在探究“杠杆的平衡条件”时：
（1）为了便于测量力臂，他先调节杠杆两端的平衡螺母，使杠杆在 　 　位置平衡；如果杠杆的左端向下倾斜，平衡螺母应向 　 　端调节。
（2）如表是小强的实验记录，在这两组数据中，他发现实验序号为 　 　的一组数据是错误的。经检查，结果是测量动力臂时读错了，动力臂的实际值应为 　 　m；通过探究，小强得到杠杆的平衡条件是 　 　。
实验序号
动力F1/N
动力臂L1/m
阻力F2/N
阻力臂L2/m
1
2
0.3
1
0.4
2
1
0.4
2
0.2
3
3
0.2
2
0.3

20．（5分）为了比较水和食用油的吸热能力，小明用如图1所示的两个完全相同的装置进行实验。

（1）实验中应保证两烧杯中水和食用油的 　 　相等；
（2）图2是同学们根据实验数据画出的图像，其中 　 　（选填“A”或“B”）图线温度上升快，表明该物质吸热本领 　 　（选填“强”或“弱”），因此A物质是 　 　；
（3）在对实验进行反思时，有同学设计了图3所示的装置。与原装置相比，该方案具有的优点是（写出一个即可）：　 　。
21．（5分）小融同学在探究并联电路电流规律的实验中，按照图甲所示电路图进行实验。

（1）在连接电路时，刚接好最后一根导线，电流表指针就发生了偏转，如图乙所示，由此可知连接电路时可能存在的错误：①　 　，②　 　。
（2）他将电流表接B处，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，电路可能存在的故障是 　 　（选填序号）。
A.开关S断路
B.灯泡L2短路
C.灯泡L2断路
D.电流表短路
（3）他在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为 　 　A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出实验的改进方法 　 　。
（5）实验结束后，小融又利用器材连接了如图丁所示的电路图，电源电压恒定，当开关S由断开到闭合时，电流表A1的示数 　 　（选填“变大”“变小”或“不变”），电流表A2的示数 　 　（选填“变大”“变小”或“不变”）。
22．（7分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0∼0.6A 0∼3A）、电压表（0∼3V 0∼15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干。根据图甲所示的电路图进行实验。

（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。
（2）连接电路。闭合开关前，滑动变阻器滑片P应处于　 　（选填“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是　 　。
（4）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示。老师看后说其中一次是错误的。帮小明分析出错的是第　 　次。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
四、计算题（共16分）
23．（8分）小明家过去做饭烧蜂窝煤，现在用煤气灶。小明在学习了热学的有关知识后，知道水的比热容和密度分别是4.2×103J/（kg•℃）和1×103kg/m3，煤气的热值为4.2×107J/m3．他想估算一下自己家中每天煤气灶烧水的效率。小明测得把1L、初温为20℃的水升高50℃，消耗了10dm3煤气。求：
（1）水吸收的热量为多少？
（2）煤气完全燃烧放出的热量为多少？
（3）煤气灶烧水的效率为多少？
24．（8分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6V保持不变。
（1）当托盘为空时，R2电阻　 　Ω；
（2）若托盘为空时，电流表示数为I1＝0.01A，求定值电阻R1的阻值；
（3）若放入某物体后，电流表示数为I2＝0.02A，求该物体的质量大小。


2021-2022学年陕西省西工大附中九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每题2分，共20分）
1．【解答】解：A、甲图中刻度尺的分度值为1mm，木块的长度是3.50cm，故A正确；
B、乙图中温度计的分度值是1℃，温度计的示数是﹣4℃，故B正确；
C、丙图中弹簧测力计的分度值是0.2N，指针指在4的位置，因此示数是4N，故C正确；
D、丁图中电阻箱的示数是3×1000Ω+2×100Ω+5×10Ω+8Ω＝3258Ω，故D错误。
故选：D。
2．【解答】解：固定绳子的一端与动滑轮接触的地方为支点，各力臂如下：

可知，F1的力臂为直径，力臂最大，F2的力臂较大，F3的力臂最小；由杠杆平衡条件知，当阻力与阻力的力臂的积固定时，动力的力臂越大，动力越小。故三个力的关系为：F1＜F2＜F3。
故选：B。
3．【解答】解：
不计绳重与摩擦，使用定滑轮不能省力，甲图所用拉力等于物重；使用动滑轮可以省力，乙图所用拉力小于物重，所以甲图中的拉力大于乙图中的拉力，即F1＞F2；
因为小明分别用甲、乙两滑轮把同一袋沙从一楼地面提到二楼地面，由W有＝Gh可知两种情况的有用功相同；
甲是定滑轮，当有用功一定时，不计绳重与摩擦，甲中所做的总功为对一袋沙所做的功，则总功W1就少，所以定滑轮的机械效率η1高。
又因为乙是动滑轮，乙中所做的总功还包括对动滑轮所做的功，所以利用乙滑轮做的额外功多，则总功W2多，所以动滑轮的机械效率η2低。
综上所述，可知F1＞F2，W1＜W2，η1＞η2．故C正确，ABD错误。
故选：C。
4．【解答】解：
无人机在农田上空的某一高度水平匀速飞行，同时均匀喷洒农药，飞机的速度和高度均不变，但质量变小，所以无人机的动能减小，重力势能减小。
故选：A。
5．【解答】解：A、在晶体熔化或液体沸腾的过程中，虽然吸收热量，但温度不变，故A错误；
B、做功和热传递都可以改变物体的内能，若物体的温度升高，可能是吸收了热量，即发生热传递，也可能是由于其它物体对它做功造成的，故B错误；
C、对于同一物体来说，其温度降低，内能一定减少，故C正确；
D、物体吸收了热量，物体内能增加，其也可能表现在体积的变化上，即不一定温度升高，故D错误。
故选：C。
6．【解答】解：寄宿生向班主任申请出校后，班主任通过手机内的app授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校，这说明S1和S2是串联在电路中的；而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，这说明S3能独立控制电动机，故B符合题意。
故选：B。
7．【解答】解：当开关闭合后，L1与L2并联在电源的两端，如图1所示；
当开关断开时，L1接在电源的两端为基本电路，如图2所示；

因并联电路各支路互不影响，而干路中的电流等于各支路电流之和；
所以开关由闭合到断开时，A1的示数I1不变，A2的示数I2变小。
故选：D。
8．【解答】解：由电路图可知，灯泡L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压，
因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数，而两个电压表指针偏转均相同，则电压表V1的量程是0～15V，分度值为0.5V，示数为12V，即电源电压U＝12V；
电压表V2的量程是0～3V，分度值为0.1V，示数为2.4V，即L2两端的电压U2＝2.4V；
由串联电路的特点可知，L1两端的电压：U1＝U﹣U2＝12V﹣2.4V＝9.6V。
故选：A。
9．【解答】解：A、由图可知：风力增大时，OC杆偏转的角度越大，弧形电阻丝AB接入电路中电阻的长度变短，弧形电阻接入电路的电阻减小，故A正确，不符合题意；
B、风力减小时，OC杆偏转的角度减小，弧形电阻接入电路的电阻增大，根据欧姆定律可知，电路中的电流变小，小灯泡的亮度变暗，故B正确，不符合题意；
C、无风时OC是竖直的，连入电路的电阻是AB段，有风时，OC杆偏转一定的角度，连入电路的电阻变为BP段，连入电路的电阻随风的大小而改变，风力测定仪相当于滑动变阻器，故C错误，符合题意；
D、要提高该装置反映风力大小的性能，可以在电路中再串联一个电流表，根据电流表的示数大小准确反映风的大小，故D正确，不符合题意。
故选：C。
10．【解答】解：AB、由图像可知，乙元件中电流与两端电压图像不是过原点直线，说明乙元件的电流与电压不成正比，即乙元件不是定值电阻，故AB错误；
C、若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，由串联电路中各处的电流相等可知通过两元件的电流均为0.2A，
由图像可知，两元件两端的电压U甲＝1V、U乙＝2V，根据串联电路中总电压等于各分电压之和可知，甲、乙两元件总电压U＝U甲+U乙＝1V+2V＝3V，故C错误；
D．若甲、乙元件并联后，接到2V的电路中，根据并联电路中各支路两端的电压相等可知，两元件两端的电压均为2V，
由图像可知，通过两元件的电流分别为I甲＝0.4A，I乙＝0.2A，根据欧姆定律可知甲、乙电阻之比：＝＝＝＝，故D正确。
故选：D。
二、填空题与作图（每空1分、每图2分，共22分）
11．【解答】解：“充电宝”正在给手机电池充电过程中，充电宝消耗了电能，转化为化学能储存在手机电池中，所以充电时充电宝相当于电源。
故答案为：电源；电；化学。
12．【解答】解：
（1）甲中的两个气阀都关闭，活塞向上运动，所以为压缩冲程，是第二冲程；
乙中的一个气阀打开，活塞向下运动，所以为吸气冲程，是第一冲程；
丙中的一个气阀打开，活塞向上运动，所以为排气冲程，是第四冲程；
丁中的两个气阀都关闭，活塞下运动，所以为做功冲程，是第三冲程；
故排序为：乙、甲、丁、丙。其中做功冲程内燃机给汽车提供动力，此冲程中内能转化为机械能。
（2）已知四冲程汽油机曲轴转速是3600r/min＝60r/s，所以此汽油机每秒钟转60圈，可完成30个工作循环，对外做30次功，活塞往复运动60次。
故答案为：乙、甲、丁、丙；做功；30。
13．【解答】解：（1）魔罐在开始滚动的时候，具有动能，滚动的过程中，罐子动能转化为橡皮筋的弹性势能，当动能为0时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，罐子动能增大，弹性势能转化为动能；
（2）试触开关S，发现电压表的指针向右偏转，根据电压表的连接方式可知，铜片一端与电压表的正接线柱连接，所以铜片是土豆电池的正极。
故答案为：（1）弹性势；动；（2）正。
14．【解答】解：由图可知，a与L1并联，为电压表；c与L2串联，为电流表；b与L2并联，为电压表。
故答案为：电压表；电压表；电流表。
15．【解答】解：
由题知，a和b是由同种材料制成的长度相同、横截面积不同的两个导体，Sa＞Sb，所以b段的电阻大，即Ra＜Rb；
因两电阻串联，故通过两导体的电流相等，即Ia＝Ib；根据串联分压规律可知，电阻越大，分担的电压越多，所以Ua＜Ub。
故答案为：＜；＝；＜。
16．【解答】解：由图2可知，小灯泡和彩灯灯丝串联，在串联电路中电流处处相等，故小灯泡中流过的电流等于彩灯灯丝中流过的电流；
若用酒精灯加热彩灯灯丝至红炽状态，彩灯灯丝的电阻随温度的升高而增大，电源电压不变，由I＝可知，电流表的读数将减小；
若用酒精灯加热玻璃芯至红炽状态，玻璃芯变成导体，灯丝被短路，电流表的读数将增大。
故答案为：等于；减小；增大。
17．【解答】解：以右端与地面接触点为支点，连接支点与左端上端点，此即动力臂L，过作用点作出动力，如下图所示：

18．【解答】解：由题意可知，正常情况下（开关接通），导线把电铃短路，灯亮铃不响；只有导线被拉断时（开关断开），电铃才响，但灯泡一直是亮的；电路图如图所示：

三、实验与探究（每空1分、每图2分，共22分）
19．【解答】解：（1）为方便测量力臂长度，应将杠杆调节到水平位置平衡，如果杠杆的左端向下倾斜，说明杠杆重心在支点的左侧，则杠杆重心应右移，故应将平衡螺母向右调节，直至杠杆在水平位置平衡；
（2）由表中实验数据可知，第1组实验数据：2N×0.3m≠1N×0.4m，则第1组数据错误；
根据F1L1＝F2L2得，2N×L1＝1N×0.4m，L2＝0.2m；
由表中实验数据可知，F1L1＝F2L2，此时杠杆平衡，由此可得：杠杆平衡条件是：F1L1＝F2L2，即动力×动力臂＝阻力×阻力臂。
故答案为：（1）水平；右；（2）1；0.2；动力×动力臂＝阻力×阻力臂。
20．【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，故实验中应取质量相等的水和食用油倒入两个相同的烧杯中；
（2）由图像可知数据，加热相同时间，A图线温度上升快，这说明A的吸热能力弱，B的吸热能力强，所以A为食用油，B为水；
（5）他设计了图3所示的装置，与原方案相比，该方案具有的优点是便于控制相同时间内，水和食用油吸收的热量相同。
故答案为：（1）质量；（2）A；弱；食用油；（3）便于控制相同时间内，水和食用油吸收的热量相同。
21．【解答】解：
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；
（2）将电流表接B处，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，说明L2所在支路断路；
（3）在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（4）只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表A2的示数变大。
故答案为：（1）没有断开开关；电流表正负接线柱接反了；（2）L2断路；（3）0.24；（4）换用不同的灯泡测量多组数据；（5）不变；变大。
22．【解答】解：（1）电源电压为3V，定值电阻为5Ω，故电路中最大电流I＝＝＝0.6A，电流表选用小量程与电阻串联，变阻器按一上一下接入电路中，如下所示：

（2）连接电路。闭合开关前，滑动变阻器滑片P应处于阻值最大处，即B端；
（3）经分析，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是：定值电阻断路；
（4）当变阻器的全部电阻连入电路中时，根据电阻的串联，电路的最大电阻：
R大＝R定+R滑＝5Ω+20Ω＝25Ω，此时电路中的最小电流：
I小＝＝0.12A＞0.1A，
最小电压：
U小＝I小R＝0.12A×5Ω＝0.6V＞0.5V，
故第1组数据是错误的。
故答案为：（1）见上图；（2）B；（3）定值电阻断路；（4）1。
四、计算题（共16分）
23．【解答】解：（1）水的体积：V＝1L＝1×10﹣3m3，
由ρ＝得，水的质量：m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×50℃＝2.1×105J；
（2）煤气的体积：
V＝10dm3＝0.01m3，
这些煤气完全燃烧放出的热量：
Q放＝V气q＝0.01m3×4.2×107J/m3＝4.2×105J；
（3）煤气炉子的效率：
η＝×100%＝×100%＝50%。
答：（1）水吸收的热量为2.1×105J；
（2）煤气完全燃烧释放的热量为4.2×105J；
（3）煤气灶烧水的效率为50%。
24．【解答】解：
（1）当托盘为空时，物体质量为0，根据图象可知R2的电阻为500Ω；
（2）若托盘为空时，电流表示数为I1＝0.01A，
由I＝可得，电路的总电阻：
R＝＝＝600Ω；
根据串联电路的特点可得，R1的阻值：R1＝R﹣R2＝600Ω﹣500Ω＝100Ω；
（3）若放入某物体后，电流表示数为I2＝0.02A，
则此时电路的总电阻：R'＝＝＝300Ω，
则R2的电阻：R2'＝R'﹣R1＝300Ω﹣100Ω＝200Ω；
由图象可知，此时物体质量为600g。
答：（1）当托盘为空时，R2电阻为500Ω；
（2）若托盘为空时，电流表示数为I1＝0.01A，定值电阻R1的阻值为100Ω；
（3）若放入某物体后，电流表示数为I2＝0.02A，该物体的质量为600g。
