上海市南洋模范中学2021-2022学年九年级上学期期中物理试题

这是一份上海市南洋模范中学2021-2022学年九年级上学期期中物理试题，共15页。试卷主要包含了填空题，作图题，综合题等内容，欢迎下载使用。

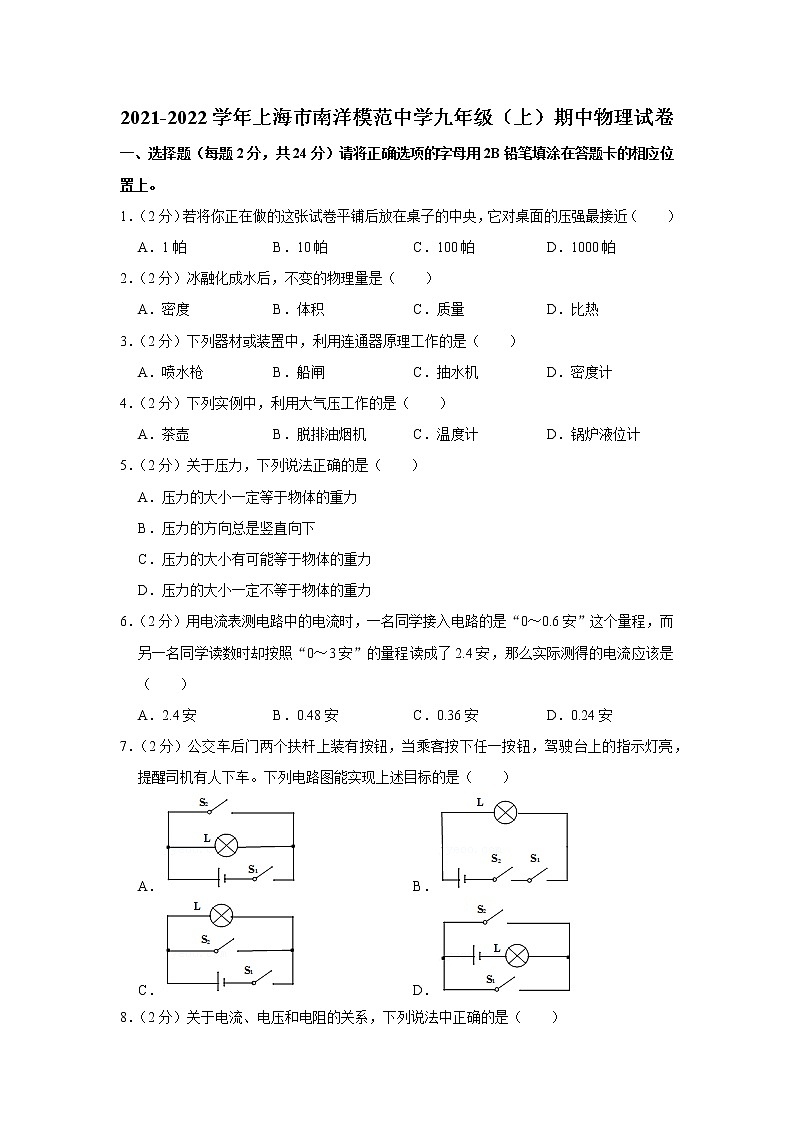

2021-2022学年上海市南洋模范中学九年级（上）期中物理试卷
一、选择题（每题2分，共24分）请将正确选项的字母用2B铅笔填涂在答题卡的相应位置上。
1．（2分）若将你正在做的这张试卷平铺后放在桌子的中央，它对桌面的压强最接近（　　）
A．1帕 B．10帕 C．100帕 D．1000帕
2．（2分）冰融化成水后，不变的物理量是（　　）
A．密度 B．体积 C．质量 D．比热
3．（2分）下列器材或装置中，利用连通器原理工作的是（　　）
A．喷水枪 B．船闸 C．抽水机 D．密度计
4．（2分）下列实例中，利用大气压工作的是（　　）
A．茶壶 B．脱排油烟机 C．温度计 D．锅炉液位计
5．（2分）关于压力，下列说法正确的是（　　）
A．压力的大小一定等于物体的重力
B．压力的方向总是竖直向下
C．压力的大小有可能等于物体的重力
D．压力的大小一定不等于物体的重力
6．（2分）用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“0～3安”的量程读成了2.4安，那么实际测得的电流应该是（　　）
A．2.4安 B．0.48安 C．0.36安 D．0.24安
7．（2分）公交车后门两个扶杆上装有按钮，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目标的是（　　）
A． B．
C． D．

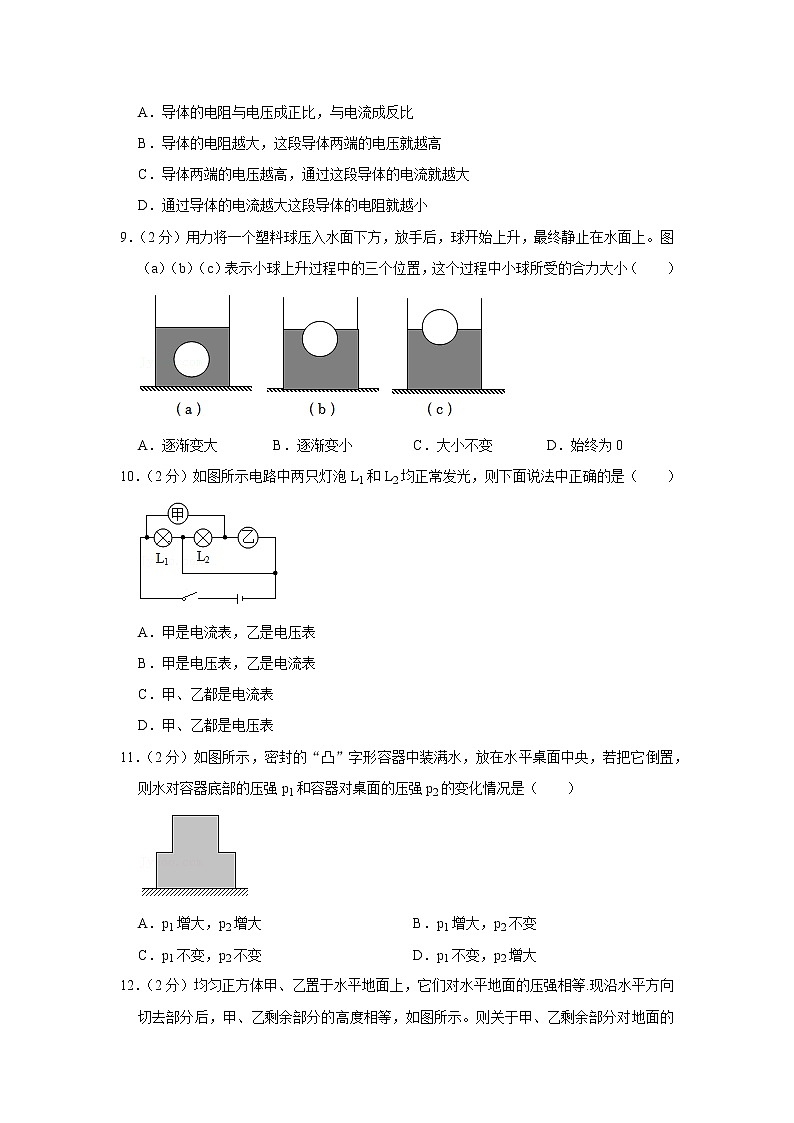

8．（2分）关于电流、电压和电阻的关系，下列说法中正确的是（　　）
A．导体的电阻与电压成正比，与电流成反比
B．导体的电阻越大，这段导体两端的电压就越高
C．导体两端的电压越高，通过这段导体的电流就越大
D．通过导体的电流越大这段导体的电阻就越小
9．（2分）用力将一个塑料球压入水面下方，放手后，球开始上升，最终静止在水面上。图（a）（b）（c）表示小球上升过程中的三个位置，这个过程中小球所受的合力大小（　　）
A．逐渐变大 B．逐渐变小 C．大小不变 D．始终为0
10．（2分）如图所示电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（　　）

A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表
11．（2分）如图所示，密封的“凸”字形容器中装满水，放在水平桌面中央，若把它倒置，则水对容器底部的压强p1和容器对桌面的压强p2的变化情况是（　　）

A．p1增大，p2增大 B．p1增大，p2不变
C．p1不变，p2不变 D．p1不变，p2增大
12．（2分）均匀正方体甲、乙置于水平地面上，它们对水平地面的压强相等.现沿水平方向切去部分后，甲、乙剩余部分的高度相等，如图所示。则关于甲、乙剩余部分对地面的压力F甲、F乙的判断，正确的是（　　）

A．F甲一定大于F乙 B．F甲一定小于F乙
C．F甲可能小于F乙 D．F甲可能等于F乙
二、填空题（18、19题每空2分，其余每空1分，共27分）
13．（3分）某导体两端的电压为8伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为 　 　库，其电阻为 　 　欧。当其两端的电压为4伏时，该导体的电阻为 　 　欧。
14．（2分）如图所示，完全相同的a、b两个长方体，长度为h，悬浮在密度为ρ的液体中，长方体b上下表面的液体压强差为　 　。若两长方体a、b下表面所受液体的压力分别为Fa、Fb，则Fa　 　Fb（选填“大于”、“等于”或“小于”）。

15．（3分）一节新干电池的电压为 　 　伏；我国照明电路的电压为 　 　伏，节能灯与控制它的开关之间是 　 　连接的。（选填“串联”或“并联”）
16．（3分）图（a）中，锥子头很尖锐是为了增大 　 　；图（b）中，吸尘器能吸入灰尘，这是利用了 　 　的知识；图（c）中，s

17．（3分）铜是重要的工业原材料，它的密度是8.9×103千克/米3，读作　 　，它表示的物理意义是　 　，当铜块的温度升高300℃，它的密度　 　（选填“变大”、“变小”或
“不变”）。
18．（6分）著名的 　 　实验向人们显示大气压强是很大的，意大利科学家 　 　首次测定了大气压强的数值为1.01×105帕，它的含义是每平方米的面积上受到的 　 　为1.01×105牛。
19．（4分）如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个用电器出现了故障，使得电压表的示数变为0。
①电路中可能存在的故障是 　 　。
②请写出灯L的亮暗情况及相应的电路故障 　 　。

20．（4分）分析大气压强的变化可以判断大气环流的方向，预报相关气象情况。气象站用气压计采集某区域同一时刻近地面不同地点的大气压，并将气压相等的各点连起来，绘成“等气压线”，如图所示。
等气压线的特征
一般天气特征
等气压线闭合，四周气压低于中心气压
晴朗
等气压线闭合，四周气压高于中心气压
阴雨
①你认为采集数据时，应使近地面不同地点 　 　，理由是 　 　。
②根据A处风的方向，可判断A处气压 　 　B处气压；结合上表，可判断该区域一般天气特征为 　 　。

三、作图题（每题3分，共9分）
21．（3分）重为3牛的物体静置在水平面上。请在图中用力的图示法画出重物对地面的压力。

22．（3分）在图中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。

23．（3分）在图电路中的O处填入电表符号，使之成为正确的电路。

四、综合题（共39分）
24．质量为4.4千克，体积为2×10﹣3米3的物块，求它的密度ρ。
25．体积为4×10﹣3米3的金属块浸没在水中，求：该金属块所受浮力F浮。
26．某学生的质量为45千克，他每只脚接触地面的面积是150厘米2。当该学生站立在水平地面上时，求：
（1）水平地面受到的压力；
（2）该学生对水平地面的压强。
27．质量为0.2千克、底面积为0.01米2、容积为2×10﹣3米3的薄壁容器内装入0.15米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好都为11.76牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为3千克、体积为1.5×10﹣3米3的实心物块（液体无溢出）。求物块静止后容器对桌面压强的增加量Δp。
28．使用电压表测电压时，必须把电压表 　 　（选填“串联”或“并联”）在电路中，如图1所示的电压表示数是 　 　伏；在图2所示的电路中，电流表正在测量的是小灯 　 　（选填“L1”或“L2”）的电流。

29．“测定不规则物体的密度”实验原理是 　 　，实验中需用 　 　测出物体的体积。图（a）所示的装置叫做 　 　。在探究液体内部的压强与 　 　的关系时，进行如图（b）、（c）和（d）所示实验操作，图中三容器所盛是密度 　 　液体。（选填“相同”或“不同”）

30．如图所示是小李同学做“验证阿基米德原理”实验的情景。弹簧测力计的示数F1表示　 　，实验中弹簧测力计的两次示数差（F1﹣F2）表明了　 　。量筒中液面的两次示数差（V2﹣V1）表明了　 　。若用ρ水表示水的密度，通过实验可以发现浮力大小等于　 　（用符号表示）。

31．小华和小海同学为了探究导体中电流与电压的关系，他们利用如图所示电路进行实验，实验中他们将材料均为镍铬合金，而横截面积和长度均不同的导体先后连入A、B两点间，改变滑动变阻器滑片的位置，记录多组电压和电流值，并将测量的数据记录在表中。
实验序号
导体
长度（m）
横截面积（mm2）
电压（V）
电流（A）
1
A
5
1
1.2
0.15
2
2.4
0.3
3
4.8
0.6
4
B
6
0.4
2.4
0.1
5
4.8
0.2
6
7.2
0.3
（1）分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体，　 　。
（2）分析比较实验序号2、4或3、5的数据，可得出的初步结论是　 　，通过不同导体的电流不同。
（3）进一步分析比较表中的数据，小华发现材料相同的导体，电压与电流的比值不相同，他认为，电压与电流的比值与导体的材料无关，你认为小华的结论　 　（选填“错误”、“合理”），理由是　 　。
（4）小海想在上表实验数据的基础上继续探究电压与电流的比值是否与导体的材料有关，需添加的器材为　 　（选填“甲”、“乙”或“丙”）
器材：导体甲 横截面积为1×10﹣6米2、长度为10米的镍铬合金丝
导体乙横截面积为0.4×10﹣6米2、长度为6米的铁丝
导体丙 横截面积为1×10﹣6米2、长度为5米的锰铜丝。


2021-2022学年上海市南洋模范中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每题2分，共24分）请将正确选项的字母用2B铅笔填涂在答题卡的相应位置上。
1．【解答】解：一张试卷的质量约为10g，长约为0.4m，宽约为0.25m，
试卷放在水平桌面的中央，对桌面的压力等于其重力，即F＝G＝mg＝0.01kg×10N/kg＝0.1N，
试卷与桌面的接触面积：S＝0.4m×0.25m＝0.1m2，
试卷对水平桌面的压强为：
p＝＝＝1Pa，故A符合题意。
故选：A。
2．【解答】解：冰熔化成水后，只是状态发生了变化，水的多少没有变，故质量不变。但冰的密度、比热容比水的小。而且冰变成水后，体积变小了。
故选：C。
3．【解答】解：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，故A不合题意；
B、船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，故B符合题意；
C、抽水机是利用大气压强将水从低处抽到高处的，不是利用连通器原理工作的，故C不合题意；
D、密度计是利用物体的漂浮条件和阿基米德原理来工作的，不是利用连通器原理工作的，故D不合题意。
故选：B。
4．【解答】解：A、茶壶利用的是连通器原理，与大气压无关，故A不合题意。
B、抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出，利用了大气压，故B符合题意。
C、温度计利用的是液体热胀冷缩的原理，与大气压无关，故C不合题意。
D、锅炉液位计利用的是连通器原理，与大气压无关，故D不合题意。
故选：B。
5．【解答】解：（1）压力是垂直作用在物体表面上的力，只有物体放在水平面上，物体对桌面的压力等于重力，其它情况下压力不等于重力，故AD错误、C正确；
（2）压力是垂直作用在物体表面上的力，所以它的方向总是垂直于受力物体的表面，故B错误。
故选：C。
6．【解答】解：电流表使用“0～0.6A”的量程时，按照“0～3安”的量程读成了2.4A，正确读数应为2.4A的，即0.48A。
故选：B。
7．【解答】解：当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，即任一开关都能单独与灯、电源连通，所以两开关应并联后再与灯连接，只有D符合题意；
故选：D。
8．【解答】解：A、电阻由导体材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，故A错误；
B、由U＝IR知，导体两端的电压除了与R有关外，还与通过导体的电流有关，R大，如果I小，则导体两端的电压不一定大，故B错误；
C、由U＝IR知，电阻一定，导体两端的电压U越高，通过导体的电流I就越大，故C正确；
D、电阻由导体材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，故D错误。
故选：C。
9．【解答】解：图（a）（b）（c）表示小球上升过程中的三个位置，球排开水的体积逐渐变小，由F浮＝ρ水gV排可知，所受有浮力变小，当静止在水面上时，浮力等于重力，由F合＝F浮﹣G可知，乒乓球受到的合力逐渐变小，直到为0。
故选：B。
10．【解答】解：A、若甲是电流表，乙是电压表，灯泡L1和L2并联，两灯发光，电流表测L2电流，电压表测电源电压；
B、若甲是电压表，乙是电流表，导线会将灯泡L2短路，不发光；
C、若甲、乙都是电流表，则L1和L2都短路，都不能正常发光；
D、若甲和乙都是电压表，灯泡L2和电压表甲串联，不发光。
故选：A。
11．【解答】解：因为p＝ρgh可知，倒置后水的深度h不变，
所以液体对容器底的压强也不变；
因为容器放在水平桌面上，
所以对桌面的压力：F＝G，
倒置后容器对桌面的压力不变，受力面积减小，
根据p＝知对桌面的压强增大，故D正确。
故选：D。
12．【解答】解：均匀正方体甲、乙置于水平地面上，它们对水平地面的压强相等，根据p＝＝＝＝＝＝ρgh可知，ρ甲gh甲＝ρ乙gh乙；
沿水平方向切去部分后，甲、乙剩余部分的高度相等，设高度为h；
则：F甲＝ρ甲ghS甲＝ρ甲gh，F乙＝ρ乙ghS乙＝ρ甲gh；
＝＝；根据图可知，h甲＞h乙，由于ρ甲gh甲＝ρ乙gh乙，则F甲一定大于F乙。
故选：A。
二、填空题（18、19题每空2分，其余每空1分，共27分）
13．【解答】解：已知通过导体的电流I＝0.5A，则10秒内通过该导体横截面的电荷量为：Q＝It＝0.5A×10s＝5C；
由I＝可知该导体的电阻为：R＝＝＝16Ω；
电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与其两端的电压无关，因此当其两端的电压为4伏时，该导体的电阻不变，仍为16Ω。
故答案为：5；16；16。
14．【解答】解：（1）读图可知，长方体b上表面的压强为：p上＝ρgh上，
下表面的压强为：p下＝ρg（h上+h）
上下表面的压强差为：△p＝p下﹣p上＝ρg（h上+h）﹣ρgh上＝ρgh；
（2）因为物体a上表面的深度比物体b上表面的深度更深，且表面积也更大，
由公式F＝pS＝ρghS得，物体a的上表面受到的压力大，
又因为两长方体相同，都悬浮在同种液体中，所以受到的浮力相同，
由F浮＝F向上﹣F向下得，
a的上表面受到的压力大，所以下表面受到的压力也一定是大的，只有这样才能保证a和b上下表面的压力差相同，即浮力相同。
故答案为：ρgh；大于。
15．【解答】解：①一节干电池的电压是1.5V；
②我国照明电路的电压是220V，为了有效地控制节能灯，节能灯与控制它的开关为串联连接；
故答案为：1.5；220；串联。
16．【解答】解：（1）锥子头很尖锐是通过减小受力面积的方法来增大压强；
（2）吸尘器工作时，机器内空气流速大于外界空气流速，机器内的气压小于外界气压，灰尘在外界空气的作用下，被压入吸尘器内，这是利用了流体压强与流速关系的知识；
（3）密度计在不同液体中总是漂浮，所受浮力总是等于密度计的重力，这是物体漂浮条件的应用。
故答案为：压强；流体压强与流速关系；物体漂浮。
17．【解答】解：（1）铜的密度是8.9×103千克/米3，读作8.9×103千克每立方米，因为密度表示单位体积某种物质的质量的多少。它表示的物理意义是：每1米3的铜的质量是8.9×103千克。
（2）因为铜块的温度升高300℃，质量不变，状态虽没有改变，但它因受热膨胀，体积变大，所以密度变小；
故答案为：8.9×103千克每立方米；每1米3铜的质量是8.9×103千克；变小。
18．【解答】解：马德堡半球实验用两个中间抽成真空而压合在一起的铜半球有力地证明了大气压的存在，并显示出大气压强很大；
意大利科学家托里拆利，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即76cm，这也就是后来规定的1个标准大气压的大小，其具体数值是P＝ρ水银gh＝13.6×103kg/m3×9.8N/kg×0.76m＝1.01×105Pa，它的含义是每平方米的面积上受到的大气压力为1.01×105牛。
故答案为：马德堡半球；托里拆利；大气压力。
19．【解答】解：
（1）由图可知，该电路为串联电路，电压表测量的是电阻R两端的电压；电压表示数为0，有两个原因：①电压表与电源之间是断开的，故障是L断路；②电压表被短路了，所以故障是R短路；
（2）若R短路，电路仍然是通路，有电流通过灯泡，灯泡会发光；
若L断路，则灯泡不发光。
故答案为：（1）R短路或L断路；（2）L发光，故障是R短路；L不发光，故障是L断路。
20．【解答】解：
①大气压强与海拔高度、温度、湿度有关，要测量近地面不同地点的大气压绘成“等气压线”，应使近地面不同地点同一高度采集，
原因是：高度会影响大气压，根据控制变量法的原则可知，应在同一高度采集数据；
②高压气体向低压气体流动形成风，由图可知，风从A处向B处流动，则A处气压高于B处气压；
由表格可知：等气压线闭合，四周气压高于中心气压，该区域一般天气特征为阴雨。
故答案为：
①同一高度采集；高度会影响大气压，根据控制变量法的原则可知，应在同一高度采集数据；
②高于；阴雨。
三、作图题（每题3分，共9分）
21．【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F＝G＝3N，方向垂直于地面向下，作用点在物体与地面的接触面的中点上，设定标度为1N，压力的图示如下图所示：

22．【解答】解：重为4N的小球静止在水中，受到的竖直向下的重力及水对其施加的竖直向上的浮力F浮为一对平衡力，大小相等，F浮＝4N，浮力作用点可认为在球的球心，规定标度为2N，该球所受的浮力F浮的力示意图如下所示：

23．【解答】解：电流表与被测电路串联，电压表与被测电路并联；由图知，最上边的〇与电源并联，所以是电压表；左边的〇与灯泡串联，是电流表；右边的〇与电阻并联，为电压表，如图所示：
。
四、综合题（共39分）
24．【解答】解：物体的密度：
ρ＝＝＝2.2×103kg/m3。
答：物体的密度为2.2×103kg/m3。
25．【解答】解：
因为金属块浸没在水中，所以V排＝V＝4×10﹣3m3
金属块所受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4×10﹣3m3＝40N。
答：金属块所受到的浮力为40N。
26．【解答】解：（1）当该学生站立在水平地面上时对地面的压力：
F＝G＝mg＝45kg×10N/kg＝450N；
（2）站立时对地面的压强：
p＝＝＝1.5×104Pa。
答：（1）水平地面受到的压力为450N；
（2）该学生对水平地面的压强为1.5×104Pa。
27．【解答】解：（1）该液体对容器底的压强为：p液＝＝＝1176Pa；
（2）该液体的密度为：ρ液＝＝＝0.8×103kg/m3；
容器的重力为：G容＝m容g＝0.2kg×9.8N/kg＝1.96N，
容器和液体的总重力为：G总＝F＝11.76N，
液体的重力为：G液＝G总﹣G容＝11.76N﹣1.96N＝9.8N，
根据G＝mg＝ρVg可得，该液体的体积为：V液＝＝＝1.25×10﹣3m3；
（3）容器对桌面的压力增加量为：ΔF＝G物＝m物g＝3kg×9.8N/kg＝29.4N，
容器对桌面压强的增加量为：Δp＝＝＝2940Pa。
答：（1）该液体对容器底的压强为1176Pa。
（2）该液体的密度为0.8×103kg/m3、体积为1.25×10﹣3m3。
（3）物块静止后容器对桌面压强的增加量为2940Pa。
28．【解答】解：（1）电压表要与被测电路并联；
（2）图1中，电压表接的是0～15V量程，分度值是0.5V，指针指示的位置是6V；
（3）图2中，两个灯泡并联，电流表与灯泡L1串联，测量L1支路的电流。
故答案为：并联；6；L1。
29．【解答】解：（1）测量密度的原理是依据了密度的公式ρ＝，因此只有测出质量和体积才能求出物体的密度，测质量常用的工具是天平，测体积常用的工具是量筒；
（2）图a所示的是U形管压强计，本装置是通过U形管中液面的高度差来反映压强大小的，该装置叫做U形管压强计；
液体内部压强与液体的密度和深度有关，探究液体内部的压强与深度是否有关时，必须保证是同种液体；所以图中三容器所盛的是同种液体。
故答案为：ρ＝；量筒；U形管压强计；深度；相同。
30．【解答】解：（1）物体在空气中静止时，物体受到的重力和弹簧测力计拉力是一对平衡力，所以弹簧测力计的示数F1表示物体的重力；
（2）物体浸没在水中静止时，受到的重力等于物体受到的浮力和拉力之和，所以实验中弹簧测力计的两次示数差（F1﹣F2）表明了物体受到的浮力；
（3）量筒中液面的两次示数差（V2﹣V1）表明了物体排开液体的体积，浮力的大小F浮＝ρ水gV排＝ρ水g（V2﹣V1）。
故答案为：物体的重力；物体受到的浮力；物体排开液体的体积；ρ水g（V2﹣V1）。
31．【解答】解：
（1）根据实验序号1、2、3（或4、5、6）数据可知，同一段导体，电压越大，电流越大，且电压增大为原来的几倍，电流也增大为原来的几倍，所以可得出的初步结论是：同一导体，通过导体的电流与导体两端的电压成正比；
（2）分析比较实验序号2、4或3、5的数据可知，在电压相同时，导体不同，电流值也不同，可初步得出，当电压相等时，通过不同导体的电流不同；
（3）1、2、3和4、5、6中导体的材料相同，但导体的长度和横截面积不同，没有使用长度和横截面积相同的不同材料进行探究，因此“电压与电流的比值与导体的材料无关”这个结论是错误的；
（4）电压与电流的比值为电阻，要探究电阻是否与导体的材料有关时，通过分析可知，导体乙的横截面积和长度与B的横截面积和长度相同，导体丙的横截面积和长度与A的横截面积和长度相同，材料不同，故需添加的器材为乙和丙。
故答案为：（1）通过导体的电流与导体两端的电压成正比；（2）导体两端的电压相同时；（3）错误；实验中没有用材料不同的导体；（4）乙和丙。
