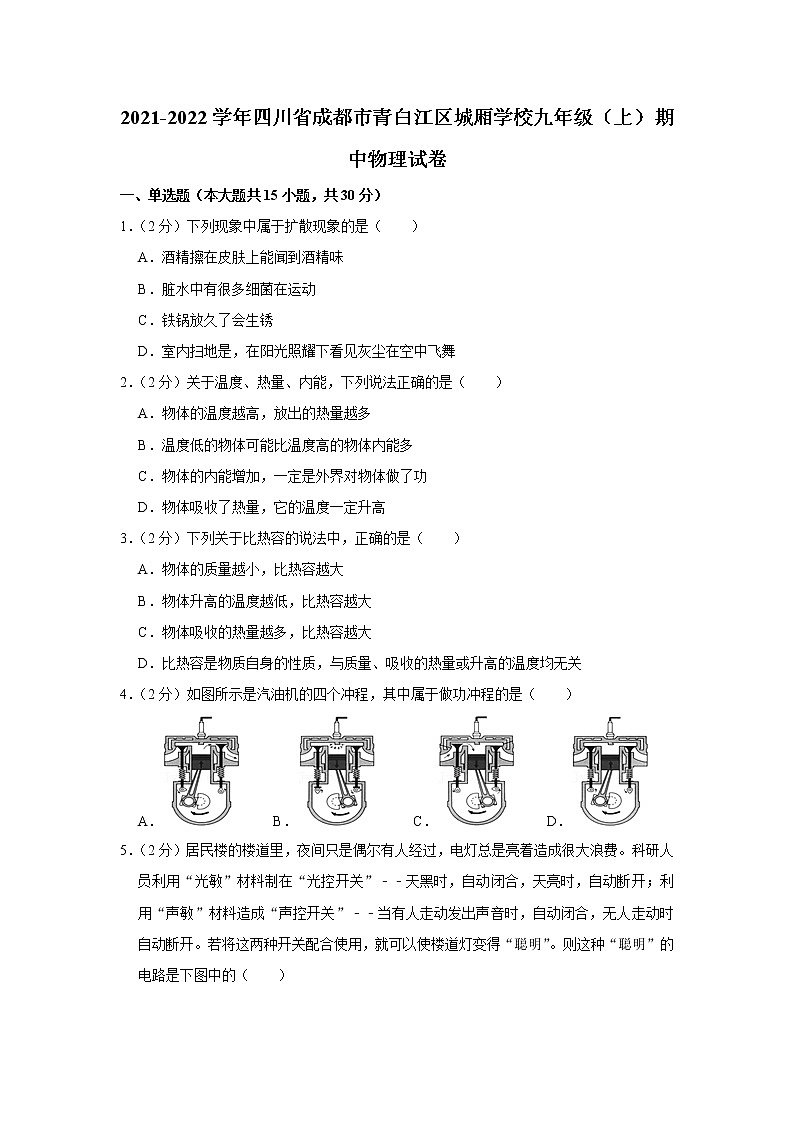

四川省成都市青白江区城厢学校2021-2022学年九年级上学期期中物理试题

这是一份四川省成都市青白江区城厢学校2021-2022学年九年级上学期期中物理试题，共20页。试卷主要包含了单选题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。

2021-2022学年四川省成都市青白江区城厢学校九年级（上）期中物理试卷
一、单选题（本大题共15小题，共30分）
1．（2分）下列现象中属于扩散现象的是（　　）
A．酒精擦在皮肤上能闻到酒精味
B．脏水中有很多细菌在运动
C．铁锅放久了会生锈
D．室内扫地是，在阳光照耀下看见灰尘在空中飞舞
2．（2分）关于温度、热量、内能，下列说法正确的是（　　）
A．物体的温度越高，放出的热量越多
B．温度低的物体可能比温度高的物体内能多
C．物体的内能增加，一定是外界对物体做了功
D．物体吸收了热量，它的温度一定升高
3．（2分）下列关于比热容的说法中，正确的是（　　）
A．物体的质量越小，比热容越大
B．物体升高的温度越低，比热容越大
C．物体吸收的热量越多，比热容越大
D．比热容是物质自身的性质，与质量、吸收的热量或升高的温度均无关
4．（2分）如图所示是汽油机的四个冲程，其中属于做功冲程的是（　　）
A． B． C． D．
5．（2分）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的（　　）
A． B．
C． D．

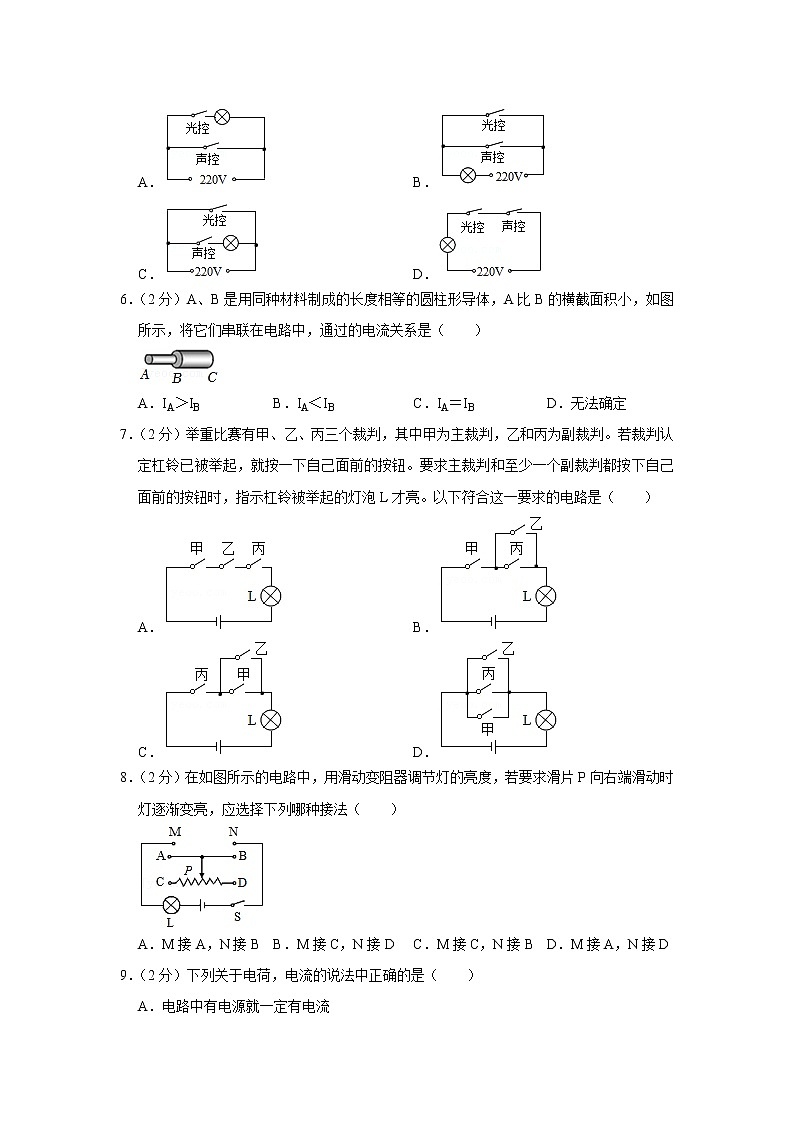

6．（2分）A、B是用同种材料制成的长度相等的圆柱形导体，A比B的横截面积小，如图所示，将它们串联在电路中，通过的电流关系是（　　）

A．IA＞IB B．IA＜IB C．IA＝IB D．无法确定
7．（2分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（　　）
A． B．
C． D．
8．（2分）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（　　）

A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
9．（2分）下列关于电荷，电流的说法中正确的是（　　）
A．电路中有电源就一定有电流
B．摩擦起电的实质是创造了电荷
C．只要电荷移动就能形成电流
D．正电荷的定向移动方向为电流方向

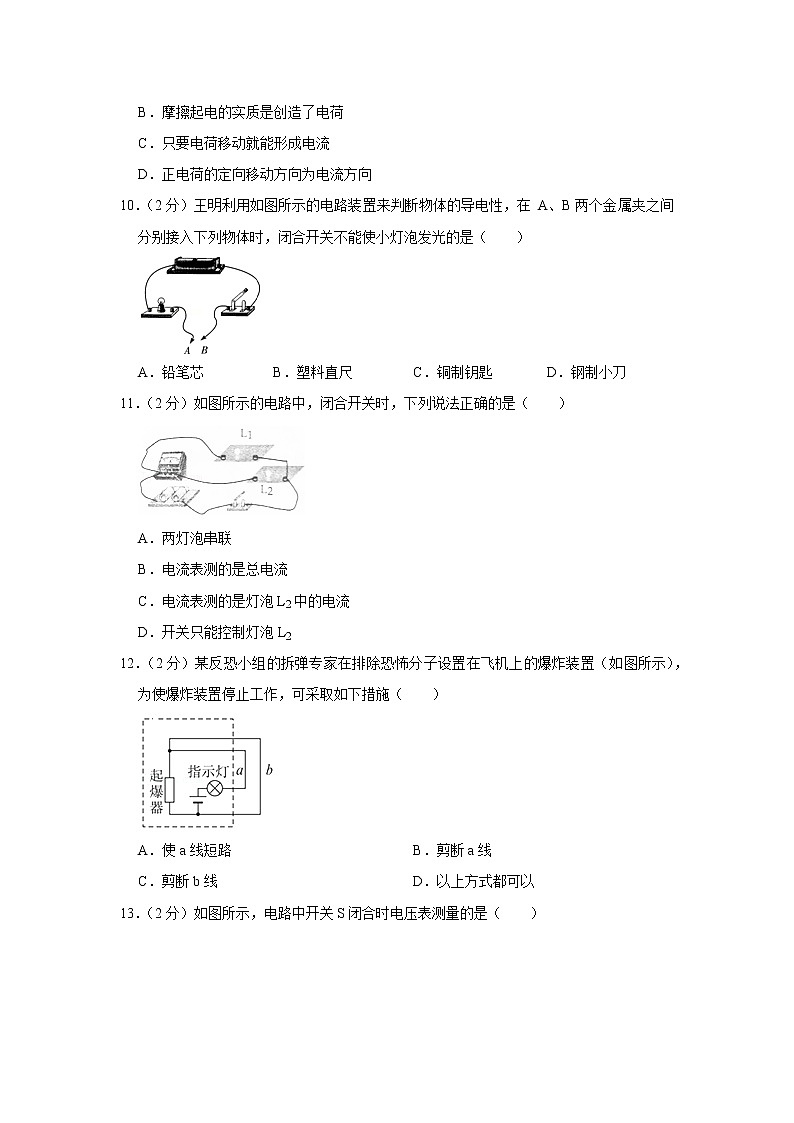

10．（2分）王明利用如图所示的电路装置来判断物体的导电性，在 A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是（　　）

A．铅笔芯 B．塑料直尺 C．铜制钥匙 D．钢制小刀
11．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（　　）

A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是灯泡L2中的电流
D．开关只能控制灯泡L2
12．（2分）某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为使爆炸装置停止工作，可采取如下措施（　　）

A．使a线短路 B．剪断a线
C．剪断b线 D．以上方式都可以
13．（2分）如图所示，电路中开关S闭合时电压表测量的是（　　）

A．电源电压
B．L1两端的电压
C．L2两端的电压
D．L1两端的电压和电源电压之和
14．（2分）如图所示把凉牛奶放在热水中加热，经过一段较长时间，它们的温度随时间变化的图象如图所示，下列说法中正确的是（　　）

A．水和牛奶最后温度不相同
B．水的温度变化比牛奶大
C．牛奶温度变化比水慢
D．乙是牛奶温度变化图象
（多选）15．（2分）某学校的教学楼走廊中间有一盏灯，为了在走廊的两端都能开或关这盏灯，需要在走廊两端各装一个单刀双掷开关，为此，有四位同学各设计了一个电路图，如图所示，其中正确的是（　　）
A． B．
C． D．
二、填空题（每空2分，共32分）
16．（4分）将一根铁丝用手快速反复弯折，铁丝弯折处会发热，温度升高，内能　 　（选填“增大”或“减小”），这个实验说明　 　可以改变物体的内能。
17．（6分）如图所示，做“探究水沸腾时温度变化的特点”实验，在烧杯中加入200g的水，测得初始温度为18℃．用酒精灯加热一段时间后，温度变为　 　℃，则水吸收的热量　 　J，这是通过　 　方式改变了水的内能。（C水＝4.2×103J/（kg•℃），q酒精＝3.0×107J/kg）

18．（6分）如图甲所示的电路中，开关S闭合后，V1、V2的示数分别如图乙所示，则V1的示数为 　 　V，L2两端的电压为 　 　V，电源电压是 　 　V。
19．（4分）一导体两端电压为3V时，通过的电流为0.3A，则此导体的电阻为 　 　Ω；当该导体两端电压为0时，导体的电阻为 　 　Ω。
20．（4分）在干燥的天气里，用塑料梳子梳理干燥的头发，会发现头发随梳子飘起来，而且发生越梳越蓬松，这里涉及到的物理知识有：
（1）　 　；（2）　 　。
21．（2分）如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱　 　（选填“a、b”、“b、c”或“a、c”）和灯泡　 　联后接入电路中。

22．（2分）如图所示，电阻箱的电阻是 　 　欧姆。

23．（4分）如图所示，当开关S闭合时，两只电流表A1、A2的示数分别如图所示。问：
（1）电流表A1读数是 　 　A。
（2）通过灯泡L1的电流是 　 　A。

三、作图题（24小题3分，25小题2分）
24．（3分）请将图中的器材连接完整，并根据实物连接在虚线框内画成对应的电路图。要求：两灯串联，电压表只测L1灯两端的电压。

25．（2分）根据要求连接实物图，要求：
（1）滑动变阻器控制小灯的亮度，且滑片向右移动小灯变亮；
（2）电压表测量小灯的电压。

四、计算题（共15分）
26．（7分）用煤气灶把1kg、初温为20℃的水烧到70℃，消耗了10g煤气。已知水的比热容是4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg，求：
（1）水吸收的热量。
（2）煤气完全燃烧放出的热量。
（3）煤气灶烧水的效率。
27．（8分）如图所示的电路中R1＝5Ω，当开关S闭合时，I＝0.6A，I1＝0.4A，求：
（1）电源电压
（2）R2的电阻值。

五、实验探究题（每空2分，共18分）
28．（10分）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
如图所示，是为完成探究连接的实验电路。
（1）实验中应通过比较 　 　的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用 　 　两根电阻丝（填编号）进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，是为了验证 　 　同学的猜想。
（4）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 　 　了输电线的电阻，从而可以减小输电线上的电能损失（选填“增大”或“减小”）。

29．（8分）“探究串联电路的电压关系”的实验电路如图1所示。
（1）连接电路时，开关应 　 　。
（2）为了使探究得出的结论具有普遍意义，L1、L2应该选择 　 　（选填“相同”或“不同”）的小灯泡。
（3）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该 　 　。
（4）若电压表正确接在L1两端后，闭合开关，观察电压表指针无偏转，L1不亮，L2亮，可能出现的故障是L1　 　（选填“短路”或“断路”）。

一、选择题（10分）
30．（2分）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图所示是A和B的温度随加热时间变化的图像，下列说法正确的是（　　）

A．A的比热容与B的比热容之比为2：1
B．A的比热容与B的比热容之比为2：3
C．都加热t时间，B吸收热量比A吸收热量多
D．A和B升高相同的温度，B吸收热量较多
31．（2分）如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是（　　）

A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V
32．（2分）如图所示，小明用电流表来测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上，由于不小心丢失了其中两个数据，只剩下了0.2安、0.3安两个电流值，则另两个丢失的电流值不可能是下面的哪个数值（　　）

A．0.1安 B．0.2安 C．0.3安 D．0.5安
（多选）33．（2分）如图所示的电路中，下列说法正确的是（　　）

A．只闭合开关S2时，电灯L1和L2串联，电流表测量L1的电流
B．只闭合开关S1和S3时，电灯L1和L2并联，电流表测L1、L2的电流之和
C．只闭合开关S1和S2时，电灯L1和L2串联，电流表测L2的电流
D．开关S2、S3都闭合时，电灯L1、L2被短路
（多选）34．（2分）如图所示，在电路图的“○”里填上适当的电表符号后使之成为正确的电路，且闭合开关S，两灯均可发光，下列说法正确的是（　　）

A．①③为电压表，②为电流表 B．①②为电压表，③电流表
C．①③为电流表，②为电压表 D．①②③均为电流表
二、填空题（4分）
35．（4分）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是为　 　mA或　 　mA。

三、计算题（6分）
36．（6分）如图1所示为四缸发动机工作原理：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。

（1）图2为发动机在做功冲程中的示意图。设活塞的面积为S，冲程长为l，燃气对活塞的压强为p，推导发动机做的功W＝　 　。（用已给字母表示）
（2）有一台四缸发动机，其主要技术指标如下表所示。其中排量等于四个汽缸工作容积的总和，汽缸工作容积指活塞从上止点到下止点所扫过的容积，又称单缸排量，它取决于活塞的面积和活塞上下运动的距离（即冲程长）。转速表示每分钟曲轴或飞轮所转的周数。
排量
2.0L
输出功率
120kW
转速
6000r/min
①该发动机在1s内做功 　 　J。
②在每个做功冲程里，发动机做功是多少？（写出计算过程）

2021-2022学年四川省成都市青白江区城厢学校九年级（上）期中物理试卷
参考答案与试题解析
一、单选题（本大题共15小题，共30分）
1．【解答】解：
A、酒精分子不停地做无规则运动，扩散到了空气中，人们就闻到了酒精的味道，符合题意；
B、细菌运动是微生物的活动，不是分子运动，不符合题意；
C、铁锅生锈是铁分子发生了化学变化，不是分子运动，不符合题意；
D、灰尘在空中飞舞是肉眼看得见得物质的机械运动，不符合题意。
故选：A。
2．【解答】解：A、由Q放＝cm△t可知，放出热量与物质的比热容、质量和降低的温度有关，因此温度高的物体，放出的热量不一定多，故A错误；
B、温度低的物体可能比温度高的物体内能多，因为内能的大小不但和温度有关，还和质量和状态有关。故B正确。
C、物体内能增加，可能是从外界吸收了热量，也有可能是外界对物体做功，故C错误；
D、物体吸收了热量，物体内能增加，温度不一定升高。比如：晶体在熔化过程，温度不变，但内能增加。故D错误。
故选：B。
3．【解答】解：
ABC、比热容是物质的一种特性，比热容与物体质量大小、温度高低、吸收热量的多少都没有关系。所以A、B、C均错误。
D、比热容是物质自身的性质，与质量、吸收的热量或升高的温度均无关，此选项正确。
故选：D。
4．【解答】解：A、排气门开启，气体流出汽缸，是排气冲程；不符合题意；
B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，符合题意；
C、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；
D、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意。
故选：B。
5．【解答】解：
根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。故ABC不合题意，D符合题意。
故选：D。
6．【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积小，将它们串联在电路中，由串联电路的电流特点可知通过A、B的电流相等，即IA＝IB。
故选：C。
7．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联。
故选：B。
8．【解答】解：滑动变阻器的滑片右移，灯泡变亮，实际功率变大，根据P＝I2R，电路中的电流变大，所以电路总电阻变小，则滑动变阻器的电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接A或B，N接D。
故选：D。
9．【解答】解：A、电路中形成持续电流的条件是：电路中有电源，电路是通路，故电路中有电源不一定有电流，故A错误；
B、摩擦起电并不是创造了电荷，而是电荷的转移，故B错误；
CD正电荷或负电荷的定向移动，正、负电荷同时向相反方向发生定向移动，都可以形成电流，物理学中规定正电荷定向移动的方向为电流方向，故C错误，D正确。
故选：D。
10．【解答】解：在 A、B两个金属夹之间分别接入下列物体时，若接入导体，则灯泡发光；若接入绝缘体则灯泡不发光；
铅笔芯材料是碳，是导体；铜制钥匙和钢制小刀材料是金属，是导体；接入时，灯泡发光；
塑料直尺材料是塑料，属于绝缘体，接入时，灯泡不发光；
故ACD错误，B正确；
故选：B。
11．【解答】解：A、图中电流有两条路径，因此为并联电路，故A错误；
BC、图中电流表与灯泡L2串联在同一支路中，因此电流表测的是灯泡L2中的电流，故B错误、C正确；
D、图中开关连接在干路，因此，开关可以控制整个电路，故D错误。
故选：C。
12．【解答】解：
由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；
A、用一根导线使a线短路，不能改变电路状态，当线b断开后起爆器工作，所以A不符合题意；
B、如果剪断线a，整个电路处于断路状态，爆炸装置不工作，所以B符合题意；
C、如果剪断线b，则指示灯与起爆器串联，起爆器工作，所以C不合题意。
D、由以上分析知，AC不符合，所以D不合题意；
故选：B。
13．【解答】解：电压表的使用规则之一是：并联在电路中，即与被测电路并联；
此题中，开关S闭合时，电压表与灯泡L2并联，故电压表是测L2两端的电压。
故选：C。
14．【解答】解：
A、热传递的条件是有温度差，最后热平衡时两者的温度相同，水和牛奶最后温度相同，故A错误；
B、由图可以看出，水从高温降低的最后温度时温度变化量比牛奶从低温升高的最后温度时温度变化量对应的温度坐标轴上的长度小，即水的温度变化比牛奶小，故B错误；
C、水和牛奶是同时开始发生热传递的，由B分析可知，牛奶温度变化比水快，故C错误；
D、将凉牛奶放入时，牛奶吸热、温度升高，水放热、温度降低，直至两者的末温相等，因此乙是牛奶温度变化图象，故D正确。
故选：D。
15．【解答】解：A、如图，电路是断开的，灯泡不工作，左面开关向上闭合或右面开关向下闭合，电路都是闭合电路，灯泡都能正常工作，符合要求；
B、如图，电路通路，灯泡工作，左面开关向上闭合或右面开关向下闭合，电路都能断开，灯泡停止工作，符合要求。
C、如图，电路是短路，灯泡不工作，当左端开关向右闭合也会造成电源短路，灯泡不能工作，不符合要求；
D、电路是闭合的，灯泡工作，左面开关向下闭合或右面开关向上闭合，电路都能断开，灯泡停止工作，符合要求；
故选：ABD。
二、填空题（每空2分，共32分）
16．【解答】解：
反复折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，是通过做功的方式改变物体的内能。
故答案为：增大；做功。
17．【解答】解：
（1）由图可知，温度计的分度值为1℃，示数为68℃；
（2）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×0.2kg×（68℃﹣18℃）＝4.2×104J。
（3）用酒精灯给水加热的过程，是能量的转移过程，因此是通过热传递改变了水的内能。
故答案为：68；4.2×104；热传递。
18．【解答】解：电压表V1和V2的示数分别如图乙所示，电压表V1的量程0～15V，分度值为0.5V，则示数为5.5V，测量的是L1、L2两端的电压之和，即电源电压，U＝5.5V；V2的量程是0～3V，分度值为0.1V，则示数为2.5V，测量的是L2两端的电压，即U2＝2.5V。
故答案为：5.5；2.5；5.5。
19．【解答】解：
（1）∵U＝3V，I＝0.3A，
∴导体的电阻为：R＝＝＝10Ω；
（2）∵导体的电阻与两端的电压和通过的电流无关，电阻大小取决于导体的材料、长度、横截面积，
∴当该导体两端电压为0时，导体的电阻值仍然不变为10Ω。
故答案为：10；10。
20．【解答】解：塑料梳子和头发发生了摩擦起电现象；头发会飘起来是因为头发带的是同种电荷，同种电荷相互排斥。
故答案为：摩擦起电；同种电荷相互排斥。
21．【解答】解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
故答案为：bc；串；
22．【解答】解：电阻箱的示数：R＝0×1000Ω+0×100Ω+3×10Ω+5×1Ω＝35Ω。
故答案为：35。
23．【解答】解：（1）由电路图知，两灯并联，电流表A1测干路电流，电流表A2测流过支路L2的电流，因此电流表A1示数应大于A2的示数，由图示电流表指针位置可知：电流表A1的量程是0～3A，分度值是0.1A，电流表示数IA1＝0.8A；电流表A2的量程是0～0.6A，分度值是0.02A，电流表示数是IA2＝0.48A；
（2）由电路图知，干路电流I＝IA1＝0.8A，流过灯L2的电流I2＝IA2＝0.48A；
根据并联电路电流的规律可知，流过灯L1的电流：I1＝I﹣I2＝0.8A﹣0.48A＝0.32A；
故答案为：（1）0.8；（2）0.32。
三、作图题（24小题3分，25小题2分）
24．【解答】解：
由题知，两灯串联，所以电流从电源正极流出后依次通过两灯，再把电压表并接在L1灯两端。如图所示：

根据实物图可知，电流从正极出发，经开关、灯泡L1、L2，然后回负极，将电压表并联在灯L1两端，电路图如图所示：

25．【解答】解：
在连接电路时，电流要从电压表和电流表的“+”接线柱流入，“﹣”接线柱流出，电压表与灯泡并联，滑动变阻器控制小灯的亮度应与灯泡串联，且滑片向右移动小灯变亮，则滑动变阻器下面的接线柱应将右下接线柱接入电路。如图所示：

四、计算题（共15分）
26．【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（70℃﹣20℃）＝2.1×105J，
（2）煤气完全燃烧放出的热量：
Q放＝m煤气q＝0.01kg×4.2×107J/kg＝4.2×105J；
（3）燃气灶的效率：
η＝×100%＝×100%＝50%；
答：（1）水吸收的热量为2.1×105J；
（2）煤气燃烧放出的热量为4.2×105J；
（3）煤气灶烧水的效率为50%。
27．【解答】解：由电路图可知，R1与R2并联。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I1R1＝0.4A×5Ω＝2V；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I﹣I1＝0.6A﹣0.4A＝0.2A，
则R2的电阻值：
R2＝＝＝10Ω。
答：（1）电源电压为2V；
（2）R2的电阻值为10Ω。
五、实验探究题（每空2分，共18分）
28．【解答】解：
（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小；
（2）若要验证乙同学的猜想，即验证导体的电阻与导体的材料有关时，应控制导体的长度和横截面积都相同，而材料不同，则编号为c、d的两根电阻丝符合要求；
（3）比较b、c电阻丝，发现其横截面积和材料相同，但长度不同，所以选择b、c电阻丝可以验证导体的电阻与导体的长度是否有关，即可以验证甲同学的猜想；
（4）将原来细的铝质输电线换成较粗的铝质输电线，导线的材料、长度不变，横截面积变大，其阻值变小，这样可以减小输电线上电能的损失。
故答案为：（1）电流表示数；（2）c、d；（3）甲；（4）减小。
29．【解答】解：（1）为了保护电路，连接电路时，开关应断开；
（2）在该实验中，为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（3）由图可知，电压表选用大量程，且测量时电压表指针偏转角度太小，则测量误差较大，为了使实验结果更准确，接下来他应该断开开关，换用小量程；
（4）若电压表正确接在L1两端后，闭合开关，L1不亮，L2亮，说明电路是通路；L1不亮，电压表指针无偏转，说明与电压表并联的支路短路或电压表短路，故可能出现的故障是L1短路。
故答案为：（1）断开；（2）不同；（3）断开开关，换用小量程；（4）短路。
一、选择题（10分）
30．【解答】解：AB、由于A、B液体质量相等，初温相同，用相同的加热器加热相同的时间tmin，表示A、B吸收的热量相同，A温度升高了ΔtA＝60℃﹣20℃＝40℃，B温度升高了ΔtB＝40℃﹣20℃＝20℃，mA：mB＝1：1，QA：QB＝1：1，ΔtA：ΔtB＝40℃：20℃＝2：1，根据Q吸＝cmΔt可得，A的比热容cA：cB＝：＝×＝×＝：2，故AB错误；
C、用相同的加热器加热相同的时间tmin，表示A、B吸收的热量相同，由此可知，都加热tmin，A、B吸收的热量相同，故C错误；
D、由于A、B液体质量相等，初温相同，当A、B升高相同的温度，B比热容大，吸收的热量Q吸B＝cBmBΔtB，则A和B升高相同的温度，B吸收热量较多，故D正确。
故选：D。
31．【解答】解：
闭合开关S时，L1、L2串联，V1测总电压，V2测L1两端的电压；
甲电压表的量程为0～15V，分度值为0.5V，示数为3V；
乙电压表的量程为0～3V，分度值为0.1V，示数为1.7V；
根据串联电路电压的特点可知，
A、甲测量的是总电压，所以V1是甲图，示数是3V，故A正确；
B、V2是乙图，示数是1.7V，故B正确；
C、V2测L1两端的电压，故C错误；
D、L2两端的电压为3V﹣1.7V＝1.3V，故D正确。
故选：C。
32．【解答】解：
由图L1、L2并联，b在L1支路上，c在L2支路上，a、b在干路上，
A、三个电流值为0.1A、0.2A、0.3A，电流大的0.3A为干路电流，一条支路电流为0.1A，另一支路电流为0.2A，故A有可能；
B、三个电流值为0.2A、0.2A、0.3A，电流大的0.3A为干路电流，电流小的为支路电流，但0.2A+0.2A＞0.3A，所以B不可能；
C、三个电流值为0.2A、0.3A、0.3A，电流大的0.3A为干路电流，其中一条支路为0.2A，另一支路为0.1A，所以C有可能；
D、三个电流值为0.2A、0.3A、0.5A，电流大的0.5A为干路电流，其中一条支路为0.2A，另一支路为0.3A，所以D有可能。
故选：B。
33．【解答】解：A、只闭合开关S2时，电灯L1和L2串联，电流表断路，没有示数，故A错误；
B、只闭合开关S1和S3时，电灯L1和L2并联，电流表测L1、L2的电流之和，故B正确；
C、只闭合开关S1和S2时，电灯L2短路，电流表测L1的电流，故C错误；
D、开关S2、S3都闭合时，电灯L1、L2被短路，电路中电流不通过用电器，电源被短路，电灯L1、L2被短路，故D正确。
故选：BD。
34．【解答】解：如图所示：
或
根据电压表在电路中起开路作用，电流表在电路中相当于导线，可以使两个灯泡并联或串联；故选项BD错误，选项AC正确。
故选：AC。
二、填空题（4分）
35．【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I＝4mA+10mA＝14mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I＝10mA﹣4mA＝6mA；
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的。故流过R3的电流可能是6mA或14mA。
故答案为：6；14。
三、计算题（6分）
36．【解答】解：（1）由p＝得活塞受到的压力：F＝pS，
因为在做功冲程，活塞移动的距离为l，发动机的单缸排量V＝Sl，
所以燃气对活塞所做的功：
W＝Fl＝pSl；
（2）根据P＝得发动机在1s内做功为：
W＝Pt＝120×103W×1s＝1.2×105J；
②转速为6000r/min，所以每秒转100圈，四缸每转2圈对外做功4次，每转1圈做功2次，所以1秒做功200次，每次做功W′＝＝600J。
故答案为：（1）pSl；（2）①1.2×105；②在每个做功冲程里，发动机做功是600J。
