四川省德阳市北师大什邡附中2021-2022学年九年级上学期期中物理试题

这是一份四川省德阳市北师大什邡附中2021-2022学年九年级上学期期中物理试题，共14页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。

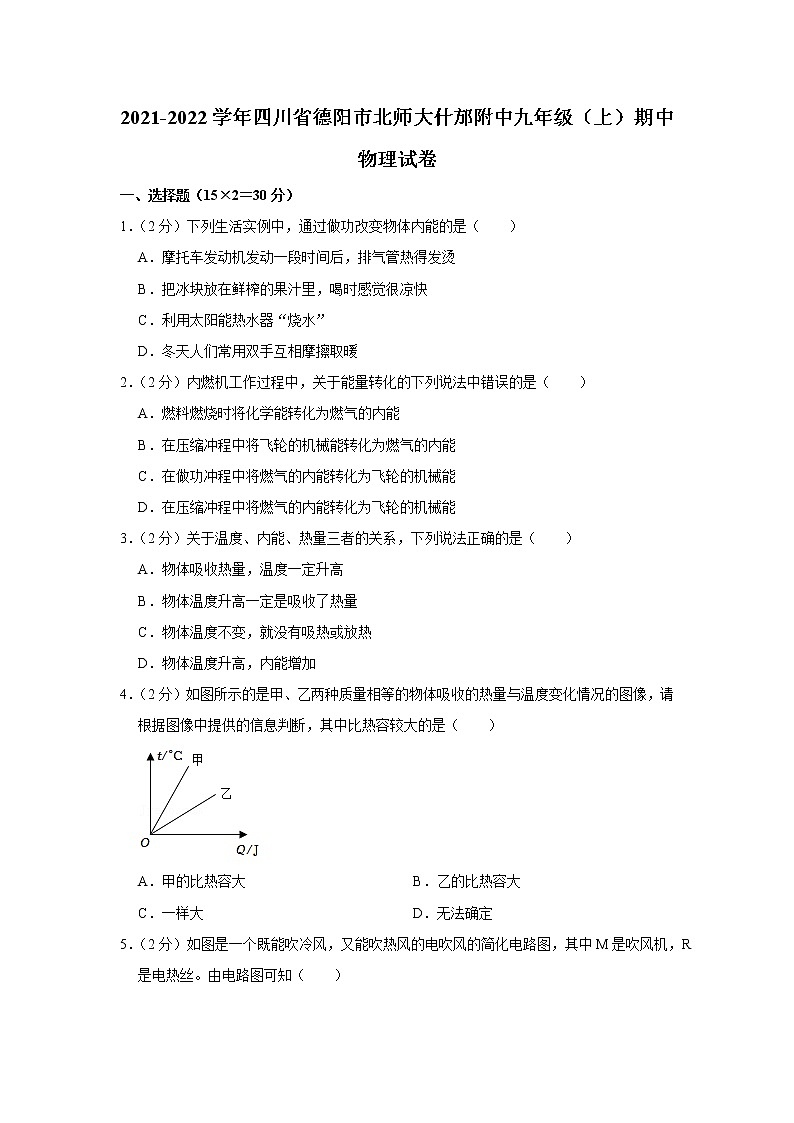

2021-2022学年四川省德阳市北师大什邡附中九年级（上）期中物理试卷一、选择题（15×2＝30分）1．（2分）下列生活实例中，通过做功改变物体内能的是（　　）A．摩托车发动机发动一段时间后，排气管热得发烫 B．把冰块放在鲜榨的果汁里，喝时感觉很凉快 C．利用太阳能热水器“烧水” D．冬天人们常用双手互相摩擦取暖2．（2分）内燃机工作过程中，关于能量转化的下列说法中错误的是（　　）A．燃料燃烧时将化学能转化为燃气的内能 B．在压缩冲程中将飞轮的机械能转化为燃气的内能 C．在做功冲程中将燃气的内能转化为飞轮的机械能 D．在压缩冲程中将燃气的内能转化为飞轮的机械能3．（2分）关于温度、内能、热量三者的关系，下列说法正确的是（　　）A．物体吸收热量，温度一定升高 B．物体温度升高一定是吸收了热量 C．物体温度不变，就没有吸热或放热 D．物体温度升高，内能增加4．（2分）如图所示的是甲、乙两种质量相等的物体吸收的热量与温度变化情况的图像，请根据图像中提供的信息判断，其中比热容较大的是（　　）A．甲的比热容大 B．乙的比热容大 C．一样大 D．无法确定5．（2分）如图是一个既能吹冷风，又能吹热风的电吹风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）A．只将开关S1闭合，吹出的是热风 B．M和R是串联在电路中的 C．将S1和S2都闭合，吹出的是热风 D．开关S2可以控制整个电路6．（2分）在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）A．一定是串联 B．一定是并联 C．可能串联、也可能并联 D．无法判断7．（2分）如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮。下列几种故障中，可能的是（　　）A．灯L1的灯座短路 B．灯L1灯丝断了 C．灯L2的灯座短路 D．灯L2灯丝断了8．（2分）把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（　　）A．通过L1的电流大 B．通过L2的电流大 C．通过两灯的电流一样大 D．无法判断9．（2分）关于电压下列说法错误的是（　　）A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置 C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流10．（2分）以下所列各组物品，其中均属于导体的一组是（　　）A．塑料瓶盖、铁钉、铝箔 B．铅笔芯、铁钉、铝箔 C．铅笔芯、蜡纸、铁钉 D．塑料瓶、蜡纸、铅笔芯11．（2分）某导线长50cm，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（　　）A．大于10Ω B．等于10Ω C．小于10Ω D．不能确定是否变化12．（2分）关于欧姆定律变形公式R＝，以下说法中正确的是（　　）A．导体的电阻与这段导体两端的电压成正比 B．导体的电阻与这段导体的电流成反比 C．导体中的电流越大，导体的电阻越小 D．利用这个公式可以计算电阻，但是电阻和电压、电流无关13．（2分）一只电阻，当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（　　）A．8Ω B．20Ω C．28Ω D．18Ω14．（2分）如图所示，是滑动变阻器接入电路的4种情况，当变阻器的滑片向右移动时，使电路中电流增大的是（　　）A． B． C． D．15．（2分）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（　　）A．电压表V1示数变小，电压表V2示数变大 B．电流表A示数变小，电压表V1示数不变 C．电流表A示数不变，灯泡L亮度变亮 D．电压表V1示数不变，灯泡L亮度变暗二、填空题（1、2小题每空1分，其余每空2分，共36分）16．（2分）在房间里喷洒空气清新剂，室内很快能闻到香味，这种现象叫　   　。夏天香味散发得更快，这说明　   　越高，分子热运动越快。17．（2分）有些化纤布料做成的衣服穿在身上很容易脏。这主要是因为穿着化纤布料的衣服时。容易产生　   　现象。从而　   　轻小的尘埃所造成的。这是　   　的性质。18．（4分）小明同学家每天需要的热量，相当于将40kg的水从10℃加热到60℃，将40kg的水从10℃加热到60℃所需要吸收得热量是 　   　J。若用效率为40%的酒精炉烧水，将这些水烧热需要酒精 　   　kg。[酒精的热值为3×107J/kg，水的比热容为4.2×103J/（kg•℃）]19．（4分）如图电流表A1的示数为0.9A，电流表A2的示数为0.5A，则通过电阻R1的电流是　   　 A，通过电阻R2的电流是　   　 A。20．（6分）如图所示的电路，S合上后，电压表V1的示数是6V，V2的示数是4V，那么电灯L1两端的电压是 　   　V，灯L2两端的电压是 　   　V，电源电压是 　   　V。21．（6分）将电压为6V的电源接在某用电器两端时，通过用电器的电流是0.2A，则该用电器的电阻是 　   　Ω；将电压为3V的电源接在该用电器两端时，通过用电器的电流是 　   　A，该用电器的电阻是 　   　Ω。22．（4分）电阻R1、R2串联在电路中已知R1：R2＝3：2，则通过的电流之比I1：I2＝　   　，电阻两端的电压之比U1：U2＝　   　。23．（8分）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，则由图可知，元件A的电阻为 　   　Ω，元件B的电阻为 　   　Ω。将A和B串联后接在电压为3V的电源两端，则通过A和B的电流是 　   　A。将A和B并联后接在电压为3V的电源两端，则通过A和B的总电流是 　   　A。三、作图与实验探究题（22分）24．（4分）在如图所示的“〇”内填上合适的电表（电流表或电压表）符号。25．（10分）为探究电流跟电阻的关系，小明同学设计了图甲所示的电路。（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）。（2）闭合开关前，应将滑动变阻器的滑片P移到 　   　端（选填“A”或“B”）。实验次数123电阻（Ω）51020电流（A）0.40.20.1（3）实验中，当用10Ω阻值的定值电阻换掉5Ω阻值的定值电阻后，应调节滑动变阻器的滑片向 　   　移动（选填“A”或“B”端），以保持定值电阻两端的电压不变。（4）实验记录数据如表所示，根据表数据可得出的结论是 　   　。同时还可以根据表数据可计算出定值电阻的电压是 　   　V。26．（8分）小明同学在做“伏安法测电阻”的实验时设计了如图所示的电路图：（1）若连接好线路后，闭合开关时发现电流表指针几乎没有偏转，电压表指针明显偏转，该故障的原因可能是：　   　。A.电阻Rx短路B.滑动变阻器的滑片接触不良C.电阻Rx断路D.电流表接线断路（2）改正错误，继续实验。若电流表和电压表示数如图甲、乙图所示，则电流表的读数是 　   　A，电压表示数是 　   　V，电阻Rx的阻值是 　   　Ω。（保留一位小数）四、计算题（12分）27．（6分）在如图所示的电路中，R1＝10Ω，R2＝20Ω，开关S闭合后，电压表的示数为1V。求：（1）通过R1的电流。（2）R2两端的电压。（3）电源电压。28．（6分）如图所示的电路，R1＝30Ω，R2＝10Ω，开关S闭合后，电流表A的示数为0.4A，求：（1）电源电压；（2）通过R2的电流；（3）干路中的电流。
2021-2022学年四川省德阳市北师大什邡附中九年级（上）期中物理试卷参考答案与试题解析一、选择题（15×2＝30分）1．【解答】解：A、摩托车发动机发动一段时间后，排气管热得发烫，属于热传递改变物体的内能，不符合题意。B、把冰块放在鲜榨的果汁里，喝时感觉很凉快，属于热传递改变物体的内能，不符合题意。C、利用太阳能热水器“烧水”，属于热传递改变物体的内能，不符合题意。D、冬天人们常用双手互相摩擦取暖，属于做功改变物体的内能，符合题意。故选：D。2．【解答】解：A、燃料燃烧时将化学能转化为燃气的内能，说法正确；BD、在压缩冲程中将飞轮的机械能转化为燃气的内能，故B说法正确，D说法错误；C、在做功冲程中将燃气的内能转化为飞轮的机械能，说法正确。故选：D。3．【解答】解：A、物体吸收热量，温度不一定升高，比如晶体在熔化过程中虽然吸收热量，但温度不变。故A错误。B、物体温度升高，不一定吸收了热量，也可能是对它做了功。故B错误。C、物体温度不变，可能是吸热和放热同时进行。故C错误。D、物体温度升高，分子运动加剧，所以内能增加。故D正确。故选：D。4．【解答】解：甲乙质量相同，根据图示可知，吸收相同的热量时，甲升温较快，根据c＝可知，乙的比热容大。故选：B。5．【解答】解：根据电路图可知，开关S1在干路上，开关S2与R2串联，所以开关S2只控制电阻R，只将开关S1闭合，只有电动机工作，吹出的是冷风；两开关都闭合时，电动机M和电阻R并列连接，因此M和R并联连接，吹的是热风，故ABD错误，C正确。故选：C。6．【解答】解：两个用电器，当它们组成串联电路时，通过它们的电流一定相等。当两个完全相同的用电器并联时，因为并联各支路两端的电压相等，且它们各自的电阻相等，由公式I＝可知通过它们的电流也相等。由此可知，通过每个用电器的电流都相等时，这两个用电器可能是串联，也可能是并联。故选：C。7．【解答】解：A 如果灯L1的灯座短路，所以L1不亮，L2发光；电压表相当于与导线并联，所以示数为零。此选项符合题意；B 如果灯L1灯丝断了，L1不亮，L2断路不亮；电压表测量电源电压有示数。此选项不符合题意；C 如果灯L2的灯座短路，L2不亮，L1发光；电压表测量电源电压有示数。此选项不符合题意；D 如果灯L2灯丝断了，整个电路断路，所以灯L1、L2都不亮；电压表示数为零。此选项不符合题意。故选：A。8．【解答】解：两只小灯泡L1、L2串联在电路中，通过它们的电流相等。故选：C。9．【解答】解：A、电压使自由电荷发生定向移动，从而形成电流；故电压是电路中形成电流的原因；故A不符题意；B、电源是电路中提供电压的装置；故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压；故C不符题意；D、电路中有电压，且是通路，才有电流；故D符合题意；故选：D。10．【解答】解：塑料瓶盖，蜡纸，塑料瓶是绝缘体，铅笔芯，铁钉，铝箔是导体。故选：B。11．【解答】解：用拉丝机将它均匀地拉长1倍后，长度变为原来的2倍，而横截面积变为原来的二分之一，故电阻应变为原来的4倍，即为R＝40Ω，故A正确。故选：A。12．【解答】解：导体电阻的影响因素：导体的长度、横截面积、材料和温度。当电压和电流变化时，导体的长度、横截面积、材料、温度都没变，电阻不变。利用公式R＝，只是计算电阻的一种方法，但是电阻与电压、电流都无关。综上所述，D正确。故选：D。13．【解答】解：因为导体的电阻不变，所以根据欧姆定律可知△U＝△IR，则导体的电阻为R＝＝＝8Ω。故选：A。14．【解答】解：AD、滑片向右移动时，接入电路的电阻变大，因此电路中的电流会减小，所以AD错误；B、滑片向右移动时，接入电路的电阻减小，因此电路中的电流会增大，故B选项正确；C、当同时将下面两个接线柱接入电路时，相当于定值电阻，并且接入电路的电阻最大，故移动滑片时，电流不变，故C选项错误；故选：B。15．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I＝，∴电路中的电流变小，即电流表的示数变小，∵U＝IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P＝UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗。故选：A。二、填空题（1、2小题每空1分，其余每空2分，共36分）16．【解答】解：空气清新剂的香味分子不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象。温度越高，分子运动越快，夏天气温高，所以香味散发得快。故答案为：扩散现象，温度。17．【解答】解：化纤布料做成的衣服穿在身上，化纤布料和皮肤摩擦，容易带电，带电的化纤布料吸引轻小的灰尘，所以容易脏，这是带电体的性质。故答案为：静电；吸引；带电体。18．【解答】解：水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×40kg×（60℃﹣10℃）＝8.4×106J；由η＝得酒精完全燃烧放出的热量：Q放＝＝＝2.1×107J，由Q放＝mq得完全燃烧酒精的质量：m酒＝＝＝0.7kg。故答案为：8.4×106；0.7。19．【解答】解：（1）由电路图知，电流表A2测流过电阻R1的电流，则通过R1的电流是I1＝0.5A；（2）由并联电路的特点知，电流表A1测干路电流，I＝0.9A，通过R2的电流I2＝I﹣I1＝0.9A﹣0.5A＝0.4A。故答案为：0.5；0.4。20．【解答】解：由电路图可知，两灯泡串联，电压表V1测电源电压，即电源电压UV1＝6V，电压表V2测灯泡L2两端的电压；则灯L2两端的电压U2＝UV2＝4V，根据串联电路的电压规律可知，灯L1两端的电压U1＝UV1﹣UV2＝6V﹣4V＝2V；故答案为：2；4；6。21．【解答】解：根据欧姆定律可知用电器的电阻R＝＝＝30Ω；电阻为导体本身的一种性质，与通过的电流和导体两端的电压无关，将3V的电压加在同一用电器两端时，用电器的电阻仍是30Ω，通过用电器的电流电流I′＝＝＝0.1A。故答案为：30；0.1；30。22．【解答】解：（1）电阻R1、R2串联在电路中，则通过的电流之比I1：I2＝1：1；（2）电阻两端的电压之比＝＝＝。故答案为：1：1；3：2。23．【解答】解：（1）由图中可知元件A的电压为3.0V时，电流为0.6A，元件B的电压为3.0V时，电流为0.3A，则根据I＝可得：RA＝＝＝5Ω，RB＝＝＝10Ω；（2）将A和B串联后总电阻R总＝RA+RB＝5Ω+10Ω＝15Ω，接在电压为3V的电源两端，则电流为：I＝＝＝0.2A；（3）将A和B并联后接在电压为3V的电源两端，根据并联电路各支路两端的电压相等可知A、B两端的电压都是3V，由图象可知：当电压U′＝3V时，通过元件A的电流为0.6A，通过元件B的电流为0.3A，则总电流为：I总＝IA+IB＝0.6A+0.3A＝0.9A。故答案为：5；10；0.2；0.9。三、作图与实验探究题（22分）24．【解答】解：电压表一定要并联在电路中，电流表一定要串联在电路中，故上边的表一定是电压表，下边的表一定是电流表。如图所示：25．【解答】解：（1）从图甲可知，滑动变阻器的滑片向右移动时，滑动变阻器接入电路的阻值变大，可将滑动变阻器的左下接线柱和定值电阻的右接线柱相连；电压表应并联在定值电阻的两端，根据表格数据可知定值电阻两端的电压UV＝IR＝0.4A×5Ω＝0.2A×10Ω＝0.1A×20Ω＝2V，可将电压表的“3”接线柱和定值电阻的右接线柱相连，如图：（2）闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即B端；（3）实验中，定值电阻两端的电压应保持不变，当用10Ω阻值的定值电阻换掉5Ω阻值的定值电阻后，根据串联分压特点可知定值电阻两端的电压变大，应让滑动变阻器两端的电压变大，滑动变阻器接入电路的阻值应变大，调节滑动变阻器的滑片向B端移动，以保持定值电阻两端的电压不变；（4）实验记录数据如表所示，根据表数据可知UV＝IR＝0.4A×5Ω＝0.2A×10Ω＝0.1A×20Ω＝2V，得出的结论是：在电压一定时，电流和电阻成反比；同时还可以根据表数据可计算出定值电阻两端的电压是2V。故答案为：（1）如图；（2）B；（3）“B”端；（4）在电压一定时，电流和电阻成反比；2。26．【解答】解：（1）若连接好线路后，闭合开关时发现电流表指针几乎没有偏转，说明电路可能断路；电压表指针明显偏转，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即该故障的原因可能是电阻Rx断路，故选C；（2）改正错误，继续实验。若电流表和电压表示数如图甲、乙图所示，电流表选用小量程，分度值0.02A，其示数为0.18A；电压表选用小量程，分度值0.1V，其示数为1V，电阻Rx的阻值为：Rx＝＝≈5.6Ω。故答案为：（1）C；（2）0.18；1；5.6。四、计算题（12分）27．【解答】解：开关S闭合后，电阻R1与R2串联，电压表测量R1两端的电压；（1）通过R1的电流：I1＝＝＝0.1A；（2）根据串联电路中的电流处处相等可知通过R2的电流为：I2＝I1＝0.1A；由I＝得R2两端的电压：U2＝I2R2＝0.1A×20Ω＝2V；（3）根据串联电路的总电压等于各用电器两端的电压之和可得：电源电压U＝U1+U2＝1V+2V＝3V。答：（1）通过R1的电流为0.1A。（2）R2两端的电压为2V。（3）电源电压为3V。28．【解答】解：由电路图可知，R1与R2并联，电流表测R1支路的电流。（1）因并联电路中各支路两端的电压相等，所以，由I＝可得，电源的电压：U＝U1＝I1R1＝0.4A×30Ω＝12V；（2）通过R2的电流：I2＝＝＝1.2A；（3）因并联电路中干路电流等于各支路电流之和，所以，干路中的电流：I＝I1+I2＝0.4A+1.2A＝1.6A。答：（1）电源电压为12V；（2）通过R2的电流为1.2A；（3）干路中的电流为1.6A。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/12/14 12:39:05；用户：hsm；邮箱：19919918114；学号：39198545
