云南省昭通市巧家县2022-2023学年九年级上学期期中物理试题

这是一份云南省昭通市巧家县2022-2023学年九年级上学期期中物理试题，共15页。试卷主要包含了选择题，填空题，作图等内容，欢迎下载使用。

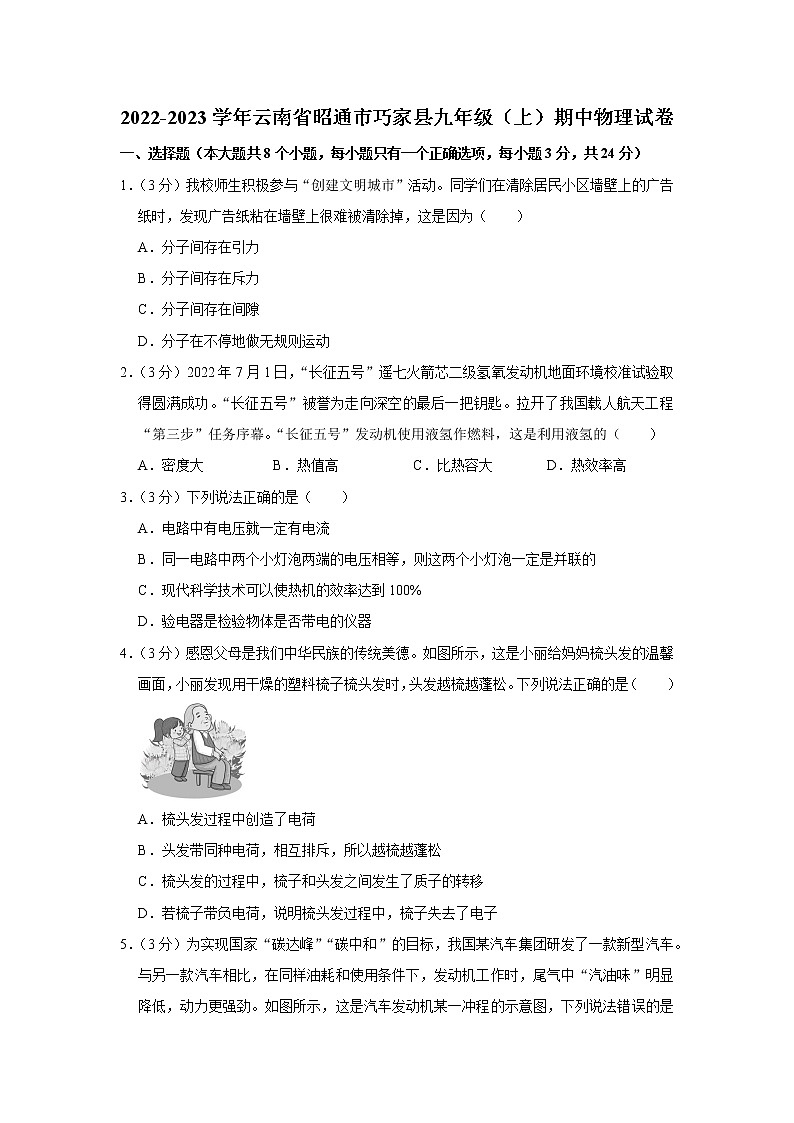

2022-2023学年云南省昭通市巧家县九年级（上）期中物理试卷
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分）
1．（3分）我校师生积极参与“创建文明城市”活动。同学们在清除居民小区墙壁上的广告纸时，发现广告纸粘在墙壁上很难被清除掉，这是因为（　　）
A．分子间存在引力
B．分子间存在斥力
C．分子间存在间隙
D．分子在不停地做无规则运动
2．（3分）2022年7月1日，“长征五号”遥七火箭芯二级氢氧发动机地面环境校准试验取得圆满成功。“长征五号”被誉为走向深空的最后一把钥匙。拉开了我国载人航天工程“第三步”任务序幕。“长征五号”发动机使用液氢作燃料，这是利用液氢的（　　）
A．密度大 B．热值高 C．比热容大 D．热效率高
3．（3分）下列说法正确的是（　　）
A．电路中有电压就一定有电流
B．同一电路中两个小灯泡两端的电压相等，则这两个小灯泡一定是并联的
C．现代科学技术可以使热机的效率达到100%
D．验电器是检验物体是否带电的仪器
4．（3分）感恩父母是我们中华民族的传统美德。如图所示，这是小丽给妈妈梳头发的温馨画面，小丽发现用干燥的塑料梳子梳头发时，头发越梳越蓬松。下列说法正确的是（　　）

A．梳头发过程中创造了电荷
B．头发带同种电荷，相互排斥，所以越梳越蓬松
C．梳头发的过程中，梳子和头发之间发生了质子的转移
D．若梳子带负电荷，说明梳头发过程中，梳子失去了电子

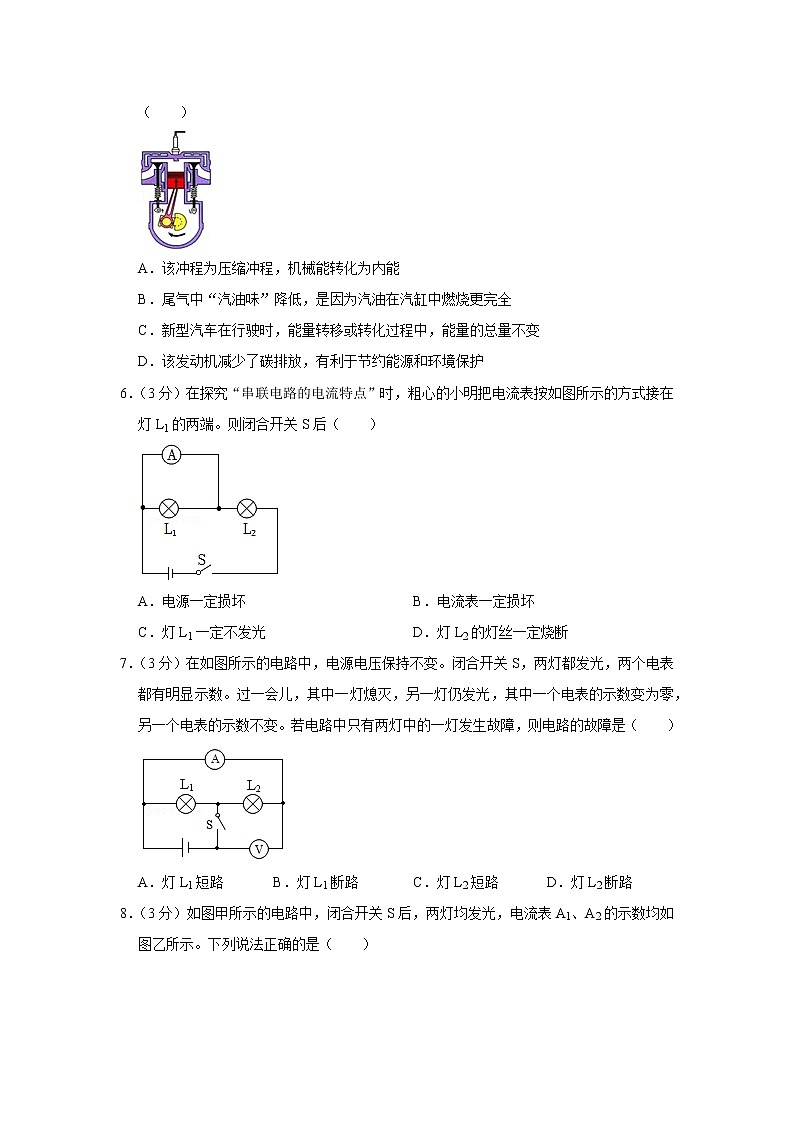

5．（3分）为实现国家“碳达峰”“碳中和”的目标，我国某汽车集团研发了一款新型汽车。与另一款汽车相比，在同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图所示，这是汽车发动机某一冲程的示意图，下列说法错误的是（　　）

A．该冲程为压缩冲程，机械能转化为内能
B．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧更完全
C．新型汽车在行驶时，能量转移或转化过程中，能量的总量不变
D．该发动机减少了碳排放，有利于节约能源和环境保护
6．（3分）在探究“串联电路的电流特点”时，粗心的小明把电流表按如图所示的方式接在灯L1的两端。则闭合开关S后（　　）

A．电源一定损坏 B．电流表一定损坏
C．灯L1一定不发光 D．灯L2的灯丝一定烧断
7．（3分）在如图所示的电路中，电源电压保持不变。闭合开关S，两灯都发光，两个电表都有明显示数。过一会儿，其中一灯熄灭，另一灯仍发光，其中一个电表的示数变为零，另一个电表的示数不变。若电路中只有两灯中的一灯发生故障，则电路的故障是（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

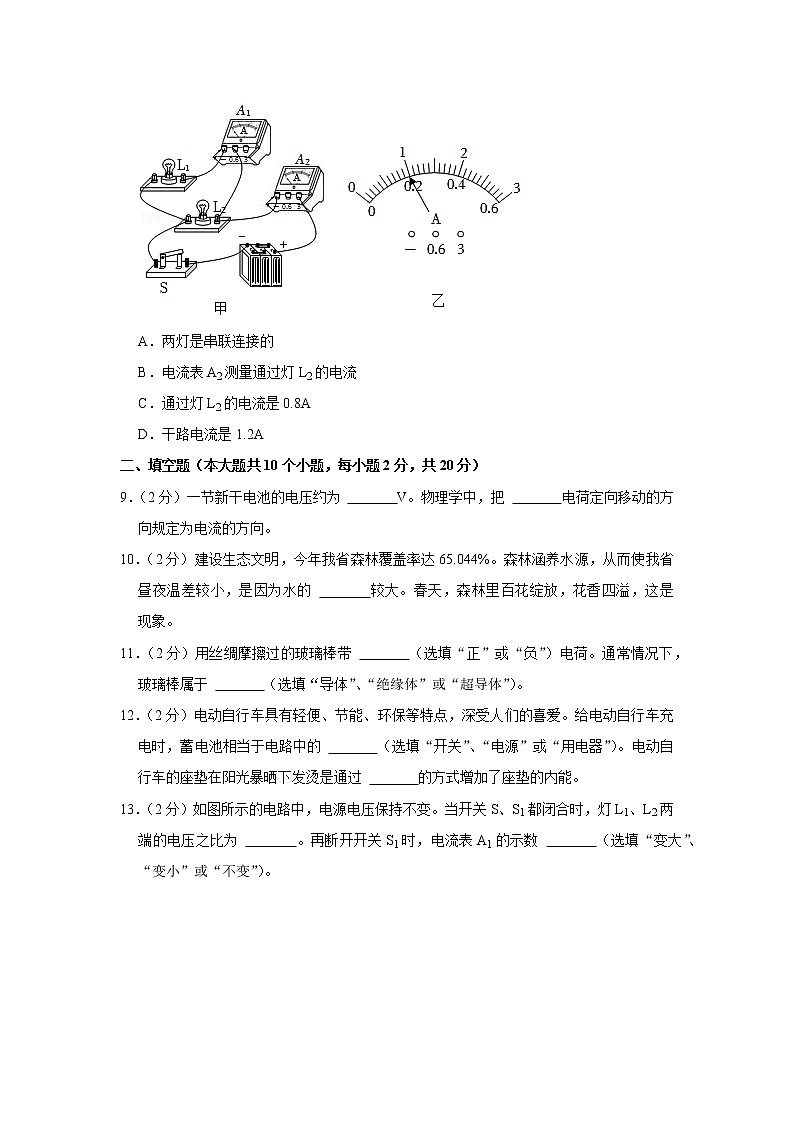

8．（3分）如图甲所示的电路中，闭合开关S后，两灯均发光，电流表A1、A2的示数均如图乙所示。下列说法正确的是（　　）

A．两灯是串联连接的
B．电流表A2测量通过灯L2的电流
C．通过灯L2的电流是0.8A
D．干路电流是1.2A
二、填空题（本大题共10个小题，每小题2分，共20分）
9．（2分）一节新干电池的电压约为 　 　V。物理学中，把 　 　电荷定向移动的方向规定为电流的方向。
10．（2分）建设生态文明，今年我省森林覆盖率达65.044%。森林涵养水源，从而使我省昼夜温差较小，是因为水的 　 　较大。春天，森林里百花绽放，花香四溢，这是 　 　现象。
11．（2分）用丝绸摩擦过的玻璃棒带 　 　（选填“正”或“负”）电荷。通常情况下，玻璃棒属于 　 　（选填“导体”、“绝缘体”或“超导体”）。
12．（2分）电动自行车具有轻便、节能、环保等特点，深受人们的喜爱。给电动自行车充电时，蓄电池相当于电路中的 　 　（选填“开关”、“电源”或“用电器”）。电动自行车的座垫在阳光暴晒下发烫是通过 　 　的方式增加了座垫的内能。
13．（2分）如图所示的电路中，电源电压保持不变。当开关S、S1都闭合时，灯L1、L2两端的电压之比为 　 　。再断开开关S1时，电流表A1的示数 　 　（选填“变大”、“变小”或“不变”）。

14．（2分）如图所示，若使L1、L2串联，则应闭合开关 　 　；若使L1、L2并联，则应闭合开
关 　 　。

15．（2分）将A、B两金属片间隔一定距离插入柠檬中就制成了一个“柠檬电池”。用电压表测量“柠檬电池”的电压，如图所示。则“柠檬电池”的正极是金属片 　 　（选填“A”或“B”），该“柠檬电池”的电压为 　 　V。

16．（2分）质量为2kg、初温为30℃的水的温度升高20℃，需要吸收 　 　J的热量。将2kg的水倒去一半后，剩余水的比热容 　 　（选填“变大”、“变小”或“不变”）。[c水＝4.2×103J/（kg•℃）]
17．（2分）如图所示的电路中，电源电压保持不变。当同时闭合开关S1、S2时，电压表示数为6V；当闭合开关S1、断开开关S2时，电压表示数为4V。则电源电压为 　 　V；当闭合开关S1、断开开关S2时，灯L2两端的电压为 　 　V。

18．（2分）一辆汽车在800N的牵引力的作用下匀速直线行驶了600m，汽车发动机的热机效率为25%。行驶后汽车油箱中剩余汽油的热值 　 　（选填“变大”、“变小”或“不变”）；该行过程中消耗汽油 　 　kg。（汽油的热值取4×107J/kg）
三、作图、实验及探究题（本大题共3个小题，共24分）
19．（3分）如图中电流表的读数为　 　A。

20．（3分）请根据如图所示的实物连接图，在答题卡对应的虚线框中画出相应的电路图。

21．（3分）如图所示，这是单轮平衡车的电路元件。当手动闭合电源开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后，压力开关S2自动闭合，电动机启动，平衡车开始运动。不闭合电源开关S1直接站立于平衡车的踏板上，电动机不启动，平衡车不运动。请根据上述要求将电路元件连接成完整的电路图。

22．（8分）实验小组在探究“串联电路电压的特点”时，实验器材：两节新干电池、多个小灯泡、一个电压表、一个开关和若干导线。

（1）同学们设计的实验电路图如图甲所示，请根据电路图用笔画线代替导线将如图乙所示的电路连接完整。
（2）连接电路时，开关必须 　 　（选填“断开”或“闭合”）。
（3）实验中应选用规格 　 　（选填“相同”或“不相同”）的小灯泡，其目的是使实验结论具有 　 　。
（4）如图甲所示，实验中，当同学们测量完灯L1两端的电压后，为了节约时间，断开A点接线直接改接在C点上。这样 　 　（选填“能”或“不能”）测量出灯L2两端的电压，其理由是 　 　。
（5）同学们正确实验得到的实验数据如表：
UAB/v
UBC/v
UAC/v
1.8
1.2
3.0
分析实验数据可得出初步结论，串联电路的电压特点：　 　（写出关系式即可）。
（6）同学们通过讨论交流后，认为实验仍没有完成。则接下来应进行的实验操作是 　 　。
23．（7分）小明在探究“并联电路的电流特点”时，设计的并联电路如图甲所示。

（1）小明在检查实验器材时，发现电流表的指针如图丙所示，则小明应对电流表进行 　 　。
（2）小明将电流表连接在电路中，如图乙所示，在刚接好最后一根导线时，灯L1、L2均发光了，其原因是 　 　。
（3）小明连接的如图乙所示的实物连接图中，电流表测量的是通过 　 　（选填“灯L1”、“灯L2”或“干路”）的电流。正确测量该处电流后，小明要测量通过灯L2的电流，请你在图乙中只改动一根导线，完成电路的连接（在需改动的导线上画“×”，再画出重新连接后的导线）。
（4）正确改动电路后，小明闭合开关S，电流表示数如图丙所示。为使测量结果更准确，他应进行的操作是 　 　。
（5）小明正确实验得到的实验数据如表：
次数
通过灯L1的电流I1/A
通过灯L2的电流I2/A
干路中的电流I/A
1
0.12
0.12
0.24
2
0.16
0.20
0.36
3
0.10
0.18
0.28
分析实验数据可得出并联电路的电流特点：　 　（写出关系式即可）。
四、综合题（本大题共3个小题，共22分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
24．（7分）在如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。
（1）只闭合开关S2时，电流先通过 　 　（选填“电流表”、“灯L1”或“灯L2”）。开关S2、S3不能同时闭合的原因是会造成电路 　 　（选填“通路”、“断路”或“短路”）。
（2）只闭合开关S1时，电压表的示数为3V，则电源电压是多少？
（3）只闭合开关S1、S3时，两电流表的示数分别为0.46A、0.18A，则通过L1、L2的电流各是多少？

25．（7分）过桥米线是云南省的特色美食。做过桥米线时，小明妈妈先用天然气灶将质量为2kg的汤汁烧至刚好沸腾，汤汁升高的温度为80℃。求加热汤汁过程中：[汤汁的比热容取4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]
（1）汤汁吸收的热量；
（2）天然气灶的加热效率为80%，天然气完全燃烧放出的热量；
（3）需要完全燃烧天然气的体积。
26．（8分）我国某款自主品牌小汽车在某段平直公路上进行测试时，小汽车以72km/h的速度匀速行驶了5min，消耗燃油0.4kg，小汽车发动机的牵引力是900N。求小汽车测试过程中：（q燃油＝4.5×107J/kg）
（1）消耗的燃油完全燃烧放出的热量；
（2）发动机牵引力的功率；
（3）发动机的热机效率。

2022-2023学年云南省昭通市巧家县九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分）
1．【解答】解：广告纸粘在墙壁上很难被清除掉，是因为分子之间存在引力。
故选：A。
2．【解答】解：“长征五号”发动机使用液氢作燃料，是因为液态氢热值高，完全燃烧可以放出的热量更多。
故选：B。
3．【解答】解：A、电路中有电压，还需要电路为通路，才能有电流，故A错误；
B、同一电路中两个小灯泡两端的电压相等，这两个小灯泡不一定是并联的，如果两个小灯泡规格相同，当两灯串联时，由串联分压的规律可知两灯两端的电压也相等，故B错误；
C、热机工作时要克服摩擦做功，还有内能的损耗，即使现代科学技术也不能使热机的效率达到100%，故C错误；
D、验电器是检验物体是否带电的仪器，故D正确。
故选：D。
4．【解答】解：A、梳头发过程中并没有创造电荷，只是发生了电荷的转移，使正负电荷分开，故A错误；
B、头发带同种电荷，相互排斥，所以越梳越蓬松，故B正确；
C、梳头发的过程中，梳子和头发之间发生了电子的转移，故C错误；
D、若梳子带负电荷，说明梳头发过程中，梳子得到了电子，故D错误。
故选：B。
5．【解答】解：A、两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程中内能转化为机械能，故A错误；
B、尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，燃烧的较完全，故B正确；
CD、新型汽车在行驶时，能量转移或转化过程中，能量的总量不变，该发动机减少了碳排放，有利于节约能源和环境保护，故CD正确。
故选：A。
6．【解答】解：根据电路图可知，该电路为串联电路；当把电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；
电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不会烧坏，故C正确。
故选：C。
7．【解答】解：由图知，闭合开关，两只灯泡并联，电压表测量电源电压（也是支路电压），电流表测量通过L2的电流。
AC、无论是L1或L2短路，都会造成电源短路，烧坏电源，两灯都不亮，所以故障不可能是短路，故AC错误；
B、如果灯L1断路不能发光，电压表测量电源电压示数不变；由于并联电路各支路用电器工作状态互不影响，所以电流表示数不变，故B错误；
D、如果灯L2断路不能发光，电压表测量电源电压示数不变；L2支路断路，所以电流表示数变为零，L1不受影响仍然发光，故D正确。
故选：D。
8．【解答】解：A、由图甲知两灯泡并联，故A错误；
B、电流表A2在干路上，测量干路的电流，故B错误；
CD、电流表A1在灯泡L1支路上，测量灯泡L1支路的电流，电流表A1、A2的示数均如图乙所示，由并联电路的电流规律可知电流表A1选择的是小量程，分度值是0.02A，指针在0.2A位置，通过灯L1的电流是0.2A，电流表A2选择的是大量程，分度值是0.1A，指针在1A位置，通过干路的电流I＝1A，则D错误；
由并联电路电流的规律知通过灯L2的电流I2＝I﹣I1＝1A﹣0.2A＝0.8A，故C正确。
故选：C。
二、填空题（本大题共10个小题，每小题2分，共20分）
9．【解答】解：一节新干电池的电压约为1.5V。物理学中，把正电荷定向移动的方向规定为电流的方向。
故答案为：1.5；正。
10．【解答】解：我省昼夜温差较小是因为水的比热容大，水和砂石在同样吸放热的情况下，水的温度变化较小；
森林里百花绽放，花香四溢，，说明分子在不停地做无规则运动，这是扩散现象。
故答案为：比热容；扩散。
11．【解答】解：根据正负电荷的规定可知，用丝绸摩擦过的玻璃棒带正电荷；
常温下，玻璃棒不容易导电，是绝缘体。
故答案为：正；绝缘体。
12．【解答】解：给电动自行车充电时，蓄电池消耗了电能，相当于电路中的用电器。电动自行车的座垫在阳光暴晒下发烫是通过热传递的方式增加了座垫的内能。
故答案为：用电器；热传递。
13．【解答】解：当开关S、S1都闭合时，该电路为并联电路，电流表A1测干路电流，电流表A2测电灯L2所在支路电流；
根据并联电路的特点可知，灯泡L1、L2两端的电压都等于电源电压，所以灯泡L1、L2两端的电压之比为1：1；
当断开开关S1时，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，因此电流表A1的示数变小。
故答案为：1：1；变小。
14．【解答】解：（1）若使灯L1、L2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极→开关S2→灯L2→灯L1→电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合；
（2）灯L1、L2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开。
故答案为：S2；S1、S3。
15．【解答】解：图中电压表的指针正向偏转，根据电压表的正确使用规则可知，A是该柠檬电池的负极，B是正极；
图中电压表接入小量程，分度值为0.1V，则该柠檬电池的电压是0.7V。
故答案为：B；0.7。
16．【解答】解：（1）水吸收的热量为：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×2kg×20℃＝1.68×105J；
（2）比热容是物质的一种特性，与物体质量的大小、温度高低、吸收或放出热量的多少均无关。
故将2kg的水倒去一半后，剩余水的比热容不变。
故答案为：1.68×105；不变。
17．【解答】解：（1）当同时闭合开关S1、S2时，L2被短路，电路为L1的简单电路，电压表测电源的电压，则电源电压为6V；
（2）当闭合开关S1、断开开关S2时，L1、L2串联，电压表并联在L1的两端，故L1两端的电压为4V；
因为串联电路中电源两端电压等于各用电器两端电压之和，所以L2两端的电压U2＝U﹣U1＝6V﹣4V＝2V。
故答案为：6；2。
18．【解答】解：燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关，行驶后汽车油箱中剩余汽油的热值不变；
汽车发动机所做的有用功W＝Fs＝800N×600m＝480000J，
汽油完全燃烧放出的热量Q放＝＝＝1.92×106J，
该行过程中消耗汽油的质量m＝＝＝0.048kg。
故答案为：不变；0.048。
三、作图、实验及探究题（本大题共3个小题，共24分）
19．【解答】解：电流表使用的是0﹣0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.28A。
故答案为：0.28。
20．【解答】解：由实物图知，两灯并联，开关在干路上，电流表在L2支路上，电路图如图所示：
。
21．【解答】解：
由题意可知，当手动闭合S1时，指示灯亮起；骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作、互不影响即为并联；未闭合S1或骑行者未站立于踏板上，电动机都无法启动，说明S1控制干路，开关S2控制电动机，如图所示：
。
22．【解答】解：（1）根据电路图连接实物图，先将BC两点连接好，使两灯泡串联接入电路，因为电源电压为两节干电池，电压为3V，再将电压表小量程与灯泡L1并联接入电路，注意导线不能交叉，如图；
（2）连接电路时，为了实验安全，开关必须处于断开状态；
（3）本实验中应使用不同规格的小灯泡多次进行实验，这样得出的结论才具备普遍性；
（4）当同学们测量完灯L1两端的电压后，为了节约时间，断开A点接线直接改接在C点上。这样不能测量出灯L2两端的电压，其理由是电压表的正负接线柱接反；
（5）分析实验数据可知1.8V+1.2V＝3.0V，可得出初步结论串联电路的电压特点：UAC＝UAB+UBC；
（6）同学们通过讨论交流后，认为实验仍没有完成。则接下来应进行的实验操作是换用不同规格的灯泡进行实验。
故答案为：（1）如上图；（2）断开；（3）不相同；普遍性；（4）不能；电压表的正负接线柱接反；（5）UAC＝UAB+UBC；（6）换用不同规格的灯泡进行实验。
23．【解答】解：（1）在检查实验仪器时，发现电流表指针如图甲，则应对电流表进行调零；
（2）小聪刚接好最后一根导线，灯L1、L2均发光了连接电路时，说明开关没有断开；
（3）据电路图所示，两灯泡并联，电流表测的是通过干路的电流；小聪要测量通过灯L2的电流，电流表应与L2串联，如下图所示：
（4）正确改动电路后，小聪闭合开关S，电流表指针偏转幅度太小，说明电流表的所选量程太大，应该断开开关，换小量程；
（5）通过表格中的数据分析，通过干路的电流等于各支路电流之和，即：I＝I1+I2。
故答案为：（1）调零；（2）开关没有断开；（3）干路；见解析图；（4）断开开关，换小量程；（5）I＝I1+I2。
四、综合题（本大题共3个小题，共22分）要求：（1）语言表述要简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
24．【解答】解：（1）由电流流向可知，只闭合开关S2时，电流通过灯L1、L2、开关S2、电流表A1回负极；
开关S2、S2都闭合时，电流不经过用电器直接将电源两端连接起来，会造成电源短路，是不允许的；
（2）只闭合开关S1时，只有L1接入电路，电压表测L1两端的电压，已知电压表的示数为3V，即电源电压。
U＝U1＝3V；
（3）只闭合开关S1、S3时，L1和L2并联，电流表A1测量干路电流，则干路电流I＝0.46A，A2测量通过L2中的电流，即I2＝0.18A
由并联电路中干路电流等于各支路电流之和可得，通过L1的电流：
I1＝I﹣I2＝0.46A﹣0.18A＝0.28A。
故答案为：（1）灯L1；短路；
（2）电源电压是3V；
（3）通过L1、L2的电流分别是0.28A、0.18A。
25．【解答】解：（1）汤汁吸收的热量为：
Q吸＝c汤汁m汤汁Δt＝4.2×103J/（kg•℃）×2kg×80℃＝6.72×105J；
（2）由η＝可知，天然气完全燃烧放出的热量为：
Q放＝＝＝8.4×105J；
（3）由Q放＝Vq可得，完全燃烧天然气的体积为：V＝＝＝0.02m3。
答：（1）汤汁吸收的热量是6.72×105J；
（2）天然气放出热量是8.4×105J；
（3）消耗的天然气的体积是0.02m3。
26．【解答】解：（1）消耗的燃油完全燃烧产生的热量：
Q放＝mq燃油＝0.4kg×4.5×107J/kg＝1.8×107J。
（2）发动机牵引力的功率：
P＝Fv＝900N×m/s＝1.8×104W。
（3）发动机做的功：
W＝Pt＝1.8×104W×5×60s＝5.4×106J，
发动机的热机效率：
η＝×100%＝×100%＝30%。
答：（1）消耗的燃油完全燃烧放出的热量为1.8×107J。
（2）发动机牵引力的功率为1.8×104W。
（3）发动机的热机效率为30%。
