甘肃省张掖市甘州区育才中学2020-2021学年九年级下学期期中物理试题

这是一份甘肃省张掖市甘州区育才中学2020-2021学年九年级下学期期中物理试题，共19页。

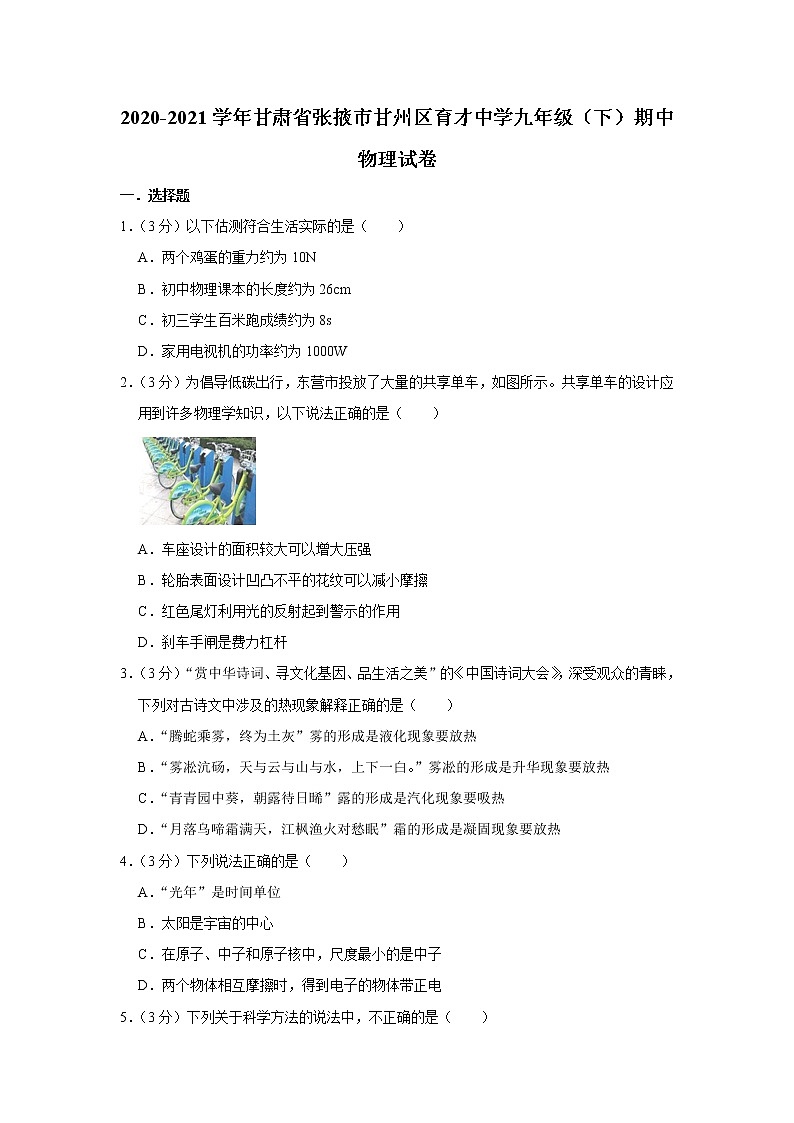

2020-2021学年甘肃省张掖市甘州区育才中学九年级（下）期中物理试卷
一．选择题
1．（3分）以下估测符合生活实际的是（　　）
A．两个鸡蛋的重力约为10N
B．初中物理课本的长度约为26cm
C．初三学生百米跑成绩约为8s
D．家用电视机的功率约为1000W
2．（3分）为倡导低碳出行，东营市投放了大量的共享单车，如图所示。共享单车的设计应用到许多物理学知识，以下说法正确的是（　　）

A．车座设计的面积较大可以增大压强
B．轮胎表面设计凹凸不平的花纹可以减小摩擦
C．红色尾灯利用光的反射起到警示的作用
D．刹车手闸是费力杠杆
3．（3分）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（　　）
A．“腾蛇乘雾，终为土灰”雾的形成是液化现象要放热
B．“雾凇沆砀，天与云与山与水，上下一白。”雾凇的形成是升华现象要放热
C．“青青园中葵，朝露待日晞”露的形成是汽化现象要吸热
D．“月落乌啼霜满天，江枫渔火对愁眠”霜的形成是凝固现象要放热
4．（3分）下列说法正确的是（　　）
A．“光年”是时间单位
B．太阳是宇宙的中心
C．在原子、中子和原子核中，尺度最小的是中子
D．两个物体相互摩擦时，得到电子的物体带正电

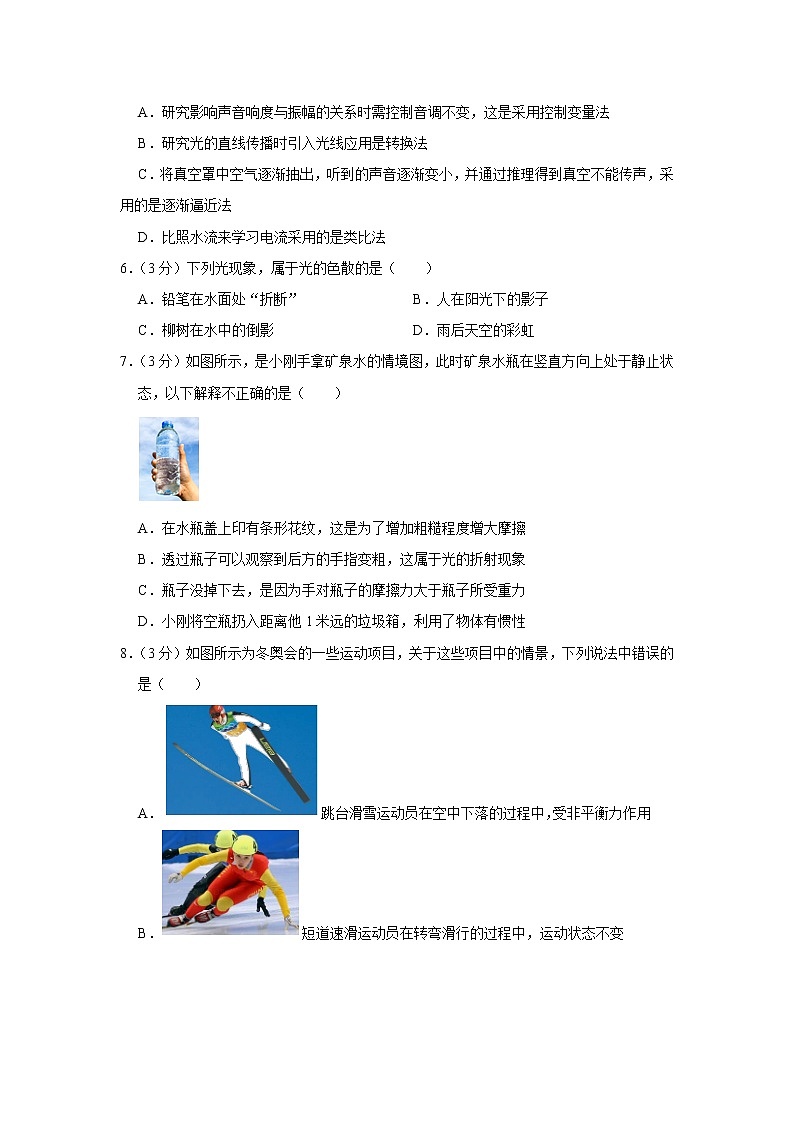

5．（3分）下列关于科学方法的说法中，不正确的是（　　）
A．研究影响声音响度与振幅的关系时需控制音调不变，这是采用控制变量法
B．研究光的直线传播时引入光线应用是转换法
C．将真空罩中空气逐渐抽出，听到的声音逐渐变小，并通过推理得到真空不能传声，采用的是逐渐逼近法
D．比照水流来学习电流采用的是类比法
6．（3分）下列光现象，属于光的色散的是（　　）
A．铅笔在水面处“折断” B．人在阳光下的影子
C．柳树在水中的倒影 D．雨后天空的彩虹
7．（3分）如图所示，是小刚手拿矿泉水的情境图，此时矿泉水瓶在竖直方向上处于静止状态，以下解释不正确的是（　　）

A．在水瓶盖上印有条形花纹，这是为了增加粗糙程度增大摩擦
B．透过瓶子可以观察到后方的手指变粗，这属于光的折射现象
C．瓶子没掉下去，是因为手对瓶子的摩擦力大于瓶子所受重力
D．小刚将空瓶扔入距离他1米远的垃圾箱，利用了物体有惯性

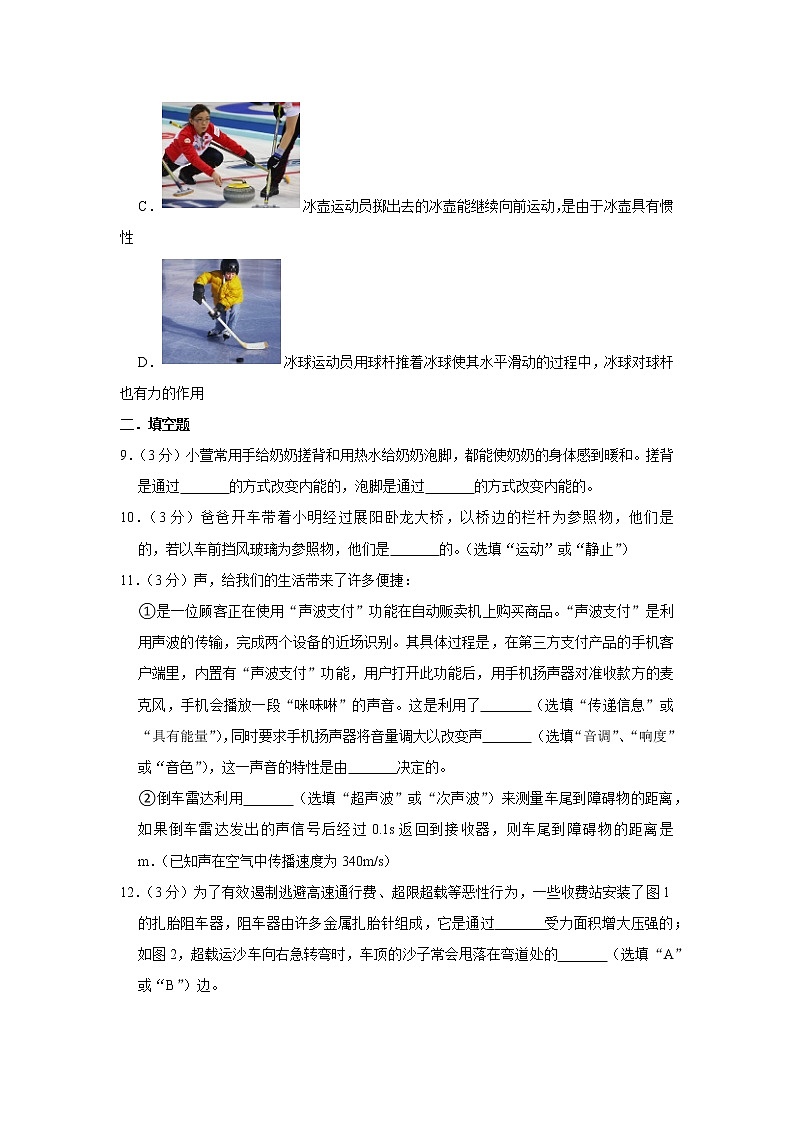

8．（3分）如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中错误的是（　　）
A．跳台滑雪运动员在空中下落的过程中，受非平衡力作用
B．短道速滑运动员在转弯滑行的过程中，运动状态不变
C．冰壶运动员掷出去的冰壶能继续向前运动，是由于冰壶具有惯性
D．冰球运动员用球杆推着冰球使其水平滑动的过程中，冰球对球杆也有力的作用
二．填空题
9．（3分）小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和。搓背是通过　 　的方式改变内能的，泡脚是通过　 　的方式改变内能的。
10．（3分）爸爸开车带着小明经过展阳卧龙大桥，以桥边的栏杆为参照物，他们是　 　的，若以车前挡风玻璃为参照物，他们是　 　的。（选填“运动”或“静止”）
11．（3分）声，给我们的生活带来了许多便捷：
①是一位顾客正在使用“声波支付”功能在自动贩卖机上购买商品。“声波支付”是利用声波的传输，完成两个设备的近场识别。其具体过程是，在第三方支付产品的手机客户端里，内置有“声波支付”功能，用户打开此功能后，用手机扬声器对准收款方的麦克风，手机会播放一段“咪味啉”的声音。这是利用了　 　（选填“传递信息”或“具有能量”），同时要求手机扬声器将音量调大以改变声　 　（选填“音调”、“响度”或“音色”），这一声音的特性是由　 　决定的。
②倒车雷达利用　 　（选填“超声波”或“次声波”）来测量车尾到障碍物的距离，如果倒车雷达发出的声信号后经过0.1s返回到接收器，则车尾到障碍物的距离是　 　m．（已知声在空气中传播速度为340m/s）
12．（3分）为了有效遏制逃避高速通行费、超限超载等恶性行为，一些收费站安装了图1的扎胎阻车器，阻车器由许多金属扎胎针组成，它是通过　 　受力面积增大压强的；如图2，超载运沙车向右急转弯时，车顶的沙子常会甩落在弯道处的　 　（选填“A”或“B”）边。

13．（3分）某测量船，满载时的排水量为25000t（排水量指测量船排开水的质量）。
（1）当它满载航行在海面上时，受到的浮力为　 　N．从大海驶入江水后，船身会　 　（选填“上浮一些”或“下沉一些”）．排开液体的质量将　 　（选填“变大”、“变小”或“不变”，下同）
（2）当它在海岸旁将货物卸载后，船受到的浮力将　 　，船底部所受海水的压强将　 　。
14．（3分）某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元件甲的电阻是 　 　Ω，若将元件甲、乙并联后接在电压为2V的电源两端，则干路的电流是 　 　A；将元件甲、乙串联后接在电压为3V的电源两端，则电路的总功率为 　 　W。

15．（3分）用丝绸摩擦玻璃棒，丝绸由于　 　（填“得到”或“失去”）电子而带电；带电的玻璃棒接触验电器，验电器金属箔张开，是因为　 　种电荷相互排斥，金属箔是　 　（选填“导体”或“绝缘体”）。
16．（3分）如图所示某航天器中的高能粒子感应电路原理图，电源电压保持不变，R1、R2为高能粒子感应电阻，当它们受到宇宙高能粒子的撞击时，阻值会变大。无粒子撞击的初始状态下，R1的阻值为20Ω，电流表A1和A2的示数分别为0.8A和0.5A，则初使状态下，R2＝　 　Ω，工作状态下，若发现电路中只有一个电流表示数变化了0.1A，说明某电阻遭受到了高能粒子的撞击，撞击瞬间其功率变化了　 　W。

三．实验探究题
17．在探究“阻力对物体运动的影响”的实验中，如图所示。
（1）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最　 　。
（2）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做　 　运动。
（3）如图丙所示，让不同小车每次从斜面的同一高度处由静止滑下可以探究小车的　 　关系；让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的　 　关系（选填序号）。①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度。

（4）如图丁所示，用弹簧测力计水平拉着木块在长木板上做匀速直线运动，此时测力计的示数为　 　N。
（5）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，根据　 　原理，拉力大小等于滑动摩擦力大小。可探究木块的　 　关系（选填序号）。
①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；
18．在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值为40Ω。
（1）请用笔画线代替导线在图甲中完成实物电路的连接。
（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是　 　。
（3）某次实验中，同学们看到电压表示数为1.8V，要使小灯泡正常发光，应向　 　（选填“A”或“B”）端移动滑动变阻器的滑片，同时视线应注意观察　 　（选填“电流表”或“电压表”）的示数；当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是　 　。
（4）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换　 　的定值电阻，记录各次电流表的示数；在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于　 　Ω。

四．计算题
19．一辆正在运送一座雕塑“宝宝”的汽车以30m/s的速度在平直公路上匀速行驶，行驶30min后到达目的地。已知汽车受到的阻力为2000N，“宝宝”（材质均匀、实心）的质量为3×103kg，体积为2m3，与水平车厢的接触面积为1m2（g＝10N/kg）。求：
（1）“宝宝”的密度；
（2）“宝宝”对水平车厢的压强；
（3）汽车在行驶的30min内牵引力的功率。

20．图甲、乙为一款家电饭锅及其简化电路，其中R1和R2均为电热丝，开关S、S1均为自动控制开关，可实现智能化地控制食物在不同时间段的温度。该电饭锅开始焖烧米饭时，开关S和S1同时闭合，电饭锅处于高功率加热状态，经过一段时间后，开关S1自动断开，电饭锅处于低功率保温状态，再经过一段时间后，米饭完全成熟，开关S自动断开。图丙为用该电饭锅焖熟一锅米饭的全过程中，功率随时间变化的图象。已知该电饭锅保温挡的功率P2是110W，电阻R1的阻值是88Ω，家庭电路的电压U是220V．当该电饭锅正常工作时，求：

（1）保温时的电流I2；
（2）加热时电阻R1的功率P1；
（3）焖熟一锅米饭，保温阶段消耗的电能W2。
五．综合能力题
21．请阅读《探海神器﹣﹣“蛟龙”号》回答32题。
探海神器﹣﹣“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想!
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力。“蛟龙”号的形状外观如图所示。这次深潜纪录的创造反映了“蛟龙”号许多高端技术的创新与突破，其中之一是悬停定位和自动航行。由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的。
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块。“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量。
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停。此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能。当完成工作后，潜航员再抛掉适量的压载铁，实现上浮。可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的。
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，道出了全体中华儿女的心声!
请根据上述材料，回答下列问题：
（1）若海水的密度均匀，“蛟龙”号下潜过程中，所受海水的压强逐渐　 　。（选填“变大”、“变小”或“不变”）
（2）加速下沉的“蛟龙”号，若在经过某一密度均匀的海水区域时，迅速抛掉部分压载铁，使其所受浮力等于重力，（不考虑海水的摩擦阻力）则“蛟龙”号最终将　 　。（选填“急速加速下沉”、“减速下沉”或“匀速下沉”）
（3）在“蛟龙”号悬停时，抛掉适量的压载铁。请根据“蛟龙”号的受力情况分析其运动情况。（可画受力示意图辅助说明）
（4）鱼类体内有鱼鳔，鱼通过改变鱼鳔的体积，可以轻易的改变自身的沉浮。鱼能控制自身的沉浮，主要是通过改变　 　。
A．所受的浮力 B．所受的重力 C．液体的密度

六．解答题
22．当开关S闭合后，螺线管的北极如图所示，请在图中标出电源的正极和置于螺线管正上方小磁针的N极，并将N极涂黑。

23．如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。

24．如图所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

25．如图为光从空气斜射入水的光路图，请在图中画出界面和法线的位置。
26．如图所示，一辆小汽车在水平公路上沿直线匀速行驶，请以0点为力的作用点画出小汽车在水平方向受到的牵引力F和阻力f的示意图。

27．如图所示。是利用钓鱼竿钓鱼的示意图。O为支点，F1是手对鱼竿的作用力，请画出：
（1）鱼线对钓鱼竿拉力F2的示意图；
（2）F1的力臂。


2020-2021学年甘肃省张掖市甘州区育才中学九年级（下）期中物理试卷
参考答案与试题解析
一．选择题
1．【解答】解：A、一斤（500g）鸡蛋可称8﹣﹣10个，那么一个鸡蛋的质量约为50g；故2个鸡蛋的质量为100g，故其重力约为1N；故A错误；
B、初中物理课本的长度约为26cm，符合实际；故B正确；
C、初三学生百米跑成绩约13s左右；故C错误；
D、家用电视机的功率约为200W左右，故D错误；
故选：B。
2．【解答】解：A、车座设计的面积较大，是在压力一定时，通过增大受力面积来减小压强；故A错误；
B、轮胎表面设计凹凸不平的花纹可以在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故B错误；
C、自行车的尾灯都是垂直的面，车灯照在尾灯上经过两次反射又按原来的方向反射回去，属于光的反射现象，故C正确；
D、刹车装置动力臂大于阻力臂，应是省力杠杆，故D错误。
故选：C。
3．【解答】解：
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，飘散在空中，此过程放热；故A正确；
B、雾凇是空气中的水蒸气遇冷凝华为固态的小冰晶，附着在植被表面，此过程中放热；故B错误；
C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热；故C错误；
D、霜是空气中的水蒸气遇冷凝华为固态的小冰晶，附着在建筑物或植被表面，此过程中放热；故D错误；
故选：A。
4．【解答】解：A、光年是光在真空中行走一年的距离，是长度单位，故A错误；
B、太阳是太阳系的中心，太阳系是银河系的一员，银河系又是宇宙中的一个星系，太阳不是宇宙的中心，故B错误；
C、原子由原子核与核外电子组成，因此原子核小于原子；原子核由质子与中子组成，因此中子小于原子核，故C正确；
D、两个物体相互摩擦时，失去电子的物体带正电，得到电子的物体带负电，故D错误。
故选：C。
5．【解答】解：A、研究影响声音响度与振幅的关系时需控制音调不变，这是采用控制变量法，该选项说法正确，不符合题意；
B、研究光的直线传播时引入光线应用是模型法，不是转换法，该选项说法不正确，符合题意；
C、将真空罩中空气逐渐抽出，听到的声音逐渐变小，并通过推理得到真空不能传声，采用的是逐渐逼近法，该选项说法正确，不符合题意；
D、比照水流来学习电流采用的是类比法，该选项说法正确，不符合题意。
故选：B。
6．【解答】解：A、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
B、人在阳光下的影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
C、柳树在水中的倒影是由光的反射形成的，故与题意不符；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象。所以说雨后的天空出现彩虹是由光的色散形成的。此选项符合题意。
故选：D。
7．【解答】解：A、水瓶盖上印有条形花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故A正确；
B、透过瓶子可以观察到后方的手指变粗，是放大镜的应用，属光的折射现象，故B正确；
C、竖直握在手中的瓶子静止不滑落下来，瓶子处于平衡状态，则在竖直方向上受的力是平衡力，摩擦力和重力的大小相等，故C错误；
D、小刚将空瓶扔入距离他1米远的垃圾箱，利用了物体有惯性。故D正确。
故选：C。
8．【解答】解：A、跳台滑雪运动员在空中下落的过程中，其速度大小改变，运动状态改变，所以受非平衡力作用，故A正确；
B、短道速滑运动员在转弯时，运动方向一定改变，其运动状态改变，故B错误；
C、冰壶运动员掷出去的冰壶能继续向前运动，是由于冰壶具有惯性，故C正确；
D、冰球运动员用球杆推着冰球使其水平滑动的过程中，因为物体间力的作用是相互的，所以冰球对球杆也有力的作用，故D正确。
故选：B。
二．填空题
9．【解答】解：
搓背使身体感到暖和，是摩擦生热，属于做功改变身体内能；泡脚使身体感到暖和，是通过热传递改变身体的内能；这两种方法对改变物体的内能效果是等效的。
故答案为：做功；热传递。
10．【解答】解：爸爸开车带着小明经过展阳卧龙大桥，以桥边的栏杆为参照物，他们的位置不断变化，则他们是运动的，若以车前挡风玻璃为参照物，他们的位置没有变化，则他们是静止的。
故答案为：运动；静止。
11．【解答】解：①手机利用声音在支付时，利用的是声音能传递信息；
手机扬声器将音量调大是为了增大响度，响度的大小由振幅决定的；
②倒车雷达利用超声波来测量车尾到障碍物的距离的；
由v＝可知，声音通过的路程为：
s＝vt＝340m/s×0.1s＝34m，
则车尾到障碍物的距离是s'＝s＝×34m＝17m。
故答案为：①传递信息；响度；振幅；②超声波；17。
12．【解答】解：阻车器由许多金属扎胎针组成，在压力一定时，通过减小受力面积来增大压强的；
超载运沙车向右急转弯时，车顶的沙子由于具有惯性，仍要保持原来的运动状态，所以常会甩落在弯道处的左方，故应选A。
故答案为：减小；A。
13．【解答】解：
（1）轮船满载时受到的浮力：
F浮＝G排＝m排g＝25000×103kg×10N/kg＝2.5×108N；
该船从大海驶入江水时，因船在水中也处于漂浮状态，所受浮力不变，由F浮＝G排＝m排g可知排开液体的质量不变；
由于水的密度变小，根据F浮＝ρ水gV排可知排开水的体积变大，即船身会下沉一些。
（2）当它在海岸旁将货物卸载后，船还漂浮，受到的浮力等于重力，由于将货物卸载后重力变小、受到的浮力将变小，根据F浮＝ρ水gV排可知排开水的体积变小，即船身会上浮一些。船底部所处的深度变小，由p＝ρgh可知所受海水的压强将变小。
故答案为：
（1）2.5×108；下沉一些；不变；（2）变小；变小。
14．【解答】解：（1）由图象可知，元件甲为定值电阻，当U甲＝1V时，I甲＝0.1A，
由I＝可得，
元件甲的电阻R甲＝＝＝10Ω；
（2）因并联电路中各支路两端的电压相等，
所以，将元件甲、乙并联后接在电压为2V的电源两端时，两元件两端的电压均为2V，
由图象可知，I甲＝0.2A，I乙＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，干路的电流I＝I甲+I乙＝0.2A+0.1A＝0.3A；
（3）将元件甲、乙串联后接在电压为3V的电源两端时，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，当I′＝0.1A、U甲′＝1V、U乙′＝2V时符合，
则电路的总功率为：P＝UI′＝3V×0.1A＝0.3W。
故答案为：10；0.3；0.3。
15．【解答】解：
用丝稠摩擦玻璃棒，玻璃棒由于失去电子而带正电，则丝绸由于得到电子而带负电；
带电的玻璃棒接触验电器，验电器的金属箔因为带了同种电荷互相排斥而张开，金属箔容易导电是导体。
故答案为：得到；同；导体。
16．【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
（1）无粒子撞击的初始状态下，
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流为：I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，
因并联电路中各支路两端的电压相等，所以，由I＝可得，电源的电压为：U＝I1R1＝0.3A×20Ω＝6V，
R2的阻值为：R2＝＝＝12Ω；
（2）因并联电路中各支路独立工作、互不影响，且电路中只有一个电流表示数变化，所以，阻值变化的为R1，示数变化的为电流表A1，否则R2的阻值变化时，两电流表的示数均变化，又因感应电阻受到宇宙高能粒子撞击时其阻值会变大，且电流表示数变化了0.1A，所以由欧姆定律可知，电流表A1的示数减小了0.1A，则此时电流表A1的示数I′＝0.7A，则此时通过R1的电流为：I1′＝I′﹣I2＝0.7A﹣0.5A＝0.2A，
所以，撞击瞬间R1功率的变化量为：△P1＝P1﹣P1′＝UI1﹣UI1′＝U（I1﹣I1′）＝6V×（0.3A﹣0.2A）＝0.6W。
故答案为：12，0.6。
三．实验探究题
17．【解答】解：
（1）（2）由实验可知，木板表面较光滑，小车运动的距离较远；说明小车受到的阻力越小，小车滑行的距离越远，速度减小得越慢，因此如果小车不受阻力作用，那么小车将保持原来的速度和方向永远运动下去；即运动的小车，当不受到阻力作用时，将保持匀速直线运动。
（3）让不同小车每次从斜面的同一高度处由静止滑下，速度相同，质量不同，可以探究小车重力势能与质量的关系，由于同一小车从相同高度滑下，到达水平面时的初速度相同，所以还可探究动能与质量的关系，故①③正确；
同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车具有能量的大小，所以可以探究小车重力势能与高度的关系，由于从不同高度滑下，到达水平面时的初速度不同，所以还可探究动能与速度的关系，故②④正确；
（4）由图丁所示弹簧测力计可知，其分度值是0.2N，其示数为0.8N，
（5）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，根据二力平衡原理知，拉力大小等于滑动摩擦力大小；
木块的压力一定，改变了接触面的粗糙程度，可以探究滑动摩擦力的大小与接触面的粗糙程度有关，故①正确；
故选：①。
故答案为：（1）小；匀速直线；（2）①③；②④；（4）1.6；二力平衡；（5）①。
18．【解答】解：
（1）小灯泡的额定电压为2.5V，则电压表选用小量程与灯并联，正常发光时灯丝电阻约为10Ω，由欧姆定律可得，灯的额定电流约为：I＝＝＝0.25A，
故电流表选用小量程与灯串联，变阻器按一上一下接入电路中，如下图所示：

（2）进行试触时，说明电路可能断路；电压表有示数，说明电压表与电源连通，则电路中发生的故障可能是小灯泡断路；
（3）灯在额定电压下正常发光，此时电压表示数为1.8V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由串联分压原理可知，应减小变阻器连入电路中的电阻，故滑片向A移动，同时视线应注意观察电压表的示数，直至其示数为2.5V；
当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，则小灯泡的额定功率是：
P＝ULIL＝2.5V×0.24A＝0.6W；
（4）探究电流与电阻的关系，要控制电阻两端的电压不变，改变电阻的大小，记下对应的电流大小，所以应将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换不同阻值的定值电阻；
电阻两端的电压始终保持UV＝2V，则变阻器分得的电压：U滑＝6V﹣2V＝4V，
定值电阻的电压为变阻器分得电压的＝0.5倍，根据分压原理，当变阻器的最大电阻40Ω接入电路时，定值电阻的阻值最大为：0.5×40Ω＝20Ω，
故为了能够完成实验，他更换的定值电阻的阻值不能大于20Ω。
故答案为：（1）如上图所示；（2）小灯泡断路；（3）A；电压表；0.6W；（4）不同阻值；20。
四．计算题
19．【解答】解：
（1）“宝宝”的密度：
ρ＝＝＝1.5×103kg/m3；
（2）“宝宝”对水平车厢的压力：
F＝G＝mg＝3×103kg×10N/kg＝3×104N，
“宝宝”对水平车厢的压强：
p＝＝＝3×104Pa；
（3）因为汽车匀速行驶，
所以，汽车受到的牵引力：F牵＝f＝2000N，
牵引力做功的功率：
P＝＝＝F牵v＝2000N×30m/s＝6×104W。
答：（1）“宝宝”的密度为1.5×103kg/m3；
（2）“宝宝”对水平车厢的压强为3×104Pa；
（3）汽车在行驶的30min内牵引力的功率为6×104W。
20．【解答】解：（1）由题意可知，该电饭锅保温挡的功率P2＝110W，家庭电路的电压U＝220V，
由P＝UI可得，保温时的电流：
I2＝＝＝0.5A；
（2）由图乙可知，开关S和S1同时闭合时，R1与R2并联，电饭锅处于高功率加热状态，
因并联电路中各支路两端的电压相等，
所以，加热时电阻R1的功率：
P1＝＝＝550W；
（3）由图丙可知，焖熟一锅米饭，保温阶段的时间：
t＝0.6h﹣0.4h＝0.2h＝720s，
由P＝可得，保温阶段消耗的电能：
W2＝P2t＝110W×720s＝79200J。
答：（1）保温时的电流为0.5A；
（2）加热时电阻R1的功率为550W；
（3）焖熟一锅米饭，保温阶段消耗的电能为79200J。
五．综合能力题
21．【解答】解：
（1）“蛟龙”号下潜的过程中，海水密度不变，深度增加，根据液体压强公式p＝ρgh可知受到海水的压强变大；
（2）抛掉部分压载铁，使其所受浮力等于重力，不计水的阻力，受的是平衡力，它将保持原状态做匀速下沉运动；故选C；
（3）在“蛟龙”号悬停时，浮力等于重力，此时抛掉适量的压载铁，重力减小，浮力不变，浮力大于重力（如图所示），“蛟龙”号将上浮。
（4）鱼体内的鱼鳔里面是空气，改变体积时不会改变自身质量，但是可以改变自身的体积，改变排水量，从而达到改变浮力的目的，控制自身的沉浮，故选A。
故答案为：（1）变大；（2）匀速下沉；（3）“蛟龙”号将上浮；（4）A。

六．解答题
22．【解答】解：螺线管N极在左端，则由右手螺旋定则可得，电流由右侧流入，故电源的右端为正极；
因外部磁感线由N极指向S极，则小磁针所在位置的磁场向右，则小磁针N极应向右；
故答案如图所示：

23．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变。如图所示：

24．【解答】解：
先过入射点垂直于平面镜作出法线，入射光线与镜面成45°，则入射角为90°﹣45°＝45°，所以反射角也为45°；再在法线的另一侧根据反射角等于入射角作出反射光线，标出反射角的大小，如图所示：

25．【解答】解：光从空气斜射入水时，在空气与水的界面上，光会发生反射现象与折射现象，法线与界面垂直。
由光的反射定律知：入射光线与反射光线在界面的同侧，在同一种介质中，入射光线与反射光线位于法线的两侧，
入射光线射向界面，反射光线背离界面射出。由折射定律知：光从空气斜射入水时，入射光线与折射光线在界面的两侧，
入射光线与折射光线位于法线的两侧，折射角小于入射角。由光路图及以上光的反射及折射定律可确定法线及界面。如图所示。

26．【解答】解：小汽车在水平方向上匀速运动，水平方向上牵引力和阻力就是一对平衡力，大小相等，方向相反；
因为汽车是在向左运动的，所以牵引力是水平向左的，阻力就是水平向右的；
在力的示意图中，线段的长短表示了力的大小，所以表示牵引力的线段和表示阻力的线段是相等的。
故答图如下：

27．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；
（2）过支点O作F1作用线的垂线段（即动力臂L1）。
如图所示
