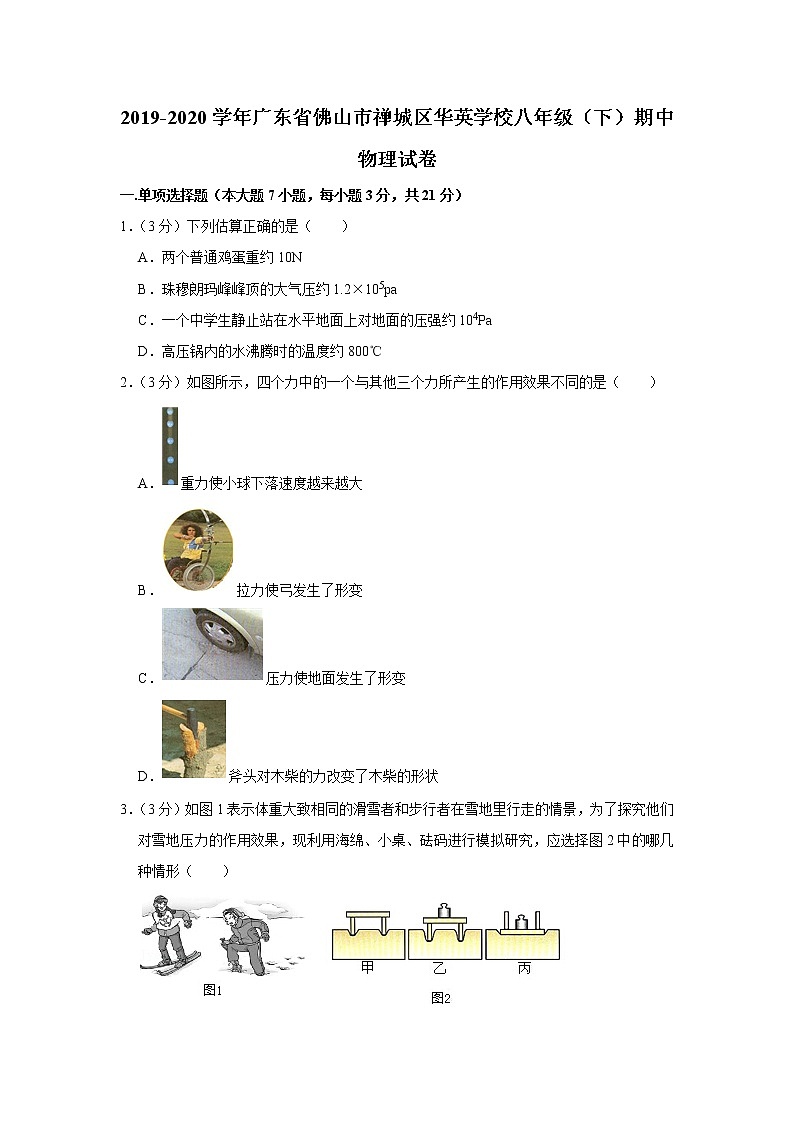

    广东省佛山市禅城区华英学校2019-2020学年八年级下学期期中物理试题01

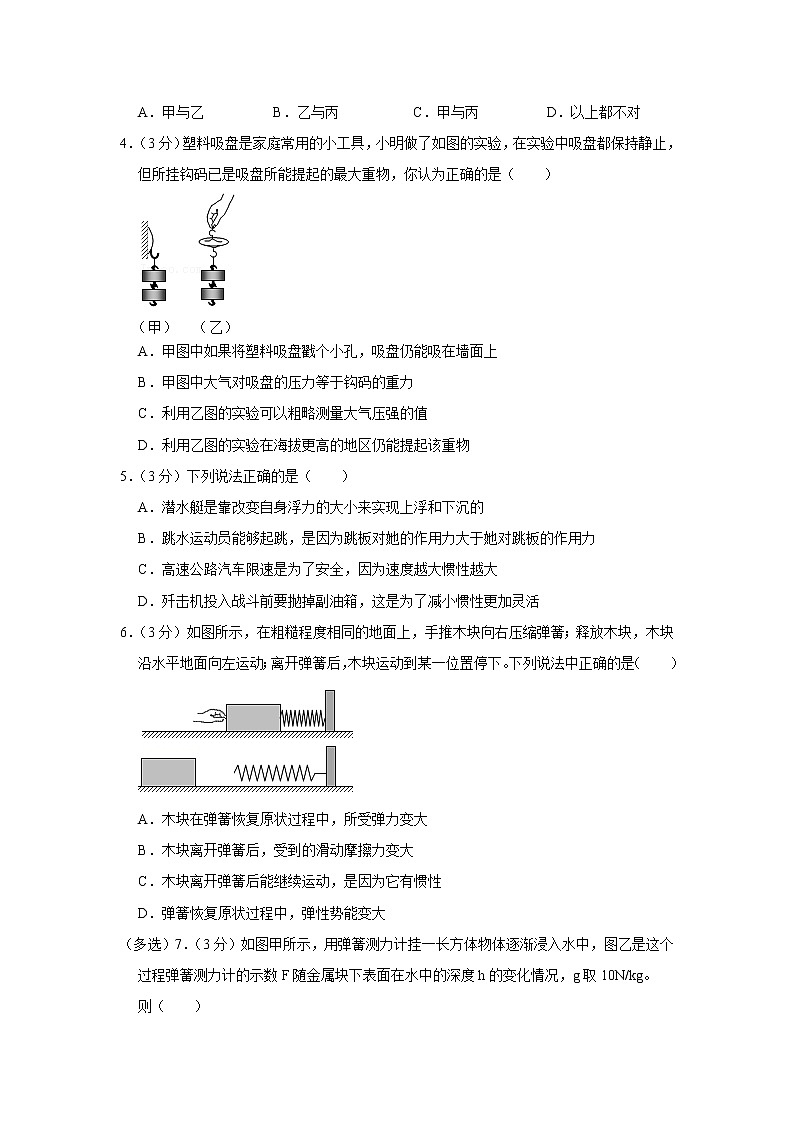

    广东省佛山市禅城区华英学校2019-2020学年八年级下学期期中物理试题02

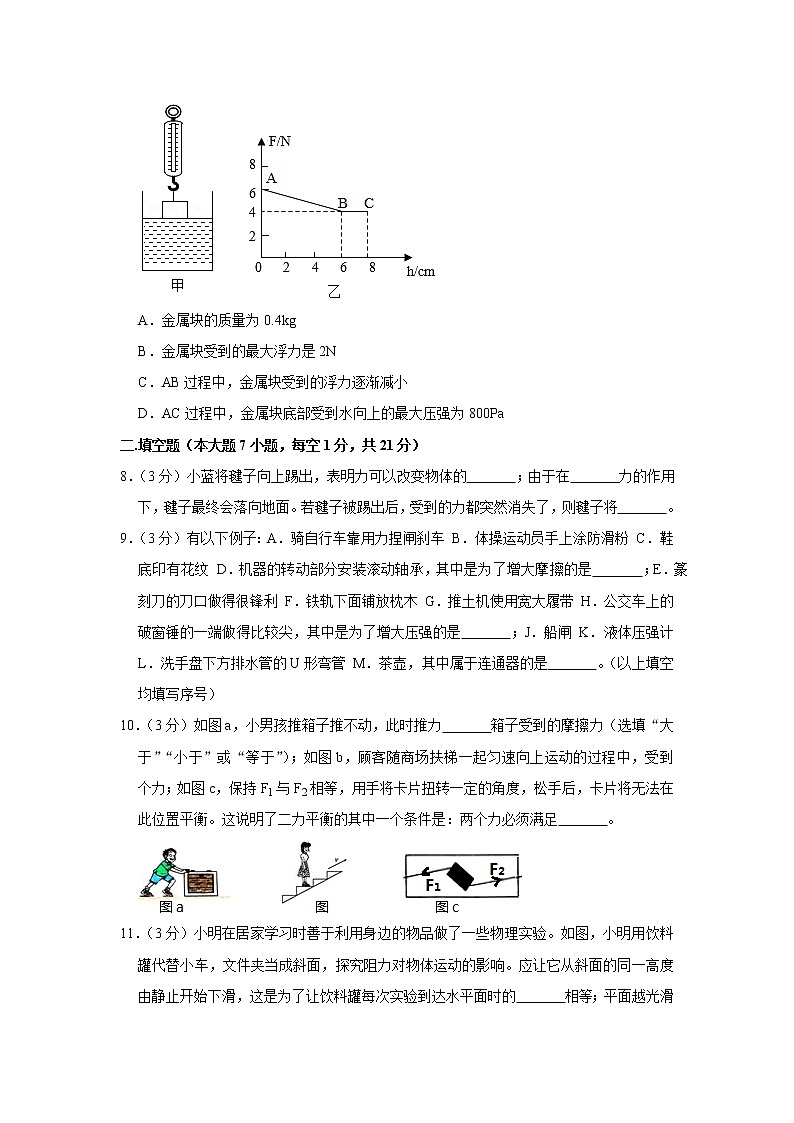

    广东省佛山市禅城区华英学校2019-2020学年八年级下学期期中物理试题03
    还剩18页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    广东省佛山市禅城区华英学校2019-2020学年八年级下学期期中物理试题

    展开
    这是一份广东省佛山市禅城区华英学校2019-2020学年八年级下学期期中物理试题,共21页。

    2019-2020学年广东省佛山市禅城区华英学校八年级(下)期中物理试卷
    一.单项选择题(本大题7小题,每小题3分,共21分)
    1.(3分)下列估算正确的是(  )
    A.两个普通鸡蛋重约10N
    B.珠穆朗玛峰峰顶的大气压约1.2×105pa
    C.一个中学生静止站在水平地面上对地面的压强约104Pa
    D.高压锅内的水沸腾时的温度约800℃
    2.(3分)如图所示,四个力中的一个与其他三个力所产生的作用效果不同的是(  )
    A.重力使小球下落速度越来越大
    B.拉力使弓发生了形变
    C.压力使地面发生了形变
    D.斧头对木柴的力改变了木柴的形状
    3.(3分)如图1表示体重大致相同的滑雪者和步行者在雪地里行走的情景,为了探究他们对雪地压力的作用效果,现利用海绵、小桌、砝码进行模拟研究,应选择图2中的哪几种情形(  )

    A.甲与乙 B.乙与丙 C.甲与丙 D.以上都不对
    4.(3分)塑料吸盘是家庭常用的小工具,小明做了如图的实验,在实验中吸盘都保持静止,但所挂钩码已是吸盘所能提起的最大重物,你认为正确的是(  )

    A.甲图中如果将塑料吸盘戳个小孔,吸盘仍能吸在墙面上
    B.甲图中大气对吸盘的压力等于钩码的重力
    C.利用乙图的实验可以粗略测量大气压强的值
    D.利用乙图的实验在海拔更高的地区仍能提起该重物
    5.(3分)下列说法正确的是(  )
    A.潜水艇是靠改变自身浮力的大小来实现上浮和下沉的
    B.跳水运动员能够起跳,是因为跳板对她的作用力大于她对跳板的作用力
    C.高速公路汽车限速是为了安全,因为速度越大惯性越大
    D.歼击机投入战斗前要抛掉副油箱,这是为了减小惯性更加灵活
    6.(3分)如图所示,在粗糙程度相同的地面上,手推木块向右压缩弹簧;释放木块,木块沿水平地面向左运动;离开弹簧后,木块运动到某一位置停下。下列说法中正确的是(  )

    A.木块在弹簧恢复原状过程中,所受弹力变大
    B.木块离开弹簧后,受到的滑动摩擦力变大
    C.木块离开弹簧后能继续运动,是因为它有惯性
    D.弹簧恢复原状过程中,弹性势能变大
    (多选)7.(3分)如图甲所示,用弹簧测力计挂一长方体物体逐渐浸入水中,图乙是这个过程弹簧测力计的示数F随金属块下表面在水中的深度h的变化情况,g取10N/kg。
    则(  )

    A.金属块的质量为0.4kg
    B.金属块受到的最大浮力是2N
    C.AB过程中,金属块受到的浮力逐渐减小
    D.AC过程中,金属块底部受到水向上的最大压强为800Pa
    二.填空题(本大题7小题,每空1分,共21分)
    8.(3分)小蓝将毽子向上踢出,表明力可以改变物体的   ;由于在   力的作用下,毽子最终会落向地面。若毽子被踢出后,受到的力都突然消失了,则毽子将   。
    9.(3分)有以下例子:A.骑自行车靠用力捏闸刹车 B.体操运动员手上涂防滑粉 C.鞋底印有花纹 D.机器的转动部分安装滚动轴承,其中是为了增大摩擦的是   ;E.篆刻刀的刀口做得很锋利 F.铁轨下面铺放枕木 G.推土机使用宽大履带 H.公交车上的破窗锤的一端做得比较尖,其中是为了增大压强的是   ;J.船闸 K.液体压强计 L.洗手盘下方排水管的U形弯管 M.茶壶,其中属于连通器的是   。(以上填空均填写序号)
    10.(3分)如图a,小男孩推箱子推不动,此时推力   箱子受到的摩擦力(选填“大于”“小于”或“等于”);如图b,顾客随商场扶梯一起匀速向上运动的过程中,受到   个力;如图c,保持F1与F2相等,用手将卡片扭转一定的角度,松手后,卡片将无法在此位置平衡。这说明了二力平衡的其中一个条件是:两个力必须满足   。

    11.(3分)小明在居家学习时善于利用身边的物品做了一些物理实验。如图,小明用饮料罐代替小车,文件夹当成斜面,探究阻力对物体运动的影响。应让它从斜面的同一高度由静止开始下滑,这是为了让饮料罐每次实验到达水平面时的   相等;平面越光滑饮料罐运动的距离就越远,这说明物体受到的阻力越小,速度减小得越   (选填“快”或“慢”),牛顿第一定律   (选填“能”或“不能”)用实验直接验证。

    12.(3分)将一个木制小桌放在地面上拖动,如图所示的两种拖法中,小桌所受摩擦力大小关系是F甲   F乙;小桌对地面的压力F′甲   F′乙;小桌对地面的压强p甲   p乙(选填:“>”“=”或“<”)。

    13.(3分)如图所示为某款“擦窗机器人”,它的“腹部”有吸盘。当擦窗机器人的真空泵将吸盘内的空气向外抽出时,它在    的作用下,牢牢吸在竖直玻璃上静止,此时擦窗机器人受到的重力和    力是一对平衡力。此时若真空泵继续向外抽气,擦窗机器人受到的摩擦力将    (选填“变大”、“变小”或“不变”)。

    14.(3分)如图所示的平底容器重量为3N,底面积为3×10﹣3m2,内装6N的水后,测得容器中水深15cm,若将该容器放在面积为1m2的水平桌面中央(忽略容器厚度),则容器对桌面的压强   Pa,水对容器底的压力是   N;一次台风发生时,屋外气压急剧下降到8×104Pa,若屋内气压为1×105Pa,屋内屋顶的面积是100m2,则此时屋顶所受的内外压力差是   N.(g=10N/kg,ρ水=1×103kg/m3)

    三.作图题(共6分)【提醒:作图先用铅笔进行画线、绘图.再用黑色的钢笔或签字笔描黑】
    15.(2分)在图中作出投出的实心球在空中飞行时所受力的示意图。(空气阻力忽略不计)

    16.(2分)如图,一只鸡蛋在盐水中上浮,请画出鸡蛋的受力示意图。

    17.(2分)如图,晓宇在研究“牛顿第一定律”的实验过程中,小球从斜面A处运动到铺有毛巾的平面C处停下来。请画出小球在B处时受到水平方向上的力的示意图及A处小球对斜面的压力和斜面对小球的支持力的示意图。

    四.实验题(本大题3小题,共21分)
    18.(7分)在探究“浮力的大小等于什么”的实验中,某同学的实验操作步骤如图所示,实验过程如下:

    (1)弹簧测力计的原理是:在弹性限度内,弹簧受到的拉力越大,弹簧的   就越长;如图B用弹簧测力计测量物体的重力时,应该在   方向调零;
    (2)此实验合理的操作顺序是:   ;
    (3)物块的重力G物=   N,物块浸没在水中时所受到的浮力F浮=   N;
    (4)以上步骤   的操作有错误,导致本实验测量的F浮   G排.(选填:“>”“=”或“<”)
    19.(6分)物理小组用压强计做“探究影响液体内部压强大小的因素”的实验。
    (1)如图1甲所示压强计是通过U形管中液面的   来反映被测压强大小的,小明把调节好的压强计放在水平桌面上,U形管两边液面应该   ;
    (2)图1甲、乙、丙、丁分别表示探究过程中四个情景,容器中的液体、金属盒插入的深度以及U形管中液面情况,都可以从图上看出,比较图1甲和图1乙可知液体压强大小与   有关,要探究液体压强与盛液体的容器形状是否有关,应选择:   两图进行对比。
    (3)如图2所示,小刚将液体压强计进行了改进,气密性良好。现将两探头分别放在甲、乙容器内密度为ρ1和ρ2的两种液体中,且两探头所处的深度相同时,U形管中的液面位置如图2所示,则ρ1   ρ2(填“>”“<”或“=”);若使U形管中的液面再次相平,应   (填“增大”或“减小”)乙容器中的探头在液体中的深度。

    20.(8分)如图,在探究“滑动摩擦力的大小与哪些因素有关”的实验中

    (1)小龙在水平的长木板上,用弹簧测力计水平向左拉动木块A,并使其做   运动,此时弹簧测力计读数是   N,如果拉力增大到3.5N时,摩擦力为   N。
    (2)他测得的实验数据如表。
    序号
    接触面
    压力/N
    滑动摩擦力/N
    1
    木块与木板
    4.0
    0.8
    2
    木块与木板
    5.0
    1.0
    3
    木块与砂纸
    4.0
    1.2
    若要探究滑动摩擦力的大小与接触面粗糙程度的关系,应该比较第   两次实验数据;比较第1、2次实验数据,可初步得出结论:   。
    (3)小华将木块沿竖直方向截去一半后,测得木块所受的滑动摩擦力为变为原来的一半。她由此得出:滑动摩擦力的大小随接触面积的减小而减小,你认为她的探究过程存在什么问题:   。
    (4)小勇想到改进这个实验方法,将弹簧测力计圆环固定在墙上,挂钩挂着木块,木块下面是一长木板,实验时拉着长木板沿水平向左运动,这样长木板   (“一定”或“不一定”或“一定不”)要做匀速运动,此时木块受到的摩擦力方向是水平向   。(填“左”或“右”)
    五.计算题(本大题2小题,共13分)
    21.(6分)2020年2月6日,自新冠肺炎爆发后,为防止疫情的蔓延和人群交叉感染,某物流公司自主研发的智能配送机器人在武汉完成了智能配送的第一单:从仓库的仁和站出发,将医疗物资送到了武汉第九医院。该智能配送机器人设计的最大速度是25km/h,空载质量350kg,承载量可以达到150kg。(g取10N/kg)
    (1)若配送机器人在某段平直的路面上由静止开始运动,共用时12s,如图甲是速度v随时间t变化的关系图象,图乙是动力F随时间t变化的关系图象。在7﹣12s内,配送机器人所受的摩擦阻力是多少?
    (2)配送机器人满载时,静止在水平地面上,若轮胎与地面的总接触面积为0.025m2,则它对地面的压强是多少?

    22.(7分)我国自主研制的“蛟龙”号深潜器在马里亚纳海沟试验海区创造了下潜7062米的中国载人深潜纪录,同时也创造了世界同类作业型潜水器的最大下潜深度纪录。“蛟龙”号深潜器工作中由推进器提供动力,推动深潜器向下或向上运动。计算时,海水密度取1×103kg/m3,g=10N/kg。

    (1)深潜器在下潜到海底7000米深度时,“蛟龙号”上一面积为50cm2的观测窗口承受的海水的压力是多少?
    (2)若忽略水的阻力,深潜器空载时在海水中匀速竖直下潜,推进器提供的动力是多少N?
    (3)当空载的“蛟龙”号完成深潜测试任务后,上浮到水面并静止时,露出水面的体积多大?
    六.综合能力题(本大题3小题,共18分)识.丁
    23.(6分)在居家学习期间,小张同学利用身边的器材做了一些小实验来验证我们所学的物理知识。

    (1)如图甲所示,说明压力的作用效果与   有关;
    (2)如图乙所示,若两只气球自由悬挂在空中,用粗吸管对准两气球中间用力吹气,可观察到两气球   (选填“分开”或“合拢”),这是因为流速越大的位置,压强越   ;
    (3)如图丙所示,气球因向后喷气而前行,说明力的作用是   ;
    (4)如图丁所示,小明在台灯的顶端用细线挂一小球模拟丁图的装置,当逐渐改变台灯底座M与桌面的夹角α,会观察到悬线OA的方向   (选填“变化”或“不变”)。剪断悬线OA,观察小球下落的方向为   。
    24.(7分)根据以下物理情景回答问题:

    (1)如图甲所示,利用托里拆利实验测得当时的大气压值应为   cm高水银柱产生的压强,相当于   m高水柱产生的压强;若将长玻璃管换成一根试管,并在试管中装满水银后倒插在水银槽中,如图乙所示,管顶高出水银面30cm,则在一标准大气压下,试管内顶端受到的压强等于   cm高水银柱产生的压强。
    (2)如图1所示,是轿车车顶的外掀式天窗,若将天窗的前面关闭,后面微微向上打开,轿车行驶时,就能使车内污浊的空气被动“抽出”,从而保持车内空气清新。后面微微向上打开的天窗使空气经过车顶时流速   (选填“减慢”、“不变”或“加快”),从而使天窗内空气压强   天窗外空气压强。(选填“大于”、“等于”或“小于”)

    (3)如图2所示,在形状规则的木棒的一端缠绕一些铜丝可做成一种自制简易密度计,现将其分别放入装有液体密度为ρ甲和ρ乙的两个烧杯中,该密度计两次测量中排开液体的质量分别为m1和m2,则m1   m2(均选填“>”“=”或“<”),若密度计浸在甲、乙液体中的深度分别为h1和h2,若ρ甲=ρ水,则乙液体的密度ρ乙=   (用h1、h2及ρ水表示)。

    25.(5分)阅读短文,回答问题。
    洗衣机的水位开关
    全自动洗衣机是通过水位开关和电磁进水阀的配合,来控制进水、排水以及电机通断,来实现自动控制的。
    洗衣机的水位开关实际上是一个压力开关。如图1所示,水位开关安装在储气室的上部,其气室入口与洗衣桶中的储气室相连接。当水注入洗衣桶后,储气室口很快被封闭,随着水位上升,储气室的水位也上升,被封闭的空气压强亦增大,水位开关中的波纹膜片受压而胀起(如图2),推动顶杆运动而使动触点改变,从而实现自动通断。

    请回答下面问题:
    (1)洗衣桶和塑料软管   (填“是”或“不是”)构成连通器,波纹膜片发生的是   形变。
    (2)当洗衣桶的水位到达设定水位时,水位开关的动触点和触点   (填“1”或2”)相碰;如果储气室漏气,则洗衣桶的最终水位将   (填“高于”、“低于”或“等于”)设定水位。
    (3)洗衣机进水的某时刻,洗衣桶和塑料软管之间的水位差是1m,如果大气压强是105Pa,波纹膜片的面积是1cm2,如储气室内的气体的压强是   Pa,波纹膜片下表面受到气体的压力是   N.(g取10N/kg)

    2019-2020学年广东省佛山市禅城区华英学校八年级(下)期中物理试卷
    参考答案与试题解析
    一.单项选择题(本大题7小题,每小题3分,共21分)
    1.【解答】解:A、一斤(500g)鸡蛋可称8﹣﹣10个,那么一个鸡蛋的质量约为50g;故两个普通鸡蛋的重力约:G=mg=0.1kg×10N/kg=1N,故A错误。
    B、大气压与海拔有关,海拔越高气压越小,故珠穆朗玛峰顶的大气压低于标准大气压,即小于1.0×105pa,故B错误。
    C、中学生每只鞋的底面积大约为200cm2,即0.02m2,故双脚面积S=0.04m2;中学生的体重大约为50kg,压力F=G=mg=50kg×10N/kg=500N,压强P===1.25×104Pa;故C正确。
    D、高压锅内的水沸腾时的温度约130℃左右,达不到800℃,故D错误。
    故选:C。
    2.【解答】解:A、重力对球的力改变了小球的运动状态;
    B、手对弓的拉力改变了弓的形状;
    C、压力改变了地面的形状;
    D、斧头对木柴的力改变了木柴的形状;
    由此可知,A中力的作用效果与其它三个力所产生的作用效果不同。
    故选:A。
    3.【解答】解:表示体重大致相同的滑雪者和步行者,对雪地的压力大致相同,滑雪板比人的鞋子的受力面积大的多,故在雪地里行走时,人对雪地的压强大,所以下陷的程度深,这说明压力的作用效果与受力面积有关,
    研究压力的作用效果与受力面积是否有关,应控制压力相同而受力面积不同,由图示可知,甲与乙受力面积相同,压力不同,不符合题意;
    甲与丙,受力面积不同,压力也不同,没有控制变量,故不符合题意;
    故乙、丙两个实验,压力相同而受力面积不同,可以研究压力的作用效果与受力面积是否有关。
    故选:B。
    4.【解答】解:A、甲图中如果将塑料吸盘戳个小孔,内外大气压相等,吸盘不能吸在墙面上,故A错误;
    B、甲图中吸盘在竖直方向受竖直向下的拉力和竖直向上的摩擦力,并且二力是一对平衡力;在水平方向受大气对吸盘的压力和支持力,二力也是一对平衡力;因此大气对吸盘的压力与钩码的重力没有任何关系,故B错误;
    C、乙图中下面吸盘受到大气向上的压力和物体向下的拉力,并且二力是一对平衡力,故大气对下面吸盘的压力等于钩码的重力;能求出大气对吸盘的压力,故可以粗测大气压的值;故C正确;
    D、用乙图的实验在海拔更高的地区,气压减小,大气对下面吸盘的压力小于钩码的重力,不能再提起该重物,故D错误;
    故选:C。
    5.【解答】解:A、潜水艇通过排水或进水来改变自身的重力来实现上浮和下沉的,故A错误;
    B、跳水运动员能够起跳,运动员给跳板一个向下的力,跳板给运动员一个向上的力,这两个力是相互作用力,大小相等,故B错误;
    C、惯性大小跟物体质量有关,与速度无关,高速公路汽车限速是为了减小动能,故C错误;
    D、惯性大小只与物体的质量有关,歼击机投入战斗前要抛掉副油箱,减小自身质量,这是为了减小惯性更加灵活,故D正确;
    故选:D。
    6.【解答】解:A、木块向左运动过程中,弹簧变长,弹簧的形变逐渐减小,弹力逐渐变小。故A错误;
    B、木块离开弹簧后,木块对水平地面的压力和接触面的粗糙程度没有变,摩擦力就是不变的,方向向左;故B错误;
    C、木块离开弹簧后,不再受弹簧弹力的作用由于惯性可以继续前进;故C正确;
    D、恢复原状时,弹性形变不断减小,弹性势能减小。故D错误。
    故选:C。
    7.【解答】解:
    A、由图象可知,金属块的重力G=6N,
    金属块的质量:
    m===0.6kg,故A错误;
    B、当h=6cm,金属块全部浸入水中时,所受浮力最大,此时,弹簧测力计的拉力F拉=4N,
    金属块受的浮力F浮=G﹣F拉=6N﹣4N=2N,故B正确;
    C、AB过程中,弹簧测力计的示数变小,而弹簧测力计的示数等于金属块重力减去浮力、重力不变,所以受到的浮力逐渐变大,故C错误;
    D、由图象可知,金属块浸入水中的最大深度为h=8cm=0.08m,
    则金属块受到水的最大压强:
    p=ρgh=1×103kg/m3×10N/kg×0.08m=800Pa,故D正确;
    故选:BD。
    二.填空题(本大题7小题,每空1分,共21分)
    8.【解答】解:小蓝将毽子向上踢出,改变了毽子运动的方向,说明力可以改变物体的运动状态。
    由于惯性,毽子被踢出后还要保持原来的运动状态向上运动,但最终还是因为受到重力的作用要落回地面。
    假设此时毽子受到的力都消失,根据牛顿第一定律可知,它将保持原来的运动速度和方向做匀速直线运动,不会落回地面。
    故答案为:运动状态;重;做匀速直线运动。
    9.【解答】解:(1)A.骑自行车靠用力捏闸刹车,在接触面粗糙程度一定时,通过增大压力来增大摩擦力;
    B.体操运动员手上涂防滑粉,在压力一定时,通过增大接触面的粗糙程度来增大摩擦力。
    C.鞋底印有花纹,在压力一定时,通过增大接触面的粗糙程度来增大摩擦力。
    D.机器的转动部分安装滚动轴承,用滚动代替滑动来减小摩擦。
    故其中是为了增大摩擦的是ABC。
    (2)E.篆刻刀的刀口做得很锋利,是在压力一定时,通过减小受力面积来增大压强;
    F.铁轨下面铺放枕木 是在压力一定时,通过增大受力面积来减小压强;
    G.推土机使用宽大履带,是在压力一定时,通过增大受力面积来减小压强;
    H.公交车上的破窗锤的一端做得比较尖,是在压力一定时,通过减小受力面积来增大压强;
    故其中是为了增大压强的是EH。
    (3)J.船闸在工作时,闸室分别与上游或下游构成连通器。
    K.液体压强计的玻璃管上端不开口,与空气不直接连通,不会形成连通器。
    L.洗手盘下方排水管的U形弯管上端开口、底部连通,利用了连通器原理。
    M.茶壶的壶嘴和壶身上端开口,下部是相通的,构成了连通器。
    故其中属于连通器的是JLM。
    故答案为:ABC;EH;JLM。
    10.【解答】解:
    (1)如图a,小男孩推箱子推不动,是因为箱子受到地面对它的静摩擦力作用,且静摩擦力和推力是一对平衡力,推力大小等于静摩擦力的大小。
    (2)如图b,顾客随商场扶梯一起匀速向上运动的过程中,相对于扶梯静止,因此人不受摩擦力,只受竖直向下的重力和竖直向上的支持力,且二力是一对平衡力。
    (3)如图c,保持F1与F2相等,用手将卡片扭转一定的角度,松手后,卡片将无法在此位置平衡。是采取控制变量法的思想来研究“不在同一直线上的两个力能否平衡”。
    故答案为:等于;两;在同一条直线上。
    11.【解答】解:根据控制变量法可知,让小车从同一斜面、同一高度由静止开始滑下,这样小车在进入平面时的运动速度相同;
    平面越光滑,阻力越小,饮料罐运动的距离就越远,这说明物体受到的阻力越小,速度减小得越慢;
    由于没有不受力的物体,所以牛顿第一定律无法用实验直接验证,但是在大量实验的基础上,牛顿总结概括前人的研究成果得到的一条重要规律。
    故答案为:速度;慢;不能。
    12.【解答】解:小桌对地面的压力等于小桌的重力,由于小桌的重力不变,因此甲、乙两种方式对地面的压力相等;
    滑动摩擦力的大小与压力和接触面的粗糙程度有关,而两次拖法中,压力和接触面的粗糙程度均不变,所以两次拖法中,小桌与地面间的滑动摩擦力相等;
    由于压力一定,并且甲的接触面积小,所以p甲>p乙。
    故答案为:=;=;>。
    13.【解答】解:(1)当擦窗机器人的真空泵将吸盘内的空气向外抽出时,内部气体压强减小,它在外界大气压的作用下被告牢牢吸在竖直玻璃上;
    (2)“擦窗机器人”静止时处于平衡状态,在竖直方向上受到的摩擦力和重力是一对平衡力;若用真空泵继续向外抽气,由于“擦窗机器人”在竖直玻璃上仍静止,其重力不变,则摩擦力不变。
    故答案为:大气压;摩擦力;不变。
    14.【解答】解:
    (1)容器对桌面的压力:F=G容器+G水=3N+6N=9N,
    则容器对桌面的压强:p===3000Pa;
    水对容器底的压强:p′=ρgh=1.0×103kg/m3×10N/kg×0.15m=1500Pa,
    由p=可得,水对容器底的压力:F′=p′S=1500Pa×3×10﹣3m2=4.5N;
    (2)台风发生时,屋外空气相对于屋内来说空气的流速很大,压强较小,室外气压急剧下降。
    室内气压是标准大气压,即:1×105Pa.屋外的气压急剧下降到8×104Pa。
    这时屋顶所受到的内外压强差为:△p=p内﹣p外=1×105Pa﹣8×104Pa=2×104Pa,
    已知室内屋顶的面积是100m2,
    根据△p=可得,屋顶受到的内外压力差为:△F=△p×S=2×104Pa×100m2=2×106N。
    故答案为:3000;4.5;2×106。
    三.作图题(共6分)【提醒:作图先用铅笔进行画线、绘图.再用黑色的钢笔或签字笔描黑】
    15.【解答】解:空中飞行的实心球只受到重力的作用。重力的作用点在它的球心上,方向竖直向下。
    故答案为:

    16.【解答】解:
    鸡蛋在盐水中上浮时,受到竖直向下的重力和竖直向上的浮力,由浮沉条件知,浮力大于重力,作用点在重心上,由此画出鸡蛋的受力示意图如图所示:

    17.【解答】解:
    (1)小球在A处时对斜面有压力,方向垂直斜面向下,作用在斜面上;斜面受压力与小球对斜面支持力是相互作用力,故小球受到的支持力方向垂直斜面向上,作用在小球上,且与压力大小相等,由此作图;
    (2)小球从斜面上滑下,在B处时在水平方向上只受毛巾对它的阻力,方向水平向左,由此作图:

    四.实验题(本大题3小题,共21分)
    18.【解答】解:(1)在弹性限度内,弹簧的伸长与受的拉力成正比,弹簧受到的拉力越大,弹簧的伸长量就越大;如图B用弹簧测力计测量物体的重力时,应该在竖直方向方向调零;
    (2)验证阿基米德原理的实验过程是:
    E、用弹簧测力计测出空桶所受的重力;
    A、溢水杯中装适量的水;
    B、测出实心物块所受的重;
    C、把物块浸没在溢水杯中,测出浮力同时收集撑开的水;
    D、测出桶和撑开的水所受的总重力;
    (3)弹簧测力计的分度值每小格为0.2N,物块的重力G物=2N,物体受的浮力F浮=G﹣F拉=2N﹣1.6N=0.4N;
    (4)在步骤A中,将水倒入溢水杯中,但没有倒满水,这样溢出的水小于实心物块排开的水,导致本实验测量的F浮>G排;
    故答案为:(1)伸长量;竖直方向;(2)E、A、B、C、D;(3)0.4;(4)A;>。
    19.【解答】解:(1)压强计测量液体压强时,就是靠U形管两侧液面高度差来体现压强大小的,液面高度差越大,说明液体压强越大;小明把调节好的压强计放在水平桌面上,U形管两边液面应该相平;
    (2)比较图1甲和图1乙可知液体密度相同,金属盒在水中的深度不同,可知液体压强与液体的深度有关;
    丙、丁两图液体的密度和深度相同,形状不同,可知液体压强与盛液体的容器形状无关。
    (3)读图可知,压强计的探头在两液体中的深度是相同的,而U形管中液面的高度左边小于右边,说明甲中的压强更大,根据p=ρgh可以判断甲液体的密度更大。
    若使U形管中的液面再次相平,应增大乙中的压强,根据p=ρgh可知,应增大乙容器中的探头在液体中的深度。
    故答案为:(1)高度差;相平;(2)深度;丙丁;(3)>;增大。
    20.【解答】解:(1)在实验中,应用弹簧测力计应沿水平方向拉动木块做匀速直线运动,此时拉力与摩擦力平衡,木块所受摩擦力的大小等于弹簧测力计的示数,由图知,测力计的分度值为0.1N,示数为2.8N,则木块受到的滑动摩擦力大小为2.8N;
    拉力增大时,压力和接触面粗糙程度不变,滑动摩擦力大小不变,还是2.8N;
    (2)若要探究滑动摩擦力的大小与接触面粗糙程度的关系,需要控制压力相同,接触面的粗糙程度不同,所以应该比较第1和3两次实验数据;
    比较第1、2次实验数据可知,接触面的粗糙程度相同,压力不同,压力越大,摩擦力越大:
    (3)研究摩擦力与接触面积大小关系时,要控制压力和接触面粗糙程度相同,只改变接触面积大小。将木块切去一半,则木块对桌面的压力也变为一半,即没有控制压力大小不变,实验结论是不科学的;
    (4)图乙中,将弹簧测力计圆环固定在墙上,挂钩挂着木块,木块下面是一长木板,实验时拉着长木板沿着水平向左运动,不一定要木板做匀速直线运动,由于测力计静止便于读数,方便操作;
    木块处于静止状态,在水平方向上受力平衡,受到摩擦力和拉力的作用,拉力是水平向右的,所以摩擦力是水平向左的。
    故答案为:(1)匀速直线;2.8;2.8;(2)1和3;接触面的粗糙程度相同,压力不同,压力越大,摩擦力越大;(3)没有控制压力相同;(4)不一定;左。
    五.计算题(本大题2小题,共13分)
    21.【解答】解:(1)由v﹣t图象可知,自行车在7~12s做匀速直线运动,速度v=6m/s,
    由F﹣t图象可知,在7~12s自行车的动力F=30N,根据二力平衡条件可知,自行车所受的摩擦阻力:f=F=30N;
    (2)配送机器人满载时,对地面的压力:F=G总=m总g=(350kg+150kg)×10N/kg=5000N,
    对地面的压强:p===2×105Pa。
    答:(1)在7﹣12s内,配送机器人所受的摩擦阻力是30N;
    (2)配送机器人满载时,静止在水平地面上,若轮胎与地面的总接触面积为0.025m2,则它对地面的压强是2×105Pa。
    22.【解答】解:(1)深潜器在下潜到海底7000米深度时受到海水的压强:
    p=ρ海水gh=1.0×103kg/m3×10N/kg×7000m=7×107Pa。
    根据p=可得,海水对该观测窗的压力:
    F=pS=7×107Pa×5×10﹣3m2=3.5×105N。
    (2)深潜器空载时的重力G=mg=22×103kg×10N/kg=2.2×105N,
    深潜器竖直下潜时排开水的体积V排=V=30m3,
    则其受到的浮力F浮=ρ海水gV排=1.0×103kg/m3×10N/kg×30m3=3×105N,
    根据力的平衡可得,若忽略水的阻力,深潜器空载时在海水中匀速竖直下潜,推进器提供的动力F动=F浮﹣G=3×105N﹣2.2×105N=8×104N。
    (3)根据物体漂浮条件可知,当空载的“蛟龙”号完成深潜测试任务后,上浮到水面并静止时受到的浮力F浮′=G=2.2×105N,
    则此时浸入水中的体积V浸=V排′===22m3,
    故露出水面的体积V露=V﹣V浸=30m3﹣22m3=8m3。
    答:(1)深潜器在下潜到海底7000米深度时,“蛟龙号”上一面积为50cm2的观测窗口承受的海水的压力是3.5×105N。
    (2)若忽略水的阻力,深潜器空载时在海水中匀速竖直下潜,推进器提供的动力是8×104N。
    (3)当空载的“蛟龙”号完成深潜测试任务后,上浮到水面并静止时,露出水面的体积8m3。
    六.综合能力题(本大题3小题,共18分)识.丁
    23.【解答】解:(1)图中气球静止,所以受力平衡,只是手指端比手掌端的受力面积小,气球形变明显,所以说明压力的作用效果与受力面积大小有关;
    (2)两只气球自由悬挂在空中,用粗吸管对准两气球中间沿垂直于纸面方向用力吹气,可观察到两气球合拢,这是因为气体流速越大的地方,压强越小。
    (3)图丙中,气球向后喷气,因为力的作用是相互的,所以气体给气球一个反作用力,使气球前行。
    (4)因为重力的方向总是竖直向下的,所以当逐渐改变台灯底座M与桌面的夹角α,会观察到悬线OA的方向不变;
    因为重力的方向总是竖直向下的,故剪断悬线OA,将观察到小球下落的方向是竖直向下的。
    故答案为:(1)受力面积的大小;
    (2)合拢;小;
    (3)相互的;
    (4)不变;竖直向下。
    24.【解答】解:(1)在托里折利实验中,玻璃管内外液面的高度差反映了大气压的大小,由甲图可知,此时此地大气压的值为730mm高水银柱;
    此时的大气压强为:p=ρ水银gh=13.6×103kg/m3×10N/kg×0.73m=9.928×104Pa,
    h水===9.928m;
    外界大气压为1标准大气压即:73cmHg;
    管内水银对管顶的压强为73cmHg﹣30cmHg=43cmHg;
    (2)天窗前面关闭、后面向上打开,在车顶形成一个凸面,天窗上方空气的流速快,使天窗开口处的气压小于车内的气压,在压力差的作用下车内污浊的空气被自动“抽出”,从而保持车内空气清新。
    (3)密度计放在两种液体中都漂浮,根据漂浮条件可知,密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G,
    两次浮力相等,根据阿基米德原理可知两次排开液体的重力相等,所以两次排开液体的质量相等。
    即m1=m2;
    若ρ甲=ρ水,
    设密度计的底面积为S,在甲液体中排开液体的体积V排甲=Sh1,
    在甲液体中排开液体的体积V排乙=Sh2,
    密度计放在两种液体中都漂浮,根据漂浮条件可知,即:F浮甲=F浮乙=G,
    由阿基米德原理F浮=ρ液V排g可知,
    ρ甲gV排甲=ρ乙gV排乙,ρ甲gSh1=ρ乙gSh2,
    若ρ甲=ρ水,则乙液体的密度ρ乙==。
    故答案为:(1)73;9.928;43;(2)加快;大于;(3)=;。
    25.【解答】解:
    (1)虽然洗衣桶和塑料软管的底部连通,但当水注入洗衣桶后,储气室口很快被封闭(即有一端是封闭的),所以洗衣桶和塑料软管不是构成了连通器;
    波纹膜片发生形变后能够恢复原状,则波纹膜片发生的是弹性形变;
    (2)当水注入洗衣桶后,储气室口很快被封闭,随着水位的上升,储气室的水位也上升,被封闭的空气压强也增大,水位开关中的波纹膜片受压而胀起,使动触点向上运动和触点1相碰;如果储气室漏气,储气室内压强减小,要想产生比较大的压强,需要注入更多的水,洗衣桶的最终水位将要高于设定水位;
    (3)1m深的水产生的压强:p=ρgh=1.0×103kg/m3×10N/kg×1m=1×104pa,
    储气室内的气体压强:p′=p+po=1×104pa+105pa=1.1×105pa,
    波纹膜片下表面受到气体的压力:F=p′s=1.1×105pa×1×10﹣4m2=11N。
    故答案为:(1)不是;弹性;(2)1;高于;(3)1.1×105;11。
    声明:试题解析著作权属菁优网所有,未经书面同意,不得复制发布日期:2022/11/3 16:34:29;用户:小吴老师;邮箱:orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com;学号:28286588
    相关试卷

    2023年广东省佛山市禅城区中考二模物理试题: 这是一份2023年广东省佛山市禅城区中考二模物理试题,共20页。试卷主要包含了带正电等内容,欢迎下载使用。

    广东省佛山市南海实验中学2019-2020学年八年级下学期期中物理试题: 这是一份广东省佛山市南海实验中学2019-2020学年八年级下学期期中物理试题,共17页。试卷主要包含了单项选择题,填空题,作图题,实验题,计算题,综合能力题等内容,欢迎下载使用。

    广东省佛山市景德镇2019-2020学年八年级下学期期中物理试题: 这是一份广东省佛山市景德镇2019-2020学年八年级下学期期中物理试题,共16页。试卷主要包含了选择题,填空题共25分,解析题,实验等内容,欢迎下载使用。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
