广东省深圳高级中学2022-2023学年九年级上学期期中物理试题

这是一份广东省深圳高级中学2022-2023学年九年级上学期期中物理试题，共23页。

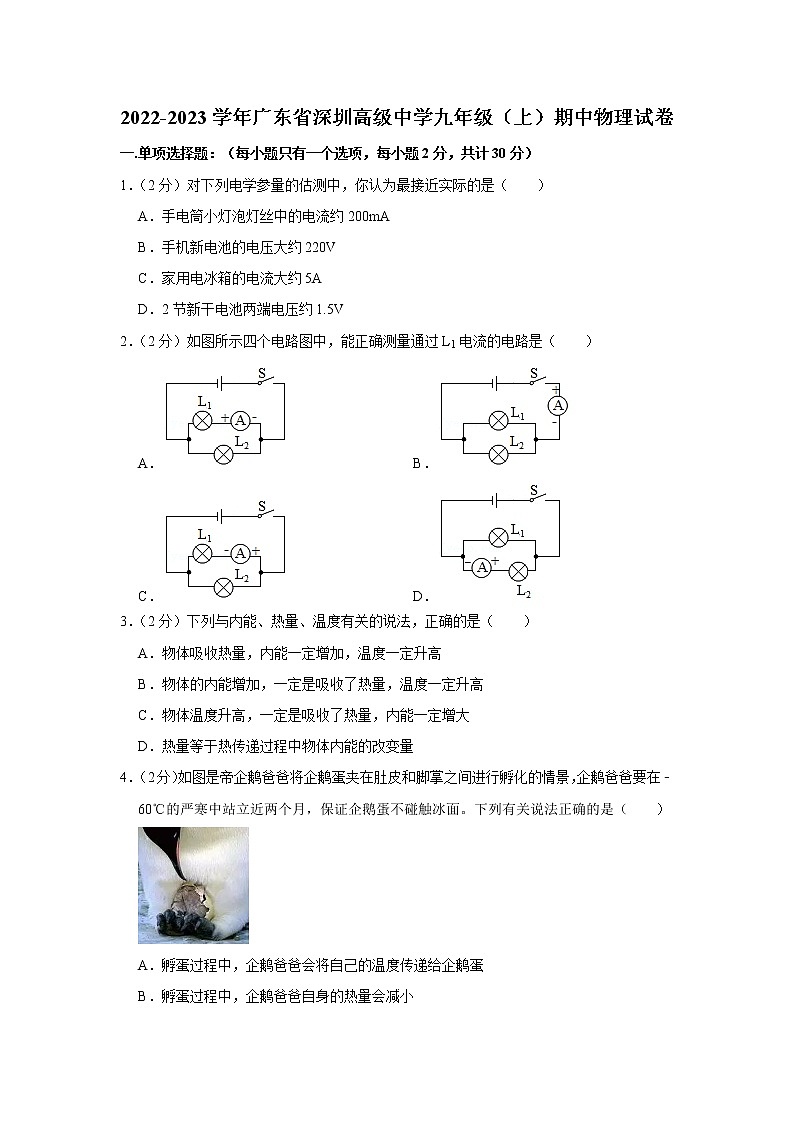

2022-2023学年广东省深圳高级中学九年级（上）期中物理试卷
一.单项选择题：（每小题只有一个选项，每小题2分，共计30分）
1．（2分）对下列电学参量的估测中，你认为最接近实际的是（　　）
A．手电筒小灯泡灯丝中的电流约200mA
B．手机新电池的电压大约220V
C．家用电冰箱的电流大约5A
D．2节新干电池两端电压约1.5V
2．（2分）如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A． B．
C． D．
3．（2分）下列与内能、热量、温度有关的说法，正确的是（　　）
A．物体吸收热量，内能一定增加，温度一定升高
B．物体的内能增加，一定是吸收了热量，温度一定升高
C．物体温度升高，一定是吸收了热量，内能一定增大
D．热量等于热传递过程中物体内能的改变量

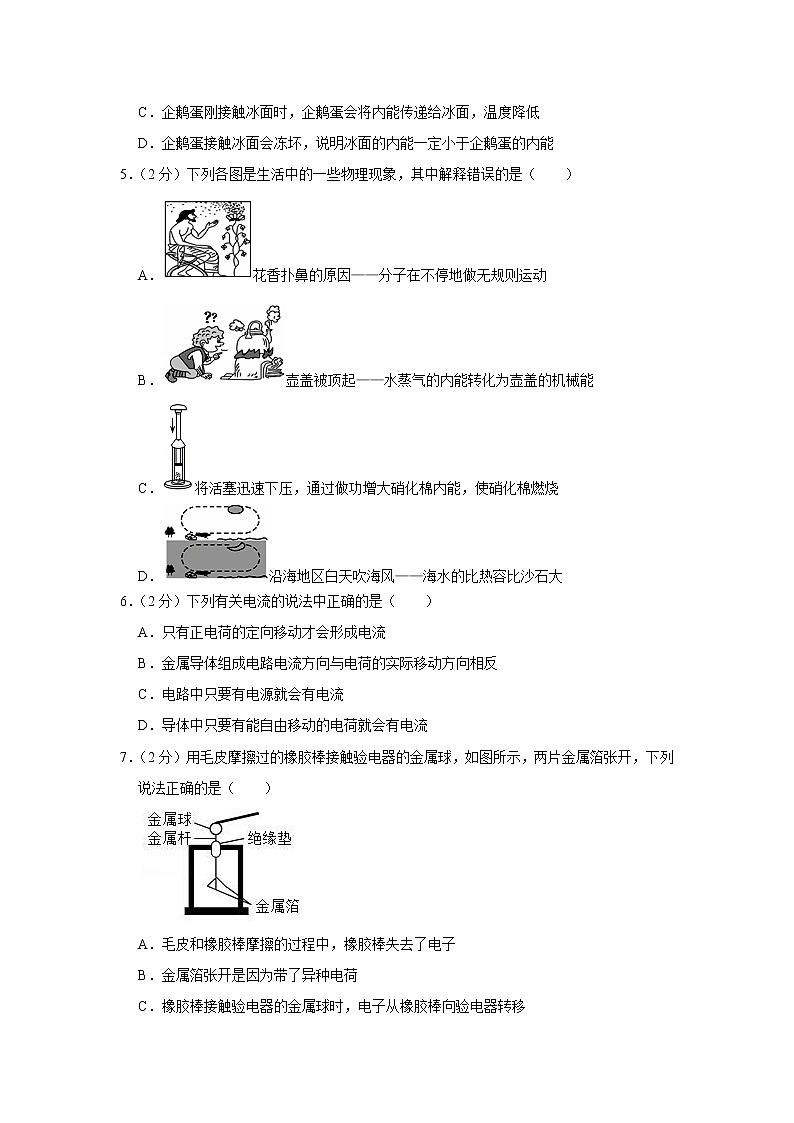

4．（2分）如图是帝企鹅爸爸将企鹅蛋夹在肚皮和脚掌之间进行孵化的情景，企鹅爸爸要在﹣60℃的严寒中站立近两个月，保证企鹅蛋不碰触冰面。下列有关说法正确的是（　　）

A．孵蛋过程中，企鹅爸爸会将自己的温度传递给企鹅蛋
B．孵蛋过程中，企鹅爸爸自身的热量会减小
C．企鹅蛋刚接触冰面时，企鹅蛋会将内能传递给冰面，温度降低
D．企鹅蛋接触冰面会冻坏，说明冰面的内能一定小于企鹅蛋的内能
5．（2分）下列各图是生活中的一些物理现象，其中解释错误的是（　　）
A．花香扑鼻的原因——分子在不停地做无规则运动
B．壶盖被顶起——水蒸气的内能转化为壶盖的机械能
C．将活塞迅速下压，通过做功增大硝化棉内能，使硝化棉燃烧
D．沿海地区白天吹海风——海水的比热容比沙石大
6．（2分）下列有关电流的说法中正确的是（　　）
A．只有正电荷的定向移动才会形成电流
B．金属导体组成电路电流方向与电荷的实际移动方向相反
C．电路中只要有电源就会有电流
D．导体中只要有能自由移动的电荷就会有电流
7．（2分）用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两片金属箔张开，下列说法正确的是（　　）

A．毛皮和橡胶棒摩擦的过程中，橡胶棒失去了电子
B．金属箔张开是因为带了异种电荷
C．橡胶棒接触验电器的金属球时，电子从橡胶棒向验电器转移
D．用验电器能检测出橡胶棒带的是负电荷

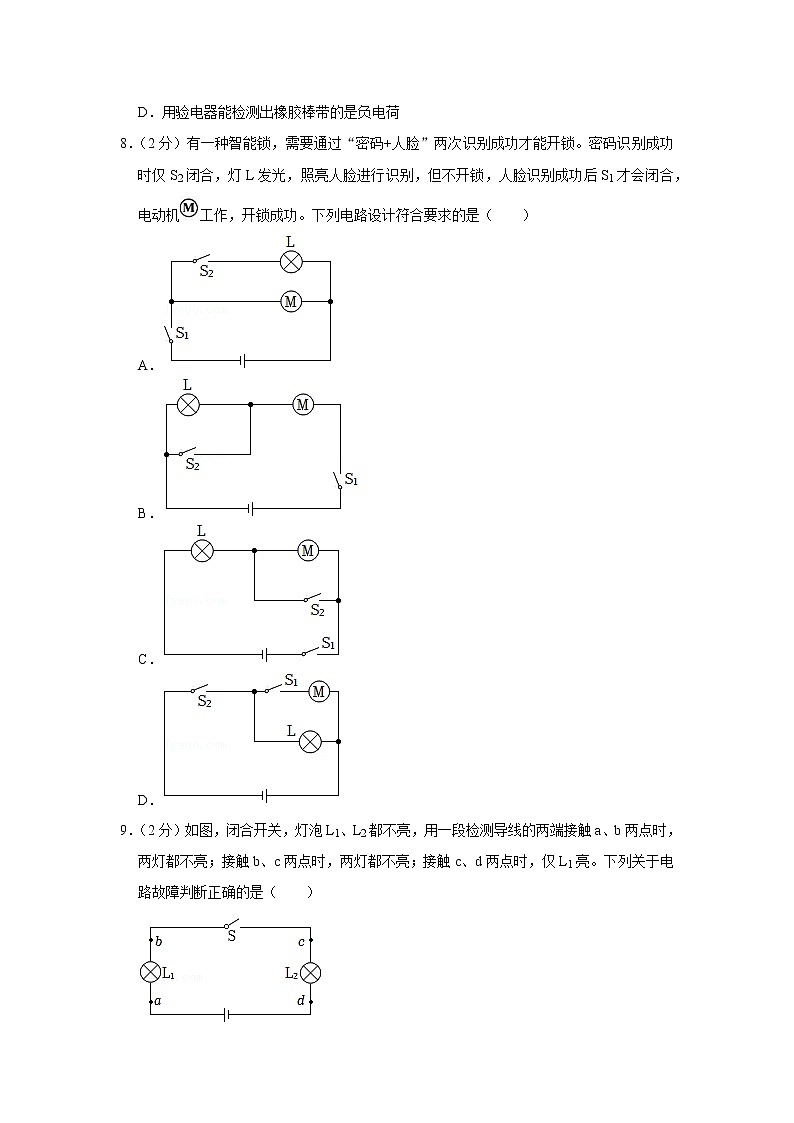

8．（2分）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S2闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S1才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（　　）
A．
B．
C．
D．
9．（2分）如图，闭合开关，灯泡L1、L2都不亮，用一段检测导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，仅L1亮。下列关于电路故障判断正确的是（　　）

A．灯L1开路 B．灯L2开路 C．灯L2短路 D．开关S开路
10．（2分）下列说法中错误的是（　　）
A．用半导体材料可以制作二极管及三极管
B．用超导材料制造的电子元件，可不必考虑元件的散热问题
C．材料和长度相同的两根导线，横截面积越大，电阻越大
D．生活中通常用铜或铝材做电线的线芯，这是因为它们的导电性能好
11．（2分）如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（　　）

A．0.9V 3.6V B．0.9V 0V
C．4.5V 0V D．4.5V 4.5V
12．（2分）图甲为某可调节亮度的台灯，图乙为其调光的电位器的结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）

A．电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
13．（2分）如图所示是定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于断开状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；播放器不播放音乐时，“定时开关”③（填“有”或“无”）电流通过。下列选项正确的是（　　）

A．①不会 ②会 ③无 B．①会 ②会 ③无
C．①不会 ②会 ③有 D．①会 ②会 ③有
14．（2分）如图所示，相同质量、初温均为80℃的水和煤油，将两个相同质量、初温均为20℃的铁块同时放入水和煤油中（已知c水＞c煤油），热平衡后，以下说法正确的是（　　）

A．水降低的温度多 B．煤油降低的温度多
C．煤油放出热量多 D．两个铁块吸收热量相同
15．（2分）如图所示，电源电压为4.5V，定值R1电阻为5Ω，滑动变阻器R2规格为“20Ω 1A”。电流表量程为“0～0.6A”，电压表的量程为“0～3V”，为了保证电路安全，下列说法正确的是（　　）

A．电路的最大电流是1.6A
B．电路的最大电流是0.9A
C．滑动变阻器接入电路的最大电阻是20Ω
D．滑动变阻器接入电路的最大电阻是10Ω
二.双项选择题：（每题只有两个选项，每题2分，共10分，漏选得1分，错选不得分）
（多选）16．（2分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图。汽油的热值为4.6×107J/kg。下列说法正确的是（　　）

A．该车内燃机的四个冲程正确的工作顺序是乙→甲→丁→丙
B．汽油机吸气冲程吸入气缸的物质是空气
C．甲、丁两图冲程能量转化过程相反，且转化量相同
D．该汽油机工作时吸入100g汽油可输出1.15×106J的有用功
（多选）17．（2分）下面是某同学对身边的一些电路连接进行分析得出的判断，其中正确的是（　　）
A．一个开关能控制两盏灯，这两盏灯一定是串联的
B．马路两旁的路灯晚上同时亮，它们是串联的
C．楼道中的灯只有天暗且有声音时才亮，声控开关、光控开关及灯是串联的
D．厨房里的换气扇和照明灯，使用时互不影响，它们是并联的
（多选）18．（2分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）

A．甲和乙均是定值电阻
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.6A
（多选）19．（2分）图甲所示是身高、体重测量仪，能自动显示身高和体重，其电路原理如图乙所示，当体检者站在台面上时，电压表、电流表自动显示身高和体重的大小、压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　）

A．身高越高电压表示数越大
B．身高越高通过R0的电流越小
C．体重越大电流表示数越小
D．体重越大电路消耗总功率越大
（多选）20．（2分）如图所示电路电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P从a端滑到b端的过程中，得到R1、R2中某电阻的U﹣I关系图像如图所示。则（　　）

A．电源电压等于8V
B．R1的阻值为10Ω
C．滑动变阻器的取值范围是0～20Ω
D．P向a端滑动过程中，电压表V1与电流表A示数的比值变大
三、作图题：（21题2分，22题2分，共计4分）
21．（2分）请根据如图所示的实物连接图画出相应的电路图。

22．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
①闭合开关S后，小灯泡L才能发光；
②向右移动“20Ω 0.5A”滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变大。

四.实验探究题：（每空2分，共计30分）
23．（4分）“天宫课堂”神舟十三号乘组的航天员们，通过一系列微重力环境下的趣味实验，开拓了人们的视野。在《水油分离》实验中，王亚平将装有水和油的瓶子摇晃多次后，水和油均匀地混在了一起，这一现象 　 　（选填“能”或“不能”）说明分子在不停地做无规则运动，因为 　 　。

24．（10分）如图所示甲、乙、丙三个装置完全相同，燃料的质量都是10g，液体的质量、初温相同。

（1）要比较“质量相等的不同燃料燃烧时放出热量”，应选择 　 　两图进行实验，该实验中燃料燃烧时放出热量的多少是通过比较 　 　（选填“温度计升高的示数”或“加热时间”）米判断的。
（2）研究不同燃料的热值实验中，记录的数据如表，并将燃料2的热值q2填入表中。
燃料序号
加热前液体温度/℃
燃料燃尽时液体温度/℃
燃料的热值/（J/kg）
1
15
35
2.4×106
2
15
25
　 　
（3）该实验得到的燃料热值与实际相比偏 　 　（填“大”或“小”）。
（4）比较不同物质的比热容，应选择 　 　两图进行实验。
②关于在该实验的过程中，下列做法和要求中一定需要的有哪些 　 　（多选）。
A、使用相同的烧杯
B、烧杯中分别装入相同体积的不同液体
C、相同质量的燃料
D、加热时火焰大小尽量相同
25．（16分）在“探究通电导体中电流与电阻的关系”实验中，某实验小组的同学选用的器材：电压保持4.5V不变的电源、电流表、电压表、滑动变阻器、开关、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个）、导线若干。
（1）请用笔画线代替导线将如图甲所示的电路连接完整。

（2）将阻值为5Ω的定值电阻接入电路，连接好电路，闭合开关前应将滑动变阻器的滑片P移至最 　 　（选填“左”或“右”）端。然后闭合开关，发现电压表、电流表均无示数，移动滑动变阻器的滑片P，现象不发生变化，则电路故障可能是 　 　（填字母序号）。
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
D.滑动变阻器断路
（3）排除故障后，同学们继续实验，根据测得的实验数据绘制的电流I随电阻R变化的图像如图乙所示，由图像可知：①实验中定值电阻R两端的电压为 　 　V；②当电压一定时，导体中的电流与导体的电阻成 　 　。
（4）实验中，当定值电阻R的阻值由5Ω更换为10Ω时，直接闭合开关后，应将滑动变阻器的滑片P向 　 　（选填“左”或“右”）端滑动，从而达到实验的目的。
（5）实验中滑动变阻器的作用是保护电路和 　 　。
（6）实验中滑动变阻器的规格应选择 　 　（填字母序号）。
A.“10Ω 1A”
B.“20Ω 0.5A”
C.“50Ω 1.5A”
五、计算题：（26题10分，27题10分，共计20分）
26．（10分）如图所示的电路中，电源电压保持不变，电阻R1＝20Ω，闭合开关S，滑动变阻器滑片置于中点，电流表A的示数为0.5A，电流表A1的示数为0.2A，求：
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）滑动变阻器滑片置于最大阻值处时，电流表A的示数。

27．（10分）如图所示是李华家新装的天然气热水器，其铭牌如表所示。国家规定能效等级为2级的热水器，其热效率值不低于88%。李华想通过洗澡来估测一下这款燃气热水器的能效等级是否达标，于是他将燃气热水器的温度设定在40℃（即水从热水器流出的温度），他家所用的花洒出水量为6kg/min，洗澡用时15min，洗澡前后查看燃气表上显示的余气量分别为165.5m3和165.3m3。已知进入热水器的冷水温度为5℃[水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3]，求：
气源
天然气
额定产热水能力
12kg/min（Δt＝25℃）
能效等级
2级
净重量
38千克
外形尺寸
700×400×337mm
容积
40L以下
（1）求消耗的天然气完全燃烧放出的热量；
（2）该款热水器的额定产热水能力是指每分钟最多让12kg的水升高25℃，求该热水器每分钟水能吸收的最多热量。
（3）根据李华的测试，通过计算判定该款热水器能效等级是否达标。

六、综合题：（每空1分，共计6分）
28．（6分）阅读短文，回答问题：
神奇的二极管
二极管是一种重要的半导体电子元件，有着广泛的应用，2014年诺贝尔物理学奖被颁发给在蓝色发光二极管上做出巨大贡献的科学家。符号“”，具有特殊的导电性，当电流从“+”极流进二极管时，二极管导通，相当于一根导线；而电流从“﹣”极流入时，二极管断路，实际上不会有电流通过。发光二极管只是二极管中的一种，与白炽灯泡相比，发光二极管具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等优点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
（1）二极管具有 　 　（选填“单”或“双”）向导电性。
（2）为了探究二极管的特殊导电性，连接了图甲、图乙两个电路，闭合开关S，灯泡能够发光的是 　 　（选填图甲或图乙），灯泡不能发光的是 　 　（选填图甲或图乙）。

（3）二极管的特殊导电性源自于构成材料P型半导体和N型半导体组成的晶片，受此启发，科研人员利用P型半导体元件和N型半导体元件串联，接上直流电源后，半导体材料的两端会产生温度差（珀尔帖效应），制成了电脑的散热器。如图丙所示，二对PN型半导体对是 　 　（选填“串联”或“并联”）连接的。在电流方向是N﹣P的地方吸热，而在电流方向是PN的地方放热，则靠近电脑发热体（CPU）的是图中 　 　（选填“上方”或“下方”）的陶瓷片。
（4）理想型开关二极管输出信号值Uk＝1时，电路通路；输出信号值Uk＝0时，电路断路。如图丁所示，将两个理想型开关二极管接在某电路中，a、b两点信号值随时间的变化关系如图戊、己所示，则“0.03～0.04s”内电路c处是 　 　（选填“通路”或“断路”），“0～0.08s”内c处的通路时间为 　 　s。

2022-2023学年广东省深圳高级中学九年级（上）期中物理试卷
参考答案与试题解析
一.单项选择题：（每小题只有一个选项，每小题2分，共计30分）
1．【解答】解：A、手电筒中小灯泡的电流约为0.2A＝200mA，故A正确；
B、手机电池的电压约为3.7V，我国家庭电路的电压220V，故B错误；
C、家用电冰箱的工作电流约为1A，故C错误；
D、一节新干电池的电压约为1.5V，2节新干电池串联时，两端电压约3V，故D错误。
故选：A。
2．【解答】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
3．【解答】解：A、物体吸收热量，温度不一定升高，比如：晶体在熔化过程中吸收热量，内能增大，而温度保持不变；所以，物体内能增加，其温度不一定升高，故A错误；
B、物体内能增加，不一定吸收热量，也可能是外界对物体做了功，温度不一定升高，例如晶体熔化时，吸收热量，温度不变，故B错误；
C、物体温度升高，可能是吸收热量，也可能是外界对物体做了功，故C错误；
D、热量是热传递过程中传递内能的多少，故D正确。
故选：D。
4．【解答】解：A、孵蛋过程中，企鹅爸爸会将热量传递给企鹅蛋，传递的是热量，不是温度，故A错误；
B、孵蛋过程中，企鹅爸爸自身的内能会减小，内能是状态量，热量是过程量，企鹅爸爸自身具有的能量是内能，故B错误；
C、企鹅蛋刚接触冰面时，由于企鹅蛋与冰之间存在温度差，企鹅蛋会将内能传递给冰面，温度降低，故C正确；
D、内能的大小不仅与温度有关，还与物质的种类、状态、质量等因素有关，只由温度不能判断内能的大小，故D错误。
故选：C。
5．【解答】解：A、花香扑鼻是一种扩散现象，说明分子在不停地做无规则运动，故A正确；
B、蒸汽将壶盖顶起的现象，是壶内的水蒸气对壶盖做功，将水蒸气的内能转化为壶盖的机械能，故B正确；
C、迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，当温度达到硝化棉的燃点时，硝化棉就会燃烧，故C正确；
D、因为水的比热容比泥土、沙石的比热容大，白天，在太阳照射下陆地和海水吸收相同的热量，海水温度上升慢；陆地吸热后，温度上升快，热空气上升，风从海洋吹向陆地，形成陆海风；同样的道理，夜晚的风向则正好相反，形成海陆风，故D错误。
故选：D。
6．【解答】解：AD、正电荷或负电荷的定向移动形成电流，故AD错误；
B、金属导体组成电路中发生定向移动的是自由电子，电流方向与电荷的实际移动方向相反，故B正确；
C、电路中要有电源，而且电路要闭合，才会有电流，故C错误；
故选：B。
7．【解答】解：A、毛皮和橡胶棒摩擦的过程中，橡胶棒得到了电子带上负电，故A错误；
B、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故B错误；
C、橡胶棒接触验电器的金属球时，橡胶棒上的电子从橡胶棒转移到验电器上，故C正确；
D、验电器是检验物体是否带电的仪器，不能检验带电的性质，故D错误。
故选：C。
8．【解答】解：密码识别成功时仅S2闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S1才会闭合，电动机工作，开锁成功，这说明两开关都闭合时电动机才能工作，灯泡与电动机互不影响，是并联的；所以开关S2在干路中，开关S1与电动机串联在一条支路中，故D正确。
故选：D。
9．【解答】解：由图可知，两灯的连接方式是串联，闭合开关后灯泡L1、L2都不亮，说明电路出现了断路（开路），排除C选项；用检测导线接触b、c两点时，两灯都不亮，说明故障不在开关S位置，排除D选项；接触c、d两点时，仅L1亮，说明L1是没有问题的，问题出在c、d两端间的灯泡L2，且灯泡L2断路（开路）；
故答案选：B。
10．【解答】解：
A、二极管、三极管由半导体材料制成，故A正确；
B、超导材料的特点就是在温度很低时电阻为零，制造电子元件时，由于没有电阻，不必考虑散热问题，故B正确；
C、材料和长度相同的两根导线，横截面积越大，电阻越小，故C错误；
D、因为铜和铝的导电性能好，生活中通常用铜、铝做电线的线芯，故D正确。
故选：C。
11．【解答】解：由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
（1）若电路正常时，
因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，
所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U＝4.5V；
电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1＝0.9V；
则灯泡L2两端的电压为：
U2＝U﹣U1＝4.5V﹣0.9V＝3.6V，
（2）若L1短路，V1偏转的角度为零，不可能；
（3）若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；
（4）若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电流表无示数，不可能；
（5）若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电流表无示数，故不可能；
故选：D。
12．【解答】解：
A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故B错误；
C、若只将a、b接入电路，滑片左边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故C正确；
D、将b、c接入电路中，滑片的右侧电阻接入电路，故若顺时针转动旋钮时，电阻变小，故电流变大，灯泡变亮，故D错误。
故选：C。
13．【解答】解：当开关S闭合，“定时开关”处于断开状态时，指示灯与播放器串联，指示灯亮；播放器播放音乐；定时开关有电流流过时，播放器被短路，不播放音乐。故ABC错误，D正确。
故选：D。
14．【解答】解：由题意可知两铁块的质量和初温相同，水和煤油的初温和质量相等，
由水和煤油的温度比铁块的温度高可知，块铁放入煤油和水中后，水和煤油放出热量，铁块吸收热量；
假设热平衡后两铁块升高的温度相同，则此时两液体的温度也相同，
由c水＞c煤油和Q＝cm△t可知，水放出的热量比煤油的要多，而多出这些热量会导致铁块和水上升一定的温度，
所以，水降低的温度少，煤油降低的温度多，故A错误、B正确；
由水降低的温度少可知，水中铁块的温度高，即水中温度的变化量大，
由Q＝cm△t可知，水中铁块吸收的热量多，即水放出的热量多，故CD错误。
故选：B。
15．【解答】解：由图可知R1和R2串联，电流表测量电路中的电流，电压表测量R2两端的电压；
AB、已知电流表的量程0～0.6A，滑动变阻器允许通过的最大电流为1A，
为保证电路安全，电路中的最大电流应为I＝0.6A，
由欧姆定律得，电阻R1两端的电压为：U1＝IR1＝0.6A×5Ω＝3V，
由串联电路的电压特点可知此时滑动变阻器R2两端的电压为：U2＝U﹣U1＝4.5V﹣3V＝1.5V＜3V，
滑动变阻器接入电路中的电阻为：R2＝＝＝2.5Ω＜20Ω，
符合要求，即电路中的最大电流为0.6A，故A、B错误；
CD、当电压表的示数为3V时，由串联电路的分压规律可知滑动变阻器接入电路中的电阻最大，
此时定值电阻R1的电压为：U1′＝U﹣U2′＝4.5V﹣3V＝1.5V，
电路中的电流为：I′＝＝＝0.3A，
由欧姆定律可知滑动变阻器接入电路中的最大电阻为：R2max＝＝10Ω＜20Ω，故C错误，D正确。
故选：D。
二.双项选择题：（每题只有两个选项，每题2分，共10分，漏选得1分，错选不得分）
16．【解答】解：A、图甲中进气门、排气门均关闭、活塞由下向上运动，是压缩冲程，
图乙中进气门打开、排气门关闭、活塞由上向下运动，是吸气冲程，
图丙中进气门关闭、排气门打开、活塞由下向上运动，是排气冲程，
丁进气门、排气门均关闭、活塞由上向下运动，火花塞点火，是做功冲程，
四冲程汽油机四个冲程依次是吸气冲程、压缩冲程、做功冲程、排气冲程，所以该汽油机的四个冲程正确的工作顺序是乙甲丁丙，故A正确；
B、汽油机吸气冲程吸入气缸的物质是汽油和空气的混合物，故B错误；
C、四冲程汽油机中压缩冲程能量转化是机械能转化为内能；做功冲程是内能转化成机械能，做功冲程中能量转化大于压缩冲程的能量转化量，故C错误；
D、完全燃烧100g汽油放出的热量Q放＝mq＝100×10﹣3kg×4.6×107J/kg＝4.6×106J，汽油机输出的有用功W有＝ηQ放＝25%×4.6×106J＝1.15×106J，故D正确。
故选AD。
17．【解答】解：A、用一个开关同时控制两盏电灯，有两种情况：
①灯泡串联，开关可以同时控制两盏灯泡；
②灯泡并联，开关接在干路上，开关仍可以同时控制两盏灯泡；故A错误；
B、虽然街道两旁的路灯同时亮同时灭，但一灯坏时，其它灯能亮，说明路灯是并联的，故B错误；
C、由实际情况可知，只有在声控开关和光控开关同时闭合时，电路才会接通，所以两个开关是串联的，故C正确；
D、厨房里的换气扇和照明灯，使用时互不影响，所以它们是并联的，故D正确；
故选：CD。
18．【解答】解：
A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲为定值电阻，乙电阻的阻值变化，故A错误；
B、由图象可知，当乙两端的电压为2.5V时，通过乙的电流为0.5A，根据欧姆定律可得乙的电阻为：R乙＝＝＝5Ω，故B错误；
C、甲、乙串联在电路中，当电路电流为0.3A时，通过甲、乙的电流均为0.3A，
由图象可知，U甲＝1.5V，U乙＝0.5V，
由串联电路中总电压等于各分电压之和可知，电源的电压U＝U甲+U乙＝1.5V+0.5V＝2V，故C正确；
D、甲、乙并联在1V电源时，根据并联电路的电压特点可知两电阻两端的电压为1V，
由图象可知，I甲＝0.2A，I乙＝0.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流I＝I甲+I乙＝0.2A+0.4A＝0.6A，故D正确。
故选：CD。
19．【解答】解：由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，
AB、因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I＝可知，通过R0的电流不变；
当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U＝IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确、B错误；
C、当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I＝可知，通过R的电流越小，即电流表的示数越小，故C正确；
D、因并联电路中干路电流等于各支路电流之和，所以，体重越大时电路的总电流越小，由P＝UI可知，电路消耗总功率越小，故D错误。
故选：AC。
20．【解答】解：AB、由电路图可知，闭合开关时，定值电阻R1和滑动变阻器R2串联，电流表测量电路中的电流，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压。当滑片P在b端时，R2接入电路的电阻为零，其两端电压也为零，电路中的电流最大，由此可知图中的U﹣I图像是R2的U﹣I图像。
当滑片P位于a端时，R2接入电路的电阻最大，电路中的电流最小，由欧姆定律和串联电路的电压规律可得，电源电压为：U＝U1+U2＝IaR1+4V＝0.2A×R1+4V……①
当P在b端时，电源电压为：U＝IbR1＝0.6A×R1……②
电源电压不变，由①②可得，U＝6V，R1＝10Ω，故A错误、B正确；
C、当滑片P在b端时，R2接入电路的电阻为零；当滑片P位于a端时，R2接入电路的电阻最大，
其最大阻值为：R2＝＝＝20Ω，
即滑动变阻器的取值范围是0～20Ω，故C正确；
D、由R＝可知，电压表V1与电流表A示数的比值等于定值电阻R1的阻值，所以该比值不变，故D错误。
故选：BC。
三、作图题：（21题2分，22题2分，共计4分）
21．【解答】解：由图可知，开关、L2、L1、电流表串联在电路中，电流表测量电路中的电流，电压表测量L1两端的电压，电路图如图所示：

22．【解答】解：向右移动滑片，小灯泡亮度不变，说明滑动变阻器与灯泡互不影响，即两者并联；
开关闭合后，小灯泡才能发光，开关可在灯泡支路或干路上，从已连接实物图可知，开关应干路上；
向右移动滑动变阻器的滑片，电流表示数变大，说明滑动变阻器连入电路的阻值变小，所以滑动变阻器应将右下接线柱接入电路中，由并联电路的电流规律知，电流表可在干路，也可在滑动变阻器支路上，但从图中已连接情况知，电流表应在滑动变阻器支路上，变阻器允许通过的最大电流为0.5A，所以电流表选用小量程。如图所示：
。
四.实验探究题：（每空2分，共计30分）
23．【解答】解：在完全失重状态下，将装有水和油的瓶子摇晃多次后，水和油均匀地混在了一起这一现象不能说明分子在不停地做无规则运动，因为分子热运动是自发进行的，不需要外力。
故答案为：不能；分子热运动是自发进行的，不需要外力。
24．【解答】解：（1）为了比较不同燃料燃烧时放出热量，要选择不同燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和丙两图进行实验；
（2）燃料1的质量m＝10g＝0.01kg，
则完全燃烧10g燃料1放出的热量：
Q1＝mq1＝0.01kg×2.4×106J/kg＝2.4×104J；
因为Q吸＝Q放，
所以燃料1：camaΔt1＝m1q1，即cama×（35℃﹣15℃）＝m×2.4×106J/kg，
燃料2：camaΔt2＝m1q2，即cama×（25℃﹣15℃）＝m×q2，
联立以上两式可得：q2＝1.2×106J/kg，
（3）因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，所以测得燃料的热值与实际相比会偏小；
（4）比较不同物质的比热容，应控制液体种类不同，燃料相同，由图可知，甲、乙两图所示实验符合要求；
②实验过程中，为得到正确的结论，必须选择相同的烧杯，加热时火焰大小尽量相同，故选AD。
故答案为：（1）甲、丙；温度计升高的示数；（2）1.2×106；（3）小；（4）甲、乙；②AD。
25．【解答】解：（1）由图乙可知，电路中最大电流0.6A，故电流表选用小量程，将电流表与开关串联在电路中；
定值电阻两端电压为：
UV＝IR＝0.6A×5Ω＝……＝0.2A×15Ω＝3V，故电压表选用小量程，将电压表并联在定值电阻两端，如下图所示：
；
（2）为了保护电路，闭合开关前应将滑动变阻器的滑片P移至阻值最大处，即最左端；
由实物图和选项可知，电压表无示数，说明与电压并联的定值电阻短路或者电压表外面的电路断路，而电流表无示数，说明电路中存在断路，综合两电表的情况可以判断，电路故障为电压表外面的滑动变阻器断路，故选D；
（3）①由（1）可知，定值电阻两端电压为3V；
②由于定值电阻两端电压为一定值，故当电压一定时，导体中的电流与导体的电阻成反比；
（4）实验中，当把5Ω的电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应把变阻器滑片向左端滑动，从而达到实验的目的；
（5）研究电流与电阻的关系时，需通过调节滑动变阻器来控制定值电阻两端的电压不变；
（6）电阻两端的电压始终保持UV＝3V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝4.5V﹣3V＝1.5V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：
R滑＝0.5×25Ω＝12.5Ω，
由于电路中最大电流为0.6A，为顺利完成本次探究，故滑动变阻器的规格应选择C。
故答案为：（1）见解答图；（2）左；D；（3）①3；②反比；（4）左；（5）控制定值电阻两端的电压不变；（6）C。
五、计算题：（26题10分，27题10分，共计20分）
26．【解答】解：由电路图可知：闭合开关，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流。
（1）因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1＝I﹣I2＝0.5A﹣0.2A＝0.3A，
并联电路中各支路两端的电压相等，根据欧姆定律可得电源的电压：U＝U1＝I1R1＝0.3A×20Ω＝6V；
（2）由欧姆定律可得滑动变阻器R2接入电路的电阻为：R2中＝＝＝30Ω，
由于滑动变阻器滑片置于中点，则电阻R2的最大阻值：R2＝2R2中＝2×30Ω＝60Ω；
（3）滑动变阻器滑片置于最大阻值处时，通过R2支路的电流为：I2′＝＝＝0.1A，
根据并联电路各支路之间互不影响的特点可知通过R1的电流不变，所以电流表A的示数：I′＝I1+I2′＝0.3A+0.1A＝0.4A。
答：（1）电源电压为6V；
（2）滑动变阻器R2的最大阻值为60Ω；
（3）滑动变阻器滑片置于最大阻值处时，电流表A的示数是0.4A。
27．【解答】解：（1）由题可知消耗的天然气的体积：V＝165.5m3﹣165.3m3＝0.2m3，
则这些天然气完全燃烧放出的热量：Q放＝qV＝7.0×107J/m3×0.2m3＝1.4×107J；
（2）该热水器每分钟水能吸收的最多热量：Q吸＝cmΔt＝4.2×103J/（kg•℃）×12kg×25℃＝1.26×106J；
（3）由题知，洗澡时花洒出水量6kg/min，用时15min，
则洗澡用水的质量：m水＝6kg/min×15min＝90kg；
洗澡时进入热水器的水吸收的热量：Q吸′＝cm水Δt＝4.2×103J/（kg•℃）×90kg×（40℃﹣5℃）＝1.323×107J，
热水器的热效率：η＝×100%＝×100%＝94.5%＞88%，因此该款热水器能效等级达标。
答：（1）消耗的天然气完全燃烧放出的热量为1.4×107J；
（2）该热水器每分钟水能吸收的最多热量为1.26×106J；
（3）根据李华的测试，通过计算判定该款热水器能效等级达标。
六、综合题：（每空1分，共计6分）
28．【解答】解：（1）二极管是由半导体材料制成的，具有单向导电性；
（2）由图甲可知，电流从二极管的“﹣”极流入，从“+”极流出，此时二极管断路，不会有电流通过，所以图甲中灯泡不会发光；图乙中电流从“+”极流进二极管，从“﹣”极流出，二极管导通，相当于一根导线，所以图乙中灯泡会发光；
（3）由图丙可知，靠近上面陶瓷片的电流方向是P→N，靠近下面陶瓷片的电流方向是由N→P，由于在电流方向是N﹣P的地方吸热，而在电流方向是PN的地方放热，因此上方是半导体元件放热的地方，下方是半导体元件吸热的地方，靠近电脑发热体的是下方的陶瓷片；
（4）由图戊可知，a点分别于0s～0.2s、0.4s～0.6s时处于通路，由图己可知，b点分别于0s～0.1s、0.2s～0.3s、0.4s～0.5s、0.6s～0.7s时处于通路，当a、b两点同时断路时，c点处于断路，因此“0.03～0.04s”内电路c处是断路；当a、b任一点通路时，c点都处于通路，电路c处分别于0s～0.3s、0.4s～0.7s时处于通路，因此“0～0.08s”内c处的通路时间为0.6s。
故答案为：（1）单；
（2）图乙；图甲；
（3）串联；下方；
（4）断路；0.6s。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/26 20:01:45；用户：黄绍豪；邮箱：15778348456；学号：22306196
