河南省洛阳外国语学校2019-2020学年八年级下学期期中物理试题

这是一份河南省洛阳外国语学校2019-2020学年八年级下学期期中物理试题，共19页。试卷主要包含了选择题，填空题，实验题，作图题，解答题等内容，欢迎下载使用。
2019-2020学年河南省洛阳外国语学校八年级（下）期中物理试卷
一、选择题（本题共16小题，每小题3分，共48分。第1-14题每小题只有一个选项符合题目要求，第15、16题每小题中有两个选项符合题目要求，全部选对地3分，选对但不全得1分，有选错的得0分）
1．（3分）立定跳远测试中，小明想：地球自转会影响成绩吗？对此，下列认识正确的是（　　）
A．向东跳有利 B．向西跳有利
C．向南或向北跳有利 D．向各个方向跳都一样
2．（3分）将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（　　）
A．F1可能大于G B．F2可能小于G
C．F1一定大于F2 D．F1一定等于F2
3．（3分）下列有关力的说法中，正确的是（　　）
A．产生力的两个物体一定发生了作用
B．一个物体也能产生力的作用
C．力能脱离物体而存在
D．相互接触的两个物体一定产生力的作用
4．（3分）第24届冬奥会将于2022年在北京一张家口举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是（　　）

A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压力
C．雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力
5．（3分）如图是某学生在运动场上看到的一些场景，他运用学过的物理知识进行分析，下列分析正确的是（　　）

A．王浩同学踢出去的足球在草地上滚动时慢慢停下来，是因为足球受到摩擦力的作用
B．张红同学百米冲线后没有立即停下来，是因为受到惯性的作用
C．张彦同学在做引体向上，当他在单杠上静止不动时，他对单杠的拉力和他的重力是一对平衡力
D．李宁同学正在跳高，当他腾跃到最高点时，不受重力的作用
6．（3分）如图所示，长方体木块M放在水平桌面上，木块m放在木块M上面，在水平拉力F作用下一起向左做匀速直线运动，空气阻力不计，下列判断正确的是（　　）

A．水平拉力F和木块M受到的摩擦力大小相等
B．木块m受到方向向左的摩擦力
C．木块M受到的重力和地面对木块M的支持力是一对平衡力
D．若突然撤去水平拉力F，木块m将向右倾倒

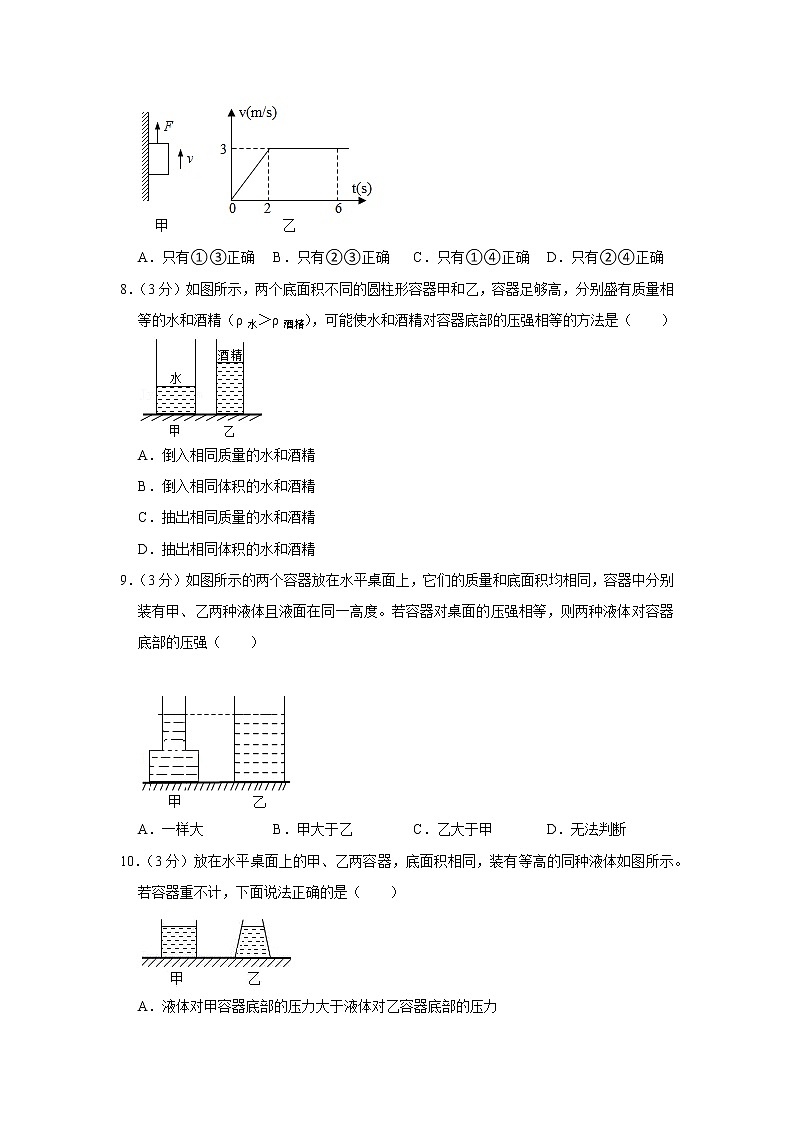

7．（3分）如图甲所示，重6N的铁块吸附在竖直放置足够长的磁性平板上，在拉力F的作用下竖直向上运动。铁块运动过程中速度v的大小随时间t变化的图象如图乙所示。若铁块受到的摩擦力为4N．下列说法中（　　）
①在0﹣2s内拉力F＝10N
②在2﹣6s内拉力F＝10N
③在2﹣6s内铁块通过的路程等于12m
④在0﹣2s内铁块竖直向上匀速运动

A．只有①③正确 B．只有②③正确 C．只有①④正确 D．只有②④正确
8．（3分）如图所示，两个底面积不同的圆柱形容器甲和乙，容器足够高，分别盛有质量相等的水和酒精（ρ水＞ρ酒精），可能使水和酒精对容器底部的压强相等的方法是（　　）

A．倒入相同质量的水和酒精
B．倒入相同体积的水和酒精
C．抽出相同质量的水和酒精
D．抽出相同体积的水和酒精
9．（3分）如图所示的两个容器放在水平桌面上，它们的质量和底面积均相同，容器中分别装有甲、乙两种液体且液面在同一高度。若容器对桌面的压强相等，则两种液体对容器底部的压强（　　）


A．一样大 B．甲大于乙 C．乙大于甲 D．无法判断
10．（3分）放在水平桌面上的甲、乙两容器，底面积相同，装有等高的同种液体如图所示。若容器重不计，下面说法正确的是（　　）

A．液体对甲容器底部的压力大于液体对乙容器底部的压力
B．液体对乙容器底部的压力大于它对桌面产生的压力
C．甲容器底部所受液体的压强大于它对桌面产生的压强
D．两容器对桌面产生的压强相等
11．（3分）将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒立放置，如图所示。两次放置时，水对瓶底和瓶盖的压强分别为pA和pB，水对瓶底和瓶盖的压力分别为FA和FB，则（　　）

A．pA＞pB，FA＞FB B．pA＜pB，FA＝FB
C．pA＝pB，FA＜FB D．pA＜pB，FA＞FB
12．（3分）物理兴趣小组的同学对如图所示的现象进行讨论，其中错误的是（　　）
A．图（甲）帕斯卡裂桶实验说明液体的压强与液体的深度有关
B．图（乙）对沸腾的水停止加热，抽气减压，水再次沸腾，说明气压减小沸点降低
C．图（丙）用吸管喝饮料时，瓶里的饮料是被“吸”上来的
D．图（丁）洗手盆下方弯管的水密封利用了连通器原理
13．（3分）匀速地向某容器内注满水，容器底所受水的压强与注水时间的关系如图所示，这个容器可能是（　　）

A．锥形瓶 B．烧杯
C．量杯 D．量筒
14．（3分）如图所示，A、B为完全相同的两个容器，分别盛有7cm、5cm深的水，A、B之间用导管连接。若将阀门K打开，最后A、B两容器底部受到水的压强之比为（　　）

A．3：7 B．2：3 C．5：7 D．1：1
（多选）15．（3分）（双选）关于运动和力，下列说法正确的是（　　）
A．匀速上升的电梯中，站在粗糙水平地板上的人受重力、支持力和摩擦力
B．竖直向上抛出后的排球，在空中向上运动的过程中受到的合力方向向上
C．电梯匀速上升时，钢缆对电梯厢的拉力等于电梯厢对钢缆的拉力
D．物块沿斜面匀速下滑时，物块所受合力为零
（多选）16．（3分）如图是“探究液体压强规律”实验得到的压强随深度变化的图像，下列说法正确的是（　　）

A．同种液体中，压强随深度的增大而增大
B．A、B 两种液体密度关系是ρB＞ρA
C．A、B 两种液体密度关系是ρA＞ρB
D．相同容器中各装满一种液体，装满A液体时，容器底部受到压强较小
二、填空题（本题共6小题，每空1分，共15分）
17．（3分）运动员用网拍击球时，如图所示，球和网拍都变了形。这表明两点：一是力可以使物体　 　，二是力的作用是　 　。此外，网拍击球的结果，使球的运动方向和速度大小发生了变化，表明力还可使物体的　 　发生改变。

18．（2分）树上的苹果落向地面是由于　 　作用的结果，其施力物体是　 　。泥瓦工人通常用重垂线来检验砌的墙是否竖直，这是根据重力的方向总是　 　的原理。
19．（2分）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。由图象可知当t＝1s时，物体处于　 　状态。t＝5s时，物体受到的摩擦力为　 　N。

20．（2分）甲、乙两物体，质量之比为3：5，放在水平桌面上，与桌面的接触面积之比为1：2，则甲、乙两物体对桌面的压力之比为　 　，压强之比为　 　。
21．（2分）两个正方体甲、乙放在水平地面上，甲对水平地面压强大于乙对水平地面压强，沿水平方向切去不同厚度，使剩余的厚度相同，剩余的压力相同，则甲、乙切去的质量△m甲　 　△m乙和甲、乙的密度的关系是ρ甲　 　ρ乙。（均选填“＞”、“＜”或“＝”）

22．（3分）最早是由科学家　 　测出了大气压强的数值。在今年“4.14”玉树地震后，救灾人员在玉树地区用普通锅煮鸡蛋时很难煮熟，是因为该地区海拔高，大气压强　 　（选填“大”或“小”），水的沸点　 　（选填“高”或“低”）造成的。
三、实验题（本题共3小题，每空1分，共18分）
23．（6分）2017年11月30日，中国4500米载人潜水器一一“深海勇士”号正式验收交付，4500米深度已经覆盖整个南海的探测，下潜、开发等方面需求。这个消息激发了小芳对“探究液体内部的压强”的兴趣，她进行的实验操作如图1所示。请依据所学知识解决下面几个问题：

（1）实验前，应调整压强计（甲图），使U形管左右两边的液面　 　。
（2）比较丙、丁两图是探究液体压强与　 　的关系
（3）比较乙、丙两图可以得出的结论是　 　。
（4）请举出生活中应用该实验结论的一个事例：　 　。
（5）小芳完成上述实验后，用一“T“形玻璃管对着U形管左边管口吹气，如图2所示，可以看到　 　（填“左”或“右”）管中的液面较高，该实验说明了　 　。
24．（7分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图1所示的实验，请你完成下列内容。

（1）实验过程中，弹簧测力计　 　（选填“必须”或“不必”）沿水平方向拉着物块A做匀速直线运动，此时，滑动摩擦力的大小　 　（选填“大于”、“等于”或“小于”）弹簧测力计的示数；
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是　 　（选填“甲”、“乙”或“丙”）实验；
（3）比较甲、乙两次实验，是为了探究滑动摩擦力大小与　 　是否有关；比较　 　（选填“甲”、“乙”、“丙”或“丁”）两次实验，可以探究滑动摩擦力大小与接触面粗糙程度是否有关；
（4）比较甲、丁两次实验，小明发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，由此得出结论：滑动摩擦力大小与接触面积的大小有关；你认为他的结论是　 　（选填“正确”或“错误”）的；
（5）实验结束后，小明又对实验装置进行了改进，如图2所示，实验后发现效果更好，实验中，小明　 　（选填“一定”、“不一定”或“一定不”）要匀速拉动长木板。
25．（5分）某实验小组的同学对 A、B两根长度相同粗细不同的橡皮筋进行研究，将橡皮筋的一端固定，另一端悬挂钩码（图甲所示），记录橡皮筋受到的拉力大小F皮筋的伸长量△x，多组测量数据做出的图线如图乙所示：

（1）由图乙图象可得出的结论是 　 　；
（2）当在两根橡皮筋上分别都悬挂重力为4N的物体时橡皮筋A的伸长量为 　 　cm；弹簧B的伸长量为 　 　cm．
（3）分别用这两根橡皮筋制成的测力计，则用橡皮筋 　 　制成的测力计量程大；用橡皮筋 　 　制成的测力计测量的精确程度高（选填“A”或“B”）．
四、作图题（每小题2分，共6分）
26．（2分）悬挂的小球摆动到如图所示的位置，请画出这时小球所受重力和拉力的示意图。

27．（2分）在图中画出静止在地面上的物体所受支持力的示意图。

28．（2分）如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。

五、解答题（共2小题，满分13分）
29．（5分）一辆总质量为500kg的小车静止在水平路面上，当用100N水平拉力拉小车时小车未动，用更大的力拉小车，使小车在水平路面上运动，运动的过程中受到的阻力是车重的0.06倍，若g取10N/kg，车轮与地面的总接触面积为0.08m2求：
（1）用100N水平拉力拉小车未动时，小车受到的阻力有多大？
（2）小车运动时，当水平拉力为多大时，小车恰能做匀速直线运动？
（3）小车静止在水平路面时对地面的压强是多大？
30．（8分）如图所示，铁桶重为20N，桶的底面积为100cm2，往桶里倒入8kg的水，水的深度为15cm，平放在面积为1m2的水平台面上（g取10N/kg）。求：
（1）水对桶底的压强；
（2）桶底受到水的压力；
（3）台面受到桶的压强。


2019-2020学年河南省洛阳外国语学校八年级（下）期中物理试卷
参考答案与试题解析
一、选择题（本题共16小题，每小题3分，共48分。第1-14题每小题只有一个选项符合题目要求，第15、16题每小题中有两个选项符合题目要求，全部选对地3分，选对但不全得1分，有选错的得0分）
1．【解答】解：立定跳远测试中，跳起之前，人与地面具有相同的速度。由于惯性，跳起来之后人依然要保持原来的运动状态，在相同的时间内，人转过的距离与地面转过的距离相等，所以无论跳远运动员向那个方向跳起，结果都一样。所以选项A、B、C错误。
故选：D。
2．【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1＝F2．故ABC错误，D正确。
故选：D。
3．【解答】解：
A、力是物体对物体的作用，故产生力的两个物体之间一定发生了作用，故A正确。
B、力是物体对物体的作用，要想产生力，至少要有两个物体，故B错误。
C、力是物体对物体的作用，力不能脱离物体而单独存在，故C错误。
D、相互接触的物体不一定有力的作用，比如并排放置，不相互挤压的桌子，故D错误。
故选：A。
4．【解答】解：
A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的，故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去，故B错误；
C、雪地对滑雪板的支持力和滑雪板对雪地的压力大小相等、方向相反、作用在一条直线上、作用在不同的物体上，故是相互作用力，故C正确；
D、滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误。
故选：C。
5．【解答】解：
A、根据伽利略的斜面实验可以知道，运动的物体最终停下来是因为受到了摩擦阻力的缘故，所以A正确；
B、牛顿第一定律告诉我们一切物体都具有惯性，惯性是物体本身固有的一种性质，不能用“受惯性作用”这样的词语表达，所以B错；
C、张彦同学静止不动，在这是因为他受到平衡力的作用，单杠对他的拉力和他受到的重力是一对平衡力，故C错；
D、重力是由于地球的吸引而使物体受到的力，在地球附近的一切物体都受到重力的作用，与物体的运动状态无关，故D错。
故选：A。
6．【解答】解：
A、在拉力F的作用下，物体M和m一起沿水平方向向左做匀速直线运动，说明两个物体受到的摩擦力与拉力是一对平衡力，所以F和木块M受到的摩擦力大小相等。此选项正确；
B、在M向左匀速直线运动过程中，m与之同时运动，两者处于相对静止状态，所以m与M之间没有摩擦力。此选项错误；
C、木块M受到的重力及m的重力之和与地面对M的支持力是一对平衡力。此选项错误；
D、原来m随M一起运动，若突然撤去水平拉力F，由于摩擦M立刻停止运动；而由于惯性，木块m下部随M停止运动，而上部将保持原来的运动状态，向左倾倒。此选项错误。
故选：A。
7．【解答】解：
①②、在向上拉力F的作用下铁块竖直向上运动，铁块在竖直方向上受竖直向上的拉力与竖直向下的重力（6N）和摩擦力（4N）的作用；向下的合力；
F下＝G+f＝6N+4N＝10N；
由图乙知，在0﹣2s内物体向上做加速运动，拉力F＞F下＝10N；故①错误；
由图乙知，在2﹣6s内物体向上做匀速运动，根据二力平衡，拉力F＝F下＝10N；故②正确；
③在2﹣6s内铁块上做匀速运动，2s﹣6s通过的路程：s＝vt＝3m/s×（6s﹣2s）＝12m，故③正确；
④由图乙知0﹣2s铁块做加速运动，故④错误；
综合分析：②③正确。
故选：B。
8．【解答】解：∵甲和乙是圆柱形容器，
∴对容器底的压力：F＝pS＝ρghS＝ρgV＝mg＝G；
∵m水＝m酒，S甲＞S乙，
∴对容器底的压强：p甲＜p乙。
A、倒入相同质量的水和酒精，压力还是相等，还是水对容器底的压强小，不符合题意，故A错；
B、倒入相同体积的水和酒精，
∵ρ水＞ρ酒精，
∴m水＞m酒精，
这样可以使水对容器底的压力大于酒精对容器底的压力，会使水和酒精对容器底部的压强相等，符合题意，故B正确；
C、抽出相同质量的水和酒精，压力还是相等，还是水对容器底的压强小，不符合题意，故C错；
D、抽出相同体积的水和酒精，使水对容器底的压力小于酒精对容器底的压力，会使水对容器底部的压强更小，不符合题意，故D错
故选：B。
9．【解答】解：（1）甲、乙的液面等高，容器底面积相同，则两种液体体积：V甲＜V乙；﹣﹣﹣﹣﹣﹣﹣①
（2）容器对桌面的压强相等，容器底面积相同，
由p＝可知，桌面受压力相等，
甲、乙两个容器放在水平桌面上，F＝G，两个容器质量相同（容器重相同），则两种液体重相同（质量相同）﹣﹣﹣﹣﹣﹣﹣②
由①②根据密度公式ρ＝可知：ρ甲＞ρ乙；
（3）两容器液面等高，由p＝ρ液gh可知，p甲＞p乙；
故选：B。
10．【解答】解：A、由液体压强公式P＝ρgh知，此时ρ相同，h相同，所以P相同。液体对容器底部的压力F＝ps，s相同，所以F相同，故A不合题意。
B、液体对乙容器底部的压力F＝ps＝ρghs，乙容器对桌面的压力等于乙容器内液体的重力G＝ρgV，因为乙容器上细下粗，所以hs＞V，所以F＞G．故B符合题意。
C、甲容器底部所受液体压强p＝ρgh，甲容器对桌面产生的压强p＝＝，甲容器上下一样，所以h＝，所以甲容器底部所受液体压强等于甲容器对桌面产生的压强，故C不合题意。
D、容器对水平桌面的压强P＝＝，此时G甲＞G乙，s相同，所以p甲＞p乙，故D不合题意。
故选：B。
11．【解答】解：压强的判断：不论正放还是倒放，瓶子中装的都是水，可以不考虑液体密度对压强大小的影响，只从深度方面分析即可，由图可知，倒放时瓶中水的深度较大，根据P＝ρgh可知，水对瓶盖的压强较大，即PB＞PA；
压力的判断：正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，一部分水压的是瓶子的侧壁，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB；
故选：D。
12．【解答】解：
A、甲图，帕斯卡裂桶实验，证明液体压强随深度的增加而增大，故A正确；
B、乙图，向外拉活塞，降低气压，降低了水的沸点，可以使烧杯内刚停止沸腾的水再次沸腾，故B正确；
C、丙图，用吸管喝饮料时，吸管内压强减小，饮料在大气压的作用下把饮料压入嘴里，所以用吸管吸饮料是大气压作用的结果。故C错误；
D、丁图，洗手盘下方弯管的水密封利用了连通器原理，故D正确。
故选：C。
13．【解答】解：根据图象，容器底所受水的压强变化是越来越慢，
当匀速地向某容器内注满水时，压强变化越来越慢，根据p＝ρgh可知，水面升高的高度变化越来越慢，容器的形状是上口大、底小。
A、A选项的锥形瓶，水面升高的高度变化是越来越快，不符合题意
BD、BD选项的烧杯和量筒，水面升高的高度变化是均匀的，不符合题意；
C、C选项的量杯，水面升高的高度变化是越来越慢，符合题意；
故选：C。
14．【解答】解：
由图知，若将阀门K打开后，AB构成连通器，水从容器A向容器B流动，在水不流动时，两容器中液面高度是相同的；
已知A、B为完全相同的两个容器，且原来两水面的高度差△h＝7cm+2cm﹣5cm＝4cm，
所以打开阀门后，两容器中的液面会相平，A液面下降2cm，变为hA＝5cm，B液面上升2cm，变为hB＝7cm，
最后A、B两容器底部受到水的压强之比为：
＝＝＝＝。
故选：C。
15．【解答】解：
A、匀速上升的电梯中，站在粗糙水平地板上的人与电梯之间没有相对运动的趋势，所以不受摩擦力作用；
B、排球向上运动时，受到重力、摩擦力的作用，排球受的合力F合＝G+f； 方向是竖直向下的，故B错误；
C、钢缆对电梯厢的拉力与电梯厢对钢缆的拉力，是一对相互作用力，所以大小相等，故C正确；
D、物块沿斜面匀速下滑时，做匀速直线运动，受到的合力为0，故D正确。
故选：CD。
16．【解答】解：
A、由图像可知，液体压强与深度成正比，所以同种液体的压强随着深度的增加而增大，故A正确；
BC、由图像可知，当A和B两液体的深度相同时，A的压强大于B的压强，根据p＝ρgh可知，A的密度大于B的密度，故B错误，C正确；
D、相同容器中各装满一种液体，则液体的深度相同，因为ρA＞ρB，所以根据p＝ρgh可知，装满A液体时，容器底部受到压强较大，故D错误。
故选：AC。
二、填空题（本题共6小题，每空1分，共15分）
17．【解答】解：球受到网拍施的力，变形了，说明力可以改变物体的形状，网拍受到球施的力，也变形了，这也说明力可以改变物体的形状；
由于网拍对球施力时，网拍也受到了球对它施的力，这说明物体间力的作用是相互的；
球受力的结果运动方向变了、速度大小变了，这都是运动状态变化。
故答案为：发生形变；相互的；运动状态。
18．【解答】解：
熟透了的苹果会自动从树上竖直下落，是因为苹果受到了重力的作用，这个力的施力物体是地球；
泥瓦工人通常用重垂线来检验砌的墙是否竖直，这是根据重力的方向总是竖直向下的原理；只要墙壁与悬挂重物的细线平行或重合，就说明墙壁是竖直的。
故答案为：重力；地球；竖直向下。
19．【解答】解：（1）乙图示，t＝1s时，v＝0，物体静止。
（2）乙图示，4﹣6 s时，物体匀速运动，处于平衡状态，t＝5s时，甲图F＝4N，摩擦力与推力F平衡，大小为4N。
故答案为：静止；4。
20．【解答】解：（1）∵两个物体在水平桌面上，
∴F＝G
∴F甲：F乙＝G甲：G乙＝m甲：m乙＝3：5；
（2）∵S甲：S乙＝1：2
∴p甲：p乙＝：＝＝＝6：5
故答案为：3：5； 6：5
21．【解答】解：（1）因正方体对水平地面的压力和自身的重力相等，
所以，正方体对水平地面的压强p＝＝＝＝＝＝ρgL，
由图可知，L甲＜L乙，
因甲对水平地面压强大于乙对水平地面压强，
所以，ρ甲gL甲＞ρ乙gL乙，则ρ甲＞ρ乙；
（2）沿水平方向切去不同厚度，使剩余的厚度h相同，剩余的压力相同，
由F＝G＝mg＝ρVg＝ρShg＝ρL2hg可得：ρ甲L甲2hg＝ρ乙L乙2hg，即ρ甲L甲2＝ρ乙L乙2，
甲、乙切去的质量分别为：
△m甲＝ρ甲L甲2（L甲﹣h），△m乙＝ρ乙L乙2（L乙﹣h），
由L甲＜L乙可得，（L甲﹣h）＜（L乙﹣h），
由ρ甲L甲2＝ρ乙L乙2和（L甲﹣h）＜（L乙﹣h）可知，△m甲＜△m乙。
故答案为：＜；＞。
22．【解答】解：托里拆利最早测出了大气压的值；
救灾人员在玉树地区用普通锅煮鸡蛋时很难煮熟，是因为该地区海拔高，大气压随高度的增加而减小，并能使水的沸点降低造成的。
故答案为：托里拆利；小；低。
三、实验题（本题共3小题，每空1分，共18分）
23．【解答】解：（1）实验前，应调整压强计（甲图），使U形管左右两边的液面相平；
（2）选用丙、丁两图进行比较，控制深度相同、容器的形状相同，液体的密度不同，要探究液体压强与密度的关系；
（3）比较乙、丙两图可知，在液体密度相同时，深度不同，液体内部的深度越深产生的压强越大，可以得出的结论是在液体密度相同时，液体内部的深度越深产生的压强越大，或液体压强与液体的深度有关；
（4）在液体密度相同时，液体内部的深度越深产生的压强越大，举例：水塔建得高，人吊液体时药瓶要举得高些，水箱要放置在高处，拦河坝上窄下宽等；
（5）小芳完成上述实验后，用一“T“形玻璃管对着形管左边管口吹气，如图2所示，可以看到左管中的液面较高，该实验说明气体流速越大的位置，压强越小。
故答案为：（1）相平； （2）液体密度；（3）在液体密度相同时，液体内部的深度越深产生的压强越大，或液体压强与液体的深度有关；
（4）水塔建得高；（5）左；说明气体流速越大的位置，压强越小。
24．【解答】解：
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数；
（2）由图示四次实验可知，在实验丁中，物体间的压力最小，接触面粗糙程度最小，因此滑动摩擦力最小；
（3）由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，可以应用甲、乙所示实验探究滑动摩擦力大小与压力的关系；
由图乙、丙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，乙、丙所示实验可以探究滑动摩擦力大小与接触面粗糙程度的关系；
（4）由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力不同，由于没有控制物体间的压力相同，他的结论是错误的；
（5）由图戊所示实验可知，拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不需要匀速拉动长木板。
故答案为：（1）必须；等于；（2）甲；（3）压力；乙、丙；（4）错误；（5）不一定。
25．【解答】解：（1）由图乙可知，A橡皮筋在受到的拉力不大于10N的情况下，B橡皮筋在受到的拉力不大于15N的情况下，橡皮筋伸长量△x与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长△x与受到拉力F成正比例函数的关系，FA＝kA△xA，FB＝kB△xB；
（2）由图知，当FA＝5N，△xA＝10cm；FB＝10N，△xB＝10cm，将上面的数据分别代入FA＝kA△xA、FB＝kB△xB，得：kA＝0.5N/cm、kB＝1N/cm，因此FA＝0.5△xA，FB＝△xB，
所以，当在两根橡皮筋上悬挂重力为4N的物体时，橡皮筋A的伸长量为△xA＝cm＝8cm；
橡皮筋B的伸长量为△xA＝cm＝4cm；
（3）测力计是根据在测量范围内，橡皮筋的伸长与受到的接力成正比的原理制成的，由图乙知，A的量程为0﹣10N，B的量程为0﹣15N，则用橡皮筋B制成的测力计量程大；
由图乙可知，在测量范围内，如F＝5N时，用橡皮筋A制成的测力计伸长10cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高。
故答案为：（1）在弹性范围内，橡皮筋的伸长量与所受的拉力成正比；（2）8；4；（3）B；A。
四、作图题（每小题2分，共6分）
26．【解答】解：过球心作竖直向下的重力和沿绳子斜向上的拉力。如图所示：

27．【解答】解：支持力的作用点在物体下边缘的中点上，方向竖直向上，过力的作用点，沿竖直向上的方向画一条带箭头的线段，并用F表示，如图所示：

28．【解答】解：物体受到两个力的作用：重力G和支持力F，作用点都在重心，重力的方向竖直向下，支持力的方向向上，如图所示。

五、解答题（共2小题，满分13分）
29．【解答】解：
（1）当小车静止时，小车在水平方向上受到的阻力与拉力大小相同，是一对平衡力，故阻力的大小为100N；
（2）由此题知，在水平路面上运动的过程中，受到的阻力是车重的0.06倍，故当小车恰能做匀速直线运动时，小车受到的拉力：
F＝f＝0.06G＝0.06mg＝0.06×500kg×10N/kg＝300N；
（3）车的质量m＝500kg，
其重力G＝mg＝500kg×10N/kg＝5000N，
轿车静止时，对水平地面的压力：
F压＝G＝5000N，
受力面积，即车轮与地面的总接触面积S＝0.08m2，
对水平地面的压强：
p＝＝＝6.25×104Pa；
答：（1）用100N水平拉力拉小车未动时，小车受到的阻力有100N；
（2）小车运动时，当水平拉力为300N时，小车恰能做匀速直线运动；
（3）小车静止在水平路面时对地面的压强是6.25×104Pa。
30．【解答】解：
（1）水对桶底的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.15m＝1500Pa；
（2）S＝100cm2＝1.0×10﹣2m2，
由p＝得桶底受到水的压力：
F＝pS＝1500Pa×1.0×10﹣2m2＝15N；
（3）台面受到的压力：
F＝G桶+G水＝G桶+m水g＝20N+8kg×10N/kg＝20N+80N＝100N，
台面受到的压强：
p′＝＝＝10000Pa。
答：（1）水对桶底的压强为1500Pa；
（2）桶底受到水的压力为15N；
（3）台面受到桶的压强为10000Pa。
