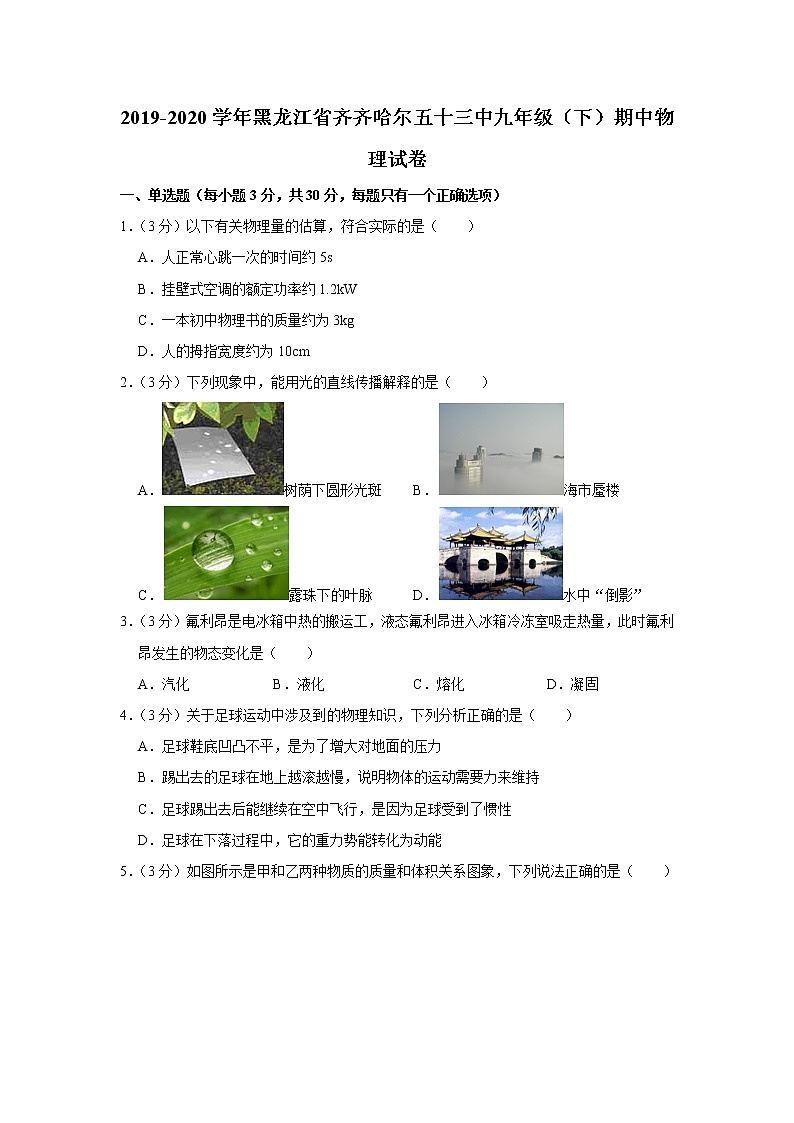

2019-2020学年黑龙江省齐齐哈尔五十三中九年级（下）期中物理试卷
一、单选题（每小题3分，共30分，每题只有一个正确选项）
1．（3分）以下有关物理量的估算，符合实际的是（　　）
A．人正常心跳一次的时间约5s
B．挂壁式空调的额定功率约1.2kW
C．一本初中物理书的质量约为3kg
D．人的拇指宽度约为10cm
2．（3分）下列现象中，能用光的直线传播解释的是（　　）
A．树荫下圆形光斑 B．海市蜃楼
C．露珠下的叶脉 D．水中“倒影”
3．（3分）氟利昂是电冰箱中热的搬运工，液态氟利昂进入冰箱冷冻室吸走热量，此时氟利昂发生的物态变化是（　　）
A．汽化 B．液化 C．熔化 D．凝固
4．（3分）关于足球运动中涉及到的物理知识，下列分析正确的是（　　）
A．足球鞋底凹凸不平，是为了增大对地面的压力
B．踢出去的足球在地上越滚越慢，说明物体的运动需要力来维持
C．足球踢出去后能继续在空中飞行，是因为足球受到了惯性
D．足球在下落过程中，它的重力势能转化为动能

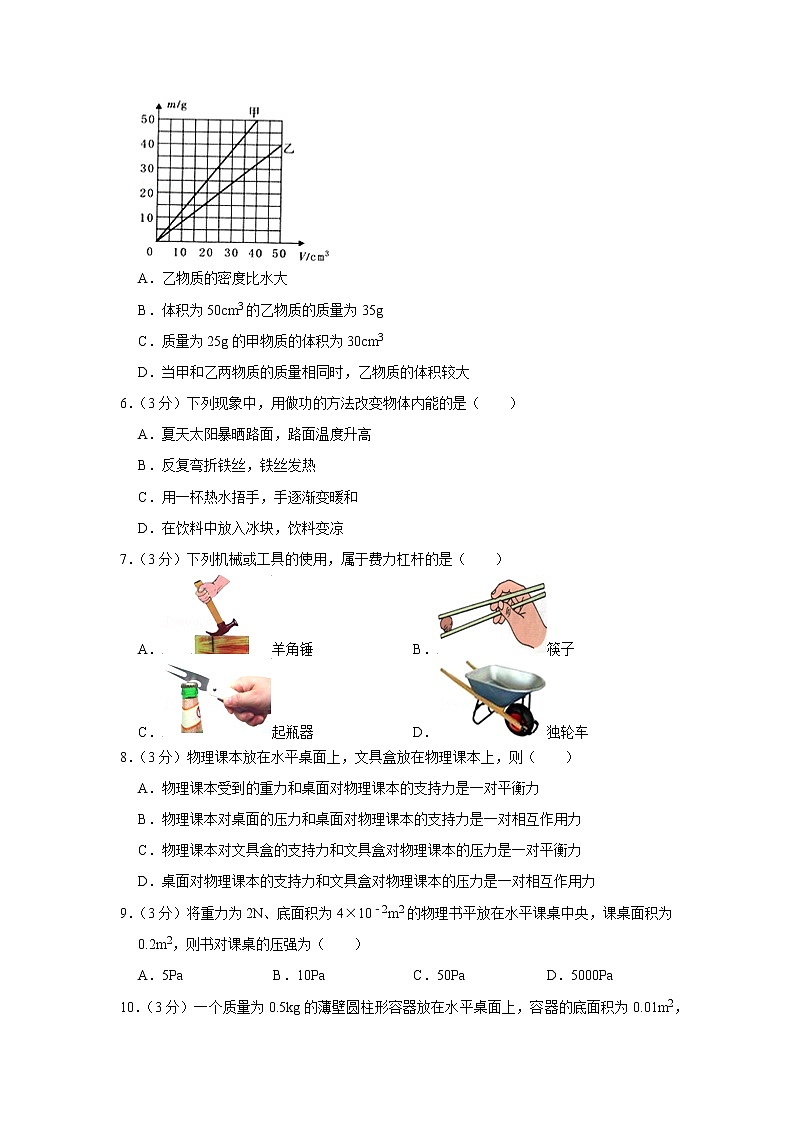

5．（3分）如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（　　）

A．乙物质的密度比水大
B．体积为50cm3的乙物质的质量为35g
C．质量为25g的甲物质的体积为30cm3
D．当甲和乙两物质的质量相同时，乙物质的体积较大
6．（3分）下列现象中，用做功的方法改变物体内能的是（　　）
A．夏天太阳暴晒路面，路面温度升高
B．反复弯折铁丝，铁丝发热
C．用一杯热水捂手，手逐渐变暖和
D．在饮料中放入冰块，饮料变凉
7．（3分）下列机械或工具的使用，属于费力杠杆的是（　　）
A．羊角锤 B．筷子
C．起瓶器 D．独轮车
8．（3分）物理课本放在水平桌面上，文具盒放在物理课本上，则（　　）
A．物理课本受到的重力和桌面对物理课本的支持力是一对平衡力
B．物理课本对桌面的压力和桌面对物理课本的支持力是一对相互作用力
C．物理课本对文具盒的支持力和文具盒对物理课本的压力是一对平衡力
D．桌面对物理课本的支持力和文具盒对物理课本的压力是一对相互作用力
9．（3分）将重力为2N、底面积为4×10﹣2m2的物理书平放在水平课桌中央，课桌面积为0.2m2，则书对课桌的压强为（　　）
A．5Pa B．10Pa C．50Pa D．5000Pa

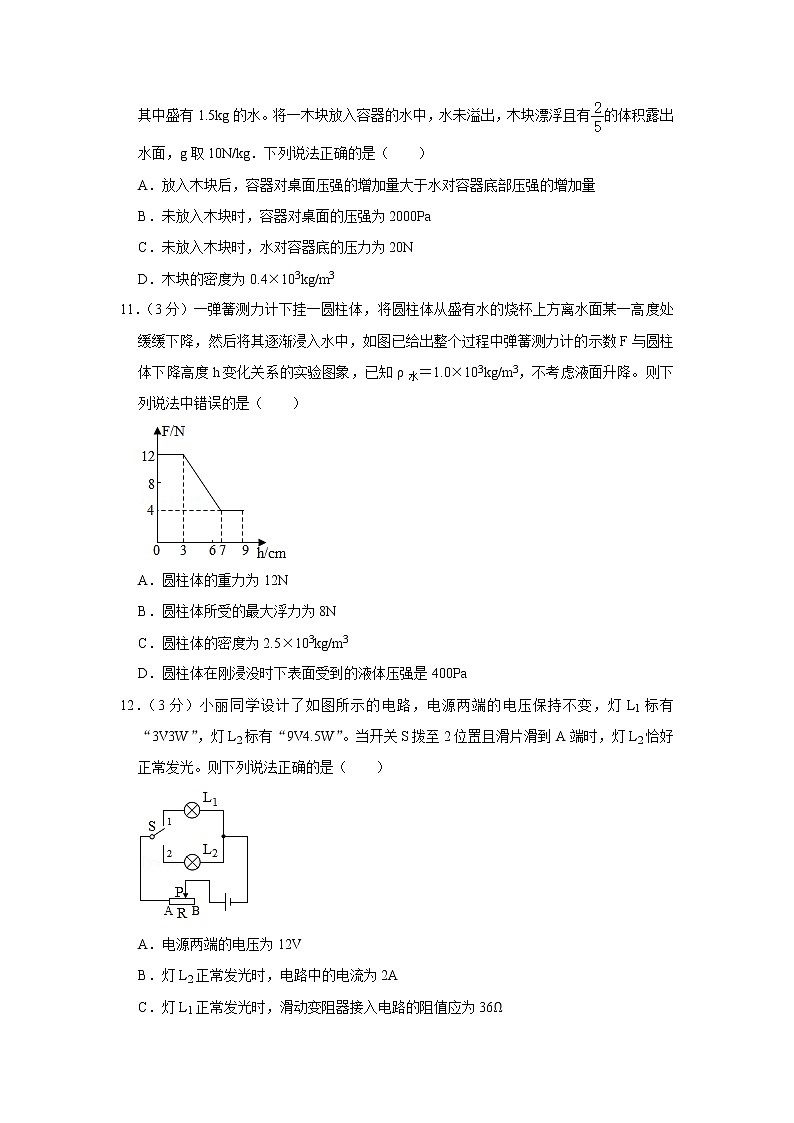

10．（3分）一个质量为0.5kg的薄壁圆柱形容器放在水平桌面上，容器的底面积为0.01m2，其中盛有1.5kg的水。将一木块放入容器的水中，水未溢出，木块漂浮且有的体积露出水面，g取10N/kg．下列说法正确的是（　　）
A．放入木块后，容器对桌面压强的增加量大于水对容器底部压强的增加量
B．未放入木块时，容器对桌面的压强为2000Pa
C．未放入木块时，水对容器底的压力为20N
D．木块的密度为0.4×103kg/m3
11．（3分）一弹簧测力计下挂一圆柱体，将圆柱体从盛有水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中，如图已给出整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的实验图象，已知ρ水＝1.0×103kg/m3，不考虑液面升降。则下列说法中错误的是（　　）

A．圆柱体的重力为12N
B．圆柱体所受的最大浮力为8N
C．圆柱体的密度为2.5×103kg/m3
D．圆柱体在刚浸没时下表面受到的液体压强是400Pa
12．（3分）小丽同学设计了如图所示的电路，电源两端的电压保持不变，灯L1标有“3V3W”，灯L2标有“9V4.5W”。当开关S拨至2位置且滑片滑到A端时，灯L2恰好正常发光。则下列说法正确的是（　　）

A．电源两端的电压为12V
B．灯L2正常发光时，电路中的电流为2A
C．灯L1正常发光时，滑动变阻器接入电路的阻值应为36Ω
D．灯L1、L2分别正常发光时，两次电路的总功率之比为2：1
13．（3分）对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（　　）

A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
14．（3分）妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是（　　）
A．W1：W2＝1：1 B．W1：W2＝2：3 C．P1：P2＝1：1 D．P1：P2＝2：3
15．（3分）如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图象如图乙，下列说法正确的是（　　）

A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．R0两端的电压变化范围为6V～18V
二、多选题（每小题3分共12分每小题有2个或2个以上正确选项）
（多选）16．（3分）关于电和磁，以下说法正确的是（　　）
A．通电导线周围存在磁场
B．发电机是利用电磁感应现象制成的
C．直流电动机是把机械能转化为电能的装置
D．地球是个巨大的磁体，地磁的N极在地理的南极附近
（多选）17．（3分）下列说法正确的是（　　）
A．物体吸收热量，其温度一定升高
B．金属块很难被压缩，这表明分子间存在相互作用的斥力
C．打扫卫生时房间内尘土飞扬，这种现象说明分子在不停地做无规则运动
D．内陆地区比沿海地区昼夜温差大，原因之一是砂石的比热容比水的比热容小
（多选）18．（3分）下列说法中正确的是（　　）
A．只要有力对物体做功，物体的机械能就改变
B．打排球传球后，球在上升到最高点时，处于平衡状态
C．漂浮在水面上的木块，木块底部受到水的压力等于木块排开水的重力
D．跳水运动员起跳时，跳板向下弯，人对跳板的作用力与跳板对人的作用力大小相等
（多选）19．（3分）如图，电源电压恒为4.5V，灯泡L标有“3V 0.9A”字样，在不损害电路元件的情况下，下列判断正确的是（　　）

A．该电路的最大功率是4.05W
B．滑动变阻器的阻值可以调到零
C．滑片向左移动时，电压表示数变大
D．滑片向右移动时，灯泡消耗的功率变小
三、填空题（每空2分，共22分）
20．（2分）光　 　（填“是”或“不是”）电磁波，电磁波在真空中的传播速度为　 　km/s。
21．（2分）矫正远视眼的眼镜的镜片应选用　 　透镜。（选填“凸”或“凹”）
22．（2分）某同学在烧杯中装入质量为100g、初温为20℃的水，然后用酒精灯给水加热一段时间后，水的温度升高50℃，此过程中水的内能增加了　 　J。
23．（2分）小刚用照相机给小丽拍照。拍完全身照后，想再拍一张半身照。如果小丽站在原地不动，小刚应该　 　小丽（选填“靠近”或“远离”）。
24．（4分）如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定。当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍然静止。在此过程中，条形磁铁受到的摩擦力的大小　 　（填“变大”或“变小”或“不变”）方向如何？　 　。

25．（4分）注射器的针头做得很尖，其目的是为了增大 　 　；注射器能将药液吸入针筒是利用了 　 　的作用。

26．（2分）如图甲所示，粗糙程度相同的水平地面上放一重25N的物体A，用水平拉力F作用于A物体，拉力F的大小与时间t的关系图像如图乙所示，A物体运动速度v与时间t的关系图像如图丙所示，由图像可知，物体受到的滑动摩擦力是　 　N。

27．（4分）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数　 　。电压表V与电流表A示数的比值　 　。（均选填“变大”、“变小”或“不变”）

四、实验探究（每空2分，共22分）
28．（12分）小明用如图甲所示实验装置探究a、b两种液体的吸热能力，在两个相同的烧瓶内分别接入电阻丝，装入质量相等的a、b两种液体，并分别插入温度计。

（1）实验中选用的两根电阻丝的阻值应　 　（选填“相同”或“不同”）。
（2）实验中，用　 　（选填“A”或“B”）间接反映液体吸收热量的多少。
A．通电时间
B．温度计示数的变化量
（3）下表是某次的实验数据，液体a加热后的温度如图乙所示。分析可知，　 　（选填“a”或“b”）液体的吸热能力较强。

质量（g）
加热前温度（℃）
加热时间（min）
加热后温度（℃）
液体a
150
20
10

液体b
150
20
10
35
（4）如果在两烧瓶中分别装入质量相等的煤油，并接入两根阻值不同的电阻丝，就可用这个装置来探究电流产生的热量与　 　的关系（填“电流”或“电阻”）。
29．（3分）在测“3.8V”小灯泡电功率实验中：

（1）请你用笔画线代替导线，将甲图实物连接完整。
（2）电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是　 　。
（3）排除故障后，当灯泡正常发光时，电流表的示数如图乙为　 　A，灯泡额定功率为　 　W。
（4）图丙所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是　 　。
五、综合应用（每题7分，共14分）
30．（3分）蛟龙号”创造了“中国深度”﹣﹣下潜7062m．今年“蛟龙号”将远赴印度洋探索2700m深处活火山的奥秘。已知：海水密度ρ＝1.03×103kg/m3，声音在海水中的传播速度是1500m/s，取g＝10N/kg．问：（1）“蛟龙号”下潜到2700m深度时受到的海水的压强是多少？
（2）电磁波传播速度大，但是在海水中的传输距离是短。母船与“蛟龙号”信息传递要借助于声呐。在2700m深处的“蛟龙号”收到正上方母船的指令需要多长时间？
（3）“蛟龙号”到达海底扔掉部分配重后，排开的水所受的重力是5×103N，它受到的浮力是多少？
（4）任务完成后，起重机把重2.2×105N的“蛟龙号”吊到母船上，起重机滑轮装置原理如图乙，在滑轮装置作用下，“蛟龙号”离开水面后缓慢竖直上升10m后到达甲板，绳子自由端的拉力为68750N，移动的距离是40m，则滑轮装置的机械效率是多少？

31．（3分）小峻家中有一个浴足盆，其部分铭牌信息如表格所示，图甲为浴足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，浴足盆的挡位不同。求：
型号
MLJY﹣01
额定电压
220V
额定加热功率
880W
额定保温功率
100W
（1）额定加热电流；
（2）R1和R2的阻值各为多少欧？
（3）在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态1min，电能表（如图乙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少瓦？


2019-2020学年黑龙江省齐齐哈尔五十三中九年级（下）期中物理试卷
参考答案与试题解析
一、单选题（每小题3分，共30分，每题只有一个正确选项）
1．【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．故此选项不符合实际；
B、壁挂式空调的额定功率较大，在1200W＝1.2kW左右。故此选项符合实际；
C、物理课本的质量约为300g＝0.3kg左右。故此选项不符合实际；
D、中学生的拳头宽度约10cm，拇指宽度在1cm左右。此选项不符合实际。
故选：B。
2．【解答】解：A、树荫下圆形光斑，是太阳通过树叶的空隙成的像，是小孔成像现象，属于光的直线传播，符合题意；
B、海市蜃楼是一种光学幻景，是地球上物体反射的光经密度不均匀的大气折射而形成的虚像，不符合题意；
C、露珠是圆形的，露珠下的叶脉看起来较大，是凸透镜的成像现象，不符合题意；
D、水中的“倒影”，是房子在水面成的虚像，是光的反射现象，不符合题意。
故选：A。
3．【解答】解：液态的氟利昂在冰箱冷冻室内吸收热量，所以发生的状态变化是汽化。
故选：A。
4．【解答】解：A、足球鞋底凹凸不平，是在压力一定时，通过增大接触面的粗糙程度、来增大摩擦力。故A错误；
B、踢出去的足球在地上越滚越慢，是因为受到摩擦阻力的作用，说明力可以改变物体的运动状态，不能说明物体的运动需要力来维持；故B错误；
C、足球踢出去后能继续在空中飞行，是因为足球具有惯性，仍要保持原来的运动状态，惯性不是力，不能说受到惯性，故C错误；
D、足球在下落过程中，质量不变，速度越来越大，高度不断降低，动能变大，势能变小，它的重力势能转化为动能。故D正确。
故选：D。
5．【解答】解：图象的横轴表示体积，纵轴表示质量，
A、由图可知，乙物质的密度ρ乙＝＝＝0.8g/cm3＜ρ水，故A错误；
B、由图可知，体积为50cm3的乙物质的质量为40g，故B错误；
C、由图可知，质量为25g的甲物质的体积为20cm3，故C错误；
D、由图可知，当甲和乙两物质的质量相同时，乙物质的体积较大。故D正确。
故选：D。
6．【解答】解：A、夏天太阳暴晒路面，路面温度升高，是通过热传递改变物体的内能，不符合题意；
B、反复弯折铁丝，铁丝发热，机械能转化为手的内能，是通过做功的方式改变物体的内能，符合题意；
C、用一杯热水捂手，手逐渐变暖和，通过热传递的方式改变物体的内能，不符合题意；
D、在饮料中放入冰块，饮料变凉，通过热传递的方式改变物体的内能，不符合题意。
故选：B。
7．【解答】解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；
故选：B。
8．【解答】解：
A、物理课本受到的重力和桌面对物理课本的支持力二者大小不相等，不是一对平衡力。故A错误；
B、物理课本对桌面的压力和桌面对物理课本的支持力大小相等、方向相反、作用在两个物体上，作用在同一条直线上，是一对相互作用力，故B正确；
C、物理课本对文具盒的支持力和文具盒对物理课本的压力是作用在两个物体上，不是一对平衡力，故C错误；
D、桌面对物理课本的支持力和文具盒对物理课本的压力是作用在同一个物体上的两个力，且大小不相等，不是一对相互作用力，故D错误。
故选：B。
9．【解答】解：书对课桌的压力：
F＝G＝2N，
书对课桌的压强：
p＝＝＝50Pa。
故选：C。
10．【解答】解：A、放入木块后，容器对桌面的压力的增加量等于木块自身的重力，即容器对桌面的压强的增加量为：；
放入木块后，木块漂浮，水对容器底的压力的增加量等于木块的重力，即水对容器底的压强的增加量为：；
比较可知，放入木块后，容器对桌面压强的增加量等于水对容器底部压强的增加量；
故A选项错误；
B、容器对桌面的压力：F＝G容器+G水＝（0.5kg+1.5kg）×10N/kg＝20N，
容器对桌面的压强为：p＝＝＝2000Pa；
故B选项正确；
C、水对容器底的压力：F′＝G水＝1.5kg×10N/kg＝15N；
故C选项错误；
D、木块漂浮：F浮＝G排＝ρ水V排g＝﹣﹣﹣﹣①，
F浮＝G物＝ρ物V物g﹣﹣﹣﹣②，
联立①②，整理得，
＝×1.0×103kg/m3＝0.6×103kg/m3。
故D选项错误。
故选：B。
11．【解答】解：A、由图象可知，当h＝0时，弹簧测力计示数为12N，此时圆柱体处于空气中，根据二力平衡条件可知，G＝F拉＝12N，故该选项说法正确，不符合题意；
B、由图象可知物体完全浸没后排开水的体积不再改变，受到的浮力不再改变，则圆柱体受到的浮力F浮＝G﹣F＝12N﹣4N＝8N．故该选项说法正确，不符合题意；
C、∵F浮＝ρ水gV排
∴V物＝V排＝＝＝8×10﹣4m3，
由公式G＝mg可求出物体的质量m＝＝＝1.2kg，
则圆柱体密度ρ物＝＝＝1.5×103kg/m3。
故该选项说法不正确，符合题意；
D、由图象可知，圆柱体在刚浸没时，下表面所处的深度为h＝4cm＝0.04m，因此受到的液体压强P＝ρ水gh＝1.0×103kg/m3×10N/kg×0.04m＝400Pa，故该选项说法正确，不符合题意。
故选：C。
12．【解答】解：（1）当开关拨至2位置且滑片滑到A端时，等效电路图如下图所示：

∵灯L2恰好正常发光，
∴电源的电压U＝U2＝9V，故A不正确；
此时电路中的电流I＝＝＝0.5A，故B不正确；
此时电路的总功率即为电灯的额定功率P＝P2＝0.45W；
（2）当开关拨至1位置时，等效电路图如下图所示：

∵L1正常发光时，U1＝3V，P1＝3W，
∴电路中的电流I′＝＝＝1A，
滑动变阻器两端的电压U滑＝U﹣U1＝9V﹣3V＝6V，
滑动变阻器接入电路的阻值R滑＝＝＝6Ω，故C不正确；
电路的总功率P′＝UI′＝9V×1A＝9W，
所以当灯L1、L2分别正常发光时，两次电路的总功率之比为：
P′：P＝9W：4.5W＝2：1，故D正确。
故选：D。
13．【解答】解：A、这种现象电流会从人的右手边到左手边回到零线。相当于人是一个负载。不存在漏电，所以漏电保护器不会起作用。另外这种触电方式由于电流流经了心脏，是很危险的，会造成人体的触电事故。故A正确，但不符合题意；
B、电流直接由人体流入大地，造成电路电流过大，且火线与零线的电流不平衡，漏电保护器会自动断开，起到保护作用，人体会发生触电事故；
故B错误，符合题意；
C、甲、乙两种触电发生，都不会使电路中的电流过大，所以两种情况的触电，空气开关都不起作用；C选项正确，不符合题意；
D、当电路发生短路时，空气开关会自动切断电路，起到保护作用，故D正确，但不符合题意。
故选：B。
14．【解答】解：
由题可知，妈妈与小明爬山的高度相同，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，
AB、由W＝Gh可得，妈妈和小明克服重力做功之比：
＝＝＝，故AB错误；
CD、由P＝可得，妈妈和小明克服重力做功的功率之比：
＝＝×＝×＝，故C错误，D正确。
故选：D。
15．【解答】解：
A、由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流；
当R阻值从0增大到60Ω，R的阻值增大，总电阻增大，由欧姆定律可知，电路中的电流变小，即电流表示数变小；由U＝IR可知，定值电阻R0的电压变小，根据串联电路电压的规律，传感器R两端的电压增大，即电压表示数变大，故A错误；
B、由题知，电阻式传感器的阻值从0变为60Ω，传感器消耗的电功率与通过它的电流关系图象如图乙所示；
由图乙可知，通过传感器的电流最小为0.2A时，由欧姆定律可知电路中的总电阻最大，传感器的电阻最大为60Ω；
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I（R0+R）＝0.2A×（R0+60Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
当R＝0Ω时，电路为R0的简单电路，此时电路中的电流最大，由图乙可知最大电流I′＝0.6A，
则电源的电压：
U＝I′R0＝0.6A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源的电压不变，所以，0.2A×（R0+60Ω）＝0.6A×R0，
解得：R0＝30Ω，
电源的电压：U＝I′R0＝0.6A×30Ω＝18V，故B错误；
C、当电流为0.6A时，电路为R0的简单电路，1s内电路消耗的电能为：
W＝t＝×1s＝10.8J，故C错误；
D、由B知，通过传感器的电流最小为0.2A，此时传感器的电阻最大为60Ω；
由欧姆定律可得，传感器的电压：U1＝IR＝0.2A×60Ω＝12V，
根据串联电路电压的规律，此时R0两端的电压为：U0＝U﹣U1＝18V﹣12V＝6V，
当R＝0Ω时，电路为R0的简单电路，R0两端的电压即为电源电压18V，
所以，R0两端的电压变化范围为6V～18V，故D正确。
故选：D。
二、多选题（每小题3分共12分每小题有2个或2个以上正确选项）
16．【解答】解：A、根据奥斯特实验可知，通电导线周围存在磁场，故A正确；
B、发电机是利用电磁感应现象制成的，说法正确；
C、直流电动机是把电能转化为机械能的装置，故C错误；
D、地球是个巨大的磁体，地磁的N极在地理的南极附近，说法正确。
故选：ABD。
17．【解答】解：A、晶体熔化时，吸收热量，但温度不变，故A错误；
B、金属块很难被压缩，这表明分子间存在相互作用的斥力，故B正确；
C、打扫卫生时房间内尘土飞扬，这是物体的机械运动，不是分子的运动，故C错误；
D、内陆地区比沿海地区昼夜温差大，原因之一是砂石的比热容比水的比热容小，故D正确。
故选：BD。
18．【解答】解：
A、有力对物体做功，物体的机械能不一定改变，例如用水平推力推着物体在水平面上做匀速直线运动，物体的质量、速度和高度都不改变，则动能和势能都不改变，故机械能是不变的，故A错误；
B、打排球传球后，球在上升到最高点时，只受到重力作用；不受平衡力，故没有处于平衡状态，故B错误；
C、浮力就是物体上下两个表面受到的液体的压力差，漂浮在水面上的木块，其上表面受到的水的压力为零，故其下表面受到的水的压力等于浮力，由阿基米德原理可知木块底部受到水的压力等于木块排开水的重力，故C正确；
D、跳水运动员起跳时，跳板向下弯，人对跳板的作用力与跳板对人的作用力是一对相互作用力，大小相等，故D正确。
故选：CD。
19．【解答】解：由图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压；
A、灯泡L标有“3V 0.9A”字样，则灯泡的额定电流为0.9A，
在不损坏电路元件的情况下，电路中的最大电流：I最大＝I额＝0.9A，
该电路的最大功率：P最大＝UI最大＝4.5V×0.9A＝4.05W，故A正确；
B、若滑动变阻器的阻值调到零，此时为灯泡的简单电路，则灯泡两端电压UL＝U＝4.5V，而灯泡的额定电压为3V，UL＞U额，灯泡会烧坏，所以滑动变阻器的阻值不能调到零，故B错误；
C、由图知，滑片向左移动时，滑动变阻器接入电路的电阻减小，根据串联电路的分压规律可知，滑动变阻器分得的电压变小，即电压表示数变小，故C错误；
D、由图知，滑片向右移动时，滑动变阻器接入电路的电阻增大，电路的总电阻增大，电源电压不变，由I＝知，电路中电流减小，由电功率公式P＝I2R可知，灯泡消耗的功率变小。故D正确。
故选：AD。
三、填空题（每空2分，共22分）
20．【解答】解：光是电磁波，电磁波在真空中的传播速度为3×108m/s＝3×105km/s。
故答案为：是；3×105。
21．【解答】解：远视眼的晶状体太薄或眼球太短，使像成在视网膜的后方，要增大对光线的会聚能力，需要凸透镜。
故答案为：凸。
22．【解答】解：
水的质量m＝100g＝0.1kg，
水吸收的热量：
△Q＝Q吸＝cm△t＝4.2×103J/（kg•℃）×0.1kg×50℃＝2.1×104J，即水的内能的增加量为2.1×104J.
故答案为：2.1×104.
23．【解答】解：拍完全身照后，想再拍一张半身照，由于半身像比全身像要大，所以需减小物距，增大像距，即小丽站在原地不动，小刚应该靠近小丽。
故答案为：靠近。
24．【解答】解：由图可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极，右端为S极；根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；
条形磁铁在向左吸引力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡排斥力，当滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，所以电磁铁的磁性增强，电磁铁对条形磁铁的排斥力增大；由于条形磁铁仍然静止，摩擦力始终等于电磁铁的排斥力，所以摩擦力也随之增大。
故答案为：变大；水平向左。
25．【解答】解：由公式p＝可知，注射器的针头做得很尖，
是在压力一定时，通过减小受力面积来增大压强的。
注射器能将药液吸入针筒是因为针筒内的气压减小，外界大气压把药液压入针筒。
故答案为：压强；大气压。
26．【解答】解：由图乙可知，物体在6s～9s内做匀速直线运动，此过程中受到的拉力是6N，因物体处于平衡状态，
所以，物体受到的滑动摩擦力f＝F＝6N；
故答案为：6。
27．【解答】解：
由电路图可知，R1和R2并联，电压表测量并联支路电压（电源电压），电流表A1测R2支路的电流，电流表A2测R1支路的电流，A测量干路的电流；
由于电源的电压不变，所以电压表V的示数不变；
因为并联电路中各支路独立工作、互不影响，所以滑片移动时通过R2的电流不变，即电流表A1的示数不变；
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，
因为并联电路中各支路两端的电压相等，根据欧姆定律可知，通过变阻器R1的电流变小；
根据并联电路的电流特点可知，干路电流表A示数也变小；
因为电压表示数不变，A的示数变小，所以电压表V与电流表A示数的比值变大。
故答案为：不变；变大。
四、实验探究（每空2分，共22分）
28．【解答】解：（1）甲中两电阻丝串联，通过的电流相同和通电时间相同，为控制吸热相同，根据Q＝I2Rt，实验中选用的两根电阻丝的阻值应相同；
（2）根据转换法，实验中，用通电时间间接反映液体吸收热量的多少，故选A；
（3）图乙中温度计分度值为1℃，示数为48℃＞35℃，吸收相同的热量，b液体温度升高的少，则b液体的吸热能力较强；
（4）如果在两烧瓶中分别装入质量相等的煤油，并接入两根阻值不同的电阻丝，通过的电流相同，通电时间相同，就可用这个装置来探究电流产生的热量与电阻的关系。
故答案为：（1）相同；（2）A；（3）b；（4）电阻。
29．【解答】解：（1）滑动变阻器已接了上面一个接线柱，还需接下面一个接线柱。电压表与灯泡并联，由于灯泡的额定电压为3.8V，所以电压表应选择0～15V的量程。
电路如图。
。
（2）灯泡不亮，电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的灯泡出现了断路。
（3）根据实际情况，电路中的电流不会很大，所以电流表选择的是0～0.6A的量程，分度值为0.02A，所以电流表的读数为0.3A。
P＝UI＝3.8V×0.3A＝1.14W。
（4）此题因为没有电压表，所以应将电阻与灯泡并联，要得知小灯泡正常发光，必须使灯泡两端的电压等于3.8V，根据并联电路的电压相等，当电阻两端的电压为3.8V时，通过它的电流为I＝，所以电流表的接法中既能直接单独测出电阻的电流，又能间接测出通过灯泡的电流。A中无法得知小灯泡是否正常发光，所以不正确；B无法得知灯泡两端的电压是否为3.8V，所以不正确；C电流表可直接与电阻串联，可根据I＝得知两端的电压是否为3.8V，所以C正确；D电路在接法上与A类似，所以不正确。
故答案为：（1）见上图；（2）灯泡断路；（3）0.3；1.14；（4）C。
五、综合应用（每题7分，共14分）
30．【解答】解：（1）蛟龙号壳体受到海水的压强：
p＝ρgh＝1.03×103kg/m3×10N/kg×2700m＝2.781×107Pa；
（2）由v＝可得，“蛟龙号”收到正上方母船的指令需要的时间：
t＝＝＝1.8s；
（3）“蛟龙”号受到的浮力等于它排开海水的重力，则受到的浮力：
F浮＝G＝5×103N；
（4）滑轮组承担物体重力的绳子股数：n＝＝4，
由η＝＝＝＝得，滑轮装置的机械效率：
η＝×100%＝×100%＝80%。
答：（1）“蛟龙号”下潜到2700m深度时受到的海水的压强是2.781×107Pa；
（2）在2700m深处的“蛟龙号”收到正上方母船的指令需要1.8s；
（3）“蛟龙号”到达海底扔掉部分配重后，排开的水所受的重力是5×103N，它受到的浮力是5×103N；
（4）滑轮装置的机械效率是80%。
31．【解答】解：
（1）由表中数据知，浴足盆的额定加热功率880W，
由P＝UI可得，额定加热电流：
I加热＝＝＝4A；
（2）由电路图知，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由P＝可知，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。
由欧姆定律可得R2的阻值：R2＝＝＝55Ω，
保温状态下，由串联电路的特点和P＝可得总电阻：R总＝＝＝484Ω，
则R1＝R总﹣R2＝484Ω﹣55Ω＝429Ω；
（3）由图乙可知，电能表上标有3000r/kW•h，3000r/kW•h表示每消耗1kW•h的电能，电能表的表盘就转过3000r，
则表盘转过30转时，浴足盆消耗的电能：W＝kW•h×30＝kW•h；
此时浴足盆加热的实际电功率：P实＝＝＝0.6kW＝600W。
答：（1）额定加热电流为4A；
（2）R1和R2的阻值分别为429Ω和55Ω；
（3）在用电高峰期，浴足盆加热的实际电功率为600W。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/8 18:46:58；用户：小吴老师；邮箱：orFmNt0PUPN61rW1YowPH0yM1Das@weixin.jyeoo.com；学号：28286588
