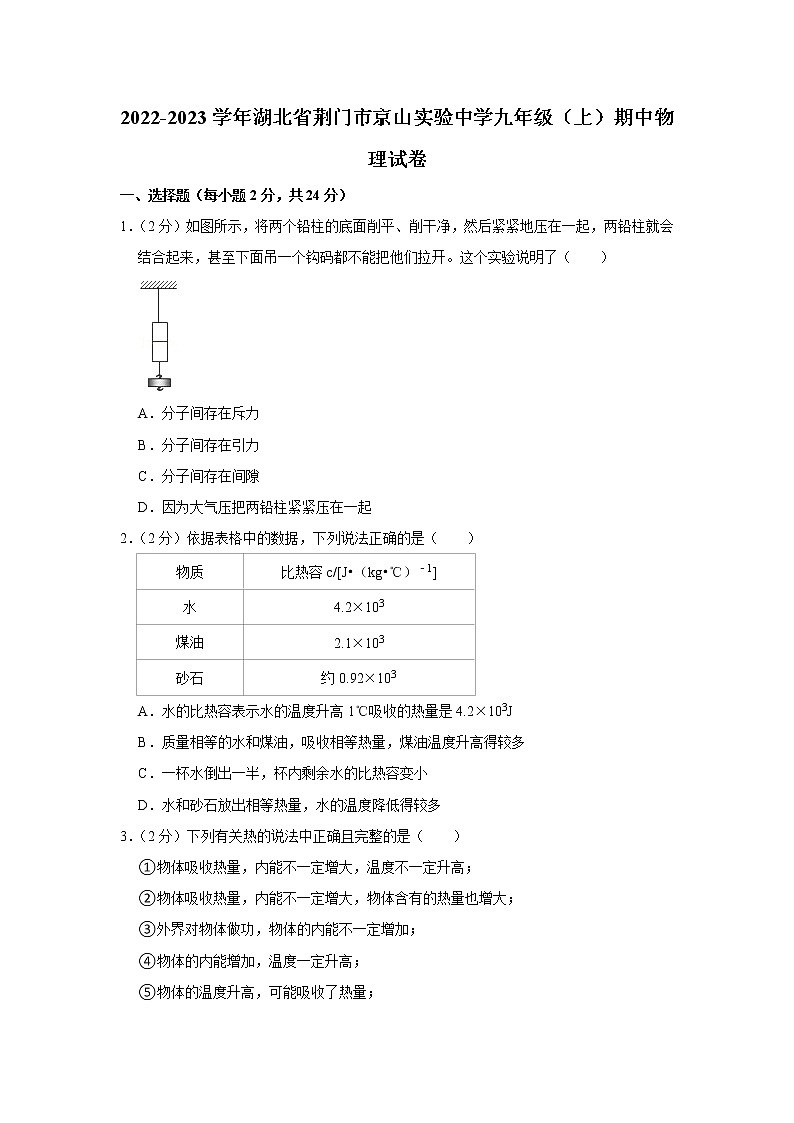

2022-2023学年湖北省荆门市京山实验中学九年级（上）期中物理试卷
一、选择题（每小题2分，共24分）
1．（2分）如图所示，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两铅柱就会结合起来，甚至下面吊一个钩码都不能把他们拉开。这个实验说明了（　　）

A．分子间存在斥力
B．分子间存在引力
C．分子间存在间隙
D．因为大气压把两铅柱紧紧压在一起
2．（2分）依据表格中的数据，下列说法正确的是（　　）
物质
比热容c/[J•（kg•℃）﹣1]
水
4.2×103
煤油
2.1×103
砂石
约0.92×103
A．水的比热容表示水的温度升高1℃吸收的热量是4.2×103J
B．质量相等的水和煤油，吸收相等热量，煤油温度升高得较多
C．一杯水倒出一半，杯内剩余水的比热容变小
D．水和砂石放出相等热量，水的温度降低得较多
3．（2分）下列有关热的说法中正确且完整的是（　　）
①物体吸收热量，内能不一定增大，温度不一定升高；
②物体吸收热量，内能不一定增大，物体含有的热量也增大；
③外界对物体做功，物体的内能不一定增加；
④物体的内能增加，温度一定升高；
⑤物体的温度升高，可能吸收了热量；
⑥物体的温度升高，内能一定增大；
⑦温度高的物体内能一定比温度低的物体的内能大；
⑧在热传递的过程中，温度可以从内能小的物体传到内能大的物体。
A．①③⑤⑥ B．①②③⑤⑥ C．①③⑤⑥⑧ D．④⑤⑥⑦⑧

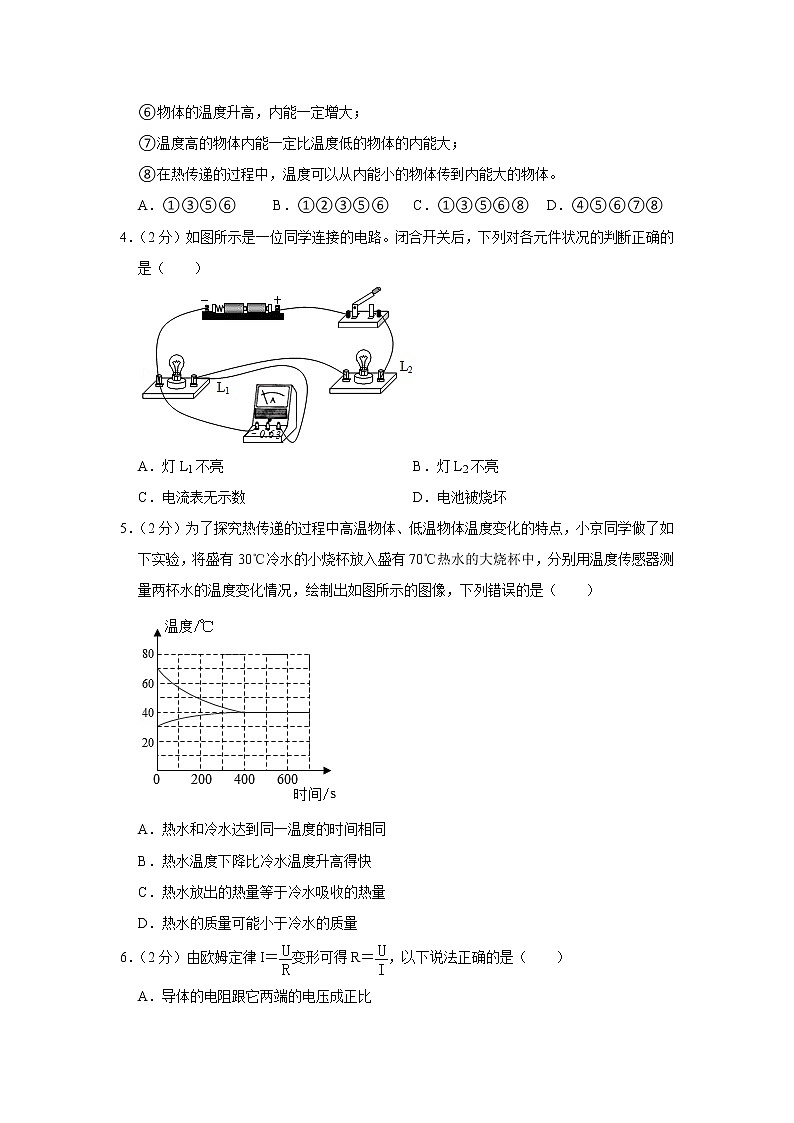

4．（2分）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮
C．电流表无示数 D．电池被烧坏
5．（2分）为了探究热传递的过程中高温物体、低温物体温度变化的特点，小京同学做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制出如图所示的图像，下列错误的是（　　）

A．热水和冷水达到同一温度的时间相同
B．热水温度下降比冷水温度升高得快
C．热水放出的热量等于冷水吸收的热量
D．热水的质量可能小于冷水的质量
6．（2分）由欧姆定律I＝变形可得R＝，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定

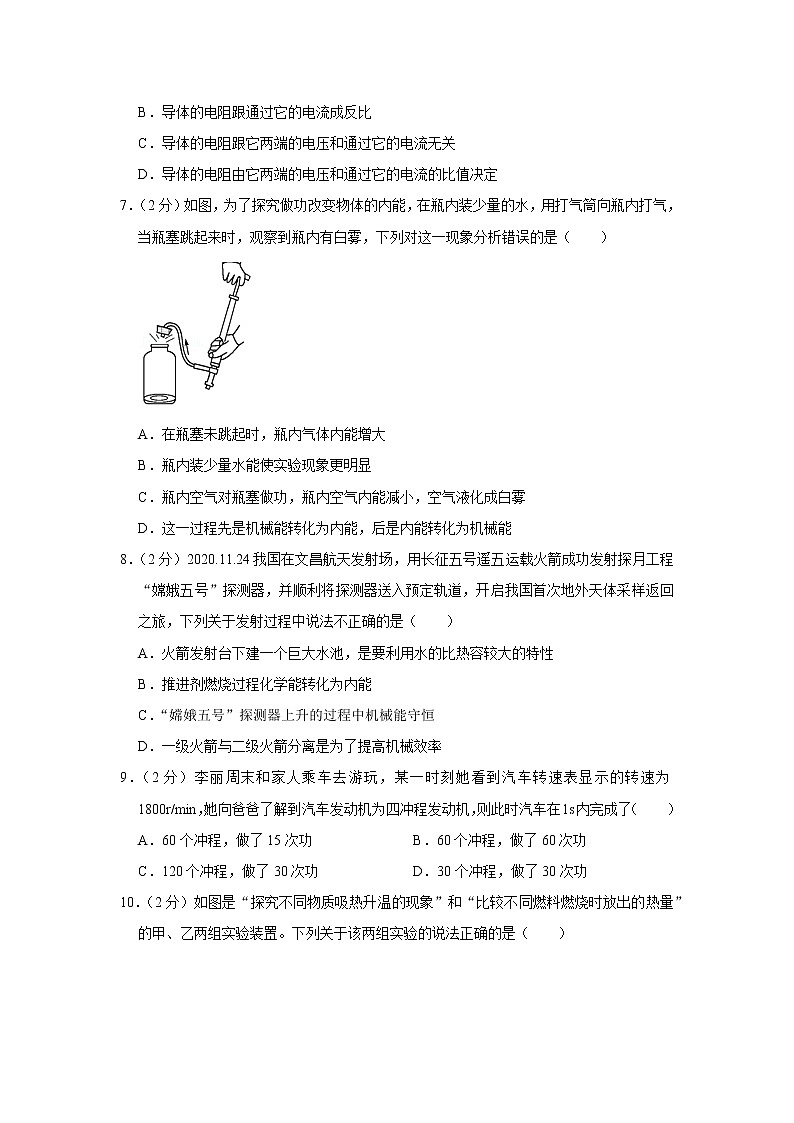

7．（2分）如图，为了探究做功改变物体的内能，在瓶内装少量的水，用打气筒向瓶内打气，当瓶塞跳起来时，观察到瓶内有白雾，下列对这一现象分析错误的是（　　）

A．在瓶塞未跳起时，瓶内气体内能增大
B．瓶内装少量水能使实验现象更明显
C．瓶内空气对瓶塞做功，瓶内空气内能减小，空气液化成白雾
D．这一过程先是机械能转化为内能，后是内能转化为机械能
8．（2分）2020.11.24我国在文昌航天发射场，用长征五号遥五运载火箭成功发射探月工程“嫦娥五号”探测器，并顺利将探测器送入预定轨道，开启我国首次地外天体采样返回之旅，下列关于发射过程中说法不正确的是（　　）
A．火箭发射台下建一个巨大水池，是要利用水的比热容较大的特性
B．推进剂燃烧过程化学能转化为内能
C．“嫦娥五号”探测器上升的过程中机械能守恒
D．一级火箭与二级火箭分离是为了提高机械效率
9．（2分）李丽周末和家人乘车去游玩，某一时刻她看到汽车转速表显示的转速为1800r/min，她向爸爸了解到汽车发动机为四冲程发动机，则此时汽车在1s内完成了（　　）
A．60个冲程，做了15次功 B．60个冲程，做了60次功
C．120个冲程，做了30次功 D．30个冲程，做了30次功
10．（2分）如图是“探究不同物质吸热升温的现象”和“比较不同燃料燃烧时放出的热量”的甲、乙两组实验装置。下列关于该两组实验的说法正确的是（　　）

A．每组实验中，燃料的质量均应相等
B．每组实验中，杯中物质的质量均应相等
C．甲组实验中，可以根据温度计示数的变化来比较吸热的多少
D．乙组实验中，可以根据加热时间的长短来比较吸热的多少
11．（2分）在“探究通过导体的电流与电阻的关系”实验中，当电压一定时，得到I﹣R图像如图所示，其中正确的是（　　）
A． B．
C． D．
（多选）12．（2分）如图所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（　　）

A．电源电压为6V
B．滑动变阻器的最大阻值为20Ω
C．滑片滑动过程中，电压表与电流表示数之比不变
D．滑片从最左端向最右端滑动过程中，电流表示数变小
二、非选择题（共46分）
13．（4分）疫情尚未结束，防控不能放松。我们进入校园在使用酒精免洗洗手液进行消毒的过程中：
（1）能闻到酒精味；（2）双手涂抹得越均匀干的越快。请用物理知识解释这两种现象。
答：（1）　 　；
（2）　 　。
14．（4分）如图所示是一款新型无叶电风扇，该电风扇工作时，底座上的电动机将空气从进风口吸入，经压缩后再从圆环空腔上的细缝中高速吹出。用温度计测量后发现，吹出的空气温度比室温要低，原因是释放出来的压缩空气对外做功，内能　 　，温度降低；与传统的有叶风扇相比，无叶电风扇更安全的原因是　 　；若无叶风扇长时间在封闭的房间内运转，房间的室温将　 　（选填“升高”、“降低”或“不变”）。

15．（3分）如图是某沿海城市与某内陆城市同一天的气温变化曲线。请你判断内陆城市一天气温变化所对应的曲线是 　 　（填A或B），这是由于砂石的比热容 　 　（填大于、等于或小于）水的比热容，吸收相同的热量后温度变化 　 　（填“大”或“小”）。

16．（7分）如图，图甲是用水来冷却热牛奶的示意图，图（乙）是记录牛奶、水的温度随时间变化的图象。
（1）图中表示热牛奶温度随时间变化的曲线应是　 　（填“Ⅰ”或“Ⅱ”）。
（2）若水的质量为1.5kg，在这个过程中冷水吸收的热量是　 　。
（3）若牛奶的质量为500g，其比热容与水相同，则牛奶放出热量为　 　
（4）由（2）和（3）你发现了什么？　 　；其原因是　 　。

17．（3分）如图，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，棉花就会立即燃烧。因为空气分子间的间隔较大，分子间作用力较　 　（填“大”或“小”），所以容易被压缩。这是通过　 　的方式使筒内气体内能增加的，温度越高，分子无规则运动越　 　。

18．（3分）如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
（1）发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带 　 　电（选填“正”或“负”）；自由电子受到物体甲所带电荷的 　 　（选填“吸引”或“排斥”）作用移动到导体乙的一端；
（2）若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的 　 　（选填“A”“B”或“C”）。
A．a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电

19．（4分）小希和小聪一起进行“探究串联电路的电压关系”的实验。

（1）为了使探究得出的结论具有普遍意义。，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（2）小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了　 　（选填“短路”或“断路”）。
（3）小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该　 　。
（4）测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是　 　。
20．（6分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
导体代号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜合金
（1）实验中，通过观察电流表的示数可以判断导体电阻的大小，小灯泡在电路中的主要作用是 　 　。
（2）通过对 　 　和 　 　导体进行实验，可探究电阻的大小与长度的关系。
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的 　 　有关。
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将 　 　（填“变大”、“变小”或“不变”）。
（5）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的 　 　有关。

21．（6分）认识自然，亲近自然，初春学校组织学生到一农庄进行社会实践活动。小京携带一个质量为1kg的合金锅、一台便携式丁烷气炉（内置一瓶新的燃气，参数如下表所示）。爱探究的小京查到便携式丁烷气炉的热效率为30%，液化丁烷气的燃烧效率为90%，野炊地水的沸点为96℃，测出当地水的温度为26℃。[水的比热容为4.2×103J/（kg•℃），合金锅的比热容为0.8×103J/（kg・℃）]
品名
便携式丁烷气炉
质量
1.88kg（不含燃气瓶）
用途
野外用
点火方式
电子点火
使用燃气
液化丁烷气
燃气消耗量
150g/h（最大火力时）

燃气瓶规格（尺寸/容量）
品名
总质量
净质量
主要成分
热值
×××
354g
250g
丁烷
9×107J/kg
（1）完全燃烧0.1kg的液化丁烷气可以放出多少焦耳的热量？
（2）需多少焦耳的热量，才能使合金锅内2kg的水温度升高50℃（提示：给锅里的水加热时，锅也同时吸热）？
（3）如果丁烷气炉以最大火力工作，一瓶液化丁烷气最多能持续1.4h，这样能够把质量为多少千克的水烧开？（结果保留1位小数）
22．（6分）如图所示，电源电压6V恒定不变，R1的阻值为15Ω，电流表量程为0～0.6A。
（1）开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路 　 　（选填“通路”“短路”或“断路”）。
（2）开关S闭合，S1断开时，求电流表示数。
（3）开关S、S1都闭合时，为了电流表不超量程，求滑动变阻器R2连入电路的最小阻值。


2022-2023学年湖北省荆门市京山实验中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每小题2分，共24分）
1．【解答】解：A、本实验不能说明分子间存在斥力，故A错误；
B、将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离比较小，分子引力开始起作用，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开；故B正确；
C、本实验不能说明分子间存在间隙，故C错误；
D、实验时采用密度较大的圆柱形铅块并且在下面挂一质量较大的重物的目的就是为了避免大气压的影响，故D错误。
故选：B。
2．【解答】解：
A.由表格数据可知，水的比热容为4.2×103J/（kg•℃），它表示1kg的水温度每升高（或降低）1℃，吸收（或放出）的热量是4.2×103J，故A错误；
B.由表格数据可知，水的比热容大于煤油的比热容，由△t＝可知，质量相等的水和煤油，吸收相等热量，煤油温度升高得较多，故B正确；
C.比热容是物质的一种特性，与质量无关，一杯水倒出一半，杯内剩余水的比热容不变，故C错误；
D.由表格数据可知，水的比热容大于砂石的比热容，由△t＝可知，水和砂石放出相等热量，由于质量关系未知，所以无法比较降低的温度关系，故D错误。
故选：B。
3．【解答】解：
①物体吸收热量，若同时对外做功，物体的内能不一定增大；物体吸收热量，温度不一定升高，例如晶体熔化时，吸收热量，温度不变，故①正确；
②热量是过程量，不能说含有热量，故②错误；
③外界对物体做功，若物体同时放出热量，则物体的内能不一定增加，故③正确；
④物体的内能增加，温度不一定升高，例如晶体熔化时，吸收热量，内能增大，但温度不变，故④错误；
⑤物体的温度升高，内能增大，可能是吸收了热量，也可能是对物体做了功，故⑤正确；
⑥物体的温度升高，分子动能增大，物体的内能一定增大，故⑥正确；
⑦内能的大小与物体的质量、温度、状态有关，所以温度高的物体内能不一定大，故⑦错误；
⑧在热传递的过程中，传递的是热量，不是温度，故⑧错误。
可见，正确且完整的是①③⑤⑥。
故选：A。
4．【解答】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
5．【解答】解：A、据图像可知，热水和冷水达到同一温度的时间相同，都用时400s，故A正确；
B、热水温度下降和冷水温度升高都用时400s，一样快，故B错误；
C、热水放出的热量等于冷水吸收的热量，即Q放＝Q吸，故C正确；
D、根据热量公式可知，m＝，因为热水和冷水的Q及C相等，因此温度变化量大的质量小，热水下降了30℃，冷水上升了10℃，因此热水的质量小于冷水的质量，故D正确。
故选：B。
6．【解答】解：电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，R＝是计算导体电阻大小的一种方法，故C正确。
故选：C。
7．【解答】解：A、当瓶塞未跳起时，向瓶内打气，压缩气体做功，瓶内气体内能增大，故A正确；
B、若瓶内先装少量水，不断打气时瓶塞会跳起，还会观察到瓶内有白雾产生，实验现象更明显，故B正确；
C、当瓶塞跳起来时，瓶内的空气对瓶塞做功，空气内能减小，水蒸气液化成白雾，而不是空气液化成白雾，故C错误；
D、当瓶塞未跳起时，压缩气体做功，机械能转化为内能；当瓶塞跳起时，瓶内气体对瓶塞做功，内能转化为机械能，故D正确。
故选：C。
8．【解答】解：
A、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，起到对发射台的降温作用，故A正确；
B、推进剂燃烧的过程是化学能转化为内能，故B正确；
C、“嫦娥五号”上升的过程中，质量不变，速度变大，动能变大，高度变高，重力势能变大，机械能变大，故C错误；
D、一级火箭与二级火箭分离，此时火箭的重力减小，克服重力所做的额外功减少，在做相同有用功时，减小总功，提高机械效率，故D正确。
故选：C。
9．【解答】解：
飞轮转速是1800r/min＝30r/s，即该飞轮每秒钟转30圈。因为一个工作循环飞轮转2圈，完成四个工作冲程、做功1次，所以飞轮转30圈共做功15次、有60个冲程，故A正确，BCD错误。
故选：A。
10．【解答】解：AB、根据比较不同燃料燃烧放出的热量大小和探究“不同物质吸热升温现象”两实验的要求，容器中被加热物质的质量都要相同，而探究“不同物质吸热升温现象”实验时，不需要控制燃料的质量相同，故A错误，B正确；
C、甲组实验中，可以根据加热时间来比较吸热的多少，故C错误；
D、乙组实验中，可以根据温度计示数的变化来比较吸热的多少，故D错误。
故选：B。
11．【解答】解：根据欧姆定律可知，在电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
故选：D。
12．【解答】解：A、由图甲可知，R和R0串联，电流表测电路中的电流，电压表测R两端的电压；
由图乙可知，当R＝5Ω时，电压表示数为3V，即R两端的电压为UR＝3V，
则电路中的电流为：I＝＝＝0.6A，
电源电压为：U＝UR+U0＝UR+IR0＝3V+0.6A×R0﹣﹣﹣①；
当R′＝10Ω时，电压表示数为4V，即R两端的电压为UR′＝4V，
则电路中的电流为：I′＝＝＝0.4A，
电源电压为：U＝UR′+U0′＝UR′+I′R0＝4V+0.4A×R0﹣﹣﹣②；
联立①②可解得：R0＝5Ω，U＝6V；故A正确；
B、由图乙可知，滑动变阻器的最大阻值为20Ω；故B正确；
C、电压表与电流表的示数之比是滑动变阻器接入电路的阻值，滑片滑动过程中，滑动变阻器接入电路的阻值改变，因此电压表与电流表的示数之比改变，故C错误；
D、由图可知，滑片从最左端到最右端时，滑动变阻器接入电路的阻值变小，即电路总电阻变小，由欧姆定律可知电路中的电流变大，故D错误。
故选：AB。
二、非选择题（共46分）
13．【解答】解：（1）闻到酒精味，这是扩散现象，说明酒精分子在不停地做无规则运动；
（2）双手涂抹得越均匀干的越快是通过增大洗手液的表面积来加快蒸发的。
故答案为：（1）酒精分子在不停地做无规则运动；（2）增大了洗手液的表面积，加快了蒸发。
14．【解答】解：（1）被压缩的空气膨胀后对外做功，内能减小，温度降低，所以感觉吹出的空气的温度比室温低；
（2）比较无叶电风扇与传统有叶电风扇的构造可知，无叶电风扇比传统有叶电风扇更加安全，是因为无扇叶；
（3）当无热传递时，外界对气体做功，导致内能增加，因此由于电流做功，所以房间温度将升高。
故答案为：减小；无扇叶，避免受伤；升高。
15．【解答】解；内陆地区砂石多，砂石比热容比水小，在质量、吸收或放出相同的热量时，温度变化大，使得内陆城市昼夜温差变化大。
故答案为：A；小于；大。
16．【解答】解：（1）因为是用水来冷却热牛奶，所以牛奶的温度下降，所以“Ⅰ”是表示热牛奶温度随时间变化的曲线；
图中A点的物理意义是牛奶和水混合温度，混合温度是18℃；
（2）从图可知水的初温为10℃、末温为18℃，△t＝18℃﹣10℃＝8℃，
水吸收的热量：
Q吸＝c水m水△t水＝4.2×103J/（kg•℃）×1.5kg×8℃＝5.04×104J；
（3）从图可知牛奶的初温为45℃、末温为18℃，△t＝45℃﹣18℃＝27℃，而c牛奶＝4.2×103J/（kg•℃），
牛奶放出的热量：
Q放＝c牛奶m牛奶△t牛奶＝4.2×103J/（kg•℃）×0.5kg×27℃＝5.67×104J；
（4）由（2）和（3）结果得出：牛奶放出的热量大于水吸收的热量，原因是在牛奶与水之间的热传递过程中，有热损失。
故答案为：（1）Ⅰ；（2）5.04×104J；（3）5.67×104J；（4）牛奶放出的热量大于水吸收的热量；在牛奶与水之间的热传递过程中，有热损失。
17．【解答】解：（1）气体分子间间隔较大，分子间作用力较小，所以气体容易被压缩。
（2）实验过程中是通过做功的方式增加空气内能。
（3）组成物质的分子永不停息地做无规则，温度越高分子运动越剧烈。
故答案为：小；做功；剧烈。
18．【解答】解：
（1）电子带负电；因同种电荷相互排斥，所以乙中自由电子会受到带负电的物体甲的排斥力；
（2）将图中的物体甲换成带正电的物体，因异种电荷相互吸引，所以乙中自由电子会受到带正电的物体的吸引，移动到导体乙的a端，使a端带负电，而b端因失去电子（失去负电荷）而带正电，故C符合题意，AB不合题意。
故答案为：（1）负；排斥；（2）C。
19．【解答】解：（1）为了使探究得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验；
（2）闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，故灯L1发生断路。
（3）由图可知，测量时，电压表指针偏转角度太小，说明选用的量程过大，测量误差较大；为了使实验结果更准确，接下来他应该断开开关，电压表换用0﹣3V的量程。
（4）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小明的做法不正确。
故答案为：（1）不相同；（2）断路；（3）断开开关，电压表换用0﹣3V的量程；（4）电压表的正负接线柱接反了。
20．【解答】解：（1）实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法；小灯泡在电路中的主要作用显示电路中导体电阻的大小，保护电路；
（2）探究电阻的大小与长度的关系，运用控制变量法，要控制导体的材料和横截面积一定，故选取A、B导体进行实验；
（3）选取A、C导体进行实验时，导体的材料、长度相同，横截面积不同，发现接入C导体时，电流表的示数比接入A导体时更大，故说明导体的电阻与导体的横截面积有关；
（4）若把A、B两导体首尾相连后再接入电路M、N两端，AB材料、横截面积相同，长度越长，会发现电流表示数变得更小，说明两导体串联后的电阻值将变大；
（5）通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，主要应用其导电性好特性，因为导体的电阻还与导体的材料有关。
故答案为：（1）显示电路中导体电阻的大小，保护电路；（2）A；B；（3）横截面积；（4）变大（5）材料。
21．【解答】解：
（1）完全燃烧0.1kg的丁烷气体可以放出的热量：Q放＝mq＝0.1kg×9×107J/kg＝9×106J；
（2）使合金锅内2kg的水温度升高50℃水吸收的热量：Q吸水＝c水m水Δt＝4.2×103J/（kg•℃）×2kg×50℃＝4.2×105J，
合金锅吸收的热量：Q吸锅＝c合金m合金Δt＝0.8×103J/（kg•℃）×1kg×50℃＝4×104J，
共需要吸收的热量：Q吸＝Q吸水+Q吸锅＝4.2×105J+4×104J＝4.6×105J；
（3）燃气炉以最大火力工作时，消耗燃气的质量为m气＝150g/h×1.4h＝210g＝0.21kg，
由题知，液化丁烷气体的燃烧效率为90%，则液化丁烷气体燃烧时所放出的热量：Q1＝Q放×90%＝m气q×90%＝9×107J/kg×0.21kg×90%＝1.701×107J，
由于便携式丁烷气炉的热效率为30%，则水吸收的热量：Q2＝Q1×30%＝1.701×107J×30%＝5.103×106J，
由Q吸＝cm（t﹣t0）可知，能烧开水的质量：m水＝＝≈17.4kg。
答：（1）完全燃烧0.1kg的丁烷气体可以放出9×106J的热量；
（2）要使合金锅内2kg的水温度升高50℃，需要吸收4.6×105J的热量；
（3）如果燃气炉以最大火力工作，一瓶燃气最多能持续燃烧1.4h，这样能够把质量为17.4kg的水烧开。
22．【解答】解：（1）由图可知开关S、S1都闭合，R1和R2并联，电流表测干路的电流；
当滑片P移到a端时，滑动变阻器接入电路的阻值为0Ω，相当于一根导线并联在R1两端，因此会造成电路短路；
（2）开关S闭合，S1断开时，电路为R1的简单电路，电流表测电路中的电流；
由欧姆定律可知此时电路中的电流为：I1＝＝＝0.4A，即电流表的示数为0.4A；
（3）开关S、S1都闭合时，电流表不超量程，则干路的最大电流为I＝0.6A，
由并联电路的电流特点可知通过R2的最大电流为：I2＝I﹣I1＝0.6A﹣0.4A＝0.2A，
则滑动变阻器R2连入电路的最小阻值为：R2＝＝＝30Ω。
答：（1）短路；
（2）开关S闭合，S1断开时，电流表示数为0.4A。
（3）开关S、S1都闭合时，为了电流表不超量程，滑动变阻器R2连入电路的最小阻值为30Ω。
