湖北省咸宁市2020-2021学年九年级下学期期中物理试题

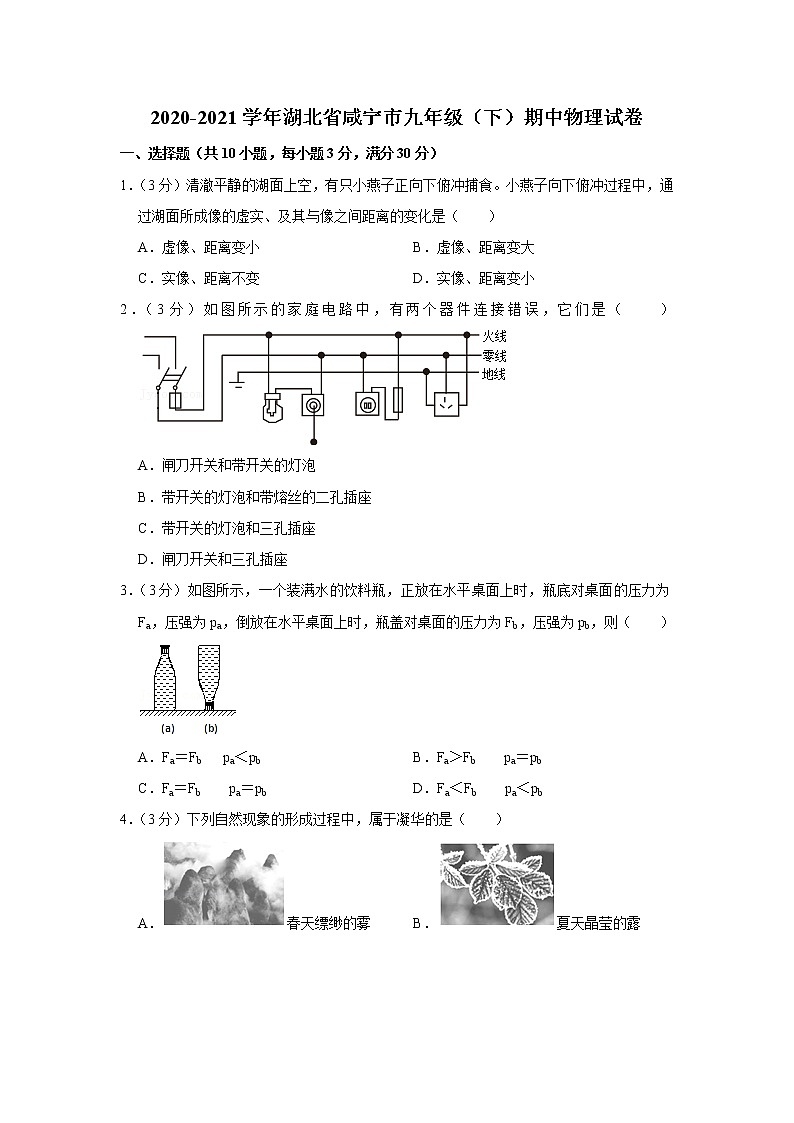

2020-2021学年湖北省咸宁市九年级（下）期中物理试卷

一、选择题（共10小题，每小题3分，满分30分）

1．（3分）清澈平静的湖面上空，有只小燕子正向下俯冲捕食。小燕子向下俯冲过程中，通过湖面所成像的虚实、及其与像之间距离的变化是（　　）

A．虚像、距离变小 B．虚像、距离变大

C．实像、距离不变 D．实像、距离变小

2．（3分）如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A．闸刀开关和带开关的灯泡

B．带开关的灯泡和带熔丝的二孔插座

C．带开关的灯泡和三孔插座

D．闸刀开关和三孔插座

3．（3分）如图所示，一个装满水的饮料瓶，正放在水平桌面上时，瓶底对桌面的压力为Fa，压强为pa，倒放在水平桌面上时，瓶盖对桌面的压力为Fb，压强为pb，则（　　）

A．Fa＝Fb   pa＜pb B．Fa＞Fb    pa＝pb

C．Fa＝Fb    pa＝pb D．Fa＜Fb    pa＜pb

4．（3分）下列自然现象的形成过程中，属于凝华的是（　　）

A．春天缥缈的雾 B．夏天晶莹的露

C．秋天轻柔的霜 D．冬天凝重的冰

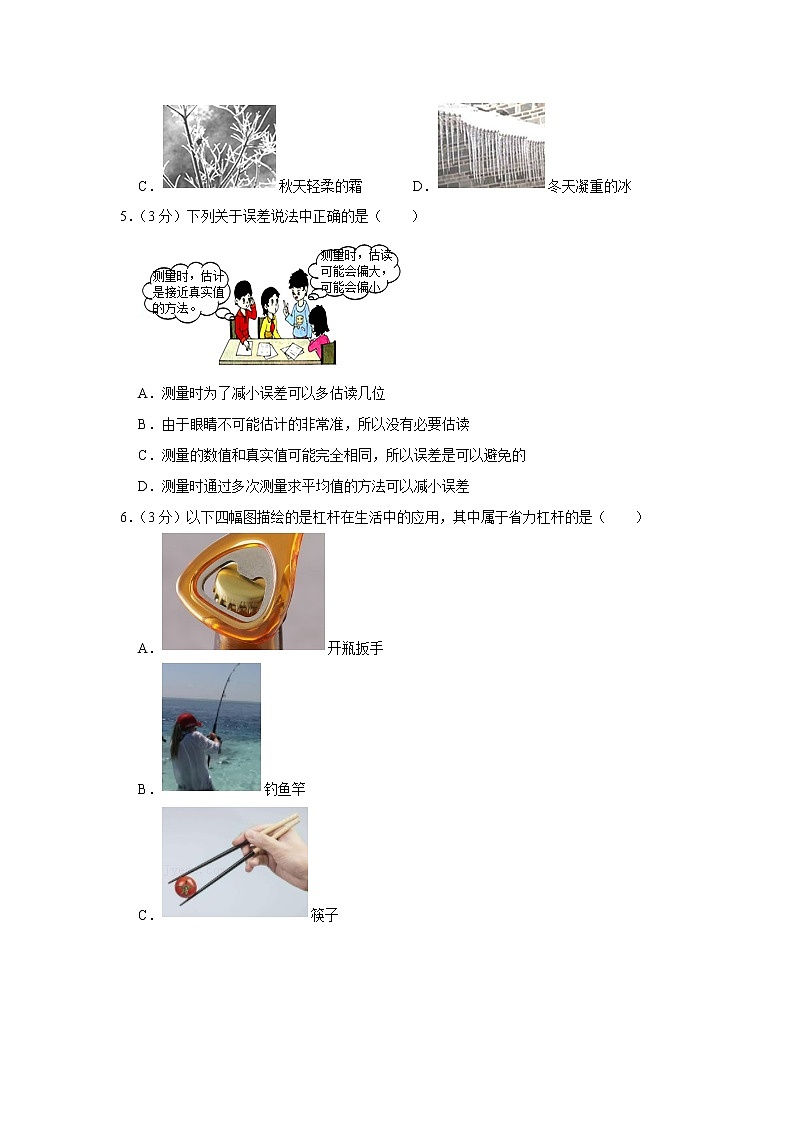

5．（3分）下列关于误差说法中正确的是（　　）

A．测量时为了减小误差可以多估读几位

B．由于眼睛不可能估计的非常准，所以没有必要估读

C．测量的数值和真实值可能完全相同，所以误差是可以避免的

D．测量时通过多次测量求平均值的方法可以减小误差

6．（3分）以下四幅图描绘的是杠杆在生活中的应用，其中属于省力杠杆的是（　　）

A．开瓶扳手

B．钓鱼竿

C．筷子

D．笤帚

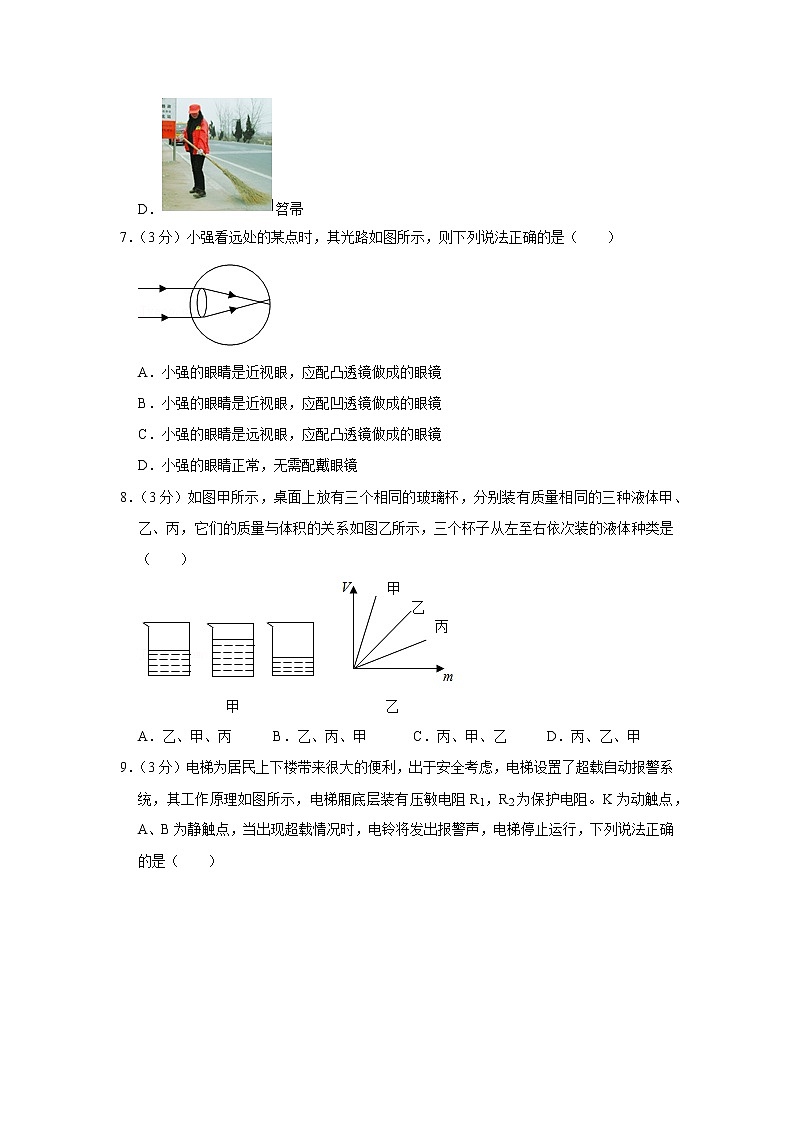

7．（3分）小强看远处的某点时，其光路如图所示，则下列说法正确的是（　　）

A．小强的眼睛是近视眼，应配凸透镜做成的眼镜

B．小强的眼睛是近视眼，应配凹透镜做成的眼镜

C．小强的眼睛是远视眼，应配凸透镜做成的眼镜

D．小强的眼睛正常，无需配戴眼镜

8．（3分）如图甲所示，桌面上放有三个相同的玻璃杯，分别装有质量相同的三种液体甲、乙、丙，它们的质量与体积的关系如图乙所示，三个杯子从左至右依次装的液体种类是（　　）

A．乙、甲、丙 B．乙、丙、甲 C．丙、甲、乙 D．丙、乙、甲

9．（3分）电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（　　）

A．电梯工作时电磁铁的上端为N极

B．电磁铁磁性的强弱与电流的大小有关

C．电梯未超载时动触点K与静触点B接触

D．电梯超载时报警说明压敏电阻的阻值随压力增大而增大

10．（3分）如图甲是半导体材料制成的电阻L和电阻R的I﹣U关系图象。将L和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中U1：U2＝b，丙图中I1：I2＝a，则下列关系式中正确的是（　　）

A．a＝b B．a＜ C．a＝ D．a＞

二、非选择题（本大题共12小题，共90分，21～32题为物理题）

11．鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”，其中“山…向船尾跑去了”所选的参照物是　   　，如果以河岸为参照物，船是　   　的。

12．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后，条形磁铁与电磁铁的相互作用为　   　（填“吸引”或“排斥”），当滑片P从a端到b端的滑动过程中弹簧的长度会变　   　（填“长”或“短”）

13．如图所示，一束激光射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的　   　（左/右）侧。继续沿水槽壁缓慢注水，在此过程中，折射角　   　（增大/不变/减小）。

14．如图为电动机和发电机模型，其中图　   　（选题“甲”或“乙”）为电动机模型，其工作原理是　   　；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠　   　实现的。

15．一块长方体橡皮，侧放于水平桌面上时，如图所示。若沿ab方向竖直向下切去一块，则剩余部分对桌面的压强 　   　（填“变大“或“变小“或“不变“）、橡皮的密度 　   　（填“变大“或“变小“或“不变“）。

16．在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明。

17．一玻璃三棱镜的横截面为直角三角形ABC．BC面紧贴放置在一块平面镜上（如图）。一束红光垂直于AB边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后从AC面折射后射出。请画出这个传播过程的光路图，并标出反射角的度数。

18．在做“探究凸透镜成像”的实验中：

（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是　   　cm。

（2）小章同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向　   　（选填“上”或“下”）调节。

（3）若将烛焰移至35cm刻度处，应向　   　（选填“左”“右”）移动光屏，使烛焰在屏上得到倒立、　   　清晰的实像，　   　（选填“照相机”“幻灯机”“放大镜”）就是应用这一原理制作的。

19．如图甲是用伏安法测量额定电压为2.5V小灯泡额定功率的电路图。

（1）闭合开关前，滑动变阻器的滑片应置于　   　端（选填“左”或“右”）。

（2）闭合开关后，小灯泡发光，但电压表示数为0．经检查，图中a、b、c三根导线中有一根断了，则该导线是　   　。（填写字母）

（3）排除故障后继续测量灯泡的额定功率。具体做法是，闭合开关，缓慢移动滑动变阻器的滑片，灯泡亮度逐渐　   　，直至电压表的示数为　   　V时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是　   　W．若此时只将小灯泡换成“2.5V 0.6W”的另一小灯泡，其它不变，那么该小灯泡的实际功率　   　0.6W（选填“＞”、“＜”或“＝”）。

（4）若电流表已坏，小莉用一个电阻箱代替电流表测量小灯泡的额定功率。她设计了如图丙所示的电路图，并按照图丙所示的电路图连接好实物。以下是她的实验步骤，请将它补充完整：

①只闭合开关　   　，移动变阻器的滑片P，使电压表示数为2.5V；

②下一步操作是：保持①中滑动变阻器的滑片P的位置不变，　   　，调节电阻箱的阻值，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R0；

③利用上述测量出的物理量和已知量，写出小灯泡额定功率的表达式P＝　   　。

20．如图甲圆筒形容器内装有适量的水，放在水平桌面上，底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下，图乙是物体A接触水面至接触容器底之前F与h关系的图象。g取10N/kg。

（1）物体A的密度为多少g/cm3？

（2）当h等于10cm时，物体A受到的浮力为多少N？

21．站在百米直线赛跑终点的计时员，在听到发令员的枪声后才按表计时，测得运动员的成绩为13.66s，求运动员的真实成绩是多少？（设当时无风，空气中的声速为340m/s，计算结果精确到小数点后两位数字）

22．新型电饭锅采用“聪明火”技术，智能化的控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路图如图甲所示，R1和R2均为电热丝，S1是自动控制开关。煮饭时把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间的变化如图乙所示，求：

（1）S和S1都闭合时电饭锅的电功率

（2）电热丝R2的阻值

（3）这30min内电饭锅产生的热量，

2020-2021学年湖北省咸宁市九年级（下）期中物理试卷

参考答案与试题解析

一、选择题（共10小题，每小题3分，满分30分）

1．【解答】解：平静的湖水相当于平面镜，它把来自小燕子的光进行反射，反射光线反向延长相交就形成了像，由于该像不是实际光线会聚形成的，所以该像是虚像；

平面镜所成的像与物体到平面镜的距离相等，当小燕子向下俯冲过程中，由于小燕子与水面的距离变小，所以像与水面的距离也变小，故小燕子与像之间的距离在变小。

故选：A。

2．【解答】解：（1）进户线进入户内，首先接入总开关，总开关的后面接入保险丝，保险丝只在火线上接一根，不是为了节省，而是为了更安全。当保险丝熔断后，家庭电路和火线断开，防止触电事故的发生。图中总开关和保险丝连接正确。

（2）开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡。图中带开关的灯泡连接错误。

（3）两孔插座左孔接零线，右孔接火线。当插座上插入大功率的用电器时，还要在火线上串联一根保险丝。这样在电流过大时，能自动切断电源，起到保险作用。图中连接正确。

（4）三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座，金属外壳的用电器漏电时，接触用电器可防止触电事故的发生。图中连接错误。

故错误的是带开关的灯泡和三孔插座。

故选：C。

3．【解答】解：压力的判断：正放时，瓶底对桌面的压力等于瓶子和水的重力之和；倒放时，瓶盖对桌面的压力等于瓶子和水的重力之和；所以压力相等；

由于瓶盖的面积小于瓶底的面积，根据公式P＝可知，倒放时，对桌面的压强大。

故选：A。

4．【解答】解：A、雾是空气中的水蒸气遇冷液化为液态的小水滴；故A错误；

B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故B错误；

C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故C正确；

D、冰是水凝固形成；故D错误；

故选：C。

5．【解答】解：A、测量时应该估读到最小刻度的下一位，即估读值，再多估读几位没有意义；故A错误；

A、为了减小误差，要估读到最小刻度的下一位，这是有必要的；故B错误。

C、误差是不可以避免的，只可以减小；故C错误；

D、求多次测量的平均值是减小误差有效的方法之一；故D正确；

故选：D。

6．【解答】解：

A、我们使用开瓶扳手是为了省力，并且在使用过程中动力臂大于阻力臂，所以它属于省力杠杆，故A正确；

B、在使用钓鱼竿时，手移动的距离小于鱼移动的距离，并且动力臂小于阻力臂，所以它属于费力杠杆，费力但省距离，故B错误；

C、筷子在使用时，动力臂小于阻力臂，所以它是费力杠杆，费力但能省距离，故C错误；

D、扫帚在使用时，动力臂小于阻力臂，所以它是费力杠杆，费力但能省距离，故D错误。

故选：A。

7．【解答】解：由题干图可知：像呈在视网膜的前方，故小明的眼睛是近视眼，

近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，故A、C、D错误，B正确。

故选：B。

8．【解答】解：

（1）如图，取相同体积的三种液体V，可得质量关系m甲＜m乙＜m丙，由ρ＝可知ρ甲＜ρ乙＜ρ丙；

（2）在图1中，三种液体的质量相同，而ρ甲＜ρ乙＜ρ丙，由V＝可知V甲＞V乙＞V丙，

所以左边烧杯液体为乙，中间为甲，右边为丙，

三个杯子从左至右依次装的液体种类：乙、甲、丙。

故选：A。

9．【解答】解：A、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；

B、电磁铁磁性的强弱与电流的大小有关，故B正确；

C、正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，故C错误；

D、超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，故D错误。

故选：B。

10．【解答】解：

在图乙中，灯泡与电阻串联，电路中的电流相同，

由欧姆定律I＝可知，当电流相同时，电压与电阻成正比，

又因为U1：U2＝b，

则＝＝b，

在图丙中，灯泡与电阻并联，各支路两端的电压相同，

由欧姆定律I＝可知，当电压相同时，电流与电阻成反比，

又因为I1：I2＝a，

则＝＝a，即：＝，

由图象甲可知，灯泡电阻随电压增大而增大，所以RL乙小于RL丙，

所以：＜，即b＜，即ab＜1，故AC错误；

由乙图可知，在电流相同时，U1＞U2，则U1：U2＝b＞1，由于b＜，则a＜，故B 正确，D错误。

故选：B。

二、非选择题（本大题共12小题，共90分，21～32题为物理题）

11．【解答】解：分析题意可知，题中的研究对象是“山”，它的运动状态是“向船尾跑去了”，即山在“运动”。以船为参照物，船与山之间的距离发生了变化，而且船向前行，以船为参照物，山在“后退”；如果以河岸为参照物，船相当于河岸的位置发生了变化，所以船是运动的。

故答案为：船；运动。

12．【解答】解：①读图可知，电流从螺线管的上端流入，下端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为S极。根据同名磁极相互排斥可知，条形磁铁与电磁铁的相互作用为排斥；

②当滑片P从a端到b端的滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强，与条形磁铁的排斥力变大，故弹簧会变短一些。

故答案为：排斥；短。

13．【解答】解：（1）水槽内没有注水时，光沿直线传播，照射到O点；

（2）当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，因此光线移动到O点左侧O′点；继续沿水槽壁缓慢注水，折射光线逐渐向左偏折，但是入射角不变，折射角的大小也不变。

故答案为：左；不变。

14．【解答】解：图中甲所示的是电动机的模型，电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力；

电动机如果没有换向器，当线圈刚转过平衡位置时，受力方向与转动方向相反，所以不能持续的转动下去，有了换向器，当线圈刚转过平衡位置时，改变了线圈中的电流方向，使线圈的受方向也发生改变，此时受力方向与转动方向又一致了，故可以让线圈持续转动下去。

故答案为：甲；通电线圈在磁场中受力转动；换向器。

15．【解答】解：根据密度的定义：单位体积的某种物质的质量叫做这种物质的密度，所以，橡皮的密度不变。

沿ab方向竖直向下切去一块，根据p＝＝＝＝＝ρgh，因为ρ、g是常量，h不变，所以，橡皮对桌面的压强不变；

由于密度是物质本身一种性质，不随物体形状、状态、位置及温度的改变而改变，所以若沿ab方向竖直向下切去一块，剩余的密度不变。

故答案为：不变；不变。

16．【解答】解：过支点O作F作用线的垂线段，即力臂L．如图所示

17．【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变；当光线射到镜面BC上时发生反射，反射角等于入射角，根据几何知识可得，反射角等于60°；

当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线。在作图时，注意先做出法线。如图乙所示：

18．【解答】解：

（1）太阳光线可以看做是平行光线，在做“探究凸透镜成像”的实验中，测凸透镜焦距时要将凸透镜正对太阳光，在透镜的另一侧移动光屏，如在距透镜10cm处屏上呈现出最小最亮的光斑，则焦点到透镜中心的距离为10cm，即此凸透镜的焦距约是10cm。

（2）小章同学做实验时，发现烛焰在光屏上的像偏高，如图所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向上调节；

（3）若将烛焰移至距凸透镜35cm处，此时物距大于一倍焦距小于二倍焦距，成倒立、放大实像，像距大于2倍焦距，应向右移动光屏，幻灯机就是根据这一原理制成的。

故答案为：（1）10；（2）上；（3）右；放大；幻灯机。

19．【解答】解：（1）闭合开关前，滑动变阻器的滑片应置于阻值最大处的左端。

（2）闭合开关后，小灯泡发光，则电路为通路，但电压表示数为0．经检查，图中a、b、c三根导线中有一根断了，则该导线是c。

（3）灯在额定电压下正常发光，具体做法是，闭合开关，缓慢移动滑动变阻器的滑片，变阻器连入电路中的电阻变小，电路中电流变大，故灯泡亮度逐渐变亮，直至电压表的示数为2.5V时，停止移动滑片，此时电流表的示数如图乙所示，图中电流表选用小量程，分度值为0.02A，则灯泡的额定功率是：

P＝UI＝2.5V×0.2A＝0.5W。

若此时只将小灯泡换成“2.5V 0.6W”的另一小灯泡，其它不变，根据P＝有R＝，在额定电压不变时，额定功率越大，灯的电阻越小，合开关后，根据分压原理，灯的电压变小，

那么该小灯泡的实际功率＜0.6W。

（4）设计的实验方案如下：

①只闭合开关 S1，移动变阻器的滑片P，使电压表示数为2.5V；

②断开S1、闭合S2，调节电阻箱，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R0；

③小灯泡额定功率的表达式：

P＝UI＝＝。

故答案为：（1）左；（2）c；（3）变亮；    2.5； 0.5；＜；（4）①S1；②断开S1、闭合S2（或者只闭合S2），③。

20．【解答】解：

（1）分析图象数据可以得出结论：在物体A没有浸没之前，弹簧测力计的示数为9N，即物体重力G＝9N；

则物体质量m＝＝＝0.9kg＝900g

物体完全浸没时排开水的体积为V排＝VA＝SAhA＝60cm2×12cm＝720cm3；

物体A的密度ρA＝＝＝1.25g/cm3。

（2）由图象乙可知：当h等于10cm时，弹簧测力计的拉力为F＝3N，所以此时受到的浮力为F浮＝G﹣F＝9N﹣3N＝6N；

答：（1）物体A的密度为1.25g/cm3；

（2）当h等于10cm时，物体A受到的浮力为6N。

21．【解答】解：声音的传播需要时间，声音传到终点时运动员已经开始跑了，

s＝100m，v＝340m/s，

因为v＝，

所以t＝＝≈0.29s；

所以真实成绩是计时时间加上声音100米传播的时间，即：13.66s+0.29s＝13.95s

答：运动员的真实成绩是13.95s。

22．【解答】解：

（1）由乙电路图可知，S和S1都闭合时，电阻R1与R2并联，电路中的电流最大，

由图丙可知，电饭锅的最大电流I＝3A，

则此时电饭锅的电功率：

P1＝UI＝220V×3A＝660W；

（2）由乙电路图可知，只闭合S时，电路为R1的简单电路，电路中的电流较小，处于保温状态，

由丙图可知，通过R1的电流I1＝2A，

因并联电路中各支路互不影响，且干路电流等于各支路电流之和，

所以，R1与R2并联时，通过R2的电流：

I2＝I﹣I1＝3A﹣2A＝1A，

因并联电路中各支路两端的电压相等，

所以由欧姆定律可得R2的阻值：

R2＝＝＝220Ω，

（3）由图丙可知，在0～10min和15min～20min时间段处于加热状态，

则加热时间t1＝15min＝900s；

电饭锅的保温时间：t2＝t﹣t1＝30min﹣15min＝15min＝900s，

电饭锅的保温功率：

P2＝UI1＝220V×2A＝440W；

这30min内电饭锅产生的热量：

Q＝W＝W1+W2＝P1t1+P2t2＝660W×900s+440W×900s＝9.9×105J。

答：（1）S和S1都闭合时电饭锅的电功率为660W；

（2）电热丝R2的阻值为220Ω；

（3）这30min内电饭锅产生的热量为9.9×105J。
