湖南省常德市汉寿县2020-2021学年九年级下学期期中物理试题

这是一份湖南省常德市汉寿县2020-2021学年九年级下学期期中物理试题，共19页。试卷主要包含了选择题，填空与作图题，实验与探究题，论述与计算题等内容，欢迎下载使用。

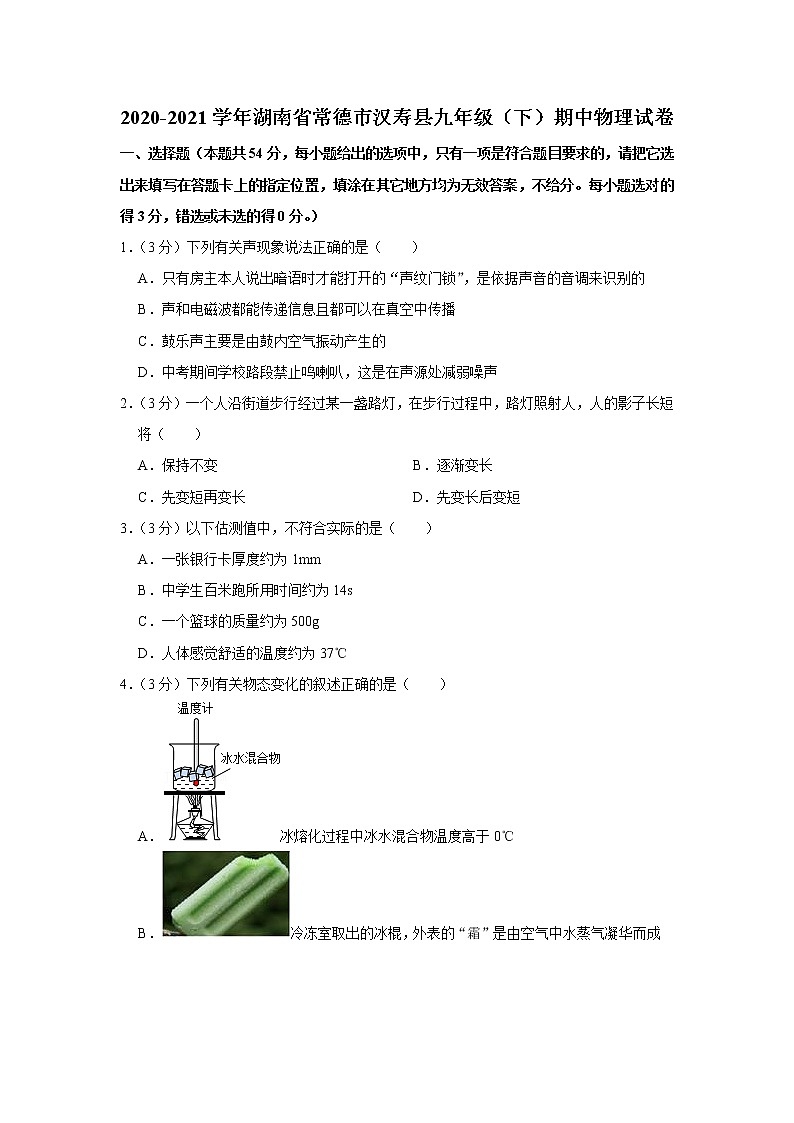

2020-2021学年湖南省常德市汉寿县九年级（下）期中物理试卷
一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，请把它选出来填写在答题卡上的指定位置，填涂在其它地方均为无效答案，不给分。每小题选对的得3分，错选或未选的得0分。）
1．（3分）下列有关声现象说法正确的是（　　）
A．只有房主本人说出暗语时才能打开的“声纹门锁”，是依据声音的音调来识别的
B．声和电磁波都能传递信息且都可以在真空中传播
C．鼓乐声主要是由鼓内空气振动产生的
D．中考期间学校路段禁止鸣喇叭，这是在声源处减弱噪声
2．（3分）一个人沿街道步行经过某一盏路灯，在步行过程中，路灯照射人，人的影子长短将（　　）
A．保持不变 B．逐渐变长
C．先变短再变长 D．先变长后变短
3．（3分）以下估测值中，不符合实际的是（　　）
A．一张银行卡厚度约为1mm
B．中学生百米跑所用时间约为14s
C．一个篮球的质量约为500g
D．人体感觉舒适的温度约为37℃
4．（3分）下列有关物态变化的叙述正确的是（　　）
A．冰熔化过程中冰水混合物温度高于0℃
B．冷冻室取出的冰棍，外表的“霜”是由空气中水蒸气凝华而成
C．通常采用降温的方法将石油气液化储存在钢罐内
D．舞台上的云雾是干冰升华成的二氧化碳气体
5．（3分）关于能源、信息和材料，下列说法正确的是（　　）
A．核能是可再生能源
B．微波大致沿直线传播，能沿地球表面绕射
C．光导纤维利用超声波传递信息
D．超导材料用于输送电力可以降低电能损耗

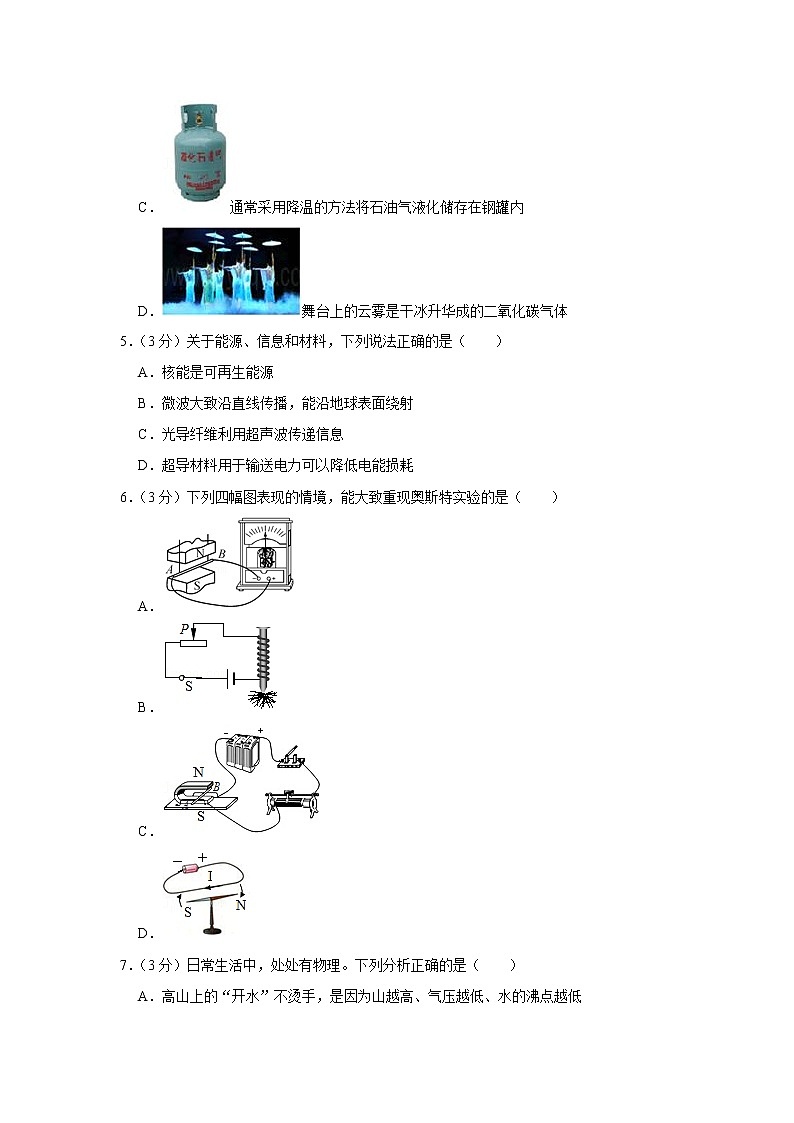

6．（3分）下列四幅图表现的情境，能大致重现奥斯特实验的是（　　）
A．
B．
C．
D．
7．（3分）日常生活中，处处有物理。下列分析正确的是（　　）
A．高山上的“开水”不烫手，是因为山越高、气压越低、水的沸点越低
B．大功率用电器的金属外壳不能接地，否则会造成漏电现象
C．快速跑步时不能立刻停下来，说明速度越大惯性越大
D．汽车关闭发动机后会停下来，说明物体的运动需要力来维持
8．（3分）小刚家里连接热水器的插头与插座接触不良，在热水器使用一段时间后发现插头与插座过热。下列关于插头与插座过热的原因解释正确的是（　　）
A．由于接触不良，导致电路中电流过大，插头与插座过热
B．由于接触不良，电路中没有电流通过，插头与插座是被热水烫热的
C．由于接触不良，导致电路中总功率过大，插头与插座过热
D．由于接触不良，导致接触处电阻过大，插头与插座过热
9．（3分）把体积相等形状相同的铁块和木块同时放入水中，发现铁块沉底，木块漂浮在水面上，则它们所受浮力（　　）
A．木块大 B．铁块大
C．一样大 D．条件不足，无法判断
10．（3分）骑自行车出行，已经成为一种时尚、环保的生活方式。当我们在平直路面上匀速向前骑行时，以下说法正确的是（　　）
A．自行车受到的动力大于自行车受到的阻力
B．路面受到的压力与人受到的支持力是一对平衡力
C．人和车受到的重力与地面对人和车的支持力是一对平衡力
D．自行车的车把，是一个费力杠杆

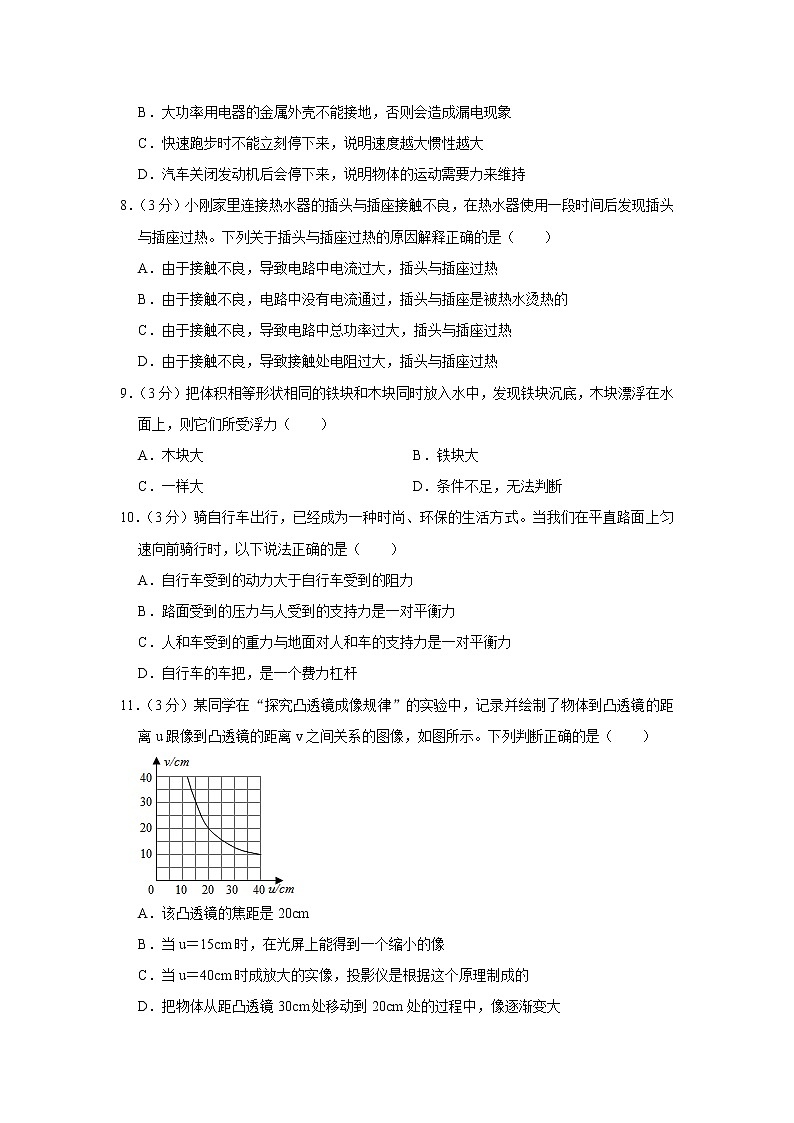

11．（3分）某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示。下列判断正确的是（　　）

A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝40cm时成放大的实像，投影仪是根据这个原理制成的
D．把物体从距凸透镜30cm处移动到20cm处的过程中，像逐渐变大
12．（3分）如图是某物体在水平地面上做直线运动的s﹣t图像，以下结论正确的是（　　）

A．物体在0﹣2s内做变速运动
B．物体在2﹣4s内运动速度是5m/s
C．物体在前2s内和后2s的速度相等
D．物体在6s内运动速度是2.5m/s
（多选）13．（3分）关于温度、热量、内能，下列说法正确的是（　　）
A．物体的温度越高，放出的热量越多
B．物体吸收了热量，温度一定升高
C．物体内能增加，可能是外界对物体做了功
D．物体温度越高，物体内分子的无规则运动越剧烈
14．（3分）如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（　　）

A．闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光
B．保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3Ω
C．滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W
D．在保证电路安全的情况下，电路总功率最大可达到12W
15．（3分）高度、材料相同的实心长方体A和B放在水平桌面上，它们的大小如图所示。它们对桌面的压力分别为FA、FB，压强分别为pA、pB．关于它们的大小关系，正确的是（　　）

A．FA＜FB pA＜pB B．FA＞FB pA＝pB
C．FA＞FB pA＞pB D．FA＞FB pA＜pB
16．（3分）压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（　　）
A． B．
C． D．
17．（3分）如图所示，用滑轮组提升重物时，将重500N的物体在10s内匀速提升了2m，已知动滑轮重为100N（不计绳重和摩擦），则提升重物的过程中正确的是（　　）

A．绳子自由端拉力F的大小为250N
B．滑轮组的机械效率为60%
C．提升物体的过程中，额外功为200J
D．绳子自由端拉力F的功率为150W
18．（3分）如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
二、填空与作图题（本题24分，19～22题每空2分。把答案填写在指定位置，不要求写出解答过程；23题4分，要求在题中指定的地方作图，并保留必要的作图痕迹。）
19．（4分）如图，两个质量不相等的实心铁球甲和乙（m甲＞m乙）相距s，在无限长的光滑水平面上以相同的速度向右运动（空气阻力不计），则　 　（选填“甲”或“乙”）球的动能大，随着时间的延长，甲球　 　（选填“可能”或“不可能”）撞上乙球。

20．（4分）如图所示，电源电压保持不变，灯泡L标有“6V 3W”字样。当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R＝　 　Ω。灯泡发光时，对应的能量转化是　 　。


21．（4分）如图所示，舰船在测量海深时都要用到超声测位仪。若海的深度是6.75km，声音在海水中的速度是1500m/s，则需经过　 　秒才能接收到信号。若这艘舰船的总质量为4000吨，它在海面上受到的浮力为　 　N。

22．（4分）如图所示，在“测量滑轮组机械效率”的实验中，物体重6N。沿竖直方向匀速拉动弹簧测力计，物体上升高度为10cm，此时弹簧测力计的示数为　 　N，与测力计相连的绳端移动的距离是　 　m。

23．（2分）如图所示是生活中常用的一款指甲刀，手柄CBA是一个杠杆，以B点为支点，请在图中画出作用在A点的力F的力臂。

24．（2分）请用笔画线代替导线，将图中的电灯、开关和插座正确接入电路。

三、实验与探究题（24题3分，25题6分，26题6分，本题共15分）
25．（3分）小敏同学利用激光笔、平面镜、白纸板等器材做光的反射实验。他将激光笔发出的光先后三次以不同角度射向平面镜，得到如图所示的光路图。他利用量角器测得∠1＝∠2，∠3＝∠4，∠5＝∠6。根据图示光路和测得的角度关系可以得到的实验结论是：
（1）　 　；
（2）　 　。
（3）小敏将激光笔发出的光沿图中反射光的反方向射向镜面，发现光线沿图中入射光线的反方向射出。这个现象说明　 　。

26．（6分）某学习小组利用如图甲所示的情境体验“模拟引力”之后，进一步思考：绳子的拉力大小与什么因素有关？并提出了如下猜想：
猜想A：与小球的质量大小有关；
猜想B：与小球运动的快慢有关；
猜想C：与绳子的长度有关。

为了验证猜想，学习小组进行了如图乙所示实验探究：用一根细绳子的一端拴住一个小球，用手抓住绳子的另一端，抡动细绳，让小球在光滑水平面上做圆周运动。实验中，用手感受绳子的拉力大小。做几次实验后，得到实验数据如下表：
实验次数
小球的质量（g）
运动的快慢
绳子的长度（cm）
绳子的拉力
1
15
慢
10
很小
2
20
慢
10
小
3
20
快
10
大
4
20
快
15
很大
（1）实验中，在绳子拉力的作用下，小球的运动方向不断改变。这一现象可说明绳子拉力的作用效果是　 　。
（2）若绳子断了，小球　 　（选填“能”或“不能”）继续做圆周运动。
（3）分析对比实验次数1、2的数据，可以初步验证猜想　 　。（填字母序号）
27．（6分）如图甲所示是小代“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V），电流表（0～0.6A），电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A），开关，导线若干。

首先小代探究电流与电压的关系：实验开始时，他保持电阻不变。
（1）他在实验中进行多组数据测量的目的是　 　；
（2）他选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图像如图乙所示，由图像得到的实验结论是　 　。
然后小代接着探究电流与电阻的关系：
（3）实验开始时，他确定一个保持不变的电压值U。当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向　 　（选填“a”或“b”）移动，才能使电压表示数变为U。
四、论述与计算题（本题共11分）
28．（4分）某地为了加强交通安全，对上路行驶的电动自行车进行了相关限制，只有符合“净重不大于40kg，设计时速不大于20km，电动机额定连续输出功率应不大于240W，脚踏骑行功能能正常使用”的电动自行车才可以上路。请你解释，为什么要限定电动自行车的质量和时速？
29．（7分）生活中大多数电热器都有多个挡位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多挡位的问题。已知R1＝10Ω，R2＝30Ω，请计算：
（1）S1、S2断开，S3闭合时，电路中的电流是多少？
（2）S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少？
（3）该电路的最大功率和最小功率之比是多少。


2020-2021学年湖南省常德市汉寿县九年级（下）期中物理试卷
参考答案与试题解析
一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，请把它选出来填写在答题卡上的指定位置，填涂在其它地方均为无效答案，不给分。每小题选对的得3分，错选或未选的得0分。）
1．【解答】解：A、因为每个人的发声音色不同，而声纹锁是依据音色来进行判断的，只能按照设定的音色打开；故A错误；
B、声音的传播需要介质，故声传递信息不可以在真空中传播，故B错误；
C、声音是由物体振动产生的；鼓乐声主要是由鼓面振动产生的，故C错误；
D、考点周围禁止鸣笛、禁止施工，即从声源出禁止噪声的产生，即在声源处减弱。
故选：D。
2．【解答】解：当人靠近路灯时影子逐渐变短，到达路灯下影子最短，走过路灯后影子逐渐变长。
故选：C。
3．【解答】解：A、一张银行卡厚度约为1mm，故A符合实际；
B、中学生百米跑所用时间约为14s，故B符合实际；
C、一个篮球的质量约为500g，故C符合实际；
D、人体感觉舒适的温度约为25℃，故D不符题意。
故选：D。
4．【解答】解：
A、冰熔化过程中温度保持不变，所以冰水混合物的温度始终是0℃．此选项错误；
B、冷冻室取出的冰棍，外表的“霜”是由空气中水蒸气遇冷凝华而成的冰晶。此选项正确；
C、通常采用在常温下，压缩体积的方法将石油气液化储存在钢罐内。此选项错误；
D、舞台上的云雾是干冰升华成二氧化碳气体过程中吸收大量的热，使空气中的水蒸气液化而成的。此选项错误。
故选：B。
5．【解答】解：A、太阳能、风能可以长期提供或再生，属于可再生能源；核能需要用到铀，像铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源，故A错误；
B、微波沿直线传播，是不能沿地球表面绕射的，在不建立中继站的情况下，不能实现全球通信，故B错误；
C、光导纤维是利用激光来传递信息的，故C错误；
D、超导材料的主要性能是电阻为零，如果用超导材料制成输电线，就可以大大降低输电过程中的电能损耗，故D正确。
故选：D。
6．【解答】解：A、如图，闭合电路一部分导体，在磁场中做切割磁感线运动，导体中产生感应电流，使小灯泡发光，这是发电机工作原理图，故A错误。
B、如图是研究电磁铁的磁性强弱与电流大小关系的实验，故B错误。
C、如图，导体AB中通有电流，导体AB在磁场中受力而运动，这是电动机的工作原理图，故C错误。
D、如图是奥斯特实验，导线中有电流通过时，小磁针发生偏转，所以奥斯特实验表明电流周围存在磁场，故D正确。
故选：D。
7．【解答】解：（A）液体沸点与气压有关：气压越低，沸点越低。高山上，气压小，水的沸点较低，所以“开水”不很烫。A选项正确；
（B）为保证人身安全，大功率的用电器都要接地，以防漏电。B选项错误；
（C） 惯性是物体本身的一种基本属性，其大小只与质量有关，质量越大、惯性越大，与速度大小无关，C选项错误；
（D） 力是改变物体运动状态的原因，不是维持物体运动的原因。关闭发动机后汽车会慢慢停下来，是因为受到阻力的作用，是阻力改变了汽车的运动状态，D选项错误。
故选：A。
8．【解答】解：电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；
根据焦耳定律Q＝I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致插头与插座温度升高、过热。
故选：D。
9．【解答】解：将铁块和木块同时放入水中，发现铁块沉底，木块漂浮在水面上，由于铁块和木块的体积相同，所以铁块排开水的体积比木块大，
由F浮＝ρ水gV排可得，铁块所受的浮力大。
故选：B。
10．【解答】解：
A、在平直路面上匀速向前骑自行车时，自行车受到的动力与阻力是一对平衡力，则二力大小相等，故A错误；
B、路面受到的压力与人受到的支持力没有作用在同一个物体上，不是一对平衡力，故B错误；
C、人和车受到的重力与地面对人和车的支持力，二力的大小相等、方向相反、作用在同一直线上、作用在同一个物体上，所以是一对平衡力，故C正确；
D、自行车的车把在使用时，动力臂大于阻力臂，所以车把是一个省力杠杆，故D错误。
故选：C。
11．【解答】解：A、如图，u＝v时凸透镜成倒立等大的实像，u＝v＝2f＝20cm，所以凸透镜的焦距是f＝10cm，故A错误。
B、凸透镜的焦距是f＝10cm，当u＝15cm时，2f＞u＞f，成倒立、放大的实像，故B错误。
C、凸透镜的焦距是f＝10cm，当u＝40cm时，u＞2f，成倒立、缩小的实像，应用于照相机，故C错误。
D、把物体从距凸透镜30cm处移动到20cm处的过程中，u＞f，物距减小，像距变大，像变大，故D正确。
故选：D。
12．【解答】解：A、由图像可知0﹣2s内，物体通过的路程与运动时间成正比，做匀速直线运动，故A错误；
B、由s﹣t图像可知，在2～4s内，物体运动的路程为零，其速度为0，故B错误；
C、物体在前2s内运动的路程为5m，后2s内运动的路程为15m﹣5m＝10m，即在相等时间内物体运动的路程不相等，根据v＝可知，则物体在前2s内和后2s内的速度不相等，故C错误；
D、物体在6s内的平均速度：v＝＝＝2.5m/s，故D正确。
故选：D。
13．【解答】解：A、由Q放＝cm△t可知，放出热量与物质的比热容、质量和降低的温度有关，因此温度高的物体，放出的热量不一定多，故A错误；
B、晶体熔化时，吸收热量，内能增加，但温度不变，故B错误；
C、物体内能增加，可能是外界对物体做了功，也可能是从外界吸收了热量，故C正确；
D、物体温度越高，物体内分子的无规则运动越剧烈，故D正确。
故选：CD。
14．【解答】解：
A、根据P＝UI可得，灯泡正常工作的电流分别为：
I1＝＝＝0.5A，I2＝＝＝1A；
两灯泡正常发光时的电流不相等；闭合开关S，两灯泡和滑动变阻器R串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；故A错误；
B、由于串联电路的电流处处相等，两灯泡正常发光时的电流I1＜I2，
所以电路中的最大电流I＝I1＝0.5A，
由欧姆定律可得总电阻：R＝＝＝24Ω；
由P＝可得，两灯的电阻分别为：
R1＝＝＝12Ω，R2＝＝＝6Ω；
根据串联电路的总电阻等于各分电阻之和可得，
R连入电路的最小值：R最小＝R﹣R1﹣R2＝24Ω﹣12Ω﹣6Ω＝6Ω；故B错误；
C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，
所以另一盏灯的实际功率：P2＝I2R2＝（0.5A）2×6Ω＝1.5W，故C正确；
D、在保证电路安全的情况下，电路中的最大电流I＝I1＝0.5A，
则整个电路的最大功率：P大＝UI＝12V×0.5A＝6W，故D错误。
故选：C。
15．【解答】解：
从图中可以看出，VA＞VB，而A和B的材料相同，即密度相同，
根据公式G＝mg＝ρVg可知，GA＞GB，
而物体放在水平桌面上，物体对水平桌面的压力等于物体的重力，
∴FA＞FB。
A和B的密度相同，g是常量，而A和B的高度相同，
根据公式p＝ρgh可知，它们对地面的压强相等，即pA＝pB。
故选：B。
16．【解答】解：由图知：
A、压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大。符合要求；
B、压敏电阻与定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大。符合要求；
C、压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大。符合要求；
D、压敏电阻与定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小。不符合要求。
故选：D。
17．【解答】解：
A、由图可知，通过动滑轮绳子段数n＝2，
不计绳重和摩擦，绳子自由端的拉力：F＝（G+G动）＝×（500N+100N）＝300N，故A错误；
BC、所做的有用功：W有＝Gh＝500N×2m＝1000J，
拉力端移动的距离：s＝2h＝2×2m＝4m，
拉力做的总功：W总＝Fs＝300N×4m＝1200J，
由W总＝W有+W额得，所做额外功：W额＝W总﹣W有＝1200J﹣1000J＝200J，故C正确；
滑轮组的机械效率：η＝×100%＝×100%≈83.3%，故B错误；
D、拉力做功的功率：P＝＝＝120W，故D错误。
故选：C。
18．【解答】解：
由电路图可知，闭合S2，断开S1和S3，两电阻串联，电压表测R的电压，电流表测电路中的电流；
根据串联电路的电压规律可知，R两端的电压小于电源电压；电路的总电阻为两个电阻的和，则电流表的示数为：I1＝；
再断开S2，同时闭合S1和S3，R1、R并联，电压表测电源的电压，故电压表的示数变大；
此时电流表测R的电流，此时电流表的示数为：I2＝，比较可知电流表的示数变大。
故选：D。
二、填空与作图题（本题24分，19～22题每空2分。把答案填写在指定位置，不要求写出解答过程；23题4分，要求在题中指定的地方作图，并保留必要的作图痕迹。）
19．【解答】解：
动能的大小与物体的质量和速度有关。由题意可知，甲、乙两球的速度相同，甲的质量大，所以甲的动能大；
由于空气阻力不计，物体在光滑的水平面是以相同的速度运动，因此，甲乙之间的距离不会改变，两球不可能相撞。
故答案为：甲；不可能。
20．【解答】解：由电路图可知，当开关S闭合时，灯泡L与电阻R并联，电流表测干路电流。
（1）因并联电路中各支路两端的电压相等，且灯泡L正常发光，
所以，电源的电压U＝UL＝6V，
由P＝UI可得，通过灯泡L的电流：
IL＝＝＝0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：
IR＝I﹣IL＝0.8A﹣0.5A＝0.3A，
由I＝可知，R的阻值：
R＝＝＝20Ω；
（2）灯泡发光时，消耗了电能，产生了内能和光能。
故答案为：20；电能转化为内能和光能。
21．【解答】解：（1）超声波传播的距离s＝2×6.75×103m＝1.35×104m，
由v＝可得，接收到超声波所用的时间：
t＝＝＝9s；
（2）因物体漂浮时受到的浮力和自身的重力相等，所以，当舰船漂浮在海面上时所受的浮力：
F浮＝G＝mg＝4000×103kg×10N/kg＝4×107N。
故答案为：9；4×107。
22．【解答】解：由图可知，弹簧测力计的分度值为0.2N，示数为2.4N，
由图可知，n＝3，测力计相连的绳端移动的距离：
s＝nh＝3×10cm＝0.3m。
故答案为：2.4； 0.3。
23．【解答】解：由图示可知，指甲刀由三根杠杆组成，手柄CBA是一个杠杆，其支点是B，反向延长力F画出力的作用线，然后从支点B向力F的作用线作垂线段，即为作用在A点的力F的力臂；如图所示：

24．【解答】解：（1）灯泡的接法：火线先进入开关，再进入灯泡，最后回到零线上；
（2）两孔插座的接法：左孔接零线，右孔接火线，如下图所示：

三、实验与探究题（24题3分，25题6分，26题6分，本题共15分）
25．【解答】解：
（1）（2）在光的反射中，法线与镜面是垂直的；入射角指的是入射光线与法线之间的夹角，反射角指的是反射光线与法线之间的夹角，由此可知：
90°﹣∠1＝90°﹣∠2，90°﹣∠3＝90°﹣∠4，90°﹣∠5＝90°﹣∠6，即反射角等于入射角；当入射角增大时，反射角也会随之增大；
（3）小敏将激光笔发出的光沿图中反射光的反方向射向镜面，发现光线沿图中入射光线的反方向射出，这表明在光的反射中，光路是可逆的。
故答案为：（1）反射角等于入射角；（2）当入射角增大时，反射角也会随之增大；（3）在光的反射中，光路是可逆的。
26．【解答】解：（1）绳子拉力使小球的运动方向不断改变，说明力改变了物体的运动状态；
（2）小球的运动方向不断发生变化，是因为受到绳子拉力的作用，若绳子断了，小球不能继续做圆周运动；
（3）分析对比实验次数1、2的数据，绳子的长度和小球的速度相同，质量不同，绳子拉力不同，可得绳子拉力与物体的质量有关，即可验证猜想A。
故答案为：（1）改变物体的运动状态；（2）不能；（3）A。
27．【解答】解：（1）探究电流与电压关系时，进行多组数据测量的目的是得出普遍性的结论；
（2）图象得到的实验结论是：电阻一定时，导体中的电流与导体的电压成正比；
（3）探究电流与电阻的关系时，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向b端移动，才能使电压表示数变为U。
故答案为：（1）得出普遍性的结论；（2）电阻一定时，导体中的电流与导体的电压成正比；（3）b。
四、论述与计算题（本题共11分）
28．【解答】答：电动自行车的质量越大，速度越大，其具有的动能就越多，在刹车后滑行的距离越长，容易出现严重的交通事故，所以要限定电动自行车的质量和时速。
29．【解答】解：（1）当只闭合S3时，两电阻串联，
∵串联电路中总电阻等于各分电阻之和，
∴根据欧姆定律可得，电路中的电流：
I＝＝＝0.15A；
（2）当S1断开，S2、S3闭合时，电路为R2的简单电路，通电5min电路消耗的电能：
W＝t＝×5×60s＝360J；
（3）当S1、S2断开，S3闭合时，两电阻串联，此时电路的总功率最小，
Pmin＝＝＝0.9W，
当S1、S2闭合，S3断开时，两电阻并联，此时电路中的总功率最大，
∵并联电路中总电阻的倒数等于各分电阻倒数之和，
∴R并＝＝＝＝7.5Ω，
Pmax＝＝＝4.8W，
∴＝＝。
答：（1）S1、S2断开，S3闭合时，电路中的电流是0.15A；
（2）S1断开，S2、S3闭合时，通电5min电路消耗的电能是360J；
（3）该电路的最大功率和最小功率之比是16：3。
