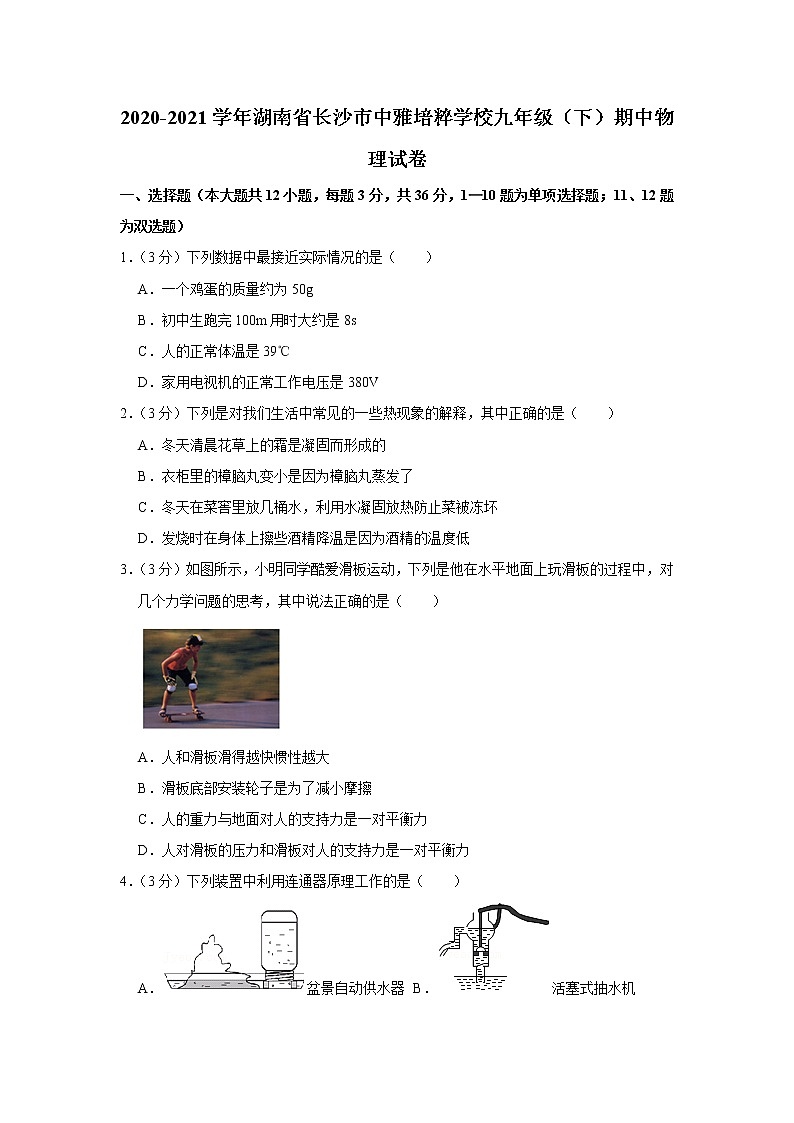

2020-2021学年湖南省长沙市中雅培粹学校九年级（下）期中物理试卷
一、选择题（本大题共12小题，每题3分，共36分，1—10题为单项选择题；11、12题为双选题）
1．（3分）下列数据中最接近实际情况的是（　　）
A．一个鸡蛋的质量约为50g
B．初中生跑完100m用时大约是8s
C．人的正常体温是39℃
D．家用电视机的正常工作电压是380V
2．（3分）下列是对我们生活中常见的一些热现象的解释，其中正确的是（　　）
A．冬天清晨花草上的霜是凝固而形成的
B．衣柜里的樟脑丸变小是因为樟脑丸蒸发了
C．冬天在菜窖里放几桶水，利用水凝固放热防止菜被冻坏
D．发烧时在身体上擦些酒精降温是因为酒精的温度低
3．（3分）如图所示，小明同学酷爱滑板运动，下列是他在水平地面上玩滑板的过程中，对几个力学问题的思考，其中说法正确的是（　　）

A．人和滑板滑得越快惯性越大
B．滑板底部安装轮子是为了减小摩擦
C．人的重力与地面对人的支持力是一对平衡力
D．人对滑板的压力和滑板对人的支持力是一对平衡力
4．（3分）下列装置中利用连通器原理工作的是（　　）
A．盆景自动供水器 B．活塞式抽水机
C．压强计 D．乳牛自动喂水器
5．（3分）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功。下列电路设计符合要求的是（　　）
A．
B．
C．
D．
6．（3分）月球表面为超高真空，白天最高温度可达160℃，夜间最低温度可达﹣180℃，环境极端严酷，然而月球含有丰富的可用于核聚变反应的氦3资源。2019年1月3日10点26分，“嫦娥四号”探测器在月球背面成功着陆。拍摄的世界第一张近距离月背影像图通过“鹊桥”中继星传回地球，揭开了古老月背的神秘面纱。下列说法中正确的是（　　）

A．中继星是用超声波实现通信
B．月球背面的照片是通过电磁波传回地球的
C．目前核电站使用的是核聚变反应释放的能量
D．在月夜可利用超导材料发热为月球车提供热量
7．（3分）生活中热现象随处可见，下列说法中不正确的是（　　）
A．端午米飘香，能闻到米粽的香味是由于分子做无规则运动
B．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
C．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
D．冬天很冷的时候搓手感到暖和，是用做功的方式改变内能
（多选）8．（3分）关于家庭电路的说法，正确的是（　　）

A．图中的设计符合安全用电的要求
B．正在发光的灯泡L1、L2 突然全部熄灭，一定是灯泡L1断路引起的
C．若进户零线断路，电路其他部分正常，闭合开关S1，用试电笔检测插座的左孔，氖管也会发光
D．灯泡L1与L2是并联的，金属外壳用电器不能用本图中的插座
9．（3分）如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程的说法，正确的是（　　）

A．忽略空气摩擦，小石块减少的重力势能全部转化为动能
B．从A点下落到B点的过程中，小石块受到重力和弹力的作用
C．从B点下落到C点的过程中，小石块的速度先增大后减小
D．小石块在C点时，速度为零，受到平衡力的作用
10．（3分）我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中与磁异探测器工作原理相同的是（　　）

A．
B．
C．
D．
（多选）11．（3分）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），闭合开关。激光被遮挡瞬间，下列说法正确的是（　　）

A．电阻R2的阻值变小 B．通过R2的电流变大
C．计数器两端的电压变大 D．R1与R2的电流之比不变
（多选）12．（3分）如图所示，小杰将长为0.6m、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个重40N的物体，肩上支点O离后端A为0.2m，他用手竖直往下压住前端B使木棒保持水平平衡，小杰的质量为50kg，（g＝10N/kg）则以下说法正确的是（　　）

A．手压木棒的压力大小为20N
B．肩对木棒的支持力大小为60N
C．人对地面的压力大小为560N
D．若要减小木棒对肩膀的压力，可适当将木棒往左移
二．填空题（每空2分，共22分）
13．（4分）如图所示，用力将空气压缩引火仪的活塞迅速下压，玻璃筒底部的硝化棉冒烟燃烧，这是通过 　 　方式改变物体的内能，此过程与汽油机的 　 　冲程能量转化形式相同。

14．（4分）如图所示是物理老师在课堂上演示的两个实验示意图。图甲中，老师用毛皮摩擦过的橡胶棒a接触验电器的金属小球b时，同学们发现验电器的金属箔片张开了，金属箔之所以张开是因为 　 　。图乙中，是一个通电螺线管，则通电螺线管的左端是 　 　极。

15．（4分）高铁列车的车窗是密封的，可以防止列车在高速行驶时，车内物体被压出车外，这是因为列车行驶时周围空气流速大、　 　；小明同学乘坐高铁时看见车站两旁的广告牌迅速向后退去，则小明是以　 　为参照物。
16．（4分）如图所示，重为50N的物体A在拉力F作用下沿水平面做匀速直线运动.已知滑轮组机械效率为80%，物体运动的速度为1m/s，则物体受到的摩擦力为 　 　N，拉力F做功的功率为 　 　.

17．（6分）如图的电路中，电源电压可调，灯L上标有“6V 6W”的字样（不考虑灯泡电阻的变化），R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2A”的字样，两表的量程分别是0～3A和0～15V，则灯泡L的电阻为 　 　Ω。闭合S1、S2、S3，调节电源电压使灯L正常发光，则此时通过电流表的电流为 　 　。闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为 　 　V。

三、实验题（本大题共4小题，每空2分，共28分）
18．（6分）在“探究水沸腾时温度变化特点”的实验中，图甲所示的实验中温度计使用有一处明显的错误是 　 　；改正错误后，水沸腾时温度计示数如图乙所示，此时水温为 　 　℃；若杯中装有0.2kg的水，初温是88℃，当水沸腾时，水至少吸收了 　 　J的热量。[已知c水＝4.2×103J/（kg•℃）]

19．（6分）某小组测量一种易溶于水、形状不规则的固体小颗粒物质的密度，测量的部分方法和结果如图所示。

（1）用天平测量适量小颗粒的质量。当天平重新平衡时，砝码质量和游码位置如图1所示，则称量的颗粒质量是 　 　g。
（2）因颗粒易溶于水，小组同学采用图2所示的方法测量体积，所称量的颗粒体积是 　 　cm3。
（3）该物质的密度是 　 　g/cm3。
（4）在步骤C中，若摇动不够充分，则测出的密度比实际密度偏 　 　。
20．（8分）如图所示是小杰同学探究“滑动摩擦力的大小与什么因素有关”的实验。
（1）实验时，小杰用弹簧测力计沿水平方向拉木块A，使其在长木板上做 　 　，此时弹簧测力计示数的大小等于滑动摩擦力的大小；
（2）比较甲、乙实验可以探究滑动摩擦力的大小与 　 　有关；比较 　 　实验可以探究滑动摩擦力的大小与接触面的粗糙程度有关；
（3）在操作过程中小杰还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，小杰经过细心思考后发现这种方法测出的摩擦力是错误的，原因是 　 　。
21．（8分）某小组同学用如图1所示的电路探究“电流与电阻的关系“，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω，电源电压为7.5V保持不变。

（1）实验前，滑动变阻器的滑片应移到 　 　端。
（2）小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是 　 　。
（3）排除故障后，同组甲、乙两位同学进行了实验，并作出I﹣R图象如图2所示，其中 　 　同学实验操作是符合要求的。
（4）为完成四次实验探究，该小组选择的滑动变阻器电阻的最大阻值应不小于 　 　Ω。
四、综合题（22题6分，23题8分）
22．（6分）如图甲是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风。图乙某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系。
（1）要让电吹风工作时吹出热风，它的开关应置于题图甲中 　 　位置；
（2）在该次将头发吹干的过程中，电热丝产生的热量为多少？
（3）电热丝的电阻是多少？

23．（8分）如图甲所示的柱形容器，放置一实心不吸水圆柱体A，底部用一长度为10cm细线将A与容器底部相连，向容器内慢慢加水，直至容器中水的深度为30cm，且倒入水的体积与水面上升高度关系如图乙所示。已知A的高度小于30cm；求：

（1）所加水的总质量；
（2）水对容器底部的压力；
（3）将水加到40cm深，剪断细线，将圆柱体A取出，继续加水至40cm深，与圆柱体A取出前相比容器对水平桌面的压强变化了200Pa。计算A的密度。

2020-2021学年湖南省长沙市中雅培粹学校九年级（下）期中物理试卷
参考答案与试题解析
一、选择题（本大题共12小题，每题3分，共36分，1—10题为单项选择题；11、12题为双选题）
1．【解答】解：
A、十个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右。此选项符合实际；
B、男子百米世界纪录为10s左右，初中生跑完100m所用时间应大于10s．此选项不符合实际；
C、人的正常体温为37℃，39℃应该是发烧状态。此选项不符合实际；
D、家庭电路电压为220V，电视机正常工作电压也应该为220V．此选项不符合实际。
故选：A。
2．【解答】解：
A、冬天清晨花草上的霜，是空气中的水蒸气遇冷直接变为固态的小冰晶附着在花草上，属于凝华，该选项说法不正确；
B、衣柜里的樟脑丸变小是因为樟脑丸升华为气体跑到空中，该选项说法不正确；
C、冬天在菜窖里放几桶水，利用水凝固放热防止菜被冻坏，该选项说法正确。
D、发烧时在身体上擦些酒精降温是因为酒精蒸发吸热，降低了人体的温度，该选项说法不正确。
故选：C。
3．【解答】解：A、一切物体在任何时候都有惯性，惯性只与质量有关，因此，运动过程中，人和滑板的惯性大小不变，故A错误；
B、用滚动代替滑动可以减小摩擦，因此滑板底部安装轮子是利用了滚动代替滑动可以减小摩擦力，故B正确；
C、地面对人的支持力等于人的重力与滑板重力的和，要大于人的重力，所以不是一对平衡力，故C错误；
D、人对滑板的压力，受力物是滑板；对人的支持力，受力物是人，压力和支持力不是一对平衡力，故D错误。
故选：B。
4．【解答】解：
A、盆景的自动给水装置，虽然底部相互连通，但上端不是都开口，不是连通器，是利用大气压工作的，故A不符合题意；
B、活塞式抽水机是利用大气压工作的，不是利用连通器原理工作的，故B不符合题意；
C、压强计的结构不符合上端开口、下端连通的特点，不是利用连通器原理工作的，故C不符合题意；
D、由图可知，乳牛自动喂水器符合上端开口、底部连通的特点，使得两容器中的水面相平，是利用连通器原理工作的，故D符合题意；
故选：D。
5．【解答】解：根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作；
A、由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A正确；
B、由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B错误；
C、由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C错误；
D、由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D错误。
故选：A。
6．【解答】解：
AB、月球上没有空气，真空不能传声，而电磁波可以在真空中传播，所以中继星不能利用超声波传递信息，月球背面的照片是通过电磁波传回地球的。故A错误，B正确；
C、核电站是利用可控原子核裂变释放的核能来发电的。故C错误；
D、超导体没有电阻，通电后不会发热，因此无法利用超导材料发热为月球车提供热量。故D错误。
故选：B。
7．【解答】解：
A、能闻到米粽的香味是扩散现象，是由于分子做无规则运动产生的，故A正确；
B、因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故B正确；
C、塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故C错误；
D、冬天很冷的时候搓手感到暖和，是摩擦生热，是用做功的方式改变物体的内能，故D正确。
故选：C。
8．【解答】解：
A、为了用电的安全，控制灯泡的开关接在火线与灯泡之间，图中灯泡接法都正确，故A正确；
B、若灯泡L1断路，则只有灯泡L1不发光，不会影响L2的支路，故B错误；
C、若进户零线断路，电路其他部分正常，闭合开关S1，用试电笔检测插座的左孔，由于左孔与火线之间是接通的，所以氖管也会发光，故C正确；
D、由图可知，该电路为并联电路；有金属的用电器，其外壳要接地，要使用三孔插座，故金属外壳用电器不能用本图中的插座，故D正确。
故选：ACD。
9．【解答】解：
小石块在下落过程中，在AB段，小石块只受到重力作用，重力不断改变小石块的运动状态，小石块加速下落；
在BC段受到橡皮筋的拉力作用，过B点后橡皮筋开始伸长（大于原长），弹力逐渐增大。当拉力小于重力时，小石块仍处于加速状态；当拉力大于重力时，小石块减速下落。
A、从A点到C点运动过程中小石块的重力势能转化为动能还转化为橡皮筋的弹性势能，故A错误；
B、由题B点是橡皮筋自然下垂长度的位置，所以在AB段，橡皮筋对小石块没有弹力，故B错误；
C、从B点下落到C点的过程中，小石块速度先加速后减速，故C正确；
D、BC过程中小石块先加速后减速，减速过程中是因为弹力大于重力，C点是下落的最低点，此时小石块虽然速度为0，到达C点后小石块会改变运动状态向上运动，故C点时受到并不是平衡力，故D错误。
故选：C。
10．【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，其工作原理是电磁感应现象；
A、说话时声波引起薄膜振动，薄膜振动引起线圈在磁场中做切割磁感线运动，产生感应电流；动圈式话筒是利用电磁感应现象进行工作的，故A符合题意；
B、图中的实验是奥斯特实验，说明了电流的磁效应，可制成电磁铁，故B不合题意；
C、图中通电导体在磁场中受力而运动，是电动机的工作原理，故C不合题意；
D、图中是电磁继电器，是利用电流的磁效应工作的，故D不合题意。
故选：A。
11．【解答】解：
A、两电阻串联，计数器（电压表）测R2的电压，已知当有光照射时电阻变小，所以激光被遮挡瞬间电阻R2变大，故A错误；
B、由串联电阻的规律可知，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，故B错误；
C、根据U＝IR可知，R1两端的电压变小，由串联电路的电压规律可知，电压表示数变大，即计数器两端的电压变大，故C正确；
D、根据串联电路各处的电流相等可知，R1与R2的电流之比为1：1，保持不变，故D正确。
故选：CD。
12．【解答】解：
A、由杠杆平衡条件可得：F×OB＝G×OA，即：F×0.4m＝40N×0.2m，解得手压木棒的压力：F＝20N，故A正确；
B、木棒对肩膀的压力：F压＝F+G＝20N+40N＝60N，由于力的作用是相互的，所以肩对木棒的支持力大小等于木棒对肩膀的压力，大小为60N，故B正确；
C、人对地面的压力大小等于人的重力加上物体的重力，大小为：500N+40N＝540N，故C错误；
D、在物体重力不变的情况下，要减小木棒对肩膀的压力，应减小人对木棒的压力，根据杠杆的平衡条件可知，需要增大动力臂、减小阻力臂，可以适当将木棒往右移，故D错误。
故选：AB。
二．填空题（每空2分，共22分）
13．【解答】解：
在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使空气的内能增加；
该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程的能量转化相同。
故答案为：做功；压缩。
14．【解答】解：（1）毛皮摩擦过的橡胶棒带负电，接触验电器后，一部分电子转移到两金属箔片上，两金属箔片带上负电，同种电荷相互排斥，所以金属箔片张开了。
（2）运用安培定则，用右手握住螺线管，弯曲的四指指向电流方向，大拇指指向右端，则右端为N极，左端是螺线管的S极。
故答案为：同种电荷相互排斥；S。
15．【解答】解：高速列车行驶过程中，列车两侧的空气流动速度很大，压强很小，车内部的压强不变，物体在内外压强差的作用下，被压出车外出现事故，所以高铁列车的车窗是密封的。
小明同学乘坐高铁时看见车站两旁的广告牌迅速向后退去，即广告牌是向后运动的，这是以列车为参照物。
故答案为：压强小；列车。
16．【解答】解：（1）由图可知n＝3，由η＝＝＝可得摩擦力的大小为：f＝ηnF＝80%×3×5N＝12N；
（2）绳子运动的速度为：v＝nv'＝3×1m/s＝3m/s，拉力的功率为：P＝＝＝Fv＝5N×3m/s＝15W。
故答案为：12；15W。
17．【解答】解：（1）根据P＝可得：
灯泡的电阻；RL＝＝＝6Ω；
（2）闭合S1、S2、S3时，灯泡L与电阻R1并联，电流表测干路电流，
由于灯泡正常发光，则电源电压U＝U额＝6V，
此时通过灯L和R1的电流分别为：
IL＝＝＝1A，
I1＝＝＝0.6A，
则电流表示数：I＝IL+I1＝1A+0.6A＝1.6A；
（3）当只闭合开关S2时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，
因串联电路中各处的电流相等，且两表的量程分别是0～3A和0～15V，
所以，当电压表的示数U2＝15V且电路中的电流I＝2A时，电源的电压最大，
因串联电路中总电压等于各分电压之和，
所以，由I＝可得，电源的最大电压：
U大＝IR1+U2＝2A×10Ω+15V＝35V，
因保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，
①当滑动变阻器接入电路中的电阻最大（电路中电流最小）且电压表的示数U2′＝7.5V时，电源的电压可能最小，
此时电路中的电流：
I′＝＝＝0.15A，
此时R1两端的电压：
U1′＝I′R1＝0.15A×10Ω＝1.5V，
则电源的最小电压：
U小1＝U1′+U2′＝1.5V+7.5V＝9V；
②当电流表示数为I'＝1.5A，同时电压表示数为0（即变阻器滑片在最左端）时，电源电压可能最小，
U小2＝I'R1＝1.5A×10Ω＝15V；
因为U小1＜U小2，所以U小＝U小1＝9V。
所以，电源可调的最高电压与最低电压的差值：
ΔU＝U大﹣U小＝35V﹣9V＝26V。
故答案为：6；1.6A；26。
三、实验题（本大题共4小题，每空2分，共28分）
18．【解答】解：（1）根据温度计的正确使用逐条分析得出操作错误的是：温度计的玻璃泡碰到了容器底；
（2）此时温度计的示数为98℃，所以水的沸点是98℃；
（3）水吸收的热量Q＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.2kg×（98℃﹣88℃）＝8400J。
故答案为：（1）温度计的玻璃泡碰到了容器的底部；（2）98；（3）8400。
19．【解答】解：
（1）砝码的质量是：100g+20g+20g+5g＝145，游码的质量是2.6g，所以物体的质量是m＝145g+2.6g＝147.6g；
（2）由B图可知细铁砂的体积是：100cm3，由C图可知颗粒与细铁砂的总体积是：160cm3，所以颗粒的体积是V＝160cm3﹣100cm3＝60cm3；
（3）铁砂的密度是ρ＝＝＝2.46g/cm3
（4）当铁丝粉末充满颗粒的空隙时，测量的物质与铁丝粉的总体积就变大了，由密度公式ρ＝可知物质的密度就变小了。
故答案为：（1）147.6；（2）60；（3）2.46；（4）小。
20．【解答】解：（1）实验时为了测出滑动摩擦力大小，应使弹簧测力计拉着木块在水平面上做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡，可知此时滑动摩擦力与拉力大小相等；
（2）比较甲、乙实验可知：两次实验的接触面的粗糙程度不变，压力的大小不同，弹簧测力计的示数不同，所以比较甲、乙实验可以探究滑动摩擦力的大小与压力有关；
比较甲、丙两图可知：两次实验的压力大小不变，接触面的粗糙程度不同，弹簧测力计的示数不同，所以比较甲、丙实验可以探究滑动摩擦力的大小与接触面的粗糙程度有关；
（3）弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，此过程中，拉力与摩擦力不在同一直线上，弹簧测力计对木块的拉力和木块受到的滑动摩擦力不是一对平衡力，拉力和摩擦力不相等。
故答案为：（1）匀速直线运动；（2）压力；甲、丙；（3）弹簧测力计对木块的拉力和木块受到的滑动摩擦力不是一对平衡力，拉力和摩擦力不相等。
21．【解答】解：（1）实验前，为了保护电路滑动变阻器应置于最大值，故滑动变阻器的滑片应置于左端；
（2）电流表指针无偏转，说明电路不通，电压表指针迅速满偏，则电路中的故障可能是电阻断路；
（3）由图2可知，乙图像中20Ω×0.15A＝15Ω×0.2A＝10Ω×0.3A＝5Ω×0.6A＝3V，
甲图像中20Ω×0.25A≠15Ω×0.3A，故乙同学的实验操作符合要求；
（4）根据串联电路的电压特点可知，要控制定值电阻两端的电压不变，电阻电阻越大，变阻器的电阻也越大，其变阻器两端的电压U滑＝7.5V﹣3V＝4.5V，
串联电路中电压的分配与电阻成正比，则：＝，
代入数据得：＝，解得：R滑＝30Ω。
故答案为：（1）左；（2）电阻断路；（3）乙；（4）30。
四、综合题（22题6分，23题8分）
22．【解答】解：（1）当电吹风机送出来的是热风时，电动机和电阻丝应同时工作，即开关应置于图甲中的A位置，电风扇与电热丝是并列连接在电源上。
（2）根据功率随时间的变化关系图象可知：
P热＝1100W，t1＝20s，P凉＝100W，t2＝30s﹣20s＝10s，
电热丝的电功率：
P电热丝＝P热﹣P凉＝1100W﹣100W＝1000W，
该次将头发吹干的过程中，电热丝产生的热量：
Q电热丝＝W电热丝＝P电热丝t1＝1000W×20s＝2×104J；
（3）由P＝可得，电热丝的电阻：
R＝＝＝48.4Ω。
故答案为：（1）A；（2）该次将头发吹干的过程中，电热丝产生的热量为2×104J； （3）电热丝的电阻为48.4Ω。
23．【解答】解：（1）所加水的总质量为：m＝ρV＝1.0×103kg/m3×5500×10﹣6m3＝5.5kg
（2）图乙中，当水深达到20cm时出现拐点，水深升高的速度开始变慢，说明从水深20cm开始，再加入的水将以容器的总底面积为基础开始升高。
容器的底面积为：S容＝＝250cm2
从开始加水到水深20cm的过程中，水的深度是以容器和圆柱体之间的圆环面积为基础升高。
圆环的面积为：S环＝＝150cm2
圆柱体A的底面积为：S柱＝250cm2﹣150cm2＝100cm2
水深为30cm时，对容器底部的压强为：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.3m＝3000Pa
水对容器底部的压力为：
F＝pS容＝3000Pa×250×10﹣4m2＝75N
（3）圆柱体A的密度可能小于水的密度，也可能大于等于水的密度。
情况一：圆柱体A的密度大于等于水的密度
当水深为20cm时出现拐点，说明水面与A的上表面相平，即A的高度为20cm
圆柱体A的体积为：
V柱＝S柱×h柱＝100cm2×20cm＝2000cm3＝2×10﹣3m3
当水深为40cm时，剪断细线，由于圆柱体A的密度大于等于水的密度，所以圆柱体A的位置不会改变。
将圆柱体A取出后，再加水至40cm，即相当于用与圆柱体A相等体积的水代替了圆柱体A。
二者的重力之差为：ΔG＝G柱﹣G水＝ρ柱gV柱﹣ρ水gV柱
由容器对桌面的压强变化了200Pa，可知容器对桌面变化的压力为：
ΔF＝ΔpS容＝200Pa×250×10﹣4m2＝5N
因为ΔG＝ΔF，故ρ柱gV柱﹣ρ水gV柱＝5N，即ρ柱×10N/kg×2×10﹣3m3﹣1.0×103kg/m3×10N/kg×2×10﹣3m3＝5N
解得：ρ柱＝1.25×103kg/m3
情况二：圆柱体A的密度小于水的密度
当水深为20cm时出现拐点，说明圆柱体A受到的浮力等于重力
G柱＝F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×100×20×10﹣6m3＝20N
当水深加至30cm时，圆柱体处于漂浮状态，浸入水中的深度不会改变仍为20cm，此时圆柱体与容器之间的细线长度为10cm，处于松驰状态。
当水深加至40cm时，由于细线不可伸长，故圆柱体不能再上浮，位置保持不变。由于圆柱体的高度小于30cm，所以当水深加至40cm时，水面将超过圆柱体上表面，即圆柱体完全浸没。
将圆柱体A取出后，再加水至40cm，即相当于用与圆柱体A相等体积的水代替了圆柱体A。
二者的重力之差为：ΔG＝G水﹣G柱＝ρ水gV柱﹣20N
由容器对桌面的压强变化了200Pa，可知容器对桌面的变化的压力为：
ΔF＝ΔpS容＝200Pa×250×10﹣4m2＝5N
因为ΔG＝ΔF，故ρ水gV柱﹣20N＝5N，即1.0×103kg/m3×10N/kg×V柱﹣20N＝5N
解得：V柱＝2.5×10﹣3m3
圆柱体A的质量为：
m柱＝＝＝2kg
圆柱体A的密度为：
ρ柱＝＝＝0.8×103kg/m3
故答案为：（1）5.5kg （2）75N （3）1.25×103kg/m3或0.8×103kg/m3
