（11）电流、电压、电阻及欧姆定律——2022年中考物理真题专项汇编

这是一份（11）电流、电压、电阻及欧姆定律——2022年中考物理真题专项汇编，共7页。试卷主要包含了2A 0等内容，欢迎下载使用。

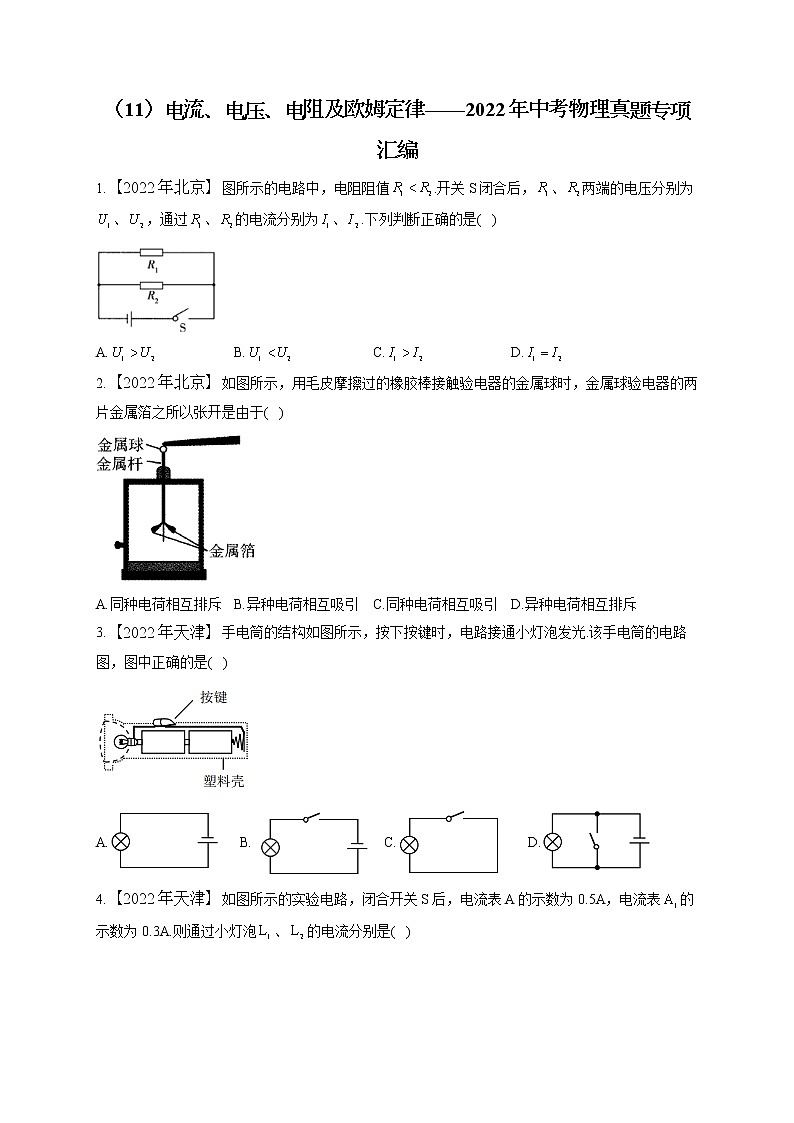

（11）电流、电压、电阻及欧姆定律——2022年中考物理真题专项汇编1.【2022年北京】图所示的电路中，电阻阻值.开关S闭合后，、两端的电压分别为、，通过、的电流分别为、.下列判断正确的是(   )
 A. B. C. D.2.【2022年北京】如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于(   )

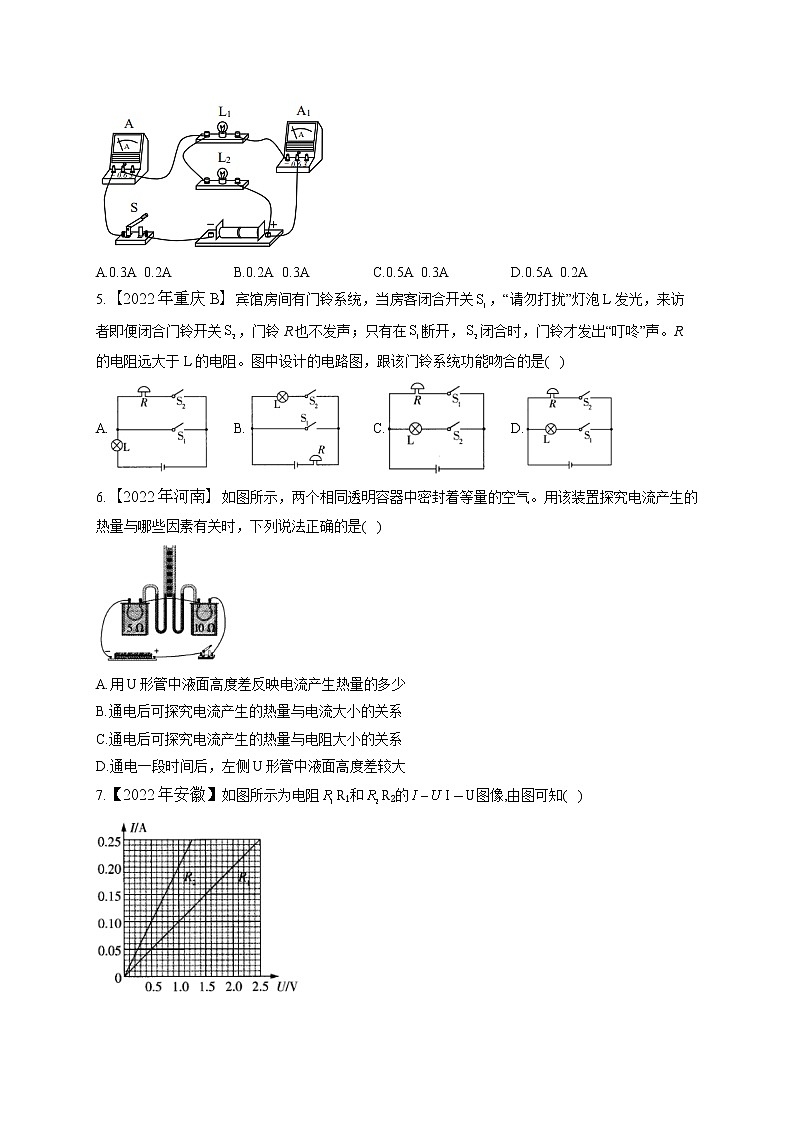

 A.同种电荷相互排斥 B.异种电荷相互吸引 C.同种电荷相互吸引 D.异种电荷相互排斥3.【2022年天津】手电筒的结构如图所示，按下按键时，电路接通小灯泡发光.该手电筒的电路图，图中正确的是(   )A. B. C. D.4.【2022年天津】如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表的示数为0.3A.则通过小灯泡、的电流分别是(   )A.0.3A  0.2A B.0.2A  0.3A C.0.5A  0.3A D.0.5A  0.2A5.【2022年重庆B】宾馆房间有门铃系统，当房客闭合开关，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关，门铃R也不发声；只有在断开，闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。图中设计的电路图，跟该门铃系统功能吻合的是(   )A. B. C. D.6.【2022年河南】如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是(   )A.用U形管中液面高度差反映电流产生热量的多少B.通电后可探究电流产生的热量与电流大小的关系C.通电后可探究电流产生的热量与电阻大小的关系D.通电一段时间后，左侧U形管中液面高度差较大7.【2022年安徽】如图所示为电阻和的图像,由图可知(   )

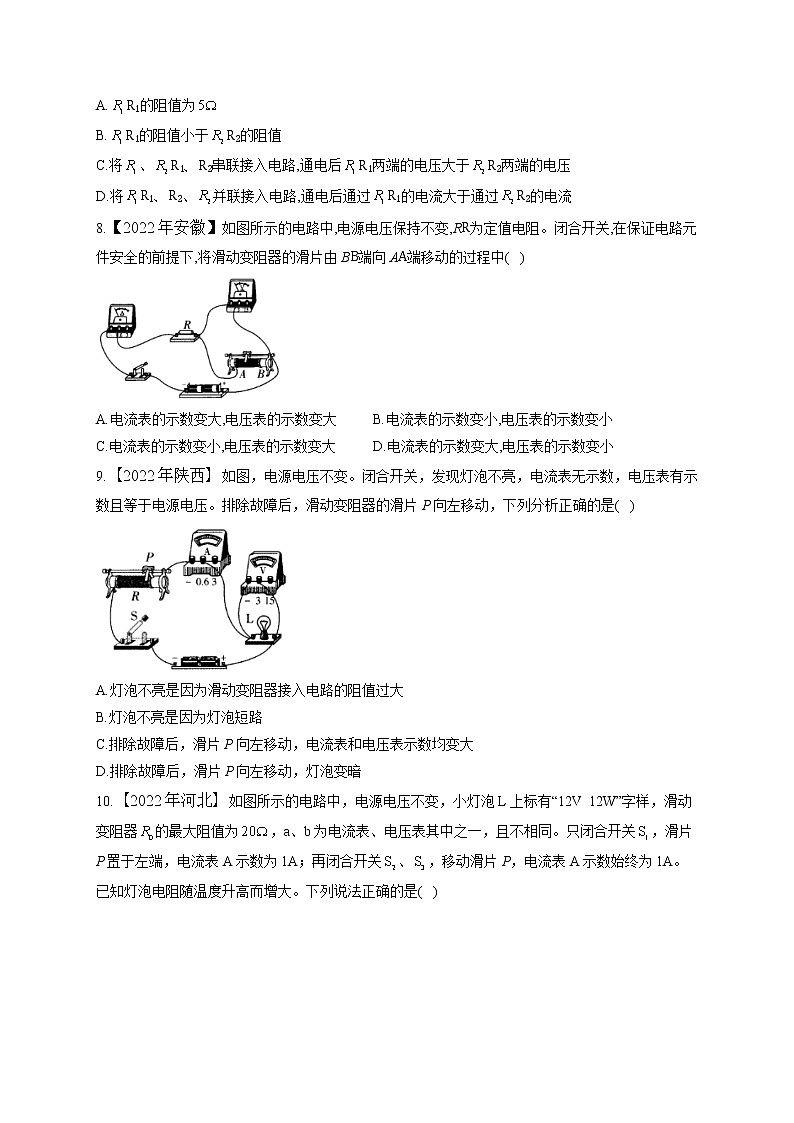

 A.的阻值为B.的阻值小于的阻值C.将、串联接入电路,通电后两端的电压大于两端的电压D.将、并联接入电路,通电后通过的电流大于通过的电流8.【2022年安徽】如图所示的电路中,电源电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端向A端移动的过程中(   )
 A.电流表的示数变大,电压表的示数变大 B.电流表的示数变小,电压表的示数变小C.电流表的示数变小,电压表的示数变大 D.电流表的示数变大,电压表的示数变小9.【2022年陕西】如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是(   )
 A.灯泡不亮是因为滑动变阻器接入电路的阻值过大B.灯泡不亮是因为灯泡短路C.排除故障后，滑片P向左移动，电流表和电压表示数均变大D.排除故障后，滑片P向左移动，灯泡变暗10.【2022年河北】如图所示的电路中，电源电压不变，小灯泡L上标有“12V  12W”字样，滑动变阻器的最大阻值为，a、b为电流表、电压表其中之一，且不相同。只闭合开关，滑片P置于左端，电流表A示数为1A；再闭合开关、，移动滑片P，电流表A示数始终为1A。已知灯泡电阻随温度升高而增大。下列说法正确的是(   )
 A.a为电压表B.电源电压为12VC.只闭合开关，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为D.将a与互换，开关均闭合，移动滑片P，滑动变阻器功率的最小值为7.2W11.【2022年天津】如图所示电路,电阻为3Ω,为1Ω.当开关S闭合后,通过电阻的电流之比为_________,电压表的示数之比为_________.12.【2022年河南】在图所示的电路中，电源电压不变，电阻的阻值为.闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为________V，电阻的阻值为_______Ω，通电1min，该电路消耗的总电能为_________J。



答案以及解析1.答案：C解析：由题图可知，闭合开关后，电阻并联，根据并联电路的电压特点可知，，故A、B错误；由于两电阻两端的电压相等，根据欧姆定律可得，由于，所以，故C正确，D错误.2.答案：A解析：用毛皮摩擦过的橡胶棒因得到电子而带负电，当带负电的橡胶棒接触验电器的金属球时，橡胶棒上的部分电子就会通过金属球和金属杆转移给金属箔，使得两片金属箔都带负电，因为同种电荷相互排斥，故两片金属箔张开.3.答案：B解析：A电路图中缺少开关，不符合题意；C电路图中没有电源，不符合题意；D电路图中开关闭合会将电源短路，烧毁电源，不符合题意.4.答案：A解析：开关S闭合后，小灯泡与并联，电流表与小灯泡串联在同一条支路上，测量通过的电流，由于示数为0.3A，所以通过的电流为0.3A；电流表A串联在干路上，测量通过和的电流之和，由于A的示数为0.5A，所以通过的电流为.故A正确.5.答案：A解析：A选项中的电路，闭合，灯L发光，再闭合，电铃所在的支路被短路，电铃不会响，只有断开、闭合时，电铃才能响起，A符合题意；B选项中的电路，闭合，电铃响，再闭合，灯所在的支路被短路，B不符合题意；C选项中的电路，只闭合时电铃响，灯不亮，C不符合题意；D选项中的电路，只闭合时灯亮，再闭合，灯亮，同时电铃响，D不符合题意.6.答案：AC解析：实验过程中，通过U形管中两侧液面的高度差来反映电流产生热量的多少，A正确；由题图可知，两个阻值不同的电阻丝串联在电路中，通电后，通过它们的电流相同，根据控制变量法的思想可知，在通电时间相同的情况下，可以探究电流产生的热量与电阻大小的关系，但不能探究电流产生的热量与电流大小的关系，B错，C正确；根据可知，通电一段时间后，10Ω的电阻丝产生的热量较多，右侧透明容器中空气受热膨胀的程度更大，故右侧U形管中液面的高度差更大，D错.7.答案：C解析：根据可以计算出、，故，A、B均错误；将串联接入电路，由串联电路的分压规律可知，通电后两端的电压大于两端的电压，C正确；将并联接入电路，由并联电路的分流规律可知，通电后通过的电流小于通过的电流，D错误.8.答案：D解析：闭合开关，定值电阻和滑动变阻器组成串联电路，电压表测量滑动变阻器两端电压，电流表测量电路中的电流.当滑动变阻器的滑片由B端向A端移动时，滑动变阻器连入电路的阻值变小，串联电路的总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，电流表示数变大；由可知定值电阻两端电压变大，则滑动变阻器两端电压变小，即电压表的示数变小.本题应选D.9.答案：C解析：灯泡不亮，电流表无示数，说明电路发生断路，电压表有示数且等于电源电压，此时电压表测量的是电源电压，说明从电压表两接线柱到电源两极之间的电路是通路，故电路故障是灯泡断路，A、B错.排除故障后，滑片P向左移动，滑动变阻器接入电路的阻值变小，电路的总电阻变小，根据可知，电路的电流变大，电流表示数变大，灯泡的实际功率变大，灯泡变亮，根据串联电路的分压原理可知，滑动变阻器两端的电压减小，根据串联电路电压的特点可知，小灯泡两端的电压变大，故电压表示数变大，C正确，D错.10.答案：ABD解析：只闭合开关，滑片P置于左端时，电路为灯泡L的简单电路，电路电流为1A；再闭合，移动滑片P，电流表示数始终为1A，说明滑动变阻器失去了调节作用，滑动变阻器被短路了，则b为电流表，a为电压表.A项正确.小灯泡额定电流，只闭合开关，滑片P登于左端时，电流表示数为1A，则小灯泡正常发光，电源电压,B项正确。只闭合开关，小灯泡L与滑动变阻器串联，电流表示数为0.5A时，电路总电阻，小灯泡正常发光时的电阻，由于灯泡电阻随温度升高而增大，故此时小灯泡电阻，滑动变阻器接入电路的阻值，C项错误。将a与互换，开关均闭合，滑动变阻器和小灯泡并联，滑动变阻器两端的电压恒为电源电压，根据可知，移动片P，滑动变阻器接入电路的阻值最大时，滑动变阻器的功率最小，,D项正确.11.答案：1:1；3:4 解析：开关S闭合后，和串联，由于串联电路中的电流处处相等，所以通过的电流之比为1:1；电压表测两端的电压，电压表测电源电压，的示数之比.12.答案：6;30;180解析：由题图可知，闭合开关S后，两电阻并联，电流表测量通过的电流，电流表测量通过干路的电流.根据并联电路的电流特点可知，通过的电流，根据并联电路的电压特点和欧姆定律可知，电源电压；电阻的阻值；通电1min，该电路消耗的总电能.
