人教版九年级全册第十八章 电功率第2节 电功率单元测试课时练习

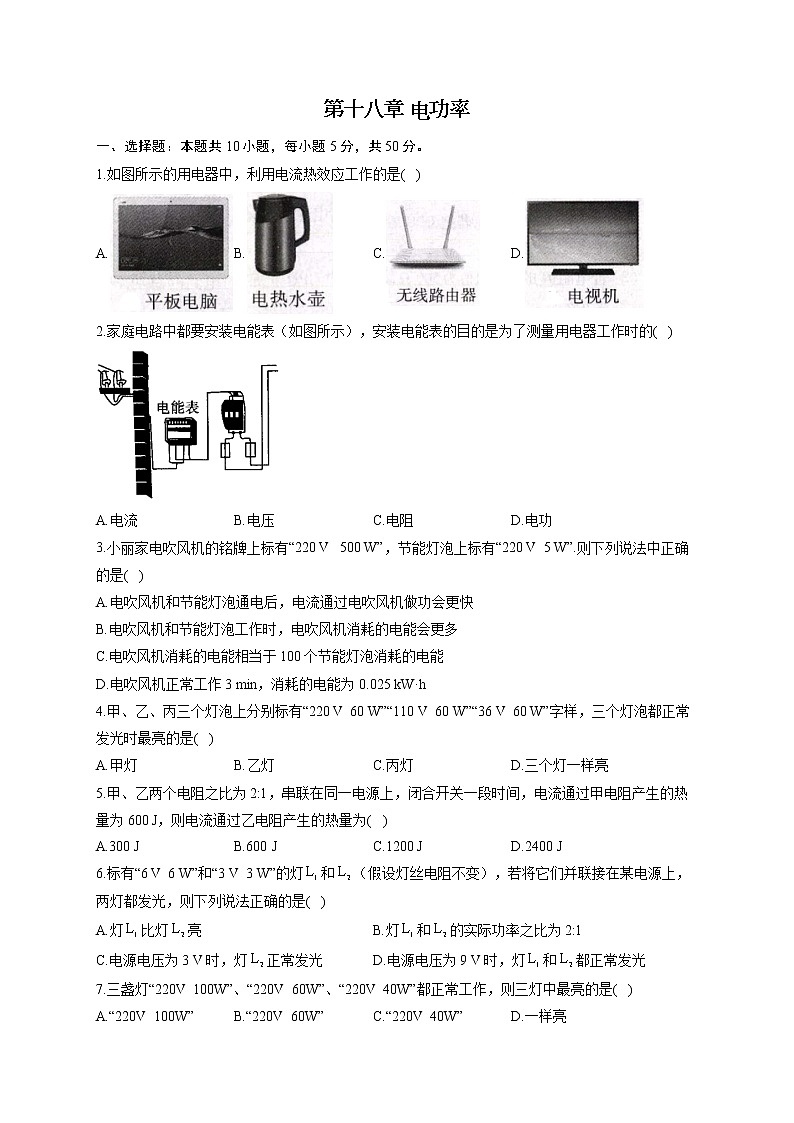

第十八章 电功率

一、选择题：本题共10小题，每小题5分，共50分。

1.如图所示的用电器中，利用电流热效应工作的是(   )

A. B. C. D.

2.家庭电路中都要安装电能表（如图所示），安装电能表的目的是为了测量用电器工作时的(   )


A.电流 B.电压 C.电阻 D.电功

3.小丽家电吹风机的铭牌上标有“220 V   500 W”，节能灯泡上标有“220 V  5 W”.则下列说法中正确的是(   )

A.电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快

B.电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多

C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能

D.电吹风机正常工作3 min，消耗的电能为0.025 kW·h

4.甲、乙、丙三个灯泡上分别标有“220 V  60 W”“110 V  60 W”“36 V  60 W”字样，三个灯泡都正常发光时最亮的是(   )

A.甲灯 B.乙灯 C.丙灯 D.三个灯一样亮

5.甲、乙两个电阻之比为2:1，串联在同一电源上，闭合开关一段时间，电流通过甲电阻产生的热量为600 J，则电流通过乙电阻产生的热量为(   )

A.300 J  B.600 J  C.1200 J  D.2400 J

6.标有“6 V  6 W”和“3 V  3 W”的灯和（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，则下列说法正确的是(   )

A.灯比灯亮  B.灯和的实际功率之比为2:1

C.电源电压为3 V时，灯正常发光 D.电源电压为9 V时，灯和都正常发光

7.三盏灯“220V  100W”、“220V  60W”、“220V  40W”都正常工作，则三灯中最亮的是(   )

A.“220V  100W” B.“220V  60W” C.“220V  40W” D.一样亮

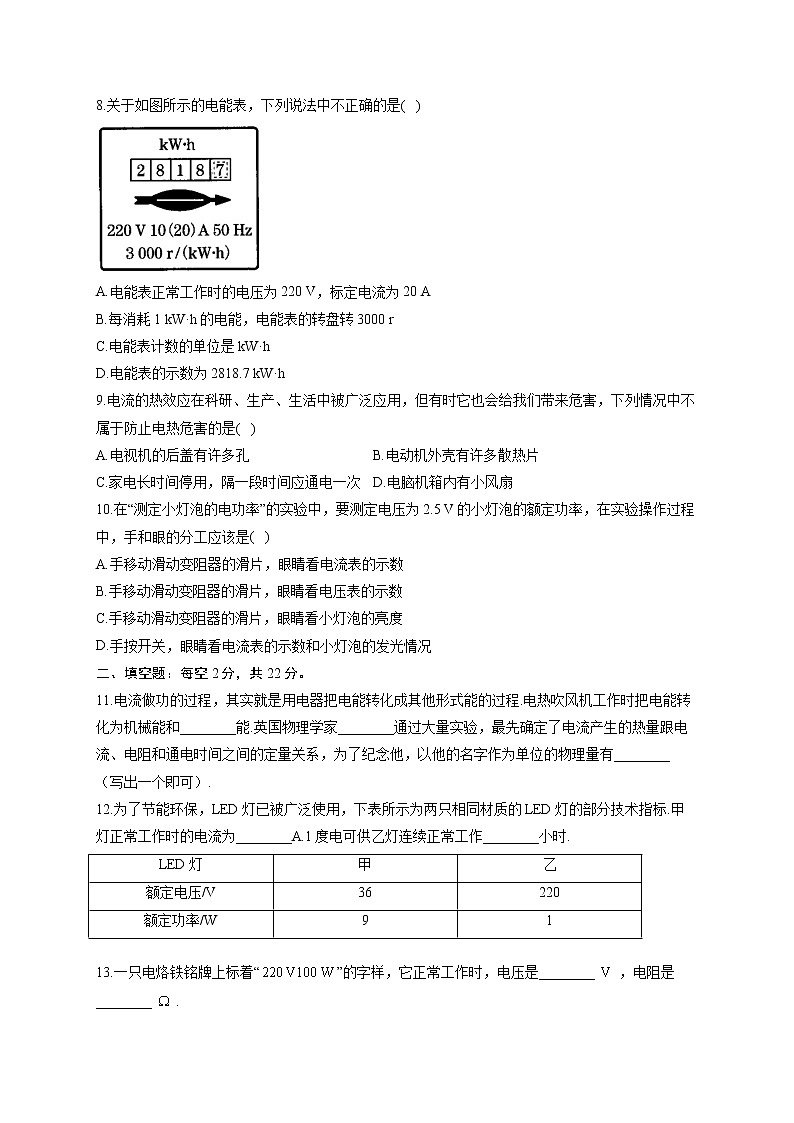

8.关于如图所示的电能表，下列说法中不正确的是(   )


A.电能表正常工作时的电压为220 V，标定电流为20 A

B.每消耗1 kW·h的电能，电能表的转盘转3000 r

C.电能表计数的单位是kW·h

D.电能表的示数为2818.7 kW·h

9.电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是(   )

A.电视机的后盖有许多孔 B.电动机外壳有许多散热片

C.家电长时间停用，隔一段时间应通电一次 D.电脑机箱内有小风扇

10.在“测定小灯泡的电功率”的实验中，要测定电压为2.5 V的小灯泡的额定功率，在实验操作过程中，手和眼的分工应该是(   )

A.手移动滑动变阻器的滑片，眼睛看电流表的示数

B.手移动滑动变阻器的滑片，眼睛看电压表的示数

C.手移动滑动变阻器的滑片，眼睛看小灯泡的亮度

D.手按开关，眼睛看电流表的示数和小灯泡的发光情况

二、填空题：每空2分，共22分。

11.电流做功的过程，其实就是用电器把电能转化成其他形式能的过程.电热吹风机工作时把电能转化为机械能和________能.英国物理学家________通过大量实验，最先确定了电流产生的热量跟电流、电阻和通电时间之间的定量关系，为了纪念他，以他的名字作为单位的物理量有________（写出一个即可）.

12.为了节能环保，LED灯已被广泛使用，下表所示为两只相同材质的LED灯的部分技术指标.甲灯正常工作时的电流为________A.1度电可供乙灯连续正常工作________小时.

13.一只电烙铁铭牌上标着“”的字样，它正常工作时，电压是________，电阻是________.

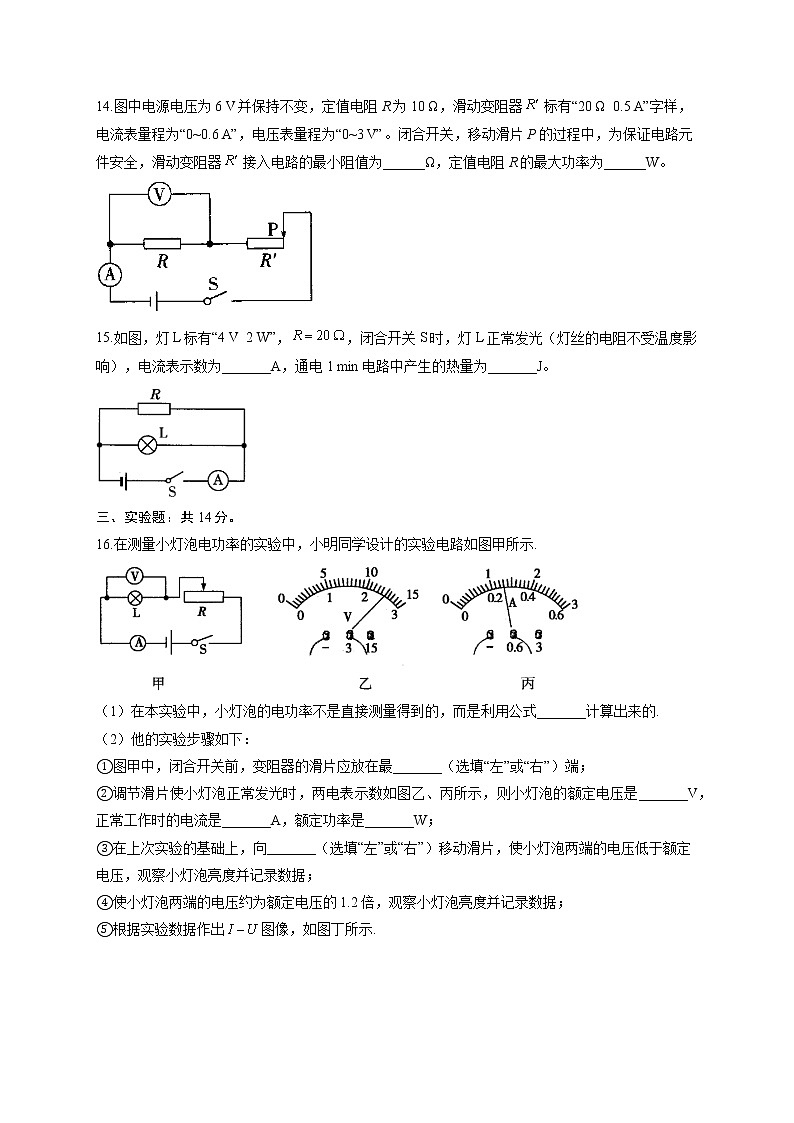

14.图中电源电压为6 V并保持不变，定值电阻R为10 Ω，滑动变阻器标有“20 Ω  0.5 A”字样，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”。闭合开关，移动滑片P的过程中，为保证电路元件安全，滑动变阻器接入电路的最小阻值为______Ω，定值电阻R的最大功率为______W。


15.如图，灯L标有“4 V  2 W”，，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电流表示数为_______A，通电1 min电路中产生的热量为_______J。


三、实验题：共14分。

16.在测量小灯泡电功率的实验中，小明同学设计的实验电路如图甲所示.


（1）在本实验中，小灯泡的电功率不是直接测量得到的，而是利用公式_______计算出来的.

（2）他的实验步骤如下：

①图甲中，闭合开关前，变阻器的滑片应放在最_______（选填“左”或“右”）端；

②调节滑片使小灯泡正常发光时，两电表示数如图乙、丙所示，则小灯泡的额定电压是_______V，正常工作时的电流是_______A，额定功率是_______W；

③在上次实验的基础上，向_______（选填“左”或“右”）移动滑片，使小灯泡两端的电压低于额定电压，观察小灯泡亮度并记录数据；

④使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡亮度并记录数据；

⑤根据实验数据作出图像，如图丁所示.


（3）由图丁可知，通过小灯泡的电流跟它两端的电压不成正比，造成这一结果的直接原因是灯丝的_______发生了变化.

四、计算题：共14分。

17.如图所示的电路图中，电阻和并联后，接到6V的电源上，若开关闭合后，电流表、A的示数分别为0.1A和0.3A。求：

（1）通过电阻的电流

（2）电阻的阻值

（3）电阻的电功率

答案以及解析

1.答案：B

解析：平板电脑和电视机工作时主要将电能转化为光能和声能，没有利用电流的热效应；由生活常识可知，无线路由器工作时，电能并不是主要转化为内能，即无线路由器不是利用电流的热效应工作的；电热水壶工作时把电能转化为内能，利用了电流的热效应，故选B.

2.答案：D

3.答案：D

解析：电功率是表示电流做功快慢的物理量，A中只说明电吹风机和节能灯泡通电后而没有说明它们都在额定电压下工作，它们工作时的电功率不确定就不能判断谁做功更快，故A错误；根据可知，在实际功率和工作时间都不确定的情况下，无法判断消耗电能的多少，故B、C错误；由可得，电吹风机正常工作3 min，消耗的电能，故D正确.

4.答案：D

解析：灯泡的亮度与额定电压的高低无关，灯泡的亮度取决于灯泡的实际功率，灯泡的实际功率越大，灯泡越亮。题中三灯均正常发光，实际功率均为60 W，故三灯亮度相同。

5.答案：A

解析：甲、乙两个电阻串联在同一电源上，闭合开关一段时间，通电时间相同，通过的电流也相同，电阻之比为2:1，根据可知，电阻产生的热量之比为2:1，则乙电阻产生的热量为。故选A。

6.答案：C

解析：灯和的电阻分别为；将它们并联接在某电源上时，电压相等，则灯和的实际功率之比，故灯比灯暗，故A、B错；电源电压为3 V时，灯的电压为额定电压，能正常发光，故C正确；电源电压为9 V时，灯和的电压均为9 V，超过了两灯的额定电压，两灯均不能正常发光，故D错.

7.答案：A

解析：三盏灯都正常工作时,三盏灯的实际功率都是各自的额定功率,由题可知,“220V 100W”额定功率最大,所以实际功率最大,灯泡最亮.
故选A.

8.答案：A

9.答案：C

解析：电视机的后盖有许多孔是为了把各电器元件产生的热量及时散失掉。电流通过电动机产生的热量是有害的，故要用散热片散热。家电长时间停用，隔一段时间应通电一次可防止家电受潮。过多的热量会影响电脑的正常工作，机箱内有风扇就是为了散热。

10.答案：B

解析：手移动滑动变阻器的滑片，眼睛看电压表的示数，当电压表指示小灯泡的额定电压时，停止移动滑片，记录电流表的示数，再利用公式计算小灯泡的额定功率。

11.答案：内；焦耳；电功（或电能、机械能等）

解析：电热吹风机主要是两个电路元件工作，一个是电动机，一个是电热丝，电动机主要把电能转化为机械能，电热丝把电能转化为内能.焦耳是功和能的单位.

12.答案：0.25；1000

解析：根据可知，通过甲灯的电流；1度电可供乙灯连续正常工作的时间.

13.答案：220；484

解析：由题意可知：一只电烙铁的铭牌上标着“”的字样，表示该灯泡额定电压为，额定功率为，故它正常工作时，电压等于额定电压，故是，电阻是.

14.答案：10；0.9

解析：本题考查欧姆定律的应用以及电功率的计算。由题中电路图可知，定值电阻与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压，已知允许通过滑动变阻器的最大电流为0.5 A，电流表的最大量程为0.6 A，当电压表的示数为最大量程3 V时，由可知，此时通过定值电阻的电流为，比较以上三个电流可知电路中的最大电流为0.3 A，此时滑动变阻器接入电路的阻值最小，此时电路的总电阻，则滑动变阻器接入电路的最小阻值为；此时定值电阻的电功率最大，为。

15.答案：0.7；168

解析：由图知R与L并联，电流表测干路电流，灯L正常发光，通过灯泡的电流，通过R的电流，电流表示数；通电1 min电路中产生的热量。

16.答案：（1）

（2）①左；②2.5；0.26；0.65；③左

（3）电阻

解析：（2）①闭合开关前，变阻器的滑片应放在阻值最大端，防止开关闭合时，电路中电流过大，烧坏电流表等元件.②由题图乙知，电压表所选量程是0~3 V，示数是2.5 V；由题图丙知，电流表所选量程是0~0.6 A，示数是0.26 A；此时小灯泡正常发光，所以由可计算出其额定功率为0.65 W.③要使电压表示数小于小灯泡的额定电压，应向左移动滑动变阻器的滑片.

17.答案：（1）通过电阻的电流：；

（2）电阻的阻值：；

（3）电阻的发热功率：。
