高中物理鲁科版 (2019)必修 第三册第1节 闭合电路欧姆定律试讲课课件ppt

这是一份高中物理鲁科版 (2019)必修 第三册第1节 闭合电路欧姆定律试讲课课件ppt，共21页。PPT课件主要包含了闭合电路的结构，定义式，实验探究电源的内阻，外电路，内电路，能量关系，梳理深化，闭合电路欧姆定律，表达式等内容，欢迎下载使用。

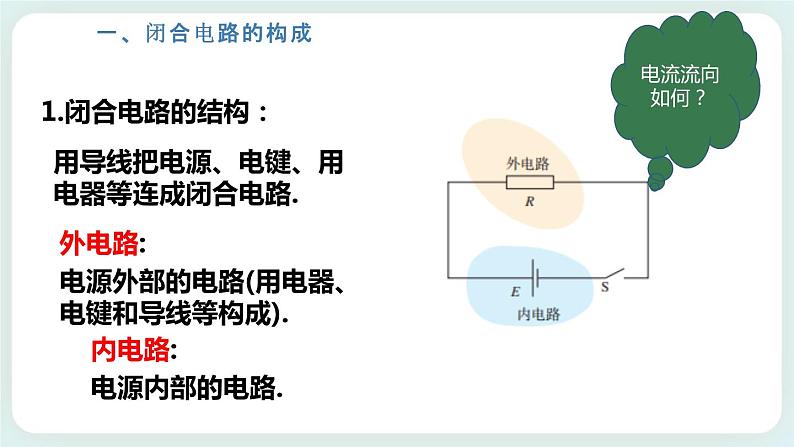

外电路:电源外部的电路(用电器、电键和导线等构成).
用导线把电源、电键、用电器等连成闭合电路.
内电路:电源内部的电路.

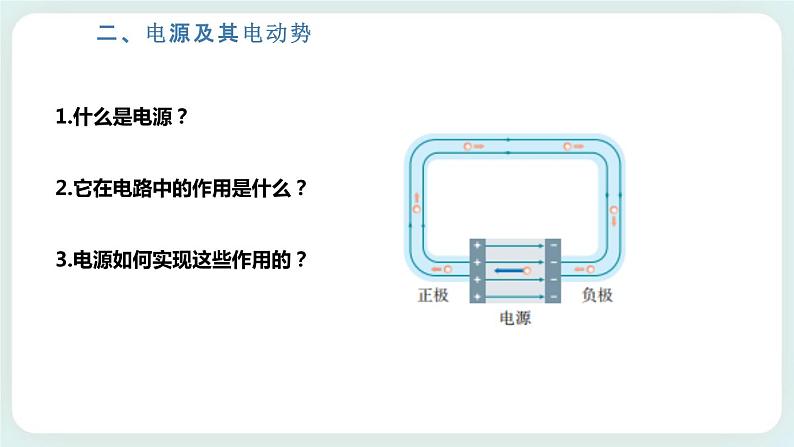

1.什么是电源？2.它在电路中的作用是什么？3.电源如何实现这些作用的？
2、在内电路中，电场方向如何？自由电荷在什么力作用下发生定向移动？电场力对自由电荷做什么功？电势能如何变化？
1、在外电路中，自由电荷是在什么力作用下定向移动的？电场力对自由电荷做什么功？电势能如何变化？

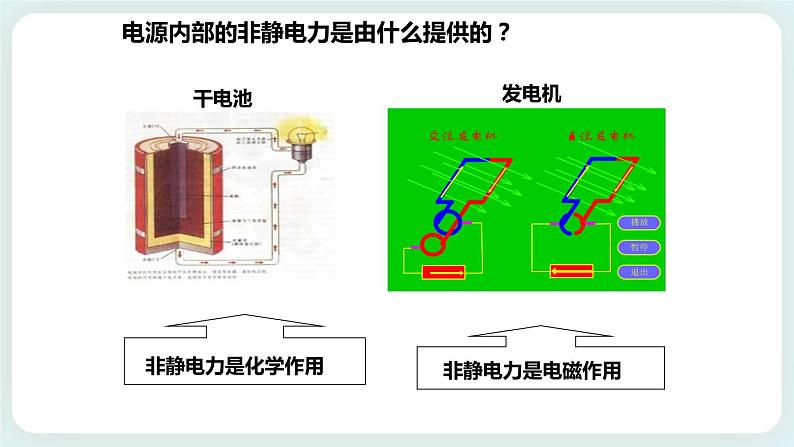

电源内部的非静电力是由什么提供的？

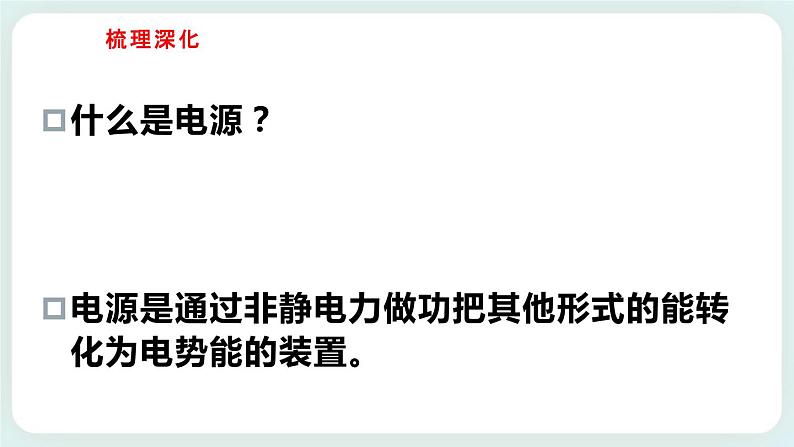

什么是电源？电源是通过非静电力做功把其他形式的能转化为电势能的装置。

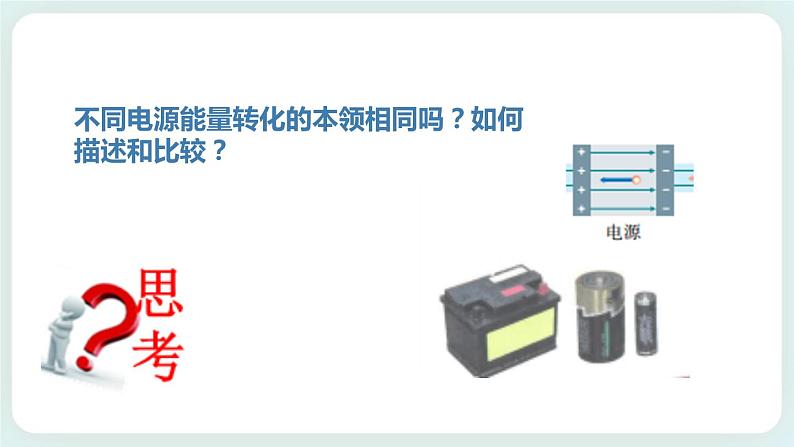

不同电源能量转化的本领相同吗？如何描述和比较？

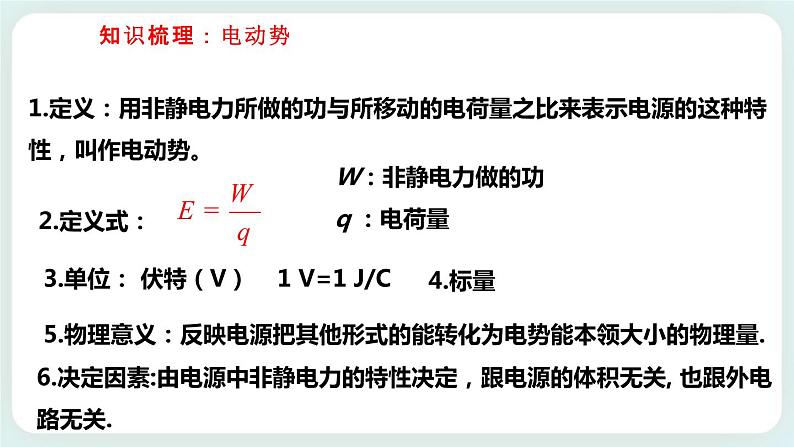

1.定义：用非静电力所做的功与所移动的电荷量之比来表示电源的这种特性，叫作电动势。
3.单位： 伏特（V） 1 V=1 J/C
W：非静电力做的功q ：电荷量
6.决定因素:由电源中非静电力的特性决定，跟电源的体积无关, 也跟外电路无关.
5.物理意义：反映电源把其他形式的能转化为电势能本领大小的物理量.
思维深化：电动势与电压有何不同？
电动势和电压的物理意义相同吗？
观察实验：移动滑动变阻器，观察电压表的示数是否变化？
思考交流：这个现象说明了什么？
问题2：这些电能在哪些地方转化成其他形式能量？
根据能量守恒定律,有：
电动势与内外电压的关系：
如果外电路是纯电阻电路，
三、闭合电路的欧姆定律
1.内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（适用范围：纯电阻电路）
【例1】电源电动势反映了电源把其他形式的能量转化为电能的能力，因此(　　)A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压变式1.有关电压与电动势的说法中正确的是(　　)A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势是电源两极间的电压C．电动势公式中W与电压公式中的W是一样的，都是电场力做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量
【例2】在图中R1=14Ω, R2=9Ω。当开关处于位置1时，电流表读数I1=0.2A；当开关处于位置2时，电流表读数I2=0.3A。求电源的电动势E和内电阻r。变式2. 电源的电动势为4.5V、外电阻为4.0Ω时，路端电压为4.0V。如果再将6.0Ω的电阻串联在外电路中，路端电压又是多大?
【思维深化一：路端电压与负载的关系】
结合闭合电路欧姆定律推导：对给定的电源，E、r均为定值。1.R减小时，U如何变化？2.R增大时，U如何变化？3.短路时，U的大小如何？ 4.断路时，U的大小如何？
2. 结合闭合电路的欧姆定律推导：路端电压U与干路电流I之间的函数关系式，并画出U－I图。图像斜率、横纵坐标截距的物理意义是什么？（电源的电动势E与内电阻r）
【思维深化二：路端电压与电流的关系】
【例3】一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA。若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是(　　)A．0.10 V　　B．0.20 V　　C．0.30 V　　D．0.40 V
变式3.如图所示，两个不同闭合电路的U-I图像，则下列说法中正确的是（ ）A. 电动势E1I2B. 电动势E1=E2，内阻r1r2D. 当电源的工作电流变化相同时，电源1的路端电压变化较大
2．路端电压跟负载的关系：
（1）路端电压随外电路电阻R增大而增大
（2）路端电压U随电流I变化的图象．
