辽宁省大连市甘井子区2022-2023学年九年级上学期期中物理试题

这是一份辽宁省大连市甘井子区2022-2023学年九年级上学期期中物理试题，共17页。试卷主要包含了选择题注意，填空题，计算题，综合题等内容，欢迎下载使用。

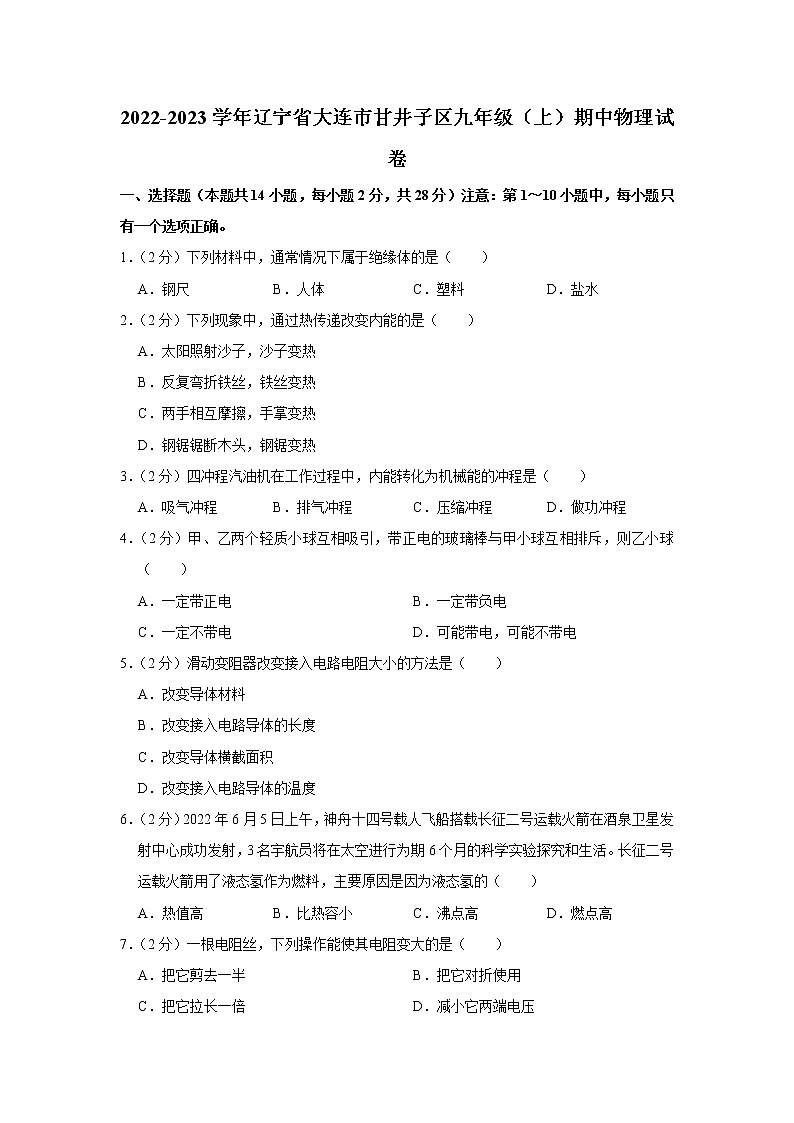

2022-2023学年辽宁省大连市甘井子区九年级（上）期中物理试卷
一、选择题（本题共14小题，每小题2分，共28分）注意：第1～10小题中，每小题只有一个选项正确。
1．（2分）下列材料中，通常情况下属于绝缘体的是（　　）
A．钢尺 B．人体 C．塑料 D．盐水
2．（2分）下列现象中，通过热传递改变内能的是（　　）
A．太阳照射沙子，沙子变热
B．反复弯折铁丝，铁丝变热
C．两手相互摩擦，手掌变热
D．钢锯锯断木头，钢锯变热
3．（2分）四冲程汽油机在工作过程中，内能转化为机械能的冲程是（　　）
A．吸气冲程 B．排气冲程 C．压缩冲程 D．做功冲程
4．（2分）甲、乙两个轻质小球互相吸引，带正电的玻璃棒与甲小球互相排斥，则乙小球（　　）
A．一定带正电 B．一定带负电
C．一定不带电 D．可能带电，可能不带电
5．（2分）滑动变阻器改变接入电路电阻大小的方法是（　　）
A．改变导体材料
B．改变接入电路导体的长度
C．改变导体横截面积
D．改变接入电路导体的温度
6．（2分）2022年6月5日上午，神舟十四号载人飞船搭载长征二号运载火箭在酒泉卫星发射中心成功发射，3名宇航员将在太空进行为期6个月的科学实验探究和生活。长征二号运载火箭用了液态氢作为燃料，主要原因是因为液态氢的（　　）
A．热值高 B．比热容小 C．沸点高 D．燃点高
7．（2分）一根电阻丝，下列操作能使其电阻变大的是（　　）
A．把它剪去一半 B．把它对折使用
C．把它拉长一倍 D．减小它两端电压

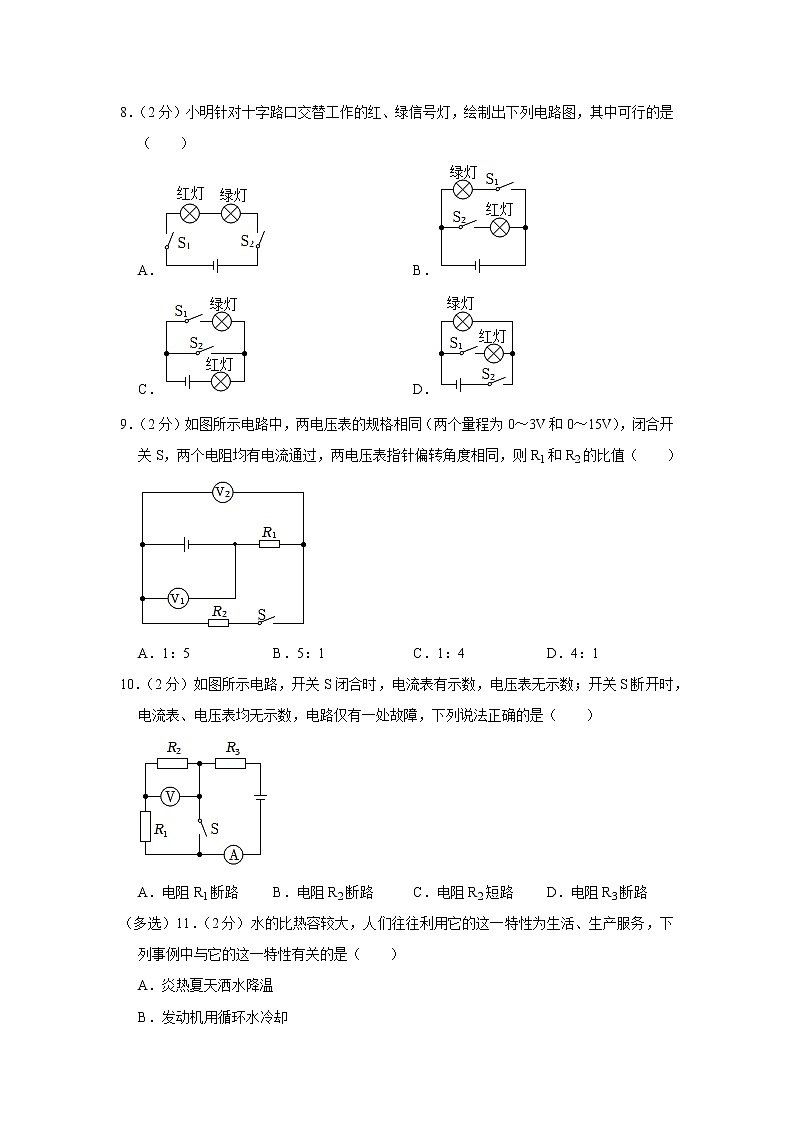

8．（2分）小明针对十字路口交替工作的红、绿信号灯，绘制出下列电路图，其中可行的是（　　）
A． B．
C． D．
9．（2分）如图所示电路中，两电压表的规格相同（两个量程为0～3V和0～15V），闭合开
关S，两个电阻均有电流通过，两电压表指针偏转角度相同，则R1和R2的比值（　　）

A．1：5 B．5：1 C．1：4 D．4：1
10．（2分）如图所示电路，开关S闭合时，电流表有示数，电压表无示数；开关S断开时，电流表、电压表均无示数，电路仅有一处故障，下列说法正确的是（　　）

A．电阻R1断路 B．电阻R2断路 C．电阻R2短路 D．电阻R3断路
（多选）11．（2分）水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性有关的是（　　）
A．炎热夏天洒水降温
B．发动机用循环水冷却
C．让热水流过散热器供暖
D．向稻田里放水以防冻坏秧苗

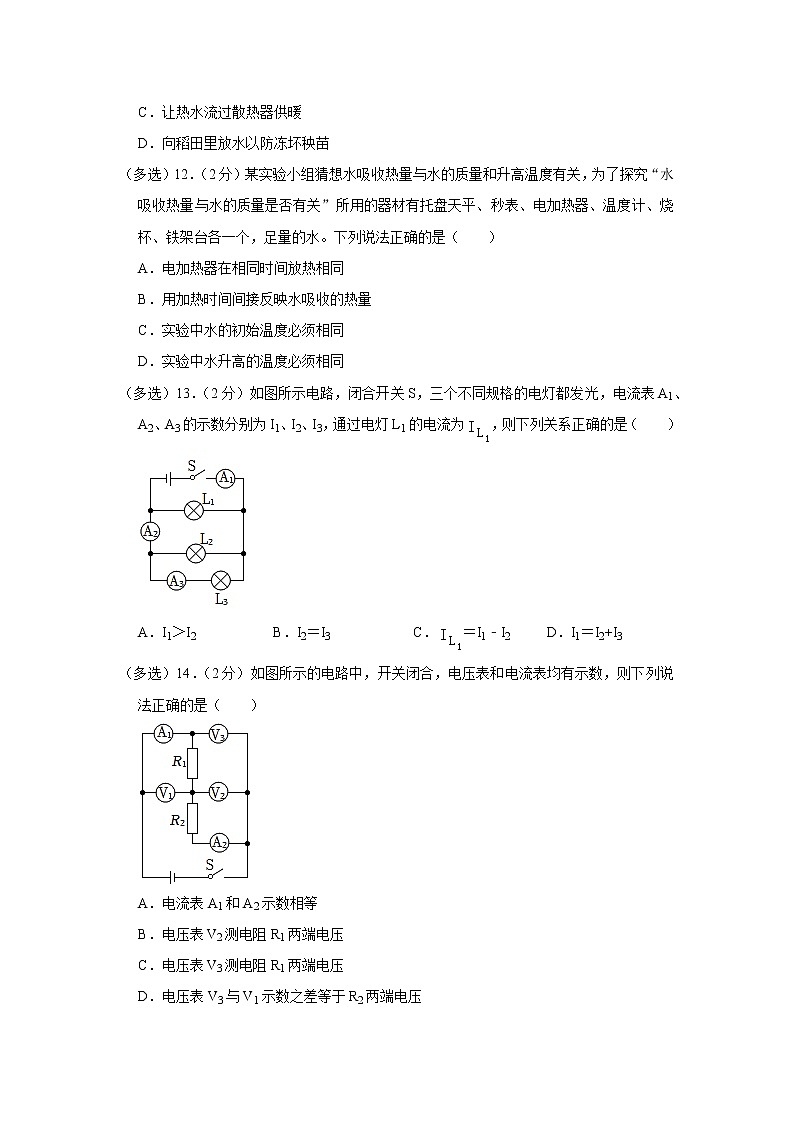

（多选）12．（2分）某实验小组猜想水吸收热量与水的质量和升高温度有关，为了探究“水吸收热量与水的质量是否有关”所用的器材有托盘天平、秒表、电加热器、温度计、烧杯、铁架台各一个，足量的水。下列说法正确的是（　　）
A．电加热器在相同时间放热相同
B．用加热时间间接反映水吸收的热量
C．实验中水的初始温度必须相同
D．实验中水升高的温度必须相同
（多选）13．（2分）如图所示电路，闭合开关S，三个不同规格的电灯都发光，电流表A1、A2、A3的示数分别为I1、I2、I3，通过电灯L1的电流为，则下列关系正确的是（　　）

A．I1＞I2 B．I2＝I3 C．＝I1﹣I2 D．I1＝I2+I3
（多选）14．（2分）如图所示的电路中，开关闭合，电压表和电流表均有示数，则下列说法正确的是（　　）

A．电流表A1和A2示数相等
B．电压表V2测电阻R1两端电压
C．电压表V3测电阻R1两端电压
D．电压表V3与V1示数之差等于R2两端电压
二、填空题（本题共9小题，每小题2分，共18分）
15．（2分）春天，百花盛开，在空气中弥漫着阵阵花香，这是 　 　现象，说明分子在不停的 　 　。
16．（2分）火柴头在火柴盒上轻轻划过就能擦燃，从能量转化的角度讲，是将机械能转化为　 　能，这是通过　 　的方式实现的。
17．（2分）我国家庭电路电压是 　 　V；给手机充电时，手机中的电池相当于电路组成中的 　 　。
18．（2分）质量相等的铁块和铜块（c铁＞c铜）吸收相同热量，　 　温度升高多；甲和乙两个铁块放出相同热量，甲降低的温度大，乙降低的温度小，则 　 　的质量大。
19．（2分）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，应将电位器与灯泡 　 　联接入电路。乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。将a和b接线柱接入电路，为了使电位器接入电路电阻变小，灯泡变亮，应该 　 　时针（选填“顺”或“逆”）旋转旋钮。

20．（2分）如图所示电路，闭合开关S，电流表和电压表均有示数，再闭合开关S1，电流表的示数将 　 　，电压表的示数将 　 　。（均选填“变大”“变小”或“不变”）

21．（2分）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 　 　表，乙是 　 　表（均选填“电流”或“电压”）。

22．（2分）如图所示的实物连接图，请在虚线框内画出对应的电路图。

23．（2分）请用笔画线代替导线完成如图的连接，要求滑动变阻器的滑片向左滑动时灯变亮。

三、计算题（本题共3小题，共20分）
24．（6分）阻值为10Ω的定值电阻，把它接入电路中，测得通过它的电流为300mA，试求：
（1）定值电阻两端的电压为多少？
（2）如果该电阻两端的电压为4.5V，通过它的电流为多少？
25．（7分）某工厂采用热效率高的卧式燃煤锅炉烧水，将4000kg水从25℃加热到75℃，需要燃烧40kg烟煤。烟煤的热值约为3×107J/kg，水的比热容为4.2×103J/（kg•℃）。试求：
（1）这些水吸收的热量是多少？
（2）40kg烟煤完全燃烧放出的热量是多少？
（3）该锅炉烧水的热效率是多少？
26．（7分）如图所示，R1的阻值为10Ω，闭合开关S，电流表的示数为0.5A，电压表的示数为3V。试求：
（1）R2的阻值为多大？
（2）电源电压为多少？

四、综合题（本题5小题，共24分）
27．（3分）发光二极管是一种电子元件，简称为LED。图甲是一种LED，它的两根引脚中较长的为正极，较短的为负极。当电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不会发光。现有一旧的蓄电池，它的正、负极标示不清楚了，且不知是否“有电（能给用电器提供电压）”。某同学连接了如图乙所示的电路，用来判断蓄电池是否“有电”，若蓄电池“有电”还能判断出其正负极。
（1）若闭合开关LED发光，能判断出蓄电池有电，且a端为蓄电池的 　 　极。
（2）若闭合开关LED不发光，还应该进行怎样的实验来进行判断？

28．（5分）为了探究并联电路干路电流与支路电流的关系，小刚同学设计了如图甲所示的电路图，使用的实验器材有：电源、开关、电流表各一个，不同规格的小灯泡三个，导线若干。
（1）第一次实验小刚连接的实物图如图乙所示，则电流表测量的是图甲 　 　点电流大小。（选填“A”“B”或“C”）
（2）小刚闭合开关，发现电灯L1发光，电流表有示数，而电灯L2不发光，他猜想可能是L2灯座短路或L2灯丝断路。
①同组的同学马上指出不可能是L2灯座短路，请帮他写出理由 　 　。
②小刚拿来电压表并联在L2两端，他根据电压表示数能否判断L2灯丝是否断路？请分析说明。 　 　。
（3）实验中，电流表用“0～0.6A”的量程测完A、B、C三点电流，完成了第一次实验。第二次实验在“试触”时，发现干路电流为2A，则电流表用“0～3A”的量程完成了第二次实验。那么第一次实验是否需要将电流表改成“0～3A”的量程重新进行？　 　。

29．（5分）小明知道导体的电阻与导体的长度、横截面积和材料有关，为了探究“导体的电阻与导体的长度的关系”。实验器材有：电源、开关、电流表各一个，长短不同的镍铬合金丝两根，导线若干。
（1）小明应该选用 　 　镍铬合金丝来完成实验。（选填“长”或“短”）
（2）连接电路如图甲所示，他连完最后一跟导线时，电流表指针立即向右偏转示数如图乙，则此时电路中电流为 　 　A。他连接电路时的错误是 　 　。

（3）小明设计的记录实验数据的表格如下：
次数
①
材料
长度
电流I/A
电阻R
1

相同

相同
大
0.4

2
中
0.7

3
小
1.5

表中①应该填写的是 　 　。
（4）小明进行实验操作并将数据记录表中，分析表中数据可以得到的结论是 　 　。
30．（5分）小明在做“探究电压一定时，通过导体的电流和导体电阻的关系”的实验中，所用的器材有：电源、开关、电压表、电流表、滑动变阻器、5Ω、10Ω、15Ω的定值电阻各一个，导线若干。他将实物连接如图所示电路。
（1）请指出图中连接的错误之处。（至少两处）
①　 　；②　 　。
（2）改正电路的错误后，小明应分别将5Ω、10Ω和15Ω电阻接入电路，每次闭合开关后，首先应该调节 　 　，使 　 　保持不变，然后再记录电流表示数。
（3）小明将15Ω电阻接入电路时，发现无论怎样调节，都无法使电压表的示数达到预定值，原因是电压的预设值较 　 　。（选填“大”或“小”）

31．（6分）某同学在探究“电阻一定时，通过导体的电流与导体两端的电压的关系”的实验中，所用的实验器材有：两节干电池，滑动变阻器、电流表、电压表、10Ω的定值电阻及开关各一个，导线若干。
（1）图1是该同学连接的部分电路，请用笔画线，将图中的实验电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片移至端 　 　（选填“a”或“b”）。
（3）该同学进行实验，记录的实验数据如下表：
电阻R＝10Ω
实验次数
1
2
3
4
5
6
电压U/V
0.6
1.0
1.4
1.8
2.2
2.6
电流I/A
0.06
0.10
0.14
0.18
0.22
0.26
①请在方格纸上画出电流I与电压U的关系（图2）。
②分析图象得出的探究结论是：　 　。
（4）为了使探究结论具有普遍性应该 　 　。


2022-2023学年辽宁省大连市甘井子区九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题共14小题，每小题2分，共28分）注意：第1～10小题中，每小题只有一个选项正确。
1．【解答】解：钢尺、人体、盐水容易导电，都是导体，塑料不容易导电，是绝缘体。
故选：C。
2．【解答】解：
A、太阳照射沙子，沙子从太阳光中吸热，使沙子的内能增加、温度升高，是热传递改变物体的内能，符合题意；
B、反复弯折铁丝时，机械能转化为铁丝的内能，内能增大、温度升高，是通过做功改变了物体的内能，不符合题意；
C、两手相互摩擦，克服摩擦做功，使得手的内能增加、温度升高，是做功改变物体内能，不符合题意；
D、用钢锯锯木头，锯条发热，是克服摩擦力做功，机械能转化为内能，是通过做功的方式改变物体内能，不符合题意。
故选：A。
3．【解答】解：在做功冲程中，将高温高压燃气的内能转化为活塞的机械能。
故选：D。
4．【解答】解：丝绸摩擦过的玻璃棒带正电，去靠近甲小球，互相排斥，故甲正电。甲、乙两个轻质小球互相吸引，则乙带负电或不带电。
故选：D。
5．【解答】解：滑动变阻器的原理是靠改变接入电路中电阻丝的长度来改变电阻的，故B正确。
故选：B。
6．【解答】解：长征二号运载火箭用了液态氢作为燃料，主要原因是因为液态氢的热值高。
故选：A。
7．【解答】解：A、把电阻丝剪去一半，材料和横截面积没变，长度减小一半，因此电阻减小，故A错误；
B、把电阻丝对折使用，材料没变，长度减小一半，横截面积增大一倍，因此电阻减小，故B错误；
C、把电阻丝拉长一倍，材料没变，长度增大一倍，横截面积减小一半，因此电阻增大，故正确；
D、电阻是导体本身的一种性质，与电压无关，故D错误。
故选：C。
8．【解答】解：A、只闭合一个开关均不发光，两开关均闭合时，红绿交通信号灯同时发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；
C、只闭合开关S1时红、绿灯都亮，只闭合开关S2时红灯亮，两开关都闭合时，绿灯被短路不亮，故C错误；
D、只闭合开关S1时，红灯不亮，只闭合开关S2时绿灯亮，故D错误。
故选：B。
9．【解答】解：由电路图可知，闭合开关S，电阻R1与R2串联，电压表V1测量电源电压，电压表V2测量R2两端的电压。
因为串联电路两端的电压等于各部分电路两端的电压之和，且两电压表指针位置相同，
所以电压表V1所接量程为0～15V，电压表V2所接量程为0～3V，
设电源电压为U，由于它们的指针位置相同，所以电源电压与R2两端的电压关系为：U＝5U2，
则R1两端的电压为：U1＝U﹣U2＝5U2﹣U2＝4U2，
串联电路中各处的电流相等，由R＝可得，两电阻的阻值之比为：
R1：R2＝U1：U2＝4U2：U2＝4：1，故D正确。
故选：D。
10．【解答】解：开关S断开时，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明电压表与电源之间是断开的，所以故障可能是R3断路或R1断路；
S闭合时，只有R3接入电路中，电流表测量电路中的电流，有示数，说明R3是通路，电压表被短路，电压表无示数，所以故障是电阻R1断路。
故选：A。
11．【解答】解：A、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，故A不符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故B符合题意；
C、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器来供暖，故C符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故D符合题意。
故选：BCD。
12．【解答】解：AB、由于相同的电加热器在相同的时间内放出的热量相同，所以通过加热时间的长短来比较吸热多少，这种方法叫转换法，故AB正确；
C、实验要探究“水吸收热量与水的质量是否有关”，只需控制水升高的温度相同，初温是否相同对实验没有影响，故C错误，D正确。
故答案为：ABD。
13．【解答】解：由电路图看出，三个灯泡为并联关系，L3与A3串联，电流表A3测的是L3上的电流；
而L3与L2并联后电流流经A2，则电流表A2测的是灯L3、L2的电流之和；
A1测量的是三个灯泡的总电流，故可判：I1＞I2＞I3；则通过L1的电流大小为IL1＝I1﹣I2，故BD错误，AC正确。
故选：AC。
14．【解答】解：A、电路中两电阻串联，串联电路中各处的电流都相等，故A正确；
B、电压表V2测电阻R2两端电压，故B错误；
C、电压表V3测电源两端的电压，故C错误；
D、电压表V1测电阻R1两端电压，串联时电路两端的总电压等于每个用电器两端电压的之和，电压表V3与V1示数之差等于R2两端电压，故D正确。
故选：AD。
二、填空题（本题共9小题，每小题2分，共18分）
15．【解答】解：空气中弥漫着花香，这是花香分子在不停地做无规则运动的结果，属于扩散现象。
故答案为：扩散；做无规则运动。
16．【解答】解：火柴头在火柴盒上轻轻划过，火柴盒会对火柴做功，火柴的内能增大，温度升高，当达到火柴头的燃点时就会擦燃，因此，火柴燃烧是将机械能转化为内能。
故答案为：内；做功。
17．【解答】解：我国家庭电路的电压是220V；
给手机充电时，手机中的电池消耗电能，所以相当于电路组成中的用电器。
故答案为：220；用电器。
18．【解答】解：质量相等的铁块和铜块，吸收相同热量后，因为c铁＞c铜，所以铜温度升高多；甲和乙两个铁块放出相同热量，甲降低的温度大，乙降低的温度小，故乙的质量大。
故答案为：铜；乙。
19．【解答】解：为了调节灯泡的亮度，电位器应与灯泡串联接入电路；
由图乙可知，将a和b接线柱接入电路，滑片左侧的电阻丝接入电路，逆时针旋转旋钮时，接入的电阻丝长度变短，电路中电阻变小，由欧姆定律可知电路中电流变大，则灯泡变亮。
故答案为：串；逆。
20．【解答】解：闭合开关S时两电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路中的电流；再闭合开关S1，定值电阻R2被短路，电路中只有电阻R1工作，电压表测量电源电压，所以电压表示数变大，电流表测量电路中的电流，由于总电阻减小，由I＝知总电流变大，电流表示数变大。
故答案为：变大；变大。
21．【解答】解：闭合开关S后，两个灯泡都能发光；若乙是电流表，则灯泡L2会被短路，所以乙是电压表，甲与灯泡L2串联，为电流表，则两个灯泡组成并联电路。
故答案为：电流；电压。
22．【解答】解：由实物图知，两灯并联，开关S1在干路控制整个电路，开关S2控制灯泡L2，电路图如图所示：

23．【解答】解：由题知，要求滑动变阻器的滑片向左滑动时灯变亮，则滑动变阻器与灯泡是串联在电路中的；灯泡变亮，说明电路中的电流变大，滑动变阻器接入电路的电阻变小，所以滑动变阻器应该将AC或AD接线柱接入电路中，如图所示：
。
三、计算题（本题共3小题，共20分）
24．【解答】解：（1）阻值为10Ω的定值电阻，通过它的电流为300mA＝0.3A，
定值电阻两端的电压：U＝IR＝0.3A×10Ω＝3V；
（2）该电阻两端的电压为4.5V时，它的阻值不变，
通过它的电流：I′＝＝＝0.45A。
答：（1）定值电阻两端的电压为3V；
（2）如果该电阻两端的电压为4.5V，通过它的电流为0.45A。
25．【解答】解：（1）水吸收的热量：
Q吸＝c水m水（t﹣t0）
＝4.2×103 J/（kg•℃）×4000kg×（75℃﹣25℃）
＝8.4×108J；
（2）烟煤完全燃烧放出的热量：
Q放＝m烟煤q＝40kg×3×107J/kg＝1.2×109J；
（3）该锅炉烧水的效率：
η＝×100%＝×100%＝70%。
答：（1）这些水吸收的热量是8.4×108J；
（2）40kg烟煤完全燃烧放出的热量是1.2×109J；
（3）该锅炉烧水的热效率是70%。
26．【解答】解：（1）闭合开关S，电阻R1和R2串联，电流表测量电路中的电流，电压表测量R2两端的电压，
串联电路各处电流相等，电流表的示数为0.5A，电压表的示数为3V，
根据欧姆定律可得R2的阻值：R2＝＝＝6Ω；
（2）根据欧姆定律可得R1两端的电压：U1＝IR1＝0.5A×10Ω＝5V，
串联电路总电压等于各部分电压之和，则电源电压：U＝U1+U2＝5V+3V＝8V。
答：（1）R2的阻值为6Ω；
（2）电源电压为8V。
四、综合题（本题5小题，共24分）
27．【解答】解：（1）发光二极管有单向导电性，长脚为正极，短脚为负极，乙所示的电路，闭合开关，LED发光，则a端是蓄电池的负极；
（2）若闭合开关LED不发光，要改变LED的接线柱连入电路的方式，重新连接，看LED是否能发光。
故答案为：（1）负；（2）改变LED的接线柱连入电路的方式，重新连接，看LED是否能发光。
28．【解答】解：（1）根据图乙可知，电流表与L1串联，所以电流表测量的是A点电流大小；
（2）①闭合开关，发现电灯L1发光，电流表有示数，而电灯L2不发光，若L2灯座短路，则电路短路，电灯L1也不能发光；②电压表并联在L2两端，两灯并联，电压表测电源电压，无论L2灯丝是否断路，电压表示数均为电源电压，此方法不能判断L2灯丝是否断路；
（3）为了提高测量的精确度，第一次实验不需要将电流表改成“0～3A”的量程重新进行。
故答案为：（1）A；（2）①L2灯座短路，电路短路，电灯L1不能发光；②否；两灯并联，电压表测电源电压，无论L2灯丝是否断路，电压表示数均为电源电压；（3）否。
29．【解答】解：（1）（3）导体的电阻与导体的材料、长度、横截面积有关，探究导体的电阻与导体的长度的关系需控制导体的材料、横截面积相同，长度不同，所以应该选择长度较长的电阻丝，长度较长的电阻丝可以裁成三根长度不同的电阻丝，
（2）电流表接入电路的时大量程，分度值为0.1A，示数为2.4A，连接电路时，开关应该处于断开状态，连完最后一跟导线时，电流表指针立即向右偏转，说明电路电路时开关未断开；
（4）根据表格数据可知导体的长度越长，通过导体的电流越小，据此可知材料和横截面积相同时，导体长度越长，电阻越大。
故答案为：（1）长；（2）2.4；连接电路时，开关未断开；（3）横截面积；（4）材料和横截面积相同时，导体长度越长，电阻越大。
30．【解答】解：（1）电压表应与定值电阻并联；电流表接入电路中，应让电流从正接线柱流入；
所以图中连接的错误之处是：
①电压表不应并联在滑动变阻器和定值电阻两端；②电流表正负接线柱接反了。
（2）根据控制变量法，探究电压一定时，通过导体的电流和导体电阻的关系，需控制导体电阻两端电压一定；小明分别将5Ω、10Ω和15Ω电阻接入电路，每次闭合开关后，电阻两端的电压会发生变化，所以首先应该调节滑动变阻器，使电压表示数保持不变，然后再记录电流表示数；
（3）根据串联分压原理可知，小明将15Ω电阻接入电路时，电阻两端的电压会增大，为了保持电压表示数不变，需减小电阻两端的电压，根据串联电路电压特点，需增大滑动变阻器两端的电压，根据串联分压原理可知，需增大滑动变阻器接入电路的阻值，由于无论怎样调节，都无法使电压表的示数达到预定值，说明滑动变阻器接入电路的阻值达到最大都无法将电压表示数减小至预设值，即说明电压的预设值较小。
故答案为：（1）①电压表不应并联在滑动变阻器和定值电阻两端；②电流表正负接线柱接反了；
（2）滑动变阻器；电压表示数；（3）小。
31．【解答】解：（1）根据实验目的可知，电压表应测量定值定值的两端电压，所以连接的图如图所示：

（2）由图可知，滑动变阻器连入的是滑片到a端之间的电阻丝，所以滑片移到b端，电阻值最大；
（3）①如图

②根据表格数据发现，每次电压与电流的比值为一个定值，可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比；
（4）为了寻找普遍规律，应多次改变定值电阻的阻值，重复上述实验。
故答案为：（1）连接图见解析；（2）b；（3）①答案见解析；②电阻一定时，通过导体的电流与导体两端的电压成正比；（4）多次改变定值电阻的阻值，重复上述实验。
