山东省滨州市无棣县2022-2023学年九年级上学期期中物理试题

这是一份山东省滨州市无棣县2022-2023学年九年级上学期期中物理试题，共17页。试卷主要包含了选择题，填空题，实验与探究题，综合应用题等内容，欢迎下载使用。

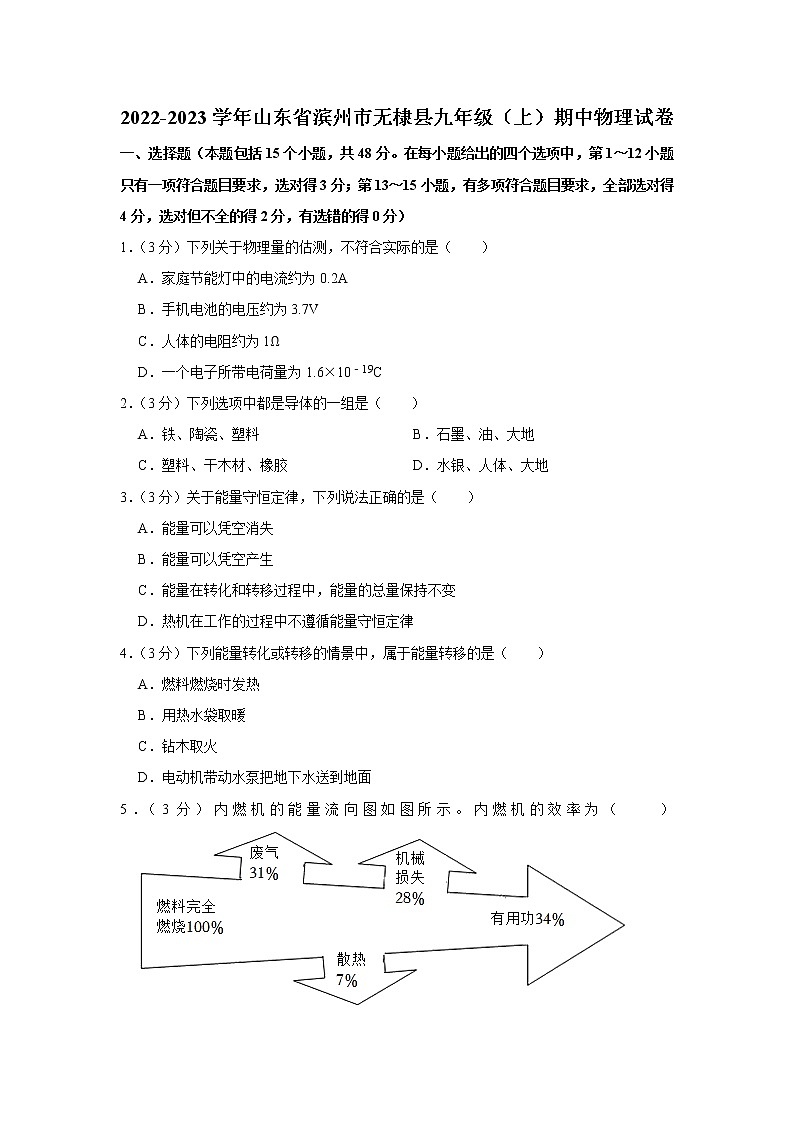

2022-2023学年山东省滨州市无棣县九年级（上）期中物理试卷
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1．（3分）下列关于物理量的估测，不符合实际的是（　　）
A．家庭节能灯中的电流约为0.2A
B．手机电池的电压约为3.7V
C．人体的电阻约为1Ω
D．一个电子所带电荷量为1.6×10﹣19C
2．（3分）下列选项中都是导体的一组是（　　）
A．铁、陶瓷、塑料 B．石墨、油、大地
C．塑料、干木材、橡胶 D．水银、人体、大地
3．（3分）关于能量守恒定律，下列说法正确的是（　　）
A．能量可以凭空消失
B．能量可以凭空产生
C．能量在转化和转移过程中，能量的总量保持不变
D．热机在工作的过程中不遵循能量守恒定律
4．（3分）下列能量转化或转移的情景中，属于能量转移的是（　　）
A．燃料燃烧时发热
B．用热水袋取暖
C．钻木取火
D．电动机带动水泵把地下水送到地面
5．（3分）内燃机的能量流向图如图所示。内燃机的效率为（　　）
A．7% B．28% C．31% D．34%

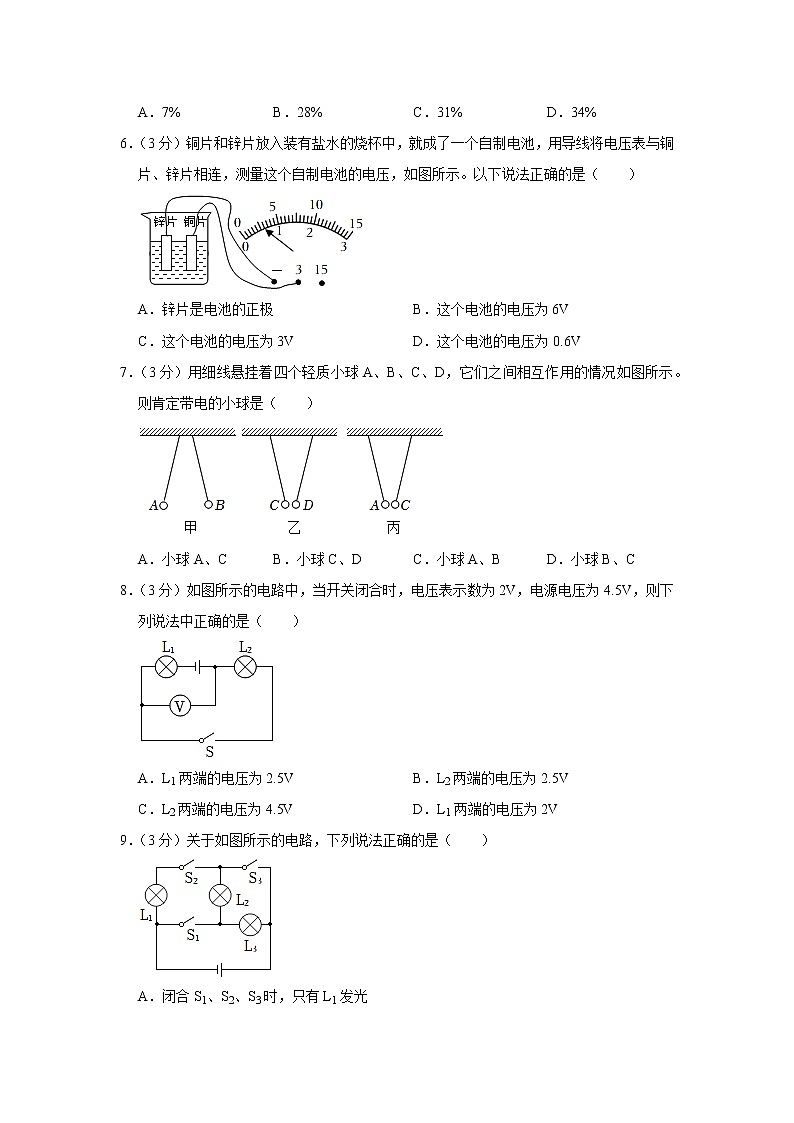

6．（3分）铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　）

A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
7．（3分）用细线悬挂着四个轻质小球A、B、C、D，它们之间相互作用的情况如图所示。则肯定带电的小球是（　　）

A．小球A、C B．小球C、D C．小球A、B D．小球B、C
8．（3分）如图所示的电路中，当开关闭合时，电压表示数为2V，电源电压为4.5V，则下列说法中正确的是（　　）

A．L1两端的电压为2.5V B．L2两端的电压为2.5V
C．L2两端的电压为4.5V D．L1两端的电压为2V
9．（3分）关于如图所示的电路，下列说法正确的是（　　）

A．闭合S1、S2、S3时，只有L1发光
B．闭合S1、S2，断开S3时，L1、L2、L3都发光
C．闭合S1、S3，断开S2时，只有L3发光
D．闭合S2，断开S1、S3时，L1、L2、L3串联

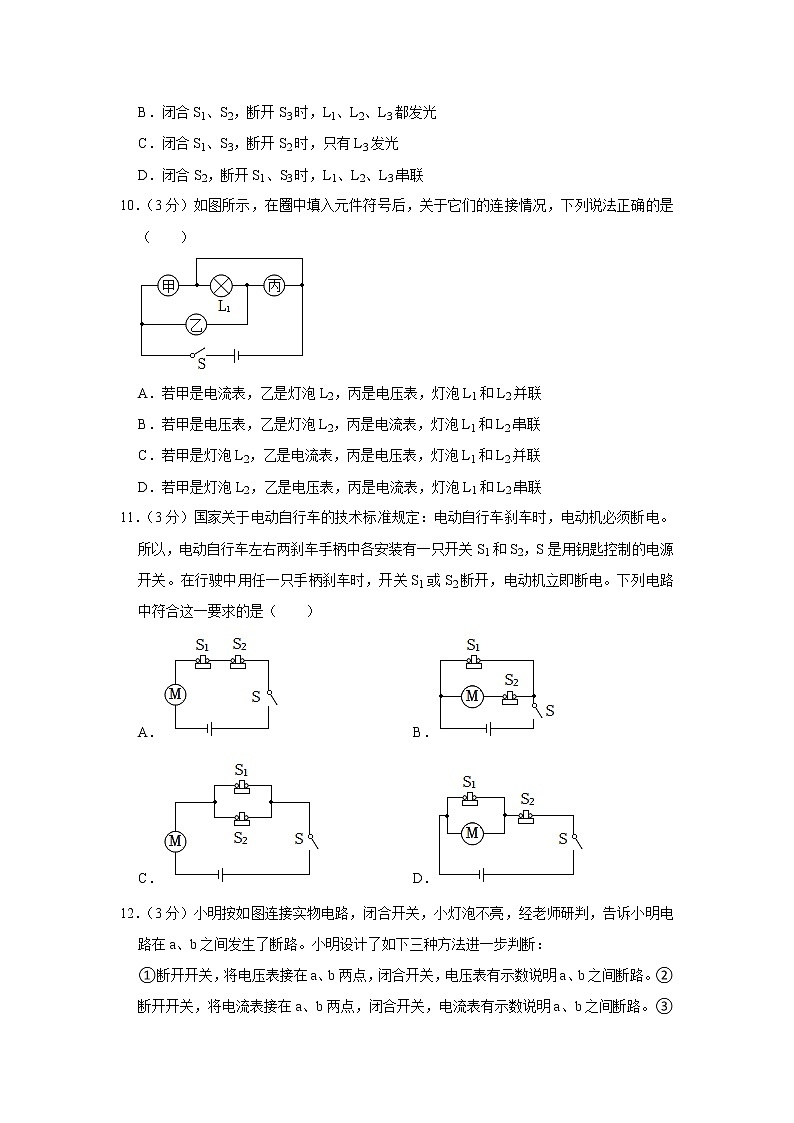

10．（3分）如图所示，在圈中填入元件符号后，关于它们的连接情况，下列说法正确的是（　　）

A．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联
B．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联
C．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联
D．若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联
11．（3分）国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（　　）
A． B．
C． D．
12．（3分）小明按如图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：
①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。
其中可行的方法是（　　）

A．①②③ B．①② C．①③ D．②③
13．（4分）如图所示是四冲程汽油机的剖面图，关于其四个冲程的描述正确的是（　　）

A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气带走了燃料释放的能量的极少部分
（多选）14．（4分）下列关于电压、电流、电阻说法错误的是（　　）
A．导体容易导电，说明导体对电流没有任何阻碍作用
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．要在一段电路中产生电流，它的两端必须有电压
（多选）15．（4分）在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）

A．电压表V的示数变大，电流表A2的示数变大
B．电压表V的示数不变，电流表A1的示数变小
C．电流表的示数A1与电流表A2的示数同时变大
D．电流表的示数A1与电流表A2的示数同时变小
二、填空题（每小题2分，共6分）
16．（2分）为了保护孩子的视力，教室里日光灯更换成如图所示的LED护眼灯，每个教室里的9盏LED护眼灯的连接方式是 　 　联的。LED灯发光效率高，其发光部分主要由 　 　材料制成。

17．（2分）如图，电源电压不变，已知R2＝15Ω，闭合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为 　 　A，电源电压为 　 　V。

18．（2分）如图所示电路，电源电压恒定，定值电阻R2的阻值为20Ω，电流表A1和A2的量程均为0～0.6A。闭合开关S，当滑动变阻器R1的滑片从最左端向右移动的过程中，两个电流表的示数之差始终为0.2A。则电压表的示数为 　 　V，滑动变阻器R1允许接入电路的最小阻值为 　 　Ω。

三、实验与探究题（本题共4个小题，共26分）
19．（4分）用笔画线代替导线，完成图中的实物连接。要求：两灯L1小、L2并联，S1是总开关，S2只控制L2，电流表测干路电流。请在方框内画出对应的电路图。

20．（7分）为了探究“并联电路中干路电流与各支路电流的关系”，小势设计了如图中所示的电路进行实验。

（1）实验中，小明应该选择两个小灯泡规格是 　 　（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；
（3）小明在实验前发现电流表的指针如图丙所示，接下来的操作是：　 　；
（4）小明在连接电路时，开关应处于 　 　（选填“闭合”或“断开”）状态；
（5）实验开始后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测试出L2支路电流I2、干路电流I，两次测得的结果都如图丁所示，则I2＝　 　A、I＝　 　A。小明由此数据得出并联电路中干路电流和各电路电流的关系是 　 　（写关系式即可）；
（6）本次实验的不足之处是：　 　。
21．（6分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的横截面积有关；
②导体的电阻与导体的长度有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
（1）为了验证上述猜想，他们设计了如图所示的实验电路，在MN之间接上不同的导体，观察电流表示数大小来比较导体电阻的大小，这是运用了 　 　法。
（2）为了验证上述猜想①，应该选用编号为 　 　两根电阻丝进行实验；如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想 　 　（填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想 　 　（填序号）。分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，　 　不同，电阻不同。
（3）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化 　 　（选填“明显”或“不明显”）。

22．（9分）小明利用如图甲所示的实验装置探究“电流跟电压的关系”，电源为两节新干电池，电阻R为定值电阻，滑动变阻器标有“20Ω 1A”字样。

（1）连接电路的过程中，开关应 　 　，滑动变阻器的滑片P应置于 　 　（选填“A”或“B”）端。
（2）连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现两表指针偏转情况如图乙所示，则故障是 　 　出现了 　 　（选填“短路”或“开路”）。
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，测得数据如表所示，其中第2次实验中电流表的示数如图丙所示，其读数为 　 　A；在得到第2组实验数据后，他将滑片P向 　 　（选填“A”或“B”）端移动适当距离后得到了第3组数据。由表中数据可知电阻R的阻值为 　 　Ω。
实验序号
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2

0.4
0.5
（4）在这个实验中，滑动变阻器的主要作用是保护电路和 　 　。
（5）请分析表中的数据，你能得到的结论是 　 　。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和计算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位）
23．（10分）如图所示的雾炮车，既可喷洒药液消毒，也可喷洒水雾对街道进行除尘，在一次作业中，雾炮车沿水平地面10min时间内匀速行驶4500m到达作业区域，消耗燃油1.2kg，行驶过程中燃油机产生的牵引力恒为4000N，若燃油的热值为4.5×107J/kg，求雾炮车在匀速行驶4500m的过程中：
（1）消耗的燃油完全燃烧放出的热量；
（2）燃油机牵引力做功的功率；
（3）燃油机的热机效率。

24．（10分）如图所示，R1＝R2＝30Ω，R3＝15Ω，电源电压恒定。
（1）若只闭合开关S时，电流表的示数是0.1A，求R1两端电压；
（2）求电源电压是多少；
（3）当S、S1、S2都闭合时，电流表的示数是多少？


2022-2023学年山东省滨州市无棣县九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1．【解答】解：A、家庭节能灯的功率约为40W，通过的电流I＝＝≈0.2A，故A符合实际；
B、手机电池的电压约为3.7V，故B符合实际；
C、人体的电阻较大，约为2000Ω，故C不符合实际；
D、一个电子所带电荷量为1.6×10﹣19C，故D符合实际。
故选：C。
2．【解答】解：A、铁容易导电，属于导体；陶瓷、塑料不容易导电，属于绝缘体，故A不符合题意；
B、石墨、大地容易导电，属于导体；油不容易导电，属于绝缘体，故B不符合题意；
C、塑料、干木材、橡胶都不容易导电，属于绝缘体，故C不符合题意；
D、水银、人体、大地都容易导电，都属于导体，故D符合题意。
故选：D。
3．【解答】解：AB、能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为其他形式，或者从一个物体转移到另一个物体，故AB错误；
C、据能量守恒定律，能量在转化和转移过程中，能量的总量保持不变，故C正确；
D、能量守恒定律适用于自然界中任何形式能的相互转化，故D错误；
故选：C。
4．【解答】解：A、燃料燃烧时发热，将燃料的化学能转化为内能，属于能量的转化，故A错误。
B、用热水袋取暖，通过热传递改变物体的内能，属于能量的转移，故B正确。
C、钻木取火，通过做功改变物体的内能，属于能量的转化，故C错误；
D、电动机带动水泵把地下水送到地面，将电能转化为水的机械能，属于能量的转化，故D错误。
故选：B。
5．【解答】解：
由内燃机的能量流向图知，用来做有用功的能量占燃料完全燃烧放出能量的34%，即内燃机的效率为34%。
故选：D。
6．【解答】解：由图可知，电压表选的量程为0～3V，分度值是0.1V，电池的电压为0.6V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，故D正确，ABC错误。
故选：D。
7．【解答】解：因同种电荷互相排斥，所以甲图说明A、B两小球肯定带有同种电荷；虽然异种电荷互相吸引，但由于带电物体可以吸引轻小物体，所以仅凭乙、丙两图只能判断小球C和D可能带异种电荷，也可能不带电，无法肯定一定带电。因此ABD错误，C正确。
故选：C。
8．【解答】解：由电路图可知，当开关闭合时，两灯泡串联，电压表测L2两端的电压，
已知电压表示数为2V，则L2两端的电压为2V，故BC错误；
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：U1＝U﹣U2＝4.5V﹣2V＝2.5V，故A正确，D错误。
故选：A。
9．【解答】解：A、闭合S1、S2、S3时，三只灯泡并列连接，电流有三条路径，是并联电路，三只灯泡都发光，故A错误；
B、闭合S1、S2，断开S3时，只有L3接入了电路能够发光，另外两只灯泡没有电流通过，不发光，故B错误；
C、闭合S1、S3，断开S2时，电流有两条路径，L2、L3并联都可以发光，故C错误；
D、闭合S2，断开S1、S3时，电流只有一条路径，依次流过三只灯泡，则L1、L2、L3串联，故D正确。
故选：D。
10．【解答】解：A、若甲是电流表，乙是灯泡L2，丙是电压表，将形成电源短路，故A错误；
B、若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1被短路，故B错误；
C、若甲是灯泡L2，乙是电流表，丙是电压表，则灯泡L1和L2并联，故C正确；
D、若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1被短路，故D错误。
故选：C。
11．【解答】解：由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关、电动机应串联接在电路中，故A正确。
故选：A。
12．【解答】解：根据题意可知，电路在a、b之间发生了断路；
①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，这说明电压表与电源之间是接通的（即a到正极、b到负极间的电路都是完好的），所以a、b之间断路，故方法①可行。
②断开开关，将电流表接在a、b两点，闭合开关，若a到正极、b到负极间的电路是完好的，此时会造成电源短路，故方法②不可行。
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，这说明a到正极、b到负极间的电路都是完好的，所以故障是a、b之间断路，故方法③可行。
故选：C。
13．【解答】解：
A、汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B、在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，故B错误；
C、在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误；
D、在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误。
故选：A。
14．【解答】解：A、导体容易导电，是因为对电流阻碍作用较小，但不是没有阻碍作用，故A错误；
B、电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，故B正确；
C、我们在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，故C错误；
D、电压是形成电流的原因，所以电路中要有电流，电路的两端必须有电压，故D正确。
故选：AC。
15．【解答】解：
由电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过滑动变阻器R2的电流，电流表A2测干路电流；
滑片向左移动过程中，由于电压表测电源电压，而电源电压不变，所以电压表示数不变；
滑片向左移动，滑动变阻器接入电路的阻值增大，它两端的电压不变，由欧姆定律可知，通过R2的电流减小，电流表A1示数减小；
电阻R1阻值不变，它两端的电压不变，通过它的电流不变，而通过滑动变阻器的电流减小，则干路电流减小，即电流表A2示数减小；
综上所述，BD正确。
故选：BD。
二、填空题（每小题2分，共6分）
16．【解答】解：如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们之间一定是并联的。
LED是发光二极管做成的，发光二极管是半导体材料。
故答案为：并；半导体。
17．【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：I1＝I﹣I2＝0.5A﹣0.2A＝0.3A，
因并联电路中各支路两端的电压相等，
所以，由欧姆定律可得，电源电压：U＝U2＝I2R2＝0.2A×15Ω＝3V。
故答案为：0.3；3。
18．【解答】解：由图可知，定值电阻R2与滑动变阻器R1并联，电流表A1测量通过滑动变阻器R1的电流，电流表A2测量干路电流，电压表测量电源电压；
（1）根据并联电路的电流特点可知，两个电流表的示数之差即为通过R2的电流I2＝0.2A，
根据欧姆定律可知，R2两端的电压U2＝I2R2＝0.2A×20Ω＝4V，
根据并联电路特点可知，电源电压U＝U1＝U2＝4V，所以电压表示数为4V；
（2）为了电路安全，电流表A2的示数最大为I＝0.6A，
根据并联电路特点可知，通过滑动变阻器的最大电流I1＝I﹣I2＝0.6A﹣0.2A＝0.4A，
根据欧姆定律可知，滑动变阻器允许接入电路的最小阻值R1小＝＝＝10Ω。
故答案为：4；10。
三、实验与探究题（本题共4个小题，共26分）
19．【解答】解：经分析可知，两灯L1、L2并联，S1位于干路，S2位于L2支路，电流表位于干路，如下图所示：

画电路图时先画出电源，然后从电源的正极出发依次画出开关S1、电流表、灯泡L1回到电源的负极，然后把灯泡L2与开关S2串联后并联在L1两端，如下图所示：

故答案为：

20．【解答】解：（1）为了使结论具有普遍性，应该选择不同规格的灯泡做实验。
（2）该电路是灯泡L1、L2的并联电路，电流表测量L1电流，开关控制整个电路，如图所示：

（3）实验前，指针指向0刻度的左端，是没有调零，所以接下来，将电流表指针调零；
（4）在连接电路时，为了防止出现短路损坏电路，开关应断开；
（5）L1支路上的电流I1＝0.8A，I2是灯泡L2的电流，肯定小于干路的电流，所以测量L2时连接的是小量程，即I2＝0.2A，测量干路电流时连接的是大量程，即I＝1A，由该数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）见解析；（3）将电流表指针调零；（4）断开；（5）0.2；1；I＝I1+I2； （6）只做一次实验，结论具有偶然性。
21．【解答】解：
（1）实验中，在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，这是转换法的应用；
（2）要验证猜想①：导体的电阻与导体的横截面积有关，应控制导体的材料与长度相同，而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验；
由表中数据可知，A、B两电阻丝的横截面积、材料相同而长度不同，将A和C两电阻丝接入电路中M、N两点间，可验证导体电阻跟长度的关系，即猜想②；
如果选用编号为A、D两根电阻丝进行实验，A和D的长度、横截面积相同，材料不同，是为了验证猜想③；
分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，则得到的结论是：长度和横截面积相同时，导体的材料不同，电阻不同；
（3）此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差太小，两次电流相差较小，灯泡亮度变化不明显。
故答案为：（1）电流表；转换；（2）A、C；②；③；导体的材料；（3）不明显。
22．【解答】解：（1）接电路的过程中，开关应断开。闭合开关前，滑动变阻器的滑片应移到最大阻值端，起保护电路的作用，由图甲可知，滑动变阻器下面的接线柱接的是右边的接线柱，接入电路的电阻丝是BP段，BP段越长，其电阻越大，由此可知，闭合开关前，滑片P应移到最左端，即A端；
（2）由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，表明电路中无电流，由此可判断电路故障是开路；电压表有示数，说明电压表、滑动变阻器、开关、电流表与电源组成通路，由此可知电路故障是定值电阻开路；
（3）由图丙可知，电流表所选量程是0～0.6A，分度值为0.02A，电流表示数是0.3A；由于第2组数据定值电阻两端的电压小于第3组数据定值电阻两端的电压，根据欧姆定律可知，第2组数据通过定值电阻的电流小于第3组数据通过定值电阻的电流，由此可知，完成第2组数据后，要得到第3组，滑动变阻器接入电路中的电阻应变小，由此可得出滑片应向B端移动适当距离；根据表格数据计算出每组的值可得定值电阻R的阻值；
（4）在探究通过导体的电流与导体两端的电压之间的数量关系的实验中，要控制电阻一定，改变导体两端的电压，看看电流怎样变化，从而得出电流与电压的关系，由此可知滑动变阻器在这个实验中的主要作用是改变定值电阻两端的电压；
（5）由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此得出结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
故答案为：（1）断开；A；（2）定值电阻R；开路；（3）0.3；B；5；（4）改变定值电阻两端的电压；（5）当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和计算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位）
23．【解答】解：（1）已知m＝1.2kg，q＝4.5×107J/kg，故消耗1.2kg燃油完全燃烧放出的热量：
Q放＝qm＝1.2kg×4.5×107J/kg＝5.4×107J；
（2）雾炮车的速度：
v＝＝＝7.5m/s；
燃油机牵引力做功的功率：
P＝Fv＝4000N×7.5m/s＝3×104W；
（3）燃油机做的有用功：
W有＝Pt＝3×104W×600s＝1.8×107J；
燃油机的热机效率：
η＝＝≈33.3%。
答：（1）消耗的燃油完全燃烧放出的热量是5.4×107J；
（2）燃油机牵引力做功的功率3×104W；
（3）燃油机的热机效率约为33.3%。。
24．【解答】解：（1）由图知，若只闭合开关S时，R1与R3串联，电流表测电路中电流，
R1两端电压：U1＝IR1＝0.1A×30Ω＝3V；
（2）串联电路总电阻等于各部分电阻之和，所以电路的总电阻：R＝R1+R3＝30Ω+15Ω＝45Ω；
由欧姆定律可得电源电压：U＝IR＝0.1A×45Ω＝4.5V；
（3）由图知，当S、S1、S2都闭合时，R1被短路，R2与R3并联，电流表测干路电流，
并联电路各支路两端电压相等，
由欧姆定律可知通过R2的电流：I2＝＝＝0.15A，
通过R3的电流：I3＝＝＝0.3A，
并联电路干路电流等于各支路电流之和，则干路电流：I'＝I2+I3＝0.15A+0.3A＝0.45A，即电流表示数为0.45A。
答：（1）R1两端电压为3V；
（2）电源电压是4.5V；
（3）当S、S1、S2都闭合时，电流表的示数是0.45A。
