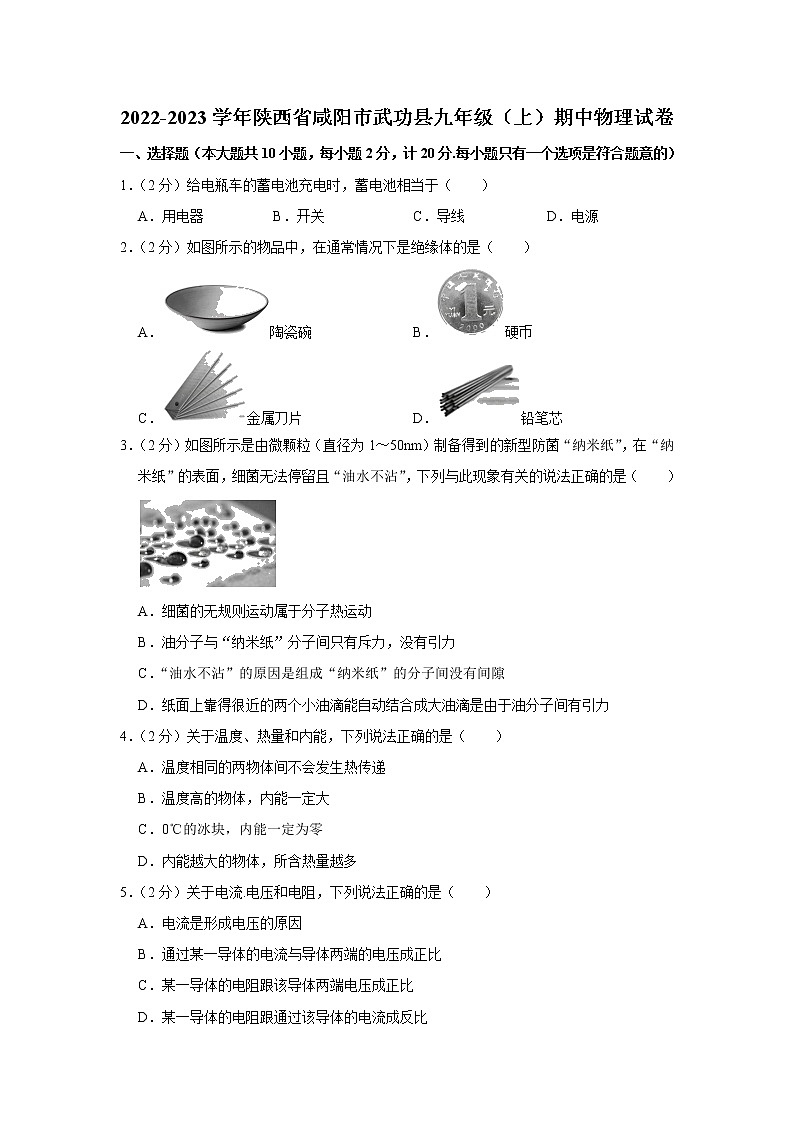

2022-2023学年陕西省咸阳市武功县九年级（上）期中物理试卷
一、选择题（本大题共10小题，每小题2分，计20分.每小题只有一个选项是符合题意的）
1．（2分）给电瓶车的蓄电池充电时，蓄电池相当于（　　）
A．用电器 B．开关 C．导线 D．电源
2．（2分）如图所示的物品中，在通常情况下是绝缘体的是（　　）
A．陶瓷碗 B．硬币
C．金属刀片 D．铅笔芯
3．（2分）如图所示是由微颗粒（直径为1～50nm）制备得到的新型防菌“纳米纸”，在“纳米纸”的表面，细菌无法停留且“油水不沾”，下列与此现象有关的说法正确的是（　　）

A．细菌的无规则运动属于分子热运动
B．油分子与“纳米纸”分子间只有斥力，没有引力
C．“油水不沾”的原因是组成“纳米纸”的分子间没有间隙
D．纸面上靠得很近的两个小油滴能自动结合成大油滴是由于油分子间有引力
4．（2分）关于温度、热量和内能，下列说法正确的是（　　）
A．温度相同的两物体间不会发生热传递
B．温度高的物体，内能一定大
C．0℃的冰块，内能一定为零
D．内能越大的物体，所含热量越多
5．（2分）关于电流.电压和电阻，下列说法正确的是（　　）
A．电流是形成电压的原因
B．通过某一导体的电流与导体两端的电压成正比
C．某一导体的电阻跟该导体两端电压成正比
D．某一导体的电阻跟通过该导体的电流成反比

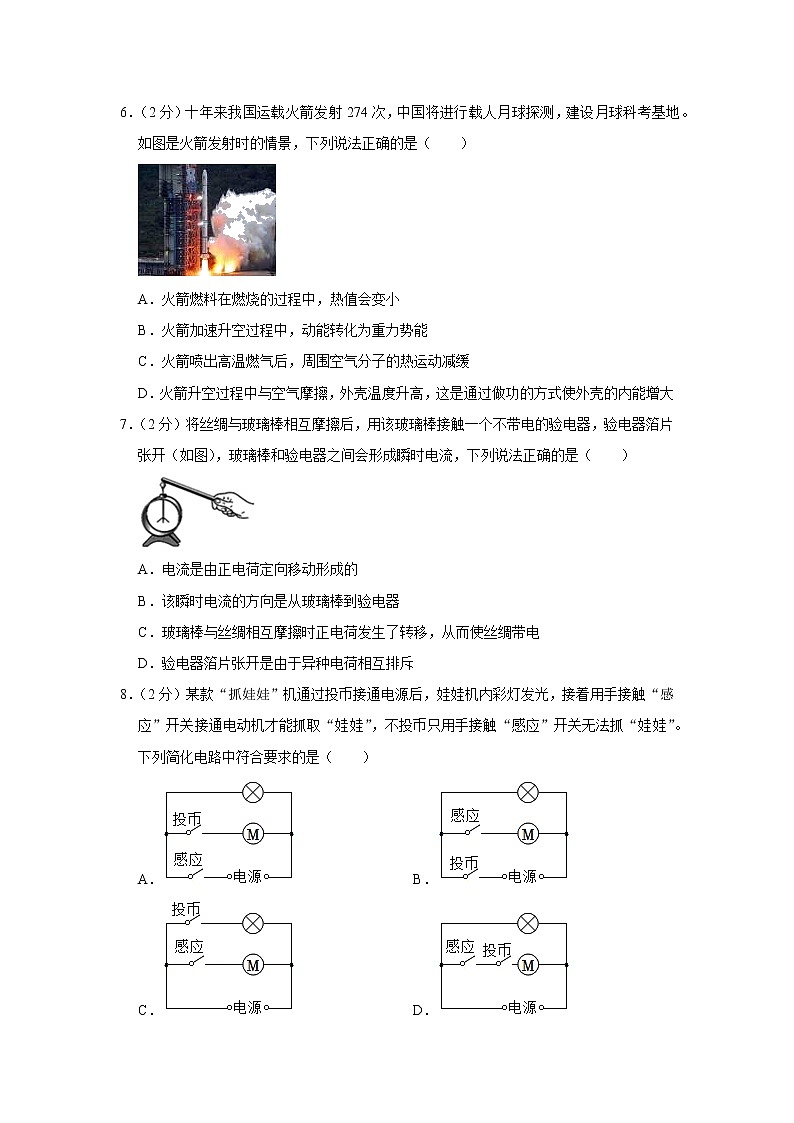

6．（2分）十年来我国运载火箭发射274次，中国将进行载人月球探测，建设月球科考基地。如图是火箭发射时的情景，下列说法正确的是（　　）

A．火箭燃料在燃烧的过程中，热值会变小
B．火箭加速升空过程中，动能转化为重力势能
C．火箭喷出高温燃气后，周围空气分子的热运动减缓
D．火箭升空过程中与空气摩擦，外壳温度升高，这是通过做功的方式使外壳的内能增大
7．（2分）将丝绸与玻璃棒相互摩擦后，用该玻璃棒接触一个不带电的验电器，验电器箔片张开（如图），玻璃棒和验电器之间会形成瞬时电流，下列说法正确的是（　　）

A．电流是由正电荷定向移动形成的
B．该瞬时电流的方向是从玻璃棒到验电器
C．玻璃棒与丝绸相互摩擦时正电荷发生了转移，从而使丝绸带电
D．验电器箔片张开是由于异种电荷相互排斥
8．（2分）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（　　）
A． B．
C． D．

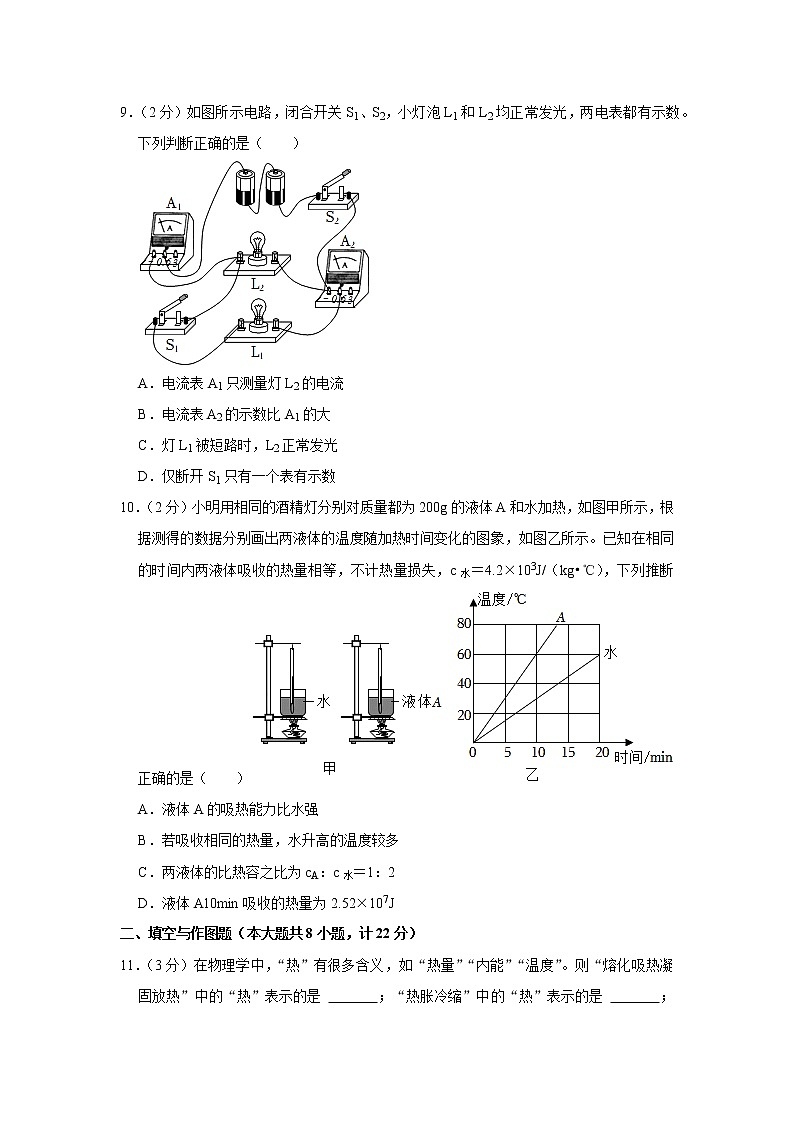

9．（2分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数。下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
10．（2分）小明用相同的酒精灯分别对质量都为200g的液体A和水加热，如图甲所示，根据测得的数据分别画出两液体的温度随加热时间变化的图象，如图乙所示。已知在相同的时间内两液体吸收的热量相等，不计热量损失，c水＝4.2×103J/（kg•℃），下列推断正确的是（　　）
A．液体A的吸热能力比水强
B．若吸收相同的热量，水升高的温度较多
C．两液体的比热容之比为cA：c水＝1：2
D．液体A10min吸收的热量为2.52×107J
二、填空与作图题（本大题共8小题，计22分）
11．（3分）在物理学中，“热”有很多含义，如“热量”“内能”“温度”。则“熔化吸热凝固放热”中的“热”表示的是 　 　；“热胀冷缩”中的“热”表示的是 　 　；“摩擦生热”中的“热”表示的是 　 　。
12．（3分）如图所示是一款小型电扇，它的电源是由两节新干电池串联而成，电风扇正常工作的电压为 　 　V；小明发现它的扇叶上吸附了较多的灰尘，他分析应该是扇叶在转动过程中和空气发生了 　 　现象，使扇叶带上了电荷，而带电体又具有 　 　的性质，所以会吸附灰尘。

13．（3分）如图甲所示是“探究导体的电阻跟哪些因素有关”的实验装置，a为锰铜合金丝，b、c为镍铬合金丝，其中a、b长度相同，a、b、c粗细相同。实验时通过观察 　 　间接比较导线电阻的大小；若选择将a、b分别接入电路中，则是为了探究电阻大小跟导体的 　 　是否有关。如图乙，在家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻 　 　（选填“增大”或
“减小”）。

14．（4分）汽车照明灯有较亮的远光灯和较暗的近光灯，两灯可根据需要交替工作，则远光灯和近光灯是 　 　联的；汽油机是汽车的动力设备，如图是单缸四冲程汽油机的 　 　冲程，若该汽油机的飞轮转速是2400r/min，则它每秒钟内对外做功 　 　次；汽车上的散热器采用水作为冷却剂，这是因为水的 　 　较大。

15．（3分）在如图所示的电路中，电源电压为3V，闭合开关后，电压表示数为1.3V，L2比L1亮。则通过L1的电流 　 　（选填“大于”“小于”或“等于”）通过L2的电流，L2两端电压为 　 　V，若L1被短路，则L2　 　（选填“不亮”或“仍亮”）。

16．（2分）在“探究电流与电压关系”的实验中，某同学根据实验数据分别画出了电阻R1和R2的I﹣U图象如图所示，则R1与R2的阻值之比为 　 　；若将R1接在电压为5V的电源两端，则通过R1的电流为 　 　A。

17．（2分）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关S闭合时两灯组成并联电路（图中箭头表示电路中的电流方向）。

18．（2分）根据如图1所示的实物图，在图2虚线框内画出对应的电路图。

三、实验与探究题（本大题共4小题，计22分）
19．（4分）按要求完成填空。

（1）如图甲所示，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，硝化棉被点燃，说明筒内空气的内能 　 　（选填“增加”或“减少”），该过程中能量转化与四冲程汽油机的 　 　冲程相同。
（2）如图乙所示是研究物体动能的大小跟哪些因素有关的实验装置，让同一钢球从斜面上不同的高度由静止滚下，撞击同一木块。实验中通过 　 　来判断钢球的动能大小，根据实验现象可知，物体质量相同时，　 　越大，动能越大。
20．（4分）小王学习了燃料的热值之后；想自己设计一个实验来探究煤油和菜籽油的热值大小。他组装了如图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后的水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小王同学选择了两套相同的装置，在实验中还应控制煤油和菜籽油的质量相同及两杯水的 　 　相同。
（2）实验中通过比较 　 　来比较煤油和菜籽油燃烧放出的热量大小。
（3）分析表格中记录的数据，你认为煤油和菜籽油中，热值较大的是 　 　。
（4）小王想通过这些数据及水的比热容计算出煤油和菜籽油的热值，他的计算结果 　 　（选填“没有误差”“偏小”或“偏大”），因为 　 　（写出一条即可）。

21．（7分）选用两节新电池，两个小灯泡，一个电压表，用如图甲所示电路来“探究串联电路的电压特点”。

（1）电压表在接入电路前通常要进行 　 　，实验中最好选择规格 　 　（填“相同”或“不同”）的小灯泡。
（2）用电压表测出A与B、B与C、A与C两点间的电压分别为UAB、UBC、UAC，将数据记录在表格中，分析可得出串联电路的电压特点是 　 　（用公式表示）。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.5
1.5
3.0
（3）进行多次实验的主要目的是 　 　（填序号）（填①“寻找普遍规律”或②“减小实验误差”）。
（4）某次测量时，电压表的示数如图乙，则此时灯L1两端的电压为 　 　V。
（5）测量了灯L1的电压后，应断开开关，重新连接电压表测L2两端的电压。一名同学建议：电压表接B点的接线柱不动，只需断开A点，改接到C接线柱上，就能测量L2两端的电压，这一建议是否合理？　 　，理由是 　 　。
22．（7分）在探究“通过导体的电流与导体电阻的关系”中，电路如图甲所示，电源电压为6V且保持不变，R为定值电阻。

（1）用笔画线代替导线将图甲实物电路连接完整，要求滑动变阻器的滑片P向A端移动时，电路中电流变大，导线不得交叉。
（2）电路连接正确后，闭合开关，发现电压表有示数，但电流表无示数，此时出现的故障可能是 　 　（写出一种即可）。
（3）排除故障后，分别将5Ω、10Ω、20Ω三个定值电阻接入电路，调节滑动变阻器的滑片，记录数据，得到了如图乙所示的图象。由图象可以得出结论：　 　。
（4）上述实验中，用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，应向 　 　（选填“A”或“B”）端移动滑片，直至电压表示数为 　 　V时，读出电流表的示数；为完成整个实验，应选取的滑动变阻器的规格为 　 　（选填字母）。
A.“50Ω，1.0A”
B.“30Ω，1.0A”
C.“20Ω，1.0A”
（5）实验中，滑动变阻器的主要作用是保护电路和 　 　。
四、综合题（本大题共2小题，计16分）
23．（7分）如图甲所示的电路中，电源电压恒为3V，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A、A1的指针偏转相同，均如图乙所示。则：
（1）R1和R2两端的电压分别是多少？
（2）通过R1、R2的电流分别是多少？

24．（9分）无人驾驶清扫车基于激光雷达、超声波雷达等多传感器融合的感知系统和嵌入式车规级处理器，具有自动遇障暂停、自动避障绕障、自动驾驶清扫、自动驾驶喷雾打药与防疫等功能。如图所示，无人驾驶清扫车在平直地面上以5m/s的速度匀速前进，同时将落叶等杂物吸入机身集尘盒内，在该路段匀速行驶5min，消耗的汽油为0.2kg，清扫车牵引力做的功为2.9×106J。求：[汽油的热值为4.6×107J/kg，水的比热容为4.2×103J/（kg•℃）]
（1）此过程中，清扫车整体的动能 　 　，机械能 　 　（均选填“变大”“不变”或“变小”）。
（2）0.2kg汽油完全燃烧放出的热量是多少？
（3）清扫车汽油机的效率是多少？（计算结果精确至0.1%）
（4）若汽油机损失的能量用于烧水，在1标准大气压下，可供50kg、初温40℃的水温度升高多少℃？


2022-2023学年陕西省咸阳市武功县九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本大题共10小题，每小题2分，计20分.每小题只有一个选项是符合题意的）
1．【解答】解：给电动汽车的蓄电池充电时，蓄电池相当于用电器，故BCD错误，A正确；
故选：A。
2．【解答】解：陶瓷碗不容易导电，是绝缘体；硬币、金属刀片、铅笔芯都容易导电，是导体。故A正确，BCD错误。
故选：A。
3．【解答】解：A、细菌不是分子，细菌的运动不是分子热运动，故A错误；
B、分子间的引力和斥力是同时存在的，故B错误；
C、任何分子之间都有空隙，“纳米纸”只是空隙较小，故C错误；
D、因为分子间有引力，所以靠得很近的两滴油能自动结合成一滴，故D正确。
故选：D。
4．【解答】解：A、发生热传递的条件是要有温度差，温度相同的两物体间不会发生热传递，故A正确；
B、内能与物体的质量、温度、状态等因素有关，所以温度高的物体内能不一定大，故B错误；
C、一切物体都有内能，因此0℃的冰块也有内能，故C错误；
D、热量是过程量，不能说所含有多少热量，故D错误。
故选：A。
5．【解答】解：
A、电压是形成电流的原因，故A错误；
B、根据欧姆定律可知，通过某一导体的电流与导体两端的电压成正比，故B正确；
CD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故CD错误。
故选：B。
6．【解答】解：A、热值是燃料的特性，只与燃料的种类有关，所以，燃料在燃烧过程中，其热值不变，故A错误；
B、火箭点火升空过程中消耗燃料内能转化为机械能，故B错误；
C、燃气温度高，周围低温的空气吸热，通过热传递的方式使周围空气的内能增大，温度升高，温度越高分子运动越剧烈，故C错误；
D、火箭经过大气层时与空气摩擦做功，将机械能转化为火箭的内能，使它的内能增大，温度升高，这是通过做功的方式增加了外壳的内能，故D正确。
故选：D。
7．【解答】解：A．电荷的定向移动形成电流，正电荷、负电荷定向移动都能形成电流，故A错误；
BD．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；验电器上自由电子向玻璃棒转移，所以金属棒连接瞬间有瞬时电流产生，瞬时电流的方向是从玻璃棒到验电器，箔片张开是由于验电器的金属箔带上了同种电荷，故B正确、D错误；
C．丝绸与玻璃棒摩擦的过程中，玻璃棒失去电子而带正电，电子转移到丝绸，故C错误。
故选：B。
8．【解答】解：
由题知，某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上；结合图示可知，只有B符合题意，ACD不符合题意。
故选：B。
9．【解答】解：由图可知，L1、L2并列连接，为并联；开关S2在干路上，控制整个电路，开关S1与L1在一条支路，控制L1；电流表A1在干路上，测量干路中的电流，电流表A2与L1在一条支路，测量通过L1的电流。
A、电流表A1在干路上，测量干路中的电流，故A错误；
B、电流表A2测量通过L1的电流，电流表A1测量干路中的电流，A1的示数大于A2的示数，故B错误；
C、灯L1被短路时，L2也短路，不能正常工作，故C错误。
D、仅断开S1，灯L1被断路，电流表A2测量通过L1的电流，此时没有示数，电流表A1测量干路中的电流，有示数，故D正确。
故选：D。
10．【解答】解：AB．由图象可知，吸收相同的热量即加热时间相同时，水升温较慢，说明液体水的吸热能力更强，故AB错误；
C．小明用相同的酒精灯分别对质量都为200g的液体甲和水加热，由图可知，质量相同的甲和水升高相同的温度，甲的加热时间为10min，水的加热时间为20min，水的加热时间是甲的加热时间的2倍，则水吸收的热量是甲吸收热量的2被，根据Q＝cmΔt可知，比热容的大小与吸收的热量成正比，则比热容之比为10min：20min＝1：2，故C正确；
D．由C可知，c水＝2c甲，即c甲＝c水＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
甲物质10min升高了60℃，Q甲吸＝c甲m甲Δt甲＝2.1×103J/（kg•℃）×0.2kg×60℃＝2.52×104J，故D错误。
故选：C。
二、填空与作图题（本大题共8小题，计22分）
11．【解答】解：（1）“熔化吸热凝固放热”，是指物体熔化或凝固过程中吸收或放出热量，故“热”指热量；
（2）“热胀冷缩”中的“热”表示的是温度高；
（3）摩擦生热，是指通过摩擦使物体的内能增加，在这一过程中，机械能转化为内能，故“热”指内能。
故答案为：热量；温度；内能。
12．【解答】解：小型电扇的电源是由两节新干电池串联而成，所以电风扇正常工作的电压为3V；
它的扇叶上吸附了较多的灰尘，是由于扇叶在转动过程中和空气摩擦而带电，此现象叫做摩擦起电；带电体能够吸引轻小物体，所以会吸附灰尘。
故答案为：3；摩擦起电；吸引轻小物体。
13．【解答】解：当不同的导体接入电路时，可通过观察电流表示数来比较导体电阻的大小，这是转换法的应用；
由题意可知，导线a、b的粗细、长度均相同，材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料的关系；
导体的电阻与导体的材料、长度、横截面积以及温度有关，在材料、长度、温度一定时，导体的横截面积越大，电阻越小，实验家庭装修连接电路时，连接处的电线芯要紧密的多绕几圈，这样就可以增大连接处的横截面积，使连接处的电阻减小。
故答案为：电流表的示数；材料；减小。
14．【解答】解：
（1）由题意可知，两灯可根据需要交替工作，所以远光灯和近光灯在电路中的连接方式是并联；
（2）由图可知，两气阀关闭，火花塞点火，活塞向下运动，所以是做功冲程；
（3）由题意可知，单缸四冲程汽油机的飞轮转速是2400r/min，即每1s转40圈，完成20个工作循环，做功20次；
（4）汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作，与其它液体比较，水的比热容大，在质量和升高的温度相同时，由公式Q＝cmΔt知，水吸收的热量多，冷却效果较好。
故答案为：并；做功；20；比热容。
15．【解答】解：由电路图可知：灯L1与L2串联，由串联电路电流的规律可知通过两个灯泡的电流相等；
电压表测灯L1两端的电压，由串联电路电压的规律得到灯L2两端电压U2＝U﹣U1＝3V﹣1.3V＝1.7V；
若L1被短路，电路中只有灯泡L2的简单电路，则L2 仍亮。
故答案为：等于；1.7；仍亮。
16．【解答】解：由电阻R1和R2的I﹣U图象可知，当电阻R1两端的电压为3V时，通过电阻R1的电流为0.6A，电阻R1的阻值R1＝＝＝5Ω，
当电阻R2两端的电压为3V时，通过电阻R2的电流为0.3A，电阻R2的阻值R2＝＝＝10Ω，
所以电阻R1与R2的阻值之比R1：R2＝5Ω：10Ω＝1：2；
当电阻R1两端的电压为5V时，通过R1的电流I1′＝＝＝1A。
故答案为：1：2；1。
17．【解答】解：若将电源置于右下面的虚线框，开关置于左上面的虚线框，则两个开关都闭合后，上面的灯泡被开关短路，只剩下面的灯泡工作，不符合要求；
若将电源置于左上面的虚线框，开关置于右下面的虚线框，两个开关都闭合时，两灯可组成并联电路，符合要求，根据箭头可知，电源的下端为负极；如图所示：

18．【解答】解：根据实物图可知，两灯泡并联，电流表与灯泡L1串联，开关控制整个电路，电路图如下图所示：

三、实验与探究题（本大题共4小题，计22分）
19．【解答】解：（1）当把活塞迅速压下去时，活塞对筒内的空气做功，筒内空气的内能就会增加，温度就会升高，达到硝化棉的燃点，硝化棉就燃烧起来，说明做功可以改变物体的内能，该过程将机械能转化为内能，与汽油机的压缩冲程的能量转化相同；
（2）让同一个钢球从斜面上不同高度由静止滚下，钢球的质量不变，高度不同，到达水平面时的速度不同，所以实验探究的是钢球动能的大小与速度的关系；根据转换法可知，物体动能大小是通过木块移动的距离来反映的；可以得到质量相同时，速度越大，动能越大。
故答案为：（1）增加；压缩；（2）木块被撞后移动的距离；速度。
20．【解答】解：
（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；
（2）实验中通过温度计示数的变化来比较煤油和菜籽油燃烧放出的热量的多少，采用的是转换法；
（3）分析表格数据可知，甲、乙两个装置中，水的质量和初温相同，由Q＝cmΔt知，末温高的吸收的热量较多；
完全燃烧相同质量的不同燃料，水温度升高较大的，水吸收的热量多，即燃料完全燃烧放出的热量多，根据Q放＝mq可知，完全燃烧相同质量的不同燃料，放出热量较多的燃料，其热值较大；
（4）由于燃料燃烧产生的热量不能完全被水吸收，因此根据Q吸＝cm（t﹣t0）计算出水吸收的热量要比煤油完全燃烧放出的热量小，利用这个热量计算出煤油的热值，要比实际的煤油热值偏小。
故答案为：（1）质量；（2）温度计示数的变化；（3）煤油；（4）偏小；燃料燃烧产生的热量不能完全被水吸收。
21．【解答】解：
（1）根据电压表的使用规则，电压表在接入电路前通常要进行调零；
探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性；
（2）AB两点间的电压为L1两端的电压，CD两点间的电压为L2两端的电压，AD两点间的电压为电路两端的总电压。由表中的数据可以看出：UAC＝UAB+UBC，因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和；
（3）小明进行多次实验的主要目的是寻找普遍规律，故选①；
（4）由实物电路可知，电压表选用小量程，分度值为0.1V，由图乙可知电压表的示数为1.2V；
（5）如图，测量了灯L1两端的电压后，如果将电压表的B端不动，A端松开，接到C接线柱上，测量L2的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了。
故答案为：（1）调零；不同；（2）UAC＝UAB+UBC；（3）①；（4）1.2；（5）不合理；电压表正负接线柱接反。
22．【解答】解：（1）滑片P向A端移动时，电路中电流变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：
。
（2）电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻R断路了。
（3）由图象可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
（4）由图象可知，定值电阻两端的电压：UV＝IR＝0.1A×20Ω＝…＝0.4A×5Ω＝2V；
根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V不变；
定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣2V＝4V，变阻器分得的电压为电压表示数的＝2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑＝2×20Ω＝40Ω，即所选择的变阻器的最大阻值不能小于40Ω，故选A。
（5）研究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此滑动变阻器的主要作用是控制定值电阻两端的电压不变。
故答案为：（1）如图所示；（2）定值电阻R断路；（3）电压一定时，通过导体的电流与导体的电阻成反比；（ 4）B；2；A；（5）控制定值电阻两端的电压不变。
四、综合题（本大题共2小题，计16分）
23．【解答】解：
（1）由甲图知，闭合开关S时，R1和R2并联，
由并联电路的电压规律可知，R1和R2两端的电压：U1＝U2＝U＝3V；
（2）由甲图知，闭合开关S时，R1和R2并联，电流表A1测量的是R1的电流，电流表A测量的是总电流，
由并联电路的电流特点可知，电流表A的示数应大于电流表A1的示数，而电流表A、A1的指针偏转相同，
所以电流表A选择的量程是0～3A，分度值为0.1A，由图乙可知其示数为2A，即总电流I＝2A，
电流表A1选择的量程是0～0.6A，分度值为0.02A，由图乙可知其示数为0.4A，即通过R1的电流I1＝0.4A，
根据并联电路的电流规律可知，通过R2的电流：I2＝I﹣I1＝2A﹣0.4A＝1.6A。
答：（1）R1和R2两端的电压分别是3V、3V；
（2）通过R1、R2的电流分别是0.4A、1.6A。
24．【解答】解：（1）此过程中，清扫车匀速行驶，速度不变、质量变大，整体的动能变大，高度不变、质量变大，重力势能变大，故机械能变大；
（2）0.2kg汽油完全燃烧放出的热量：Q放＝mq＝0.2kg×4.6×10⁷J/kg＝9.2×106J；
（3）清扫车汽油机的效率：；
（4）水吸收的热量Q吸＝Q放﹣W＝9.2×10⁶J﹣2.9×10⁶J＝6.3×10⁶J，
由Q＝cmΔt可知，水升高的温度：。
故答案为：（1）变大；变大；
（2）0.2kg汽油完全燃烧放出的热量是9.2×106J；
（3）清扫车汽油机的效率是31.5%；
（4）若汽油机损失的能量用于烧水，在1标准大气压下，可供50kg、初温40℃的水温度升高30℃。
